建筑设备(给排水)复习要点

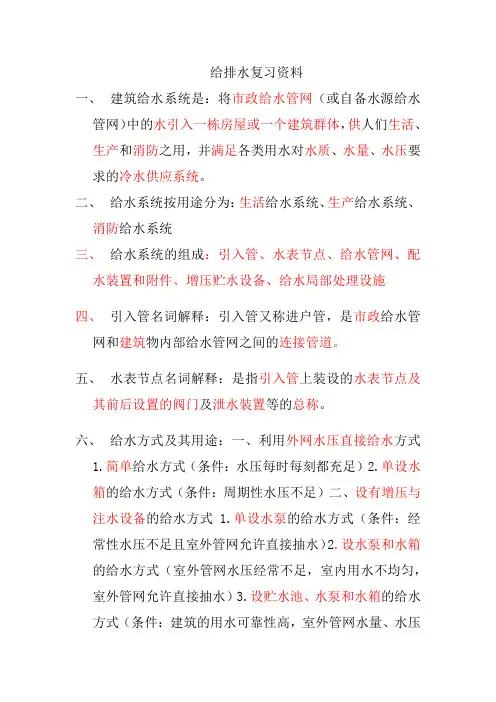

给排水复习资料
给排水复习资料一、建筑给水系统是：将市政给水管网（或自备水源给水管网）中的水引入一栋房屋或一个建筑群体，供人们生活、生产和消防之用，并满足各类用水对水质、水量、水压要求的冷水供应系统。
二、给水系统按用途分为：生活给水系统、生产给水系统、消防给水系统三、给水系统的组成：引入管、水表节点、给水管网、配水装置和附件、增压贮水设备、给水局部处理设施四、引入管名词解释：引入管又称进户管，是市政给水管网和建筑物内部给水管网之间的连接管道。
五、水表节点名词解释：是指引入管上装设的水表节点及其前后设置的阀门及泄水装置等的总称。
六、给水方式及其用途：一、利用外网水压直接给水方式1.简单给水方式（条件：水压每时每刻都充足）2.单设水箱的给水方式（条件：周期性水压不足）二、设有增压与注水设备的给水方式 1.单设水泵的给水方式（条件：经常性水压不足且室外管网允许直接抽水）2.设水泵和水箱的给水方式（室外管网水压经常不足，室内用水不均匀，室外管网允许直接抽水）3.设贮水池、水泵和水箱的给水方式（条件：建筑的用水可靠性高，室外管网水量、水压经常不足，且室外管网不允许直接抽水）4.气压给水方式（条件：室外管网压力低于或经常不能满足室内所需水压，室内用水不均匀且不易设高水位水箱）5.变频调速恒压给水方式（条件：室外管网压力经常不足，建筑用水量较大且不均匀，要求可靠性高、水压恒定；或建筑物顶不宜设置高位水箱）三、分区给水（条件：建筑物层数较多或高度较大时，若室外管网的水压只能满足低楼层的用水要求，而不能满足较高层数要求）四、分质给水方式（条件：依所需的不同水质分别设独立的给水系统）七、生活中常见的管材：塑料管材（硬聚录乙烯给水管UPVC，室外/胶粘、聚乙烯给水管PE/热熔连接、聚丙烯管PP 室内给水/热熔连接，承插连接、聚丁烯管PB地暖/热熔连接、工程塑料管ABS化工给水/粘接）复合管：分钢塑复合管和铝塑复合管、镀锌钢管(必须螺纹连接)、普通钢管（螺纹连接/焊接/法兰连接）、铸铁钢管（市政，排水/承插连接）铜管（螺纹卡套连接/焊接）八、管道附加是给水管网中调节水量和水压、控制水流方向、关断水流等各类装置的总称，可分为配水附件和控制附件。
建筑给排水复习提纲
建筑给排水复习提纲建排复习提纲建筑给水部分1.给水系统分类基本系统⑴生活给水系统（饮用、盥洗、洗涤、沐浴）⑵生产给水系统（冷却、原料洗涤、锅炉）⑶消防给水系统（灭火）组合系统⑴生活生产联合供水系统（工厂、实验室）⑵生产消防联合供水系统（大型工厂）注：原来还有生活～消防联合系统、生活～生产～消防联合系统，因消防水长期不用，水质受到二次污染，生活饮用水的水质得不到保证，所以，现在不提倡使用这两类组合供水系统2.典型给水系统的组成a.引入管b.水表节点c.给水管道d.给水附件e.配水设施f.升压和贮水设备g.计量仪表3.供水方式分类1)按是否有供水设施：无供水设施、有供水设施2)按是否有水箱:无水箱、有水箱3)按水泵的吸水方式：从室外管网直接吸水、从贮水池吸水、从吸水井吸水4)按分区减压方式：水箱减压、减压阀减压5)按建筑物的高度：竖向不分区|、竖向分区6)按各分区间的关系:串连、并联4.给水系统基本给水方式，高层建筑常用分区给水方式基本给水方式：直接给水方式、单设水泵给水方式、单设水箱给水方式、气压给水方式水泵一水箱联合给水方式、分区给水方式高层建筑常用分区给水方式：无水箱并联分区供水、无水箱串联分区供水、无水箱减压阀分区供水、有水箱并联单管分区供水、有水箱并联多管分区供水、有水箱串联分区供水一次提升、水箱减压分区供水、一次提升、减压阀减压分区供水5.管网的布置敷设形式1)按管道内水的流动方向A.枝状B.环状a)水平成环b)竖向成环c)空间成环2)按水平干管的敷设位置A.下行上给式B.上行下给式6.水质污染的原因1)回流污染从系统、设备、管道流出的水，因压力降低、虹吸等原因，又回流到系统、设备、管道的现象叫回流污染1)材质A.卫生标准B. 腐蚀1)渗漏利用建筑物的本底结构作为水池池壁、水箱箱壁时，外部的污染物进入给水管和贮水构筑物造成水质污染1)管理不当A.停留时间B.人孔、溢流管、通气管C.定期洗清7.水质污染的防护措施8.节水措施9.建筑内部给水系统所需压力H 的计算1)室外给水管网直接供水H=H1+H2+H3+H41)水泵从室外给水管网抽水H=H1+H2+H3+H4－H0式中：H0—室外给水管网保证压力，MPa；H1—最不利用水点至引入管起点产生的静水压力，MPa；H2—引入管起点至最不利用水点的管道总水头损失，MPa；H3—水表水头损失，MPa；H4—用水设备所需流出水头，MPa，即为克服用水器具阻力，获得规定的出水量所需压力。
建筑给水排水工程期末复习知识点
建筑给水排水工程（第七版）期末复习知识点简答题1、给水方式选择原则⑴尽量利用外部给水管网的水压直接供水。
⑵除高层建筑和消防要求较高的大型公共建筑和工业建筑外，一般情况消防给水系统宜与生活或生产给水系统共用一个系统。
⑶生活给水系统中，卫生器具处的静压力不得大于0.6MPa。
各分区最低卫生器具配水点静水压不宜大于0.45MPa。
2、管道布置基本要求⑴确保供水安全和良好的水力条件，力求经济合理。
⑵保护管道不受损坏。
⑶不影响生产安全和建筑物的使用。
⑷便于安装维修。
3、什么情况下需要设置两路进水？答：室内消火栓超过10个且室外消防流量大于15/s时，室内消防给水管道至少应有两条进水管与室外环状网连接，并应将室内管道连成环状或将进水管与室外管道连成环状。
4、室内给水方式有哪几种？答：直接给水方式、设水箱的给水方式、设水泵的给水方式、设水泵和水箱的给水方式、气压给水方式、分区给水方式、分质给水方式。
5、管道安装分为几种方式？各有什么优缺点？答：分为明装和暗装。
明装安装维修方便，造价低，但不美观，表面容易结露、积灰。
暗装管道隐蔽，不影响室内美观、整洁，但施工复杂，维修困难，造价高。
6、建筑物内塑料给水管敷设应注意的要点有哪些？⑴不得布置在灶台上边缘；明设立管距灶台边缘不得小于0.4m；距燃气热水器边缘不宜小于0.2m。
达不到此要求时，应有保护措施。
⑵与水加热器和热水器应有不小于0.4m金属管过渡，不得直接埋于建筑物结构层内。
如一定要埋设时，必须在管外设置套管。
⑶小管径的配水支管，可直接埋在找平层中，或安装在非承重墙体上开凿的管槽内。
⑷采用卡套式或卡环式接口交联聚乙烯管、铝塑复合管，为避免直埋管因接口渗漏而维修困难，要求直埋管段中途不应接驳或用三通分水配水，采用分水器集中配水，管接口均明漏在外，便于检修。
⑸塑料给水管道在室内宜暗装。
明装时立管应布置在不易受撞击处，如果不能避免，应在管外加保护措施。
7、水质污染的现象及原因答：①管网污染：供水管网在输水过程中由于管道老化、渗漏等因素造成的水质污染。

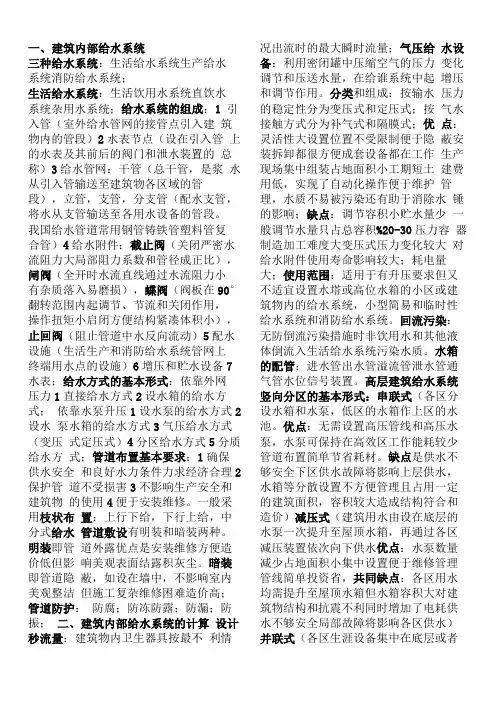

建筑给排水知识点总结
一、建筑内部给水系统三种给水系统：生活给水系统生产给水系统消防给水系统；生活给水系统：生活饮用水系统直饮水系统杂用水系统；给水系统的组成：1 引入管（室外给水管网的接管点引入建筑物内的管段）2水表节点（设在引入管上的水表及其前后的阀门和泄水装置的总称）3给水管网：干管（总干管，是浆水从引入管输送至建筑物各区域的管段），立管，支管，分支管（配水支管，将水从支管输送至各用水设备的管段。
我国给水管道常用钢管铸铁管塑料管复合管）4给水附件：截止阀（关闭严密水流阻力大局部阻力系数和管径成正比），闸阀（全开时水流直线通过水流阻力小有杂质落入易磨损），蝶阀（阀板在90° 翻转范围内起调节、节流和关闭作用，操作扭矩小启闭方便结构紧凑体积小），止回阀（阻止管道中水反向流动）5配水设施（生活生产和消防给水系统管网上终端用水点的设施）6增压和贮水设备7 水表；给水方式的基本形式：依靠外网压力1直接给水方式2设水箱的给水方式；依靠水泵升压1设水泵的给水方式2设水泵水箱的给水方式3气压给水方式（变压式定压式）4分区给水方式5分质给水方式；管道布置基本要求：1确保供水安全和良好水力条件力求经济合理2保护管道不受损害3不影响生产安全和建筑物的使用4便于安装维修。
一般采用枝状布置：上行下给，下行上给，中分式给水管道敷设有明装和暗装两种。
明装即管道外露优点是安装维修方便造价低但影响美观表面结露积灰尘。
暗装即管道隐蔽，如设在墙中，不影响室内美观整洁但施工复杂维修困难造价高；管道防护：防腐；防冻防露；防漏；防振；二、建筑内部给水系统的计算设计秒流量：建筑物内卫生器具按最不利情况出流时的最大瞬时流量；气压给水设备：利用密闭罐中压缩空气的压力变化调节和压送水量，在给谁系统中起增压和调节作用。
分类和组成：按输水压力的稳定性分为变压式和定压式；按气水接触方式分为补气式和隔膜式；优点：灵活性大设置位置不受限制便于隐蔽安装拆卸都很方便成套设备都在工作生产现场集中组装占地面积小工期短土建费用低，实现了自动化操作便于维护管理，水质不易被污染还有助于消除水锤的影响；缺点：调节容积小贮水量少一般调节水量只占总容积%20-30压力容器制造加工难度大变压式压力变化较大对给水附件使用寿命影响较大；耗电量大；使用范围：适用于有升压要求但又不适宜设置水塔或高位水箱的小区或建筑物内的给水系统，小型简易和临时性给水系统和消防给水系统。

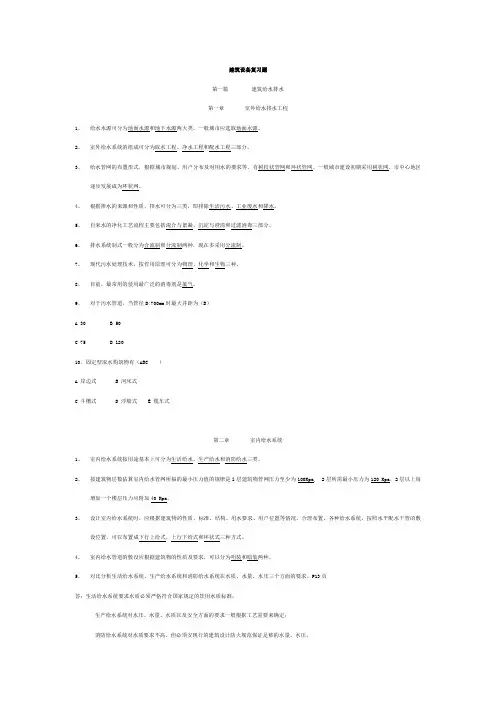

建筑设备自考复习题(给水排水)
建筑设备复习题第一篇建筑给水排水第一章室外给水排水工程1、给水水源可分为地面水源和地下水源两大类。
一般城市应选取地面水源。
2、室外给水系统的组成可分为取水工程、净水工程和配水工程三部分。
3、给水管网的布置形式，根据城市规划、用户分布及对用水的要求等，有树枝状管网和环状管网。
一般城市建设初期采用树状网，市中心地区逐步发展成为环状网。
4、根据排水的来源和性质，排水可分为三类，即排除生活污水、工业废水和降水。
5、自来水的净化工艺流程主要包括混合与絮凝、沉淀与澄清和过滤消毒三部分。
6、排水系统制式一般分为合流制和分流制两种，现在多采用分流制。
7、现代污水处理技术，按作用原理可分为物理、化学和生物三种。
8、目前，最常用的使用最广泛的消毒剂是氯气。
9、对于污水管道，当管径D<700mm时最大井距为（B）A 30B 50C 75D 12010．固定型取水构筑物有（ABC ）A 岸边式B 河床式C 斗槽式D 浮船式E 缆车式第二章室内给水系统1、室内给水系统按用途基本上可分为生活给水、生产给水和消防给水三类。
2、按建筑物层数估算室内给水管网所福的最小压力值的规律是l层建筑物管网压力至少为100Kpa, 2层所需最小压力为120 Kpa，2层以上每增加一个楼层压力应附加40 Kpa。
3、设计室内给水系统时，应根据建筑物的性质、标准、结构、用水要求、用户位置等情况，合理布置。
各种给水系统，按照水平配水干管的敷设位置，可以布置成下行上给式，上行下给式和环状式三种方式。
4、室内给水管道的敷设应根据建筑物的性质及要求，可以分为明装和暗装两种。
5、对比分析生活给水系统、生产给水系统和消防给水系统在水质、水量、水压三个方面的要求。
P13页答：生活给水系统要求水质必须严格符合国家规定的饮用水质标准；生产给水系统对水压、水量、水质以及安全方面的要求一般根据工艺需要来确定；消防给水系统对水质要求不高，但必须安现行的建筑设计防火规范保证足够的水量、水压。

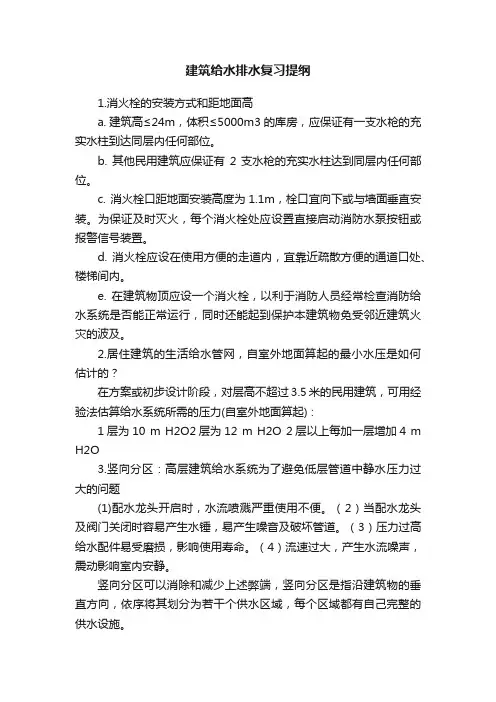

建筑给水排水复习提纲
建筑给水排水复习提纲1.消火栓的安装方式和距地面高a. 建筑高≤24m，体积≤5000m3的库房，应保证有一支水枪的充实水柱到达同层内任何部位。
b. 其他民用建筑应保证有2支水枪的充实水柱达到同层内任何部位。
c. 消火栓口距地面安装高度为1.1m，栓口宜向下或与墙面垂直安装。
为保证及时灭火，每个消火栓处应设置直接启动消防水泵按钮或报警信号装置。
d. 消火栓应设在使用方便的走道内，宜靠近疏散方便的通道口处、楼梯间内。
e. 在建筑物顶应设一个消火栓，以利于消防人员经常检查消防给水系统是否能正常运行，同时还能起到保护本建筑物免受邻近建筑火灾的波及。
2.居住建筑的生活给水管网，自室外地面算起的最小水压是如何估计的？在方案或初步设计阶段，对层高不超过3.5米的民用建筑，可用经验法估算给水系统所需的压力(自室外地面算起) :1层为10 m H2O2层为12 m H2O 2层以上每加一层增加4 m H2O3.竖向分区：高层建筑给水系统为了避免低层管道中静水压力过大的问题(1)配水龙头开启时，水流喷溅严重使用不便。
（2）当配水龙头及阀门关闭时容易产生水锤，易产生噪音及破坏管道。
（3）压力过高给水配件易受磨损，影响使用寿命。
（4）流速过大，产生水流噪声，震动影响室内安静。
竖向分区可以消除和减少上述弊端，竖向分区是指沿建筑物的垂直方向，依序将其划分为若干个供水区域，每个区域都有自己完整的供水设施。
4.屋面雨水内排水系统是有几个部分组成的？内排水系统由天沟、雨水斗、连接管、悬吊管、立管、排出管等部分组成。
5.写出计算室内给水系统所需水压值的计算公式，并说明各项意义。
建筑物所需要的水压应按最不利点所需要的水压进行计算，计算公式为：H1+H2+ H3 + H4 + H5 = HH1——最不利配水点与室外引入管起点的标高。
H2——管路水损。
H3——水表水损.H4——流出水头，普通水龙头按2m计算。
H5——富裕水头，一般按2-5m计算。
2023年一级建造师《给排水》重要知识点汇总
2023年一级建造师《给排水》重要知识
点汇总
1. 给水系统
- 给水系统是建筑物内供应居民生活、生产用水的系统。
- 给水系统主要包括水源、取水设备、水箱、输水管道、供水
设备等。
2. 排水系统
- 排水系统是建筑物内将废水有效排出的系统。
- 排水系统主要包括废水收集、处理、输送和排放的各个环节。
3. 给水设备
- 给水设备包括水泵、水箱、喷淋器、水表等。
- 水泵用于提供给水系统的水压。
- 水箱用于储存给水，并保持供水稳定。
- 喷淋器用于灭火或降温。
- 水表用于测量居民用水量。
4. 排水设备
- 排水设备包括排水管道、下水道、污水处理设备等。
- 排水管道负责将废水从建筑物内输送到下水道。
- 下水道是指排水系统中的主要输送通道。
- 污水处理设备用于处理污水，包括沉淀池、滤池、消毒设备等。
5. 给排水工程施工要点
- 给排水工程施工要点包括施工前准备、施工组织、施工技术等。
- 施工前准备包括调查研究、设计准备、物资准备等。
- 施工组织包括人员组织、工期安排、施工管理等。
- 施工技术包括挖土施工、安装设备、连接管道等。
以上是2023年一级建造师《给排水》重要知识点的汇总，仅供参考。
注意：本文档中所引用内容未经确认，请勿引用。
给排水——复习资料
给排⽔——复习资料1.泵的扬程 (P27)流经泵的出⼝断⾯与进⼝断⾯单位重量流体所具有总能量之差,称为泵的扬程。
⽤字母H表⽰，其单位为m。
⽔泵的扬程是指被输送的单位重量的液体流经⽔泵后所获得的能量增值。
2.选泵的原则 (P30)满⾜流量和扬程的要求；⽔泵机组在长期运⾏中，⽔泵⼯作点的效率最⾼；按所选的⽔泵型号和台数设计的⽔泵站，要求设备和⼟建的投资最⼩；便于操作维修，管理费⽤少；考虑远近期发展要求。
3.城市⽤⽔量分类 (P50、51)综合⽣活⽤⽔量，包括居民⽣活⽤⽔和公共设施⽤⽔⼯业企业⽣产⽤⽔量、⼯作⼈员⽣活⽤⽔量（⼯业⽤⽔量）消防⽤⽔量市政⽤⽔量，主要指浇洒道路和绿地⽤⽔量未预见⽔量及给⽔管⽹漏失⽔量。
（书）：居民⽣活⽤⽔量、⼯业⽤⽔量、公共设施⽤⽔量、市政⽤⽔量、管⽹漏损⽔量、未预见⽤⽔量、消防⽤⽔。
4.⽇、时变化系数、最⾼⽇⽤⽔量Qd、最⼤时⽤⽔量Qh(P63)为了反映⽤⽔量逐⽇、逐时的变化幅度⼤⼩，引⼊了两个重要的特征系数，即⽇变化系数和时变化系数。
⽇变化系数Kd：在⼀年中，最⾼⽇⽤⽔量与平均⽇⽤⽔量的⽐值。
其值约为1.1~1.5。
时变化系数KH：最⾼⼀⼩时⽤⽔量与平均时⽤⽔量的⽐值。
最⾼⽇⽤⽔量Qd：在设计规定的年限内，⽤⽔最多⼀⽇的⽤⽔量。
平均⽇⽤⽔量：指设计年限内发⽣最⾼⽇⽤⽔量的那⼀年的平均⽇⽤⽔量最⼤时⽤⽔量Qh：最⾼⽇内，⽤⽔最多的⼀⼩时的⽤⽔量。
平均时⽤⽔量：指最⾼⽇内平均每⼩时的⽤⽔量。
5.⽣活⽤⽔量计算 (P67)综合⽣活⽤⽔量Q1（居民⽣活⽤⽔量Q1’，公共建筑⽤⽔量Q1”）、⼯企业职⼯⽣活⽤⽔量Q2、⼯企业职⼯淋浴⽤⽔量Q3、⽣产⽤⽔量计算Q4、市政⽤⽔量计算Q5最⾼⽇设计⽔量Qd=(1.15~1.25)(Q1+Q2+Q3+Q4+Q5) (m3 /d )15%~25%——为未预见⽔量及管道漏⽔量6.地下⽔源 (P73)给⽔⽔源按⾃然⽔体的存在和运动形态不同，可分为地下⽔源和地表⽔源。
建筑给排水详细知识点总结
目录第一章卫生器具及卫生间 (1)1－1卫生器具 (1)一、便溺用卫生器具及冲洗设备 (1)二、盥洗及沐浴用卫生器具 (1)三、洗涤用卫生器具 (1)四、专用卫生器具 (1)五、被限制和淘汰产品的水暖管件 (2)1－2卫生器具设置定额 (2)1－3卫生器具的布置 (2)一、厨房卫生器具布置 (2)二、厕所卫生器具布置 (2)三、卫生间布置 (2)四、盥洗间卫生器具布置 (3)五、公共浴室布置 (3)第二章建筑内部给水系统 (3)2－1 系统的分类、组成及所需水压 (3)一、建筑内部给水系统的分类 (3)二、建筑内部给水系统的组成 (3)三、建筑内部给水系统所需水压 (4)2－2 给水方式 (4)一、建筑内部给水方式 (4)二、建筑内部给水系统管路图示 (5)2－3 建筑内部常用给水管材、附件和水表 (6)一、给水常用管材及配件 (6)二、给水附件 (7)三、水表 (7)2－4 给水管道的布置与敷设 (8)一、给水管道的布置 (8)二、给水管道的敷设 (9)三、管道的防腐、防冻和防结露 (10)四、管道加固 (10)2－5给水水质与水质防护 (10)一、给水水质 (11)二、防止水质污染的措施 (11)第三章建筑给水设备 (12)3－1 水泵 (12)一、水泵的选择 (12)二、水泵装置要求 (13)三、水泵机组基础 (13)四、水泵机组的布置 (13)五、水泵管路布置 (13)六、水泵隔振防噪 (14)七、对水泵房要求 (14)3—2 贮水池与吸水井 (14)一、贮水池 (14)二、吸水井（坑） (15)3—3 水箱 (15)一、水箱附件 (15)二、水箱的安装和布置 (16)三、水箱的有效容积 (16)四、水箱的设置高度 (16)3—4 气压给水设备 (16)一、气压给水设备类型 (17)二、空气压缩机及水泵的选择 (17)三、气压给水设备的布置 (18)第四章建筑内部给水管道计算 (18)4—1 建筑用水情况和用水定额 (18)4—2 设计秒流量 (18)4—3 建筑内部给水管道水力计算 (18)一、管径的确定 (19)二、管道压力损失计算 (19)三、水力计算的方法和步骤 (19)第五章建筑消防给水系统 (19)5－1 概述 (19)5－2 室外消防给水系统 (20)一、室外消防给水水源 (20)二、室外消防水压 (20)三、室外消防给水管道的布置要求 (20)四、室外消火栓的布置要求 (21)5－3 低层建筑室内消火栓给水系统 (21)一、室内消火栓给水系统的组成 (21)二、室内消火栓给水系统主要组件 (21)三、室内消火栓给水系统的给水方式 (22)四、室内消火栓给水系统的布置及要求 (22)五、室内消火栓给水系统的水力计算 (23)六、对室内消火栓灭火系统设备的要求 (23)5—4 高层建筑室内消火栓给水系统 (24)一、高层建筑消防用水量 (24)二、高层建筑室内消火栓给水系统的型式 (25)三、高层建筑室内消火栓给水系统的布置要求 (25)五、消火栓减压 (26)第六章自动喷水灭火系统 (27)6－1 概述 (27)6－2 闭式自动喷水灭火系统工作原理及主要组成 (27)一、闭式自动喷水灭火系统工作原理 (28)二、闭式自动喷水灭火系统主要组件 (28)6－3 闭式自动喷水灭火系统设计 (30)一、喷头的布置 (30)二、管道的布置 (31)三、报警阀的布置 (31)四、自动喷水灭火系统水力计算 (31)6－4 水幕消防系统 (32)一、水幕消防给水系统的组成及主要组件 (32)第七章建筑内部排水系统 (33)7－1 建筑内部排水体制和排水系统的组成 (33)一、建筑内部排水系统分类 (33)二、建筑排水体制 (33)三、污水排入城市管道的条件 (34)四、排水系统的组成 (34)7－2 排水管材及附件 (35)一、常用排水管材 (35)二、排水管道附件 (35)7－3排水管道布置与敷设 (36)一、排水管道布置与敷设要求 (36)二、检查口、清扫口和检查井的设置要求 (38)三、排水沟排水的适用条件及敷设要求 (38)四、硬聚氯乙烯管道布置与敷设要求 (39)7－4通气管系统 (40)一、伸顶通气管设置条件与要求 (40)二、专用通气系统设置条件与要求 (40)三、辅助通气系统设置条件及要求 (40)四、通气管管径的确定 (41)7－5高层建筑排水系统 (41)一、普通排水系统 (42)二、新型排水系统 (42)三、新型排水系统设计与安装 (42)第八章建筑内部排水管道计算 (42)8－1 排水量定额和排水设计秒流量 (42)一、排水量定额 (42)二、设计秒流量 (42)8－2排水管道水力计算 (42)一、排水横干管水力计算 (43)二、建筑排水UPVC管 (43)第九章建筑雨水排水系统 (43)9－1屋面雨水排水方式 (44)一、雨水外排水系统 (44)二、雨水内排水系统 (44)三、混合式排水系统 (46)9－2雨水排水系统计算 (46)第十章污（废）水抽升与局部污水处理 (46)10－1 污（废）水抽升 (47)一、污（废）水抽升设备 (47)二、集水池 (47)10－2生活污水的局部处理 (47)一、化粪池 (47)二、降温池 (48)三、隔油池（井） (48)四、小型沉淀池与沉砂池 (48)第十一章建筑内部热水及饮水供应 (49)11－1 热水供应系统 (49)一、热水供应系统的分类 (49)二、热水供应系统的组成 (49)三、热水供水方式 (50)四、热水管网的布置与敷设 (51)11－2加热与贮热设备及附件 (51)一、加热与贮热设备 (51)二、附件 (52)11—3 热水水质、水温及用水量定额 (54)一、热水水质 (54)二、热水水温 (54)11—4 加热及贮存设备的选择 (54)11—5 热水供应管网的水力计算 (54)一、第一循环管网的水力计算 (55)二、第二循环管网 (55)11—7 饮水供应 (56)一、饮水供应系统及制备方法 (56)第十二章建筑中水系统 (56)12—1 建筑中水系统的任务及组成 (56)一、建筑中水系统的任务 (57)二、建筑中水系统的组成 (57)三、小区中水系统的组成 (57)12—2中水水源及水质标准 (58)一、中水水源 (58)二、中水水质 (58)12—3 中水管道的布置与敷设 (58)一、中水原水集水系统 (58)二、中水供水系统 (59)三、水量平衡 (59)12—4 中水处理 (60)一、中水处理工艺流程的选择 (60)二、中水处理设备 (60)三、中水处理站 (61)12—5 建筑中水安全防护与控制 (61)一、建筑中水的安全防护 (62)二、控制与管理 (62)第十三章居住小区给水系统 (62)13—1 居住小区给水系统的分类与组成 (62)一、居住小区给水系统的分类 (63)二、居住小区给水系统的组成 (63)13—2 地下取水构筑物 (63)一、管井 (63)二、大口井 (64)13—3 小区给水管道的布置 (64)一、小区给水管道布置原则及要求 (64)二、布置类型及特点 (65)13—4 水塔、贮水池和水泵 (65)一、水塔 (65)二、贮水池 (65)13—5 小区给水系统常用管材、配件及附属构筑物 (65)一、常用管材 (65)二、给水管网的附件 (66)三、给水管网附属构筑物 (66)十四章居住小区排水系统 (67)14—1 概述 (67)一、污水分类 (67)二、排水系统体制 (67)三、排水系统组成 (67)14—2 小区排水管的布置与敷设 (67)14—3 小区排水常用管材及附属物 (68)一、排水常用管材 (68)二、排水管道基础及接口 (68)三、排水管渠上的附属构筑物 (69)14—4 小区污水管道水力计算 (69)14—5 小区雨水管渠 (70)一、布置与敷设 (70)第一章卫生器具及卫生间1－1卫生器具一、便溺用卫生器具及冲洗设备1、大便器蹲式大便器：用于防止接触传染的医院厕所内，采用高位水箱或带有破坏真空的延时自闭式冲洗阀进行冲洗。
给排水专业知识点
建筑设备给排水知识点一、常用材料1、焊接钢管俗称水煤气管，又称为低压流体输送管或有缝钢管。
2、钢管按其表面质量的不同，分为镀锌管（俗称白铁管）和非镀锌管（俗称黑铁管）。
按其管材壁厚不同分为：薄壁管、普通管和加厚管三种。
薄壁管不宜用于输送介质，可作为套管用。
焊接钢管的直径规格用公称直径“DN”表示，单位为mm.(DN25)3、钢管的规格（100mm以下）有：DN15，DN20，DN25，DN32，DN40，DN50，DN63，DN80，DN1004、无缝钢管和直径规格用管外径×壁厚表示，符号为D ×δ，单位为mm。
（159 ×4.5 ）5、铝塑复合管是中间为一层焊接铝合金，内外各一层聚乙烯，经胶合层粘结而成的五层管子，具有聚乙烯塑料管耐腐蚀性好和金属管耐压高的优点。
6、塑料管适用于输送温度在45℃以下的建筑物内外的给水、排水，给水塑料管材主要有PPR管，PCV—U管和PE管。
7、硬聚氯乙烯管（硬塑料管）主要适用于输送生活污水和生产污水，硬塑料管的规格用公称外径（DE）表示如De20、De 25、De 32、De 40、De 50、De 63、De 75、De 90、De 1108、管道的连接方式：螺纹连接、法兰连接、焊接连接、承插连接、卡套式连接、卡箍连接9、钢管直径在100mm以下，宜采用螺纹连接，100mm以上宜采用法兰、卡箍连接或焊接连接。
10、螺纹连接安装要求：拧紧后应留2～3扣螺纹11、管道法兰连接(需要拆卸、与设备阀门等连接，法兰连接的主要特点：拆卸方便、强度高、密封性能好、能够承受较大的压力。
12、焊接连接是管道安装工程中应用最为普遍的一种连接方法。
13、卡套式连接应用：铝塑复合管、铜管、薄壁不锈钢管14、管道安装密封材料：水泥、麻、铅油、生料带、石棉绳、橡胶板、石棉橡胶板15、管道安装紧固件：螺栓和螺母、垫圈、膨胀螺栓、射钉16、给水管道附件是安装在管道及设备上的启闭和调节装置的总称。
建筑给排水复习资料
一、概念给水当量：以普通球形配水阀龙头出流量0.2L/s为一给水当量,其他器具流量与0.2L/s比值额定流量：满足卫生器具和用水设备用途要求而规定的其配水装置单位时间的出水量水封：设在卫生器具排水口下抵抗排水管内气压变化.防止排水管系统中气体入室的水柱终限长度：排水横支管水流入口至终限流速形成处高度充实水柱：水枪喷嘴开始到射流90%水柱水量穿过D38mm圆这段射流长度(有效射程)水表节点：安装在引入管上水表及前后设置的阀门和泄水装置总称给水设计秒流量：1计算设计秒流量小于一个最大卫生器具给水额定流量，取后者2计算设计秒流量大于所有卫生器具的给水额定流量和，取和3大便延时自闭冲洗阀给水管段给水当量取0.5.所求q 附加1.10为设计秒流量4综合性建筑物总秒流量系数有公式终限流速：水膜所受向上摩擦力与重力达到平衡.水膜下降速度和水膜厚度不变化时流速管道附件：给水管网系统中调节水量、水压、控制水流方向，关断水流等各类装置的总称。
自清流速：不同性质的污废水在不同管径和最大计算充满度的条件的最小流速。
水舌：水流在冲激流状态下，由横支管进入立管下落，在横支管与立管连接部短时间内形成的水力学现象。
、变径、转向、分支等作用的零件。
排水设计秒流量：保证最不利时刻最大排水量迅速安全排放,某管段排水设计秒流量为该管段瞬时最大排水量间接加热方式：热媒通过传热面传递热量加热冷水的方式叫间接加热分质给水方式：根据不同用途所需的不同水质，分别设置独立的给水系统。
1建筑内部给水系统：将城镇给水管网或自备水源给水管网的水引入室内，经配水管道送至生活生产和消防用水设备，并满足用水点对水2.量水压和水质要求的给水供应系统。
2.流出水头:各种配水装置克服内摩阻.冲击流速变化等阻力放出额定流量所需最小静水压2.最不利配水点:给水系统中某一配水点水压被满足,则系统中其他用水点的压力均能被满足3设计秒流量:保证用水.生活给水管道设计流量.为建筑内卫生器具按最不利情况组合出流最大瞬时流量.5管配件当量长度：管件产生局部水头损失与同管径某一长度管道沿程水头损失相等，该长度为管件当量长度。
建筑给水排水工程复习重点
第一章1.建筑内部给水系统：是将城镇给水管网或自备水源给水管网的水引入室内，选用适用、经济、合理的最佳供水方式，经配水管送至室内各种卫生器具、用水嘴、生产装置和消防设备，并满足用水点对水量、水压和水质要求的冷水供应系统分类：生活给水系统生产给水系统消防给水系统2.钢管连接方法：有螺纹连接、焊接和法兰连接，为避免焊接时锌层破坏，镀锌钢管必须用螺纹连接或沟槽式卡箍连接3.水表的分类1）按计量原理：容积式水表、速度式水表2）按读数机构的位置：现场指示型、远传型、组合型3）按水温度：冷水表、热水表4）按计数器的工作现状：湿式水表、干式水表、液封式水表5）按被测水压力：普通型水表、高压水表4.给水方式：指建筑内部给水系统的供水方案。
是根据建筑物的性质、高度、配水点的布置情况以及室内所需水压、室外管网水压和配水量等因素，通过综合评判法决定给水系统的布置形式。
5.给水方式选择原则1）尽量利用外部给水管网的水压直接供水2）除高层建筑和消防要求较高的大型公共建筑和工业建筑外，一般情况消防给水系统宜与生活或生产给水系统共用一个系统3）生活给水系统中，卫生器具处的静压力不得大于0.60MPa。
各分区最低卫生器具配水点静水压不宜大于0.45MPa（特殊情况下不宜大于0.50），水压大于0.35MPa的入户管，宜设减压或调压措施。
6.给水管道的布置形式按供水可靠程度：枝状、环状按水平干管的敷设位置：上行下给、下行上给和中分式7.管道防护1.防腐：明装和暗装的金属管道都要采取防腐措施，以延长管道的使用寿命。
通常的防腐做法是管道除锈后，在外壁刷涂防腐涂料。
2.防冻、防露：敷设在有可能结冻的房间、地下室及管井、管沟等地方的生活给水管道，为保证冬季安全使用应有防冻保温措施。
3.防漏：防漏的主要措施是避免将管道布置在易受外力损坏的位置，或采取必要的保护措施，避免其直接承受外力。
4.防振：为防止管道的损坏和噪声的影响，设计给水系统时应控制管道的水流速度，在系统中尽量少使用电磁阀或速闭型水栓。
建筑给排水知识点总结
建筑给排水知识点总结一、给水系统1、系统组成：（1）引入管：连接建筑物外给水管和建筑物的入口处；（2）水表节点：安装在引入管上，用来计量建筑物的总用水量；（3）供水设备：包括水箱、水泵、水池等，为建筑物提供稳定可靠的水源；（4）配水设备：包括配水管、配水箱、配水池等，为建筑物内的各个用水点提供水量和水压；（5）用水设备：包括淋浴器、洗脸盆、洗衣机等，为建筑物内生活提供便利。
2、系统特点：（1）供水设备和水泵的选择应考虑扬程和流量等参数；（2）配水管和配水箱的设计应考虑水压和水量等参数；（3）给水系统的管道应选择耐腐蚀、耐压、耐温的材料；（4）给水系统的安装应保证供水安全可靠。
二、排水系统1、系统组成：（1）污水立管：收集建筑物内各个卫生器具的污水；（2）横支管：将污水从污水立管引入排水系统；（3）排水干管：将污水从建筑物内排出；（4）污水处理设备：包括化粪池、污水处理装置等，对污水进行处理。
2、系统特点：（1）排水系统的管道应选择耐腐蚀、耐压、耐温的材料；（2）排水系统的安装应保证排水畅通、无异味散发；（3）污水处理设备应满足环保要求，处理后的污水应达到国家排放标准。
三、消防系统1、系统组成：（1）消防水池：储存消防用水；（2）消防水泵：将消防水池的水抽送到消防管网中；（3）消防管网：连接各个消防设备，包括消火栓、喷淋头等；（4）消防设备：包括灭火器、消防栓等，用于扑灭火灾。
2、系统特点：（1）消防系统的管道应选择耐腐蚀、耐压、耐温的材料；（2）消防设备的选择应满足建筑物内的防火要求；（3）消防系统的安装应保证安全可靠，便于使用。
给排水工程师年终总结一、工作总体回顾一年来，本人在公司各级领导的正确领导下，在同事们的团结合作和关心帮助下，较好地完成了今年的各项工作任务，在业务素质和思想政治方面都有了更进一步的提高。
现将过去一年的工作情况总结如下：1、思想政治表现、品德修养及职业道德方面。
一年来，本人认真遵守劳动纪律，按时出勤，有效利用工作时间；坚守岗位，需要加班完成工作按时加班加点，保证工作能按时完成。
给排水复习要点
给排水复习要点给排水复习资料第一章给水系统基础知识1、建筑给水系统的组成：引入管、水表节点、管道系统、给排水附件、升压设备、贮水和水量调节构筑物、消防和其它设备。
2、充分利用外网水压给水，下层直接给水，，上层加压给水。
3、卫生器具的最大给水压力不应大于0.6MPa，若超过了该压力，则应减压给水。
4、给水方式：直接给水、单设水箱给水方式、水泵水箱联合给水方式、气压给水方式、变频调速给水方式、叠压给水方式、分区给水方式。
5、高层建筑的竖向分区，应根据设备材料性能，维护管理条件。
建筑层数和室外给水管网水压等合理确定。
若分区压力过小，则分区数较多，给水设备、管道系统及相应土建投资将增加，维护管理不方便。
如果分区压力过大，就会出现分区水压过大，噪声大，用水设备和给水附件损坏等问题。
多分区最低位置卫生器具配水点火处静水压不应大于0.45MPa。
6、串联给水方式适用于高度超过100m的高层建筑。
并联给水方式适用于高度不超过100m的高层建筑。
7、选用给水管材时，首先应了解给水管材的特性指标，如耐温耐压能力、线性膨胀能力、抗冲击能力、热传导系数及保温性能等。
管材选择应遵循的原则是：安全可靠，卫生环保，经济合理，水力条件好，便于施工维护。
小区室外埋地给水管道采用的管材，应具有耐腐蚀性和能承受相应地面荷载的能力。
可采用塑料给水管，有衬里的。
铸铁给水管，经可靠防腐处理的钢管，室内的给水管道，宜选用耐腐蚀和安装连接方便可靠的管材，可采用塑料给水管，塑料和金属复合管，铜管等。
高层建筑不宜采用塑料管。
8、止回阀的阀瓣或阀芯，在水流停止流动时，应能在重力或者弹簧力作用下自行关闭。
卧式升降式止回阀和阻尼缓闭式止回阀只能安装在水平管道上，立式升降式止回阀不能安装在水平管道上，其它的止回阀均可安装在水平管道或水流方向自下而上的的立管上。
水流方向自上而下的立管，不应安装止回阀。
给水管道的以下部分应安装止回阀：1) 直接从城镇给水管网接入小区或建筑物的引入管上2) 密闭的水加热器或用水设备的进水管上3) 水泵出水管上4) 进水管使用一条管道的水箱、水塔、高地水池的出水管段上9、比例式减压阀给水管网的压力高于配水点允许的最高使用压力时，应设置减压阀。
给排水复习资料
给排水复习资料一．名词解释1.额定流量：满足卫生器具和用水设备用途要求而规定的，其配水出口在单位时间流出的水量称为额定流量。
2. 给水当量：安装在洗涤盆上，支管直径为15mm的一般球形阀配水龙头，在出流水头为2m时，水龙头全开的流量为0.2L/s作为一个当量值，其他卫生器具的额定流量与它的比值为该卫生器具的给水当量。
3.设计秒流量（给水）：卫生器具按最不利情况组合出流时的最大瞬时流量。
4.水泵接合器：水泵接合器是连接消防车向室内消防给水系统加压供水的装置，一端有消防给水管网水平干管引出，另一端设于消防车易于接近的地方。
5.排水当量：以污水盆排水量0.33L/s为一个排水当量，其他卫生器具的排水量与0.33L/s 的比值作为该卫生器具的排水当量6.充实水柱：水枪喷嘴开始到射流90%的水柱水量穿过直径38mm直径圆，这段射流长度称为水枪充实水柱长度。
7.存水弯：存水弯是在卫生器具排水管上或卫生器具内部设置一定高度的水柱，防止排水管道系统的气体窜入室内的附件。
8.最不利配水点：给水系统水压如能够满足某一配水点的所需水压时，则系统中其他用水点的压力均能满足，则称该点为给水系统中的最不利配水点。
9.自清流速：不同性质的污废水在不同管径和最大计算充满度的条件的最小流速。
二、填空1.在高层中常见的分区给水方式有水泵并联分区给水方式、水泵串联分区给水方式和减压阀分区给水方式。
2.给水系统，按照水平配水干管的敷设位置，可以布置成上行下给式、下行上给式和中分式三种3.钢管连接的方法有丝扣连接、焊接、法兰连接、沟槽式卡箍连接四种方法。
4.我国给水管道可采用钢管、铸铁管、塑料管和复合管等。
5.室内给水管道的敷设应根据建筑物的性质及要求，他可以分为明装和暗装两种6.给水管道的布置按供水可靠程度要求分为枝状和环状两种形式。
7.按系统通气方式和立管的数目，建筑内部污废水排水系统分为单立管排水系统、双立管排水系统和三立管排水系统8.速度式水表分为旋翼式和螺翼式两类9.天沟外排水有天沟、雨水斗和排水立管组成。
给排水专业知识点
建筑设备给排水知识点一、常用材料1、焊接钢管俗称水煤气管，又称为低压流体输送管或有缝钢管。
2、钢管按其表面质量的不同，分为镀锌管（俗称白铁管）和非镀锌管（俗称黑铁管）。
按其管材壁厚不同分为：薄壁管、普通管和加厚管三种。
薄壁管不宜用于输送介质，可作为套管用。
焊接钢管的直径规格用公称直径“DN”表示，单位为mm.(DN25)3、钢管的规格（100mm以下）有：DN15，DN20，DN25，DN32，DN40，DN50，DN63，DN80，DN1004、无缝钢管和直径规格用管外径×壁厚表示，符号为D ×δ，单位为mm。
（159 ×4.5 ）5、铝塑复合管是中间为一层焊接铝合金，内外各一层聚乙烯，经胶合层粘结而成的五层管子，具有聚乙烯塑料管耐腐蚀性好和金属管耐压高的优点。
6、塑料管适用于输送温度在45℃以下的建筑物内外的给水、排水，给水塑料管材主要有PPR管，PCV—U管和PE管。
7、硬聚氯乙烯管（硬塑料管）主要适用于输送生活污水和生产污水，硬塑料管的规格用公称外径（DE）表示如De20、De 25、De 32、De 40、De 50、De 63、De 75、De 90、De 1108、管道的连接方式：螺纹连接、法兰连接、焊接连接、承插连接、卡套式连接、卡箍连接9、钢管直径在100mm以下，宜采用螺纹连接，100mm以上宜采用法兰、卡箍连接或焊接连接。
10、螺纹连接安装要求：拧紧后应留2～3扣螺纹11、管道法兰连接(需要拆卸、与设备阀门等连接，法兰连接的主要特点：拆卸方便、强度高、密封性能好、能够承受较大的压力。
12、焊接连接是管道安装工程中应用最为普遍的一种连接方法。
13、卡套式连接应用：铝塑复合管、铜管、薄壁不锈钢管14、管道安装密封材料：水泥、麻、铅油、生料带、石棉绳、橡胶板、石棉橡胶板15、管道安装紧固件：螺栓和螺母、垫圈、膨胀螺栓、射钉16、给水管道附件是安装在管道及设备上的启闭和调节装置的总称。
建筑给排水复习提纲
建筑给排水复习提纲建筑给排水复习纲要1.水表节点：安装在引入管上的水表及其前后设置的阀门和泄水装置的总称。
2.些水装置的作用：①检修放水，②检测水表精度，③测定进户水压。
3.室外埋地管无活荷载和冰冻的破坏，管顶覆土不宜小于0.7m，冰冻线以下15cm。
4. 室内埋地管无活荷载和冰冻影响时管顶离地面不易不小于0.3m，便于检修。
5.水泵流量的确定：①无水箱调节时，泵出流量应满足高峰用水，按设计秒流量确定，②有水箱调节时,按最大秒流量确定，③若水箱容积较大，且用水较均匀时，可按平均时流量确定。
6.水泵自动启动供水时，水箱有效容积(C：安全系数1.5～2.0，:水泵的出水量，：水泵1h内最大启动次数4～8次)7.设计秒流量：卫生器具按配水最不利情况组合出流时的最大瞬时流量。
8. 当室内消防用水量大于15l/s﹑消火栓个数多于10个时，室内消防给水管道应布置成环状，进水管应布置两条，对于7～9层单元式住宅，允许采用一条进水管。
9. 消防水箱设止水阀的原因：发生火灾后又消防水泵供给的消防用水，不应进入消防水箱。
10.充实水柱长度：水枪射流中在26mm～38mm直径园断面内，包含全部水量75%～90%的密实水柱长度。
11.消火栓距地面安装高度为1.1m。
为保证水枪必有的射程，减压后消火栓处的压力不小于25m水柱长度。
减压措施一般为减压阀或减压孔板。
12. 对栓口静压力的限定：室内消火栓栓口静压力不应大于100m ,这是规范对栓口静压力的规定，其原因有三：（1）：栓口静压过高，影响灭火战斗。
（2）：在楼层的竖向高度上，底部楼层消火栓栓口静压过大，如果栓口静压超过规定，说明该系统跨越的楼层越多，高位水箱储存的十分钟消防水量，就会在不到十分钟消耗完。
（3）：静水压力过大，容易应水锤而造成材料设备的损坏。
13. 对栓口出水压的规定：栓口静压力是指栓口不出水时，高位水箱及其增压设施对消火栓栓口差生的静压；而出水压是指栓口出水时，高位水箱及其增压设施或消火栓泵对消火栓栓口产生的动压。
建筑给水排水工程复习
1、外网水压经常不足，不允许直接抽水, 允许设高位水箱的高层建筑或多层建筑应采用设有贮水池、水泵和水箱的给水方式气压给水方式。
3、用于一般家庭冷热水供应系统的管道材料不应选择硬聚氯乙烯(UPVC)管4、高层建筑与低层建筑的高度分界线为24m。
5、对普通多层民用建筑及公共建筑的最不利(一般为最顶层)点处的消水栓的水枪充实水柱不应低于10m。
6、对高层建筑消火栓水枪的充实水柱不应低于10~ 1 3 m。
7、在进行某一高层建筑的室内消火栓设计时，发现最不利点消火栓出口的静压力大于1.0MPa时，应采用分区的室内消火栓给水方式。
8、室外给水管网所供水量和水压，在任何时候均能满足室内消火栓给水系统所需水量和水压时。
应采用无水箱，水泵的室内消火栓给水方式9、某设计院有一高层建筑设计项目，建设地点在哈尔滨市，当你作为给排水专业工程师时在确定自动灭火系统时，应采用干式喷水灭火系统、或预作用喷水灭火系统10、直径为65 mm室内消火栓主要用于每支水枪流量在5.0～10L/s的场所11、水泵接合器的数量应按室内消防用水量经计算确定。
每个水泵接合器的流量应按10～15L/s计算。
12、消防水池的补水时间为<48小时。
13、仅具有扑灭建筑物初期火灾能力的室内消防给水系统是低层建筑消防给水系统。
14、具有扑灭建筑物大火能力的室内消防给水系统是高层建筑消防给水系统；。
15、为工矿企业内部人员提供日常洗浴及卫生间冲洗用水的给水系统应属于生活给水系统。
16、外网水压、水量能经常满足用水要求，室内给水无特殊要求的单层和多层建筑应优先采用直接给水方式。
17、在自喷系统中起监测、控制、报警的作用，并能发出声、光等信的装置是水流报警装置。
18、在接触火灾烟气流受热的作用下，在预定的温度范围自行启动，或根据火灾信2号由控制设备启动，进行喷水灭火或控火的装置是洒水喷头。
19、自喷系统中能接通或切断水源，并启动报警器的装置是报警阀组。
建筑设备复习要点
建筑设备复习要点建筑设备是指用于建筑物中供给、控制或保证正常运行的各种设备。
在建筑工程中，合理的使用和维护建筑设备是至关重要的。
本文将回顾建筑设备的重要要点，以帮助读者更好地了解和掌握相关知识。
1. 暖通设备暖通设备是调节室内空气温度、湿度、新风量的设备，包括供暖设备、空调设备和通风设备等。
在设计暖通系统时，需根据建筑类型和功能需求合理选择设备类型和规模。
此外，还应注意对系统进行经常性的检查和维护，确保设备的正常运行。
2. 给排水设备给排水设备主要包括给水设备、排水设备和污水处理设备等。
在给水系统设计中，需注意水质要求和水压稳定性，合理选择管材和阀门。
排水系统设计时，需考虑排污量和排放位置，选择正确的管道和设备。
3. 电气设备电气设备主要包括供电设备、照明设备和电力控制设备等。
供电设备的选用要符合供电要求，确保供电的可靠性和安全性。
照明设备的设计应考虑照明效果和节能要求。
电力控制设备的选用应根据需要选择合适的控制方法和设备。
4. 消防设备消防设备是保证建筑物火灾安全的重要设备，包括火灾报警设备、灭火设备和疏散设备等。
火灾报警设备的设计要合理布置，确保能及时发出报警信号。
灭火设备的选用应根据建筑物类型和火灾风险等因素综合考虑。
疏散设备的设计应符合疏散原则，并设置明确的疏散标识。
5. 电梯及输送设备电梯及输送设备主要用于建筑物中人员和物品的垂直运输，包括电梯、自动扶梯和输送带等。
在电梯的选用和设计中，需考虑运载能力、速度和安全性等因素。
此外，还应定期检查和维护电梯设备，确保其正常运行和安全使用。
综上所述，建筑设备在建筑工程中发挥着重要的作用，合理使用和维护建筑设备对于保证建筑物的正常运行和安全使用至关重要。
希望本文的复习要点能帮助读者更好地理解和掌握建筑设备相关知识，为日后的工作提供参考和指导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑设备（给水排水）课程复习提纲
一、建筑设备概述
1、建筑设备的概念；
二、流体力学基本知识
1、流体的主要物理性质（容重、密度、压缩性和膨胀性、粘滞性）；
2、不同压强单位间相互关系；
3、流体运动基本概念（压力流、无压流；过流断面、流量、流速）；
4、水头损失的概念和基本形式。
三、建筑给排水工程
1、室外给排水系统的任务及基本组成；室外排水体制分类；
2、典型的城镇给排水系统的流程示意图；
3、建筑内部给水系统的分类和基本组成；
4、流出水头和最不利配水点的概念，如何确定给水系统所需的水压，如
何根据建筑高度估算所需的水压；
5、建筑内部常用给水方式及各自的适用条件；绘出常用给水方式工作示
意图；分区给水有何显著优点？
6、常用的高层建筑给水方式，高层建筑为何进行竖向分区及分区水压标
准；
7、常用给水管材的种类及特点；
8、给水附件的种类及作用；
9、最高日用水量Qd和最大时用水量Q h的概念
10、水表的作用、分类及适用范围；
11、水泵房布置要求；
12、水箱的作用，水箱上的配管及附件，水箱的容积和安装高度的确定；
13、气压给水设备的组成、工作特点和适用条件；
14、室内给水管道的布置原则；室内给水管道敷设形式及要求；
15、生活给水管网设计流量公式的形式及适用条件；
16、建筑内部排水系统的分类，排水体制；室内排水系统的基本组成；
17、常用卫生器具的种类；
18、常用排水管材种类；
19、存水弯的种类、作用及适用范围；
20、水封作用，水封受到破坏的一般原因；
21、通气管系的作用、种类及设置原则；
22、清通装置的种类、作用及设置原则；
23、同层排水与传统排水的区别；
24、高层建筑新型单立管排水系统；
25、建筑内部排水管道的布置与敷设原则；
26、会用经验法确定室内排水管的最小管径，用临界流量法确定立管管
径；
27、建筑屋面雨水排水系统的分类和组成；
28、室内消火栓给水系统的基本组成；供水方式；
29、水泵接合器的作用；
30、消火栓的保护半径、布置间距和布置原则；
31、消防水箱和消防水池中消防贮水容积的确定；
32、自动喷水灭火系统的功能、组成和适用范围；
33、自动洒水喷头的基本种类，闭式喷头工作原理；
34、湿式自动喷水灭火系统的组成及工作原理流程；
35、什么是建筑中水系统，建筑中水系统组成；
36、中水原水种类及选取顺序；
37、热水供应系统的分类、组成；
38、高层建筑热水系统竖向分区；
39、常用热水管材及管道敷设；。
