光纤直放站(Optic Fiber Repeater)产品概述光纤直放站是指采用光纤进行信号传输的直放站。

光纤直放站由靠近基站一侧的近端机及覆盖区域一侧的远端机两部分组成,近端机将收到的信号进行电-光转换,即将射频信号变成光信号后送入光纤,远端机则进行光-电转换并放大后输出。

一个近端机可拖一个或多个远端机。

产品应用村镇、旅游区、公路等的覆盖车站、医院、大型酒店、展馆等区域的覆盖公路和铁路隧道、地铁、矿井等区域的覆盖产品特点1W、2W、5W、10W、20W等多种功率等级支持350M、400M、430M、470M、800M等多种频段支持对讲、模拟集群、iDEN、TETRA、GoTa、GT800、PDT等多种标准和制式 采用波分复用技术,单纤传输,组网便捷、经济近端机19英寸标准机柜,方便安装;远端机高防护等级,全天候应用技术参数技术参数(Specification) 序号(No. ) 项目(Main Item)上行(UpLink) 下行(DownLink)1 频率范围(Frequency Range) 136~174MHz;350~380MHz; 380~400MHz;400~430MHz; 450~470MHz;806~869MHz。

2 带宽(Bandwidth) 2M~25MHz(用户指定)远端机(Remote) 0dBm±2dB 30/33/37/40/43dBm±2dB基站耦合型(RF Cable toBTS) 0dBm±2dB 0dBm±2dB3输出功率(Output Power)近端机(Master)空中耦合型(Wireless toBTS)27/30/33/37dBm±2dB0dBm±2dB 远端机(Remote) 50dB±3dB 55dB±3dB基站耦合型(RF cable toBTS)20dB±3dB 20dB±3dB4最大增益(Maximum Gain)近端机(Master)空中耦合型(Wireless toBTS)55dB±3dB 55dB±3dB5 自动电平控制范围(ALC Range) ≥30 dB6 增益调节范围及步进(Gain Adjust) 31dB in 1dB steps7 噪声系数(Noise Figure) ≤5dB8 时延(Group Delay) <2.5us9 带内波动(In-band Flatness) ≤±1.5dB10 互调衰减(Inter-modulation Attenuation) ≤-45dBc(带内)≤-36dBm/30KHz at 9KHz~1GHz 11 杂散发射(Spurious Emission)≤-30dBm/30KHz at 1GHz~12.75GHz12 输入输出驻波比(VSWR) ≤1.513 防护等级(Protection Class) IP55 or IP65远端机(Slave) 110V AC or 220V AC14 电源(Power Supply)近端机(Master) 48V DC or 110V AC or 220V AC15 阻抗(Impedance) 50Ω16 射频接口(RF Connector) N Female17 光纤波长(Optical Wavelength) 1310nm or 1550nm18 光纤接口(Optical Interface) FC/APC or FC/PC19 光输出功率(Optic Output Power) 0dBm or 用户指定20 工作温度(Work Temperature) -25℃~+55℃21 相对湿度(Relative Humidity) ≤95%22 监控(Monitoring) 本地监控:LCD显示,键盘操作,RS232接口远程监控:MODEM,SMS短信。

光纤直放站性能比较

光纤直放站性能比较
30W(近端)
90W(远端)
130W
100W-300W
光输入电平
最大+m
光输出电平
最小+7dBm
-40~+0dBm
>=-3dbm
>=3dbm(1310)
>=0dbm(1550)
光反射
﹥=40dB
45dB
光工作波长
1310/1550
1310/1550
1310/1550
1310/1550
整机体积(mm)
H3U*L19"*D350mm (近端)
H550*L240*D265 (远端)
480*320*160(近端)
520*360*160(远端)
1.2米标准机架
19英寸标准机箱
安装工作环境
远端、近端均可室内、室外
报价
性能价格比
光纤中继型移动通信中继站性能指标比较
生产厂家及型号
性能指标
VELEC威力克
GMCC
WYD900-01B
灵通
WYP03
京信
Comba 1000
电性能指标
工作频率范围
890-915,
935-960
890-909/935-954
邮电频段
800-900MHz
800MHz-1000MHz
4MHz-25MHz
全程增益
(互调量<-20dbc)
噪声系数
小于8dB
实际小于5 dB
小于5 db
=< 4dB
计算机远程控制功能
有,通过调制解调
有,用光通路或通过调制解调器连接


电源要求
220V+/-15% 50Hz

800兆集群20W光纤直放站指标书【模板】

800兆集群20W光纤直放站指标书【模板】
≤35dB
≥5MHZ
≤25dB
射频连接方式
N/F,50Ω
供电方式
近端机:AC220V或DC-48V可选
远端机:AC220V
外形尺寸
近端机:370*310*80mm(L*W*H),1U机箱
远端机:500*400*200,有壁挂,机柜,防水型可选
工作温度
-25℃~+55℃(—类型11)
湿度范围
≤95%
NTBF
工作频带外
9KHZ~1GHZ:≤-36dBm
1GHZ~12.75GHZ:≤-30dBm
互调衰减
工作频带内
≤-50dBc
≤-50dBc
工作频带外
9KHZ~1GHZ:≤-36dBm/100khz
1GHZ~12.75GHZ:≤-30dBm/1MHZ
带外增益
≥400KHZ
≤50dB
≥600KHZ
≤40dB
≥1MHZ
≥40dB±2dB(20W)
下行
0dBm
≥40dB±2dB(20W)
最大输出功率
上行
-10~10dBm
≤20dBm
下行
≤-10dBm
≥43dBm(20W),37 dBm(5W)
接入数量
≥4台/近端
增益调节范围
≥25dB
增益调整步长
连续
带内波动
≤2dB/3.84MHZ(峰峰值)
频率误差
≤±0.01ppm(步进值为200K)
≥50000h
监控(选配)
具备本地监控和远程监控功能
本地监控:232
远程监控:(用户可根据实际情况选择数传方式)
800兆集群20W光纤直放站指标书
项目

京信通信2100MHz_FDD-LTE数字光纤直放站技术规格书

京信通信2100MHz_FDD-LTE数字光纤直放站技术规格书

京信通信2100MHz FDD-LTE数字光纤直放站技术规格书1用途京信通信2100MHz FDD-LTE数字光纤直放站是一种直接耦合基站信号,采用数字传输方式,将信号传输至射频拉远单元进行覆盖的无线网络解决方案。

整机系统由数字接入单元,以下简称“近端机”和射频拉远单元,以下简称“远端机”组成。

该产品是基于采用数字中频技术的光纤传输,克服模拟光纤传输时信号的信噪比恶化的缺点,具有大动态、低噪声的优点,并且在数字中频的基础上开发多种功能,比如菊花链组网、星型组网、混合组网、环形组网、远端光旁路备份切换扩展功能、近端备份切换扩展功能、以太网接口、远程下载以及时延校准等功能。

2功能1)工作频段为上行1920MHz~1940 MHz,下行2110 MHz ~2130 MHz。

2)工作带宽20 MHz。

3)最大下行输出功率分为40W、60W功率等级。

4)下行采用数字预失真技术。

5)利用光纤传输,传输距离最远可达20km,信号在光纤传输时无损耗。

6)没有收发天线隔离问题,用户天线架设灵活,根据覆盖区域可选择定向或全向覆盖天线。

7)系统由近端机和远端机组成,支持星型、菊花链型、环型和混合型组网。

8)支持自动或手动时延校准,有效防止链型结构覆盖的同频干扰。

9)整机分室内机型和室外机型。

10)具备软件远程下载功能。

11)支持近端备份扩展功能。

12)远端光旁路备份切换扩展功能。

13)采用满足CPRI标准的HDLC进行远程监控通信,性能稳定。

14)本地监控功能(OMT):通过便携电脑对近端机或远端机进行增益设置及设备状态和工作参数查询,以及监控软件的更新下载,并且可以对主机和数字板分别进行复位设置。

同时用户可在近端机或远端机完成端对端的设置与查询。

15)配套完善的网管系统(OMC),通过近端机内置的CDMA MODEM或以太网与OMC建立远程通信,设备监控数据的远程传送采用“CDMA 1x PS域数传”或“CDMA短信”方式或以太网传输方式。

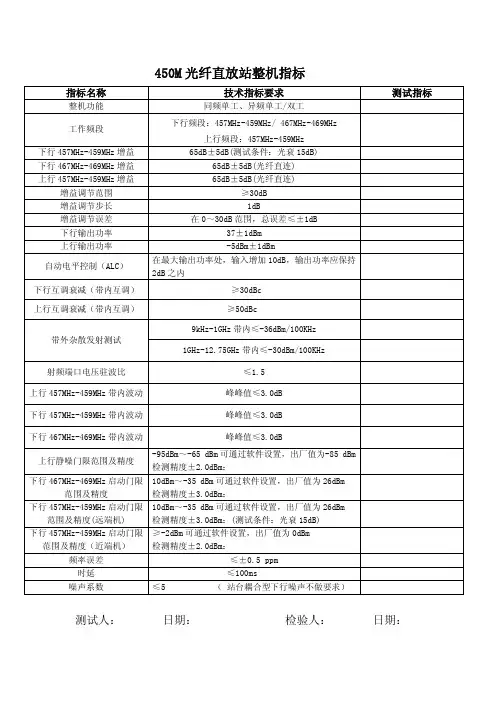

450M光纤直放站整机指标

450M光纤直放站整机指标

测试指标
带外杂散发射测试 1GHz-12.75GHz 带内≤-30dBm/100KHz 射频端口电压驻波比 上行 457MHz-459MHz 带内波动 下行 457MHz-459MHz 带内波动 下行 467MHz-469MHz 带内波动 上行静噪门限范围及精度 下行 467MHz-469MHz 启动门限 范围及精度 下行 457MHz-459MHz 启动门限 范围及精度(远端机) 下行 457MHz-459MHz 启动门限 范围及精度(近端机) 频率误差 时延 噪声系数 ≤5 ≤1.5 峰峰值≤3.0dB 峰峰值≤3.0dB 峰峰值≤3.0dB -95dBm~-65 dBm 可通过软件设置,出厂值为件设置,出厂值为 26dBm 检测精度±3.0dBm: 10dBm~-35 dBm 可通过软件设置,出厂值为 26dBm 检测精度±3.0dBm:(测试条件:光衰 15dB) ≥-2dBm 可通过软件设置,出厂值为 0dBm 检测精度±2.0dBm: ≤±0.5 ppm ≤100ms ( 站台耦合型下行噪声不做要求)
技术指标要求
同频单工、异频单工/双工 下行频段:457MHz-459MHz/ 467MHz-469MHz 上行频段:457MHz-459MHz 65dB±5dB(测试条件:光衰 15dB) 65dB±5dB(光纤直连) 65dB±5dB(光纤直连) ≥30dB 1dB 在 0~30dB 范围,总误差≤±1dB 37±1dBm -5dBm±1dBm 在最大输出功率处,输入增加 10dB,输出功率应保持 2dB 之内 ≥30dBc ≥50dBc 9kHz-1GHz 带内≤-36dBm/100KHz
450M 光纤直放站整机指标
指标名称
整机功能 工作频段 下行 457MHz-459MHz 增益 下行 467MHz-469MHz 增益 上行 457MHz-459MHz 增益 增益调节范围 增益调节步长 增益调节误差 下行输出功率 上行输出功率 自动电平控制(ALC) 下行互调衰减(带内互调) 上行互调衰减(带内互调)

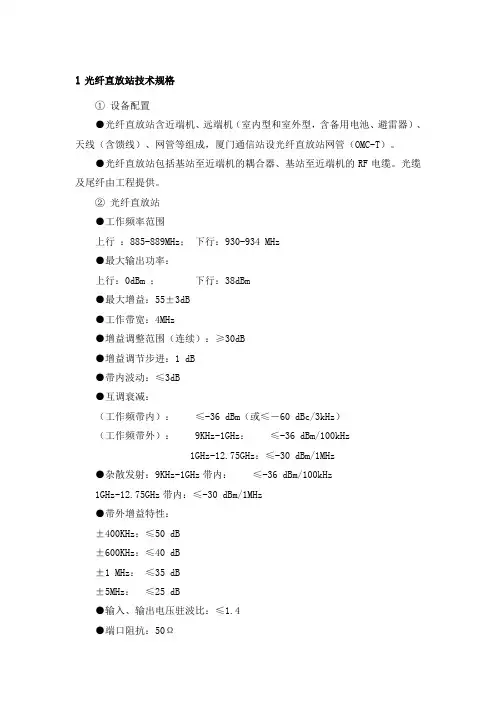

光纤直放站技术规格

光纤直放站技术规格

1光纤直放站技术规格① 设备配置●光纤直放站含近端机、远端机(室内型和室外型,含备用电池、避雷器)、天线(含馈线)、网管等组成,厦门通信站设光纤直放站网管(OMC-T)。

●光纤直放站包括基站至近端机的耦合器、基站至近端机的RF电缆。

光缆及尾纤由工程提供。

② 光纤直放站●工作频率范围上行:885-889MHz;下行:930-934 MHz●最大输出功率:上行:0dBm ;下行:38dBm●最大增益:55±3dB●工作带宽:4MHz●增益调整范围(连续):≥30dB●增益调节步进:1 dB●带内波动:≤3dB●互调衰减:(工作频带内):≤-36 dBm(或≤-60 dBc/3kHz)(工作频带外): 9KHz-1GHz:≤-36 dBm/100kHz1GHz-12.75GHz:≤-30 dBm/1MHz●杂散发射:9KHz-1GHz带内:≤-36 dBm/100kHz1GHz-12.75GHz带内:≤-30 dBm/1MHz●带外增益特性:±400KHz:≤50 dB±600KHz:≤40 dB±1 MHz:≤35 dB±5MHz:≤25 dB●输入、输出电压驻波比:≤1.4●端口阻抗:50Ω●噪声系数:≤4.0 dB●传输时延:≤ 5μS●工作温度:-40℃~+55℃环境湿度:≤93%●技术安全性:符合GB15842-1995标准电磁兼容性:符合YD/T1139-2001 、TB/T3073-2003标准●输入输出端口类型:N-50-K型连接器●平均无故障工作时间(MTBF):≥20000小时●抗振动:各向3g,5~55 Hz抗冲击: 35g 1000次(40—80次/分钟)③ 天线●频率范围 870-960MHz●极化方向:垂直极化●增益 16dBi●瓣宽(垂直) 13度三阶互调<-107dBm●驻波比<1.4(工作频率<1.3)●前后比>30dB●隔离度>28dB●最大输入功率 r 500W●雷电保护直流接地直接接地●抗风速 200km/h④ 网管:●光纤直放站采用近端/远程监控模式,完成对直放机各个模块工作状态的监视和控制。

光纤直放站调试说明

光纤直放站调试说明
06/10/24MHz
最大增益
70±3dB
70±3dB
增益可调范围 带内平坦度
最大输入电平 最大输出电平
三阶互调 噪声系数
时延 输入/输出驻波比 输入/输出连接器
31dB,1dB 步进
31dB,1dB 步进
≤3dB
≤3dB
13dBm
0dBm
0dBm
37/40/43dBm
≤-36dBm
≥40 dBc
≤4dB
7
光纤直放站使用说明书
5 近端机安装方法:将近端机放入机房机柜,锁定固定螺丝即可。 用光纤跳线(APC 接口)把与远端机传来的信号送入近端机 LASER 端。把基站耦合的信号通过馈线与 BS 端相连。安装给 MODEN 配置 的外置天线。
6 根据工程调试软件 OMT1.0,查看近端机的工作状态,设置近端机 的站点编号和网管参数。通过近端机调整远端机上下行增益,查 看功率输出显示,将功率调整在合适的状态即可(注:近端机必须 将查询电话号码和告警电话号码设置在网管参数项中)。
2、互调失真小:满功率输出时的三阶互调可达 40dBc 以上。 3、 上行噪声系数小:最小噪声系数≤4dB。 4、 光路监控功能:光纤式光端机的损坏可及时反映告警。 5、 安装简单:机器自带标准安装挂板,只要 4 个 M8 以上的膨胀
螺丝就可以固定在墙上,或配上抱箍就能固定在铁塔或水泥杆 上。 6、 调试容易:配以界面简单的本地调试软件,可以很方便地把机 器根据当地的信号状况调整到最佳工作状态。 7、 统一的网络管理平台:配备管理完善的网管监控软件,实时了 解当前设备的状态,便于客户的使用和维护。 8、 兼容性好:完美兼容国内各不同厂家的直放站本地调试软件和 网管监控平台。 9、 软件更新:适应不断增加完善功能的后续要求。

电信FDD-LTE数字光纤直放站技术指标imapleV101

电信FDD-LTE数字光纤直放站技术指标imapleV101

4. 可靠性和可用性要求
可用度:≥99.999%; MTBF(Mean time between system failures) :≥100,000h; MTTR (Mean time to repair) : ≤0.5h (包括检测故障到恢复提供正常业务) ; 中断服务时间:≤5 分钟/年。
5. 电源和接地要求
上行-10±1dB ;下行40±1dB 输出功率应保持在最大输出功率±1.5dB 之内
50dB ±2dB 之内 ≥30dB ≤1dB 在0-20dB 范围内总误差≤±ldB;
0.05 MHz ≤ f_offset < 5.05 MHz:≤ 7dBm
7 f _ offset 0.05dB/100KHz 5 MHz
7.2. 抗电强度
7.2.1. 电源电路的抗电强度
电源电路的抗电强度的要求和试验方法见 GB 4943-2001《信息技术设备的 安全》5.2 节的规定。
7.2.2. 通信口的抗电强度
通信口的抗电强度的要求和试验方法见 GB 4943-2001《信息技术设备的安 全》6 节的规定。
7.3. 接触电流
ACRR≥20dB ACRR≥20dB ≤60dB ≤45dB ≤45dB ≤35dB
满足频谱发射模板 输出互调 满足杂散辐射指标 有用信号满足 EVM、PCDE 指标 输入互调 满足杂散辐射指标 9-150kHz≤-36dBm/1kHz 一般频段 杂散 150kHz-30MHz≤-36dBm/10kHz 30MHz-1GHz≤-36dBm/100kHz 1GHz~12.75GHz≤-30dBm /1MHz 825MHz~840MHz≤-96dBm/100KHz 885MHz~889MHz≤-96dBm/100kHz 889MHz~909MHz≤-96dBm/100kHz 909MHz~915MHz≤-96dBm/100kHz 杂散辐射 1710MHz~1785MHz≤-96dBm/100kHz 1880MHz~1920MHz≤-96dBm/100kHz 特殊频段 杂散 (LTE FDD1800MHz 设备前向链路不做要求) 1920MHz~1980MHz≤-96dBm/100kHz 2010MHz~2025MHz≤-96dBm/100kHz 2300KHz 2400~2483.5MHz ≤-47dBm/1MHz 2500MHz~2620MHz ≤-96dBm/100KHz 1、直接与基站耦合的反向链路不做特殊频段杂散要求; 2、对多制式产品,其工作频段所在的特殊频段不做特殊频段杂散

直放站设备技术指标

直放站设备技术指标

直放站设备技术指标:1、技术参数光纤直放站设备(1)应采用成熟可靠的国际知名品牌产品(类似不低于安德鲁、艾克赛尔的光纤直放站);(2)光纤直放站近端机电源、远端机功放及电源采用热备份冗余配置,故障时可自动切换并报警,投标方应给出光纤直放站的冗余配置的说明。

(3)提供网管终端,应具有网络管理功能,可以对其设备进行检测、故障告警,能进行远程增益设置,其时延等特殊指标应能满足系统要求,网管接口支持RJ45(TCP/IP)接口。

(4)当电源恢复时,光纤直放站应能自行重新启动,恢复正常功能;(5)光特性1)近端机:基站侧射频输入端口:1个(收发合用)。

光端口:Tx端口4个、Rx端口4个,最多单子架可以支持6个光收发口,不采用光功分器件,以提高系统的可靠性,可同时支持6个远端机。

输入射频功率:≦10dBm光输出功率:≥0dBm光接收功率:≤5dBm2)远端机:系统噪声系数≤6dB (最大功率时)系统时延≤2μs群时延≤500ns天馈侧射频端口:1个(收发合用)(6)直放特性1)频率误差:≤±5×10-82)设备下行输出功率:≥40dBm,增益≥40dB3)设备上行最小接收电平:-110 dBm4)载噪比:≥20dB5)带内波动:≤2dB (峰-峰)6)互调衰减工作频带内:≤-15dBm/ 25KHz7)无用发射工作频带内:≤-29dBm/ 25KHz工作频带外(偏离2.5MHz之外):≤-36dBm/25KHz9kHz~1GHz≤-29dBm/25KHz1GHz~12.75GHz≤-29dBm/25KHz(7)接口参数1)输入、输出阻抗:50Ω,N型连接器2)电压驻波比:≤1.5(8)结构及安装要求:近端机应采用19英寸子架结构,安装在19英寸机柜内。

远端机分为室内型和室外型。

室内型采用标准机架型安装结构。

室外型安装在隧道侧壁,满足IP66要求,具有防尘、防水功能,设备尺寸(含安装支架、长×厚×高)不大于600mm×400mm×600mm。

cdma技术指标

cdma技术指标

C D M A系统设备指标目录CDMA 800系列产品技术指标................ 错误!未定义书签。

一、小功率直放站要紧技术指标.............. 错误!未定义书签。

1、宽带同频无线直放站................................... 错误!未定义书签。

SGR-R331C-50 CDMA宽带同频无线直放站....... 错误!未定义书签。

SGR-R331C-100 CDMA宽带同频无线直放站..... 错误!未定义书签。

SGR-R331C-200 CDMA宽带同频无线直放站..... 错误!未定义书签。

SGR-R331C-500 CDMA宽带同频无线直放站..... 错误!未定义书签。

2、宽带光纤直放站....................................... 错误!未定义书签。

SGR-R331-50 CDMA宽带光纤直放站........... 错误!未定义书签。

SGR-R331-100 CDMA宽带光纤直放站.......... 错误!未定义书签。

SGR-R331-200 CDMA宽带光纤直放站.......... 错误!未定义书签。

SGR-R331-500 CDMA宽带光纤直放站.......... 错误!未定义书签。

二、CDMA直放站要紧技术指标 ............... 错误!未定义书签。

1、宽带同频无线直放站................................... 错误!未定义书签。

SGR-R331C-1 CDMA宽带同频无线直放站........ 错误!未定义书签。

SGR-R331C-2 CDMA宽带同频无线直放站........ 错误!未定义书签。

SGR-R331D-5 CDMA宽带同频无线直放站........ 错误!未定义书签。

SGR-R331D-10 CDMA宽带同频无线直放站....... 错误!未定义书签。

光纤直放站

光纤直放站

光纤直放站光纤直放站(m9];Z1P$}2i2{$w/V光纤直放站与无线直放站的最大区别在于施主基站信号的传输方式上,无线直放站通过接收空间传播的无线信号进行放大,从而扩大基站的覆盖范围。

光纤直放站是通过光纤进行传输,采用光信号接收器和转换器连接偏远的区域。

mscbsc 移动通信论坛拥有30万通信专业人员,超过50万份GSM/3G等通信技术资料,是国内领先专注于通信技术和通信人生活的社区。

5]#C1L8t)U2|&F)I1. 光纤直放站的特点(G'o:T:b7N.f(1)工作稳定,覆盖效果好光纤直放站通过光纤传输信号,不受地理环境、天气变化或施主基站覆盖范围调整的影响,因此工作稳定,覆盖效果好。

(2)设计和施工更为灵活%F!N:g7E Z7]2?!|根据无线直放站的工作原理,无线直放站需把施主天线安装在可以接收到GSM信号的地方,而且接收信号强度不能小于-80dBm,所以无线直放站一般只能安装在基站覆盖范围的边缘,并向顺着基站覆盖的方向延伸覆盖。

同时,为了防止直放站自激,还需保证施主天线和覆盖天线有足够的隔离度。

因此,无线直放站的安装位置和方式受到一定限制,而且一般采用定向天线进行覆盖,覆盖范围较小。

光纤直放站在设计时无需考虑安装地点能否接收到信号;不需考虑收发隔离问题,选址方便;覆盖天线可根据需要采用全向或定向天线。

另外射频信号能够在很小的传送损失的情况下被传送到远达20公里的远处, 光缆很细,容易铺设。

因此,设计和施工的灵活性大。

移动通信,通信工程师的家园,通信人才,求职招聘,网络优化,通信工程,出差住宿,通信企业黑名单+e$t*h&K7M _,Y)EMSCBSC 移动通信论坛"{4J9s#B3q#r4X.L3l/M(3)避免了同频干扰,可全向覆盖,干扰少7n5{5M0d,E4H'a光纤直放站是为了扩大移动电话基地站的覆盖范围,把CDMA移动电话信号变成光纤后,从基地站到远程地区,可使干扰及插入损失减小到最小。

光直放站技术指标

光直放站技术指标
技术指标:
测试项目
指标要求
下行
上行
频率范围
935—954MHZ
890—909MHZ
954-960MHz
909-915MHz
最大输出功率
27—46dBm
20—46dBm
自动电平控制(ALC)
在最大功率处输入再增加10dB,输出功率应保持在2dB之内或关闭
增益Gain
50-70dB
增益调节范围
≥30dB
9KHz-150KHZ:-36dBm/1KHz
150KHz-30MHZ:-36dBm/10KHz
30MHz-1GHZ:-36dBm/100KHz
1GHz-12.75GHZ:-30dBm/1MHz
825MHz-835MHZ:-47dBm/100KHz
870MHz-880MHZ:-47dBm/100KHz
1.8GHz-1.92GHZ:-47dBm/100KHz
3.4GHz-3.53GHZ:-47dBm/100KHz
互调衰减
工作频带内
≤-36dBm/30KHz
工作频带外(偏离工作频率带缘2.5MHZ之外)
9KHz---1GHz(含1GHz):-36dBm/30KHz
1GHz--12.75GHz:-30dBm/30KHz
增益调节步长
1dB
增益调节线性
-10dB
±1.0dB
-20dB
±1.0dB
-Hale Waihona Puke 0dB±1.5dB带内波动
≤3dB
噪声系数
≤5dB(最大增益时)(下行时不做要求)
电压驻波比
≤1.4
时延
≤5.0us(应用于声表面滤波器)
工作频带内

云海光纤直放站,产品介绍

云海光纤直放站,产品介绍

输出功率 增益调节 带内平坦度 每载频带内杂散发射(ACPR) 工作频带内杂散发射 工作频带外杂散发射 噪声系数 时延 输入输出电压驻波比 波形质量因数
上行:5W、10W、20W:-10dbm 1~25db <3db ≤-45dBc/30KHz, f0±750KHz ≤-65dBc/30KHz, f0±1.98KHz ≤-22dBm/30KHz ≤-36dBm, 9KHz~1GHz ≤-30dBm, 1GHz~12.75GHz 上行:≤5dB ≤1.5μ s ≤1.5 下行:>0.950 上行:>0.960
CDMA800无线宽带系列 设备的主要特点
1:良好的系统性能 2:全部采用模块化结构,可靠性高,易于维修
3:提供本地和远程监控功能,可以接入网管中心
4:完善的保护功能 5:支持交流单独供电、-48V 直流单独供电、交流和后备电池供电 等多种供电形式
深圳云海通讯
2
CDMA800干放系列 外形尺寸
深圳云海通讯
3
CDMA800干放系列
远端机系统组成
CDMA800 系列光纤宽带直放站远端机主要由:上行低噪 放单元、下行放大器、下行功放单元、远端机光模块、波分复
用器、双工器、主控制单元、整机电源、交流停电检测单元等
组成。
深圳云海通讯
3
外部告警 本地调测 电源接口
TO BTS
TO SERVICE
接地
ALARM LOC AC(DC)
施主天线接口
重发天线接口
深圳云海通讯
1
CDMA800无线宽带系列
主要特性参数
工作频段 最大增益 上行:825~835MHz,下行:870~880MHz 下行:5W:85db 10W:93db 上行:5W、10W:85db 下行:5W:37dbm 10W:40dbm 20W:96db 20W:89db 20W:43dbm

光纤直放站性能参数

光纤直放站性能参数
重量
9KG
面板LED指示
电源,发射,接收,亚音,辅助,告警。
MTBF
>100000小时
发射指标
发射功率
50W(60C0)连续发射
临道功率
≤-80dB
杂散射频分量
≤-90dB
频率稳定度
≤1.5ppm
剩余调频
≤-50dB
音频失真
≤2%
发射调制特性
DC to 3.4kHz
接收指标
灵敏度
≤-117dBm(SINAD =12 dB)
光纤直放站
序号
项目
技术参数
下行
上行
1
频率范围
361MHz~365MHz
351MHz~355MHz
2
最大输出功率
2W: 33±1dBm
5W: 37±1dBm
10W: 40±1dBm
20W: 43±1dBm
0±1dBm
3
最大增益
2W/5W: 60±3dB
2W/5W: 60±3dB
10W/20W: 65±3dB
6
噪声系数(最大增益时)
≤4dB
≤6dB(一拖四)
7
自动电平控制(ALC)
在最大功率处,输入再增加10dB,输出功率变化小于2dB,输入信号电平超过10dB时,输出功率保持在最大输出功率的±2dB之内或关闭输出。控制范围≥30 dB。
8
带内波动
≤3dB
9
输入/输出电压驻波比
≤1.4
10
时延
≤5.0μs
计算机调整的项目
接收频率、发射频率、发射频偏、接收输出电平、输出功率等
率等
11
杂散发射
工作频带内

直放站指标参数详解

直放站指标参数详解

直放站设备指标参数详解1.工作频段工作频段是指直放站在线性输出状态下的实际工作频率范围,根据需要设备可使用工作频段的全部和部分。

对应于900MHz/1800MHz频段:上行 885~909MHz/1710~1730MHz下行 930~954MHz/1805~1825MHz2.标称最大输出功率2. 1定义标称(最大)输出功率是指直放站在线性工作区内所能达到的最大输出功率,此最大输出功率应满足以下条件:(a)输入信号为GSM连续波信号;(b)增益为最大增益;(c) 在网络应用中不应超过此功率2.2 测量方法1.按图1所示连接测试系统;图1:标称(最大)输出功率测试2.将GSM信号发生器输出通过电缆接至被测设备输入端口,再将功率衰减器及连接电缆总损耗值作为偏置输入GSM分析仪或功率计中;3.关闭反向链路(测量前向输出功率)或关闭前向链路(测量反向输出功率);4.将GSM信号发生器设置为该直放站工作频率范围内的中心频率或指配信道的中心频率;将被测直放站增益调到最大;5.调节GSM信号发生器的输出电平直至ALC启控点,GSM分析仪或功率计上直接显示的每信道功率应在被测直放站厂商声明的最大输出功率的容差范围内;6.记录被测直放站的输出功率电平L out(dBm)及输入电平(GSM信号发生器输出电平减去连接电缆的损耗值)L in(dBm);7. 对于移频直放站应对近端单元和远端单元分别测量。

3.增益3. 1最大增益及误差3.1.1 定义最大增益是指直放站在线性工作范围内对输入信号的最大放大能力。

最大增益误差是指最大增益的实测值与卖方声明值之间的差值。

3.1.2 测量方法1.测试系统及测试步骤同2.2图1;2.最大增益为Gmax= Lout-Lin(dB)(1)(dB)(2)3.增益误差为△= Gmax-G厂声明4. 对于移频直放站应对近端单元和远端单元分别测量。

3.2增益调节范围3.2.1 定义增益调节范围是指当直放站增益可调时,其最大增益和最小增益的差值。

1、直放站主要技术指标及PICO直放站介绍(税中华)

1、直放站主要技术指标及PICO直放站介绍(税中华)

≤45dB
12,5 MHz f_offset
≤35dB
带外增益是指被测直放站对工作频率外信号的放大能力。 测试时,直放站处于最大增益; 该指标与增益有较大的关系。
A decade struggle love in GRENTECH
10、GMSK调制精度的指标要求
类型 GSM直放站
指标要求
说明
直放站的噪声系数对施主基站的影响, 主要表现在直放站的上行噪声引入施主基 站,从而降低施主基站接收机的接收灵敏 度,减小了施主基站的覆盖范围,甚至引 起掉话率和误码率的上升。
重发端
直放站
施主端
A decade struggle love in GRENTECH
7、杂散发射的指标要求
GSM 直放站
5MHz信道滤 波器
衰减器




WCDMA信号
5MHz信道滤
待测直放
频谱分
发生器1
波器

析仪
输入互调是指两个带外RF干扰信号的三阶或更高阶互调导致的带内干扰信号 输出互调是指在直放站输出端口输入一个比期望信号电平低30dB的WCDMA调制信号时的互
调产物。不超过本机规定的杂散发射和频谱发射模板要求。 输入互调时,调整两个干扰信号频率使得尽可能低阶的交调信号出现在工作频带中心频
指标要求
说明
工作频带内:选频直放站 应≤-36dBm或≤-66dBc , 宽带直放站应≤-36dBm或
≤-60dBc
工作频带内≤15dBm/30kHz
当工作频带内有两个及以上信号输 入直放站后,由于直放站的非线性而 在其输出端口产生的与两个或多个入 信号有特定关系的产物为互调产物 最大增益时测试。 GSM频率间隔最小为400kHz。 CDMA频率间隔最小为1.23MHz。

直放站、干放输入功率计算

直放站、干放输入功率计算

1 干放的输入信号范围
⏹干放特性参数
工作频段:上行:825MHz~835MHz; 下行:870MHz~880MHz
干放最大非损坏输入功率为10dBm
增益变化范围:25~45dB
⏹干放输入功率范围:
2W干放输入(导频功率):-15~-5dBm
5W干放输入(导频功率):-11~-1dBm
10W干放输入(导频功率):-8~2dBm
2 无线直放站的输入信号范围
⏹无线直放站特性参数
工作频段:上行:825MHz~835MHz; 下行:870MHz~880MHz
增益变化范围:62~92dB
⏹无线直放站输入功率范围:
2W无线直放站输入(导频功率):-62~-52dBm
5W无线直放站输入(导频功率):-58~48dBm
10W无线直放站输入(导频功率):-55~-45dBm
20W无线直放站输入(导频功率):-52~-42dBm
⏹无线直放站输入信号要求:
无线直放站的信源选取需要纯净,以1X导频为主要参考指标,其主导信号质量要求Ec/Io大于-7dB,第1导频信号强度比第2导频信号强度大6dB。

3 光纤直放站的输入信号范围
⏹光纤直放站特性参数
工作频段:上行:825MHz~835MHz; 下行:870MHz~880MHz
光接收功率:-9~4dBm
光输出功率:1~4dBm
增益变化范围:35~65dB
⏹光纤直放站输入功率范围:
2W光纤直放站输入(导频功率):-15~-5dBm
5W光纤直放站输入(导频功率):-11~1dBm 10W光纤直放站输入(导频功率):-8~2dBm 20W光纤直放站输入(导频功率):-5~5dBm 注:该输入功率范围可支持20KM拉远。

光纤直放站光模块的规格

光纤直放站光模块的规格
(条件:1m光纤直联)
7、带LD,PD检测告警功能。
8、FSK功能可选。
Item
Specifications
Frequency range
CDMA/GSM/SCDMA/DCS/WCDMA/CDMA2000/TD-SCDMA (to be customized)
Flatness
0.5dB(typical value), 1dB(max. value)
1、带内平坦度:0.5dB(典型值), 1dB(最大值)
2、三阶互调:-65dBc(典型值),-58dBc(最大值)
3、输入输出驻波比:1.3(典型值),1.5(最大值)
4、输入输出隔离度:65dB(典型值),55dB(最大值)
5、底部噪声:-135dBm/Hz(典型值)
6、射频增益:0dB-6dB可调(最小值),0dB-9dB可调(典型值)
光纤直放站光模块
电气接口:DB9芯母头
管脚定义:
管脚
定义
ቤተ መጻሕፍቲ ባይዱ说明
PIN1
FSK DISABLE
FSK使能,TTL高电平/悬空:ENABLE,低电平:DISABLE
PIN2
GND
PIN3
+12V
PIN4
TX DATA
数据发,RS232接口
PIN5
RX DATA
数据收,RS232接口
PIN6
NC
PIN7
LD ALARM
激光器发无光告警,TTL高电平告警
PIN8
LD DISABLE
激光器使能,TTL高电平/悬空:ENABLE,低电平:DISABLE
PIN9
PD ALARM
探测器收无光告警,TTL高电平告警

光纤直放站组成及工作原理

光纤直放站组成及工作原理

一、光纤直放站组成及工作原理
该产品采用光波分复用方式,利用单根光纤直接传送射频信号。

车站电台发出的下行信号被耦合到光纤直放站近端机,近端机通过电/光转换将信号发射到光纤中传播至远端机,远端机再通过光/电转换将信号通过天线或泄漏电缆辐射至空间覆盖弱场强区域。

机车电台发出的上行信号被光纤直放站远端机接收,远端机通过电/光转换将信号发射到光纤中传播至近端机,近端机再通过光/电转换将信号耦合至车站电台。

光收发单元实现信号的电光转换和光电转换,其内置了光波分复用器。

图1 光纤直放站系统框图
光发射功率:
近端机正向光输出:(4±2)dBm(光功率)
远端机反向光输出:(4±2)dBm(光功率)
二、光路参数
三、光纤直放站配套程式。

电信数光纤直放站跟模拟直放站工程运用指导资料

电信数光纤直放站跟模拟直放站工程运用指导资料
数据导入的操作路径相对数据导入操作来说进行反向操作,把保存的导出 数据模版导入即可。
需要注意的是导入的数据中的设备编号、系统时间等配置都是导出设备的, 需要进行具体的调整。
6. 联机调试
开通测试
通话测试完毕要再次确认有无干扰基站 。 开通调试完毕后,记下各设置参数,最好能对
各配置项进行截图,以便后期维护和做竣工文 件时使用。
近端机:标准19”2U机箱,88×482×360(mm) 远端机:180×250×500 (mm )
防护等级
符合IP30(近端机);符合IP65(远端机)
重量
近端机:约5kg远端机:约25kg
工作温度
近端机:0℃~+55℃ 远端机:-40℃~+55℃
1. 主要产品性能指标
与同类产品主要指标差异
DFR-3210 数字化宽带 具有AGC(自动增益控制)功能 光输出功率-9dBm~-3dBm 1台近端理论最多支持24台远端 可采用星形菊花链混合组网 支持自动或手动时延调整 时延≤13μs
链连接)的OP2连接。
6. 联机调试
远端机开关量设置
降噪功能选项(远端机) DFR-3210宽带数字光纤直放站不采用降噪功能,在降噪功能选项中
选择设置“不实现降噪功能”,否则影响覆盖效果。
6. 联机调试
近端机衰减设置
在可调范围内调整上、下行增益,使下行输出功率达到设计要求,上下行链 路平衡,保证上行输出噪声电平不干扰基站。
设置完成之后,当进行过一次切换的设备之间再进行切换时,就不需再重新读 取数据,可以直接切换到要切换的设备配置界面。
6. 联机调试
其他操作参数设置
如果要进行多台设备,并且各台设备的配置基本一致时,当配置好一台设 备后,可以通过数据导出、导入数据模版对其他设备直接进行数据配置。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
10W/20W: 65±3dB
2W/5W: 55±3dB(光衰5dB)
2W/5W: 55±3dB(光衰5dB)
10W/20W: 50±3dB(光衰5dB)
10W/20W: B/1dB
5
增益调节误差
增益在0~20dB时,误差≤1dB;增益在21~31dB时,误差≤1.5dB
光纤直放站
序号
项目
技术参数
下行
上行
1
频率范围
361MHz~365MHz
351MHz~355MHz
2
最大输出功率
2W: 33±1dBm
5W: 37±1dBm
10W: 40±1dBm
20W: 43±1dBm
0±1dBm
3
最大增益
2W/5W: 60±3dB
2W/5W: 60±3dB
10W/20W: 65±3dB
静噪门限范围
-111-- -119dBm(8dB可调)
接收频率稳定度
≤1.5ppm
邻频道选择性
≥80dB
互调抗扰性
≥90dB
静噪关闭时间
≤100ms
静噪启动时间
≤20ms
音频失真系数
<2%
音频输出功率
≥1W,自带扬声器
其他
计算机接口
RS-232
计算机可实时监视项目
前向功率、反向功率、驻波比、锁相环电压、工作温度等
远端机:600*400*140mm(L*W*H)
17
工作温度
-25℃~+55℃(-类型II)
18
湿度范围
≤95%
19
MTBF
≥50000h
20
监控
具备本地监控和远程监控功能
本地监控:232;
远程监控:(用户可根据实际情况选择数传方式)
5
项 目
指 标
一般性指标
频率范围
400-470MHZ
调制方式
FM,2点调制
6
噪声系数(最大增益时)
≤4dB
≤6dB(一拖四)
7
自动电平控制(ALC)
在最大功率处,输入再增加10dB,输出功率变化小于2dB,输入信号电平超过10dB时,输出功率保持在最大输出功率的±2dB之内或关闭输出。控制范围≥30 dB。
8
带内波动
≤3dB
9
输入/输出电压驻波比
≤1.4
10
时延
≤5.0μs
11
杂散发射
工作频带内
FL~f0-600kHz/f0+600kHz~FH≤-60dBc/30kHz(-36dBm/3kHz)
工作频带外
9kHz~1GHz:≤-36dBm
1GHz~12.75GHz:≤-30dBm
12
互调衰减
工作频带内
≤-50dBc
≤-50dBc
工作频带外
9kHz~1GHz:≤-36dBm/100kHz
计算机调整的项目
接收频率、发射频率、发射频偏、接收输出电平、输出功率等
率等
1GHz~12.75GHz:≤-30dBm/1MHz
13
带外增益
≥400kHz
≤50dB
≥600kHz
≤40dB
≥1MHz
≤35dB
≥5MHz
≤25dB
14
射频连接方式
N/F,50Ω
15
供电方式
近端机:AC220V或DC-48V可选
远端机:AC220V
16
外形尺寸
近端机:370*310*135mm(L*W*H)
重量
9KG
面板LED指示
电源,发射,接收,亚音,辅助,告警。
MTBF
>100000小时
发射指标
发射功率
50W(60C0)连续发射
临道功率
≤-80dB
杂散射频分量
≤-90dB
频率稳定度
≤1.5ppm
剩余调频
≤-50dB
音频失真
≤2%
发射调制特性
DC to 3.4kHz
接收指标
灵敏度
≤-117dBm(SINAD =12 dB)
频率合成
收发独立锁相环路
信道间隔
25KHz/20KHz/12.5KHz可编程
信道数量
255个,软件编程
工作电压
直流13.8V±20﹪
工作电流
<500mA(接收,典型460mA)
<10A(50W发射,13.8V)
工作温度
-30~+60℃
尺寸
2U高,330毫米深,含风扇
整体物理尺寸
89毫米高,360毫米深,483毫米宽
相关文档
最新文档
