电容电感计算公式

电容电感计算公式电容和电感是电路中常见的两个元件，它们分别用于存储电荷和储存能量。

在电路分析和设计中，计算电容和电感的数值是非常重要的。

1.电容的计算公式：电容的数值表示了一个电容器可以存储的电荷量。

电容的计算公式如下：C=Q/V其中，C表示电容的数值，单位为法拉(F)；Q表示电容器中储存的电荷量，单位为库仑(C)；V表示电容器的电压，单位为伏特(V)。

例如，如果一个电容器中储存的电荷量为5库仑，电容器的电压为2伏特，则电容的数值为：C=5C/2V=2.5法拉2.电感的计算公式：电感是指电流通过一个线圈时所产生的磁场而产生的感应电势。

电感的计算公式如下：L=Φ/I其中，L表示电感的数值，单位为亨(Ω)；Φ表示通过一个线圈时产生的磁通量，单位为韦伯(Wb)；I表示通过线圈的电流，单位为安培(A)。

例如，如果通过一个线圈产生的磁通量为2韦伯，通过线圈的电流为0.5安培，则电感的数值为：L=2Wb/0.5A=4亨3.电容的其他计算公式：除了以上的基本计算公式外，电容还有其他一些常见的计算公式：-电容的能量计算公式：E=0.5*C*V^2其中，E表示电容器的储存能量，单位为焦耳(J)；C表示电容的数值，单位为法拉(F)；V表示电容器的电压，单位为伏特(V)。

-多个电容器并联时的总电容：C_total = C1 + C2 + C3 + ...其中，C_total表示总电容的数值，C1、C2、C3等表示各个电容的数值。

-多个电容器串联时的总电容：1 / C_total = 1 / C1 + 1 / C2 + 1 / C3 + ...其中，C_total表示总电容的数值，C1、C2、C3等表示各个电容的数值。

4.电感的其他计算公式：除了基本的计算公式外，电感还有其他一些常见的计算公式：-电感的能量计算公式：E=0.5*L*I^2其中，E表示电感的储存能量，单位为焦耳(J)；L表示电感的数值，单位为亨(Ω)；I表示通过线圈的电流，单位为安培(A)。

信号处理中电感串联电容的计算公式

信号处理中，电感和电容是非常重要的元件，它们在电路中起着至关重要的作用。

电感和电容串联时，计算其等效电容是一个常见的问题。

在信号处理中，了解这个计算公式对于设计和分析电路是非常有帮助的。

在信号处理中，我们经常会碰到电感和电容串联的情况，需要计算它们的等效电容。

这个计算公式可以帮助我们更好地理解电路的特性，进而设计出更优秀的电路。

我们来看一下电感和电容的基本概念。

电感是指电流通过时产生的磁场所储存的能量，用单位“亨利”（H）来表示；而电容则是指电压施加时所存储的电荷量，用单位“法拉”（F）来表示。

电感和电容的串联，会产生一些特殊的电路特性，因此需要计算其等效电容。

在电感和电容串联时，其等效电容的计算公式为：\[ C_{eq} = \frac{1}{\frac{1}{C_1}+\frac{1}{C_2}} \]其中，\( C_{eq} \)表示等效电容，\( C_1 \)和\( C_2 \)分别表示串联的电感和电容。

这个公式可以帮助我们快速计算出串联电感和电容的等效电容。

在实际应用中，了解这个计算公式对于电路设计和分析是非常重要的。

通过计算等效电容，我们可以更好地理解电路中的特性，为电路设计提供重要的参考。

在信号处理中，电感和电容串联的电路也广泛应用于滤波器、谐振器等电路中，计算其等效电容可以帮助我们更好地理解电路的频率响应特性。

个人认为在计算等效电容时，除了公式的应用，还需要结合具体的电路环境和特性进行分析。

有时候，简单的公式计算并不能完全反映电路的特性，需要结合实际情况进行综合分析。

在应用计算公式的我们也需要对电路的工作原理和特性有一个全面的理解。

总结而言，电感和电容串联的等效电容计算公式\( C_{eq} =\frac{1}{\frac{1}{C_1}+\frac{1}{C_2}} \) 在信号处理中具有重要的意义。

通过这个公式，我们可以快速计算出串联电感和电容的等效电容，从而更好地理解电路的特性和设计优化。

电感的计算方法和BOOST升压电路的电感、电容计算

电感计算方法加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ?(2*3.14159) ?F (工作频率) =360 ?(2*3.14159) ?7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ?圈直径 (吋) 圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ?2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。

例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4?.14?.5?0 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2。

电感和电容的储能计算公式

电感和电容的储能计算公式电感计算公式：⽅法1、L=µ×Ae*N2/ l其中：L表⽰电感量、µ表⽰磁⼼的磁导率、Ae表⽰磁⼼的截⾯积、N表⽰线圈的匝数、lm表⽰磁⼼的磁路长度。

⽅法2、经验公式：L=（k*µ0*µs*N2*S）/l其中µ0 为真空磁导率=4π*10（-7）。

（10的负七次⽅）µs 为线圈内部磁芯的相对磁导率，空⼼线圈时µs=1N2 为线圈圈数的平⽅S 线圈的截⾯积，单位为平⽅⽶l 线圈的长度，单位为⽶k 系数，取决于线圈的半径（R）与长度（l）的⽐值。

计算出的电感量的单位为亨利（H）。

电容计算公式实践证明：任⼀电容器容纳电荷的情况和⼀个篮球容纳⽓体的情况类似。

篮球⼤⽓的⽓压越⼤，则容纳的⽓体越多；电容器所加电压越⼤，则容纳的电荷也越多。

这样⼀来，要衡量它容纳电荷的本领，就必须在同⼀电压下来衡量，单位电压下所能容纳电荷的多少叫电容，⽤C表⽰，单位法拉：C=q/U上公式中q是电容器在外家电压U时所容纳的电荷量。

实际使⽤中常见的电容器的容量在其被制造出来时都有表明，电容器元件表⾯的数字或者⾊环就包含了容量信息。

1法拉等于1库仑每伏特，即电容为1法拉的电容器，在正常操作范围内，每增加1伏特的电势差可以多储存1库仑的电荷。

电容单位换算电容的容量单位是法拉（⽤字母F表⽰），但是在实际应⽤上，法拉这⼀单位太⼤了。

往往使⽤最多的是微法（uF）或⽪法（PF）。

1F=1000,000微法=106微法（uF）1uF=1000,000⽪法=106⽪法（PF）电容的⼤⼩与电容器的⼏何尺⼨和介质的性质有关。

除了电容器有电容外，在实际中，电⽓设备、线路与部件都具有⾃然形成的电容。

如较长的输电线之间，较长的电缆都具有电容。

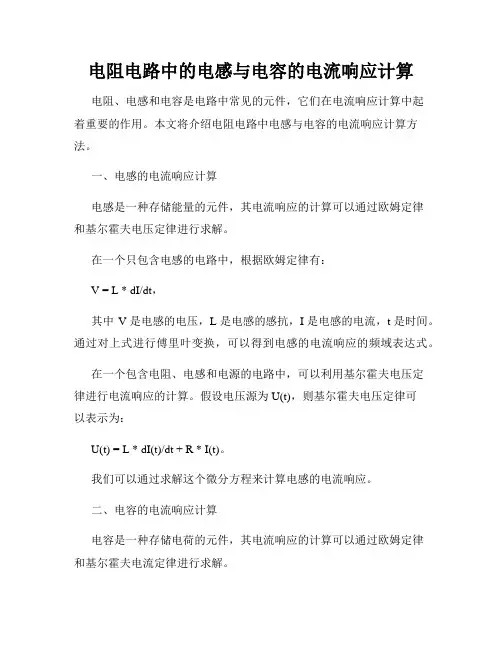

电阻电路中的电感与电容的电流响应计算

电阻电路中的电感与电容的电流响应计算电阻、电感和电容是电路中常见的元件，它们在电流响应计算中起着重要的作用。

本文将介绍电阻电路中电感与电容的电流响应计算方法。

一、电感的电流响应计算电感是一种存储能量的元件，其电流响应的计算可以通过欧姆定律和基尔霍夫电压定律进行求解。

在一个只包含电感的电路中，根据欧姆定律有：V = L * dI/dt，其中V是电感的电压，L是电感的感抗，I是电感的电流，t是时间。

通过对上式进行傅里叶变换，可以得到电感的电流响应的频域表达式。

在一个包含电阻、电感和电源的电路中，可以利用基尔霍夫电压定律进行电流响应的计算。

假设电压源为U(t)，则基尔霍夫电压定律可以表示为：U(t) = L * dI(t)/dt + R * I(t)。

我们可以通过求解这个微分方程来计算电感的电流响应。

二、电容的电流响应计算电容是一种存储电荷的元件，其电流响应的计算可以通过欧姆定律和基尔霍夫电流定律进行求解。

在一个只包含电容的电路中，根据欧姆定律有：I = C * dV/dt，其中I是电容的电流，C是电容的电容量，V是电容的电压，t是时间。

通过对上式进行傅里叶变换，可以得到电容的电流响应的频域表达式。

在一个包含电阻、电容和电源的电路中，可以利用基尔霍夫电流定律进行电流响应的计算。

假设电压源为U(t)，则基尔霍夫电流定律可以表示为：I(t) = C * dV(t)/dt + (1/R) * V(t)。

我们可以通过求解这个微分方程来计算电容的电流响应。

三、电感和电容同时存在的电流响应计算在一个包含电阻、电感、电容和电源的电路中，可以利用基尔霍夫电压定律和基尔霍夫电流定律进行电流响应的计算。

假设电压源为U(t)，电感为L，电容为C，电阻为R，根据基尔霍夫电压定律和基尔霍夫电流定律，可以得到以下微分方程：U(t) = L * dI(t)/dt + R * I(t) + 1/C * ∫I(t)dt。

我们可以通过求解这个微分方程来计算电感和电容同时存在时的电流响应。

BOOST升压电路的电感、电容计算

BOOST升压电路的电感、电容计算已知参数：输入电压：12V --- Vi 输出电压：18V ---Vo输出电流：1A --- Io输出纹波：36mV --- Vpp工作频率：100KHz --- f1：占空比稳定工作时，每个开关周期，导通期间电感电流的增加等于关断期间电感电流的减少，即Vi*don/(f*L)=(Vo+Vd-Vi)*(1-don)/(f*L),整理后有don=(Vo+Vd-Vi)/(Vo+Vd),参数带入，don=0.5722：电感量先求每个开关周期内电感初始电流等于输出电流时的对应电感的电感量其值为Vi*(1-don)/(f*2*Io) ，参数带入，Lx=38.5uH,deltaI=Vi*don/(L*f)，参数带入，deltaI=1.1A当电感的电感量小于此值Lx时，输出纹波随电感量的增加变化较明显，当电感的电感量大于此值Lx时，输出纹波随电感量的增加几乎不再变小，由于增加电感量可以减小磁滞损耗，另外考虑输入波动等其他方面影响取L=60uH，deltaI=Vi*don/(L*f),参数带入，deltaI=0.72A，I1=Io/(1-don)-(1/2)*deltaI,I2= Io/(1-don)+(1/2)*deltaI，参数带入，I1=1.2A,I2=1.92A3：输出电容：此例中输出电容选择位陶瓷电容，故 ESR可以忽略C=Io*don/(f*Vpp),参数带入，C=99.5uF，3个33uF/25V陶瓷电容并联4：磁环及线径：查找磁环手册选择对应峰值电流I2=1.92A时磁环不饱和的适合磁环Irms^2=(1/3)*(I1^2+I2^2-I1*I2)，参数带入，irms=1.6A按此电流有效值及工作频率选择线径其他参数：电感：L 占空比：don初始电流：I1 峰值电流：I2 线圈电流：Irms输出电容：C 电流的变化：deltaI 整流管压降：Vd。

电感和电容的阻抗公式

电感和电容的阻抗公式
电感和电容是电路中常见的两种元件，它们在电路中起着不同的作用。

电感是指电流通过导线时产生的磁场所储存的能量，而电容则是指两个导体之间储存的电荷所具有的能量。

在电路中，电感和电容的阻抗可以通过不同的公式来计算。

电感的阻抗公式为Z_L = jωL，其中Z_L表示电感的阻抗，j表示虚数单位，ω表示角频率，L表示电感的感值。

而电容的阻抗公式为Z_C = 1/(jωC)，其中Z_C表示电容的阻抗，C表示电容的容值。

电感和电容的阻抗是由频率决定的。

当频率较低时，电感的阻抗较大，而电容的阻抗较小；当频率较高时，电感的阻抗较小，而电容的阻抗较大。

这是因为电感对于频率较低的信号具有较大的阻抗，而电容对于频率较高的信号具有较大的阻抗。

电感和电容的阻抗公式告诉我们，在不同频率下，它们对电路中电流的阻碍程度是不同的。

通过对电感和电容的阻抗进行合理的选择和组合，我们可以实现对电路中电流的控制和调节。

总结一下，电感和电容的阻抗公式为Z_L = jωL和Z_C = 1/(jωC)，它们分别描述了电感和电容对电路中电流的阻碍程度。

在电路设计中，我们可以根据需要选择合适的电感和电容元件，以实现对电流的控制和调节。

电感和电容的阻抗公式为我们提供了理论基础，帮助我们更好地理解电路中的电感和电容的作用。

通过合理应用电感和电
容，我们可以设计出更加复杂和高效的电路系统，满足不同的应用需求。

交流电路电感电容串联和并联的计算

交流电路电感电容串联和并联的计算交流电路中的电感和电容元件在串联和并联时具有不同的计算方法。

首先我们来看一下电感和电容的特点以及串联和并联的基本概念。

1.电感和电容的特点电感（L）和电容（C）是被动元件，用于储存和处理电能。

电感储存电能的方式是通过产生磁场，而电容则通过储存电荷的方式储存电能。

电感的单位是亨利（H），表示当通过一个电流变化速率为1安培/秒时，其产生的磁通量变化速率为1韦伯/亨利。

电感对交流电的元件具有阻抗特性，即在交流电路中电感对电流具有阻碍作用，其阻抗（ZL）与频率（f）成正比。

电容的单位是法拉（F），表示当电容器两极板间的电压变化速率为1伏特/秒时，其充放电时存储或释放的电荷量为1库仑。

电容对交流电的元件具有容抗特性，即在交流电路中电容对电流具有阻碍作用，其容抗（ZC）与频率（f）成反比。

2.串联电感和电容的计算串联是指将电感和电容元件按顺序连接在一起，形成一个串联电路。

串联电感和电容的总阻抗是各元件阻抗之和。

对于串联电感元件，其总阻抗（ZL_total）可通过下式计算：ZL_total = ZL1 + ZL2 + … + ZLn对于串联电容元件，其总阻抗（ZC_total）可通过下式计算：ZC_total = (1/ZC1 + 1/ZC2 + … + 1/ZCn)^-13.并联电感和电容的计算并联是指将电感和电容元件同时连接到一个节点上，形成一个并联电路。

并联电感和电容的总阻抗是各元件阻抗的倒数之和的倒数。

对于并联电感元件，其总阻抗（ZL_total）可通过下式计算：ZL_total = (1/ZL1 + 1/ZL2 + … + 1/ZLn)^-1对于并联电容元件，其总阻抗（ZC_total）可通过下式计算：ZC_total = ZC1 + ZC2 + … + ZCn4.并联电感和电容的共振在一些特定频率下，电感和电容的串联和并联可能会产生共振现象。

共振频率是指电路中电感和电容元件共同产生最大电压或最大电流时的频率。

DCDC电容电感计算

BOOST电路的电感、电容计算升压电路的电感、电容计算已知参数: 输入电压:12V --- Vi输出电压:18V ---Vo输出电流:1A --- Io输出纹波:36mV --- Vpp工作频率:100KHz --- f其他参数:电感:L 占空比:D初始电流:I1 峰值电流:I2 线圈电流:Irms输出电容:C 电流的变化:deltaI 整流管压降:Vd*****************************************************1:占空比稳定工作时,每个开关周期导通期间电感电流的增加等于关断期间电感电流的减少,即Vi*D/(f*L)=(Vo+Vd-Vi)*(1-D)/(f*L),整理后有D=(Vo+Vd-Vi)/(Vo+Vd),参数带入,D=0.5722:电感量先求每个开关周期内电感初始电流等于输出电流时的对应电感的电感量,其值为Vi*(1-D)/(f*2*Io),参数带入,Lx=38.5uH,deltaI=Vi*D/(L*f),参数带入,deltaI=1.1A当电感的电感量小于此值Lx时,输出纹波随电感量的增加变化较明显,当电感的电感量大于此值Lx时,输出纹波随电感量的增加几乎不再变小,由于增加电感量可以减小磁滞损耗,另外考虑输入波动等其他方面影响取L=60uH,deltaI=Vi*D/(L*f),参数带入,deltaI=0.72A,I1=Io/(1-D)-(1/2)*deltaI,I2= Io/(1-D)+(1/2)*deltaI,参数带入,I1=1.2A,I2=1.92A3:输出电容:此例中输出电容选择位陶瓷电容,故ESR可以忽略C=Io*D/(f*Vpp),参数带入,C=99.5uF,3个33uF/25V陶瓷电容并联4:磁环及线径:查找磁环手册选择对应峰值电流I2=1.92A时磁环不饱和的适合磁环Irms^2=(1/3)*(I1^2+I2^2-I1*I2),参数带入,irms=1.6A按此电流有效值及工作频率选择线径。

电容电感计算公式-资料类

电容电感计算公式－资料类关键信息项：1、电容计算公式名称：＿___________________________表达式：＿___________________________适用条件：＿___________________________单位：＿___________________________2、电感计算公式名称：＿___________________________表达式：＿___________________________适用条件：＿___________________________单位：＿___________________________11 引言本协议旨在提供关于电容和电感计算公式的详细资料，以促进对电路中这两个重要元件的理解和应用。

111 电容的定义和基本原理电容是指在给定电位差下的电荷储藏量。

其基本原理是通过两个导体之间的电场来存储电荷。

112 常见的电容计算公式1121 平行板电容器的电容计算公式表达式：C ＝ε A ／ d其中，C 表示电容，ε 表示介电常数，A 表示平行板的面积，d 表示平行板之间的距离。

适用条件：适用于平行板电容器，且假设电场均匀分布。

单位：电容的单位是法拉（F），介电常数的单位取决于介质材料，面积的单位是平方米（m²），距离的单位是米（m）。

1122 圆柱形电容器的电容计算公式表达式：C ＝2 π ε L ／ ln(R2 ／ R1)其中，L 表示圆柱的长度，R2 表示外圆柱的半径，R1 表示内圆柱的半径。

适用条件：适用于圆柱形电容器，且假设电场沿径向分布。

单位：电容单位为法拉（F），介电常数单位取决于介质，长度单位为米（m），半径单位为米（m）。

113 影响电容大小的因素电容的大小受到以下因素的影响：1131 导体间的距离：距离越小，电容越大。

1132 导体的面积：面积越大，电容越大。

1133 介质的介电常数：介电常数越大，电容越大。

BOOST升压电路的电感、电容计算

【转】 BOOST升压电路的电感、电容计算已知参数：输入电压：12V --- Vi输出电压：18V ---Vo输出电流：1A --- Io输出纹波：36mV --- Vpp工作频率：100KHz --- f************************************************************************1：占空比稳定工作时，每个开关周期，导通期间电感电流的增加等于关断期间电感电流的减少，即Vi*don/(f*L)=(Vo+Vd-Vi)*(1-don)/(f*L),整理后有don=(Vo+Vd-Vi)/(Vo+Vd),参数带入，don=0.5722：电感量先求每个开关周期内电感初始电流等于输出电流时的对应电感的电感量其值为Vi*(1-don)/(f*2*Io)，参数带入，Lx=38.5uH,deltaI=Vi*don/(L*f)，参数带入，deltaI=1.1A当电感的电感量小于此值Lx时，输出纹波随电感量的增加变化较明显，当电感的电感量大于此值Lx时，输出纹波随电感量的增加几乎不再变小，由于增加电感量可以减小磁滞损耗，另外考虑输入波动等其他方面影响取L=60uH，deltaI=Vi*don/(L*f),参数带入，deltaI=0.72A，I1=Io/(1-don)-(1/2)*deltaI,I2= Io/(1-don)+(1/2)*deltaI，参数带入，I1=1.2A,I2=1.92A3：输出电容：此例中输出电容选择位陶瓷电容，故 ESR可以忽略C=Io*don/(f*Vpp),参数带入，C=99.5uF，3个33uF/25V陶瓷电容并联4：磁环及线径：查找磁环手册选择对应峰值电流I2=1.92A时磁环不饱和的适合磁环Irms^2=(1/3)*(I1^2+I2^2-I1*I2)，参数带入，irms=1.6A按此电流有效值及工作频率选择线径其他参数：电感：L 占空比：don初始电流：I1 峰值电流：I2 线圈电流：Irms 输出电容：C 电流的变化：deltaI 整流管压降：Vd。

电感和电容的计算公式

电感和电容的计算公式嘿，咱们来聊聊电感和电容的计算公式！在咱们学习电学的奇妙世界里，电感和电容那可是相当重要的角色。

先来说说电感。

电感的计算公式是L = Φ / I ，这里的 L 表示电感，Φ 是通过线圈的磁通量，I 则是电流。

就像有一次我在实验室里做实验，摆弄着那些线圈和电流计，想要搞清楚电感的大小到底是怎么回事。

我小心翼翼地调整着电流的大小，眼睛紧紧盯着磁通量的变化，心里不停地念叨着这个公式，感觉自己就像是在探索一个神秘的宝藏。

再讲讲电容。

电容的计算公式是 C = Q / U ，其中 C 代表电容，Q是电荷量，U 是电压。

记得有一回，我给学生们讲解这个公式的时候，有个小家伙一脸迷茫地问我：“老师，这电容咋就跟电荷量和电压有关系啦？”我笑着给他举了个例子，就说好比一个大水池，电荷量就是水池里的水，电压就是水池的高度，电容呢，就是水池容纳水的能力。

小家伙眨眨眼，好像一下子就明白了。

咱们深入琢磨一下电感的公式。

磁通量Φ的变化可不好直接测量，得通过一些复杂的手段。

但别怕，只要我们搞清楚电流的变化规律，再结合一些实验数据，就能大致算出电感的数值。

比如说，在一个电路中，电流从 1 安培瞬间增加到 2 安培，通过测量磁通量的变化，就能算出电感啦。

而电容的公式呢，电荷量 Q 和电压 U 相对容易测量一些。

我们可以用一个已知电容的电容器，给它充电，然后测量电压和电荷量，就能验证这个公式的准确性。

在实际的电路设计和分析中，电感和电容的计算公式那可是大有用处。

比如说，设计一个滤波电路，要根据需要的滤波效果来选择合适的电感和电容值。

这时候，就得靠这些公式来帮忙啦。

想象一下，我们的手机、电脑里面的电路，都离不开电感和电容的合理运用。

要是计算不准确，那可就麻烦大了，说不定手机会突然死机，电脑会动不动就蓝屏。

总之，电感和电容的计算公式虽然看起来有点复杂，但只要我们多动手做实验，多结合实际情况去理解，就能轻松掌握它们，让电学知识为我们所用。

如何计算电路中的电感和电容

如何计算电路中的电感和电容在电路中，电感和电容是两个重要的元器件，它们分别用于存储和释放电能。

准确计算电路中的电感和电容是电路设计和分析的关键一步。

本文将介绍如何计算电路中的电感和电容。

一、电感的计算电感是指线圈或线圈系统的自感，单位为亨利（H）。

在直流电路中，当通过电感的电流发生变化时，产生的自感电动势（反电动势）可以阻碍电流的变化。

在交流电路中，电感具有阻抗，它会改变电流和电压之间的相位差。

1. 计算电感的公式电感的计算公式为：L = N * Φ / I其中，L为电感，N为线圈的匝数，Φ为磁场通过线圈的总磁通量，I为通过线圈的电流。

2. 计算电感的方法（1）已知线圈数据时的计算方法：如果已知线圈的匝数N和横截面积A，则可以通过下式计算电感L：L = μ₀ * N² * A / l其中，μ₀为真空中的磁导率，l为线圈的长度。

（2）已知磁场数据时的计算方法：如果已知线圈中通过的磁通量Φ和电流I，则可以通过下式计算电感L：L = Φ / I二、电容的计算电容是指存储电荷的能力，单位为法拉（F）。

在电路中，电容器可以储存电能，并且在电路中具有导电性。

1. 计算电容的公式电容的计算公式为：C = Q / V其中，C为电容，Q为电容器的电荷，V为电容器上的电压。

2. 计算电容的方法（1）已知电容器的结构数据时的计算方法：如果已知电容器的极板面积A和极板间的距离d，则可以通过下式计算电容C：C = ε₀ * A / d其中，ε₀为真空中的介电常数。

（2）已知电荷和电压时的计算方法：如果已知电容器上的电荷Q和电压V，则可以通过下式计算电容C：C = Q / V总结：在电路中，电感和电容是重要的电学参数，计算它们的值可以帮助我们理解和分析电路的性质。

电感和电容的计算方法在实际应用中具有广泛的适用性，可以根据具体的电路特性和要求来选择合适的计算公式和方法。

注意：计算电路中的电感和电容时，需要考虑电路的具体参数和实际情况，以准确计算并满足电路设计的需求。

电感电容计算

纹波电流的大小同样会影响电感器和输出电容的尺寸，纹波电流一般设定为最大输出电流的10%~30%，因此对降压型电源来说，流过电感的电流峰值比电源输出电流大5%~15%。

降压型开关电源的电感选择为降压型开关电源选择电感器时，需要确定最大输入电压、输出电压、电源开关频率、最大纹波电流、占空比。

下面以图2为例说明降压型开关电源电感值的计算，首先假设开关频率为300kHz、输入电压范围12V±10%、输出电流为1A、最大纹波电流300mA。

图2：降压型开关电源的电路图。

最大输入电压值为13.2V，对应的占空比为：D＝Vo/Vi＝5/13.2＝0.379 (3)其中，Vo为输出电压、Vi为输出电压。

当开关管导通时，电感器上的电压为：V＝Vi－Vo＝8.2V (4)当开关管关断时，电感器上的电压为：V＝-Vo－Vd＝-5.3V (5)dt＝D/F (6)把公式2/3/6代入公式2得出：升压型开关电源的电感选择对于升压型开关电源的电感值计算，除了占空比与电感电压的关系式有所改变外，其它过程跟降压型开关电源的计算方式一样。

以图3为例进行计算，假设开关频率为300kHz、输入电压范围5V±10%、输出电流为500mA、效率为80%，则最大纹波电流为450mA，对应的占空比为：D＝1－Vi/Vo＝1－5.5/12＝0.542 (7)图3：升压型开关电源的电路图。

当开关管导通时，电感器上的电压为：V＝Vi＝5.5V (8)当开关管关断时，电感器上的电压为：V＝Vo＋Vd－Vi＝6.8V (9)把公式6/7/8代入公式2得出：请注意，升压电源与降压电源不同，前者的负载电流并不是一直由电感电流提供。

当开关管导通时，电感电流经过开关管流入地，而负载电流由输出电容提供，因此输出电容必须有足够大的储能容量来提供这一期间负载所需的电流。

但在开关管关断期间，流经电感的电流除了提供给负载，还给输出电容充电。

开关电源中的电感确定：开关频率低，由于开和关的时间都比较长，因此为了输出不间断的需要，需要把电感值加大点，这样可以让电感可以存储更多的磁场能量。

电感电容的计算

最有用的特性，电感器与电阻器及电容器并列
为电路上最基本的零件之一，是构成电路的主要零件。工程符号:
用字母 “L” 表示。
二、决定电感值的大小因素。
目前我们使用的电感大都是使用铁芯绕制而成的，使用铁芯的优点是可将线圈所产生的磁束全部拘限在铁芯的内部，使电感器的附近即使有导电性的物体存在时，也不会产生能量
五、电容器的电容量的计算方法。
电容器是以3位数字和一个字母来表示的， (最初二位为有效数字，后面的第三位数表示跟随的0的数目，字母表示误差，需要查电容值误差换算表)。
五、电容器的电容量的计算方法。
电容值误差换算表
代号
B C
±0.25
单位：% H J ±5 Z +80 -20 K ±10
D ±0.5 N ±30
损失，电感值就会受铁芯之材质，铁芯之形状
及尺寸，绕线的圈数及线圈的形状所影响。
二、决定电感值的大小因素。
三、电感值的计算。
1. 绕线磁环电感值的计算公式：
L单=L铁×(N)2 L双= L铁×(2N)2 L铁芯: 铁芯的AL值. uH N : 绕线的圈数. TS
例 : 一铁芯的AL值:1 uH, 绕线的圈数10 TS。 L单=1×(10)2 =100 uH L双=1×(2×10)2 =400 uH
六、电容器串、并、混联容量的计算方法。
1. 电容器混联的计算公式：
公式：
F ±1 P +100 -0
G ±2 V +20 -10
误差 ±0.1
代号
L
±3 X +40 -20
M ±20
误差 ±15
六、电容器串、并、混联容量的计算方法。

电感电容电压计算公式

电感电容电压计算公式电感和电容是电路中常见的两种元件，它们分别用来存储能量和调节电流。

在电路中，我们经常需要计算电感和电容的电压，以便了解电路中各个元件的工作状态。

本文将介绍电感电容电压的计算公式，帮助读者更好地理解和应用这些公式。

一、电感电压计算公式1. 电感的电压计算公式电感是由线圈组成的元件，当电流通过线圈时，会在线圈内产生磁场。

根据法拉第电磁感应定律，改变磁场的大小或方向会引起感应电动势，进而产生电压。

电感的电压计算公式如下：Vl = L * di/dt其中，Vl表示电感的电压，单位为伏特(V)；L表示电感的感值，单位为亨利(H)；di/dt表示电流变化的速率，单位为安培/秒(A/s)。

2. 电容的电压计算公式电容是由两个导体之间隔以绝缘材料而形成的元件，当电压施加在电容上时，会在导体之间形成电场。

根据库仑定律，电容的电压与电荷量成正比。

电容的电压计算公式如下：Vc = q / C其中，Vc表示电容的电压，单位为伏特(V)；q表示电容器的电荷量，单位为库仑(C)；C表示电容的电容量，单位为法拉(F)。

二、应用举例1. 计算电感的电压假设有一个感值为0.1亨利的电感，电流每秒变化10安培，我们可以通过电感的电压计算公式来计算电感的电压：Vl = 0.1H * 10A/s = 1V因此，这个电感的电压为1伏特。

2. 计算电容的电压假设有一个电容量为1微法的电容器，电容器的电荷量为1毫库仑，我们可以通过电容的电压计算公式来计算电容的电压：Vc = (1mC) / (1μF) = 1V因此，这个电容的电压为1伏特。

三、注意事项在使用电感电容电压计算公式时，需要注意以下几点：1. 电感和电容的单位要统一，通常使用亨利和法拉作为单位，但在实际计算中可能需要进行单位转换；2. 电流变化的速率di/dt需要根据具体情况进行计算，可以通过电流的变化量除以时间来得到；3. 电容的电荷量q可以通过电流与时间的乘积得到，即q = I * t，其中I为电流，t为时间。

电感和电容的公式

电感和电容的公式
电感和电容的公式
电容电感基本公式：电感：u=Ldi/dt；电容：i=cdv/dt。

容抗用XC表示，电容用C（F）表示，频率用f（Hz)表示，那么Xc=1/2πfc容抗的单位是欧。

知道了交流电的频率f和电容C，就可以用上式把容抗计算出来。

感抗用XL表示，电感用L（H）表示，频率用f（Hz)表示，那么XL=2πfL感抗的单位是欧。

知道了交流电的频率f和线圈的电感L，就可以用上式把感抗计算出来。

已知容抗与感抗，则对应的电压与电流可以用欧姆定律算出，如果电容与电阻和电感一起使用，就要考虑相位关系了。

电容：
称作“电容量”，是指在给定电位差下自由电荷的储藏量，记为C，国际单位是法拉（F）。

一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上，造成电荷的累积储存，储存的电荷量则称为电容。

电容是指容纳电荷的能力。

任何静电场都是由许多个电容组成，有静电场就有电容，电容是用静电场描述的。

一般认为：孤立导体与无穷远处构成电容，导体接地等效于接到无穷远处，并与大地连接成整体。

滤波电路电容电感计算公式

滤波电路电容电感计算公式滤波电路是电子电路中常见的一种电路，用于滤除输入信号中的杂波或者对输入信号进行频率选择。

在滤波电路中，电容和电感是两种常见的元件。

在设计滤波电路时，需要计算电容和电感的数值，以满足滤波器的性能要求。

本文将介绍滤波电路中电容和电感的计算公式，并且讨论它们在滤波电路中的应用。

电容的计算公式。

在滤波电路中，电容通常用于对输入信号进行滤波。

电容的数值取决于所需的截止频率和电路的阻抗。

电容的计算公式如下：C = 1 / (2 π f R)。

其中，C为电容的数值，单位为法拉德（F）；f为所需的截止频率，单位为赫兹（Hz）；R为电路的阻抗，单位为欧姆（Ω）；π为圆周率。

根据上述公式，可以得出电容的数值。

在实际设计中，需要根据具体的滤波要求和电路的特性来选择合适的电容数值。

电感的计算公式。

电感也是滤波电路中常用的元件，用于对输入信号进行滤波或者频率选择。

电感的数值取决于所需的截止频率和电路的阻抗。

电感的计算公式如下：L = R / (2 π f)。

其中，L为电感的数值，单位为亨利（H）；R为电路的阻抗，单位为欧姆（Ω）；f为所需的截止频率，单位为赫兹（Hz）；π为圆周率。

根据上述公式，可以得出电感的数值。

在实际设计中，需要根据具体的滤波要求和电路的特性来选择合适的电感数值。

电容和电感在滤波电路中的应用。

电容和电感是滤波电路中不可或缺的元件，它们可以单独使用，也可以组合在一起使用，以实现不同类型的滤波效果。

在低通滤波器中，电容和电感通常被串联使用。

电容的作用是阻止低频信号通过，而电感的作用是允许高频信号通过。

通过合理选择电容和电感的数值，可以实现对低频信号的滤波效果。

在高通滤波器中，电容和电感通常被并联使用。

电容的作用是允许高频信号通过，而电感的作用是阻止低频信号通过。

通过合理选择电容和电感的数值，可以实现对高频信号的滤波效果。

除了单独使用电容和电感外，它们还可以组合在一起使用，形成多种不同类型的滤波电路，如带通滤波器、陷波滤波器等。

电阻电路中的电感与电容的电场分布计算

电阻电路中的电感与电容的电场分布计算电感和电容是电路中常见的两种元件，它们在电路中的作用和分布情况对电路的性质和性能具有重要的影响。

本文将通过计算电路中电感和电容的电场分布情况，探讨它们在电路中的作用。

一、电感的电场分布计算电感是由线圈或线线圈组成的元件，它的主要作用是阻碍电流变化。

在电感元件中，电流通过线圈时会产生磁场，而磁场的变化又会导致额外的电动势。

我们可以通过计算电感元件中的电场分布来理解其作用。

假设我们有一个简单的电感元件，由一根长度为L的导线组成。

当通过该导线的电流为I时，可以通过比奥萨伐尔定律计算该导线周围的磁场分布，该定律表达式为：B = (μ0 * N * I) / L其中μ0是真空中的磁导率，N是导线的匝数。

根据安培环路定理，我们可以得到电场强度E的表达式：E = (-dΦ/dt) / (N * A)其中Φ是磁通量，A是导线截面积。

由于磁场的变化导致额外的电动势，所以我们需要计算Φ关于时间的变化率。

通过对电感元件的电场分布的计算，我们可以看到电感元件内部电场强度是几乎为零的，因为电感元件主要阻碍电流的变化而不是电压的变化。

二、电容的电场分布计算电容是由两个导体间隔一定距离而形成的元件，它的主要功能是存储电荷。

在电容元件中，电荷储存在两个导体板之间的电场中，通过计算电容元件中的电场分布可以理解其作用。

假设我们有一个平行板电容器，两块导体板的面积都为A，它们之间的距离为d。

当电容器充满电荷Q时，我们可以通过库仑定律计算两个导体板之间的电场强度E，该定律表达式为：E = Q / (ε0 * A)其中ε0是真空中的介电常数。

根据电势差的定义，电场强度E等于两个导体板之间的电压V与距离d之间的比值：E = -dV / dx通过求解上述方程可以计算得到V关于x的变化率，从而得到电场分布情况。

在电容元件中，电场强度主要集中在两个导体板之间的空间，而在导体板两侧的电场强度几乎为零。

这反映了电容元件的存储电荷的特性。

电感电容计算

电感电容计算
加载其电感量按下式计算:线圈公式
阻抗(ohm)=2*3.14159*F(工作频率)*电感量(mH)，设定需用360ohm 阻抗，因此：
电感量(mH)=阻抗(ohm)÷(2*3.14159)÷F(工作频率)=360÷(2*3.14159)÷7.06=8.116mH
据此可以算出绕线圈数：
圈数=[电感量*{(18*圈直径(吋))+(40*圈长(吋))}]÷圈直径(吋)
圈数=[8.116*{(18*2.047)+(40*3.74)}]÷2.047=19圈
电容功率计算公式:
P=1/2*C*V2*F
电感功率计算公式:
P=1/2*L*I2*F
电容上携带的能量（焦耳），是二分之一乘以电容量（法拉）再乘以电容电压（伏特）的平方。

硅芯片功率的计算存在一个公式：功率=C(寄生电容)*F(频率)*V2(工作电压的平方)。

对于同一种核心而言，C（寄生电容）是一个常数，所以硅芯片功率跟频率成正比，跟工作电压的平方也成正比
1法拉5V的电容携带的能量为12.5焦耳。

1焦耳＝1瓦每秒
全新1.2伏1.8A时的镍氢充电电池充满后携带的能量为1.2*1.8*3600＝7776焦耳。

我手头有一个1法拉5.5伏的电容，在中关村买的10元一个。

体积比壹圆硬币大3倍左右。

AA电池的体积是1法拉5V电容的2.5倍。

我的结论：在现在的商业环境条件下，镍氢充电电池和法拉电容的体积能量比为250：1，价格比为1：2。

另外电容放电需要特殊的恒压输出调整电路。
