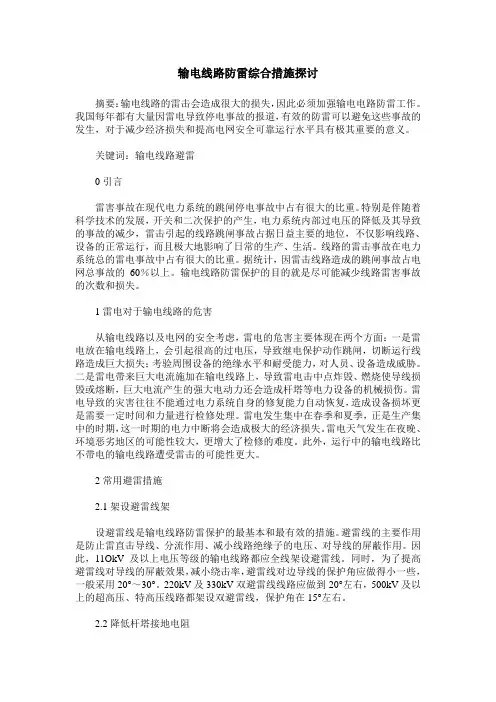

输电线路防雷综合措施探讨

中图分类号：tm86 文献标识码:a 文章编号：1007-0745（2011）10-0176-01

摘要：输电线路的雷击会造成很大的损失，因此必须加强输电电路防雷工作。我国每年都有大量因雷电导致停电事故的报道，有效的防雷可以避免这些事故的发生，对于减少经济损失和提高电网安全可靠运行水平具有极其重要的意义。

关键词：输电线路避雷

0引言

雷害事故在现代电力系统的跳闸停电事故中占有很大的比重。特别是伴随着科学技术的发展，开关和二次保护的产生，电力系统内部过电压的降低及其导致的事故的减少，雷击引起的线路跳闸事故占据日益主要的地位，不仅影响线路、设备的正常运行，而且极大地影响了日常的生产、生活。线路的雷击事故在电力系统总的雷电事故中占有很大的比重。据统计，因雷击线路造成的跳闸事故占电网总事故的60％以上。输电线路防雷保护的目的就是尽可能减少线路雷害事故的次数和损失。

1雷电对于输电线路的危害

从输电线路以及电网的安全考虑，雷电的危害主要体现在两个方面：一是雷电放在输电线路上，会引起很高的过电压，导致继电保护动作跳闸，切断运行线路造成巨大损失；考验周围设备的绝缘水平和耐受能力，对人员、设备造成威胁。二是雷电带来巨大电流

施加在输电线路上，导致雷电击中点炸毁、燃烧使导线损毁或熔断，巨大电流产生的强大电动力还会造成杆塔等电力设备的机械损伤。雷电导致的灾害往往不能通过电力系统自身的修复能力自动恢复，造成设备损坏更是需要一定时间和力量进行检修处理。雷电发生集中在春季和夏季，正是生产集中的时期，这一时期的电力中断将会造成极大的经济损失。雷电天气发生在夜晚、环境恶劣地区的可能性较大，更增大了检修的难度。此外，运行中的输电线路比不带电的输电线路遭受雷击的可能性更大。

2常用避雷措施

2.1架设避雷线架

设避雷线是输电线路防雷保护的最基本和最有效的措施。避雷线的主要作用是防止雷直击导线、分流作用、减小线路绝缘子的电压、对导线的屏蔽作用。因此，11okv及以上电压等级的输电线路都应全线架设避雷线。同时，为了提高避雷线对导线的屏蔽效果，减小绕击率，避雷线对边导线的保护角应做得小一些，一般采用20°～30°。220kv及330kv双避雷线线路应做到20°左右，500kv 及以上的超高压、特高压线路都架设双避雷线，保护角在15°左右。

2.2降低杆塔接地电阻

降低杆塔的接地电阻可以减小雷击杆塔时的电位升高，这是配合架设避雷线所采取的一项有效措施，两者的防雷作用是相互的。对于接地阻值过大的地网，采取增大地网型号或增加地网辐射线的方式进行处理，部分地段还可采用降阻剂，以满足线路运行要求。

2.3架设耦合地线

在降低杆塔接地电阻有困难时，可采用架设耦合地线的措施，即在导线下方再架设一条地线。它的作用主要是加强避雷线与导线间的耦合，使线路绝缘上的过电压降低，其次能增加对雷电流的分流。

2.4采用中性点非有效接地方式

在变电站的35kv系统中通常采用中性点经消弧线圈接地的方式，这样可使由雷击引起的大多数单相接地故障能够自动消除，不致于引起相间短路和跳闸。而在二相或三相落雷时，由能达到效果；同时调整落煤槽的倾斜角虽然可以使落煤能力增加，但容易发生煤粉自流现象，要谨慎使用这种方法。

3新型防雷措施

3.1可控放电避雷针

由于输电线路的杆塔高出地面二、三十米，并暴露在旷野或高山地带，所以遭受雷击的机会很多，必须采取可靠的防雷保护措施。架空线路装设避雷针，有效地对杆塔进行屏蔽，从而保证线路的安全供电。这种新型的可控放电避雷针是武汉高研究所经长期防雷研究和大量的高压试验取得的最新研究成果，其保护范围大、绕击率低、放电电流小、感应过电压低。该针以变化缓慢的小电流上行雷闪放电形式释放雷云电荷，避免强烈的下行雷闪放电危害为设计基础。通过数千次高压放电试验证实它引发的上行雷，具有保护可靠性能高、范围大，且不受保护物高度影响等特点。特别适合高压输

电线路的防雷。福建省莆田地处沿海，雷电活动十分频繁。该局送电部对易遭受雷击的杆段安装可控放电避雷针，提高输电线路的耐雷水平。在适用性新技术的“保驾护航”下，更好地保证了电网安全可靠运行。

3.2线路避雷器

近年来，线路型金属氧化物避雷器（简称moa）因具有保护性能好、通流容量大、动作反应快、结构简单、体积小和重量轻等优点，实际应用效果甚佳，已在我国电网中得到较为广泛的应用。moa安装时应注意：选择多雷区且易遭雷击的输电线路杆塔，最好在两侧相邻杆塔上同时安装；垂直排列的线路可只装上下两相；安装时尽量不使避雷器受力，并注意保持足够的安全距离；避雷器应顺杆塔单独敷设接地线，其截面不小于25mm2，尽量减小接地电阻的影响。

3.3藕合地埋线

藕合地埋线可起两个作用：一是降低接地电阻，《电力工程高压送电线路设计手册》指出，连续伸长接地线是沿线路在地中埋设1～2根接地线，并可与下一基塔的杆塔接地装置相连，它是降低高土壤电阻率地区杆塔接地电阻的有效措施之一；二是起一部分架空地线的作用，既有避雷线的分流作用，又有避雷线的藕合作用。据有的单位的运行经验，在一个20基杆塔的易击段埋设藕合地埋线后，10年中只发生一次雷击故障。有文献介绍可降低跳闸率40%，显著提高线路耐雷水平。

4结束语

输电线路的防雷并不只是以上一些措施就能彻底解决的，雷电活动是一个复杂的自然现象，需要电力系统内各个部门的通力合作，综合考虑系统的运行方式、线路电压等级和重要程度、线路经过地区雷电活动的强弱、地形地貌特点、土壤电阻率等自然条件，并参考当地原有线路的运行经验，经过技术经济比较，采取合理的保护措施。同时不断积累运行管理经验，加强线路运行维护，才能尽量减少雷害的发生，将雷害带来的损失降低到最低限度。

参考文献：

[1]姚强，卢志献，林苗，郑江.石山地区110～220kv输电线路易击杆塔的防雷措施研究[c].广西电机工程学会第九届青年学术论坛论文集，2006.

[2]罗真海，陈勉，陈维江等.110kv、220kv架空输电线路复合绝缘子并联间隙防雷保护研究[j].电网技术，2002，（10）.

[3]林韶文，黄群古，曾益民.多雷区输电线路及变电站防雷保护[j].高电压技术，2003，（5）.

[4]左来明，张凌云.高压输电线路综合防雷技术研究《.东北电力技术》；2007年第2期.
