中国石油油气田站场视觉形象标准化(PPT 48张)
标准化建设和管理手册之一(视觉形象标准化分册)
中国石油股份有限公司西气东输管道分公司中国石油天然气股份有限公司西气东输管道分公司标准化建设和管理手册之一视觉形象标准化版次编制日期校对日期审核日期批准日期5 张继成朱金辉2010-3-2史玉海李锴2010-3-54 郑宏伟张继成左汝宽2009-3-15史玉海李锴2009-3-203 张继成2008-2-28 郑宏伟等2008-3-1 褚永杰李锴2008-3-22 张继成2007-2-28 郑宏伟2007-3-5 王小平2007-3-81 张军强郑宏伟2005.11.6目录前言 (6)1、户外篇 (6)2、户内篇 (7)视觉形象标准化有关内容附件 (10)附件1 西气东输站队形象标准化视觉形象模板 (11)附件2 进站须知 (26)附件3 共性内容 (26)附件3-1 宣传栏 (26)附件3-2 上墙制度 (26)附件3-3 桌牌 (27)附件4 个性内容 (28)附件4-1 压气站上墙制度 (28)附件4-2 维抢修队（中心）上墙制度 (31)附件4-3 分输站上墙制度 (35)附件4-4 南京计量中心上墙制度 (36)附件4-5 储气库上墙制度 (38)附件4-6 阀室上墙制度（4项） (38)附件5 站场简介 (44)1 新疆-1 轮南压气站简介 (44)2 新疆-2 孔雀河压气站简介 (44)3 新疆-3 四道班压气站简介 (44)4 新疆-4 鄯善压气站简介 (45)5 新疆-5 哈密压气站简介 (45)6 新疆-6 雅满苏压气站简介 (45)7 甘肃-1 红柳压气站简介 (46)8 甘肃-2 柳园压气站简介 (46)9 甘肃-3 玉门压气站简介 (46)10 甘肃-4 酒泉压气站简介 (47)11 甘肃-5 山丹压气站简介 (47)12 甘肃-6 金昌压气站简介 (47)13 甘肃-7 古浪压气站简介 (48)14 宁陕-1 中卫压气站简介 (48)15 宁陕-2 盐池压气站简介 (48)16 宁陕-3 靖边压气站简介 (49)17 宁陕-4 延川压气站简介 (49)18 山西-1 蒲县压气站简介 (50)19 山西-2 沁水压气站简介 (50)20 豫皖-1 博爱分输站简介 (50)21 豫皖-2 郑州分输压气站简介 (51)22 豫皖-3 薛店分输站简介 (51)23 豫皖-4 淮阳分输清管站简介 (52)24 豫皖-5 利辛分输清管站简介 (52)25 豫皖-6 刘巷子分输站简介 (52)26 豫皖-7 定远分输压气站简介 (53)27 豫皖-8 滁州分输站简介 (53)28 豫皖-9 合肥末站简介 (54)29 豫皖-10 长铝末站简介 (54)30 苏浙沪-1 龙池分输站简介 (54)31 苏浙沪-2 青山分输清管站简介 (55)32 苏浙沪-3 龙潭分输站简介 (55)33 苏浙沪-4 镇江分输站简介 (56)34 苏浙沪-5 常州分输站简介 (56)35 苏浙沪-6 芙蓉分输清管站简介 (56)36 苏浙沪-7 无锡分输站简介 (57)37 苏浙沪-8 东桥分输站简介 (57)38 苏浙沪-9 甪直分输站简介 (57)39 苏浙沪-10 上海白鹤站简介 (58)40 苏浙沪-11 武进分输站简介 (58)41 苏浙沪-12 宜兴分输站简介 (59)42 苏浙沪-13 长兴分输站简介 (59)43 苏浙沪-14 南京分输站简介 (59)44 苏浙沪-15 马鞍山分输站简介 (60)45 苏浙沪-16 芜湖末站简介 (60)46 苏浙沪-17 扬子扬巴站简介 (60)47 苏浙沪-18 望亭站简介 (61)48 苏浙沪-19 溧阳站简介 (61)49 苏浙沪-20 金石路计量站简介 (61)50 冀鲁-1 安平输气站简介 (61)51 冀鲁-2 衡水分输站简介 (62)52 冀鲁-3 德州分输站简介 (62)53 冀鲁-4 武城分输站简介 (62)54 冀鲁-5 济南分输站简介 (63)55 冀鲁-6 泰安分输清管站简介 (63)56 冀鲁-7 曲阜分输站简介 (63)57 冀鲁-8 滕州分输站简介 (64)58 冀鲁-9 临沂分输站简介 (64)59 冀鲁-10 枣庄分输清管站简介 (64)60 冀鲁-11 德州末站简介 (65)61 冀鲁-12 济宁分输站简介 (65)62 冀鲁-13 小雪分输站简介 (65)63 苏北-1 扬州分输站简介 (66)64 苏北-2 江都分输清管站简介 (66)65 苏北-3 淮安分输站简介 (66)66 苏北-4 宿迁分输清管站简介 (67)67 苏北-5 邳州分输站简介 (67)68 苏北-6 连云港末站简介 (67)69 苏北-7 徐州末站简介 (68)70 储气库-1 西注采气站简介 (68)71 储气库-2 东注水采卤站简介 (68)72 豫鄂-1 潢川站简介 (69)73 豫鄂-2 武汉末站简介 (69)74 计量中心-1 南京计量测试中心简介 (70)75 长宁分公司-1 甘塘联络站简介 (70)76 长宁分公司-2 银川分输压气站简介 (70)77 长宁分公司-3 盐池分输清管站简介 (71)78 长宁分公司-4 靖边压气站简介 (71)79 长宁分公司-5 白银分输站简介 (71)80 长宁分公司-6 景泰分输站简介 (72)81 长宁分公司-7 马莲湖分输站简介 (72)附件6 风向标 (73)前言本篇章旨在加强外在形象建设，达到“整洁、规范、明亮”的效果，体现西气东输站队“安全和谐”的精神面貌。

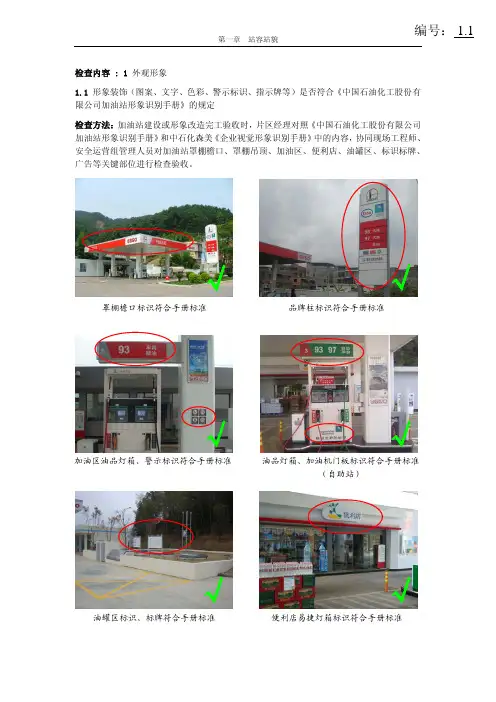

第一章 站容站貌
1. 各种宣传画应统一安放在移动水牌、多功能安全服务台或立柱广告牌、户外壁挂广告灯 箱、便利店亚格力广告板处。
2. 加油站内悬挂、张贴标牌、制度和宣传画应经主管部门同意。 3. 现场查看加油站内有无擅自悬挂、张贴标牌、制度和宣传画现象。
√
加油现场标牌、宣传画张贴有序
√
便利店内宣传画张贴有序
√
罩棚檐口标识符合手册标准
√
品牌柱标识符合手册标准
√
加油区油品灯箱、警示标识符合手册标准
√
油品灯箱、加油机门板标识符合手册标准 （自助站）
√
油罐区标识、标牌符合手册标准
√
便利店易捷灯箱标识符合手册标准
第一章 站容站貌
编号： 1.2 U
检查内容 : 1 外观形象
1.2 罩棚檐口、立柱、顶棚和便利店门头是否破损、脱落，有无明显污迹
检查内容 : 1 外观形象 1.3 罩棚顶部有无安装固定的横幅、标牌和广告 检查方法：现场查看罩棚顶部是否安装有固定横幅、标牌、广告。
编号： 1.3 U
√
罩棚顶部无固定横幅、标牌、广告牌
×
错误：罩棚顶部安装固定广告牌
第一章 站容站貌
编号： 1.4 U
检查内容 : 1 外观形象
1.4 站内建筑物外墙、围墙和栏杆等有无破损或明显污迹，墙面油漆有无起鼓或脱落
检查方法：现场查看罩棚檐口标识、立柱、顶棚、便利店门头表面是否破损、清洁，有无蛛 网、污渍、严重褪色，保持整洁美观。
√
罩棚檐口标识、立柱、顶棚干净整洁
×
错误：罩棚檐口标识有污渍、蚊虫
√
顶棚干净，无蛛网、污渍、积尘×错误：顶棚破损 Nhomakorabea√
便利店门头整洁美观，无污渍、积尘
油气田站场视觉形象标准化课件
适应市场需求
随着市场环境和消费者需求的变化，油气田 站场视觉形象标准化的课件应进行动态调整 ，以满足市场和消费者的需求。
持续优化改进
针对实践中发现的问题和不足，持续优化和 改进课件，提升其针对性和实用性。
跨界合作与创新
跨界合作
加强与其他行业的交流与合作，借鉴和吸收 其他行业的优秀经验和做法，推动油气田站 场视觉形象标准化的创新发展。
按照设计方案，制作相应的视觉 形象元素，并在油气田站场进行 发布和应用。
04
油气田站场视觉形象 标准化的应用场景
办公区域
1 2
办公室
统一办公家具、设备和标识，营造整洁、高效的 工作环境。
会议室
规范会议桌、椅、投影设备等布局，方便会议进 行。
3
休息室
提供舒适、宜人的休息环境，满足员工休息需求 。
生产区域
提升员工归属感
增强认同感
通过视觉形象标准化，使 员工对油气田产生认同感 和归属感，提高工作积极 性和忠业文化元素，营造积极 向上的文化氛围，激发员 工的创造力。
提高工作效率
规范化的视觉形象有助于 提高员工的工作效率，减 少操作失误，降低安全风 险。
统一品牌形象
06
油气田站场视觉形象 标准化的未来发展
标准化与个性化的平衡发展
标准化是基础
油气田站场视觉形象标准化课件是实现统一形象识别的基础，有助于提升品牌形象和市 场竞争力。
个性化是亮点
在标准化的基础上，允许一定的个性化空间，使油气田站场在保持整体形象统一的同时 ，展现出独特的地域特色和企业文化。
动态调整与优化
详细描述
标志设计应遵循简洁明了、易于识别的原则，采用图形、文字或图文结合的方 式，展现油气田站场的特色和品牌形象。标志应具有独特性，避免与其他标志 混淆，同时要符合行业特点和企业文化。
中国石油油气田站场视觉形象标准化设计规定03
100100中型厂站围栏、逃生门单位:mm⏹中型厂站逃生门为单扇平开式，宽度为1.25m ，顶部防翻越部分不倾斜，长度约为350mm ，顶部与围墙顶部齐平；材质及制作方法与围墙一致。
⏹逃生门面向内悬挂500mm ×400mm 紧急出口标牌，顶部高度1.6m 。
围墙与大门中型厂站围墙、逃生门101101大型厂站铁艺围墙、主大门(6m)单位:mm⏹大型厂站主大门由行人小门、门岗房、铁艺推拉门及落地式站名牌组成，围墙宜采用带混凝土（砖）立柱的铁艺围墙。
⏹大门及围墙铁艺设施为黑色，宜为铸造或锻造铁艺，栅栏间距不小于150mm ，栅栏间可设造型。
⏹门柱及围墙立柱宜为混凝土预制（砖砌），门柱规格为500mm ×500mm ，高2.5m ；围墙立柱规格为300mm ×300mm ，高2.2m ；围墙铁艺设施基础240厚，高400mm 。
⏹围墙立柱、门柱及门岗房外墙均为乳白色，底部设400mm 高勒脚，涂银灰色涂料，顶部设250mm 宽色带，色带距柱（门岗房）顶300mm ；围墙的铁艺设施基础涂银灰色涂料。
围墙与大门大型厂站围墙、主大门102102大型厂站实体围墙、主大门(6m)单位:mm⏹有特殊要求的大型厂站围墙可采用实体围墙，高度宜为2.2m ；实体围墙240厚，采用Mu7.5砖M5混合砂浆砌筑，饰面材料为20厚1：2.5水泥砂浆。
⏹实体围墙为乳白色，底部涂刷400mm 高银灰色涂料，顶部设250mm 宽色带，色带上沿距墙顶300mm 。
⏹大门的铁艺设施为黑色，采用铸铁或段造铁艺，栅栏间距不应小于150mm ；围墙与大门大型厂站围墙、主大门103103⏹特大型厂站大门由行人小门、门岗房、安全教育室（40m 2）、电动伸缩门及落地式站名牌组成。
⏹电动伸缩门采用不锈钢成品，高1.8m ；围墙的铁艺设施为黑色，宜为铸造或锻造铁艺，栅栏间距不小于150mm ，栅栏间可设造型。
⏹门柱及围墙立柱宜为混凝土预制（砖砌），门柱规格为500mm ×500mm ，高2.5m ；围墙立柱规格为300mm ×300mm ，高2.2m ；围墙铁艺设施基础240厚，高400mm 。
中国石油油气田站场视觉形象标准化设计规定
C 井场
2 附属设施应用规范
n 涂色：抽油机涂色以中国石油标识中红色和黄色为主色调。
游梁式抽油机
1）驴头、游梁、变速箱主体涂大红色，色号：R03； 2）驴头下部和底座涂淡黄色，色号：Y06，驴头下部黄色占驴头长度的1/4；
3）平衡块涂红黄相间警戒色带，红、黄色带等宽，一般宽100mm；
4）抽油机护栏涂红白相间警戒色带，红、白色带各长200mm；
大黑简体，颜色为大红，色号：R03。 n 材质
1）标识牌采用铝板，铝板厚0.7mm； 2）标识牌底色为纯白色，采用氟碳漆。
带保温盒井口装置标识牌制作图 单位:mm
27
电泵井采油树 效果图
C 井场
2 附属设施应用规范
电泵井采油树
n 涂色 1）电泵井采油树应为中灰色，色号：B02。 2）阀门阀体涂色与采油树保持一致，阀门手轮涂大红色，色号：R03。
n 标识
1）抽油机游梁两侧上标明宝石花和采油井井号，由驴头至平衡块分别为宝石花、油井井号；宝石花采用带白边的样式。
2）宝石花设于驴头至游梁支撑点中心位置处，采用双色标识 ，距游梁边缘上下20mm～50mm，井号位于游梁支撑点后200mm处，字体采用汉仪大黑
简体，白色，字高为宝石花直径的2/3。宝石花与井号中心应在游梁轴线Байду номын сангаас。
气田单井井场鸟瞰图（加热炉）
19
C 井场
1 外观设计应用规范
n 设围栏的丛式井场，围栏尺寸为：：长×宽=[7.5m+(n-1)L]×12.5m。n---井数，L---井口间距。
气田丛式井场鸟瞰图
20
2 附属设施应用规范
游梁式抽油机----------------------------P22 塔架式抽油机 ---------------------------P24 抽油机井采油树 -------------------------P25 自喷井采油树----------------------------P26 螺杆泵井井口装置------------------------P27 电泵井采油树----------------------------P28 采气树 ---------------------------------P29 注水井井口装置--------------------------P30 水源井井口装置--------------------------P31 稠油开采注蒸汽井井口装置----------------P32 三次采油注入井井口装置------------------P33 注水井配水阀组--------------------------P34 围栏及围栏门----------------------------P35 通信设施--------------------------------P38
中国石油油气田站场视觉形象标准化 共49页PPT资料
类型
规模
举
例
气田中功能单一、 小型厂站 工艺简单且规模 集气站、气田污水回注站。
较小的各类厂站。
气田中功能比较 设增压、脱硫或脱水功能的集气站，独 中型厂站 单一、工艺比较 立的35kV变电所、消防站、三次采油配
简单的各类厂站。 注站等。
26.07.2019
10
CPE 西南分公司
中国石油油气田站场视觉形象标准化设计规定
26.07.2019
8
CPE 西南分公司
中国石油油气田站场视觉形象标准化设计规定
第一章 基础设计要素规范
7 颜色
26.07.2019
9
CPE 西南分公司
中国石油油气田站场视觉形象标准化设计规定
第二章 厂站规模划分规定
厂站视觉形象设计依照本规定划分小、中、大、特大型厂 站，不得执行其他规定的划分条款；且本规定只适用于厂站 视觉形象设计，不适用于其他设计情况。
车行 道路
-
混凝土路面。
建筑物
外墙乳白色，门中灰色， 窗框白色；平屋顶或红色 坡屋顶，平屋顶建筑物外 墙应涂刷色带。同一厂站 内各建筑物风格应统一。
外墙乳白色，门中灰色，窗框白色； 平屋顶或红色坡屋顶，平屋顶建筑物 外墙应涂刷色带。同一厂站内各建筑 物风格应统一。中控室或办公楼等重 要建筑物的醒目位置设置宝石花与中 国石油横式组合标识。
鲜明、醒目，突出中国石油标识。
带混凝土（砖）立柱的铁艺围墙，铁 艺设施为黑色，混凝土（砖）立柱为 乳白色并涂刷色带。变电所、油库等 有特殊需要的厂站可采用实体围墙。
26.07.2019
12
CPE 西南分公司
中国石油油气田站场视觉形象标准化设计规定 第三章 厂站外观设计原则
视觉形象系统
4 16.6 4.4 82 4
横式标识与中英文全称标准字
组合规范
本页规范了中国石油天然气管道局横式标识与中英文全称标准字
组合造型比例、线条粗细、结构空间等相互关系。
制图
阳图
阴图
基础设计要素组合规范
4
4
15.5
5.5
1.3
3
4 59.5 4.5
1标识与中文全称标准字及下属机构一级公司名称横式组合规范
2标识与中文全称标准字及下属机构二级公司名称横式组合规范
3标识与中文全称标准字及下属机构名称一级公司中轴式组合规范
4标识与中文全称标准字及下属机构二级公司名称中轴式组合规范
5标识与中文全称标准字及下属机构一级公司名称竖式组合规范
型比例、线条粗细、结构空间等相互关系。
分支机构的字体用中黑简体。
标识与中文全称标准字及
下属机构一级公司名称竖
式组合规范
阴图 阳图
单独使用时不可侵入范围
单独使用时不可侵入范围
4
4
8
4 4
2.5
11.5
14
基础设计要素组合规范
示例 规范
制图
8便签纸规范
9资料袋规范
10档案袋规范
11档案盒规范
12卷宗袋规范
分支机构的字体用中黑简体。
单独使用时不可侵入范围
元素组合居中排列
单独使用时不可侵入范围
4
2.8
3.4
4 4
5.4
6
2
18.2
示例
规范
制图
中化石油形象标识标准
中化石油形象标识标准
中化石油的形象标识标准如下：
1. 图形设计：新LOGO由牡丹花图形、品牌名称“中化sinochem”以及
科学至上文案构成全新的品牌标识。
图形基于化学属于自然，它应该像自然界中的花一样，美丽芬芳，为人类所用，又回归到自然，所以选用了国花-
牡丹花为主设计。
采用绽放的牡丹花形状为主，以花瓣形状色块的形式组成，并通过深浅不一的蓝色来呈现层次感。
而整体又似张开的双手，表达品牌对客户的热情以及友好。
2. 颜色搭配：配色上，采用了深蓝和浅蓝的搭配，使整体更具立体层次感，也保留了品牌标志性视觉资产。
3. 材质选择：于前段时间，官方宣布品牌新形象已全面普及到加油站的运用中，门牌大量使用了清新的浅蓝色。
而在夜晚的时候，加了发光材质的LOGO尤其耀眼。
另外，员工的服饰上以品牌色的深蓝与浅蓝搭配，LOGO 图形以白色的形式呈现，整体视觉极具统一性。
以上是中化石油形象标识标准的相关内容，供您参考。
如需获取更多信息，建议查询中化石油官网。
中国石油油气田站场视觉形象标准化
小型厂站
气田中功能单一、 工艺简单且规模 集气站、气田污水回注站。 较小的各类厂站。 气田中功能比较 设增压、脱硫或脱水功能的集气站，独 单一、工艺比较 立的35kV变电所、消防站、三次采油配 简单的各类厂站。 注站等。
CPE 西南分公司 第10页 10页
中型厂站
20122012-3-30
中国石油油气田站场视觉形象标准化设计规定 第二章
类 型 规 模
厂站规模划分规定
举 例
气田中功能 齐全、工艺 大型厂站 完整的各类 厂站。
（1）4000×104m3/d及以上独立的天然气枢纽站； （2）1000×104m3/d以下的非酸性天然气处理厂； （3）300×104m3/d以下的酸性天然气处理厂； （4）300×104m3/d以下的凝析气处理厂； （5）100×104m3/d以下的油田伴生气处理厂； （6）400×104m3/d以下的储气库集注站； （7）独立的110kV及以上变电所。 （1）1000×104m3/d及以上的非酸性天然气处理厂； （2）300×104m3/d及以上的酸性天然气处理厂； （3）300×104m3/d及以上的凝析气处理厂； （4）100×104m3/d及以上的油田伴生气处理厂； （5）400×104m3/d及以上的储气库集注站。
CPE 西南分公司 20122012-3-30 第2页
中国石油油气田站场视觉形象标准化设计规定 第一章 基础设计要素规范
1 标识创意概念阐述
CPE 西南分公司 20122012-3-30 第3页
中国石油油气田站场视觉形象标准化设计规定
第一章
基础设计要素规范
2 标识制图
本页制图规范了标识的整体造 型比例、笔画粗细、结构空间等 型比例、笔画粗细、 相互关系， 相互关系，据此图可准确绘制出 标准标识。 标准标识。
中国石油油气田站场视觉形象标准化设计规定02
72
72
中国石油油气田站场视觉形象标准化设计规定
1 外观设计应用规范
D 厂站
② ③
①
⑤
⑤
④④
④
④
④
④
④
④
⑤ ④
联合站标牌平面布置图
站内标牌符号一览表
大型厂站
联合站平面图
联合站主大门处应设落地式站名牌主大门外门岗房对面一侧应设置进站须知牌，主大门应设置厂站简介牌。
①
②
厂房门侧外墙上应设置厂房名称牌。
75
75
中国石油油气田站场视觉形象标准化设计规定
1 外观设计应用规范
⑤
④
④
⑤
D 厂站
⑤
⑤
④
④
⑤
⑤
④
④
③
④ ②①
特大型联合站标牌平面布置图
站内标牌符号一览表
特大型厂站
特大型联合站主大门应处设落地式站名牌主大门外门岗房对面一侧应设置进站须知牌，主大门内应设置厂
①
②
站简介牌。
特大型联合站平面图
厂房门侧外墙上应设置厂房名称牌。
70
70
中国石油油气田站场视觉形象标准化设计规定
1 外观设计应用规范
D 厂站
⑤
⑤
④ ④
④
⑤
③
①
②
110kV变电所标牌平面布置图
站内标牌符号一览表
①
大型厂站
110kV变电所主大门处应设落地式站名牌，主大门外门岗房对面一侧应设置进站须知牌，主大门内应设置
②
110kV变电所平面图
厂站简介牌。 厂房门侧外墙上应设置厂房名称牌。
目录
74
中国石油油气田站场视觉形象标准化
大型站场
特大型站场
大门
装置区 场地 铺装 巡检 便道
防翻越围栏 大门做法与 围墙保持一 致。
黑色铁艺大 门。
主大门采用黑色铁 主大门采用电动 艺推拉门，并设行 伸缩门，并设行 人小门及门岗房； 人小门、门岗房 酸性天然气处理厂 及安全教育室； 应设安全教育室； 次要大门采用黑 次要大门采用黑色 色铁艺大门。 铁艺大门。
2019/10/15
第2页
CPE 西南分公司
中国石油油气田站场视觉形象标准化设计规定 第一章 基础设计要素规范
1 标识创意概念阐述
2019/10/15
第3页
CPE 西南分公司
中国石油油气田站场视觉形象标准化设计规定
第一章 基础设计要素规范
2 标识制图 本页制图规范了标识的整体造 型比例、笔画粗细、结构空间等 相互关系，据此图可准确绘制出 标准标识。
第二章 厂站规模划分规定
类型 规 模
气田中功能
大型厂站
齐全、工艺 完整的各类
厂站。
举
例
（1）4000×104m3/d及以上独立的天然气枢纽站； （2）1000×104m3/d以下的非酸性天然气处理厂； （3）300×104m3/d以下的酸性天然气处理厂； （4）300×104m3/d以下的凝析气处理厂； （5）100×104m3/d以下的油田伴生气处理厂； （6）400×104m3/d以下的储气库集注站； （7）独立的110kV及以上变电所。
2019/10/15
第1页
CPE 西南分公司
中国石油油气田站场视觉形象标准化设计规定
第一章 基础设计要素规范
1 标识创意概念阐述 标识色泽为红色和黄色，取中国国旗基本色并体现石油和 天然气行业特点。标识整体呈圆形，寓意中国石油国际化的发 展战略，十等分的花瓣图形，象征中国石油主营业务的集合， 红色基底突显方形一角，不仅表现中国石油的雄厚基础，而且 孕育着中国石油无限的凝聚力与创造力，外观呈花朵状，体现 了中国石油创造能源与环境和谐的社会责任。标识中心太阳初 升，光芒四射，象征着中国石油蓬勃发展，前程似锦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
升，光芒四射，象征着中国石油蓬勃发展，前程似锦。
22.02.2019田站场视觉形象标准化设计规定
第一章 基础设计要素规范
1 标识创意概念阐述
22.02.2019
3
CPE 西南分公司
中国石油油气田站场视觉形象标准化设计规定
第一章 基础设计要素规范
2 标识制图 本页制图规范了标识的整体造 型比例、笔画粗细、结构空间等
类 型 规 模 举 例
小型厂站
气田中功能单一、 工艺简单且规模 集气站、气田污水回注站。 较小的各类厂站。
中型厂站
气田中功能比较 设增压、脱硫或脱水功能的集气站，独 单一、工艺比较 立的35kV变电所、消防站、三次采油配 简单的各类厂站。 注站等。
10 CPE 西南分公司
22.02.2019
中国石油油气田站场视觉形象标准化设计规定
6
CPE 西南分公司
中国石油油气田站场视觉形象标准化设计规定
第一章 基础设计要素规范
5 标识在媒体上的应用规范
22.02.2019
7
CPE 西南分公司
中国石油油气田站场视觉形象标准化设计规定
第一章基础设计要素规范
6 中国石油标准字横式组
合规范
本页规范了标识与中国
石油标准字横式组合的造
型比例、线条粗细、结构 空间等相互关系。
22.02.2019
8
CPE 西南分公司
中国石油油气田站场视觉形象标准化设计规定
第一章 基础设计要素规范
7 颜色
22.02.2019
9
CPE 西南分公司
中国石油油气田站场视觉形象标准化设计规定 第二章 厂站规模划分规定
厂站视觉形象设计依照本规定划分小、中、大、特大型厂 站，不得执行其他规定的划分条款；且本规定只适用于厂站 视觉形象设计，不适用于其他设计情况。
相互关系，据此图可准确绘制出
标准标识。
22.02.2019
4
CPE 西南分公司
中国石油油气田站场视觉形象标准化设计规定
第一章 基础设计要素规范
3 全色标识的色彩规范
为了塑造中国石油统一的高品质的
企业品牌形象，本页对中国石油标识 的色彩应用进行了规范。全色标识为 常规应用形式，当全色标识在环境或 技术条件下无法表现时，才可选用双 色标识或单色标识。在制作时必须严 格按照本页规范的色彩关系进行应用。
CPE 西南分公司
22.02.2019
14
中国石油油气田站场视觉形象标准化设计规定
22.02.2019
5
CPE 西南分公司
中国石油油气田站场视觉形象标准化设计规定
第一章
基础设计要素规范
4 双色标识的色彩规范
为了扩大标识的使用形式，在环境 和技术备件无法表现全色标识时，可
以使用双色标识。本页对双色标识的
色彩应用进行了规范，在制作时必须 严格按照本页规范的色彩关系进行应
用。
22.02.2019
22.02.2019
1
CPE 西南分公司
中国石油油气田站场视觉形象标准化设计规定
第一章 基础设计要素规范
1 标识创意概念阐述 标识色泽为红色和黄色，取中国国旗基本色并体现石油和
天然气行业特点。标识整体呈圆形，寓意中国石油国际化的发
展战略，十等分的花瓣图形，象征中国石油主营业务的集合， 红色基底突显方形一角，不仅表现中国石油的雄厚基础，而且 孕育着中国石油无限的凝聚力与创造力，外观呈花朵状，体现 了中国石油创造能源与环境和谐的社会责任。标识中心太阳初
第三章
名 称 小型站场
厂站外观设计原则
大型站场 特大型站场
中型站场
车行 道路
-
混凝土路面。
建筑物
外墙乳白色，门中灰色， 窗框白色；平屋顶或红色 坡屋顶，平屋顶建筑物外 墙应涂刷色带。同一厂站 内各建筑物风格应统一。
外墙乳白色，门中灰色，窗框白色； 平屋顶或红色坡屋顶，平屋顶建筑物 外墙应涂刷色带。同一厂站内各建筑 物风格应统一。中控室或办公楼等重 要建筑物的醒目位置设置宝石花与中 国石油横式组合标识。
第二章
类 型 规 模
厂站规模划分规定
举 例
气田中功能 齐全、工艺 大型厂站 完整的各类 厂站。
（1）4000×104m3/d及以上独立的天然气枢纽站； （2）1000×104m3/d以下的非酸性天然气处理厂； （3）300×104m3/d以下的酸性天然气处理厂； （4）300×104m3/d以下的凝析气处理厂； （5）100×104m3/d以下的油田伴生气处理厂； （6）400×104m3/d以下的储气库集注站； （7）独立的110kV及以上变电所。 （1）1000×104m3/d及以上的非酸性天然气处理厂； （2）300×104m3/d及以上的酸性天然气处理厂； （3）300×104m3/d及以上的凝析气处理厂； （4）100×104m3/d及以上的油田伴生气处理厂； （5）400×104m3/d及以上的储气库集注站。
11 CPE 西南分公司
气田中功能 齐全、工艺 特大型厂 复杂且规模 站 较大的各类 中心厂站。
22.02.2019
中国石油油气田站场视觉形象标准化设计规定
第三章
名 称 小型站场
厂站外观设计原则
大型站场 特大型站场
中型站场
设计原则
简洁，参照 井场执行。
简洁
鲜明、醒目，突出中国石油标识。 带混凝土（砖）立柱的铁艺围墙，铁 艺设施为黑色，混凝土（砖）立柱为 乳白色并涂刷色带。变电所、油库等 有特殊需要的厂站可采用实体围墙。
围墙
艳绿色防翻 可不设围墙， 越围栏，变 如需要，采 电所等有特 用艳绿色防 殊需要的厂 翻越围栏。 站可采用实 体围墙。
22.02.2019
12
CPE 西南分公司
中国石油油气田站场视觉形象标准化设计规定
第三章
名 称 小型站场
厂站外观设计原则
大型站场 主大门采用黑色铁 艺推拉门，并设行 人小门及门岗房； 酸性天然气处理厂 应设安全教育室； 次要大门采用黑色 铁艺大门。 特大型站场 主大门采用电动 伸缩门，并设行 人小门、门岗房 及安全教育室； 次要大门采用黑 色铁艺大门。
中型站场
大门
防翻越围栏 大门做法与 黑色铁艺大 围墙保持一 门。 致。
装置区 场地 铺装 巡检 便道
就地取材、适当铺砌，不宜超过装置平面投影外1m。预制块或碎 石，预制块宜为水泥色。其他场地素土夯实，有条件地区可适当 绿化。
水泥预制块，宽1m，水泥色。
13 CPE 西南分公司
22.02.2019
中国石油油气田站场视觉形象标准化设计规定
