高频变压器生产工艺样本

2.绕制要求:
( 1) .绕线方式严格按图纸要求执行, 如排绕, 漆包线应排列整齐, 不应有高低不平、松
散、交叉、打结现象; 如间绕, 则要求漆包线匝间留有一定的距离。
( 2) .绕组绕制顺序、圈数、进出脚位槽位按工艺要求严格执行, 不可出现顺序颠倒、多
圈少圈、进错脚位槽位; 进出线应成 90直角, 不可斜拉; 绕制错误时, 需将线包取
<三>.配线
更改记录
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
拟制审核
批准
第3 页
更改签名
共 10 页
工艺说明
名
称
高频变压器
文件编号 FWT-0101
版本 1.0
称为配线。
2.如变压器针脚有挡板其配线高度应低于挡板高度 1mm 以上。如变压器针脚无挡板, 其配线
高度以单圈配线最高为标准, 其余针脚配线高度不应超过此高度。
绕线
包胶带、端控带配线
B
一次电感测试
A
测匝比、相位
一次焊锡装配
浸漆、烘烤
二次焊锡
C
外观检测
D
电感测试
E
安全测试
注: A、 B、 C、 D、 E 标记为入库
工序质量控制点。
包装
贴标签
校脚
更改记录更改签名
拟制审核批准
第1 页共 10 页
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
锡炉焊锡中 2--4S 垂直取出。
2.焊锡时间不可过长以防将线包烫坏, 助焊剂不可粘上线包影响外表清洁。
3.焊过锡的线包骨架应无变形、破损; 引脚焊锡光亮, 无虚焊、假焊、连焊现象, 线包及

高频变压器绕制方法

高频变压器绕制方法高频变压器是电力电子电路中的重要组成部分，其性能的好坏直接影响到整个电路的稳定性和工作效率。

在变压器的制作过程中，绕制是一个关键的环节。

本文就高频变压器绕制方法进行介绍。

1、确定变压器的参数在绕制变压器前，需要先确定变压器的参数，如输入电压、输出电压、功率等。

这些参数的确定将直接决定变压器的线径、匝数以及铁芯的尺寸等。

2、选择合适的铁芯铁芯是高频变压器的核心部件，其尺寸和材质的选择直接影响到变压器的性能。

在选择铁芯时，需要考虑其磁通密度、磁导率、损耗等因素，并根据变压器的功率和频率来选择合适的铁芯。

3、绕制一次侧在绕制一次侧时，需要按照变压器参数计算出所需的匝数和线径。

在绕制过程中，需要注意匝间绝缘和线圈的紧密度，以保证变压器的稳定性和安全性。

4、绕制二次侧在绕制二次侧时，需要按照变压器参数计算出所需的匝数和线径。

与一次侧不同的是，二次侧的匝数和线径通常比一次侧要小，因为二次侧的电压一般比一次侧低。

5、绕制剩余部分绕制完一、二次侧后，还需要绕制一些剩余部分，如绕制防干扰线圈、绕制反馈线圈等。

这些部分的绕制需要根据具体的电路需求进行。

6、进行绝缘处理在绕制完成后，需要对变压器进行绝缘处理，以提高其绝缘强度和耐电压能力。

常用的绝缘方法有浸渍法、涂敷法、包覆法等。

7、测试变压器性能绕制完成后，需要进行变压器的性能测试，包括静态测试和动态测试。

静态测试主要测试变压器的直流电阻、绝缘电阻等参数，动态测试主要测试变压器的工作性能和稳定性。

综上所述，高频变压器绕制方法是一个比较复杂的过程，需要掌握一定的理论知识和实践经验。

在绕制过程中，需要严格按照设计要求进行操作，以保证变压器的质量和性能。

高频变压器绕制工艺

高频变压器绕制工艺一：绕线（1）winding the copper wire on the bobbin by machine根据生产工艺设定绕线圈数，包括总圈数与每工序的绕线圈数；慢车功能设置来控制柔和起步与停车缓冲；绕线速度设置；这些将决定变压器的电气性能。

二：包胶纸（1）wrapping the insulating tape绝缘胶纸的采用长度、宽度、位置都必须有明确规定，保证完全遮蔽导体，防止绝缘失效！三：焊接铜箔Soldering the copper foil焊接的温度、时间、焊点的光滑度都要有明确规定。

四：包铜箔wrapping the foil on the bobbin将铜箔（附焊线）包于图示位置。

五：包胶纸（2）wrapping the tape六：绕线（2）winding the wire七：浸锡（1）dip the pin into the tin骨架的PIN位浸锡；浸锡高度、时间、锡炉温度都要明确规定。

八：包胶纸（3）wrapping the tape九：绕飞线winding the wire依据指示图绕线十：包胶纸（4）wrapping the tape十一：剪线头cut the surplus wire把飞线依据图示尺寸剪平。

十二：浸锡（2）dip the wire into tin十三：浸锡检查check the soldering point and joint检查浸锡点是否平滑、是否被污染、短路等十四：装磁芯fit the ferrite core into the bobbin依据图示装磁芯十五：包胶纸（5）wrapping the outside tape将磁芯用绝缘胶纸包绕十六：电气性能测试tesing electric features测试火牛绝缘、包绕后的电气性能是否达标。

十六：高温干燥(1) drying in high temperature在恒温100度的环境里干燥30分钟左右。

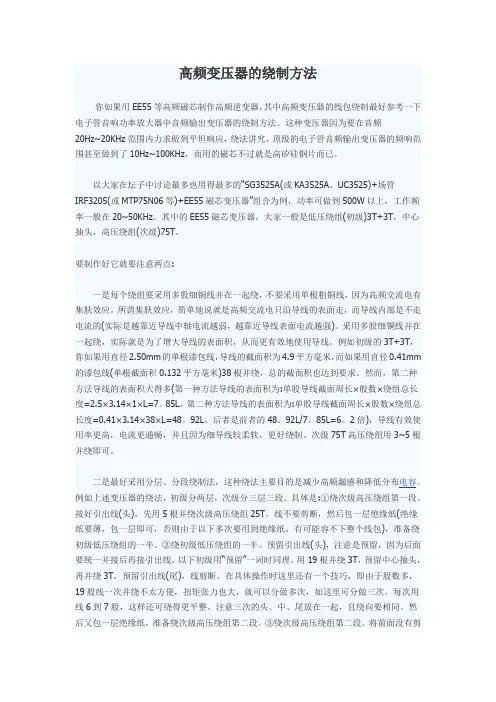

高频变压器的绕制方法

高频变压器的绕制方法你如果用EE55等高频磁芯制作高频逆变器，其中高频变压器的线包绕制最好参考一下电子管音响功率放大器中音频输出变压器的绕制方法。

这种变压器因为要在音频20Hz~20KHz范围内力求做到平坦响应，绕法讲究，顶级的电子管音频输出变压器的频响范围甚至做到了10Hz~100KHz，而用的磁芯不过就是高矽硅钢片而已。

以大家在坛子中讨论最多也用得最多的“SG3525A(或KA3525A、UC3525)+场管IRF3205(或MTP75N06等)+EE55磁芯变压器”组合为例，功率可做到500W以上，工作频率一般在20~50KHz。

其中的EE55磁芯变压器，大家一般是低压绕组(初级)3T+3T，中心抽头，高压绕组(次级)75T。

要制作好它就要注意两点:一是每个绕组要采用多股细铜线并在一起绕，不要采用单根粗铜线，因为高频交流电有集肤效应。

所谓集肤效应，简单地说就是高频交流电只沿导线的表面走，而导线内部是不走电流的(实际是越靠近导线中轴电流越弱，越靠近导线表面电流越强)。

采用多股细铜线并在一起绕，实际就是为了增大导线的表面积，从而更有效地使用导线。

例如初级的3T+3T，你如果用直径2.50mm的单根漆包线，导线的截面积为4.9平方毫米，而如果用直径0.41mm 的漆包线(单根截面积0.132平方毫米)38根并绕，总的截面积也达到要求。

然而，第二种方法导线的表面积大得多(第一种方法导线的表面积为:单股导线截面周长×股数×绕组总长度=2.5×3.14×1×L=7。

85L，第二种方法导线的表面积为:单股导线截面周长×股数×绕组总长度=0.41×3.14×38×L=48。

92L，后者是前者的48。

92L/7。

85L=6。

2倍)，导线有效使用率更高，电流更通畅，并且因为细导线较柔软，更好绕制。

次级75T高压绕组用3~5根并绕即可。

高频变压器工艺流程

高频变压器工艺流程高频变压器工艺流程可以分为以下几个步骤：1. 选材：首先需要选择高频变压器的铁芯材料。

常见的铁芯材料有硅钢片和铁氧体。

硅钢片具有较好的磁导率和导磁性能，适合于低频变压器；而铁氧体具有较好的高频特性，适合于高频变压器。

2. 切割：将选好的铁芯材料按照设计要求进行切割。

切割时需要注意尺寸的精确度，确保切割出来的铁芯片能够拼接在一起形成完整的铁芯。

3. 绝缘处理：在铁芯周围涂布一层绝缘漆，用于隔离铁芯与绕组之间的接触。

绝缘漆可以提高绕组的绝缘强度，防止绕组之间的短路。

4. 绕线：将绝缘处理好的铁芯上绕上绕组。

绕组可以是单层绕组，也可以是多层绕组。

在绕线时需要注意绕组的匝数和线径，以及绕组的排列方式。

5. 焊接：在绕好绕组之后，需要对绕组进行焊接。

焊接可以通过手工焊接或者自动焊接的方式完成。

焊接时需要注意焊接点的质量和可靠性。

6. 封装：将焊接好的高频变压器进行封装。

封装可以选择塑料外壳或者金属外壳。

封装后可以提高高频变压器的机械强度和抗外界干扰能力。

7. 测试：对封装好的高频变压器进行测试。

测试包括电气特性测试和性能测试。

电气特性测试主要包括绝缘电阻测试、匝间电压测试、绕组电阻测试等；性能测试主要包括功率损耗测试、效率测试、温升测试等。

8. 修正和包装：对测试过程中发现的问题进行修正，并进行最终的包装。

包装可以选择盒装或者盘装。

以上就是高频变压器工艺流程的主要步骤。

在每个步骤中都需要严格控制质量，确保高频变压器的性能符合设计要求。

同时还需要注意生产过程中的安全和环境保护。

只有通过精心的制造和严格的测试，才能生产出优质的高频变压器。

高频变压器的制作工艺

高频变压器的制作工艺》一.绕线1.材料确认1.1 BOBBIN规格之确认.1.2不用的PIN须剪去时，应在未绕线前先剪掉，以防绕完线后再剪除时会刮伤WIRE或剪错脚，而且可以避免绕线时缠错脚位.1.3 确认BOBBIN完整：不得有破损和裂缝.1.4将BOBBIN正确插入治具，一般特殊标记為1脚(斜角為PIN 1)，如果图面无註明，则1脚朝机器. 1.5须包醋酸布的先依工程图要求包好，紧靠BOBBIN两侧，再在指定的PIN上先缠线(或先鉤线)后开始绕线，原则上绕线应在指定的范围内绕线2.绕线方式根据变压器要求不同，绕线的方式大致可分為以下几种2.1一层密绕：佈线只佔一层，紧密的线与线间没有空隙.整齐的绕线. (如图6.1)2.2 均等绕：在绕线范围内以相等的间隔进行绕线;间隔误差在20%以内可以允收.(如图6.2)2.3 多层密绕：在一个绕组一层无法绕完，必须绕至第二层或二层以上，此绕法分為三种情况：a.任意绕：在一定程度上整齐排列，达到最上层时，佈线已零乱，呈凹凸不平状况，这是绕线中最粗略的绕线方法 .b.整列密绕：几乎所有的佈线都整齐排列，但有若乾的佈线零乱(约佔全体30%，圈数少的约佔5%REF).c.完全整列密绕：绕线至最上层也不零乱，绕线很整齐的排列著，这是绕线中最难的绕线方法.2.4 定位绕线：佈线指定在固定的位置，一般分五种情况(如图6.3)图6.32.5 并绕：两根以上的WIRE同时平行的绕同一组线，各自平行的绕，不可交叉.此绕法大致可分為四种情况：(如图6.4)图6.43.注意事项：3.1当起绕(START)和结束(FINISH)出入线在BOBBIN同一侧时，结束端迴线前须贴一块横越胶布(CROSSOVER TAPE)作隔离。

3.2出入线於使用BOBBIN之凹槽出线时，原则上以一线一凹槽方式出线，若同一PIN有多组可使用同一凹槽或相邻的凹槽出线，唯在焊锡及装套管时要注意避免短路。

高频变压器工艺作业标准1(RG)

铁氟龙套管
防微社渐
警钟长呜
L型薄
T型厚
套管
热缩套管
互检执行专自检检
包端控胶带
GOOD
OK OK
OK
包端控胶带工艺作业标准要求： 1.规格型号依照作业指导书要求; 2.端控匝数依照作业指导书要求; 3.包端控时可不重叠,允许起头收尾相差0.5-5mm之间; 4.包端控时,不允许包错位,不允许没有靠骨架边包端控带的现象.
套管没有伸入端控带内
NG
端控带
绕线----跨线绝缘
绕完线后胶带需伸入收尾线下10-15mm做跨线绝缘,收尾胶带要盖住收尾10-15mm.
跨线绝缘OK
胶带伸到线尾下10-15mm
跨线绝缘NG
胶带没有伸入到线尾下10-15mm
最小
绕线----层间绝缘
层间绝缘胶带起到隔离绕组上一层与下一层绕组的隔离
-A,无纺布等.
安全多保看险一眼
无纺布
3M#44
少出多事防故一步
迈拉胶带
按照作业指导书要求检查胶带型号,规格,胶带材质等.
通常材质有 3M#1350， 3M#1351，
1298等
宁愿事前检查不可事后返工
3M1350F-1
1298
套管按照作业指导书要求检查套管型号,规格,材质等.
1.套管有铁氟龙套型号和热缩套管等等 2.铁氟龙套型号有L型和T型
槽口位
内3mm最小穿套管OK
套管短
直角端控胶带
绕线----起收线基准
绕线时,所有进出线要成直角,从槽口位平行出来导成直角,而且线不能悬空.
作业标准能遵守品质效率不用愁
收线成直角直角 OK 90度
收线没有成直没有成角NG 直角

高频变压器制作工序

高频变压器制作工序一. 绕线1. 材料确认1.1 线架规格及材质之确认.1.1.1 BOBBIN规格及材质需正确,且不可有破损或裂痕.1.1.2 工程图面要求拔掉的PIN脚需在绕线前拔掉.1.1.3 PIN脚确认需与工程图面相符,一般有特殊标记为PIN 1(如斜角或凸点等);如果无特殊标记的则参考图面外观图.1.2 铜线规格之确认.1.2.1 WIRE规格及材质需正确,且WIRE不可有破皮、氧化、打结等不良现象.1.3 胶带规格之确认.1.3.1 TAPE规格(宽度、厚度、颜色等)及材质需正确.1.3.2 ACT规格(宽度、层数等)及材质需正确.1.4 套管规格之确认.1.4.1 TUBE规格(大小、长度、颜色等)及材质需正确.1.5 铜箔规格之确认.1.5.1 COPPER FOIL规格(宽度、厚度、长度等)需正确,且无毛边、氧化等不良.1.5.2 是否有要求背胶、焊接引线处理,焊点需平整且需用TAPE正反包住.2. 绕线方式2.1 密绕2.1.1 整齐的绕线,不论是绕一层或是多层,线与线之间都紧密无空隙.2.1.2 要求严格的绕线,在绕两层或以上的绕组时,每绕完一层需加绝缘胶带一层.2.2 疏绕2.2.1 绕线不满一层,线与线之间以相等距离均匀分布.2.3 并绕2.3.1 两股或两股以上铜线同时绕线,依照工程图面采用密绕或疏绕方式绕线.2.4 任意绕2.4.1 有的机种线径细而且圈数较多,绕线时在一定程度上排列整齐,达到最上层时,排线己零乱.2.5 混合绕2.5.1 有的机种为了降低漏电感,在密绕完一层或以上后剩下不足的一层采用疏绕.2.6 逆回绕2.6.1 根据绕线要求,在引出线相反方向起始绕线至引出方向结束的绕线.2.7 同层绕2.7.1 两个或以上绕组分别密绕于同一层上.3. 注意事项3.1 需包ACT的先依工程图面要求靠线槽侧包好,包1TS之ACT可包0.9TS,以利含浸时凡立水良好的渗入底层;包2TS或以上ACT时重迭不可超过5mm,以免线包过胖不利组装CORE及影响漏电感过高.3.2 依照工程图面绕线方式绕线,当结束线跨越绕组回线时需贴固定胶带作隔离,最外层绝缘胶带不宜包得太紧,以免影响产品外观.3.3 原则上铜线从BOBBIN凹槽以一线一槽引出,如凹槽不足可考虑从上槽引出;如无上槽而造成共槽出线的可考虑加TEFLON TUBE避免焊锡短路.3.4 缠线要求紧靠PIN针周围,且不可超过BOBBIN支点,线径小于0.30mm(含)需缠2TS以上,线径小于0.80mm(含)需缠1TS以上,线径大于0.80mm需缠0.8TS以上.3.5 TUBE伸入线槽(或ACT)需2mm以上,套管引出需平齐BOBBIN凹槽或至少达到凹槽2/3高;如卧式无凹槽BOBBIN之套管长度需距PIN针1mm左右.3.6 内铜箔在变压器中一般起屏蔽作用,主要是减小漏电感、激磁电流.包铜箔时原则上焊点朝上,如内铜箔超过1TS(含)时需用胶带隔离防止内部短路.3.7 铜箔取代铜线而做绕组时起导体作用,需背胶后方可使用,主要是满足通过高电流的需要.各焊点需用复合基材包住防止短路.3.8 CT线绞合必须均匀,不可太松也不可太紧.3.9 所有出线均不可太长,以免造成材料浪费,如裁线绕组所用铜线长度与材料分析不符,需及时提出,并由工程部及时变更.二. 焊锡1. 材料确认1.1 锡条之确认1.1.1 锡炉所用之锡条,其锡/铅比例为63/37,锡炉内之杂质污染需及时处理干净.锡炉温度应保持在490℃±10℃.1.1.2 无铅锡条之锡/银比例为99/1.1.2 助焊剂之确认1.2.1 助焊剂及稀释剂之调配依实际情况而定,盛放助焊剂之容器中溶液量依产品而定.2. 作业步骤2.1 将产品整齐排放在粘有双面胶的木条上.2.2 排好版产品之PIN脚沾适量助焊剂.2.3 用锯片刮净锡面,将变压器PIN脚浸入锡中,深度以锡面平齐PIN底部为止.2.4 将焊好锡之产品锡渣清理干净.2.5 剪掉需剪1/2的抽头PIN脚.3. 注意事项3.1 排版木条所粘之双面胶应酌情更换,以免粘性不够时线包掉入锡炉.3.2 PIN脚沾助焊剂时不可太多,以免影响外观,也不可太少而影响焊锡质量.3.3 为防止PIN脚不洁净,锡面需及时处理干净.3.4 不可烫破线包胶带,塑料类BOBBIN不耐高温,必须严格控制好锡炉温度及焊锡时间,否则会使BOBBIN变形、PIN歪斜甚至脱落.3.5 镀锡后的PIN脚需均匀光滑,不可有冷焊、空焊、漏焊、氧化、短路、倒钩或锡围,锡渣需清理干净.3.7 焊锡时间因线径不同而异,如下时间供参考:3.7.1 0.32mm以下焊锡时间: 2-3秒3.7.2 0.80mm以下焊锡时间: 3-4秒3.7.3 0.80mm以上焊锡时间: 4-5秒3.8 特殊产品依实际情况作业.三. 组装铁芯1. 材料确认1.1 铁芯之确认1.1.1 CORE规格、材质、电感需正确,且不可有破损、变形、裂痕或大小不一等不良.1.2 胶带之确认1.2.1 TAPE规格(宽度、厚度、颜色等)及材质需正确.2. 组装铁芯2.1有CT线或飞线的线包剪去多余的部分.2.2 线包较胖的产品需用气压啤机压制线包后方可组装.2.3 CORE装入线包时两只CORE接触面必须保持清洁,CORE结合必须紧密无错位等不良.2.4 有GAP的CORE必须按要求放置,如无注明的则将GAP之CORE放置于PIN端,卧式BOBBIN则将GAP之CORE放置于初级端.2.5 EI型CORE如无注明的将I片放置于顶部.2.6 按工程图面要求方式(胶带或铁夹)固定CORE,用胶带固定CORE的需将胶带切口置于产品底部,需包外铜箔(或外胶)或卧式产品则将胶带切口置于CORE中间,需点胶作业的产品可在一次测试后作业.3. 注意事项3.1 在正式生产前应试样组装10PCS以上,以免含浸后产品批量电感不良.3.2 不同材质的CORE不可组装在同一产品上.3.3 要求背胶的CORE必须依工程图面背胶作业后方可组装,并且所背胶带不可歪斜、皱起及破损,以免产品含浸后胶带翘起.3.4 固定CORE之胶带必须缠紧,以免含浸后电感下降,且不可分层及皱起,胶带切口应平滑以免影响产品外观;如用铁夹固定CORE的产品,铁夹必须置于CORE正中央.3.5 遇上线包较胖的产品,需用气压啤机压制线包后再组装,压制线包时不可压破BOBBIN.3.6 组装CORE时不可弄破线包胶带,以免线包对CORE产生高压不良.3.7 组装好之产品不可有CORE大小不一、错位,点胶产品点胶位置需正确,胶量应适中,所有产品上应无焊油、胶等污物.四. 电气测试1.仪器校对1.1 匝数比测试仪器之确认1.1.1 测试前用校对品校对仪器是否准确.1.2 电感测试仪器之确认1.2.1测试前用校对品校对仪器是否准确.1.3 高压测试仪器之确认1.3.1测试前用校对品校对仪器是否准确.2. 作业步骤2.1 确认测试治具与变压器脚位是否相符.2.2 按工程图面要求设定测试参数,匝数比测试频率为20KHz,测试电压为2.0V,匝数标准为±0.2TS;部分产品(如铁芯GAP或匝数多)会使测试匝数与实际匝数不符,则根据拆解结果设定相应匝数标准.2.3 根据测试仪器功能(洤华310仪器仅可测试匝数比)测试工程图面要求之各项电气性能.2.4 通过测试分选良品与不良品,匝数不良(注明不良绕组)退回前段修理;电感不良如为材料不良则拆下CORE退供货商,如组合不良则由组装人员修理.2.5 按工程图面要求设定测试参数,高压测试一般按初级对次级、初级对铁芯、次级对铁芯之顺序进行测试.3. 注意事项3.1 为防止内部短路,匝数比测试时应加匝间短路测试.3.2 如果为气动测试,测试时应防止BOBBIN支点破损.3.3 高压测试系危险作业,测试人员必须经过培训后方可上岗.3.4 如客户要求高压测试时间为一分钟,为节约时间而提高生产效率,作业时可将高压要求提高至1.2倍而将时间缩短为一秒钟.3.5 测试过程应尽量避免弄歪PIN脚.3.6 所有电气测试必须保证100%为良品方可流程.3.7 为防止混料,所有不良产品需放于有标示之红色盘子.3.8 所有含浸作业后之产品需再次测试电感及高压.五. 焊铜箔1. 材料确认1.1 铜箔之确认1.1.1 COPPER FOIL规格(宽度、厚度、长度等)需正确,且无毛边、氧化等不良.1.1.2 如需背胶之铜箔是否背胶,TAPE是否有气泡、皱折、刺破等不良.1.2 引线之确认1.2.1 WIRE规格及长度需正确,且至少一端己镀锡.1.3 其它材料之确认1.3.1 外围TAPE规格(宽度、厚度、颜色等)及材质需正确,一般情况之外围TAPE宽度应与线包TAPE相同.1.3.2 引线TUBE规格及长度需正确,规格以容易穿入引线为宜.2. 作业步骤2.1 焊内铜箔2.1.1 将铜箔竖立工作台面上,左手拿引线与铜箔成90℃角置于需焊位置,右手拿焊枪迅速焊接引线.2.2 焊外铜箔2.2.1 根据工程图面要求,确定产品在焊外铜箔前是否需包外围胶带,如需包外围胶带需按要求层数包好.2.2.2 将裁好长度之铜箔居线包中间包紧,用焊枪迅速焊接铜箔.2.2.3 在对应位置焊接外铜箔引线,如需加套管则按适当长度加套管.2.2.4 将引线缠于指定PIN脚上.2.3 焊绕组铜箔2.3.1 方法同焊内铜箔.2.3.2 绕组铜箔主要是满足通过高电流的需要,各焊点需用复合基材包住防止短路.3. 注意事项3.1 背胶之铜箔不可有气泡、皱折、刺破等不良.3.2 点锡需适量,焊点需光滑,不可有堆锡及锡尖.3.3 焊接时间不可太长,以免烫破胶带.3.4 外铜箔需包正包平,不可歪向一边,否则可能会造成产品高压不良及影响外观.3.5 绕组铜箔之焊点需用复合基材正反包住,以免造成短路.3.6 外铜箔引线缠接时不可松散,应避免焊锡后造成焊点超高.3.7 焊好外铜箔后所包绝缘胶带不宜包得太紧,以免影响产品外观.六. 真空含浸1. 材料确认1.1 凡立水之确认1.1.1 凡立水与天那水(稀释剂)必须是同一厂家产品才能混合使用,混合后溶液比重为0.90-0.92.2. 作业步骤2.1 将产品整齐排放在含浸板上,放入80℃-100℃烤箱中预热30分钟.2.2 待产品冷却至60℃左右时,将产品整版放入含浸槽内.2.3 启动真空含浸机,抽气至40-50cm/Hg,导入凡立水,使凡立水淹没产品为准(不可淹没PIN脚),连续抽真空、破真空4-5次.2.4 放气后导出凡立水,再抽气至65-75cm/Hg,然后再放气,将产品取出稍吹干.2.5 将产品放入80℃烤箱预热1小时,再将温度调至100℃-110℃烘烤4小时,大颗产品和安规机种需多烘烤2小时.2.6 将产品取出烤箱,自然冷却(特殊情况可用风扇迅速冷却)后流程至下一工段.3. 注意事项3.1 凡立水和天那水为易燃有毒物品,含浸室内需保持良好的通风条件.3.2 每日含浸前必须检测凡立水之比重,凡立水在使用过程中会渐渐粘稠,必须补给稀释剂充分混合,使其比重达到要求.3.3 含浸用具必须定期清理,保持用具干净,以免影响含浸产品外观.3.4 每批产品出烘箱,IPQC必须拆解成品,确认产品最内层是否烘干,线圈是否固定.3.5 含浸后之产品必须保持外观洁净,无块状污物,CORE不可有松动情形.七. 整脚成形1. 调试整脚机1.1 装好适配的整脚板,启动后插入变压器整脚,取出产品检查PIN脚是否合格.2. 整脚作业2.1 将产品逐一插入整脚板整脚成形.2.2 所有经整脚成形之产品应整齐排放于盘中,不可随意乱放以免弄歪PIN脚.2.3 整脚时不可弄破BOBBIN支点及刮伤PIN脚.3. CT线成形3.1 确认CT线是否需加套管及套管材质、规格、长度.3.2 穿入要求之套管,检查镀锡部分长度是否正确.3.3 确认CT线成形位置,将CT线弯向工程图面要求位置.3.4 根据实际情况确定CT线是否需合脚处理.八. 贴标签(捺印)1. 材料确认1.1 标签之确认1.1.1 标签规格、材质及内容需正确,字体清晰,无漏字错字,周期是否有效.1.1.2 印章内容需正确,字体清晰,有周期的需将周期调至有效周期.1.2 产品之确认2.1 产品与标签(印章)是否相符,产品是否己完成贴标签(捺印)之前所有工序.2. 操作步骤2.1 将产品初级(或次级)朝同一方向摆放整齐.2.2 将标签粘贴(或捺印)于产品上.3. 注意事项3.1 标签大小原则上应小于所贴位置面积.3.2 标签需贴正贴平,标签与产品需完全接触,不可贴错、贴反、贴歪及漏贴.3.3 捺印之油墨应清晰,均匀,颜色需正确.九. 外检包装1. 材料确认1.1 包装盒之确认1.1.1 所用包装盒外观尺寸及包装数量是否符合客户要求.1.1.2 包装盒和外箱上之内容与产品料号是否相符.2. 外观检查2.1 确认产品是否完整,外观需洁净,无块状污物(凡立水);各外观尺寸需符合工程图面要求.2.2 BOBBIN不可有裂缝、破损、变形.2.3 CORE不可有严重错位、破损、变形及松动.2.4 TAPE不可有刺破、翘起、烫伤等不良.2.5 TUBE材质及长度是否正确,TUBE不可破损.2.6 要求点胶之产品,胶量及位置需正确,且必须起到固定的作用.2.7 要求打点之产品,颜色及位置需正确,且必须清晰,不可有打错、打反或漏打.2.8 有CT线(或飞线)之产品,出线位置及长度需正确,镀锡部分需光滑且不可有大头.2.9 产品PIN脚必须均匀光滑,不可有冷焊、空焊、漏焊、氧化、短路、倒钩或锡围,锡渣需清理干净.3. 装盒封箱3.1 将检验无误之产品按要求装入盒中.3.2 确认数量无误后封箱.4. 注意事项4.1 所有待包装产品需100%通过电气特性测试.4.2 不良产品必须进行修补,无法修补之产品方可报废.4.3 包装时不可有混料、多装及少装之情形.4.4 海运和空运之产品需慎重包装,以免运输时造成损坏.4.5 包装好之产品需经FQC检验OK后方可出货.。

高频变压器的制作

高频变压器的制作一、绕线A 断定BOBBIN的参数B 所有绕线请求平整不重叠为原则C 单组绕线以单色线即可,双组绕线必须以双色线或开线浸锡来分脚位,以免绕错D 横跨线必须贴胶带隔离1疏绕完整均匀疏开2密绕排线均匀紧密3线圈两边与绕线槽边沿坚持足够的安全间隔A,B4套管长度必需足够,一端伸进绕线管的安全胶带以内,另一端伸出BOBBIN上沿面,但不得靠近PIN5最外层胶带切割在铁芯组合面,切割处必须被铁芯笼罩.6胶带边沿与绕线槽平齐,胶带不歪斜,不反摺不破损.7跨越线底下须贴胶带,坚持跨越线与底下线圈尽缘.二、缠线A 立式BOBBIN粗线: 0.8φ以上缠线1圈细线0.2-0.8φ缠线1.5圈极细线0.2φ以下缠线2-3圈立式BOBBIN缠法之原则:缠线尽量压到底以不超过凸点为原则B卧式BOBBIN :约缠2-3圈,疏绕不要压到底,以免焊锡时烫伤BOBBIN,假如有宽度限制且规格严厉时才用此方法，将缠线压到底后焊锡，再剪边PIN,传奇外传私服网，以减少全部变压器的宽度。

C 横式（卧式，BOBBIN之缠法：约缠2-3圈疏绕，不要压到底以免焊锡时烫伤BOBBIN注：假如产品有宽度限制且规格紧必需将缠线部分剪短时为特例，此时即必须将缠线尽量压到底。

三、套管一般套管之地位规矩：A 外部：套管未端与PIN之间隔愈短愈好，但切记尽对不可将套管缠在PIN上会造成空焊现象。

B 内部：a无边墙配合，平贴BOBBIN约1/2L的长度B有边墙配合，套管必定要在档墙内。

档墙胶带（margin tape）其宽度及资料不可任意调换，由于在设计变压器时其宽度及材质都是涉及安规需特殊注意。

档墙胶带之宽度：一般需与绕线绕组的高度等高，以防止在绕线时铜线叠在假墙上，但假如因装core艰苦时有时会包约1/2-3/4的高度,但以绕线不叠在假墙为原则.技能: 有时因出进线粗又有套管时如果会影响其厚度时可采取跳过引出线的做法,此时要特殊注意套管的地位,必定要有足够安全距离(深刻假墙之宽度)此点必定要深进假墙内有时因假墙缺口较大时或铜箔与M/F并绕时,无显明判别是否深刻假墙或线上M/T时必需选用与M/T同宽度的安全棒,每颗进行丈量.四、铜片之绕制原则,一般有以下几种方法A 一圈不接引线,头尾不可短路,头尾之间有尽缘资料隔离B 一圈接引线,胶带宽度必须大于铜片的宽度,C 一圈以上之铜片两根引线D 中间抽拓型之铜片,三根引线五、理线1）竖立式理线尺度A细线，粗线均需理满一圈以上，理线地位介于底座与凸台的2/3高处（不足者增添理线圈数）B线头长不可超过相邻两脚距离的一半且最长不可超过1mmC多组线并绕理线，细线放在最上层且不可理完一股再理另外一股。

高频变压器生产工艺

<八>.焊铜带 1.将工艺要求材质、厚度、宽度铜带绕线包 1TS，用焊锡将接头处焊住，铜带的接口位置在变压器的磁芯侧面处。 2.要求铜带焊接无松动，位置在线包中间偏上，不可焊在线包引出线处，以防短路或高压更改记录拟制审核批准第 6 页更改签名共 10 页工艺说明名称文件编号版本
工
艺
说明
文
件
名
称
文件编号
一.工艺流程图：
原材料进厂检验
入
绕线包胶带、端控带
B
配线
A
一次焊锡
库
包铜带一次电感测试
C
测匝比、相位
D
装
配
E
浸漆、烘烤
二次焊锡
外观检测
电感测试
安全测试
注：A、B、C、D、E 标记为
工序质量控制点。
入库
拟
包装
制审核
贴标签批准第共校脚1 10 页页版本 1.0
更改记录更改签名
拟工艺说明名
制称
审
核
批准文件编号
第共
7 10
页页版本
0101 1.0 高频变压器 2.引脚要求焊锡光亮，无污物，无毛刺和倒钩，焊锡不可粘上骨架、线包，不能有连焊虚焊现象；保持变压器整体的清洁。 <十一>. 外观检测 1.外观检测是检测变压器整体外表工艺性能、外观清洁光亮度及外型尺寸是否在符合要求，也就是说外观检测是测试变压器的做工怎么样，一般采用目测法。 2.磁芯：要求安装位置正确，不倾斜，不松动；任何部位不能有裂痕、破损、掉块面积不应超过磁芯产品标准。 3.骨架：要求骨架无破损、无缺针、无明显变形，针脚长短一致焊锡光亮，无连焊、虚假焊、黑点、倒钩毛刺；配线高度不超过挡墙的高度。超高的用烙铁压下。 4.铜带：安装位置正确，不偏下；表面无破损、氧化及影响外观的其他现象；焊点光亮，无堆锡、少锡，无虚焊。 5.浸漆：整个变压器表面浸漆均匀，无堆漆、漆瘤及部分部位不上漆现象。 6.变压器表面干净整洁，无污物、杂质，特别是不能有任何部位不能有锡粒，如有应用刀片将其刮掉，但不能损伤变压器表面。 7.变压器外型尺寸符合图纸要求。 <十二>.成品电感测试（f=1khz） 1.复测变压器电感量浸漆后有无变化，是否符合图纸规定的内控标准。更改记录拟制审核批准

高频变压器制作工艺、方法

·.高频变压器制作工艺、方法·.绕线变1.材料确认1.1 BOBBIN 规格之确认.1.2 不用的PIN 须剪去时，应在未绕线前先剪掉，以防绕完线后再剪除时会刮伤 WIRE 或剪错脚，而且可以避免绕线时缠错脚位.1.3 确认BOBBIN 完整：不得有破损和裂缝.1.4 将BOBBIN 正确插入治具,一般特殊标记为1脚(斜角为PIN 1)，如果图面无注明，则1脚朝机器.1.5 须包醋酸布的先依工程图要求包好，紧靠BOBBIN 两侧，再在指定的PIN 上先缠线(或先钩线)后开始绕线，原则上绕线应在指定的范围内绕线2.绕线方式根据变压器要求不同，绕线的方式大致可分为以下几种2.1 一层密绕：布线只占一层，紧密的线与线间没有空隙.整齐的绕线. (如图6.1)图6.1 图6.22.2 均等绕：在绕线范围内以相等的间隔进行绕线;间隔误差在20%以内可以允收.(如图6.2) 2.3 多层密绕：在一个绕组一层无法绕完,必须绕至第二层或二层以上,此绕法分为三种情况：a.任意绕：在一定程度上整齐排列，达到最上层时，布线已零乱，呈凹凸不平状况，这是绕线中最粗略的绕线方法 .b.整列密绕：几乎所有的布线都整齐排列,但若干布线零乱(约占全体30%，圈数少的约占5%REF).c.完全整列密绕：绕线至最上层也不零乱,绕线很整齐的排列着,这是绕线中最难的绕线方法.2.4 定位绕线：布线指定在固定的位置，一般分五种情况 (如图6.3)a.密绕指定点绕线b.均匀疏绕指定点绕线c.密绕指定侧绕线(出线侧)d.密中绕e.密绕指定侧绕线(相对侧)图6.32.5 并绕:两根以上的WIRE 平行绕同一组线,各自平行绕,不可交叉.此绕法可分为四种情况:(图6.4)a.同组并绕;b.不同组或同组并绕;c.多组并绕d.不同组或同组双并绕;图6.4圖圖3.注意事项：3.1当起绕(START)和结束(FINISH)出入线在BOBBIN 同一侧时，结束端回线前须贴一块横越胶布(CROSSOVER TAPE)作隔离。

高频变压器生产工艺

6.变压器要求绕制端控带的，应使用工艺图纸规定的材质、宽度、厚度端控带，端控带绕制
应紧靠骨架线槽的两边，层与层之间应重叠在一起不能分散错位。
7.按工艺要求的圈数绕制端控带，不可多圈少圈。要求用端控带压线的，应将端控带收尾在
绕组起始侧，并使端控带末尾翘起以方便下一道绕线。
<三>.配线
5
1.将绕完线、骨架完好的线包各个绕组引出线缠绕在针脚上，并将多余的线头剪掉的工序
更改记录更改签名
工艺说明
拟制审核
名
称
高频变压器
批准
第4 页
共 10 页
文件编号
版本
FWT-0101
1.0
7
<四>.一次焊锡
文档来源为:从网络收集整理.word 版本可编辑.欢迎下载支持.
1.将锡炉温度调到 450---500 度，刮去锡面氧化物，将配完线的线包针脚沾上助焊剂向下放
入锡炉焊锡中 2--4S 垂直取出。
（7）.为了避免漆包线的浪费，起末头出线长度应掌握在 18 3 mm。
ห้องสมุดไป่ตู้
（8）.绕组中要求加屏蔽带的，屏蔽带应放在线槽的中间，并注意两头的绝缘，起头和结尾
不能接触短路。
<二>.包绝缘胶带或端控带
1. 使用工艺图纸规定的颜色、材质、宽度胶带。使用前检查胶带有无破损穿孔。
2. 按工艺要求的圈数绕制胶带，要求胶带绕制无卷边、圈数正确。
2.焊锡时间不可过长以防将线包烫坏，助焊剂不可粘上线包影响外表清洁。
3.焊过锡的线包骨架应无变形、破损；引脚焊锡光亮，无虚焊、假焊、连焊现象，线包及骨
架不可粘有焊锡。不可将线包胶带烫坏，如有胶带破损现象应立即返回给绕线班修补。

生命在于折腾！手把手教你绕制高频变压器

生命在于折腾！手把手教你绕制高频变压器绕制一个变压器所需材料：磁芯、骨架、各种铜线、麦拉胶带。

变压器参数：磁芯：EE22原边：134T（1-3脚），辅助：32T（5-4脚），输出：15T （10-9脚）原边电感：1380±10%uH漏感：≤44uH引脚分布图：特别注意：绕制方法为网上下载，其中变压器绕制方法是对的，但其中存在着很多问题（比如，正规变压器的绕组的头和尾是要添加铁氟龙套管的，每一层之间也得打挡墙增加绝缘，要使变压器耦合好，通常的做法是三明治绕法，比如，1-3先绕35圈然后10-9，然后3-2绕35圈，然后绕5-4Vcc绕组），只当做新手教学，新手可看下变压器实际绕指的基本流程。

事前准备：必须材料和工具，计数器清零。

确定1 脚：左下角开口处。

插入骨架，先绕原边，选择0.18mm 的线，从同名端1 脚开始绕制：一匝挨一匝的绕……是个细致活儿。

终于绕满一层，70 匝，在确定的骨架和线径的情况下，这个数字越固定说明手艺越好。

然后继续往回绕。

顺便插一句，我喜欢把线轴放在下面，这样可以扯上力，手只要掌握线横向的偏移即可。

不过这样会导致线拉的太长……相比之下这样可能会更好。

原边绕主组绕完了，绑在2 脚上，剪断。

均匀的缠上麦拉胶带。

计数器清零准备辅助绕组。

本次采用0.18mm 线双绕的方法，找到同名端5 脚开始。

如果不能绕满一层，尽量绕的均匀，双线难度更大，我最多绕过四线的屏蔽绕组。

然后直接回来，然后缠好麦拉胶带。

找到同名端10 脚，输出绕组同样绕。

缠好麦拉胶带，绕制工作结束。

或者我们也可以这样，把辅助绕组和输出绕组绕在同一层（注意这样绕原副边是不能做耐压试验的）。

把线打开，刮漆，焊在脚上，注意用刀背轻刮，不然挂断了线很有可能前功尽弃，这里我单独用一页来着重说明。

打开电桥，准备测电感，功能档位选择Ls-Rs，频率调到最大也只有20kHz（我们的最大工作频率是132kHz）。

记得给变压器编号，方便记录。

高频变压器生产工艺流程

高频变压器生产工艺流程
朋友们！今天来跟你们唠唠高频变压器的生产工艺流程。

这玩意儿啊，我都弄了20 多年啦，那经验可不是吹的！
先说这绕线吧，哇，那可得小心又小心！我记得刚开始的时候，我总是绕得乱七八糟，被师傅骂得狗血淋头，唉！不过后来慢慢就熟练啦。

绕线的时候，那线就像小泥鳅似的，一不小心就跑偏，得时刻盯着。

然后是装配，这一步就像搭积木，可别搭错喽！我有次犯迷糊，装错了零件，那可真是惨不忍睹啊！还好后来及时发现，不然得挨老大批了。

说到这，我突然想起之前有个同事，在调试的时候居然睡着了，哈哈，真是奇葩！
哦，对了！还有铁芯的处理，这可是关键的一步。

那铁芯摸起来凉凉的，还有点铁锈的味道。

处理不好的话，整个变压器就废啦！
我这又扯远啦！接着说后面的检测，这可不能马虎。

就像给病人做体检一样，一点点小毛病都不能放过。

我记得好像有段时间，行业里都在传某个厂家因为检测不严格，出了一大批次品，那损失可大了去了！
嗯... 这生产工艺流程啊，其实也不是一成不变的。

随着技术发展，新的方法不断冒出来。

我这老家伙有时候都跟不上喽，哈哈！
如果你们在操作过程中遇到问题，别慌，多琢磨琢磨，实在不行就来找我这老江湖！
好啦，我能想到的就这么多，剩下的就靠你们自己去摸索啦！。

高频变压器工艺介绍

变压器发展史
二,世界上第一个有实用价值的变压器
变压器发展史
低频变压器 50Hz
高频变压器 10kHz~ 25kHz
高频变压器 25kHz~ 75kHz
高频变压器 75kHz~ 200kHz
高频变压器 200kHz ~1MHz
变压器分类
滤波器脉冲变压器电源变压器驱动变压器磁放大器干扰抑制滤波器矽钢片变压器高频直插式变压器高频贴片变压器平面变压器压电陶瓷变压器
变压器发展史
二,世界上第一个有实用价值的变压器
1850年德国技师鲁姆科尔夫制年德国技师鲁姆科尔夫制成第一只感应线圈 (Inductorium).1851年, . 年他提出第一个感应火花线圈(变他提出第一个感应火花线圈变压器)的专利压器的专利 .
变压器发展史
二,世界上第一个有实用价值的变压器
OK
NG
绕线要求: 绕线要求:
五内铜箔工艺
1. 目的:满足客户设计要求基本要求: 2. 基本要求: 铜箔之起绕边应尽量避免置于BOBBIN 转角处. ① 铜箔之起绕边应尽量避免置于BOBBIN 转角处. 引线之焊锡处应避免重迭, 引线之焊锡处应避免重迭, 防止铜箔之间因挤压而刺破胶带,造成短路. 而刺破胶带,造成短路. 单片铜箔作业使用时, ② 单片铜箔作业使用时,不可用两截铜片以焊接方使用. 式替代单片铜箔使用. 铜片作保护遮敝(SHIELDING) (SHIELDING)时 ③ 铜片作保护遮敝(SHIELDING)时, 头尾端需重迭至少2mm, 且为内铜箔时, 头尾端不可短路. 至少2mm, 且为内铜箔时, 头尾端不可短路. 铜箔引线焊接处焊锡须良好、平整, 不可有尖刺. ④ 铜箔引线焊接处焊锡须良好、平整, 不可有尖刺. 为内铜箔时焊接处之正背面须贴上一层胶带, 为内铜箔时焊接处之正背面须贴上一层胶带, 以防首尾端短路. 防首尾端短路.

高频变压器通用工艺文件

一、工艺流程图：—— 表示关键工序二、工艺说明：‹一›绕制绕线前准备：1、按照作业指导书准备原材料（骨架：幅宽、脚距、有无破损、毛刺；线：线径、型号、根数、无黑点打结等现象；胶带：颜色、宽窄度、粘结度等）；2、绕线夹具紧密固定在绕线机主轴上，防止绕线圈数与起绕点变动；3、在上线时，线轴之间应保持一定的距离并用塑料袋套住作为保护，防止在绕线过程中线与线之间出现缠绕与打结等现象；4、铜线不能与金属或硬度过大的介质相接触，需要在必要的地方加海绵垫，并保证线的张力适中即可。

（当线直接与金属接触时，会损伤线的绝缘层，张力过大时会将线径拉小，影响产品的电气性能；张力过小时，线包不易绕平整且容易松散，会导致线包饱满，影响后继工序进行。

）；5、保持工作台面干净、整齐，周转盒应摆放在规定位置。

与工作无关物品不得摆放在工作台上。

要求及注意事项：1、为保证工作效率，剪刀应随时握在右手里。

脚踏板放在自己合适的位置，踩踏后，脚应迅速离开脚踏板，避免在挂线时受伤。

2、认准骨架方向，骨架在上到绕线机夹具上时应保证接触紧密、方向一致、不得松动或脱落。

3、铜线在针脚上的缠绕方向与圈数应严格按照作业指导书执行。

4、绕制前检查前工序的脚位、槽位、线的根数、线圈胶带平整度等是否符合要求，不合格的产品应及时退回上工序返工，发现批量性的错误时应及时停止生产并上报相关负责人，进行错误隔离。

5、严格按照作业指导书要求来执行绕制步骤（进出线脚位、槽位、圈数、绕线方向）6、有挡墙（或有套管）的绕组必须依照作业指导书要求确定挡墙的宽度、厚度、层数与位置（或套管的露出长度、大小、位置与流线长度），线圈不能上挡墙。

7、有层间绝缘的绕组按照要求的层数进行层间绝缘，胶带的圈数应按照作业指导书进行操作。

8、要求散绕的绕组，左右留空，各线圈之间应保证均匀的间隙，并绕满整个绕线要求的幅宽；密绕的绕组，线与线之间不能留空，层与层之间不能留缝，不能出现交叉、堆积现象。
