球磨机使用说明
球磨机说明书
筒式球磨机一、概述1、磨煤机的结构和工作原理（1）结构:本机器系有出料斗、转动部、主轴承、传动部等主要部分和棒销联轴器、减速机、固定罩、等辅助设备组成。
机器的主要工作部分——转动部、系由钢板焊接而成的，筒体及坚固的钢铸件进出料固定与移动端盖所组成。
为了防止筒体磨损，筒体内部护有高锰钢的波形衬板，衬板籍压紧楔形成之横向压力牢固的紧定在筒壁上，在衬板和筒体间还衬有10毫米厚的石棉板，以防筒内热量迅速外传。
并缓冲钢球对筒体的冲击和有助于衬板于筒体内壁的紧密结合。
转动部之转动系由电动机经棒销联轴器、减速机、齿轮转动装置等带动。
进料斗为防止煤潮湿时堆堵，作成于磨机中心线成90°角的方形管，出料斗为减少阻力，作成椭圆形截面料斗，与磨机中心线成45°角2）工作原理：转动部内装有一定量的研磨介质——钢球，当转动的钢球在离心力和摩擦力的作用下被转动着的筒体提升到一定高度后，由于自身重力的作用而下落，进入筒内的煤在下落钢球的冲击和研磨作用下形成煤粉磨好的煤粉籍制粉系统的风动设备运送至锅炉燃烧或煤仓中储存。
3）机器用途：为干式粉磨各种硬度的煤炭用，它广泛的应用于电厂加工固体燃料——煤粉，制粉系统中的主要设备，它只有借助于热风（热风温度不超过300度）的干燥和运输，才能良好的工作。
二、试运转1、试车前的注意事项：设备应在安装完毕并经检查合格后，方得进行试运转，运转前应检查并符合下列要求。
1）各连接螺栓应拧紧。
2）转动部内部应无遗留杂物。
3）各转动部件不与其他物件相碰。
4）进出料斗连接处密封良好。
2、空转试车试车准备完毕，进行空转试车8小时，试车应符合下列要求。
1）磨煤机工作平稳，转动齿轮不应有周期性或非周期性的噪音。
2）衬板无敲击声。
3）主轴承温度不应大于50度（控制回油温度不大于40度）。
4）各部摩擦件不允许有烧伤现象。
5）润滑系统工作正常，无漏油现象。
6）无其他异常事故。
3、负荷试车经空转试车合格后方可进行负荷试车，运转前筒内加入规定负荷量的20——30％的球和料运转后每隔10-15分钟续加10％的球和料。
球磨机技术操作规程
球磨机技术操作规程一、范围本操作规程适用于球磨机的技术操作。
二、安全要求1. 操作前必须穿上劳保装备，包括工作服、安全鞋、安全帽和口罩。
2. 球磨机操作时必须戴防护手套，避免手部受伤。
3. 操作人员必须清楚了解球磨机的结构和工作原理，以避免误操作导致安全事故。
4. 操作人员不得擅自关闭球磨机的保护装置。
5. 操作时应注意机器的运行状态，如果发现异常情况，应立即停止操作并报告上级或维修人员。
三、操作步骤1. 开机准备(1) 球磨机工作前必须先进行机器清洁，排除积尘和异物。
(2) 预热球磨机，检查机器各部位是否灵活，如有异常情况应及时维修。
(3) 检查球磨机所需物料是否充足，如不足应及时补充。
2. 设置工作条件(1) 根据物料特性和加工需求，设置球磨机的转速和工作时间。
(2) 调整球磨机的进料量和排料量，保持适当的物料流动状态。
3. 操作球磨机(1) 打开球磨机的电源开关，并按照设定好的工作条件启动球磨机。
(2) 监测球磨机的运行状态，包括转速、温度和振动等参数，确保机器正常工作。
(3) 定期检查球磨机的润滑情况，保持机器的正常润滑状态。
(4) 定期清理和更换球磨机的磨损零件，确保机器的正常运行。
4. 停机(1) 停止给球磨机加料，等待机器停止运行。
(2) 断开球磨机的电源，关闭机器的进水阀门。
(3) 清除球磨机内部物料，清理工作台面和周围环境。
(4) 关闭球磨机的排水阀门，排除机器内部压力。
(5) 锁好球磨机的控制面板，做好设备的防盗安全措施。
四、维护保养1. 球磨机每次使用后必须进行机器清洁，特别是磨损部件需要定期更换。
2. 定期检测球磨机的润滑情况，及时进行润滑油的补充和更换。
3. 定期检查球磨机的所有传动部分，如发现异常情况应及时修理或更换。
4. 定期对球磨机进行全面检查，包括电气设备、阀门和管道等部位，确保机器的安全运行。
5. 球磨机长时间不使用时，应进行防锈处理并进行定期的防腐检查。
五、操作注意事项1. 操作者必须熟悉球磨机的使用说明和操作规程，严格按照操作规程进行操作。
行星式球磨机使用说明
行星式球磨机使用说明
-在使用前，需要将球磨机的各个部件拆卸出来进行检查，确保无缺损，各部件之间无松动。
- 球磨机安装时需要选择平稳的地面，确保机器的稳定性和工作效率。
- 安装时需要将机器的电源线连接好，确保电力接地安全可靠。
2. 球磨机的使用
- 在使用前需要将磨料和磨球放入球磨机中，并加入适量的水、药剂等。
- 启动球磨机前需要确保机器内部没有异物或杂质，以免对设备造成损害。
- 在启动球磨机后，需要通过控制面板控制转速，确保转速恰当，避免磨料与磨球过度磨损或过度磨碎，影响磨矿效果。
- 使用过程中需要定期检查机器内是否有堆积的磨料或磨球，及时清理以保证设备的正常运转。
- 使用过程中如出现异常需要及时停机检查，以避免设备损坏或人员受伤。
- 使用结束后需关闭电源，进行设备清洗和维护，以延长设备寿命。
3. 球磨机的维护
- 定期对机器进行清洗和润滑，检查传动部位、轴承等部件的工作状态，及时更换损坏的部件。
- 定期检查电源线是否破损或老化，以保证电力接地安全可靠。
- 定期进行设备的维护保养，清理设备内部积累的灰尘、杂物等，以保证设备的正常运行。
4. 球磨机的注意事项
- 操作人员需要定期接受相关培训，了解球磨机的使用方法和注意事项，确保操作安全。
- 在使用过程中，应始终注意设备的工作状态，避免发生意外事故。
- 使用过程中应注意保持机器整洁，避免灰尘和杂物进入设备内部，影响设备正常运行。
- 如需更换部件或进行设备维修，请专业人员进行操作。
球磨机使用说明书
球磨机使用说明书一、球磨机被广泛的应用于选矿厂、耐火材料厂、水泥厂、玻璃厂等工业部门中供细磨中等硬度物料之用。
湿式是将物料渗水进行湿磨、干式则不允许渗水进行干磨。
二、机器的结构和工作原理该产品主要是由给料部、进料部、筒体部和出料等工作部分以及轴承部、传动部、减速机、连轴器等传动部件组成的。
筒体是用钢板焊成、两端用螺栓分别与进、出料中空轴相连接，并水平的支撑在两个轴承上，在进、出料中空轴颈内部又装有可换的衬套并把它用作进出料的通路。
筒体内壁装有高锰钢衬板及白口铁衬板。
筒内装有一定数量的研磨介质（球或棒）及待磨物料。
当筒体以一定速度绕水平轴旋转时，用以离心力的作用，使混合物的质点在筒体内上升到一定的高度，然后自筒体内壁断离而沿抛线的轨迹下落，物料的磨细，一方面是由于落到物体上沉重的介质（球或棒）的撞击作用而破碎，另一方面物料是在介质与介质间和介质与筒体内壁间压碎及物料在筒体内滚动而磨碎，连续工作的磨机，被磨物料从磨机进料端不断的连续给入，磨细的产品借助连续给入物料的推力、水力（湿法生产）或风力（干法生产）以及提升格子板的提取作用从磨机另一端排出机外。
三、安装说明a)安装基础说明1、该类磨机必须安装在已经干燥的坚固的钢筋混凝土基础之上。
2、基础不许有显著的倾斜与下沉，如有少许下沉亦应是均衡和水平的，否则不能进行安装。
3、该类磨机的基础与地平面应有足够的高度，以供给更换衬板及研磨介质之用。
4、基础的设计可参考本厂的基础图进行，但不可将该图直接用作基础施工图。
b)安装前的准备工作1、在安装前必须将所有零部件的加工工作表面上的防锈油、防护物及在运输中落上的灰尘和污垢去掉。
2、检查各个加工工作表面和螺纹，并将在运输和装卸过程中产生的缺陷消除。
3、装配好的部件应仔细检查，如果发现在运输和保管时某些零件损坏或遗失，必须将缺陷件修好，丢失件补全。
4、安装时零件的接触（或连接）加工表面应润滑，固定表面用干油，活动表面用稀油。
行星式球磨机使用说明及操作注意事项
行星式球磨机使用说明及操作注意事项1. 行星式球磨机概述嘿，大家好！今天我们来聊聊行星式球磨机，这个在实验室里能量爆表的“小巨人”。
你可以把它想象成一个强力的搅拌机，它的工作原理就像一台永不停歇的“洗衣机”，不停地搅拌、研磨，直到让材料变成你想要的细粉。
简单来说，它就是用来把各种物料研磨成细粉的一台设备，特别适合搞那些精细的科研实验。
行星式球磨机的工作方式有点像行星围绕太阳转动一样的。
它的转动方式就是把一堆球体放在一个转盘里，然后这些球体在高速转动的过程中撞击、挤压物料，从而把物料磨得细腻。
哇，这个过程就像是在打磨宝石一样，最后能得到一个特别光滑的“宝石粉”。
2. 使用方法2.1 安装和调试首先，装置行星式球磨机就像拼乐高一样简单，但每一步都得小心翼翼。
你得确保所有的部件都装到位，特别是球磨罐要安放得稳稳的，千万别像放错位置的积木那样摇摇晃晃。
接下来，把磨球和样品装进去，记得要按照比例来，过多或过少都会影响效果。
然后，把盖子拧紧，不然一边磨一边冒粉末那可是笑话。
2.2 操作步骤操作时，你得注意那些小细节。
首先，设定好转速和时间，这就像在为你的咖啡机调节浓度和时间，别让它磨得过头了，不然材料可能就像被烤焦了一样。
启动设备后，别急着离开，最好待在旁边，观察机器运转情况，确保没有任何异常。
如果出现奇怪的声音或震动，赶紧停下检查，那可能就像你的汽车发出了不对劲的声音，得好好看看。
3. 注意事项3.1 安全操作行星式球磨机虽然小巧，但可得小心使用。
操作时一定要戴好防护眼镜，搞不好会有飞溅出来的粉末搞到眼睛里。
还有，磨球虽然小，但碰到你也会有点疼，最好用手套保护一下，别让自己像个迷糊蛋一样被碰伤。
3.2 清洁和维护清洁这块也很重要，千万别让设备变成一团“霉斑”。
每次用完后，要把球磨罐、磨球都清理干净。
用湿布擦拭设备表面，避免粉末堆积，像对待你的宝贝一样小心呵护。
定期检查设备的各个部件，确保没有松动或磨损，就像检查自己的爱车一样，保持最佳状态。

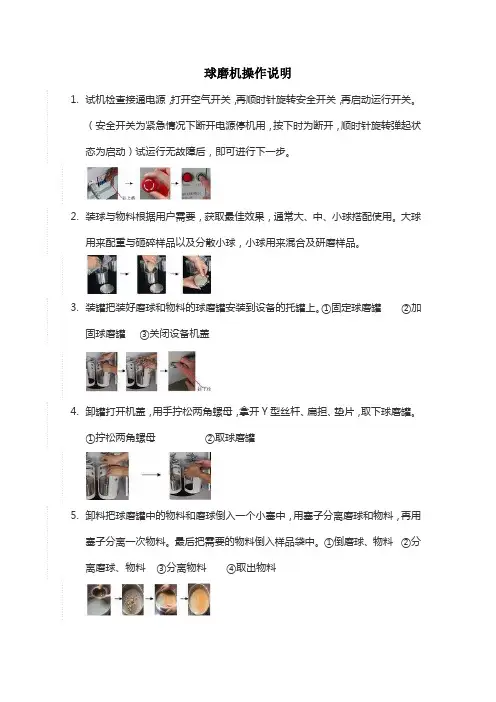

球磨机操作说明
球磨机操作说明
1.试机检查接通电源，打开空气开关，再顺时针旋转安全开关，再启动运行开关。
（安全开关为紧急情况下断开电源停机用，按下时为断开，顺时针旋转弹起状态为启动）试运行无故障后，即可进行下一步。
2.装球与物料根据用户需要，获取最佳效果，通常大、中、小球搭配使用。
大球
用来配重与砸碎样品以及分散小球，小球用来混合及研磨样品。
3.装罐把装好磨球和物料的球磨罐安装到设备的托罐上。
①固定球磨罐②加
固球磨罐③关闭设备机盖
4.卸罐打开机盖，用手拧松两角螺母，拿开Y型丝杆、扁担、垫片，取下球磨罐。
①拧松两角螺母②取球磨罐
5.卸料把球磨罐中的物料和磨球倒入一个小塞中，用塞子分离磨球和物料，再用
塞子分离一次物料。
最后把需要的物料倒入样品袋中。
①倒磨球、物料②分离磨球、物料③分离物料④取出物料。
球磨机使用说明书qm-3sp2
QM-3SP2行星式球磨机使 用 说 明 书一、概 况1、用途QM 系列行星式球磨机能用干、湿两种方法磨细或混合粒度不同、材料各异的固体颗粒、悬浮液和糊膏。
如果用真空球磨罐则可以在真空或惰性气体中研磨、混合样品。
经过许多科研、企业单位的使用、我厂生产的QM 系列行星式球磨机研磨材料的粒度完全能够达到纳米级水平，根据用户反馈已达到30纳米（0.03μm ）左右。
该系列球磨机广泛适用于地质、冶金、土壤、建材、化工、轻工、医药、电子、陶瓷、电池、环保等领域。
随着科技高速发展，纳米材料的广泛应用，20世纪80年代发现的机械合金化（MC ）更赋予QM 系列行星式球磨机新的使命。
机械合金化的基本过程是几种金属或非金属元素的粉末颗粒在球磨机中反复混合、破碎和冷焊，在球磨过程中逐渐细化至纳米级，并在固态下形成合金相的核。
使过去传统熔炼工艺难以实现的某些物质在球磨过程中实现合金化。
许多单位使用我厂生产的球磨机实现了多种合金粉末，如纳米晶硬质合金、Nd 60Fe 20Al 10CO 10非晶合金粉末、Al 2O 3/Al 复合粉末等。
2、工作原理QM 系列行星式球磨机是在一大盘上装有四只球磨罐，当大盘旋转时（公转）带动球磨罐绕自己的转轴旋转（自转），从而形成行星运动。
公转与自转的传动比为1:2（公转一转，自转两转）。
罐内磨球和磨料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试验样品。
3、特点A 、QM-3SP2齿轮传动行星轮系，本厂采用自润滑增强性工程塑料制造，即确保了机械强度，又降低了噪音。
此产品为我厂专利产品。
专利号：ZL022202595B 、间隔运行功能：为了防止球磨产生过热而影响材料的性能和品质，本机可按“运行—停机—再运行”的循环模式自动控制各状态的时间。
4、技术参数型号：QM-3SP2可配球磨罐：容积（单罐容积，单位：毫升）：50、100、250、400、500。
材质：不锈钢、玛瑙、尼龙、聚氨酯、聚四氟乙烯、硬质合金(YG8)、陶瓷等（玛瑙罐最大可配400毫升）。
球磨机设备使用说明书
球磨机设备使用说明书一：球磨机说明：1、概述：郑州市中亚机械厂生产的球磨机设备，改正了传统球磨机的粗大笨重、能耗高、产量低、噪音大的缺点，给您提供的是一种重量轻、造价低、能耗省，噪音小、动力低、生产效率高的新型球磨机设备。
郑州市中亚机械厂球磨机的特征是：(1) 轴承部分：采用双列滚子轴承，使主轴孔径大大缩小，既可减轻磨机重量又可减少摩擦力矩，降低动力消耗，同时保证自动调心，延长设备使用寿命，操作简单，维修方便。
(2) 筒体部分：增加了有效容积又使筒内介质分配合理，直径大的钢球位于圆筒内，原矿从该处给矿，随着矿块的磨碎钢球自动分级，越接近排矿口部位，球径越小，因而可以充分发挥各种钢球的作用，得到粒度更细的矿浆，处理量显著提高。
(3) 传动部分：采用轴承减少了筒体的扭曲应力，使齿轮模数及直径相应减小，从而使球磨机自重减轻，负荷减小。
(4) 动力部分：郑州市中亚机械厂球磨机的电动机功率比常规磨机降低20-40%，使用本系列球磨机可以获得重大的社会经济效益，仅由于节电费用即可2-3年内收回球磨机投资。
2、球磨机用途：本产品可广泛应用于有色金属、黑色金属、非金属选矿场及化工、建材等行业研磨物料使用，它用于干磨各种硬度的矿石和物料。
3、球磨机的结构及工作原理：球磨机由进料部、筒体部、出料部等工作部分，以及轴承部、传动部、基础部等组成，球磨机的筒体内装有不同大小的钢球，借助筒体转动产生的离心力作用，将研磨介质提升到一定的高度后抛落下来将矿石冲击破碎、及研磨介质与筒体衬板之间的磨削作用将矿石磨成矿砂和矿粉，此过程称为粉磨过程。
4、质量保证：我厂对所出售的产品，半年内如有产品制造缺陷引发的质量问题，我厂实行免费的维修、更换，不承担连带责任。
二、球磨机的试机：球磨机安装好以后，检查无误后，按下面操作方式试机。
1、试机前的准备工作：(1)检查电动机的干燥和绝缘情况，做电动机空车运转试机。
(2)详细检查设备所有紧固件的紧固情况。
行星式球磨机使用说明及操作注意事项
行星式球磨机使用说明及操作注意事项以下是 9 条关于行星式球磨机使用说明及操作注意事项：
1. 嘿，你晓得不，行星式球磨机操作可得细心点哟！就像你养宠物一样要精心呵护。
比如给球磨机加料时，可别一股脑全倒进去呀，得慢慢加，要像给小宝贝喂饭一样耐心呢！不然机器可要不高兴啦！
2. 哇哦，使用行星式球磨机时一定要注意选择合适的磨球呀！这就好比你穿鞋子，尺码不对怎么行呢。
如果磨球选不对，效果能好吗？显然不能嘛！
3. 哎呀呀，开机前可一定要检查好各个部件哦！这就跟你出门前要检查钥匙带没带一样重要呢。
要是哪个零件松了没发现，那可就麻烦咯！
4. 嘿，要记住给行星式球磨机定期保养呀！这跟人要体检一样重要呢。
你总不能一直让它拼命干活不休息吧，那还不得累坏啦！
5. 呦呵，在运行行星式球磨机时，可别开小差呀！就像你开车不能分心一样。
要是一不小心操作失误，那不就糟糕啦？
6. 注意啦注意啦，千万别让行星式球磨机超负载运行呀！这就像你不能让小毛驴拉大象那么重的东西一样，它会吃不消的呀！
7. 哇塞，操作行星式球磨机可别毛手毛脚的！你想想，要是你做饭的时候手忙脚乱会怎样？肯定会出乱子嘛，这里也是一样的道理哟！
8. 嘿嘿，关掉行星式球磨机后也不能马虎哦！好比你跑完步不能马上就躺下来。
得做好后续工作，不然下次再用可能就不顺畅啦！
9. 总之呢，要把行星式球磨机当宝贝一样对待，该注意的都得注意到！这样它才能好好为你工作呀，可别不当回事哟！。
QM-3SP4球磨机说明书
QM-3SP4 行星式球磨机使用说明书1、工作原理QM 系列行星式球磨机是在一大盘上装有四只球磨罐，当大盘旋转时（公转）带动球磨罐绕自己的转轴旋转（自转），从而形成行星运动。
公转与自转的传动比为1：2（公转一转，自转两转）。
罐内磨球和磨料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试验样品。
2、可配球磨罐：容积（单罐容积，单位：毫升）：50、100、150、250、300、400、500。
球磨罐最大装料量：罐容积的四分之三（包括磨球）。
上述各项检查无误后即可装罐。
a、装磨球：为了提高球磨效率，罐内装入大小不同的磨球，大球主要作用是砸碎粗磨料，小球则用于磨细及研磨，使磨料磨到要求的细度。
下表列出各种规格球磨罐的配球数（仅供参考）罐容积（ml） 50 100 150 250 300 400 500球φ6 50 100 150 280 330 420 500（粒）φ10 8 16 24 40 48 80 100φ20 2 2 3注：最佳配球数根据磨料性质及要求细度，用户自行在实践中得出经验数据。
b、装磨料进料粒度：松脆材料≤10 ㎜，其它料≤3 ㎜。
球磨前磨料粒度要求：松脆磨料不大于10mm，其他磨料一般小于3mm。
装料不超过罐容积的四分之三（包括磨球）。
装球磨罐装罐完毕即可将球磨罐装入球磨机拉马套内，可同时装四个球磨罐，亦可以对称安装两个，不允许只装一个或三个。
安装后利用两个加力套管（本机附件）先拧紧V 型螺栓，然后拧紧锁紧螺母，以防球磨时磨罐松动。
注意：拧螺栓、螺母时不允许用锤敲击。
球磨罐安装完毕，罩上保护罩，安全开关被接通球磨机才能正常运行。
球磨过程中如遇意外，保护罩松动或脱落，安全开关断开，球磨机立刻停转，意外排除后重新罩上保护罩，再重新启动。
球磨完毕，用加力套管先松开锁紧螺母，再松开V 型螺栓即可以卸下球磨罐，把试样和磨球同时倒入筛子内（本机附件），使球和磨料分离。
再次球磨前先检查一遍拉马套有无松动，如松动，必须拧紧螺丝，以防意外。
球磨机使用说明书
球磨机使用说明书一、产品介绍球磨机是一种常见的磨粉设备，用于将各种物料进行粉碎和混合。
它采用特殊的球磨体，通过不断的旋转和碰撞，将物料打碎，达到所需的细度。
二、安全须知1. 在使用球磨机之前，请确保您已经阅读并理解本使用说明书，并按照说明书上的要求正确操作。
2. 在操作球磨机时，请确保穿戴适当的劳动防护用品，如安全帽、工作服、手套、护目镜等。
3. 在开机前，请先检查球磨机是否处于良好的工作状态，确保各个部件的正常运转。
4. 在使用球磨机时，请勿戴有松散物品，以免被球磨体碰撞造成伤害。
5. 在操作球磨机时，请勿将手或其他部位放入磨缸内，以免发生意外事故。
6. 在清洁和维护球磨机时，请确保设备已经断电，并等待一段时间，以免发生意外触电事故。
三、操作步骤1. 准备工作a. 确保球磨机已经正确安装在平稳的台面上，并且连接电源。
b. 检查球磨缸内是否有残留物，并及时清理干净。
c. 将待磨的物料放入球磨缸中，并确保磨缸的容量不要超过规定范围。
2. 启动球磨机a. 打开电源开关，并确保电源指示灯亮起。
b. 调节球磨机的转速和时间，根据物料的特性和所需的磨粉细度来确定。
c. 确保球磨机的进料口和出料口没有堵塞，并且物料能够顺畅地进入和流出。
3. 运行球磨机a. 一旦球磨机启动，球磨体将开始不断旋转和碰撞，对物料进行磨碎。
b. 在运行过程中，请注意球磨机的工作状态，确保其平稳运转，无异常噪音或振动。
c. 如有异常情况发生，请立即停机检查并解决问题。
4. 停止球磨机a. 当所需的磨碎时间达到时，或者物料已经达到所需的细度，可以将球磨机停止。
b. 关闭电源开关，断开电源。
四、注意事项1. 在磨矿石等硬度较高的物料时，建议加入适量的研磨剂，以增加磨碎效果。
2. 在磨细粉末时，请注意控制磨碎时间，以免过度粉碎，影响产品质量。
3. 长时间连续使用球磨机时，请确保设备不会过热，可根据需要适时停机进行冷却。
4. 在清洁球磨机时，请使用清洁剂来清洗，勿使用尖锐物品刮擦，以免损坏设备。
球磨机使用说明书
FQ20-2-c可倾式球磨机使用说明书1.概述：1.1 主要用途及使用范围：本机适用于制药、化工、食品、冶金等行业及科研上对物料进行超细粉磨加工，干磨、湿磨均宜。
本机还可用于拌和两种以上粉质的物料。
1.2 型号及规格：F—球磨机； Q—可倾式；20—瓷缸容量是20升/只； 2—双缸 ; C—球磨机1.3 主要规格和技术参数：球磨缸容量：20L×2；球磨缸转速：76 r/min电动机型号：Y90S-4 0.75Kw 1400 r/min；研磨细度：200目以上；工作性能：连续旋转，方向为任意。
2. 结构特征与工作原理：2.1 本机由蜗轮蜗杆传动、一对球磨缸、电器装置、机架等部件组成，结构平稳，安全可靠，维修操作方便，适用于水磨、干磨加工。
加工物料无损耗，无污染，能获得较理想细度粉末，并能连续使用，多台操作。
根据加工原料的性能不同，其粉碎细度按工作时间的长短和不锈钢球加入的多少，由操作人员自行控制，一般均能达到200目以上的粒度。
2.2 由电动机直接带动蜗轮减速箱，使达到一对球磨缸的同步旋转，并通过刚体内不锈钢球与加工物料的连续滚压和摩擦，从而得到所需粒度的成品细粉。
3.尺寸重量：a.外形尺寸：1300×470×875；b.机器净重：约300Kg。
4.安装与调试：4.1 本机拆箱后，不必安装地脚螺栓固定在地基上，但需放置在水平地面上，以防止机器震动而引起噪音。
4.2 本机可连续工作，如在加工过程中因故障引起主轴油温升高65度/小时及机器发现有不正常或接触失灵等现象，必须立即切断电源停机检查，待故障排除后，方能开机继续使用。
5.使用与操作：5.1 两缸内不锈钢球应大小一致，数量一致。
5.2 当一种物料磨完毕，将定位轴（5）松开，然后将缸盖打开，将物料倒出，打扫干净后，才能进行下一次粉磨。
5.3 加料时，物料宜占总体容积的三分之一，在加入大、中、小不锈钢球若干，但是物料加球一般不得超过瓷缸总体容积的70-75％。
球磨机操作规程
球磨机操作规程球磨机操作规程一、前言球磨机是一种特别紧要的矿山设备，其作用是对各种矿石和非金属矿物进行粉碎和细化。
为确保机器和操作人员的安全，保证生产效率和产品质量，订立球磨机操作规程是特别必要的。
以下是球磨机操作规程，供参考。
二、球磨机基本原理及操作步骤1. 基本原理球磨机是一种能量消耗大的设备，其粉碎过程重要以高速旋转的磨球为中心。
物料经过预处理后加入磨仓中，磨球的重力和离心力沿着磨仓内壁摩擦碾磨物料，从而达到粉碎的目的。
2. 操作步骤（1）检查球磨机各个零部件是否完好无损，如磨球、磨盘、减速器及电机等。
（2）检查球磨机的进口和出口是否畅通，检查物料输送系统是否正常运行。
（3）检查油温、水温等工作参数是否正常，尤其是机器的润滑部位是否充分润滑油。
（4）操作前，肯定要保证磨球装满，磨仓的介质水量要把握好，避开超标。
（5）依照设备性能，设置合适的转速、进出料口开度、进料量和磨球加料量。
（6）在操作中要注意，当发觉加粗粒度的物料未被磨碎时，应尽快停机清理，确保机器的出料口不被堵塞。
（7）球磨结束后，必需先停掉进料装置，注销停机原因并将设备切换到空载状态，再将磨球磨仓和输送设备内的残料清理干净。
（8）球磨机使用完毕后，要进行全面的清洗，特别是球磨机的密闭系统，以防止杂质污染机器。
三、球磨机安全措施1. 安装前的安全措施（1）在安装完成后，必需对每个部位进行检查，并进行工作调整和安装调试。
（2）要保持操作区域清洁乾净，以免可能导致操作人员的意外事故。
（3）球磨机必需符合国家标准、行业标准并经过相关安全检测，方可正式使用。
2. 操作期间的安全措施（1）在操作前，必需对球磨机进行预热并保持机器稳定运行后再开始使用。
（2）在机器运行过程中，操作人员必需保持警惕，注意察看任何异常情况，如异声、异味。
（3）严格依照设备说明书或者专业人员的操作流程操作机器，禁止进行非正式操作。
（4）禁止将暴露头发、衣袖等等吸入机器内部，以免造成意外损害。
行星式球磨机操作规程
行星式球磨机操作规程
《行星式球磨机操作规程》
一、操作准备：
1. 确认球磨机的电源已经接通，机器无异常声音和异味。
2. 确认球磨机内部干净，无杂物。
3. 准备好需要球磨的物料和研磨介质。
二、操作步骤：
1. 打开球磨机上的控制面板，设置时间、速度、转向等参数。
2. 将物料和研磨介质放入球磨机的研磨罐内，并关闭好罐盖。
3. 启动球磨机，确认研磨罐处于正确的位置，开始运转。
4. 定期检查球磨机的运转情况，确保操作符合规程要求，没有异常情况出现。
5. 在球磨结束后，停机，确认所有操作已完毕，关闭电源。
三、注意事项：
1. 操作时需穿戴好防护装备，避免接触高速旋转的零部件。
2. 注意球磨机的温度和噪音情况，及时处理异常问题。
3. 防止非操作人员接近球磨机，避免发生意外。
4. 定期检查球磨机的润滑情况，保持机器的良好运转状态。
5. 每次操作结束后，清洁球磨机的内部和外部，保持整洁。
以上就是关于《行星式球磨机操作规程》的内容，希望操作人
员能够按照规程要求进行操作，确保球磨机的安全运行和物料的高效研磨。
球磨机使用说明书
郑州恒龙机械设备有限公司球磨机使用说明书用户在安装使用本系列球磨机前，请认真阅读说明书，并严格按说明书的规定进行球磨机的安装、调试、使用和维护。
一、用途和使用范围本系列球磨机第湿式格子型球磨机，供选矿、化工、水泥、建筑等工业部门湿磨各级硬度的矿石和材料之用。
二、主要规格和技术参数三、结构及工作原理1、结构本机主要由给料部、进料部、筒体部、出料部、轴承部、传动部、联轴器、减速器、电气部、电动机等所组成，外形如图。
2、工作原理筒体内装有研磨体钢球，当筒体旋转时，钢球由于离心力的作用在筒体内壁与筒体一道旋转，钢球被带到一定高度，借助于自身重量自由下落，将筒体内的物料击碎。
同时，筒体在旋转过程中被磨物料与钢球和筒体壁表面产生研磨，从而达到粉碎目的。
四、机器的安装与调整1、安装对基础的要求（1）球磨机应安装在坚固的钢筋混凝土基础上；（2）球磨机筒体安装后应与地面有足够的高度，以方便更换筒体内衬板和研磨体，以及坚固衬板的螺栓。
（3）本厂所供基础图，仅给出机器各部件中心线尺寸和地脚螺栓中心线，地脚螺栓随机器供给，基础图仅供用户作基础设计时参考，不能作施工图用。
2、安装的一般要求（1）所有零部件在安装前应清除铁锈、灰尘和污物，并检查机器表面是否在运输过程中受到损坏，如有损坏应加以修整。
（2）对固定连接应涂抹浓油脂，非固定连接涂抹薄油，活动摩擦面加润滑油。
（3）装配时应保护好摩擦面，不得用不干净的棉纱和不干净的油脂摩擦面。
3、轴承部的安装（1）安装轴承部的地基表面应位于同一水平上，并用水平仪进行检查。
（2）轴承安装前应用煤油洗擦轴承的摩擦面、输油槽、回油槽和油也。
（3）地脚螺栓孔须进行两次灌浆，第一次不能全部灌满，待球磨机安装校正试转后进行第二次灌浆。
4、筒体部的安装（1）筒体及端盖的衬板之间的间隙处应灌注水泥浆。
（2）各连接螺栓应均匀，牢固地拧紧。
（3）安装时不允许损坏轴颈表面。
（4）安装到轴承上以后，应用起吊设备。
球磨机使用说明书
河南固德重型机器制造有限公司球磨机使用说明书电话：86-371-68185666 传真：86-371-68183666 邮箱：xksb@网址：目录一、球磨机简介 (3)二、主要技术参数 (6)三、球磨机的安装 (6)1.付底板安装 (4)2.主底板安装 (9)3.主轴承及轴承座安装 (10)4.筒体安装 (11)5.安装轴承盖 (14)6.安装润滑系统 (14)7.安装传动部 (14)8.小齿轮轴组的安装 (16)9.安装慢速驱动装置、气动离合器及主电机 (17)10.二次灌浆 (18)11.附件安装 (18)四、试运转 (18)1、试运转前的准备工作 (18)2、试运转要求 (18)五、球磨机的操作、维护和检修 (19)1、操作规程 (20)2、维护规程 (20)3、检修规程 (21)六、常见故障及处理措施 (22)一、球磨机简介Introduction of ball mill三、球磨机的安装The installation of the ball mill1.付底板安装Pay floor installation1）.在安装主底板前基础表面应清除杂物、污垢，在施工中不得使基础表面沾染油污。
磨机各底板采用付底板（平垫铁）调平方式，所有付底板应在指定位置浇注，用于底板安装的平面和水平度安装参考。
一般相邻付底板之间的距离宜为300～800mm，每一个地脚螺栓两侧应放置两个付底板。
Before install the bottom foundation surface should be removing debris, dirt, and shall not be made in the construction foundation surface with oil pollution. Between each floor of the mill use pay base plate (flat shim) leveling method, all should pay back plane casting in the location specified, used for installed floor plane and levelness of reference.Generally the distance between the adjacent pay floor appropriate for 300 ~ 800 mm, each floor on both sides of the anchor bolt should be placed two pay.2）.安装付底板时应清除掉表面防锈油，付底板安装采用座浆法。
行星球磨机使用说明
操作使用说明
行星式球磨机使用说明书 简 介： PMQW 系列行星式球磨机是混合、细磨、小样制备、纳米材料分散、新产品研制和小批量生产高新技术材料 的必备装置。该产品体积小、功能全、效率高、噪声低，是科研单位、高等院校、企业实验室获取微颗粒 研究试样（每次实验可同时获得四个样品）的理想设备，配用真空球磨罐，可在真空状态下磨制试样。产 品广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、美容、环保等部门。
4、转速： 为了获取最佳效果，转速、球磨时间、配球（大、小球合理搭配）及试样大小、多少和添加辅料等参数要 选择恰当。
当罐盖磨出球的槽时，说明使用转速偏高，应降速。转速高，效率不一定高。开始研磨时，转速可高 一些（起砸碎样品的作用），研磨一段时间后（一般不超过 2 分钟），转速可降低一些，这样球磨效率更 高。球磨效率高低决定于配球（大、小、多、少），试样性质及颗粒大小、重量、转速、运行方式是否搭 配得当。为提高研磨效率与延长球磨机使用寿命，不需要也不应该将转速调得太高。
配套球磨罐配球数(不是操作时的最佳配球数)： 罐（ml）
球数（个）
50 100 150 250 300 350 400 500 1000 4000 5000
球直径（mm）
￠6
25 50 70 120 140 150 160 200 400 1600 2000
￠10
10 20 30 50 60 70 80 100 200 800 1000
三相 Y801 型电机功
0.55KW 0.75KW 0.75KW 1.5KW 3.0KW 3KW
4KW
7KW
率
变频控制器功率 0.4KW 0.75KW 0.75KW 2.2KW 3.3KW 3.7KW 4.7KW 7.5KW
球磨机操作规程
球磨机操作规程
《球磨机操作规程》
一、操作前准备
1. 熟悉球磨机的结构、原理和操作方法；
2. 检查球磨机的电气连接是否正常；
3. 检查球磨机的润滑情况，确保润滑油充足；
4. 检查球磨机的传动部分是否松动。
二、操作步骤
1. 将待磨料料槽放入适量的磨料和水；
2. 检查磨石是否安装正确，然后将磨石盖盖好；
3. 启动球磨机，观察运转情况，若无异常情况则可以正常工作；
4. 根据需要设定磨石的转速和磨石的时间；
5. 当需要停机时，先将磨石的转速调至最低，然后停止电机。
三、注意事项
1. 使用球磨机时，严禁将手伸入进料口或出料口；
2. 运转过程中，应随时观察球磨机的运行状态，确保安全；
3. 理顺电气连接，确保电气设备的可靠性；
4. 定期检查润滑油的情况，及时添加或更换；
5. 定期对球磨机进行检查和维护，确保设备的正常运转。
四、保养说明
1. 每次使用后清洗干净球磨机的内部和外部；
2. 定期检查球磨机的磨石和轴承，发现异常应及时更换；
3. 定期对球磨机进行润滑和清洗，延长设备的使用寿命。
通过遵守上述操作规程，能够保障球磨机的正常运转，提高生产效率，延长设备使用寿命，确保安全生产。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、实验用行星球磨机的简介：
迪斯普行星球磨机，也叫行星球磨仪、行星式球磨机、行星式球磨仪、行星磨等；行星球磨机是混和、细磨、小样制备、新产品研制和小批量生产高新技术材料的必备装置。
迪斯普行星球磨机体积小、功能全、效率高、噪声低，是科研单位、高等院校、企业实验室获取研究试样（每次实验可同时获得四个样品）的理想设备，配用真空球磨罐，可在真空状态下磨制试样。
行星球磨机广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等部门，适用于电子陶瓷、结构陶瓷、磁性材料、钴酸锂、锰酸锂、催化剂、荧光粉、长余辉发光粉、稀土抛光粉、电子玻璃粉、燃料电池、氧化锌压敏电阻、压电陶瓷、纳米材料、圆片陶瓷电容、MLCC、热敏电阻（PTC、 NTC）、ZnO压敏电阻、介质陶瓷、氧化铝陶瓷、氧化锆陶瓷、荧光粉、氧化锌粉料、氧化钴粉料、Ni-Zn铁氧体、Mn-Zn铁氧体等产品的生产领域。
二、实验用行星球磨机原理：
行星球磨机是在一转盘上装有四个球磨罐，当转盘转动时，球磨罐随着转盘转动，同时球磨罐在齿轮的带动下自身由中心轴带动作行星运动，罐中磨球在高速运动中做不规则运动产生冲击、剪切、研磨力达到研磨和混和样品的目的。
行星球磨机能用干、湿两种方法粉碎和混和粒度不同，材料各异的产品，效率高、效能大、研磨产品最小粒度可至0.1微米（即1.0×10-4mm）甚至纳米级。
三、行星球磨机技术参数：
1、传动方式：齿轮传动；
2、工作方式：两个或四个球磨罐同时工作；
3、最大装样量：球磨罐容积的三分之二；
4、球磨罐体积：每罐0.05L-50L,总体积0.2L-200L；
5、进料粒度：土壤料≤10mm ,其他料≤3mm ；
6、出料粒度：最小可达0.1um ；
7、转速比（公转：自转）：1：2
8、转速(自转)：0-900转/分钟（普通型）， 0-1400转/分钟（高速型）；
9、调速方式：无级调速，转速精度0.2转/分钟；
10、程控控制：球磨机采用高科技微电脑晶片控制，可按设置程序正转、反转反复交替运行（0-999min）及正转、暂停、反转、暂停、正转（0-999min）交替运行，特别适合需要冷却或者需要间断运行之需要；
11、最大连续工作时间（满负荷）：72小时（定时器0-9999h）；
12、球磨罐各种材质可选：
玛瑙、氧化铝刚玉陶瓷、氧化锆陶瓷、氮化硅陶瓷、碳化硅陶瓷、不锈钢、高耐磨钢、锰钢、尼龙、聚四氟乙烯、聚氨酯、硬质合金、水晶玻璃、其它特殊金属材质等等；
13、球磨介质可选：
玛瑙、氧化铝、氧化锆、氮化硅、碳化硅、不锈钢、高耐磨钢、锰钢、尼龙、聚氨酯、硬质合金、玻璃、其它特殊金属等等；
14、球磨环境条件可选：
真空球磨、惰性气体球磨、低温球磨、高温球磨。
四、行星球磨机细节图片展示
球磨原理示意图：
五、行星球磨机技术特点：
1、行星球磨机齿轮传动转速稳定，确保试验的一致性和重复性；
2、行星球磨机采用行星式运动，转速快、能量大、效率高、粒度细；
3、行星球磨机一次实验可同时获得四种大小不同、材料各异的样品；
4、行星球磨机变频控制，可根据试验结果选定理想转速；变频器具有欠压和过流保护，可以对电机进行一些必要保护；
5、行星球磨机整体一体具有定时关机、自动定时正、反转功能，能按需要自由选择单向、交替、连续、定时与不定时运行方式，提高研磨效率；
6、行星球磨机重心低、性能稳定、结构紧凑、操作方便、安全可靠、噪声低、无污染、损耗小；
7、行星球磨机设备装有安全开关，可以防止设备在安全外罩打开的情况下启动，以免发生安全事故。
