工业与民用建筑施工测量
建筑工程施工测量规范
建筑工程施工测量规范篇一：施工控制测量规范2 施工控制测量（Ⅰ）场区平面控制：第7.2.1条场区的平面控制网，可根据场区地形条件和建筑物、构筑物的布置情况，布设成建筑方格网、导线网、三角网或三边网。
第7.2.2条场区的平面控制网，应根据等级控制点进行定位、定向和起算。
第7.2.3条场区平面控制网的等级和精度，应符合下列规定：一、建筑场地大于1K㎡或重要工业区，宜建立相当于一级导线精度的平面控制网；二、建筑场地小于1K㎡或一般性建筑区，可根据需要建立相当于二、三级导线精度的平面控制网；三、当原有控制网作为场区控制网时，应进行复测检查。
第7.2.4条建筑方格网的主要技术要求，应符合表7.2.4的规定。
建筑方格网的主要技术要求表7.2.4第7.2.5条建筑方格网的首级控制，可采用轴线法或布网法，其施测的主要技术要求，应符合下列规定：一、轴线法。
1 轴线宜位于场地的中央，与主要建筑物平行；长轴线上的定位点，不得少于3个；轴线点的点位中误差，不应大于5cm；2放样后的主轴线点位，应进行角度观测，检查直线度；测定交角的测角中误差，不应超过2.5″；直线度的限差，应在180°±5″以内；34轴交点，应在长轴线上丈量全长后确定；短轴线，应根据长轴线定向后测定，其测量精度应与长轴线相同，交角的限差应在90°±5″以内。
二、布网法，宜增测对角线的三边网，其测量精度，不应低于本规范第2.1.8条中四等三边网的规定。
第7.2.6条标桩的埋设深度，应根据地冻线和场地平整的设计标高确定。
第7.2.7条建筑方格网的测量，应符合下列规定：一、角度观测可采用方向观测法，其主要技术要求，应符合表7.2.7的规定；角度观测的主要技术要求表7.2.7-1二、当采用电磁波测距仪测定边长时，应对仪器进行检测，采用仪器的等级及总测回数，应符合表7.2.7-2的规定；采用仪器的等级及总测回数表7.2.7-2三、方格网点平差后，应确定归化数据，并在实地标板上修正至设计位置；四、建筑方格网竣工后，应经过实地复测检查，方能提供给委托单位。
工业与民用建筑中的施工测量
工业与民用建筑中的施工测量作者：李军来源：《科技传播》2013年第24期摘要作为一项专业性很强的工作，建筑的测量是整个建筑施工的前提。
笔者根据个人工作经验，对工业与民用建筑中的施工测量分别进行相关阐述，以供大家参考。
关键词工业与民用建筑；施工测量；要点中图分类号TU97 文献标识码A 文章编号 1674-6708（2013）105-0068-02施工测量是整个建筑工程中的施工基础，是整个工程的建设质量前提。
随着工业与民用建筑体积上的不断扩张，建筑居住与使用功能的不断提高，对于建筑测量的精度要求也越来越高。
与此同时，进行施工测量的建筑仪器精密度与复杂度也越来越高。
相应的，这些因素的发展都对施工测量人员的专业素质与技术水平提出了更高的要求。
实际施工中，施工组织方应聘请专业的测量人员，严格按照测量的精细化标准操作，把握好测量的质量与精度，为建筑工程的后期施工进程打下基础。
1工业建筑中的施工测量工业建筑是指各种用于生产活动场所的建筑物。
在普遍认知里，工业建筑是指工业产房。
随着工业化的不断发展与建筑技术的不断更新，目前来说，工业建筑一般是分为金属结构与装配式的钢筋混凝土结构建成的单层厂房两种。
1.1工业建筑中金属装配结构的施工测量重点一般来说，装配式单层工业建筑主要是由柱、吊车梁、屋架、天窗架和屋面板等组成。
构件的吊装位置是保证整个工业建筑质量的前提。
而在进行混凝土杯型基础施工测量时，主要是要把握好柱基定位放线、基坑抄平、基础模板的定位测量以及杯口中线投点与抄平。
下面对柱子、吊车梁与吊车轨道构件的施工测量重点进行阐述。
在进行构件吊装时，应先把轴线控制柱的定位轴线进行杯形基础的顶面投测，并标上号，一般是用红油漆标明。
再把高程线在杯口内壁标出，高程线往下走的整分米数就是杯底的设计高程。
再是在柱子的三个面上、中、下三点同时弹出中心线，用红油漆标出。
而在进行柱长检查与杯底找平时，考虑到预制的柱子会存在数据误差与变形，那么实际尺寸与设计尺寸间会存在一定差距，所以在进行基础浇筑时会把杯形基础底面的高程下降2-5厘米。
建筑工程施工测量管理规定
建筑工程施工测量管理制度主要内容本章规定了建筑施工测量管理方面的内容,具体包括：管理机构与程序,新开工程定位放线及水准点引测,沉降观测,测量仪器的管理及使用;测量管理机构8.2.1公司设测量管理人员,在技术质量部领导下工作,负责公司的测量管理工作和施工中测量技术的指导工作;8.2.2区域公司设测量人员,在本单位技术科的领导下工作,负责本单位的测量管理工作及测量和施工中测量技术的指导工作;8.2.3项目部设专兼职测量人员,接受项目主管工程师的领导,负责本项目的工程施工测量放线工作;新开工程定位放线及水准点引测8.3.1各区域公司测量人员负责本单位新开工程的定位放线及水准点引测工作;8.3.2工程定位放线应有项目主管工程师或工长在现场;工程定位放线后测量人员及时绘制出定位放线记录和定位放线验线记录,由项目主管工程师复核签字,同时通知甲方等有关部门进行验线签字;建筑工程的沉降观测8.4.1沉降观测工程的范围：8.4.1.1根据地基损坏造成建筑物破坏后果的严惩性,将建筑物分为三个安全等级;建筑物安全等级对一级建筑物应在施工期间及使用期间进行沉降观测,并应将实测资料作为建筑物地基基础工程质量检查的依据之一;8.4.1.2根据桩基损坏造成建筑物的破坏后果危及人的生命、造成经济损失、产生社会影响的严重性,桩基设计时应根据下表选用适当的安全等级;建于粘性土、粉土上的一级建筑桩基及软土地区的一、二级建筑桩基,在其施工过程及建成后使用期间,必须进行系统的沉降观测直至沉降稳定;对建于砂土、碎石类土上的桩基,由于其沉降量小,时效不显着,无需进行观测;如设计有特殊要求,按设计要求;8.4.1.3对于二、三级建筑物可根据设计、勘察要求,确定是否进行沉降观测,原则上建筑物在施工期间均应进行沉降观测;8.4.2沉降观测点的布设每个工程至少应有3个稳固可靠的点作为基准点；基准点要求建立在变形区以外的稳定山区,同大地测量点比较,要求具有更高的稳定性,其平面控制点一般应有强制归心装置;工作基点应选在比较稳定的位置,对通视条件较好或观测项目较少的工程,可不设立工作基点,在基准点上直接测定变形观测点；要求这些工作极点在观测期间稳定不变,测量变形点时作为高程和坐标的传递点,同基准点一样,其平面控制点应设有强制归心装置;沉降观测点的布置,应以能全面反映建筑物地基变形特征并结合地质情况及建筑结构特点确定,数量不少于6个;点的设置应牢固,便于观测,还要求形式美观,结构合理,且不破坏变形体的外观和使用,点位应避开障碍物,便于观测和长期保存;点的位置宜选在下列位置：1建筑物四角、大转角处及沿外墙每10-15M处或每隔2-3根柱基上；2高低建筑物、新旧建筑物、纵横墙等交接处的两侧；3建筑物裂缝和沉降缝两侧,基础埋深相差悬殊处、人工地基与天然地基接壤处、不同结构的分界处及填挖方分界处;4宽度大于等于15M或小于15M而地质复杂以及膨胀土地区的建筑物,在承重内隔墙中部设内墙点,在室内地面中心及四周设置地面点;5邻近堆置重物处、受振动有显着影响的部位及基础下的暗沟处;6框架结构建筑物的每个或部分柱基上或沿纵横轴线设点;7片筏基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置;8重型设备基础和动力设备基础的四角、基础型式或埋深改变处以及地质条件变化处两侧;9电视塔、烟囱、水塔、油罐、炼油塔、高炉等高耸建筑物,沿周边在与基础轴线相交的对称位置上布点,点数不少于4个;10地基土的分层沉降观测点,应选择在建筑物、构筑物的地基中心附近;观测标志深度,最浅的应在基础底面50cm以下；最深的应超过理论上的压缩层厚度;11建筑物的沉降观测点布设范围,宜为建筑物基础深度的2—3倍,并应由密到疏布点;8.4.3沉降观测方法建筑物的沉降观测,宜采用几何水准或液体静力水准等测量方法;单个构件,可采用测微水准或机械倾斜仪、电子倾斜仪等测量方法;测量精度宜采用二级水准测量,视线长度宜为20-30米,视线高度不宜低于0;3米;水准测量应采用闭合法;每次变形观测时,应符合下列要求：1相同的图形观测路线和观测方法；2用同一仪器和设备；3固定观测人员；4在基本相同的环境和条件下;变形测量的观测周期,应根据建筑物、构筑物的特征、变形速率、观测精度要求和工程地质条件等因素综合考虑;观测过程中,根据变形量的变化情况,应适当调整;一般情况下,民用建筑每施工完一层包括地下部分应观测一次,工业建筑按不同荷载阶段分次观测,但施工期间的观测不应少于5次;建筑物竣工后的观测周期,可根据建筑物稳定情况确定;一般情况下,第一年不少于3-5次,第二年不少于2次,以后每年1次,直到下沉稳定为止;观测期限一般不少于如下规定：沙土地基2年,膨胀土地基3年,黏土地基5年,软土地基10年;在观测过程中,如有基础附近地面荷载突然增减、基础四周大量积水、长时间连续降雨等情况,均应增加观测次数;当建筑物突然发生大量沉降、不均匀沉降或严重裂缝时,应立即进行逐日或几天一次的连续观测;沉降是否进入稳定阶段,应由沉降量与时间关系曲线判定;对重点观测和科研观测工程,若最后三个周期观测中每周期沉降量不大于2√2倍测量中误差可认为已进入稳定阶段;一般观测工程,若沉降速度小于可认为已进入稳定阶段,具体取值宜根据各地区地基土的压缩性确定;8.4.4测量人员及时绘制沉降曲线,对每一次的观测结果必须及时向主管工程师汇报,竣工时将观测资料整理好交项目主管工程师列入工程技术资料档案;8.4.5位移观测详见建筑变形测量规程JGJ/8—87;测量仪器的管理及使用8.6.1公司、区域公司必须建立完整的测量仪器台帐;测量仪器的购置与报废,应由使用单位提交书面申请上报公司技术质量部;8.6.2配给各单位的测量仪器,产权归公司所有,根据工程任务的需要,公司有权调配各单位的测量仪器;8.6.3凡拥有测量仪器的单位必须由测量员管理和使用,非测量人员和未经测量培训取证人员不得使用测量仪器;8.6.4凡新成立的单位,测量仪器的配备按公司程序文件的要求由使用单位书面申请,公司技术质量部统一调配或批准购买;8.6.5联营队伍的测量仪器,应由项目部负责管理,必须进行计量检定合格后使用;8.6.6测量仪器的定期检定工作,按公司程序文件要求由各单位计量部门负责;8.6.7测量人员使用测量仪器前,一定进行严格的计量检定,未经检定的测量仪器不得使用于工程;8.6.8对由于失职造成测量仪器损坏、丢失的,按财产的价格进行赔偿和处罚;8.6.9各单位如有不使用的测量仪器,应及时上交公司,由测量人员对测量仪器进行验收,办理交接手续;。

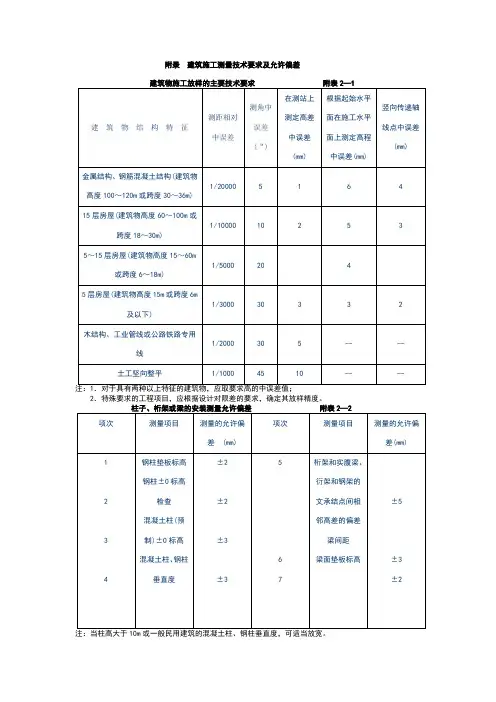

建筑施工测量技术要求及允许偏差
10
--
--
注：1．对于具有两种以上特征的建筑物，应取要求高的中误差值；
2．特殊要求的工程项目，应根据设计对限差的要求，确定其放样精度。
柱子、桁架或梁的安装测量允许偏差附表2—2
项次
测量项目
测量的允许偏差(mm)
项次
测量项目
测量的允许偏差(mm)
1
2
3
4
钢柱垫板标高
钢柱±0标高检查
混凝土柱(预制)±0标高
2
3
栈桥和斜桥中心线的投点
轨面的标高
轨道跨距的丈量
±2
±2
±2
4
5
6
管道构件中心线的定位
管道标高的测量
管道垂直度的测量
±5
±5
H/1000
注：H为管道垂直部分的长度(mm)。
构件预装测量的允许偏差附表2-4
项次
测量项目
测量的允许偏差(mm)
1
平台面抄平
±1
2
纵横中心线的正交度
±√l
3
预装过程中的抄平工作
二等
±
±
±
变形特别敏感的高层建筑、高耸建筑物、古建筑、重要工程设施和重要建筑场地的滑坡监测等
三等
±
±
±
一般性的高层建筑、工业建筑、高耸建筑物、、滑坡监测等
四等
±
±
±
观测精度要求较低的建筑物、构筑物和滑坡监测等
注：1、变形点的高程中误差和点位中误差，系相对于最近基准点而言。
2、当水平位移变形测量用坐标向量表示时，向量中误差为表中响应等级点位中误差的1/√2。
混凝土柱、钢柱垂直度
±2
±2
±3
第七章 建筑施工测量
7．1．1 施工测量的主要内容
施工测量贯穿于整个施工过程中，其内 容主要包括：
1)施工前建立施工控制网。 2)建(构)筑物的测设(放样)工作。在施工期间，
将图纸上的建(构)筑物、管线等的平面位置和 高程，按照设计和施工要求测设到相应的地 面上或不同的施工部位，设置明显的标志， 作为施工的依据。这是施工测量的基本任务。
民用建筑施工测量包括建筑物定位、放 线；基础工程施工测量；墙体工程施工 测量等。进行施工测量之前，除了检校 好所使用的测量仪器和工具外，尚需做 好以下几项准备工作。
核相同，若控制精度要求较高时，还需用控
制点对网点坐标进行检核。最后应埋设永久 标志。
7．2．5 施工场地的高程控制测量
对施工场地的高程控制的要求是：
第一，水准点的密度尽可能满足在施工放样时一次 安置仪器即可测设所需的高程点；
第二，在施工期间，高程控制点的位置应保持不变。 因此，在测绘地形图时所敷设的水准点并不一定适 用，并且密度也不够，必须重新建立高程控制网。 当场地面积较大时，高程控制网可分为首级网和加 密网两级布设，相应的水准点称为基本水准点和施 工水准点。
7．2 施工控制测量
7．2．1 施工控制网的特点
与勘测设计阶段的测图控制网相比，施工控制网 具有以下特点：
1)控制点的密度大，精度要求较高，使用频繁、受施 工干扰多。这就要求控制点的位置应分布恰当和稳定， 使用方便，并能保证在施工期间桩点不被破坏。因此， 控制点的选择、测定及桩点的保护等项工作，应与施 工方案、现场布置统一考虑确定。
7．2．2 施工控制网的形式
施工控制网分为平面控制网和高程控制网 两种。前者采用三角网、导线网、建筑基 线或建筑方格网等；后者则采用水准网。
选择平面控制网的形式，应根据建筑总平面图、 建筑场地的大小和地形、施工方案等因素进行综 合考虑。对于地形起伏较大的山区或丘陵地区， 常用三角测量或边角测量方法建网(图11.1上“Ⅲ” 部分)；对于地形平坦但通视比较困难的地区，如 扩建或改建的施工场地；或建筑物的布置不很规 则时，则可采用导线网(图11.1上“Ⅱ”部分)；对 于地面平坦而简单的小型建筑场地，常布置一条 建筑基线(图11.2)，组成简单的图形作为施工放样 的依据；而对于地势平坦，建筑物众多且布置比 较规则和密集的工业场地，一般采用建筑方格网 (图11.1上“I”部分)。总之，施工控制网的形式应 与设计总平面团的布局相一致。
工业建筑施工测量—厂房预制构件安装测量(工程测量)
2）在平行线一端点A″（或B″）上安置经纬仪， 瞄准另一端点A″（或B″），固定照准部，抬高望远镜进
行测量。
3）此时，另外一人在梁上移动横放的木尺，当 视线正对准尺上一米刻划线时，尺的零点应与梁面上的中 心线重合。如不重合，可用撬杠移动吊车梁，使吊车梁中
（2）柱子安装前的准备工作 1）在柱基顶面投测柱列轴线 2）柱身弹线 3）杯底找平
1）在柱基顶面投测柱列轴线
柱基拆模后，用经纬仪根据柱列轴线控制桩，将 柱列轴线投测到杯口顶面上，并弹出墨线，用红漆画出 “►”标志，作为安装柱子时确定轴线的依据。如果柱列 轴线不通过柱子的中心线，应在杯形基础顶面上加弹柱中 心线。
心线到A″A″（或B″B″）的间距等于1m为止。
吊车梁安装就位后，先按柱面上定出的吊车梁设 计标高线对吊车梁面进行调整，然后将水准仪安置在吊车 梁上，每隔3m测一点高程，并与设计高程比较，误差应在 3mm以内。
3．屋架安装测量
（1）屋架安装前的准备工作
屋架吊装前，用经纬仪或其它方法在柱顶面上， 测设出屋架定位轴线。在屋架两端弹出屋架中心线，以便 进行定位。
2）在吊车梁上弹出梁的中心线
在吊车梁的顶面和两端面上， 用墨线弹出梁的中心线，作为安 装定位的依据。
吊车梁中心线
图11-29 在吊车梁上弹出梁的中心线
3）在牛腿面上弹出梁的中心线
根据厂房中心线，在牛腿面上投测出吊车梁的中 心线，投测方法如下：
利用厂房中心线A1A1，根据设计轨道间距，在地 面上测设出吊车梁中心线（也是吊车轨道中心线）A′A′ 和B′B′。
3）用两台经纬仪，分别安置在柱基纵、横轴线上，离柱 子的距离不小于柱高的1.5倍，先用望远镜瞄准柱底的中心线标志， 固定照准部后，再缓慢抬高望远镜观察柱子偏离十字丝竖丝的方向， 指挥用钢丝绳拉直柱子，直至从两台经纬仪中，观测到的柱子中心 线都与十字丝竖丝重合为止。
民用建筑测量基础知识
民⽤建筑测量基础知识第⼗章民⽤建筑施⼯测量民⽤建筑施⼯测量主要包括放样、基础施⼯测量、墙体⼯程施⼯测量以及使⽤基础⽪数杆和墙体轴线测设等。
第⼀节概述民⽤建筑是指供⼈们居住、⽣活和进⾏社会活动⽤的建筑物，如住宅、医院、办公楼和学校等，民⽤建筑分为单层、低层（2～3层）、多层（4～8层）和⾼层（9层以上）。
因民⽤建筑的类型、结构和层数各不相同，因⽽施⼯测量的⽅法和精度要求也有所不同，民⽤建筑施⼯测量就是按照设计的要求将民⽤建筑的平⾯位置和⾼程测设出来。
施⼯测量的过程主要包括建筑物定位、细部轴线放样、基础施⼯测量和墙体⼯程施⼯测量等。
在进⾏施⼯测量前，应做好以下准备⼯作。
⼀、熟悉设计图纸设计图纸是施⼯测量的主要依据，测设前应充分熟悉各种有关的设计图纸，了解施⼯建筑物与相邻地物的相互关系以及建筑物本⾝的内部尺⼨关系，准确⽆误地获取测设⼯作中所需要的各种定位数据。
与测设⼯作有关的设计图纸主要如下。
1．建筑总平⾯图如图10-1所⽰，建筑总平⾯图给出了建筑场地上所有建筑物和道路的平⾯位置及其主要点的坐标，标出了相邻建筑物之间的尺⼨关系，注明了各栋建筑物室内地坪⾼程，是测设建筑物总体位置和⾼程的重要依据。
图10-1 建筑总平⾯图2．建筑平⾯图建筑平⾯图标明了建筑物⾸层、标准层等各楼层的总尺⼨，以及楼层内部各轴线之间的尺⼨关系，如图10-2所⽰，它是测设建筑物细部轴线的依据。
3．基础平⾯图及基础详图如图l0-3所⽰，基础平⾯图及基础详图标明了基础形式、基础平⾯布置、基础中⼼或中线的位置、基础边线与定位轴线之间的尺⼨关系、基础横断⾯的形状和⼤⼩以及基础不同部位的设计标⾼等，它是测设基槽（坑）开挖边线和开挖深度的依据，也是基础定位及细部放样的依据。
图10-2 建筑平⾯图图10-3 基础平⾯图及基础详图4．⽴⾯图和剖⾯图如图l0-4所⽰，⽴⾯图和剖⾯图标明了室内地坪、门窗、楼梯平台、楼板、屋⾯及屋架等的设计⾼程，这些⾼程通常是以±0.000标⾼为起算点的相对⾼程，它是测设建筑物各部位⾼程的依据。
建筑施工测量
准备工作
在施工测量之前，应建立健全的测量组织和检查制度。 并核对设计图纸，检查总尺寸和分尺寸是否一致，总 平面图和大样详图尺寸是否一致，不符之处要向设计 单位提出，进行修正。然后对施工现场进行实地踏勘， 根据实际情况编制测设详图，计算测设数据。对施工 测量所使用的仪器，工具应进行检验、校正，否则不 能使用。工作中必须注意人身和仪器的安全，特别是 在高空和危险地区进行测量时，必须采取防护措施。
施工测量的特点
测绘地形图是将地面上的地物、地貌测绘在图纸上，而施工放样 则和它相反，是将设计图纸上的建筑物、构筑物按其设计位置测 设到相应的地面上。 测设精度的要求取决于建筑物或构筑物的大小、材料、用途和施 工方法等因素。一般高层建筑物的测设精度应高于低层建筑物， 钢结构厂房的测设精度应高于钢筋混凝土结构厂房，装配式建筑 物的测设精度应高于非装配式建筑物。 施工测量工作与工程质量及施工进度有着密切的联系。测量人员 必须了解设计的内容、性质及其对测量工作的精度要求，熟悉图 纸上的尺寸和高程数据，了解施工的全过程，并掌握施工现场的 变动情况，使施工测量工作能够与施工密切配合。 施工现场工种多，交叉作业频繁，并有大量土、石方填挖，地面 变动很大，又有动力机械的震动，因此各种测量标志必须埋没稳 固且在不易破坏的位置。还应做到妥善保护，经常检查，如有破 坏，应及时恢复。
αAB A
(XA,YA)
αAP β D P
(XP,YP) 设计
（2）拨角β，量边D，得P点设计位置——检核。 拨角β 量边D 点设计位置——检核。 ——检核
角度交会法
适用： 适用：不便量距时 方法： 方法： （1）计算测设元素β1、 β2。 计算测设元素β （2）拨水平角，交出P点。 拨水平角，交出P ∇测设时，通常先沿AP、BP 测设时，通常先沿AP、 AP 的方向线打“骑马桩” 的方向线打“骑马桩”， 然后交会出P点位置。 然后交会出P点位置。 ∇注意交会角 30Λ<γ<150Λ 30Λ 150Λ
工业与民用建筑物变形监测
变形监测的应用领域
工业建筑
对大型工业建筑如钢铁厂、化 工厂等进行变形监测，以确保
其结构安全和正常运营。
民用建筑
对高层建筑、桥梁、隧道等民用 建筑进行变形监测，以确保其满 足安全规范和正常使用需求。
地质工程
对矿区、水库等进行变形监测 ，以评估其地质稳定性和安全 性。
文物保护
对古建筑、历史遗址等进行变 形监测，以保护其历史文化和
工业与民用建筑物变形监测
contents
目录
• 引言 • 变形监测的方法与技术 • 工业建筑变形监测 • 民用建筑变形监测 • 变形监测的未来发展
01 引言
变形监测的定义
• 变形监测是指通过使用测量技术对建筑物进行持续的观测，以 获取其在施工、运营等阶段产生的变形数据，并对其进行分析 和评估的过程。
现代变形监测技术
GPS监测技术
利用全球定位系统进行大范围、 高精度的变形监测，可实现自动
化、实时监测。
InSAR技术
利用卫星遥感技术进行大面积、高 分辨率的变形监测，适用于地质灾 害、地震等领域的变形监测。
光纤传感技术
利用光纤传感器对建筑物进行实时、 连续的变形监测，具有高精度、长 寿命、抗干扰等优点。
数据分析
通过对比不同时间点的监测数据， 分析各监测点的位移、沉降等变 化情况，绘制变形曲线图，评估
变形程度和安全性。
结果应用
将监测结果及时反馈给相关管理 部门和企业负责人，为工业建筑 的维与变形原因
特点
民用建筑通常为低层或多层建筑，结 构形式多样，包括混凝土结构、砌体 结构、木结构等。
艺术价值。
02 变形监测的方法与技术
传统变形监测方法
水准测量法
建筑工程测量(第十一章)-工业与民用建筑中的施工测量
③柱的垂直度容许偏差为株高的1/1 000， 且不超过20mm。
2、安装前的准备工作：
①基础杯口顶面弹线和 柱身弹线。
②柱长检查及杯口底面 找平，
柱中心定位线 标高线
H2
L
H1
3、柱子安装时的测量工作
①柱起吊就位: 柱中心线与杯口 定位中心线对齐。
悬挂垂球
2、激光导向法
激光铅垂仪投测中心，每25 cm— 30cm滑浇灌一次混凝土，每次滑 模前后各投测一次。
（适用100m以上烟囱）
接收靶
四、筒体高程测量
用水准仪在烟囱外壁测设 +500cm标志点，弹线一周，
据此用钢尺向上量取。
+500
···········································的测设
1、设计并推算主轴点
矩形控制网 距离指标桩
坐标,确定 距离指标桩； Q° °
D
°
°
°R
2、计算逐点测设数据； °A O° B
B
3、绘制草图； 4、按设计要求测设 。
P° ° °C ° °S
⑧
方法步骤：
①测设 主长轴线AOB；
矩形控制网 距离指标桩
激光铅垂仪 返回
金属网架：由预制钢管构件在现场模台上拼装 焊接而成。
施工方法：现场地面模台上拼接，整体吊升,
立柱
空中旋转就位。 提升杆
如：某金属网架屋顶有 914个不同规格钢球和 9230根16Mn管焊接而 成。上下弦高6m ,平面 直径124.6m 重600多 吨，由36根高26m的砼 柱支撑。
1）推算控制桩P、Q、R、S点
《建筑工程测量》课件 《建筑工程测量》课件 项目十一 工业建筑施工测量
坑底修整后，还要在坑底测设垫 层控制桩，使垫层控制桩桩顶高程 与垫层顶面设计高程一致。深基坑 采用高程上下传递法将高程传递到 坑底临时水准点上，然后根据临时 水准点测设基坑高程和垫层高程。
图11-4 坑基标高测设
项目十一 工业建筑施工测量
步骤3 立模定位
使（用1规）如范图说11明-5所示，基础垫层打好后，根据基坑周边定位小木桩，
x (4 4 0 + 4 )= 4 4 4my (2 6 8 - 4 )= 2 6 4m 同理可推算厂房其余各控制点R，P，Q点的坐标。
项目十一 工业建筑施工测量
步骤2 厂房控制网的测设
使（用1）规首范先说将经明纬仪架设在F点，然后从F点起沿FE方向量取36 m，定出a
点；沿FG方向量取29 m，定出b点。 （2）在a与b上安置经纬仪，分别瞄准E与F点，顺时针方向测设90˚，得
项目十一 工业建筑施工测量
使用规范说明
1—建筑方格网；2—厂房矩形控制网；3—距离指标桩；4—厂房轴线 图11-1 矩形控制网
项目十一 工业建筑施工测量
（二）大型工业厂房控制网的测设
使对用于规大范型或说设明备基础复杂的厂房，可先测设相互垂直的AC和BD两条主
轴线，然后通过两条主轴线来测设矩形控制网的P，Q，R，S四个角点，即 布设“田”字控制网，如图11-2所示。
项目十一 工业建筑施工测量
1—厂房控制桩；2—厂房矩形控制网；3—柱列轴线控制桩； 4—距离指标桩；5—定位小木桩；6—桩基础
图11-3 厂房柱列轴线
项目十一 工业建筑施工测量
步骤2 基坑标高测设
使如用图规11范-4所说示明，当基坑将要挖到底时，应在坑的四周壁上测设上层面距
坑底为30～50 cm的水平控制桩，作为检查坑底标高和垫层标高的依据。 其测设方法与民用建筑完全相同。
建筑工程测量
五、室内高程的抄平工作
墙体高程的抄平工作： 墙体高程的抄平工作： 墙体在施工过程中应满足在一水平线上,在每一层墙体施工至150~600高 程时,测量人及时进场,作一次墙体的抄平工作. 具体作法见图： 具体作法见图： 1、 在合适位置架设水准仪（视线应开阔）。 2、 选其中一点（由室外引至的室内水准点）例如6.250M作为后视. 3、 将每一房间的四角作为前视测点(若干个前视点)在杆(或)尺的下端 确定高程6.250。 墙体的抄平工作有利于： 墙体的抄平工作有利于： 1、 门的安装； 2、 窗台标高的确定（窗的安装） 3、 地面装饰面砖的高程确定； 4、 上一层梁及楼面板的安装高度确定。
测量仪器
小平板 水准仪长水准管 水准仪圆水准器 水准仪A A 水准仪B 光学经纬仪A 光学经纬仪B 电子经纬仪 全站仪
小平板
水准仪长水准管
水准仪圆水准器
水准仪A
水准仪B
光 学 经 纬 仪
光 学 经 纬 仪
电 子 经 纬 仪
全 站 仪
七、吊车梁吊装测量
吊装前的测量准备工作 （1）吊装前在吊车梁两端面上，弹出梁的中心线。同时在地面上，根 ） 据厂房定位时的控制点，测设吊车梁中心线两端控制桩。 （2）在A’点安置经纬仪，严格对中、整平，后视A’’点，仰起望远镜， 将中心线吻合，吊车梁即就位。 （3）根据柱面上±0.00m标高线，用钢尺沿柱面向商量出吊车梁顶面 设计标高线，作为调整梁面标高用。 吊装后校正测量工作 吊车梁安装就位后，根据柱面上控制吊车梁面进行调整，然后置 水准仪于吊车梁面上，检查梁面标高，如不能满足设计要求，应用抹 灰调整。 吊车梁平面位置的校正，使用经纬仪从车间两端将地面上定出的 吊车梁中心先头测到两端的柱子上，先检查校正两端的吊车梁。然后， 再在已校好的两端吊车梁拉钢丝，用撬棍或其他工具拨正中间各根吊 车梁，使各吊车梁顶面中心线达到设计位置。顶面中心线对定位中心 线的偏差不得大于±5mm。此外还要检测两列吊车梁间的跨度，看是 否符合设计要求。 在校正吊车梁平面位置时，可使用吊锤球的方法，检测吊车梁的 垂直度，若有偏差，可在吊车梁的支座面上加垫铁纠正。
建筑施工测量—民用建筑与工业建筑施工测量(工程测量)
厂房矩形控制网测设、厂房柱列轴线放样、杯 形基础施工测量及厂房预制构件安装测量等。
任务五 工业建筑施工测量
（一）主要内容
1.制定厂房矩形控制网的测设方案及 计算测设数据
任务五 工业建筑施工测量
2、绘制测设略图 根据厂区的总平面图、厂区控制网、厂房施
工图等资料，按一定比例绘制测设略图。为测设 工作做好准备。
b＝2.518m
0.500m
－1.700
a 1.318m
h 1.700m 0.500m
1.200m
二、在垫层上投测基础中心线
N M
P Q
三、基础墙标高的控制
四、首层楼房墙体施工测量
1、墙体轴线测设 （1）利用轴线控制桩或龙门板上的轴线和墙边线 标志，用经纬仪或拉细绳挂锤球的方法将轴线投测到 基础面上或防潮层上。 （2）用墨线弹出墙中线和墙边线。
任务五 工业建筑施工测量
3、厂房矩形控制网测设
5A 1
A＝444m
B＝264m S
4m
34 2
P 4m
A＝440m
H
I
A＝427m
B＝268m K
J
B＝325m
Q
A＝423m
4A
R
36.000m
29.000m
B＝329m
E
a
F
b
G
2B
3B
4B
任务五 工业建筑施工测量
单一厂房控制网
大型厂房控制网
任务五 工业建筑施工测量 大型工业厂房控制网的建立
项目九 建筑施工测量
任务二 民用建筑与工业建筑施工测量
一、开挖深度和垫层标高控制
1、设置水平桩
为了控制基槽的开挖深度，当快挖到槽底设计 标高时，应用水准仪根据地面上±0.000m点，在 槽壁上测设一些水平小木桩（称为水平桩），使 木桩的上表面离槽底的设计标高为一固定值。
建筑工程施工测量
2、安置经纬仪于A点，瞄 y AP x p x A
准B点沿视线方向测设距
离
y
，定出E点。
AP
3、在E点安置经纬仪，照准A
顺时针方向测设90°得方向线
EP，以E为起点沿EP方向测设
距离
x
得设计点P。
AP
二、 极坐标法
极坐标法是根据一个角度和一段距离测设点的平面位置。
1、计算测设数据
x
B
求，将图纸上设计的建（构）筑物的平面位置和高程， 在施工现场测设（放样）出来，作为施工的依据。
3、施工测量的内容包括： 1) 建立施工控制网、进行场地平整， 2) 根据施工控制网点在实地测设出各个建（构）筑物
的主轴线和辅助轴线及其各个细部点。
3) 构件与设备的安装，也要进行一系列的测量工作， 以确保施工质量符合设计要求。
4) 施工中每道工序完成后，都要通过测量检查工程 各部位的实际平面位置和高程是否符合要求。
5) 对一些大型、高层或特殊建（构）筑物进行变形 观测，作为鉴定工程质量和验证工程设计、施工 是否合理的依据。
6) 编绘竣工图和资料，作为验收时鉴定工程质量和 工程交付后管理、维修、扩建、改建的依据。
二、施工测量的特点 1、 施工测量是为工程施工服务的，其工作直接影响工程 质量及施工进度，它必须与施工组织计划相协调。测量人员 应了解设计内容、性质及对测量精度的要求，熟悉有关图纸， 了解施工的全过程，随时掌握工程进度及现场的变动，与设 计、施工人员密切联系，使测设精度和速度满足施工的需求。 2、施工测量的精度主要取决于建（构）筑物的大小与用 途、性质、材料、施工程序与施工方法等诸多因素。例如， 高层建筑与低层建筑；装配式建筑与非装配式；连续性自动 设备厂房与独立厂房；钢结构建筑与钢筋混凝土结构、砖石 结构。
民用建筑施工测量
民用建筑施工过程中的测量工作测量可以分为测定与测设两个部分：测定是指得到一系列的测量数据例如测量某地的标高等；测设是指将设计图纸的数据在实地上标定出来，例如工程定位等。
建筑工程测量是指建筑工程在勘测、设计、施工、竣工验收和运营管理过程中的测量工作。
（今天主要说施工过程中的测量）一、前期测量工作测量仪器的检定与检校、建立施工控制网、布设水准点、绘制高程方格网、学习与校核设计图纸、制定测量方案等1、测量仪器进场之前必须进行校准，有校准证书，校准检定合格。
2、施工控制网是建筑工程施工测量的依据。
在我们这个幸福花园工程的施工控制网由甲方建立，在我们JK区有三个控制点，甲方提供坐标。
我们再根据这三控制点建立每栋建筑的控制点。
在这个过程中我们要注意几点：①控制点的坐标、高程我们要搞清楚分别是什么坐标系、什么高程系统。
（北京54坐标系、黄海高程系统）②控制点之间必须通视，控制点须埋设稳固，利于长期保存。
③对于甲方提供的坐标、高程应进行检查、校正。
3、高程控制：建筑现场一般按四等水准测量布设水准点。
应按闭合路线或附和路线进行布设。
4、高程方格网：在拟建场地内绘制方格网，方格网一般采用10m*10m20m*20m5、熟悉图纸，明确建筑物定位依据及定位条件、建筑物各部位设计标高等。
检查图纸中是否有测量数据不符，定位条件不明确等问题。
有时根据需要还要对总平面图中的建筑红线或红线桩进行校核。
6、测量放线方案是全面指导测量放线工作的依据，在工程开工前就应进行编制并由施工方审批，再报监理单位审批。
测量放线方案主要包括工程概况、施工测量要求（规范）、测量起始依据、控制网测设、建筑物定位于基础测量、正负零以上施工测量、验线工作、室内外装饰与安装测量、施工测量工作的组织与管理等。
二、建筑物定位与基础施工测量工作测量前应先熟悉建筑总平面图、建筑平面图、基础平面图及基础详图、立面图剖面图建筑总平面图给出了建筑场地上所有建筑物和道路的平面位臵及其主要的坐标，标明了相邻建筑物之间的尺寸关系。
民用建筑施工测量
面上做出标志
二 墙体标高测设
定义:皮数杆是根据建筑物剖面图画有每皮 砖和灰缝作的用厚:在度墙，体并施注工明中墙，体用上皮窗数台杆、可门以控制墙身各 窗洞口、部过位梁构、件圈的梁准、确楼位板置等，构并件通标过高在的皮数杆间挂工程
线，保证专每用皮木砖杆灰缝厚度均匀，且在同一水平面 上。
◆注意：测设时，要考虑待 建的建筑物墙的厚 度。
如图（b）、（c）可用类似方法，用直角坐标法进 行放样.
2.根据规划道路红线进行建筑物定位 靠近城市道路的建筑物设计位置应以城市规划道路的红线为工放线
建筑物的放线是指根据定位的主轴线桩，详细测设其它各轴线交点的位置，并用木 桩（桩上钉小钉）标定出来，称为中心桩。并据此按基础宽和放坡宽用白灰线撒出基 槽边界线
② 建筑平面图。 给出建筑物各定位轴线间的尺寸关系及室内地坪标高等。
③ 基础平面图。给出基础边线和定位轴线的平面尺寸和编号。
④ 基础详图。 给出基础的立面尺寸、设计标高、以及基础边线与定位轴线的尺寸关系，这是基础施工放样的依 据。
⑤ 立面图和剖面图。
➢在建筑物的立面图和剖面图中,可以查出基础、地坪、门窗、楼板、屋面等设计高程，是高程测设的主 要依据。 ➢在熟悉上述主要图纸的基础上，要认真核对各种图纸总尺寸与各部分尺寸之间的关系是否正确，防止 测设时出现差错。
其优点是使用方便，可以控制±0.000m以下各层标高和基槽宽、基础宽、墙身宽等具体位置。
但缺点是它占用施工场地、影响交通、对施工干扰很大，一经碰动，必须及时校核纠正，且需要木材较多、钉设 也比较麻烦，现已少用。
龙门板法和轴线控制桩示意图
轴线控制桩
龙门板
轴线控制桩
项目三 工业与民用建筑施工测量任务六 工业厂房安装测量
教学设计教学过程教学方法教学手段学生活动时间分配课前准备准备材料、仪器、场地、课件下发任务书在提前预习的基础上再浏览安全教育讲授描述与演示倾听导入创设环境，情境导入课件演示倾听讲解与操练讲授与示范演示观察与同步练习咨讯回答学生在课前收集资料过程中存在的疑问课件演示，巡回指导讨论、交流代表发言决策、计划、以学生为主体分组讨论，得出测量方案，讲解演示方案，制定计划。
互评、点评。
可利用多媒体对方案进行陈述思考、讨论，代表发言、相互点评，编制计划（测量步骤）实施学生实施各教学任务操作指导实际操作评价现场教学，互评、点评成果展示自评、互评归纳总结重点讲解、启发诱导课件演示、现场演示倾听与讨论作业布置1、简述工业厂房柱列轴线如何进行测设?2、如何进行柱子的竖直校正?四、教学过程备注三、教学内容够重视。
（一）工业厂房控制网的测设根据主轴线测设矩形控制网。
（二）柱列轴线的测设和柱基施工测量1、根据矩形控制网测设柱列轴线控制桩，如图3-25。
2、柱基定位和放样，引测定位小桩，放样开挖边线，如图3-26。
图3-25 柱列轴线的测设图3-26 柱基定位3、柱基施工测量（1）基坑开挖深度的控制在槽壁上测设一些水平桩，如图3-27。
（2）杯形基础立模测量工作内容有3项：把柱基定位线投测到垫层上，弹出墨线；定出模板底线；将柱基顶面的标高测设在模板内侧，浇筑后的杯底标高比设计标高略低3-5cm。
图3-27 开挖深度的控制（三）柱子安装测量柱的安装就位及校正，是利用柱身的中心线、标高线和相应的基础顶面中心定位线、基础内侧标高线进行对位来实现的。
故在柱子就位前须做好以下准备工作：1、柱子安装前的准备工作（1）柱身弹线在柱子安装之前，首先将柱子按轴线编号，并在柱身三个侧面弹出柱子的中心线，并且在每条中心线的上端和靠近杯口处画上“”标志。
并根据牛腿面设计标高，向下用钢尺量出-0.600m的标高线，并画出“▼”标志，如图1所示，以便校正时使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
