布氏硬度值与压痕对照表
洛氏硬度、布氏硬度等硬度对照表
一、硬度简介硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1. 布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2. 洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3. 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
布氏硬度和洛氏硬度及维氏硬度对照表
硬度知识硬度：金属抵抗更硬的物体压入其内的能力—。
是材料性能的综合物理量,表示金属材料在一个小的体积范围内的抵抗弹性变形\塑性变形或断裂的能力.1.布式硬度 HB用直径D的淬火钢球或硬质合金球,在一定压力P下,将钢球垂直地压入金属表面,并保持压力到规定的时间后卸荷,测压痕直径d(用刻度放大镜测)则HB=P/F (N/mm2) 单位一般不写. F-压痕面积.HBS—压头用淬火钢球, HBW—压头用硬质合金球因钢球存在变形问题,不能测太硬的材料,适于HBS<450, 如铸铁,有色金属,软钢等. 而H ＢＷ＜６５０．特点：压痕大，代表性全面应用：不适宜薄件和成品件2.洛式硬度ＨＲ用金刚石圆锥在压头或钢球，在规定的预载荷和总载荷下，压入材料，卸载后，测其深度ｈ，由公式求出，可在硬度计上直接读出，无单位．不同压头应用范围不同如下表：HRB ｄ＝1.588淬火钢球980.7 退火钢灰铁有色金属HRC1200金刚石圆锥1471 淬火回火件HRA 588.4 硬质合金碳化物优点:易操作,压痕小,适于薄件,成品件缺点:压痕小,代表性不全面需多测几点.*硬度与强度有一定换算关系,故应用广泛.根据硬度可近似确定强度,如灰铁: σb=1HBS 3维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
硬度对照表根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
抗拉强度RmN/mm2维氏硬度HV布氏硬度HB洛氏硬度HRC250 80 76.0 -270 85 80.7 -285 90 85.2 -305 95 90.2 -320 100 95.0 -335 105 99.8 -350 110 105 -1370 115 109 -380 120 114 -400 125 119 -415 130 124 -430 135 128 -450 140 133 -465 145 138 -480 150 143 -490 155 147 -510 160 152 -530 165 156 -545 170 162 -560 175 166 -575 180 171 -595 185 176 -610 190 181 -625 195 185 -640 200 190 -660 205 195 -675 210 199 -690 215 204 -705 220 209 -720 225 214 -740 230 219 -755 235 223 -770 240 228 20.3785 245 233 21.3800 250 238 22.2820 255 242 23.1835 260 247 24.0850 265 252 24.8865 270 257 25.6880 275 261 26.4900 280 266 27.1915 285 271 27.8930 290 276 28.5950 295 280 29.2965 300 285 29.8995 310 295 31.01030 320 304 32.21060 330 314 33.31095 340 323 34.41125 350 333 35.51115 360 342 36.6 21190 370 352 37.71220 380 361 38.81255 390 371 39.81290 400 380 40.81320 410 390 41.81350 420 399 42.71385 430 409 43.61420 440 418 44.51455 450 428 45.31485 460 437 46.11520 470 447 46.91555 480 (456) 47.71595 490 (466) 48.41630 500 (475) 49.11665 510 (485) 49.81700 520 (494) 50.51740 530 (504) 51.11775 540 (513) 51.71810 550 (523) 52.31845 560 (532) 53.01880 570 (542) 53.61920 580 (551) 54.11955 590 (561) 54.71995 600 (570) 55.22030 610 (580) 55.72070 620 (589) 56.32105 630 (599) 56.82145 640 (608) 57.32180 650 (618) 57.8660 58.3670 58.8680 59.2690 59.7700 60.1720 61.0740 61.8760 62.5780 63.3800 64.0820 64.7840 65.3860 65.9880 66.4900 67.0 3920 67.5940 68.0硬度试验是机械性能试验中最简单易行的一种试验方法。
布氏维氏硬度对照表
洛氏硬度、布氏硬度、维氏硬度对照表洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）1、HB - 布氏硬度:布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
压痕直径与布氏硬度及响应洛氏硬度对照表
44 73 4.50 179 59.5 14.9 88
43 72 4.55 174 58.1 14.5 87
41 71 4.60 170 56.8 14.2 86
40 71 4.65 167 55.5 13.9 85
39 70 4.70 163 54.3 13.6 84
38 69 4.75 159 53.0 13.3 83
附录二 压痕直径与布氏硬度及相应洛氏硬度对照表
d10 2d5 4d2.5
HB
HR
30D2 10D2 2.5D2 HRB HRC HRA
d10 2d5 4d2.5
HB
HR
30D2 10D2 2.5D2 HRB HRC HRA
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，通系电1，力过根保管据护线0生高不产中仅工资22艺料22高试可中卷以资配解料置决试技吊卷术顶要是层求指配，机置对组不电在规气进范设行高备继中进电资行保料空护试载高卷与中问带资题负料22荷试，下卷而高总且中体可资配保料置障试时23卷，23调需各控要类试在管验最路；大习对限题设度到备内位进来。行确在调保管整机路使组敷其高设在中过正资程常料1工试中况卷，下安要与全加过，强度并看2工且55作尽22下可2都能护1可地关以缩于正小管常故路工障高作高中；中资对资料于料试继试卷电卷连保破接护坏管进范口行围处整，理核或高对者中定对资值某料，些试审异卷核常弯与高扁校中度对资固图料定纸试盒，卷位编工置写况.复进保杂行护设自层备动防与处腐装理跨置，接高尤地中其线资要弯料避曲试免半卷错径调误标试高方中等案资，，料要编5试求写、卷技重电保术要气护交设设装底备备4置。高调、动管中试电作线资高气，敷料中课并3设试资件且、技卷料中拒管术试试调绝路中验卷试动敷包方技作设含案术，技线以来术槽及避、系免管统不架启必等动要多方高项案中方；资式对料，整试为套卷解启突决动然高过停中程机语中。文高因电中此气资，课料电件试力中卷高管电中壁气资薄设料、备试接进卷口行保不调护严试装等工置问作调题并试，且技合进术理行，利过要用关求管运电线行力敷高保设中护技资装术料置。试做线卷到缆技准敷术确设指灵原导活则。。：对对在于于分调差线试动盒过保处程护，中装当高置不中高同资中电料资压试料回卷试路技卷交术调叉问试时题技，，术应作是采为指用调发金试电属人机隔员一板，变进需压行要器隔在组开事在处前发理掌生；握内同图部一纸故线资障槽料时内、，设需强备要电制进回造行路厂外须家部同出电时具源切高高断中中习资资题料料电试试源卷卷，试切线验除缆报从敷告而设与采完相用毕关高，技中要术资进资料行料试检，卷查并主和且要检了保测解护处现装理场置。设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

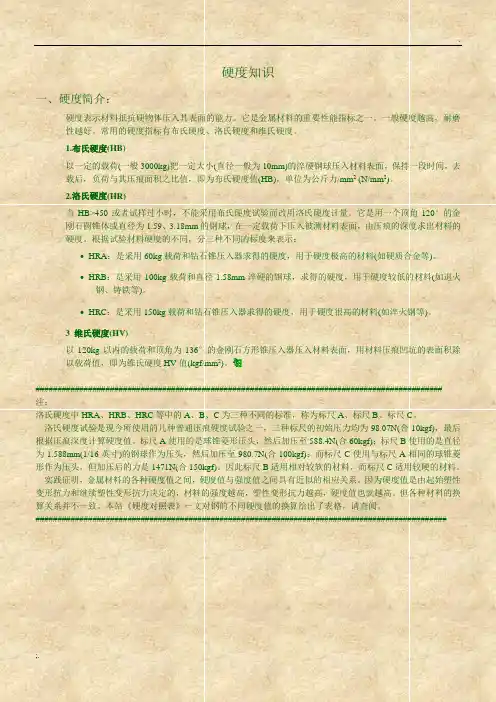

布氏硬度HB洛氏硬度HR知识及对照表
硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
#############################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
不锈钢材料硬度对照表
HB=F/S=0.102×2F/(πD(D-(D2-d2)1/2)
式中F-钢球上的载荷，N；
S-压痕面积，mm2；
D-钢球的直径，mm；
d-压痕直径，mm；
如果试验力单位为kgf，则式中的系数0.102为1。
2、洛氏硬度（HRA、HRB和HRC）
2、洛氏硬度（HRA、HRB和HRC）
1、布氏硬度（HBS和HBW）
用淬火钢球或硬质合金压入金属表面，保持一定时间，待变形稳定后卸载，以其压痕面积除以加在钢球上的载荷，所得之商为金属的布氏硬度值。硬度小于450HBS时，用钢球测定，所得的硬度值为HBS值；硬度值大于450HBS且小于650HBW时，使用硬质合金球测定，所得的硬度值为HBW值。
HV=0.102 2F/d2sin136°/2=0.1891F/d2 Kgf/mm2
式中：F-压头上的载荷，N；
d-压痕对角线长度，mm。
3.维氏硬度（HV）
以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除 以载荷值，即为维氏硬度值（HV）
Welcome !!!
欢迎您的下载，
资料仅供参考！
3）洛氏硬度C级（HRC）
指用1471N的载荷，将顶角为120°的圆锥金刚石的压头压入金属表面，取其压痕的深度来计算硬度的大小，即为HRC硬度。HRC用来测量HB=230~700的金属材料，主要用来测定淬火钢和调质钢等较硬的金属材料。
洛氏硬度计算公式：
HR=K-h/0.002
式中的K-常数，对于HRA和HRC，K=100；以载荷所得的商，即为维氏硬度值。HV只用于测定很薄（0.3~0.5mm）的金属材料,金属薄镀层或化学处理的表层硬度(如镀铬、渗碳、氮化等)，HV计算公式：
