当点火开关打开，变速杆置于P挡或N挡时，J266接受由自动变速器传来的P/N挡信号时，锁止继电器工作，触点闭合，接通点火开关D/50到起动机电磁开关B/50的线路。
教学目标教学过程课堂小结
3.1.分析电路图要点
1）看图，看布局，看图形符号，看图注； 2）框图，框需要分析的电路系统； 3）回路法，用流程图把该电路的回路书写出来； 4）联系电器元件的工作过程，来分析正常情况下的工作状况。
课堂小结
布置作业
教学目标教学过程课堂小结布置作业
布置作业布置作业
3.掌握分析大众典型电路图的方法
发动机启动后，发电机发电，D+端子的电压由发电机提供，由他励转为自励。D+端子电位升高，二极管两端电压相等，二极管截止，充电灯熄灭。
起动机用B表示，起动机的50接柱通过导线与起动锁止继电器J266的8号脚相连。起动机的30接线柱直接与蓄电池正极相连。
教学目标教学过程课堂小结布置作业
3.掌握分析大众典型电路图的方法
发电机用C表示，电压调节器用C1表示，电路编号2的细实线表示自身搭铁。
D+通过一个双孔插头T2的1号插头与插头T10t的3号接地连接，通过电路编号150位置接仪表板，经二极管后接点火开关。
在点火开关断开时，D+无电，B+端子为蓄电池电压。点火开关闭合而发动机未启动时，D+端子通电，仪表板内的二极管K2正向导通，向发电机励磁绕组提供励磁电流，充电指示灯K2亮。
5
教学目标教学过程
2.大众汽车电路图的特点
➢ 整个电路突出以中央接线盒为中心； ➢ 整个电路都是纵向排列，互不交叉或少有交叉； ➢ 中央接线盒内的成型铜片用电路图上方的4条横线来表

第四章大众车系电路读图方法详解

第四章大众车系电路读图方法
• 第一节大众轿车电路读图的一般方法 • 第二节捷达轿车电路读图实例
返回
第一节大众轿车电路读图的一般方法
• 一、电路图中符号的含义
• 下面以捷达轿车的转向和报警闪光灯部分电路为例予以说明，如图4 一1所示。 • 图4一1中各序号部分的含义为: • 1—继电器位置号，表明继电器在中央配电盒上的位置。 • 2—中央配电盒上的继电器或控制器符号，在说明中可以找到它的名称。 • 3—熔断器符号，如熔断器座上的19号熔断器(10 A) • 4—中央配电盒上的插接件符号。 • 5—中央配电盒上的连接件符号，指出一个带线束的多孔或单孔插头的位置。
上一页下一页
返回
第一节大众轿车电路读图的一般方法
• 三、电路图的特点
• 1.接点标记具有固定的含义 • 在大众公司汽车电路图中经常遇到接点标记的数字及字母，它们都具有固定的含义。 • 2.所有电路都是纵向排列，不互相交叉 • 大众公司汽车电路图采用了断线代号法来处理线路复杂交错的问题。例如，假设某一条线路的上半段在电路接续号为116的位置上，下半段电路在电路接续号为147的位置上，这时，在上半段电路的终止处画一个标有147的小方格，在下半段电路的开始处也有一小方格，内标有116，通过116和147就可以将上、下半段电路连在一起了。 • 3.整个电路以中央配电盒为中心 • 大众公司汽车电路图在表示线路走向的同时，还表达了线路的结构情况。
上一页返回
第二节捷达轿车电路读图实例
• 一、中央配电盒的பைடு நூலகம்置
• 整车电路是以中央配电盒为中心的。图4 -2所示为捷达轿车中央配电盒的正面布置。各熔断器及继电器在中央配电盒上的布置见表4一1，各线束插头与中央配电盒插座的连接关系(中央配电盒的背面布置)如图4一3所示。

大众车系电路图的识读与使用

表和各类中央控制板的接线代号。线路的复杂性（在车辆作用，它们既要接受外部电源的供电，又要将电给到各设备。在此，将简单介绍４条电源线的特点以及如何将外部电
３０：直接与蓄电池连接。１５：需经过点火开关控制，供给小功率用电设备。ｘ：需经过点火开关控制，供给小功率用电设备。３１：搭铁线，也称负极线。２．汽车中央控制盒汽车中央控制盒包括安装板和印刷电路板，印刷电路板固定在安装板上。印刷电路板上设有电源接入柱，设置
与信号系统，主要由信号系统、声响报警系统、照明系统
等组成；电源系统，主要由发电机、蓄电池、调节器等组成；点火系统，主要由点火线圈、火花塞、分电器、点火开关等组成：启动系统，主要由启动开关、启动机、启动继电器等组成；仪表与显示系统，主要由电流表（电压表、充电指示灯）、机油压力表、水温表、燃油表等组成：电子助电器，主要由电动雨刮器、空调等组成。
案例ｌＣＡＳＥＳ
大众车系电路图的识读与使用
文／胡渊琪
摘要：电气信息技术在汽车上的应用是现代汽车一个很重要的特征，掌握汽车电系的特点、组成、表达方式、控制元件及电路图的组成，学会在电路图上查找各组成部件并使用电路图，已成为车辆维修从业人员必须掌握的技能。本文以大众车

识读汽车电路图教案

识读汽车电路图教案第一章：汽车电路图基本概念与术语1.1 汽车电路图的定义与作用介绍汽车电路图的定义解释汽车电路图在汽车维修与诊断中的重要性1.2 汽车电路图的组成与结构介绍汽车电路图的基本组成部分解释电源、负载、控制开关、保护装置等概念1.3 汽车电路图的符号与表示方法介绍常用电气元件的符号及其含义解释线路、连接点、标注等表示方法第二章：汽车电路图的阅读与理解2.1 汽车电路图的阅读步骤与方法介绍阅读汽车电路图的基本步骤强调阅读时需要注意的细节与顺序2.2 汽车电路图的线路分析与解读介绍分析汽车电路图的方法与技巧解释如何识别线路、控制逻辑等2.3 汽车电路图的故障诊断与排查介绍汽车电路图在故障诊断中的应用解释如何通过电路图排查故障原因第三章：常用汽车电路图识读实例3.1 汽车照明系统电路图识读实例分析照明系统的电路图解释车灯、开关、保护装置等的工作原理3.2 汽车启动系统电路图识读实例分析启动系统的电路图解释启动机、启动开关、保护装置等的工作原理3.3 汽车空调系统电路图识读实例分析空调系统的电路图解释压缩机、温度控制、保护装置等的工作原理第四章：汽车电路图的绘制与设计4.1 汽车电路图的绘制原则与方法介绍汽车电路图绘制的基本原则解释如何合理布局、标识电气元件等4.2 汽车电路图的设计与优化介绍汽车电路图设计的方法与技巧解释如何提高电路图的可读性、可靠性与安全性4.3 汽车电路图的绘制软件与应用介绍常用的汽车电路图绘制软件解释如何利用软件绘制与优化汽车电路图第五章：汽车电路图的实践应用与维护5.1 汽车电路图在维修中的应用介绍汽车电路图在维修过程中的作用解释如何利用电路图诊断与修复故障5.2 汽车电路图的维护与保养介绍汽车电路图的维护与保养方法强调定期检查、清洁、更换损坏部件的重要性5.3 汽车电路图的安全注意事项介绍汽车电路图操作中的安全注意事项强调遵守操作规程、防止电气火灾等安全知识第六章：汽车传感器电路图识读6.1 传感器电路图的基本概念介绍传感器在汽车电路中的作用解释传感器电路图的组成与特点6.2 常见汽车传感器电路图识读分析氧传感器、温度传感器、速度传感器等电路图解释传感器的工作原理及其在电路图中的表示方法6.3 传感器电路图故障诊断与排查介绍传感器电路图在故障诊断中的应用解释如何通过电路图识别传感器故障第七章：汽车动力系统电路图识读7.1 动力系统电路图的基本概念介绍动力系统电路图的定义与作用解释动力系统电路图的组成与结构7.2 常见汽车动力系统电路图识读分析发动机控制系统、变速器控制系统等电路图解释动力系统中电气元件的工作原理及其在电路图中的表示方法7.3 动力系统电路图故障诊断与排查介绍动力系统电路图在故障诊断中的应用解释如何通过电路图识别动力系统故障第八章：汽车电子控制系统电路图识读8.1 电子控制系统电路图的基本概念介绍电子控制系统电路图的定义与作用解释电子控制系统电路图的组成与结构8.2 常见汽车电子控制系统电路图识读分析防抱死制动系统（ABS）、电子稳定程序（ESP）等电路图解释电子控制系统中的电气元件及其工作原理在电路图中的表示方法8.3 电子控制系统电路图故障诊断与排查介绍电子控制系统电路图在故障诊断中的应用解释如何通过电路图识别电子控制系统故障第九章：汽车电路图的更新与维护9.1 汽车电路图的更新原因介绍汽车电路图更新的必要性解释新技术、新部件对电路图更新的影响9.2 汽车电路图的更新方法与步骤介绍汽车电路图更新的方法与步骤强调在进行更新时需要注意的细节9.3 汽车电路图的维护与保养介绍汽车电路图在日常维护与保养中的注意事项强调定期检查、清洁、更换损坏部件的重要性第十章：汽车电路图的综合应用案例分析10.1 汽车电路图在维修案例中的应用分析实际汽车维修案例中电路图的作用解释如何利用电路图诊断与修复故障10.2 汽车电路图在汽车改装中的应用介绍汽车电路图在汽车改装中的作用解释如何利用电路图进行合理的改装设计10.3 汽车电路图在汽车性能检测中的应用介绍汽车电路图在汽车性能检测中的作用解释如何通过电路图分析汽车性能指标重点和难点解析一、汽车电路图基本概念与术语的识读，特别是对电路图的定义、组成、结构和符号表示方法的理解。

关于大众汽车电路图的识读

电路连接在一起。
线路上部标有 “ ３０ ” 字样的电路
为常火线，它与蓄电池直接相连，中间不经过任何开关，为停车或发动机熄火后还需要使用的用电设备供电。线路上部标有 “ １５” 字样的电路为小容量用电设备的电源正极，它是点火开关在 “ ＯＮ” 或 “ ＳＴＡＲＴ” 接通后
采用直接与蓄电池的负极相连。发动
量较多的大众汽车为例／ｄ－析一下电路图的识读方法。现代大众汽车用电设备较多，控制系统完善，电路复杂，大多采用元件数字代号绘制全车线路，并附有详
Ｔ作为代号，紧接的数字表示该插头
后才工作的火线。它只有在发动机运转时，由其供电的用电设备接通方能使用，如后风窗除霜器、空调系统的鼓风电动机等。线路上部标有 “ ３１ ” 字样的电路为接地线，许多重要电气的接地线均
关于大众汽车电路图的识读
常书战赵丽贤曹华萍
随着汽车新技术的发展，人们对乘坐汽车的安全性、舒适性、经济性、环保性的要求也越来越高，汽车电子技术得到了广泛应用。可以说汽车电子与电气设备成了汽车不可或缺的重要组成部分，正确识读电路图对于

学会看懂大众车系电路图

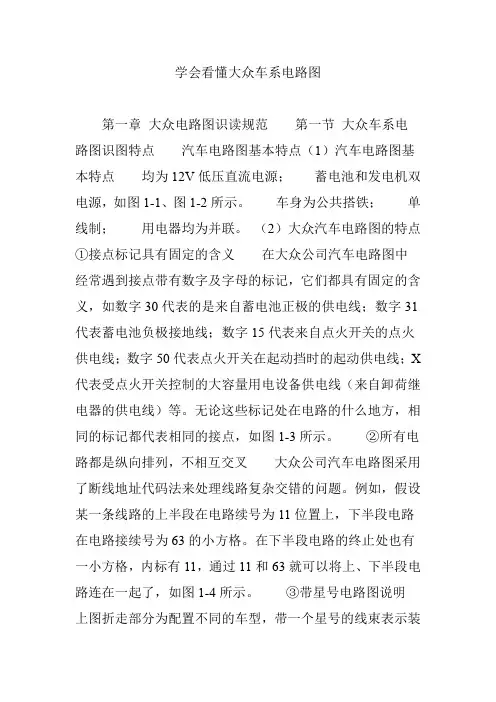

学会看懂大众车系电路图第一章大众电路图识读规范第一节大众车系电路图识图特点汽车电路图基本特点（1）汽车电路图基本特点均为12V低压直流电源；蓄电池和发电机双电源，如图1-1、图1-2所示。

车身为公共搭铁；单线制；用电器均为并联。

（2）大众汽车电路图的特点①接点标记具有固定的含义在大众公司汽车电路图中经常遇到接点带有数字及字母的标记，它们都具有固定的含义，如数字30代表的是来自蓄电池正极的供电线；数字31代表蓄电池负极接地线；数字15代表来自点火开关的点火供电线；数字50代表点火开关在起动挡时的起动供电线；X 代表受点火开关控制的大容量用电设备供电线（来自卸荷继电器的供电线）等。

无论这些标记处在电路的什么地方，相同的标记都代表相同的接点，如图1-3所示。

②所有电路都是纵向排列，不相互交叉大众公司汽车电路图采用了断线地址代码法来处理线路复杂交错的问题。

例如，假设某一条线路的上半段在电路续号为11位置上，下半段电路在电路接续号为63的小方格。

在下半段电路的终止处也有一小方格，内标有11，通过11和63就可以将上、下半段电路连在一起了，如图1-4所示。

③带星号电路图说明上图折走部分为配置不同的车型，带一个星号的线束表示装备1.6L发动机的电路，带两个星号的线束表示装备2.0L发动机的电路。

所以读图时可以拆分为两幅图来理解，如图1-5所示。

④线束颜色的表达法线束颜色采用直观表达法，颜色的使用也有一定的规律。

例如红色一般表示电源地等。

（3）电路符号说明电路符号说明如表1-1所示。

（4）电路图识读基本方法①认真阅读图注认真阅读图注，了解电路图的名称、技术规范，明确图形符号的含义，建立元器件和图形符号间一一对应的关系，这样才能快速准确地识图，如图1-6所示。

②掌握回路的原则在电学中，回路是一个最基本、最重要，同时也是最简单的概念，任何一个完整的电路都由电源、用电器、开关、导线等组成。

一个用电器要想正常工作，总要得到电能。

大众车系电路图课件

1-蓄电池；2-门控开关；3-室内灯；4-室内灯手控开关；5-示宽灯；6-尾灯； 7-牌照灯；8-仪表灯；9—灯光开关；10-变光开关；11-远光指示灯；12-前照灯（4灯亮远光、2灯亮近光）；13-超车灯开关
2022/10/20
2022/10/20
汽车照明系统典型电路
1-车灯开关；2-熔断器盒；3-灯光继电器；4-蓄电池；5-起动机；
2022/10/20
信号系统常见故障的诊断与分析
• 故障诊断与排除 ✓ 若上述检查中熔断器未断，一般是线路中有断路故障。 ✓ 但应注意，有时某一边转向信号灯线路搭铁，闪光继电器烧
坏，看上去像是断路故障，实际是搭铁故障。故应首先短接闪光继电器的两个接线柱，接通转向信号灯开关，此时如转向灯亮，为闪光继电器损坏所致，应更换。 ✓ 若出现一边撞向信号灯亮，而另一边不但不亮，而且当短接上述两接线柱时，出现强火花，这表明不亮的一边转向灯线路中某处搭铁，以致烧坏闪光继电器，必须先排除搭铁故障，再换上新的继电器。
2022/10/20
2022/10/20
冷却液温度表故障分析
➢ 故障现象：发动机工作时，冷却液温度表指针不动，反应不出发动机冷却液温度。
➢ 故障原因：① 稳压器工作不正常。 ② 冷却液温度表自身故障。 ③ 冷却液温度表传感器故障。 ④ 线路有断路。
➢ 故障诊断：将传感器的接线插头拔下，使该导线直接搭铁，打开点火开关，观察冷却液温度表的指针情况。如指针开始移动，则说明故障在传感器；如表针仍无指示则说明故障在仪表自身，稳压器或线路有断路。如冷却液温度表与燃油表同时出现故障，稳压器或线路出现故障的可能性较大，应首先检查稳压器工作是否正常。
2022/10/20
照明系统常见故障的诊断与分析

识读汽车电路图教案

识读汽车电路图教案第一章：汽车电路图基本概念1.1 电路图的定义：电路图是汽车电气系统的图形表示，用于展示汽车各部件之间的电气连接关系。

1.2 电路图的组成部分：电源：电池、发电机等控制单元：发动机控制单元、车身控制单元等用电设备：灯、仪表、空调、音响等导线：连接各部件的电线接插件：连接导线的插头和插座1.3 电路图的符号：电源符号：电池、发电机控制单元符号：矩形框，内部标注控制单元名称用电设备符号：圆形或方形，内部标注设备名称导线符号：直线，标注导线颜色和规格接插件符号：矩形框，内部标注插头和插座名称第二章：汽车电路图的阅读方法2.1 从电源开始阅读：先找到电路图中的电源部分，理解电源的输出和输入关系，顺着电路流向逐级分析。

2.2 从用电设备开始阅读：先找到电路图中的用电设备部分，理解设备的控制原理，逆着电路流向逐级分析。

2.3 分模块阅读：将电路图分成若干模块，先阅读一个模块，理解模块内部电路关系，再与其他模块进行联系。

第三章：汽车电路图的绘制方法3.1 绘制电路图的步骤：确定电路图的绘制范围：电源、控制单元、用电设备等选择合适的符号表示各部件画出各部件之间的连接关系标注导线颜色、规格和接插件名称3.2 绘制电路图的注意事项：电路图应简洁明了，避免冗余线条电路图应遵循一定的布局原则，如从上到下、从左到右等电路图应标注单位、符号、说明等信息第四章：汽车电路图的常见故障分析4.1 短路故障：短路故障会导致电流过大，可能损坏电源、控制单元、用电设备等。

4.2 断路故障：断路故障会导致电路不通，用电设备无法正常工作。

4.3 接触不良故障：接触不良会导致电路阻抗增大，影响用电设备的正常工作。

4.4 搭铁故障：搭铁故障会导致电路短路，可能损坏电源、控制单元、用电设备等。

第五章：汽车电路图的实际应用案例5.1 案例一：某车型发动机无法启动，通过阅读发动机控制单元电路图，找到相关电路，分析故障原因并进行维修。

汽车电路原理图识图教案

汽车电路原理图识图教案第一章：汽车电路原理图概述1.1 汽车电路原理图的定义1.2 汽车电路原理图的作用1.3 汽车电路原理图的构成要素1.4 汽车电路原理图的符号表示第二章：电源系统识图2.1 电源系统的组成2.2 电源系统的电路图表示2.3 电源系统的主要部件识别2.4 电源系统电路图的识读方法第三章：控制电路识图3.1 控制电路的定义与作用3.2 控制电路的组成3.3 控制电路的电路图表示3.4 控制电路的识读方法与技巧第四章：照明与信号电路识图4.1 照明与信号电路的组成4.2 照明与信号电路的电路图表示4.3 照明与信号电路的主要部件识别4.4 照明与信号电路图的识读方法第五章：启动与充电电路识图5.1 启动与充电电路的定义与作用5.2 启动与充电电路的组成5.3 启动与充电电路的电路图表示5.4 启动与充电电路图的识读方法与技巧第六章：发动机控制系统识图6.1 发动机控制系统的概述6.2 发动机控制系统的电路图表示6.3 发动机控制系统的主要部件识别6.4 发动机控制系统电路图的识读方法第七章：传动系统识图7.1 传动系统的概述7.2 传动系统的电路图表示7.3 传动系统的主要部件识别7.4 传动系统电路图的识读方法第八章：制动系统识图8.1 制动系统的概述8.2 制动系统的电路图表示8.3 制动系统的主要部件识别8.4 制动系统电路图的识读方法第九章：燃油系统识图9.1 燃油系统的概述9.2 燃油系统的电路图表示9.3 燃油系统的主要部件识别9.4 燃油系统电路图的识读方法第十章：电气设备与电子控制系统识图10.1 电气设备的概述10.2 电气设备的电路图表示10.3 电子控制系统的概述10.4 电子控制系统的电路图表示10.5 电气设备与电子控制系统电路图的识读方法与技巧第十一章：车身电器识图11.1 车身电器的概述11.2 车身电器的电路图表示11.3 车身电器的主要部件识别11.4 车身电器电路图的识读方法第十二章：传感器与执行器识图12.1 传感器与执行器的概述12.2 传感器与执行器的电路图表示12.3 传感器与执行器的主要部件识别12.4 传感器与执行器电路图的识读方法第十三章：汽车网络系统识图13.1 汽车网络系统的概述13.2 汽车网络系统的电路图表示13.3 汽车网络系统的主要部件识别13.4 汽车网络系统电路图的识读方法第十四章：汽车电路图的诊断与维修14.1 汽车电路图的诊断概述14.2 汽车电路图的诊断方法14.3 汽车电路图的维修技巧14.4 汽车电路图的故障排除实例第十五章：实战训练与案例分析15.1 实战训练概述15.2 实战训练内容与步骤15.3 案例分析概述15.4 案例分析内容与解析重点和难点解析本文主要介绍了汽车电路原理图识图的相关知识，共分为十五个章节。

大众车系电路读图方法详解

上一页下一页返回
第二节捷达轿车电路读图实例
• 4)间歇工作 • 将刮水开关E22拨至J挡，间歇控制继电器J31的2/J端便得到了正的
触发电位，间歇控制继电器J5、的常开触点闭合，使刮水电动机V慢速旋转。 • 5)刮水电动机V的自动复位 • 刮水电动机V无论以何种方式工作，最后都要使刮水电动机V常动摆杆及刮片停在风窗玻璃的下沿处。该功能由刮水电动机V内的复位机构来完成。
上一页下一页返回
第二节捷达轿车电路读图实例
• 2)慢速工作 • 将刮水开关E22拨至1挡，刮水电动机V的工作电流经蓄电池A的+端、
触点卸荷继电器J59闭合的触点、X线、熔断器S5、刮水开关E22的 53a端、闭合的慢速挡、刮水开关E22的53端、间歇控制继电器J31 的常闭触点及5/53M、中央配电盒的S/2、刮水电动机V的4/53端、刮水 • 电动机V的低速绕组到搭铁，刮水电动机V即慢速旋转。 • 3)快速工作 • 将刮水开关E22拨至2挡，刮水电动机V的工作电流由蓄电池A的+端、触点卸荷继电器J59闭合的触点、X线、熔断器S5、刮水开关E22的 53a端、闭合的快速挡、刮水开关E22的53b端、中央配电盒的J/l0、刮水电动机V的2/53b端、刮水电动机V的高速绕组到搭铁，刮水电动机V高速旋转。
上一页返回
第二节捷达轿车电路读图实例
• 一、中央配电盒的布置
• 整车电路是以中央配电盒为中心的。图4 -2所示为捷达轿车中央配电盒的正面布置。各熔断器及继电器在中央配电盒上的布置见表4一1，各线束插头与中央配电盒插座的连接关系(中央配电盒的背面布置)如图4一3所示。
• 二、电路分析
• 1.电源电路 • 电源电路如图4 -4所示。

大众系列车电路图识读

随着汽车电子技术的发展，汽车电路图变得越来越复杂、越来越重要，因此如何快速而准确地识读汽车电路图是许多汽车维修人员常常感到头疼的事情。

汽车电路图常见的表达方式有线路图、原理图和线束图等3种。

线路图的特点线路图是传统的汽车电路图表达方式，它将汽车电器在车上的实际位置相对应地用外形简图表示在电路图上，再用线条将电路、开关、保险装置等和这些电器一一连接起来。

线路图的特点是：由于电器设备的外形和实际位置都和原车一致，因此，查找线路时，导线中的分支、接点很容易找到，线路的走向和车上实际使用的线束的走向基本一致。

其缺点是：线条密集、纵横交错，导致读图和查找、分析故障时，非常不方便。

识读线路图的要点是：1. 对该车所使用的电器设备结构、原理有一定的了解，对其电器设备规范比较清楚；2. 通过识读认清该车所有电器设备的名称、数量以及它们在汽车上的实际安装位置；3. 通过识读认清该车每一种电器设备的接线柱的数量、名称，了解每一接线柱的实际意义。

原理图的特点原理图是用国家统一规定的图形符号，把仪器及各种电器设备，按电路原理，由上到下合理地连接起来，然后再进行横向排列。

原理图的特点是：对线路图作了高度地简化，图面清晰、电路简单明了、通俗易懂、电路连接控制关系清楚，有利于快速查找及排除故障。

识读原理图的要点是：1.识读各电器设备的各接线柱分别和哪些电路设备的哪个接线柱相连；2.识读电路设备所处的分线路走向；3.识读分线路上的开关、保险装置、继电器结构和作用。

线束图的特点线束图是汽车制造厂，把汽车上实际线路排列好后，并将有关导线汇合在一起扎成线束以后画成的树枝图。

线束图的特点是：在图面上着重标明各导线的序号和连接的电器名称及接线柱的名称、各插接器插头和插座的序号。

安装操作人员只要将导线或插接器按图上标明的序号，连接到相应的电器接线柱或插接器上，便完成了全车线路的装接，该图有利于安装及维修，但不能说明线路的走向，线路简单。

线束图的识读要点是：1.认清整车共有几组线束、各线束名称以及各线束在汽车上的实际安装位置。

大众车系电路图教案

互联系；二是便于反映在一部分电路图中难以表达的接续部分。

例如：1 2 3 4 5 6 7.。

67 68 69.。

三、大众车系电路图识读示例
四、大众车系电路图的特点
1.整个电路突出以中央接线盒为中心；
2.整个电路都是纵向排列,互不交叉；
3.中央接线盒内的成型铜片用电路图上方的4条横线来表示；
4.电路图表明电器的搭铁方式和部位；
5.线路中的连接插头统一表示。

三、探讨与研究
1.汽车大众系列电路图符号与标准符号有什么不同？
四、归纳小结
1.大众车系识图的重要性；
2.大众车系电路图的整体标识；
3.大众车系电路图识读示例；
4.大众车系电路图的特点。

五、作业布置。
