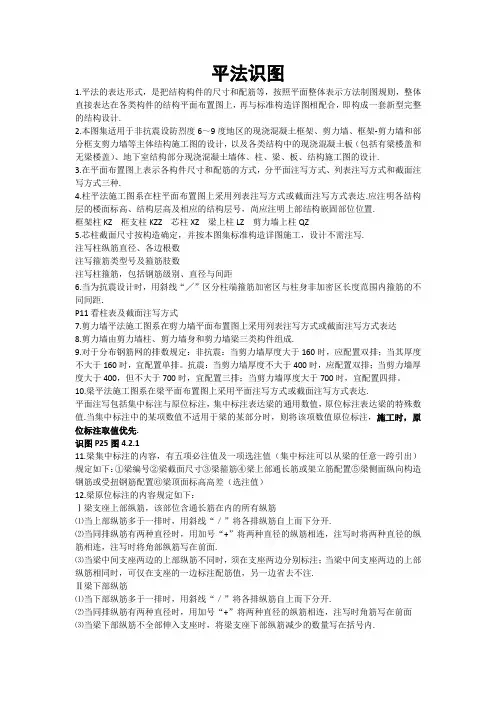

平法识图
平法识图1.平法的表达形式，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计.2.本图集适用于非抗震设防烈度6～9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板、结构施工图的设计.3.在平面布置图上表示各构件尺寸和配筋的方式，分平面注写方式、列表注写方式和截面注写方式三种.4.柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式表达.应注明各结构层的楼面标高、结构层高及相应的结构层号，尚应注明上部结构嵌固部位位置.框架柱KZ 框支柱KZZ 芯柱XZ 梁上柱LZ 剪力墙上柱QZ5.芯柱截面尺寸按构造确定，并按本图集标准构造详图施工，设计不需注写.注写柱纵筋直径、各边根数注写箍筋类型号及箍筋肢数注写柱箍筋，包括钢筋级别、直径与间距6.当为抗震设计时，用斜线“╱”区分柱端箍筋加密区与柱身非加密区长度范围内箍筋的不同间距.P11看柱表及截面注写方式7.剪力墙平法施工图系在剪力墙平面布置图上采用列表注写方式或截面注写方式表达8.剪力墙由剪力墙柱、剪力墙身和剪力墙梁三类构件组成.9.对于分布钢筋网的排数规定：非抗震：当剪力墙厚度大于160时，应配置双排；当其厚度不大于160时，宜配置单排。
抗震：当剪力墙厚度不大于400时，应配置双排；当剪力墙厚度大于400，但不大于700时，宜配置三排；当剪力墙厚度大于700时，宜配置四排。
10.梁平法施工图系在梁平面布置图上采用平面注写方式或截面注写方式表达.平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值.当集中标注中的某项数值不适用于梁的某部分时，则将该项数值原位标注，施工时，原位标注取值优先.识图P25图4.2.111.梁集中标注的内容，有五项必注值及一项选注值（集中标注可以从梁的任意一跨引出）规定如下：①梁编号②梁截面尺寸③梁箍筋④梁上部通长筋或架立筋配置⑤梁侧面纵向构造钢筋或受扭钢筋配置⑥梁顶面标高高差（选注值）12.梁原位标注的内容规定如下：Ⅰ梁支座上部纵筋，该部位含通长筋在内的所有纵筋⑴当上部纵筋多于一排时，用斜线“／”将各排纵筋自上而下分开.⑵当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连，注写时将两种直径的纵筋相连，注写时将角部纵筋写在前面.⑶当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注.Ⅱ梁下部纵筋⑴当下部纵筋多于一排时，用斜线“／”将各排纵筋自上而下分开.⑵当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连，注写时角筋写在前面⑶当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内.⑷当梁的集中标注中已分别注写了梁上部和下部均为通长的纵筋值时，则不需在梁下部重复做原位标注⑸当梁设置竖向加腋，加腋部位下部斜纵筋应在支座下部以Y打头注写在括号内P28～35掌握13.板平面注写主要包括板块集中标注和板支座原位标注板块集中标注的内容：板块编号，板厚，贯通钢筋，以及当板面标高不同时的标高高差贯通纵筋以B代表下部、以T代表上部板支座上部非贯通筋自支座中线向跨内的伸出长度，注写在线段的下方位置14..混凝土结构的环境类别混凝土保护层的最小厚度P57抗震KZ纵向钢筋连接构造P58图箍筋加密区范围P61抗震KZ、QZ、LZ箍筋加密区范围P67芯柱XZ配筋构造矩形箍筋复合方式。
板平法识图与算量
当计算Y方向，就是X净跨
9、负筋分布筋计算
分布筋长度=另向跨度另向负筋延伸长度A另向负筋延伸长度 B+2×150
说明：各自分布筋在转 角位置切断，与另一 方向的支座负筋搭接， 搭接长度为150mm
XX
有不同的留筋方式
XX
板厚及配筋与所在板相同；构造升降高度≥300
最大边长或直径<1 m；加强筋长度有全跨贯通和自洞边 XX
锚固两种
XX
翻边高度≤300
XX
以上部双向非贯通加强钢筋取代原位置的非贯通配筋
XX
板悬挑阳角上部放射筋
楼板相关构造在平法施工图中直接采用引注方 式表达，跟前边梁内的吊筋一样
项目4 板平法识图和钢筋算量
名词解释
• 隔一布一：例如A12/14@100
100
的注 含意 义：
资 格 考 试 中 一 定 要 写 明 钢 筋 等 级 符 号
说明：
原位标注
• 板支座原位标注的内容为：板支座上部非 贯通纵筋（负筋）和悬挑板上部受力钢筋。
??
原位标注
原位标注（94）
说明：
•
当悬挑板端部厚度不小于150mm时，设计者应当指定
结构平面的坐标方向
• 1)当两向轴网正交时，图面从左至右为X向，从 下至上为Y向；
• 2)当轴网转折时，局部坐标方向顺轴网转折角度 做相应转折；
• 3)当轴网向心布置时，切向为X向，径向为Y向；
贰、有梁楼盖平法制图规则
• 板平面注写主要包括板块集中标注和板支座原位标注。
原位标注
集中标注
钢筋之平法标注大全
端支座负筋
计算公式：（Ln净跨长） 上排钢筋长度＝Ln/3+锚固 下排钢筋长度＝Ln/4+锚固 （锚固同梁上部贯通筋端锚固）
中间支座负筋
计算公式：（Ln净跨长） 上排钢筋长度＝2*Ln/3+支座宽度 下排钢筋长度＝2*Ln/4+支座宽度
架立筋
计算公式：（Ln净跨长 ） 架立筋长度＝Ln/3+2*搭接
二、梁下部纵筋 1、当下部纵筋多于一排时，用斜线“/”将各排纵 筋自上而下分开 2、当同排纵筋有两种直径时，用加号“＋”将两 种直径的纵筋相联，注写时角筋写在前面。 三、侧面纵向构造钢筋或侧面抗扭纵筋，即腰筋, 在前面加“*” 如 *6B18（当梁高大于700时， 按构造详图，计算腰筋,软件用G,N区别） 四、附加箍筋或吊筋，将其直接画在平面图中的主 梁上，用线引注总配筋值，当多数附加箍筋或吊 筋相同时，可在梁施工图上统一注明，少数与统 一注明值不同时，再原位引注。
C位置
输入中间支座负筋 如：如4B25 ；6B25 4/2
D位置
下部贯通筋 如：4B25[1-4] 下部钢筋 如：4B25 注：下部钢筋的长度计算与上下排 无关
下部不伸入支座钢筋 （2B22）
ABCD位置钢筋的输入
下部钢筋可不输入钢筋的 上下排信息 不伸入支座钢筋 (2B22)
其他位置钢筋的输入
边、角柱（非抗震等级）
外部钢筋锚固长度 1、>=1.7La 2、>=Hb-保护层 +Hc-保护层 +1.5Hb 内部钢筋锚固长度 1、>=La 2、>=Hb-保护层 +10d 取大值
中柱
判断条件： 钢筋长度 1、>=Lae 2、>=Hb-保护层 +12d 3、>= Hb-保护层 +250 取大值
钢筋平法标注
梁支座上部纵筋，指该部位含通长筋在内 的所有纵筋，标注在梁上方该支座处。当 上部纵筋多于一排时，用斜线“/”将各排纵 筋自上而下分开。当同排纵筋有两种直径 时，用加号“+”将两种直径的纵筋相联， 角部纵筋写在前面。
对除芯柱之外的所有柱截面按前述规定进行编号，从
相同编号的柱中选择一个截面，按另一种比例原位放大绘
制柱截面配筋图，并在各配筋图上继其编号后再注写截面
尺寸b×h、角筋或全部纵筋(当纵筋采用一种直径且能够
图示清楚时)、箍筋的具体数值，以及在柱截面配筋图上
标注柱截面与轴线关系bl、b2、h1、h2的具体数值。
梁平法标注
梁的编号按表规定标注。 断面尺寸，当为等断面梁时，用 B×H表示；当悬
臂梁采用变截面高度时，用斜线分隔根部与端部 的高度值，即为 ， 为根部高度， 为端部较小的 高度；当为加腋梁时，用表示，其中为腋长， 为 腋宽。
梁平法标注
当有悬挑梁且根部和端部的高度不同时，用斜线 分割根部与端部的高度值，即b×h1/h2
Y500×250
表示梁下加腋，宽500，高250。
N4Φ 18
表示梁腰中抗扭钢筋。
φ 10@100/200(2) 2Φ 25 表示箍筋和架立筋。
-0.100
表示梁上皮标高。
柱钢筋的表示方法
柱平法施工图的表示方法
柱平法施工图系在柱平面布置图上采用 列表注写方式或截面注写方式表达。
在柱平法施工图中，应按规定注明各结 构层的楼面标高、结构层高及相应的结构层 号。
KZL XX
（XX）、（XXA）或 （XXB）
2跨且一端有悬挑。类型栏 中的悬挑梁指纯悬臂梁。非 非 框 架 梁 L
平法标注图解
3、平法施工图的一般(yībān)规定
应当用表格或其他方式注明各层（包括地 下和地上）的结构层楼地面标高(biāogāo)、 结构层高及相应的结构层号。结构层楼面标 高(biāogāo)是指将建筑图中的各层地面和 楼面标高(biāogāo)值扣除建筑面层及垫层 厚度后的标高(biāogāo)，结构层号应与建 筑楼层号对应一致。
第三十四页，共63页。
当梁上部和下部均为通长钢筋，而在集中标注时已经 注明，则不需在梁下部重复做原位标注。
钢筋(gāngjīn)涉及概念
第十二页，共63页。
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂
直距离。作用有三：减少砼开裂后纵向钢筋的
锈蚀、高温时使钢筋的温度上升(shàngshēng) 减缓、使纵筋与砼有较好的粘结。
第十三页，共63页。
锚固：为了使钢筋不被拔出就必须有一定 (yīdìng)的埋入长度使得钢筋能通过粘结应力 把拉拔传递给砼，此埋入长度即为锚固。最 小锚固长度：La;抗震锚固长度:Lae
（-0.05） —— 梁顶标高与结构层标高的差值，
负号表示低于结构层标高。
集中(jízhōng)注写的形式
第二十七页，共63页。
加腋梁
第二十八页，共63页。
②箍筋的标柱规则 当箍筋分为加密区和非加密区时，用 斜线“/”分隔，肢数写在括号内。当抗震结构中的框架梁采用 不同(bù tónɡ)的箍筋间距和肢数时，也可用斜线“/”将其分 隔开表示。
1、平法施工图的表达方式与特点(tèdiǎn)
混凝土结构施工图平面整体表示方法简称 为平法，其表达形式，概括来讲，是把结构 构件(gòujiàn)的尺寸和配筋等，按照平面 整体表示方法制图规则，整体直接表达在各 类构件(gòujiàn)的结构平面布置图上，再 与相应的“结构设计总说明”和梁、柱、墙 等构件(gòujiàn)的“标准构造详图”相配 合，构成一套完整的结构设计。改变了传统 的那种将构件(gòujiàn)从结构平面图中索 引出来，在逐个绘制配筋详图的繁琐方法。
板、梁平法识图
（1）平面注写方式要点 ① 在平面布置图中，将梁与柱、墙、 板一起用适当比例绘制； ② 分别在不同编号的梁中各选择一根 梁，在其上直接注写几何尺寸和配 筋具体数值； ③ 平面注写包括集中标注与原位标注 ，集中标注表达梁的通用数值，原 位标注表达梁的特殊数值。施工时 ，原位标注优先于集中标注。
④ 集中标注的内容有五项必注值和一 项选注值。 梁编号； 梁截面尺寸； 梁箍筋； 梁上部通长钢筋或架立筋 梁侧面纵向构造钢筋或受扭纵筋； 梁顶面标高高差（选注）
标高高差
系指相对于结 构楼层楼面标 高的高差，应 将其注写到 “()”内，且有 高差则注，无 高差是不注；
板支座原位标注的内容：
板支座上部非贯通纵筋：注写钢筋编 号、配筋值、横向连续布置的跨数， 以及是否横向布置到梁的悬挑端。 悬臂板上部受力钢筋：
板支座原位标注的钢筋，应在配置相同跨的第一 跨表达； 垂直于板支座绘制一段适宜长度的中粗实线(当该 筋通长设置在悬挑板或短跨板上部时，实线段应 画至对边或短跨)，以该线段代表支座上部非贯通 纵筋； 在线段上方注写钢筋编号、配筋值、横向连续布 置的跨数，以及是否连续布置到梁的悬挑端； 板支座上部非贯通纵筋自支座中心线向跨内的延 伸长度，注写在线段的下方位置；当中间支座延 伸长度为对称配置时，可在支座一侧标注其长度 ，另一侧不注；为非对称布置时，应分别在支座 的两侧线段下标注；
框架梁上部钢筋
楼层：端支座处伸至柱外侧纵筋内侧弯锚，且水 平段长度应≥0.4LabE或0.4Lab ，并下弯15d； 屋面：抗震和非抗震，端支座处伸至柱外侧纵筋 内侧并向下弯折至梁底标高处。
非框架梁
底部钢筋，中间支座和端支座均伸入支座≥12d（ 光面钢筋取15d） 顶部钢筋，端部支座处伸至梁端部并向下弯折15d ，且水平段长度应： 设计按铰接时≥0.35Lab 充分利用钢筋抗拉强度时≥0.6Lab
工程识图之平法标注(板)
工程识图之平法标注(板）本文主要从有梁楼盖板、无梁楼盖板、楼板相关构造三个方面讲述板平面标注的具体规则。
一、有梁楼盖板（一）、概念。
以粱为支座的楼面和屋面板.如图：（二）、标注。
有梁楼盖板平法标注，系在楼面板和屋面板布置图上，采用平面注写的表达方式. 板平面注写主要包括板块集中标注和板支座原位标注。
1、板块集中标注A、标注内容.包括板代号序号、板厚、上下部贯通纵筋等信息。
B、标注规则(1）、板结构平面坐标方向1）当两向轴网正交时，图面从左至右为X向,从下至上为Y向;2）当轴网转折时，局部坐标方向顺轴网转折角度做相应转折;3）当轴网向心布置时，切向为X向，径向为Y向;（2)、板块编号（3）、板厚注写。
①板厚注写为h=xxx（为垂直于板面的厚度）,当悬挑板的端部改变截面厚度时,用斜线分隔根部与端部的高度值，注写为h=xxx/xxx，当设计已在图注中统一标明板厚时，此项可不注.②集中标注处标明板厚，如:h=120，图名处标注板厚,如：12。
000—21。
000板平面布置图h=120。
(4）、板贯通纵筋.①、贯通筋前用B代表下部,以T代表上部，B＆T代表下部与上部;②、X向贯通纵筋以X打头，Y向贯通纵筋以Y打头,两向贯通纵筋配置相同时以X＆Y打头；格式为:B：XΦxx@xxx;YΦxx＠xxxT：XΦxx@xxx;YΦxx＠xxx③、当为单向板时，另一向贯通的分布筋可不必注写，而在图中统一注明。
④、当在某些板内配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写，例如:XB h=150/100 B：Xc&YcΦ8＠200）;⑤、当Y向采用放射配筋时，设计者应注明配筋间距的度量位置;⑥、当贯通钢筋采用两种规格的钢筋“隔一布一"时，表达为Φxx/yy@×××，表示直径为xx的钢筋和直径为yy的钢筋二者之间的间距为×××,如图：示例解读:表示5号楼面板，板厚110，板下部配置的贯通纵筋X向为直径10的三级钢和直径12的三级钢,且两种直径的钢筋隔一布一,两种直径钢筋之间间距100.Y向为直径10的三级钢且间距为110。
板平法识图规则(教育知识)
书梁平法一致。柱上板带标注的配筋仅设置在暗梁之外的柱上板带范围内。
教书育人
15
5.8 无梁楼盖识图案例
该案例是钢筋混凝土无梁楼盖平法施工图，是采用平面注写方式表达的。案
例中介绍了无梁楼盖板块［柱上板带（ZSB）、跨中板带（KZB）］和暗梁
关于悬挑板的注写方式如图5.10 所示。当悬挑板端部厚度不小于150mm 时，应指
定板端部封边构造方式，当釆用U 形钢筋封边时，应指定U 形钢筋的规格、直径。
3. 有梁楼盖板贯通纵筋原位标注的注写内容
当板的上部已配置有贯通纵筋，但需增配板支座上部非贯通纵筋时，应结合已配
置的同向贯通纵筋的直径与间距采取“隔一布一”的方式配置。“隔一布一”方
5.10.3 柱帽的引注示意图
柱帽ZMx 的引注见图5.19 ～图5.22。柱帽的平面形状有矩形、圆形或多边形等，
其平面形状由平面布置图表达。
柱帽的立面形状有单倾角柱帽ZMa( 图5.19)、托板柱帽ZMb( 图5.20)、变倾角
柱帽ZMc( 图5.21)和倾角托板柱帽ZMab( 图5.22) 等，其立面几何尺寸和配筋由
教书育人
3
5.1.3 连续板的受力特点
现浇肋形楼盖中的板、次梁和主梁，一般均为多跨连续板。连续板的
受力特点是跨中有正弯矩，
支座有负弯矩。因此，跨中按最大正弯矩考虑正筋，支座按最大负弯
矩考虑负筋。
（1）受力钢筋的配筋要求。受力钢筋沿板的跨度方向设置，位于受拉
区，承受由弯矩作用产生的
拉力，其数量由计算确定，并满足构造要求。例如，单跨板跨中产生
教书育人
1
学习思路
本章介绍了有梁楼盖与无梁楼盖平法识图规则及基本受力特性；通过有梁楼
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程识图之平法标注(板)本文主要从有梁楼盖板、无梁楼盖板、楼板相关构造三个方面讲述板平面标注的具体规则。
一、有梁楼盖板（一）、概念。
以粱为支座的楼面和屋面板。
如图：（二）、标注。
有梁楼盖板平法标注，系在楼面板和屋面板布置图上，采用平面注写的表达方式。
板平面注写主要包括板块集中标注和板支座原位标注。
1、板块集中标注A、标注内容。
包括板代号序号、板厚、上下部贯通纵筋等信息。
B、标注规则（1）、板结构平面坐标方向1)当两向轴网正交时，图面从左至右为X向，从下至上为Y向；2)当轴网转折时，局部坐标方向顺轴网转折角度做相应转折；3)当轴网向心布置时，切向为X向，径向为Y向；（2）、板块编号（3）、板厚注写。
①板厚注写为h=xxx（为垂直于板面的厚度），当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为h=xxx/xxx,当设计已在图注中统一标明板厚时，此项可不注。
②集中标注处标明板厚，如：h=120，图名处标注板厚，如：12.000-21.000板平面布置图h=120。
（4）、板贯通纵筋。
①、贯通筋前用B代表下部，以T代表上部，B&T代表下部与上部；②、X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相同时以X&Y打头；格式为：B：XΦxx@xxx;YΦxx@xxxT：XΦxx@xxx;YΦxx@xxx③、当为单向板时，另一向贯通的分布筋可不必注写，而在图中统一注明。
④、当在某些板内配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写，例如：XB h=150/100 B：Xc&YcΦ8@200)；⑤、当Y向采用放射配筋时，设计者应注明配筋间距的度量位置；⑥、当贯通钢筋采用两种规格的钢筋“隔一布一”时，表达为Φxx/ yy@×××,表示直径为xx的钢筋和直径为yy的钢筋二者之间的间距为×××，如图：示例解读：表示5号楼面板，板厚110，板下部配置的贯通纵筋X向为直径10的三级钢和直径12的三级钢，且两种直径的钢筋隔一布一，两种直径钢筋之间间距100。
Y向为直径10的三级钢且间距为110。
C、标准格式第一行：楼板代码及编号板厚；第二行：下部贯通纵筋；第三行：上部贯通纵筋；2、板支座原位标注A、标注内容包括板支座上部非贯通纵筋配筋值及板支座上部非贯通纵筋自支座中心线向跨内的延伸长度。
A、标注规则（1）、板支座上部非贯通纵筋。
①、位置。
板支座原位标注的钢筋，应在配置相同跨的第一跨表达。
②、配筋。
在配置相同跨的第一跨（或梁悬挑部位），垂直于板支座（梁或墙）绘制一段适宜长度的中粗实线(当该筋通长设置在悬挑板或短跨板上部时，实线段应画至对边或贯通短跨)，以该线段代表支座上部非贯通纵筋；并在线段上方注写钢筋编号、配筋值、横向连续布置的跨数（注写在括号内，一跨不注），以及是否横向布置到梁悬挑端，具体格式为：钢筋代号-钢筋级别-钢筋直径-间距符号-间距值-（跨数A或B）。
如：①Φ18@150（2A），此外还如图：③、长度。
板支座上部非贯通纵筋自支座中心线向跨内的延伸长度，注写在线段的下方位置；当中间支座延伸长度为对称配置时，可在支座一侧标注其长度，另一侧不注；为非对称布置时，应分别在支座的两侧线段下标注，如图：④、对于线段画至对边的贯通全跨或贯通全悬挑长度的上部通长筋，贯通全跨或延伸至全悬挑一侧的长度不注，只注明非贯通筋另一侧的延伸长度值，如图：⑤、当板支座为弧形，支座上部非贯通纵筋呈放射状分布时，设计者应注明配筋间距的度量位置并加注“放射分布”四字，如图：（2）、悬挑板。
①、延伸悬挑板。
如图：②、纯悬挑板。
如图：（3）、在板平面布置图中，不同部位的板支座上部非贯通纵筋及悬挑板上部受力钢筋，可仅在一个部位注写，对其它相同者，则仅需在代表钢筋的线段上注写编号及按本条规则注写横向连续布置的跨数即可，如：（4）、当板的上部已配置贯通纵筋，但需要增配板支座上部非贯通纵筋时，应结合已配置的同向贯通纵筋的直径与问距采取“隔一布一”的方式配置。
具体为：①、非贯通纵筋的标注间距与贯通纵筋的间距相同，两者组合后的实际间距为各自标注间距的二分之一，当设定贯通纵筋截面积为纵筋总截面面积的百分之五十时，两种钢筋应取相同直径，如图:②、非贯通纵筋的标注间距与贯通纵筋的间距相同，两者组合后的实际间距为各自标注间距的二分之一，当设定贯通纵筋截面积大于或小于纵筋总截面面积的百分之五十时，两种钢筋则取不同直径,如图：B、标注格式粗实线以上或左：板支座上部非贯通纵筋配筋值。
钢筋代号-钢筋级别-钢筋直径-间距符号-间距值-（跨数A或B）；粗实线以下或右：板支座上部非贯通纵筋自支座中心线向跨内的延伸长度。
3、其它本规定关于有梁楼盖的板平法制图规则同样适用于梁板式转换层、剪力墙结构、砌体结构以及有梁地下室的楼板平法施工图设计。
其中设计应遵守规范对不同结构的相应规定，施工应注意采用相应结构的标准构造。
4、图例二、无梁楼盖板（一）、概念楼板直接支撑在柱子上，而不设主次梁，楼面荷载直接通过柱子传递给基础的结构形式。
（二）、标注无梁楼盖平法施工图是指在楼面板和屋面板布置图上采用平面注写的表达方式。
板平面注写主要有板带集中标注，板带支座原位标注两部分内容。
1、板带集中标注A、标注内容。
板带集中标注的具体内容为：板带编号、板带厚及板带宽和贯通钢筋。
B、标注位置。
集中标注应在板带贯通纵筋配置相同跨的第一跨注写。
相同编号的板带可选择其一做集中标注，其他仅注写板带编号。
C、标注规则（1）、板带编号。
（2）、板带厚度及板带宽度。
板带厚度标写为h=xxx,板带宽度注写为b=xxx。
当无梁楼盖整体厚度和板带宽度已在图中注明时，此项可不注。
（3）、贯通纵筋。
贯通纵筋按板带下部和板带上部分别注写，分别以B代表下部，T代表上部,B&T 代表下部和上部，当采用放射配筋时，设计者应注明配筋间距的度量位置，必要时补绘配筋平面图。
D、标注实例2、板带支座原位标注A、标注内容。
板带支座原味标注的内容为：板带支座上部非贯通钢筋。
B、标注规则。
①、以一段与板带同向的中粗实线段代表板带支座上部非贯通纵筋；②、对柱上板带,实线段贯穿柱上区域绘制,对跨中板带:实线段横贯柱网轴线绘制,在线段上注写钢筋编号(如①、②等)、配筋值及在线段的下方注写注写自支座中线向两侧跨内的伸出长度。
当板带支座非贯通纵盘自支座中线向两侧对称伸出时，其伸出长度可仅在一侧标注，当配置在有悬挑端的边柱上时，该筯伸出到悬挑尽端，设计不注。
当支座上部非贯通纵筋呈放射分布时，设计者应注明配筋间距的定位位置。
如图：③、不同部位的板带支座上部非贯通纵筋相同者，可仅在一个部位注写，其余则在代表非贯通纵筋的线段上注写编号。
④、当板带上部已配有贯通纵筋，但需增加配置板带支座上部非贯通纵筋时，应结合已配同向贯通纵筋的直径与间距，采用“隔一布一”的方式配置。
如图：C、标注格式。
①、粗实线以上或左：板支座上部非贯通纵筋配筋值。
钢筋代号-钢筋级别-钢筋直径-间距符号-间距值-（跨数A或B）；②、粗实线以下或右：板支座上部非贯通纵筋自支座中心线向跨内的延伸长度。
三、楼板相关构件。
楼板相关构件类型及表示方法见下图。
（一）、暗梁1、概念1、标注暗梁平面注写包括：暗梁集中标注、暗梁支座原位标注两部分内容。
施工图中在柱轴线画出中粗虚线表示暗梁。
（1）、集中标注A、标注内容。
暗梁集中标注包括暗梁编号、暗梁截面尺寸（箍筋外皮宽度×板厚）、暗梁箍筋、暗梁上部通长筋或架立筋四部分内容。
B、标注规则。
1）、暗梁编号2）、暗梁截面尺寸。
用b×h （箍筋外皮宽度×板厚）表示。
3）、暗梁箍筋。
包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；当加密区与非加密区的箍筋肢数不相同时，则将肢数分注写在加密区与非加密区间距后的括号内，具体为：钢筋级别-钢筋直径-间距符号-加密区间距/非加密区间距-（箍筋肢数），或为：钢筋级别-钢筋直径-间距符号-加密区间距-（箍筋肢数）/非加密区间距-（箍筋肢数）。
例：①、箍筋肢数相同时：Φ10@100/ 200(4)：表示箍筋为Ⅰ级钢筋，直径Φ10 ，加密区间距为100，非加密区间距为200 ，均为四肢箍。
②、箍筋肢数不同时：Φ8@100(4) /150(2)：表示箍筋为Ⅰ级钢筋，直径Φ8，加密区间距为100，四肢箍；非加密区间距为150，两肢箍。
4）、暗梁上部通长筋或架立筋。
通长筋可为相同或不同直径采用搭接连接、机械连接或对焊接连接的钢筋。
所注规格与根数应根据结构受力要求及箍筋肢数等构造要求而定。
①、当同排纵筋中既有通长筋又有架立筋时，应用加号“+”将通长筋和架立筋相联。
注写时须将通长筋写在加号的前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。
当全部采用架立筋时，则将其写入括号内，具体格式为：通长筋+（架立筋）。
例：2Φ22 + (4Φ12)：其中2Φ22 为通长筋，4Φ12 为架立筋。
②、当暗梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，此项可加注下部纵筋的配筋值，用分号“；”将上部与下部纵筋的配筋值分隔开来，具体为：上部通长筋；下部通长筋，例：3Φ22；3Φ20：表示上部配置3Φ22，下部配置3Φ20。
C、标注格式第一行：①暗梁代号+②暗梁序号+（③梁跨④A或B）+⑤暗梁截面尺寸。
第二行：⑥暗梁箍筋。
第三行：⑦暗梁上部通长筋；暗梁下部通长筋。
(2)、原位标注A、标注内容。
暗梁支座上部纵筋、梁下部纵筋。
B、标注规则①、梁支座上部纵筋：1）、当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
例：梁支座上部纵筋注写为6Φ25 4/2，则表示上一排纵筋为4根，下一排纵筋为2根。
2）、当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，注写时将角部纵筋写在前面。
具体格式为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，例：梁支座上部有四根纵筋，2Φ25 放在角部，2Φ22 放在中部，在梁支座上部应注写为：2Φ25+2Φ22；3）、当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。
②、梁下部纵筋：1）、当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开，具体格式为：钢筋根数-钢筋级别-钢筋直径-上排根数/下排根数。
例：梁支座下部纵筋注写为6Φ25 2/4，则表示上一排纵筋为2Φ25，下一排纵筋为4Φ25。
