板平法识图 PPT
合集下载
《板平法识图》课件
熟悉图纸中使用的符号和标注，确保理解其含义。
板平法识图的步骤与技巧
步骤二：观察图纸 观察图纸的整体布局，了解各部分之间的关系。
特别注意细节部分，如节点、连接和构造。
板平法识图的步骤与技巧
步骤三：分析图纸
分析图纸中的数据和信息，理解其逻辑关系。
结合实际施工条件和经验，评估图纸的可行性和 合理性。
板平法识图的步骤与技巧
板平法的重要性与应用领域
总结词
板平法的重要性、应用领域
详细描述
板平法作为一种高效、精确的二维图形绘制方法，具有很高的实用性。通过板平法，用户可以快速地绘制出各种 复杂的二维图形，提高工作效率和精度。板平法的应用领域非常广泛，包括建筑、机械设计、电子电路设计、平 面设计和工艺品制作等。
板平法的历史与发展
《板平法识图整理》 PPT课件
目录
CONTENTS
• 板平法概述 • 板平法的基本原理 • 板平法的识图方法 • 板平法的实际应用案例 • 板平法的未来发展与展望
01
板平法概述
板平法的定义与特点
总结词
板平法的定义、特点
详细描述
板平法是一种基于平板电脑的二维图形绘制方法，具有简单易学、操作方便、 精度高等特点。通过板平法，用户可以在平板电脑上进行二维图形的绘制、编 辑和保存等操作，广泛应用于建筑、机械、电子等领域。
加强技术研发和创新
加大研发投入，鼓励创新，不断探索新技术和新应用。
培养专业人才
加强人才培养和引进，建立专业团队，提高技术水平和竞争力。
拓展应用领域
积极开拓新市场和新应用领域，扩大市场份额和盈利能力。
THANKS
感谢您的观看
通过对板平法的力学原理的掌握，可 以更好地理解各种板结构的承载能力 和稳定性，为工程设计和施工提供理 论依据。
板平法识图的步骤与技巧
步骤二：观察图纸 观察图纸的整体布局，了解各部分之间的关系。
特别注意细节部分，如节点、连接和构造。
板平法识图的步骤与技巧
步骤三：分析图纸
分析图纸中的数据和信息，理解其逻辑关系。
结合实际施工条件和经验，评估图纸的可行性和 合理性。
板平法识图的步骤与技巧
板平法的重要性与应用领域
总结词
板平法的重要性、应用领域
详细描述
板平法作为一种高效、精确的二维图形绘制方法，具有很高的实用性。通过板平法，用户可以快速地绘制出各种 复杂的二维图形，提高工作效率和精度。板平法的应用领域非常广泛，包括建筑、机械设计、电子电路设计、平 面设计和工艺品制作等。
板平法的历史与发展
《板平法识图整理》 PPT课件
目录
CONTENTS
• 板平法概述 • 板平法的基本原理 • 板平法的识图方法 • 板平法的实际应用案例 • 板平法的未来发展与展望
01
板平法概述
板平法的定义与特点
总结词
板平法的定义、特点
详细描述
板平法是一种基于平板电脑的二维图形绘制方法，具有简单易学、操作方便、 精度高等特点。通过板平法，用户可以在平板电脑上进行二维图形的绘制、编 辑和保存等操作，广泛应用于建筑、机械、电子等领域。
加强技术研发和创新
加大研发投入，鼓励创新，不断探索新技术和新应用。
培养专业人才
加强人才培养和引进，建立专业团队，提高技术水平和竞争力。
拓展应用领域
积极开拓新市场和新应用领域，扩大市场份额和盈利能力。
THANKS
感谢您的观看
通过对板平法的力学原理的掌握，可 以更好地理解各种板结构的承载能力 和稳定性，为工程设计和施工提供理 论依据。
楼板平法识图课件
楼板平法识图课件
• 楼板平法概述 • 楼板平法图纸解读 • 楼板平法施工工艺 • 楼板平法识图实践
01
楼板平法概述
楼板平法的定义和发展
定义
楼板平法是一种用于钢筋混凝土 楼板设计的简化方法，通过平面 图形表达楼板的几何尺寸和配筋 构造。
发展
随着建筑技术的不断进步，楼板 平法逐渐从传统的二维设计向三 维数字化设计转变，提高了设计 效率和精度。
为施工提供准确的数据支持。
通过案例学习楼板平法的识图技巧和方法
经典案例研究
选取具有代表性的楼板平法案例，深入剖析其设计思路和构造特点， 以便掌握楼板平法识图的基本技巧和方法。
识图技巧归纳
通过对多个案例的研究和学习，总结归纳出楼板平法识图的一些通 用技巧和方法，如从整体到局部、从主要到次要的识图顺序等。
将配制好的砂浆均匀地铺设在楼板上，用专用的抹子或 刮板将砂浆刮平，确保砂浆厚度均匀。
5. 压实与找平
使用专用的压实设备对砂浆进行压实，提高楼板的密实 度。随后进行找平处理，确保楼板表面平整。
6. 养护与保护
在砂浆铺设完成后，进行养护处理，定期洒水保持楼板 湿润，防止砂浆开裂。养护期过后，进行楼板表面的保 护处理，如涂刷防水层、耐磨层等。
04
楼板平法识图实践
实际楼板平法图纸的解读和分析
图纸识别
首先需要了解楼板平法图纸的基 本构成和元素，包括线条、符号、
标注等，以便准确识别图纸中的 各种信息。
构造分析
解读楼板平法图纸时，要深入理 解楼板的构造方式，包括楼板的 厚度、材料、钢筋配置等，从而
确保施工质量和安全。
尺寸测量
通过楼板平法图纸，可以测量出 楼板各部分的尺寸和相对位置，
可能是由于砂浆配比不当、养护 不足等原因导致。解决方法包括 调整砂浆配比、加强养护措施等。
• 楼板平法概述 • 楼板平法图纸解读 • 楼板平法施工工艺 • 楼板平法识图实践
01
楼板平法概述
楼板平法的定义和发展
定义
楼板平法是一种用于钢筋混凝土 楼板设计的简化方法，通过平面 图形表达楼板的几何尺寸和配筋 构造。
发展
随着建筑技术的不断进步，楼板 平法逐渐从传统的二维设计向三 维数字化设计转变，提高了设计 效率和精度。
为施工提供准确的数据支持。
通过案例学习楼板平法的识图技巧和方法
经典案例研究
选取具有代表性的楼板平法案例，深入剖析其设计思路和构造特点， 以便掌握楼板平法识图的基本技巧和方法。
识图技巧归纳
通过对多个案例的研究和学习，总结归纳出楼板平法识图的一些通 用技巧和方法，如从整体到局部、从主要到次要的识图顺序等。
将配制好的砂浆均匀地铺设在楼板上，用专用的抹子或 刮板将砂浆刮平，确保砂浆厚度均匀。
5. 压实与找平
使用专用的压实设备对砂浆进行压实，提高楼板的密实 度。随后进行找平处理，确保楼板表面平整。
6. 养护与保护
在砂浆铺设完成后，进行养护处理，定期洒水保持楼板 湿润，防止砂浆开裂。养护期过后，进行楼板表面的保 护处理，如涂刷防水层、耐磨层等。
04
楼板平法识图实践
实际楼板平法图纸的解读和分析
图纸识别
首先需要了解楼板平法图纸的基 本构成和元素，包括线条、符号、
标注等，以便准确识别图纸中的 各种信息。
构造分析
解读楼板平法图纸时，要深入理 解楼板的构造方式，包括楼板的 厚度、材料、钢筋配置等，从而
确保施工质量和安全。
尺寸测量
通过楼板平法图纸，可以测量出 楼板各部分的尺寸和相对位置，
可能是由于砂浆配比不当、养护 不足等原因导致。解决方法包括 调整砂浆配比、加强养护措施等。
《平法制图识图培训》课件
详图符号
用于表示图纸中某部分的详细 构造或节点详图。
引出线
用于指示标注或说明的起始点 和终止点。
箭头符号
用于指示方向或连接线。
03 平法制图的标准与规范
国家制图标准
国家制图标准是平法制图的基本规范 ，规定了建筑结构制图的基本规则和 要求，包括图纸幅面、比例、字体、 线条、标注等。
国家制图标准是强制性的，必须严格 执行，以确保图纸的规范性和统一性 。
平法制图的应用范围
建筑设计
在建筑设计中，平法制图 用于绘制建筑平面图、立 面图、剖面图等，指导建 筑施工。
土木工程
在土木工程中，平法制图 用于绘制道路、桥梁、隧 道等工程的平面图和施工 图纸。
机械制造
在机械制造中，平法制图 用于绘制零件图、装配图 等，指导机械零件的加工 和组装。
02 平法制图的基本原理
投影原理
正投影法
通过正投影将三维物体转换为二 维图形，保持物体的真实形状和
大小。
斜投影法
将物体以一定的角度投影到平面 ，常用于表达倾斜面或斜截面。
透视投影法
模拟人眼观察物体的方式，产生 立体感，常用于建筑效果图。
视图表达
01
02
03
04
主视图
从物体前方正视投影，最能反 映物体的整体形状。
俯视图
从上方垂直投影，反映物体的 顶部形状。
导出图纸
将绘制好的平法图纸导出为 PDF或DWG格式，以便于打 印和传输。
制图技巧与经验分享
熟悉平法制图规范
掌握绘图工具
了解并熟悉平法制图的相关规范和标准， 确保图纸的规范性和准确性。
熟练掌握AutoCAD、Revit、SketchUp等 软件的绘图工具和编辑功能，提高绘图效 率。
用于表示图纸中某部分的详细 构造或节点详图。
引出线
用于指示标注或说明的起始点 和终止点。
箭头符号
用于指示方向或连接线。
03 平法制图的标准与规范
国家制图标准
国家制图标准是平法制图的基本规范 ，规定了建筑结构制图的基本规则和 要求，包括图纸幅面、比例、字体、 线条、标注等。
国家制图标准是强制性的，必须严格 执行，以确保图纸的规范性和统一性 。
平法制图的应用范围
建筑设计
在建筑设计中，平法制图 用于绘制建筑平面图、立 面图、剖面图等，指导建 筑施工。
土木工程
在土木工程中，平法制图 用于绘制道路、桥梁、隧 道等工程的平面图和施工 图纸。
机械制造
在机械制造中，平法制图 用于绘制零件图、装配图 等，指导机械零件的加工 和组装。
02 平法制图的基本原理
投影原理
正投影法
通过正投影将三维物体转换为二 维图形，保持物体的真实形状和
大小。
斜投影法
将物体以一定的角度投影到平面 ，常用于表达倾斜面或斜截面。
透视投影法
模拟人眼观察物体的方式，产生 立体感，常用于建筑效果图。
视图表达
01
02
03
04
主视图
从物体前方正视投影，最能反 映物体的整体形状。
俯视图
从上方垂直投影，反映物体的 顶部形状。
导出图纸
将绘制好的平法图纸导出为 PDF或DWG格式，以便于打 印和传输。
制图技巧与经验分享
熟悉平法制图规范
掌握绘图工具
了解并熟悉平法制图的相关规范和标准， 确保图纸的规范性和准确性。
熟练掌握AutoCAD、Revit、SketchUp等 软件的绘图工具和编辑功能，提高绘图效 率。
《平法识图》PPT课件共27页
7 结构施工图
2020/4/18
15
7 结构施工图Leabharlann 2020/4/1816
➢梁编号。 次梁？
➢截面尺寸b×h。加腋梁用b×h ＹLt×ht表示 ； 悬挑梁根部和端部的高度不同时，用斜线“/ ”分隔 根部与端部的高度值 。
➢箍筋。加密区与非加密区的间距用斜线“/ ”分开 。 ➢上部通长筋或架立筋。 ➢构造筋或受扭7钢结构筋施工。图
19
练习：
200 200 3600
5800
7 结构施工图
梁平法表示图
C25砼，3级抗震
3600
2800
2020/4/18
20
问题： 1.跨中上部原位标注与同时标注左右支座有何不同? 2.附加箍筋和吊筋如何表达？吊筋尺寸的计算？
7 结构施工图
2020/4/18
21
2.2 平法施工图
2.2.5 板平法施工图
2020/4/18
17
➢梁上部或下部纵向钢筋多于一排时。 ➢梁中间支座两边的上部纵筋：对称原则。 ➢当梁的上、下部纵筋均为通长筋时。 ➢当梁的下部纵筋不全伸入支座时。
仅限于梁下部纵筋的上排钢筋？ 在何处截断？ ➢梁顶面标高高差。
7 结构施工图
2020/4/18
18
两排支座负筋
7 结构施工图
2020/4/18
7 结构施工图
2020/4/18
12
7 结构施工图
2020/4/18
13
2.2 平法施工图
7 结构施工图
2020/4/18
14
2. 平面注写方式 平面注写包括集中标注与原位标注 。 集中标注表达梁的通用数值，原位标注表达梁的
特殊数值。当集中标注的某项数值不适用于梁的某部 位时，则该项数值原位标注。施工时，原位标注取值 优先。
2020/4/18
15
7 结构施工图Leabharlann 2020/4/1816
➢梁编号。 次梁？
➢截面尺寸b×h。加腋梁用b×h ＹLt×ht表示 ； 悬挑梁根部和端部的高度不同时，用斜线“/ ”分隔 根部与端部的高度值 。
➢箍筋。加密区与非加密区的间距用斜线“/ ”分开 。 ➢上部通长筋或架立筋。 ➢构造筋或受扭7钢结构筋施工。图
19
练习：
200 200 3600
5800
7 结构施工图
梁平法表示图
C25砼，3级抗震
3600
2800
2020/4/18
20
问题： 1.跨中上部原位标注与同时标注左右支座有何不同? 2.附加箍筋和吊筋如何表达？吊筋尺寸的计算？
7 结构施工图
2020/4/18
21
2.2 平法施工图
2.2.5 板平法施工图
2020/4/18
17
➢梁上部或下部纵向钢筋多于一排时。 ➢梁中间支座两边的上部纵筋：对称原则。 ➢当梁的上、下部纵筋均为通长筋时。 ➢当梁的下部纵筋不全伸入支座时。
仅限于梁下部纵筋的上排钢筋？ 在何处截断？ ➢梁顶面标高高差。
7 结构施工图
2020/4/18
18
两排支座负筋
7 结构施工图
2020/4/18
7 结构施工图
2020/4/18
12
7 结构施工图
2020/4/18
13
2.2 平法施工图
7 结构施工图
2020/4/18
14
2. 平面注写方式 平面注写包括集中标注与原位标注 。 集中标注表达梁的通用数值，原位标注表达梁的
特殊数值。当集中标注的某项数值不适用于梁的某部 位时，则该项数值原位标注。施工时，原位标注取值 优先。
16G101图集平法讲解课件(6)(2024)
2024/1/30
6
02
梁平法识图与钢筋构造
2024/1/30
7
梁平法识图基础
梁平法的基本概念
梁平法是一种基于平面表示的钢筋混 凝土结构施工图表示方法，通过平面 布置图、配筋图和剖面图等表达梁的 构造和配筋情况。
梁平法图纸的组成
梁平法图纸的识读方法
首先了解梁的编号、截面尺寸、配筋 情况等基本信息，然后结合剖面图和 钢筋表，逐步深入理解梁的构造和配 筋细节。
引入新技术和新材料
随着科技的不断进步和新材料的不 断涌现，可以引入新技术和新材料 来优化平法施工图的设计和应用。
2024/1/30
推动信息化和智能化发展
利用信息技术和智能化技术来推动 平法施工图的信息化和智能化发展 ，提高设计效率和施工质量。
加强设计和施工人员的培训
加强对设计和施工人员的培训和教 育，提高他们的专业技能和素质， 为平法施工图的优化和应用提供有 力的人才保障。
01
剪力墙又称抗风墙或抗震墙，主要作用是在房屋建筑中承受风
荷载或地震作用引起的水平荷载，防止结构剪切破坏。
剪力墙的类型
02
根据结构形式可分为整体墙、小开口整体墙、联肢墙和壁式框
架等。
平法识图的基本规则
03
包括图纸比例、线型、标注方法、钢筋表示方法等。
20
钢筋构造原理及规则
钢筋的种类和规格
包括受力筋、箍筋、拉结筋等， 各种钢筋的规格和性能也有所不
23
基础平法识图基础
了解平法图集的基本 概念和构成
平法图集是一种标准化的建筑结构施 工图集，包括建筑、结构、给排水、 电气等各个专业的设计内容，采用平 面整体表示方法进行绘制。
掌握基础平法识图的 基本原理

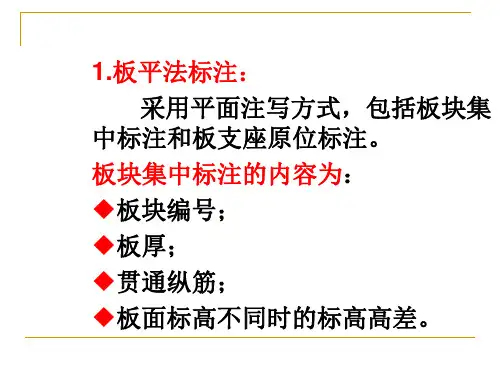

板、梁平法识图
（1）平面注写方式要点 ① 在平面布置图中，将梁与柱、墙、 板一起用适当比例绘制； ② 分别在不同编号的梁中各选择一根 梁，在其上直接注写几何尺寸和配 筋具体数值； ③ 平面注写包括集中标注与原位标注 ，集中标注表达梁的通用数值，原 位标注表达梁的特殊数值。施工时 ，原位标注优先于集中标注。
④ 集中标注的内容有五项必注值和一 项选注值。 梁编号； 梁截面尺寸； 梁箍筋； 梁上部通长钢筋或架立筋 梁侧面纵向构造钢筋或受扭纵筋； 梁顶面标高高差（选注）
标高高差
系指相对于结 构楼层楼面标 高的高差，应 将其注写到 “()”内，且有 高差则注，无 高差是不注；
板支座原位标注的内容：
板支座上部非贯通纵筋：注写钢筋编 号、配筋值、横向连续布置的跨数， 以及是否横向布置到梁的悬挑端。 悬臂板上部受力钢筋：
板支座原位标注的钢筋，应在配置相同跨的第一 跨表达； 垂直于板支座绘制一段适宜长度的中粗实线(当该 筋通长设置在悬挑板或短跨板上部时，实线段应 画至对边或短跨)，以该线段代表支座上部非贯通 纵筋； 在线段上方注写钢筋编号、配筋值、横向连续布 置的跨数，以及是否连续布置到梁的悬挑端； 板支座上部非贯通纵筋自支座中心线向跨内的延 伸长度，注写在线段的下方位置；当中间支座延 伸长度为对称配置时，可在支座一侧标注其长度 ，另一侧不注；为非对称布置时，应分别在支座 的两侧线段下标注；
框架梁上部钢筋
楼层：端支座处伸至柱外侧纵筋内侧弯锚，且水 平段长度应≥0.4LabE或0.4Lab ，并下弯15d； 屋面：抗震和非抗震，端支座处伸至柱外侧纵筋 内侧并向下弯折至梁底标高处。
非框架梁
底部钢筋，中间支座和端支座均伸入支座≥12d（ 光面钢筋取15d） 顶部钢筋，端部支座处伸至梁端部并向下弯折15d ，且水平段长度应： 设计按铰接时≥0.35Lab 充分利用钢筋抗拉强度时≥0.6Lab
板平法识图整理PPT课件
四、板面标高高差
4.1 板平法识图
2.1 平面表达方式——原位标注
• 板支座原位标注的内容为：板支座上部非贯通纵筋和悬挑 板上部受力钢筋。
板筋（的支：梁中座 一 、 粗编 非 1钢 122上 条 墙 实号贯筋m0m部 垂 ） 线为通，mm纵间3非 直 长的的筋距贯 板 度H板，为P通支适支B直纵座宜编31非座0径2号0贯上m为钢级为通部m筋12纵的2的，0筋H板m间P，支m距B直3座为板通支0径上0支 纵 座为级部座 筋 的上 ： 中部 垂 粗非 直 实贯 板 线
4.1 板平法识图 纯悬挑板注写方式
4.1 板平法识图 思考：识读下图所示楼板面
4.1 板平法识图
4.1 板平法识图
4.1 板平法识图
4.1 板平法识图
思考：说出下图所示楼面板中的、代表的含义。
4.1 板平法识图
思考：说出下图所示楼面板中的、、6代表的含义。
4.1 板平法识图
2024/10/Βιβλιοθήκη 54.1 板平法识图板平法识图——平面表达方式
4.1 板平法识图
2.1 平面表达方式——集中标注 • 一、板块编号
• 二、板厚 • 板厚注写为h=xx； • 悬挑板厚度不一致时，h=根部高度/端部高度； • 设计已统一注明时，此项可以不注。
4.1 板平法识图
2.1 平面表达方式——集中标注
4.1 板平法识图
自梁的中线向左右跨
自梁的中内线分向别左延跨伸内1800mm，
延伸只18标00注m一m侧表明两侧自梁的中线向右跨
对称
内延伸1400mm
4.1 板平法识图
第1第(跨)一中跨的数字第代2第表跨二该跨负筋横向第第3跨三跨 （垂直钢筋方向）布置的跨 数，一跨可以省略不写，一 端悬挑（××A），两端悬挑
4.1 板平法识图
2.1 平面表达方式——原位标注
• 板支座原位标注的内容为：板支座上部非贯通纵筋和悬挑 板上部受力钢筋。
板筋（的支：梁中座 一 、 粗编 非 1钢 122上 条 墙 实号贯筋m0m部 垂 ） 线为通，mm纵间3非 直 长的的筋距贯 板 度H板，为P通支适支B直纵座宜编31非座0径2号0贯上m为钢级为通部m筋12纵的2的，0筋H板m间P，支m距B直3座为板通支0径上0支 纵 座为级部座 筋 的上 ： 中部 垂 粗非 直 实贯 板 线
4.1 板平法识图 纯悬挑板注写方式
4.1 板平法识图 思考：识读下图所示楼板面
4.1 板平法识图
4.1 板平法识图
4.1 板平法识图
4.1 板平法识图
思考：说出下图所示楼面板中的、代表的含义。
4.1 板平法识图
思考：说出下图所示楼面板中的、、6代表的含义。
4.1 板平法识图
2024/10/Βιβλιοθήκη 54.1 板平法识图板平法识图——平面表达方式
4.1 板平法识图
2.1 平面表达方式——集中标注 • 一、板块编号
• 二、板厚 • 板厚注写为h=xx； • 悬挑板厚度不一致时，h=根部高度/端部高度； • 设计已统一注明时，此项可以不注。
4.1 板平法识图
2.1 平面表达方式——集中标注
4.1 板平法识图
自梁的中线向左右跨
自梁的中内线分向别左延跨伸内1800mm，
延伸只18标00注m一m侧表明两侧自梁的中线向右跨
对称
内延伸1400mm
4.1 板平法识图
第1第(跨)一中跨的数字第代2第表跨二该跨负筋横向第第3跨三跨 （垂直钢筋方向）布置的跨 数，一跨可以省略不写，一 端悬挑（××A），两端悬挑
梁、板平法图
通长筋：梁一般都不是单跨梁，通长筋一直穿过多跨，中间接头需 要绑扎或者机械连接，或者是焊接（要求直径不变）。通长筋是梁 最主要的受力构件； 架立筋：架立筋用于架立箍筋。在计算钢筋时，架立筋不考虑其受 力，仅为满足箍筋肢数需要。
12
精选版课件ppt
4、梁上部通长筋或架立筋的配置
当同排纵筋中既有通长筋又有架立筋时，应用“＋”连接，通长筋 写在前面，架立筋写在后面并用括号括起来。 例：2φ22+（4φ12） 表示梁上部配筋有6根，其中2Φ22为通长筋， 4φ12为架立筋 当梁上下部纵筋全跨相同时，用“；”隔开
C1
如上图中：300×750 Y500×250 表示梁截面尺寸为300×750
9
精选版课件ppt
腋长为500，腋高为250
3、梁箍筋
包括钢筋级别、直径、加密区与非加密区间距及肢数。 例如：φ10@100/200（2） 表示箍筋是直径为10mm的一级钢筋 加密区间距为100mm，非加密区间距为200mm，均为双肢箍；
34
精选版课件ppt
例1 标注 ：LB5 h=110 B:Xφ12@120;Yφ10@110
表示：5号楼面板板厚110mm，板下部配贯通纵筋X向为 φ12@120，Y向为φ10@110；板上部未配置贯通纵筋 例2 标注：YXB2 h=150/100
B:Xc&Ycφ8@200 表示 2号延伸悬挑板，板根部厚为150mm，端部厚 100mm，板下部配置构造钢筋双向均为φ8@200
14
精选版课件ppt
梁原位标注 时主要有三方面内容：
1、梁支座上部纵筋（该部位包括通长筋在内的所有纵筋） 2、梁下部纵筋 3、附加箍筋或吊筋
1、 梁支座上部钢筋
15
精选版课件ppt
12
精选版课件ppt
4、梁上部通长筋或架立筋的配置
当同排纵筋中既有通长筋又有架立筋时，应用“＋”连接，通长筋 写在前面，架立筋写在后面并用括号括起来。 例：2φ22+（4φ12） 表示梁上部配筋有6根，其中2Φ22为通长筋， 4φ12为架立筋 当梁上下部纵筋全跨相同时，用“；”隔开
C1
如上图中：300×750 Y500×250 表示梁截面尺寸为300×750
9
精选版课件ppt
腋长为500，腋高为250
3、梁箍筋
包括钢筋级别、直径、加密区与非加密区间距及肢数。 例如：φ10@100/200（2） 表示箍筋是直径为10mm的一级钢筋 加密区间距为100mm，非加密区间距为200mm，均为双肢箍；
34
精选版课件ppt
例1 标注 ：LB5 h=110 B:Xφ12@120;Yφ10@110
表示：5号楼面板板厚110mm，板下部配贯通纵筋X向为 φ12@120，Y向为φ10@110；板上部未配置贯通纵筋 例2 标注：YXB2 h=150/100
B:Xc&Ycφ8@200 表示 2号延伸悬挑板，板根部厚为150mm，端部厚 100mm，板下部配置构造钢筋双向均为φ8@200
14
精选版课件ppt
梁原位标注 时主要有三方面内容：
1、梁支座上部纵筋（该部位包括通长筋在内的所有纵筋） 2、梁下部纵筋 3、附加箍筋或吊筋
1、 梁支座上部钢筋
15
精选版课件ppt
平法的识图培训课件
平法的识图培训课件xx年xx月xx日•课程介绍•平法基础知识•平法识图基本方法•平法图集解读•平法构造详图•平法的施工应用•平法的质量控制•总结与展望目录01课程介绍平法是混凝土结构施工图平面整体表示方法，方便施工技术人员对施工图纸进行理解和查阅。
平法识图对于施工技术人员来说是一项必备技能，能够提高施工效率和质量。
课程背景掌握平法的基本原理和表示方法熟悉平法图集和相关规范要求掌握平法在实际工程中的应用技巧课程目标课程内容平法图集和相关规范要求解析平法的基本原理和表示方法介绍平法识图练习和互动交流平法在实际工程中的应用案例分析02平法基础知识平法是指将梁、板、柱等构件的受力情况转化为平面图形的一种表示方法。
平法的主要特点是采用标准化的图形和符号来表示构件的形状和尺寸，方便施工人员进行识图和计算。
平法的定义与特点平法可以帮助施工人员进行准确的施工图识读和计算，从而确保施工质量和安全。
平法可以提高施工效率，减少施工误差和返工现象，同时也可以降低施工成本。
平法的作用和意义1平法的历史与发展23平法的起源可以追溯到20世纪初，当时主要采用的是“比例尺”表示法。
随着建筑技术的发展，比例尺表示法逐渐被淘汰，代之而来的是“平法”。
平法在20世纪中叶开始流行，并逐渐成为我国建筑行业的一种标准表示方法。
03平法识图基本方法平法识图的基本流程了解施工图的整体结构和组成先从总平面图、建筑平面图等大图入手，了解建筑物的总体情况，再逐步细化和深入。
学习各个图纸的标识和符号掌握各种标识和符号的含义和作用，例如轴线、标高、梁编号等。
掌握平法标注的规律了解平法标注的规律和特点，如集中标注、原位标注等。
03掌握构造要求了解各种构件的构造要求和施工工艺，如梁、板、柱的配筋等。
平法识图的技巧和要点01熟悉平法图集掌握国家建筑标准设计图集（11G101-1、11G101-2、11G101-3）的相关规定和要求。
02注重细节注意图纸中的细节和标注，例如钢筋的直径、间距、搭接方式等。
混凝土施工图识图法板平法施工图的识读22页PPT
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
混凝土施21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
模块5板平法识图
5.2.2 楼板相关构造直接引注
1.纵筋加强带JQD的引注
纵筋加强带的平面形状及定位由平面布置图表达，加强带内配置的加 强贯通纵筋等由引注内容表达。
纵筋加强带设单向加强贯通纵筋，取代其所在位置板中原配置的同向 贯通纵筋。根据受力需要，加强贯通纵筋可在板下部配置，也可在板下 部和上部均设置。
5.2.2 楼板相关构造直接引注
有梁楼盖楼面板LB和屋面板WB钢筋构造
5.3 有梁楼盖板标准构造详图 1.有梁楼盖楼面板LB和屋面板WB钢筋构造
1）上部纵筋 上部非贯通纵筋向跨内伸出长度详见设计标注。与支座垂直的贯通纵筋贯通跨 越中间支座，上部贯通纵筋连接区在跨中1/2跨度范围之内；当相邻等跨或不等跨 的上部贯通纵筋配置不同时，应将配置较大者越过其标注的跨数终点或起点伸出 至相邻跨的跨中连接区域连接。与支座同向的贯通纵筋的第一根钢筋在距梁角筋 为1/2板筋间距处开始设置。 2）下部纵筋
5.1.2 板支座原位标注
1.板支座原位标注的内容
板支座原位标注的钢筋应在配置相同跨的第一跨表达（当在梁悬挑 部位单独配置时则在原位表达）。在配置相同跨的第一跨（或梁悬挑 部位），垂直于板支座（梁或墙）绘制一段适宜长度的中粗实线（当 该筋通长设置在悬挑板或短跨板上部时，实线段应画至对边或贯通短 跨〉，以该线段代表支座上部非贯通纵筋，并在线段上方注写钢筋编 号（如①、②等）、配筋值、横向连续布置的跨数（注写在括号内， 且当为一跨时可不注），以及是否横向布置到梁的悬挑端。
与支座垂直的贯通纵筋伸入支座5d且至少到梁中线，与支座同向的贯通纵筋第
一根钢筋在距梁角筋1/2板筋间距处开始设置。
5.3 有梁楼盖板标准构造详图
2.板在端部支座的锚固构造
1）端部支座为梁 板在端部支座的锚固构造如图5-16所示。板上部贯通纵筋在端支座应伸至梁支
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（6-2）
式中第一根钢筋的起步距离按“距梁边板筋间距的1/2”考虑。
2.板顶部贯通筋计算公式
板顶部贯通筋长度和根数的计算公式仍然用式（6-1）和式（62），但是作为板顶部贯通筋，支座内的锚固构造不同其锚固长 度也不同，计算时要注意。
板钢筋计算公式
3.板支座负筋（非贯通筋）计算公式
中间支座负筋长度：L=平直段长+左弯折长+右弯折长
6
板
平法识图
6.1 板的平法设计规则 6.2 板的钢筋构造
6.3悬挑板平法标注及钢筋构造
6.4 板的识图操练 6.5 板钢筋计算操练
6.1 板的平法设计规则
板的平法设计规则
板的平法设计规则
板构件
板分类
板钢筋分类
各种形状板
有梁楼盖板 无梁楼盖板 悬挑板
……
板底钢筋 板顶钢筋 支座负筋
……
矩形板 弧形板 异形板
贯通筋在跨中Ln/2范围内连接。 3、实心圈表示板钢筋，空心圈表示梁钢筋
楼板中间支座的钢筋构造
楼板的钢筋构造 楼板中间支座的钢筋构造
楼板的钢筋构造 楼板端支座钢筋构造（1）
楼板的钢筋构造 楼板端支座钢筋构造（2）
楼板的钢筋构造 板中负筋竖向高度
旧图集
新图集
楼板的钢筋构造 楼板角部的钢筋构造
……
板的平法设计规则
板的分类
板的平法设计规则 表6-2 板块编号
板的平法设计规则 图集p44
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
板块集中标注：
LB代号一样，只表明配筋相同，但是截面尺寸和形状可以不同，举例LB1
板的平法设计规则
纵筋按板块的下部纵筋和上部贯通纵筋分别注写，以 B（Bottom）代表下部，T（Top）代表上部，B&T代表下 部与上部，X向贯通纵筋以X打头，Y向贯通纵筋以Y打头， 两向贯通纵筋配置相同时以X&Y打头。
（6-6）
板钢筋计算操练
扫描 图6-29
板钢筋计算操练
计算步骤
板施工图见图6-25。
计算钢筋步骤如下： 第一步：画板钢筋计算简图，图中未画出的分 布筋也要表示出来，见图6-29。当钢筋长度超 过定长时要考虑钢筋连接。 第二步：对板钢筋编号。先底部后顶部、从左 到右、从上到下、从主到次的顺序编号，支座 负筋和分布筋按照顺时针方向编号。编号时要 按一定的规律编号，以保证不漏钢筋。 第三步：按照编号顺序计算钢筋长度和根数。
截面钢筋排布图
板的识图操练
扫描 图6-27
截面钢筋排布图
板的识图操练
扫描 图6-28
截面钢筋排布图
6.5 板钢筋计算操练
板钢筋计算公式
1.板底部贯通筋计算公式
钢筋长度： L=板净跨+左、右支座锚固长+弯钩增加值（光圆钢筋）（6-1）
钢筋根数： n=［（板净跨-2×起步距离）/间距］+1 =［（板净跨-间距）/间距］+1
当为单向板时，分布筋可不必注写，而在图中统一注 明。
板支座原位标注：
板支座原位标注的内容为：板支座上部非贯通纵筋和 悬挑板上部受力筋。
P41
板的平法设计规则
非贯通筋 （支座负筋） 的长度表示： 自支座中线 向跨内的伸 出长度
板的平法设计规则
特别提 示
相同编号的板块，其板类型、板厚和贯通筋均要相同，但板面 标高、跨度、平面形状以及板支座上部非贯通筋可以不同。无 论是矩形板、多边形板、“刀把形板”，还是其他形状的板， 都执行同样的配筋。对这些尺寸不同，或形状不同的板，计算 钢筋时，要分别计算每一块板的钢筋用量。
楼板的钢筋构造
6.3悬挑板平法标 注及钢筋构造
悬挑板的标注方式
图6-18 悬挑板的平法施工图
悬挑板的钢筋构造 （1）延伸悬挑板上部纵筋的锚固构造
P103
悬挑板的钢筋构造 （2）纯悬挑板上部纵筋的锚固构造
6.4 板的识图操练
板的识图操练
扫描 图6-25
板的施工图
板的识图操练
扫描 图6-26
板施工图传统表示方法
8@20
8@20
8@150
8@150
8@100
8@200
0
8@180
3 板的平法设计规则
注意看结构说明， 有的图纸表示的 与图集不同
板的平法设计规则 板上部钢筋特殊情况的处理
6.2 楼板的钢筋构造
楼板的钢筋构造 图集p99
楼板的钢筋构造
1、下部纵筋构造 2、上部筋：非贯通筋（支座负筋）向跨内的延伸长度，从梁中线表示；
（6-3）
端支座负筋长度：L=平直段长+15d（端支座）+弯折长（板跨内）（6-4）
ห้องสมุดไป่ตู้4.板负筋的分布筋计算公式
负筋分布筋长度： L=板净跨-左侧负筋板内净长-右侧负筋板内净长+2×150
（6-5）
负筋分布筋根数： n=［（负筋板内净长-起步距离）/间距］+1
=［（负筋板内净长-间距/2）/间距］+1
