小功率三相电动机改为单相电动机运行(精)
三相异步电动机改单相的原理和方法
三相异步电动机改单相的原理和方法三相异步电动机改单相的原理和方法三相异步电动机由于构造简单、成本低、维修使用方便、运行可靠等优点,被广泛应用于工农业生产。
三相电动机的电源应是三相电源,但实际上常会遇到只有单相电源的问题,特别是在家用电器上用的都是单相电动机,坏了以后想用三相电动机代替,就必须做适当的改接,以使三相电动机适应于单相电源而正常工作,下面具体谈其接线方法。
一、改接原理三相异步电机是利用三相互隔120°角度的平衡电流,通过定子绕组时产生一个随时间变化的旋转磁场,以驱使电动机运转工作的。
在谈到三相异步电机改单相使用之前,先要说明单相异步电动机旋转磁场建立问题,单相电动机只有在建立旋转磁场后才能够起动。
它之所以没有初始起动转距,是因为在单相绕组中建立起的磁场不是旋转的,而是脉动的,换句话说,它对定子来讲是不动的。
在这种情况下,定子的脉动磁场与转子导体内的电流相互作用是不能产生转矩的,因为没有旋转磁场,所以就不能使电机起动运转。
但是电动机内部两个绕组的位置有空间角度差,若设法再产生一不同相的电流,使两相电流在时间上有一定的相位差,才能产生旋转磁场,使电机起动。
因此单相电动机的定子除了有工作绕组外,还必须有起动绕组。
根据此原理,可利用三相异步电机定子的三相绕组,将其中一相绕组线圈采用电容或电感移相的方法,使两相通过不同的电流,这样就能建立旋转磁场,使电动机起动运转。
当三相异步电机改为单相电源使用时,其功率仅是原来的2/3。
二、改接方法要把三相电机使用在单相电源上,可将三相异步电动机定子绕组中的任意二相绕组线圈首先串联,再与另一相绕组并联接入电源。
这时,两个绕组里的磁通量在空间上虽然有相位差,但因工作绕组和起动绕组都是接在同一电源上,如按时间来讲,电流是相同的。
因此,只有在起动绕组上串联一只电容器、电感线圈或电阻,才能使电流有相位差。
在接法上为了增大起动转矩,可用一台自耦变压器将单相电源的电压由220V升到380V,示意图如图1所示。
三相电机改单相电机电容接线方法
很多人不相信三相电机可以改成单相运行了，实际上加两个电容就好了，星型和三角形都大同小异了。
对于常见的单速三相电机，无论它是星形连接还是三角形连接，都不必拆开电动机绕组的内部接头，而只需在引线端并联电容器。
三相电机是三角形接法时，电容按图1：连接；是星形接法时，电容按图2连接。
图中C2为运行电容人：为启动电容。
闭合开关K后接通电源，电机开始运行，当电机达至！额定转速后，应通过开关K将c1断开，否则电机会发热，甚至烧坏。
电容C2的容量可按下式计算：C2=1950*In/（Un*COSФ）（μF）式中1N、UN、cos十分别是原三相电机铭牌上的额定电流、额定电压和功率因数值，若铭牌上无功率因数，cosy可取0·85左右。
例，日某台三相异步电机铭牌上标有“A”连接，额定电压力220V，额定电流力0．85A，功率因数为0.8。
则改为
单相运行时工作电容C2为：C2=1950In/（Un*COSФ）=1950*0.85/（220*0.8）=9.42（μF）取C2＝10μF。
电容C1的容量可根据电动机启动时负载的大小来选择，通常为C2的1～4倍。
对于功率1kw以下的小电机，C1也可以去掉不用，但C2数值要适当加大。
经此改接后，电机的容量根据电机运行时功率因数的大小要下降10％～40％。
上述电路中的电容要选纸介油浸电容或金属化电容等无极性电容器，不能用电解电容器，同时要注意其耐压值。
一般地，若电机工作电压力220v，电容耐
压应为400v；若电机工作电压力为380V，电容耐压应力600V左右。
课程标准(电机与变压器)
《电机与变压器》课程标准（中职）2011年9月一、课程名称《电机与变压器》二、课程管理系、部及教研室电气工程与自动化系、电机与变压器教研室三、教材版本中国劳动社会保障出版社（第四版）四、适用专业、使用范围（中职、高技、预备技师）、修业年限适用专业：机电一体化使用范围：三年中职修业年限：1年执笔：审核：审批：内容一、说明1、课程的性质和内容本课程是一门必修课。
本课程的主要内容有：变压器的分类、结构和原理，变压器绕组的极性测定与连接，变压器的并联运行、维护和检修，特殊用途的变压器，电动机的基础知识，三相异步电动机的运行，单相异步电动机，直流电动机，三相同步电动机，特种电机等。
2、课程的任务和要求本课程是电工专业的专业理论课。
通过学习，要求：（1）掌握变压器、异步电动机、直流电动机的结构、原理、主要特性、使用和维护知识；（2）对同步电机和特种电动机要有一定的了解。
学习中要求理论联系实际，注重对电机故障的分析、判断和检修能力的培养，为生产实习课与解决实际技术问题奠定理论和技能基础。
本课程的总学时为64学时。
3、教学中应注意的问题（1）将专业课的学习与电路基础理论衔接，指导学生有针对性地预习。
（2）帮助学生形成强烈兴趣。
（3）指导学生了解课程教学目的，教师结合教学大纲和自己对课程的把握情况，阐明《电机与变压器》的课程特点。
（4）培养学生良好的学习习惯。
二、学时分配表课程内容总学时讲授机动绪论 1 1第一单元变压器的分类、结构和原理1.变压器的分类和用途7112.变压器的结构与冷却方式3.变压器的原理4.变压器的空载试验与短路试验2 3第二单元变压器绕组的极性测定与连接1.单相变压器绕组的极性2.三相变压器绕组的连接及连接组别3.用交流法测定三相变压器绕组极性4.电力变压器的铭牌参数722111第三单元变压器并联运行、维护和检修1.三相变压器的并联运行2.变压器的维护与检修211第四单元特殊用途的变压器1.自耦变压器2.仪用变压器3.电焊变压器4.小型单相变压器的设计（选学）5221第五单元电动机的基础知识1.电动机的种类和用途2.异步电动机的结构3.三相异步电动机的拆装4.异步电动机的工作原理5.电动机的铭牌和型号711311第六单元三相异步电动机的运行1.三相异步电动机的启动2.三相异步电动机的调速3.三相异步电动机的反转与制动4.三相异步电动机的启动、反转和制动试92232验5.三相绕线式异步电动机的调速第七单元单相异步电动机1.单相异步电动机的原理、结构及分类2.单相异步电动机的绕组和嵌线3.单相异步电动机的运行4.单相异步电动机的常见故障及处理5.小功率三相电动机改为单相电动机运行10222112第八单元直流电动机1.直流电动机的原理、构造、分类及铭牌2.直流电动机的基本性能分析3.直流电动机运行4.直流电动机的逆运行——直流发电机5.直流他励电机试验821311第九单元三相同步电机1.同步发电机的工作原理2.同步发电机的基本结构及应用3.同步发电机的励磁方式和并联运行4.同步电动机的工作原理和启动方法5.同步电动机功率因数的调整和同步补偿机821221第十单元特种电机1.测速发电机2.伺服电动机3.步进电动机4.永磁电机5.直线电动机6.超声波电动机小计64 55 9 三、教学要求、内容及建议第一篇绪论教学要求：1、了解电机在电能产生、传输、转换中的作用。
三相电机改单相电容计算公式(一)
三相电机改单相电容计算公式(一)
三相电机改单相电容计算公式
概述
在一些应用中，需要将三相电机改为单相电机以满足特定需求。
为了实现这一目标，需要使用电容器来产生额外的相位差，使得单相电机能够稳定运行。
本文将列举相关计算公式，并通过实例进行解释说明。
计算公式
在将三相电机改为单相电机时，需要根据电动机的额定功率、电源频率以及电动机的相数来选择合适的电容器。
以下是计算公式：
1.单相电感：
L=
3p(P−Pr) 4π(f+60N)
其中，L为单相电感的值，p为极数，P为三相电机额定功率，Pr为实际功率损耗，f为电源频率，N为电动机相数。
2.电容器容量：
C=2πfL Xc
其中，C为电容器的容量，f为电源频率，L为单相电感的值，Xc为电容器的电抗。
示例说明
假设我们有一个三相电机，额定功率为3kW，电源频率为50Hz，极数为4，相数为3。
我们需要将其改为单相电机，并且稳定运行。
现在我们根据上述公式进行计算。
首先，计算单相电感的值：
L=
3×4(3−0)
4π(50+60×3)
=
然后，根据电容器的电抗公式计算电容器的容量：
C=2π×50×
Xc
其中，Xc需要根据电容器的性能参数进行选择。
选择合适的电容器后，即可将三相电机改为单相电机并使其稳定运行。
总结
本文列举了将三相电机改为单相电机时的相关计算公式，并通过实例对公式进行了解释说明。
在实际应用中，根据电机的额定功率、电源频率、极数和相数，选择合适的电容器容量可以使单相电机稳定运行。
电动机、吹风机接线图解(含单相电容、三相异步电动机、单三相吹风机)
电动机、吹风机接线图解（含单相电容、三相异步电动机、单三相吹风机）一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
五、单相吹风机接线图5单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、。

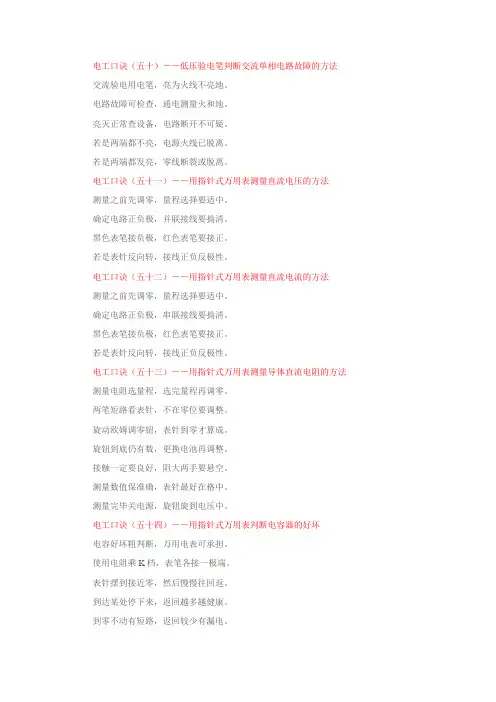

电工口诀
电工口诀（五十）－－低压验电笔判断交流单相电路故障的方法交流验电用电笔，亮为火线不亮地。
电路故障可检查，通电测量火和地。
亮灭正常查设备，电路断开不可疑。
若是两端都不亮，电源火线已脱离。
若是两端都发亮，零线断裂或脱离。
电工口诀（五十一）－－用指针式万用表测量直流电压的方法测量之前先调零，量程选择要适中。
确定电路正负极，并联接线要搞清。
黑色表笔接负极，红色表笔要接正。
若是表针反向转，接线正负反极性。
电工口诀（五十二）－－用指针式万用表测量直流电流的方法测量之前先调零，量程选择要适中。
确定电路正负极，串联接线要搞清。
黑色表笔接负极，红色表笔要接正。
若是表针反向转，接线正负反极性。
电工口诀（五十三）－－用指针式万用表测量导体直流电阻的方法测量电阻选量程，选完量程再调零。
两笔短路看表针，不在零位要调整。
旋动欧姆调零钮，表针到零才算成。
旋钮到底仍有数，更换电池再调整。
接触一定要良好，阻大两手要悬空。
测量数值保准确，表针最好在格中。
测量完毕关电源，旋钮旋到电压中。
电工口诀（五十四）－－用指针式万用表判断电容器的好坏电容好坏粗判断，万用电表可承担。
使用电阻乘K档，表笔各接一极端。
表针摆到接近零，然后慢慢往回返。
到达某处停下来，返回越多越健康。
到零不动有短路，返回较少有漏电。
开始测量表不走，电容内部线路断。
电工口诀（五十五）－－用充、放电法判断电容器的好坏电容好坏粗判断，充放电法可承担。
电容两端接直流，少许时间就掐断。
导体点接两个极，有无火花注意看，有火为好无火坏，同种火大更饱满。
电工口诀（五十六）－－交流钳型电流表的使用方法和注意事项交流钳型电流表，电流检测离不了。
安全使用防触电，绝缘手套要戴好。
不可测量裸导线，量程选择很重要。
导线位居口中心，测量数值最可靠。
钳口只容一相线，多芯电缆测不了。
电工口诀（五十七）－－低压单相电能表的选择（上）单相交流电能表，计量用电不可无。
显示数值千瓦时，百姓俗称它为度。
计算用电总电流，千瓦总数乘以五。
电气线路和设备防火常识(二)
电气线路和设备防火常识（二）电气线路和设备防火常识5.电缆防火、阻燃对策电缆着火延燃的同时，往往伴生出大量有毒烟雾，因此使扑救困难，导致事故的扩大，损失严重。
防止电缆火灾发生与阻燃对策有：（1）远离热源和火源缆道尽可能远离热力管道及油管道，其最小允许距离见表5-2-3。
当现场实际距离小于表中数值时，应在接近交叉段前后1m处采取保护措施。
可燃气体或可燃液体管沟，不应敷设电缆。
若敷设在热力管沟中，应有隔热措施。
在具有爆炸和火灾危险的场所（如制氢站、油泵房等）不应架空明敷电缆。
对处于充油电气设备（如高压电流、电压互感器）附近的电缆，应埋地、穿管敷设。
（2）封堵电缆孔洞对通向控制室电缆夹层的孔洞、沟道、竖井的所有墙孔，楼板处电缆穿孔，和控制柜、箱、表盘下部的电缆孔洞等，都必须用耐火材料严密封堵。
绝不能用木板等易燃物品承托或封堵，以防止电缆火灾向非火灾区蔓延。
封堵孔洞常用材料有防火堵料（有机或无机）、防火包和防火网三种。
防火包和防火网主要应用在既要求防火又要求通风的地方。
即正常时可保持良好通风条件，当有火灾时利用其膨胀作用将孔洞堵死，阻止火灾蔓延。
（3）防火分隔设置防火墙、阻火夹层及阻火段，将火灾控制在一定电缆区段，以缩小火灾范围。
在电缆隧道、电缆沟及托架的下列部位应设置带门的防火墙：不同厂房或车间交界处，进入室内处，不同电压配电装置交界处，不同机组及主变压器的缆道连接处，隧道与主控、集控、网控室连接处。
长距离缆道每隔100m处等，均应设置防火墙。
在电缆竖井可用阻火夹层分隔，对电缆中间接头处可设阻火段达到防火目的。
电缆隧道内应按机、炉分片设置阻火墙或防火门。
对同一隧道内的电缆应视其负荷等级的重要程度，采取不同防火材料（如涂料、槽盒、包带等）予以分开。
（4）防止电缆因故障而自燃对电缆构筑物要防止积灰、积水，确保电缆头的工艺质量。
对集中的电缆头要用耐火板隔开，并对电缆头附近电缆刷防火涂料。
高温处选用耐热电缆，对消防用电缆作耐火处理，加强通风，控制隧道温度，明敷电缆不得带麻被层。
三相电动机改发电机怎么接线出220v
三相电动机改发电机怎么接线出220v.多大电机可带动电视电磁炉悬赏分：5 |解决时间：2010-12-27 16:03 |提问者：华a问题补充：谢谢!我用作山区农场发电.我对电动机是外行.能给我个接线图吗?最佳答案你是用电动机改发电机用吧。
我帮你分析一下。
电磁炉功率大约2KW，你用三相发电机，每一相最少要大于2KW，三相最少要大于6KW。
根据我国电机标准，你最少要选用7.5KW电机。
但是一般7.5KW电机都是三角接法，所以你要选用接法是星型的电机，建议用4极电机，星点就是零线了。
另一个技术核心就是，你需要在电机上并联一块三相电容。
耐压600V，容量9KVAr。
用原动力拖动电机转数超过同步转速（1500转）是开始发电。
电压和频率跟电机转速有关。
如果你所需要的负荷较小，电机小一点也可以。
但是尽量使三相负荷保持平衡。
如果就是一个单相负荷，负荷量绝对不能超过电机功率的三分之一（每相功率）。
否则会使电动机（已经是发电机了）绕组烧毁。
明白了吧。
实在不行可以联系我。
祝你成功推荐资料:郭德纲:你这半辈子.mp3更多"郭德纲"相关资料>>最佳答案此答案由管理员代为选出揪错┆评论婕能公主[学妹]三相电动机通过外加电容和动力拖动可改成发电机，供普通照明用。
外加电容分为主电容组和副电容组，主电容组主要是使发电机在空载状态下自激达到额定电压输出的电容，副电容是指为了在加载状态下保持输出电压在额定值所必须加的电容。
如果选取的电容耐压值为250V，则应接成Y型，如果电容的耐压值是400V，则可接成△型。
接法如图1所示。
主电容组的容量是根据电动机的功率大小来定的，如下表：电动机功率（KW）额定电流（A）电容容量（△）电容容量（Y）12.47--12uf21-36uf1.73.99--14uf27--41uf2.86.115--21uf45--63uf4.59.560--84uf 714.528--38uf 84--114uf 102038--52uf 114--156uf 1427.450--70uf 150--210uf 2038.4192--240uf285380--110uf240--330uf副电容是根据负载情况而定的，所有电容都是无极性电容。
采用单相电源供电的三相异步电动机接线方法
采用单相电源供电的三相异步电动机接线方法三相异步电动机由于构造简单、成本低、维修使用方便、运行可靠等优点，被广泛应用于工农业生产。
三相电动机的电源应是三相电源，但实际上常会遇到只有单相电源的问题，特别是在家用电器上用的都是单相电动机，坏了以后想用三相电动机代替，就必须做适当的改接，以使三相电动机适应于单相电源而正常工作，下面具体谈其接线方法。
改接原理三相异步电机是利用三相互隔120°角度的平衡电流，通过定子绕组时产生一个随时间变化的旋转磁场，以驱使电动机运转工作的。
在谈到三相异步电机改单相使用之前，先要说明单相异步电动机旋转磁场建立问题，单相电动机只有在建立旋转磁场后才能够起动。
它之所以没有初始起动转距，是因为在单相绕组中建立起的磁场不是旋转的，而是脉动的，换句话说，它对定子来讲是不动的。
在这种情况下，定子的脉动磁场与转子导体内的电流相互作用是不能产生转矩的，因为没有旋转磁场，所以就不能使电机起动运转。
但是电动机内部两个绕组的位置有空间角度差，若设法再产生一不同相的电流，使两相电流在时间上有一定的相位差，才能产生旋转磁场，使电机起动。
因此单相电动机的定子除了有工作绕组外，还必须有起动绕组。
根据此原理，可利用三相异步电机定子的三相绕组，将其中一相绕组线圈采用电容或电感移相的方法，使两相通过不同的电流，这样就能建立旋转磁场，使电动机起动运转。
当三相异步电机改为单相电源使用时，其功率仅是原来的2／3。
改接方法要把三相电机使用在单相电源上，可将三相异步电动机定子绕组中的任意二相绕组线圈首先串联，再与另一相绕组并联接入电源。
这时，两个绕组里的磁通量在空间上虽然有相位差，但因工作绕组和起动绕组都是接在同一电源上，如按时间来讲，电流是相同的。
因此，只有在起动绕组上串联一只电容器、电感线圈或电阻，才能使电流有相位差。
在接法上为了增大起动转矩，可用一台自耦变压器将单相电源的电压由220v升到380V，示意图如图1所示。
什么是单相电机,什么是三相电机,透彻的告诉你所有的三相电和单相电的到底有什么区别
什么是单相电机，什么是三相电机，透彻的告诉你所有的三相电和单相电的到底有什么区别什么是单相电机单相电机一般是指用单相交流电源（AC220V）供电的小功率单相异步电动机。
这种电机通常在定子上有两相绕组，转子是普通鼠笼型的。
两相绕组在定子上的分布以及供电情况的不同，可以产生不同的起动特性和运行特性。
工作原理：当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。
这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电机无法旋转。
当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。
这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。
要使单相电机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。
这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。
因此，起动绕组可以做成短时工作方式。
但有很多时候，起动绕组并不断开，我们称这种电机为单相电机，要改变这种电机的转向，只要把辅助绕组的接线端头调换一下即可。
在单相电动机中，产生旋转磁场的另一种方法称为罩极法，又称单相罩极式电动机。
此种。
《电机与变压器》教学大纲
《电机与变压器》教学大纲一、课程的介绍本课程是电工专业班级的专业课程。
主要内容包括变压器分类、结构和原理，变压器绕组的极性测定与连接，变压器并联运行、维护和检修，特殊用途的变压器，三相异步电机的基础知识，三相异步电机的运行，单相异步电动机，直流电动机，三相同步电机，特种电机等。
二、教学目的知识目标：1.掌握变压器的结构工作原理；2.变压器的连接与运行；3.掌握常用变压器、直流电动机的结构、工作原理、主要特性和适用维护的知识；4.培养学生对电机、变压器进行一般检测和一般故障分析的能力。
能力目标：1.具备查阅产品样本与手册，合理选择电动机的能力；2.能够对照绕组展开图熟练进行端部接线，掌握电机的拆装工艺；3.具有常用电动机故障分析的能力。
综合素质：1.培养主动学习、自我发展以及团队协作的能力；2.具备综合分析、解决实际问题的能力；3.开拓创新的能力；三、教材和参考书教材：《电机与变压器》（第五版），中国劳动社会保障出版社,2014年参考书：1．《电机与变压器》郑立冬，人民邮电出版社,2008年2．《电机与变压器》于磊，高等教育出版社,2008年3.《电机与变压器》（第四版），中国劳动社会保障出版社,2008年四、学时分配五、课程结构和教学内容第一单元变压器的分类、结构和原理要点：1.电机在电能产生、传输、转换中的作用2.了解电机的发展概况本单元的任务和要求:1-1 变压器的分类和用途1-2 变压器的结构与冷却方式1-3 变压器的原理1-4 实训变压器的空载试验与短路试验第二单元变压器绕组的极性测定与连接要点：1.了解并掌握变压器的极性、连接方法2.了解并掌握铭牌参数信息本单元的任务和要求:2-1 单相变压器绕组的极性测定2-2 三相变压器绕组的连接2-3 电力变压器的铭牌参数2-4 实训：单相变压器绕组极性测定（直观法、仪表测试法）第三单元变压器并联运行、维护和检修要点：1.了解并掌握变压器运行方法2.了解并掌握变压器的维护与维修技术本单元的任务和要求:3-1 三相变压器的并联运行3-2 变压器的维护及检修第四单元特殊用途的变压器要点：1.了解并掌握各种变压器本单元的任务和要求:4-1 自耦变压器4-2 仪用变压器4-3 电焊变压器第五单元电动机的基础知识要点：1.了解并掌握电动机种类、用途2.了解并掌握电动机结构、铭牌及拆装本单元的任务和要求:5-1 电动机的种类和用途5-2 异步电动机的结构5-3 实训：三相异步电动机的拆装5-4 三相异步电动机的工作原理5-5 电动机的铭牌和型号5-6 三相异步电动机绕组第六单元三相异步电动机的运行要点：1.了解并掌握三相异步电机启动、调速2.了解并掌握三相异步电动机反转本单元的任务和要求:6-1 三相异步电动机的启动6-2 三相异步电动机的调速（变极、变转差率、变频调速）6-3 三相异步电动机的反转与制动6-4 实训：三相异步电动机的启动、反转和制动试验第七单元单相异步电动机要点：1.了解并掌握单相异步电机原理、结构2.了解并掌握单相异步电机运行、常见故障本单元的任务和要求:7-1单相异步电动机的原理、结构及分类7-2单相异步电动机的运行7-3 单相异步电动机的常见故障及处理7-4 小功率三相电动机改为单相电动机运行第八单元直流电动机要点：1.了解并掌握直流电机原理、结构2.了解并掌握直流电机运行、性能本单元的任务和要求:8-1 直流电动机的原理、构造、分类及铭牌8-2 直流电动机基本性能分析8-3 直流电动机运行8-4 直流电动机逆运行8-5 实训：直流他励电机试验第九单元三相同步电机要点：1.了解并掌握同步发电机原理、构造2.了解并掌握同步电动机原理、启动本单元的任务和要求:9-1 同步发电机的工作原理9-2 同步发电机的基本结构及应用9-3 同步电动机的工作原理和启动方法9-4 同步电动机功率因数的调整、同步补偿机第十单元特种电机要点：熟悉各种发电机、电动机本单元的任务和要求:10-1 测速发电机10-2 伺服电动机10-3 步进电动机10-4 永磁电机10-5 直线电动机10-6 超声波电动机。
三相电动机改单相运行
1．单相异步电机较同容量的三相异步电机体积大，运行性能差，所以我国现在只做小容量的单相异步电机，现有产品功率从几瓦到1．3kW左右。
考虑到改接后电机的安全、经济运行及性价比后，原则上我们可以把1kW及以下三相异步电机改为单相电容运转式异步电机，把1．1～7．5kW三相异步电机改为单相电容启动与运转异步电机。
2．1kW及以下三相异步电机改接时，应该选用正品油浸式金属膜纸介电容做附加电容，电容的耐压必须选取450V以上。
电容量按C=14．6In选取，式中In为三相异步电机额定电流，算出数值后取整数，再寻找相适应的电容即可。
3．1kW及以下电机接线方法如图l所示。
原电机接线盒内“Y”型接法连片不动，把选好的电容C并接在Ul和V1之间，把零线接在Ul端，火线接在wl端即可；如电机反转，则接在wl端的相线不动，把原先接在u1端的零线改接在Vl端，即可改变电机转向。
4．1．1～7．5kW之间的三相异步电机改接时，也应该选用正品的油浸式金属膜纸介电容器做启动运转电容。
电容器的耐压Uc=2．2Un选取，Un为三相电机额定电压，运转电容Cp=1600*（In/Un）；启动电容CN=(2～3)CP。
以上式中：Uc表示启动、运转电容的两端所承受的电压，Cp表示运行电容器，Cn表示启动电容，In表示三相异步电机额定电流，Un表示三相异步电机额定电压。
5．1．1-7．5kW电机的接线方法如图2所示。
将原电机接线盒内的连片全部拆除，用1．5～6mm2塑铜线做特制联片。
分别把W2、V2端子，U2和W1端子相连接，相线直接接在W1端，零线接在U1端，运行电容Cp跨接在U1和V1端，启动电容Cn和速度继电器的常闭触点Sr串联后接在U1和V1端即可。
如电机反转，则W1端接相线不动，把原接在u1端的零线改接在Vl端，即可改变电机的转向。
6．图1、图2中，Qs为空气开关，型号为DZ5—20系列或其他，空气开关的热脱机动作额定电流按电机额定电流选取。
三相电机改为单相电机方法
三相电机改为单相运行介绍几种简便易行的方法，可以不改动电机内部绕组而将三相电机改为单相运行。
有6种：一、加电容法Ｙ形接法的三相异步电机按下图所示改接：△形接法的三相异步电机按下图所示改接：此时电机的输出功率为标称功率的55%～90% 。
图中Ｃ1为运行电容，C2为启动电容，都需采用电力电容器，其耐压值必须不低于450V。
C1、C2的容量可按下式估算：C1=1950I/U×cosθC2=(1～4)C1式中C的单位为（uF）；I为电机额定电流（A）；U为电机额定电压（V）；cosθ为功率因数，一般取0.5～0.7。
特别地，对于功率为1KW以下的三相异步电动机，可以不用C2，但C1数值要适当增大。
可按C1=13I估算选取，式中C1的单位为（uF），I为原电动机的额定电流（A）。
电容的容量应选合适，否则电动机不能正常运行和温升过高。
对于只有几百瓦的小功率三相异步电动机，电容容量可按C=0.06P（Y 接时）和C=0.1P（△接时）选取，式中C的单位为（uF），P为电机功率（W）。
C1、C2容量可以相同，如转速太快，可加大负荷或减小电容容量，如转速太慢，可减小负荷或加大电容容量。
二、改进的加电容法为了提高电动机的输出功率，可按下图方法接线，C1的选取同“方法一”中的C1，C2、C3、R按下式选取：C2=(2～4)C1C3=2C1R=0.25U/I三、电容、电感移相法采用一只电感（应注意电感L的载流能力）和一支电容从单相电源取得三相对称电压，按下图的方法接线，这种方法适应性较强，但要配置铁芯电感，也可以用单相自耦调压器来代替。
对于较大的电动机宜采用此法。
例如，当电机为2.2KW采用“△接”时，电容C选254uF，电感L选取78mH。
电容C，电感L 可按下式选取：C=(Ssin(60+φ)×10^6)/(1.5WU^2)L=(1.5U^2)/(WSsin(60-φ))式中C的工作电容容量为（uF）；L：电感量（H）；S：电动机额定功率（VA）；φ：电动机额定负载时的功率因数角（度）；W：角频率（W=2πF=314）四、配电阻法下图中的电阻R的选配要得当。
电机变压器模块教学实施大纲(中级)
常州冶金技师学院教育标准中级工业电气维修技术专业《电机变压器》模块教学实施大纲（中级鉴定）C YJ 03. 03（1）—2009 一说明1 模块的性质和内容本模块是维修电工专业的专业基础模块。
本模块的主要内容是：直流电机、变压器、交流异步电动机、同步电机与特种电机、单相电机。
2 模块的任务和要求通过本模块的学习，使学生（1）掌握直流电机、交流异步电动机、变压器的结构、工作原理、主要特性、使用和维护的知识；（2）了解同步电机与特种电机的结构特点，主要性能和用途；（3）培养对电机、变压器的一般试验和一般故障的分析、判断和处理的能力。
（4）了解与本课程有关设备的新技术和新工艺，初步具有查阅电机、变压器有关资料和手册的能力。
3 教学中应注意的问题本模块是一门理论性较强、实践性很丰富的课程。
针对培养中级技术工人的目标，在教学中必须切实注意理论与实践相结合；必须注意运用直观教学、现场教学、电化教学和实验教学等手段和方法，从而培养学生分析和解决生产中的技术问题的能力和实际动手能力。
4教学设备电机实验、实习设备一套._______________________________________________________________________ 常州冶金技师学院2006-07-01批准 2006-09-01实施C YJ 03. 03（1）—2009 二电机变压器模块表(见附表)第三学期（共28天）详见附表1—3C YJ 03. 03（1）—2009C YJ 03. 03（1）—2009C YJ 03. 03（1）—2009C YJ 03. 03（1）—2009模块一:变压器教学要求：（1）了解电力变压器的结构；（2）了解变压器的分类及用途；（3）理解变压器空载运行时电压平衡关系、变比公式及负载运行时的电势平衡关系、原副边能量传递关系；（4）了解变压器的外特性及损耗与效率；（5）初步掌握变压器的检修知识及一般试验方法。
缝纫机三项电如何改二项电家用
1.缝纫机三项电如何改二项电家用？你好！工业用缝纫机有用三相电的，要改为单相的可以，只要三线中的任意两线接10-20μF／400V的电容(500W以上接15μF)，在没接和有接电容的各一脚接入220V交流电即可。
接电容的另一端就反转了。
2、三相缝纫机改单相的为什么特别的响，而且速度一快电机就会停。
我那电机是750W的。
我用的电容是12微法的？请问你什么缝纫机需要750瓦的电机？我干这行20多年还没有见过用750瓦的缝纫机。
郁闷中。
请你把电机的铭牌告诉我，我会给你个满意的解决方案。
用12微法电容肯定是太小了，（要是250瓦电机还差不多）。
要注意以下几点。
1 要把三相电机的星型接法改成三角形接法。
2 电容的耐压要500伏以上。
3 如果电机是负荷启动要单独接个启动电容。
3、将370W工业缝纫机三相电机加电容改成单相要用大电容将370W工业缝纫机三相电机加电容改成单相要用大电容，电机共出了三根线，不知道是什么接法，从铭牌看只知道功率是370W，电压380V，电流1A，我接了一个20UF电容，半小时后发热严重，上网查资料电容取值，范围在最小的12UF到最大的35UF。
相差20UF，我想问的是应该用多大的，在12--35之间是电容大容易起热还是电容小容易起热？用12UF就可以了，最多不能超过15UF，你这种电动机本人改过很多，这种电动机都是星形接法的，有个最大的缺陷就是电动机很快发热，其原因很简单，通俗的说就是380V星形接法的电动机的每相绕组的额定电压为220V，但是现在还是用星形接法接到220V上面的话，那么绕组说得到的电压就只有127V，电动机出力不足，也容易发热，唯一的办法就是把原来的星形接法改为三角形接法，这种电动机的星中点已经封在绕组里了，你可以拆开电动机把星中点找出来，再引三根线出来和原来的三根线接成三角形接法。
这样搞了过后电动机比原来的电流小，出力大，功率因数也有所升高，还不容易烧。
本人给人家这样搞收费100元/台。
三相电动机改用单相运行的方法和原理
［ ］刘诚杰． 中学物 理 教师 专 业技 能》 Ｍ］ 西安： ２ 《 ［ ． 西安
出版 社． ０ ５ ７第 一 版 ： ｌ０～ １ １页 。 ２０． 第 ｏ ０
设计的这种装置 ， 其灵敏度高・ 现象 明显， 取
材方 便 ， 作 简 单 ， 激 发 学 生 浓 厚 的兴 趣 和 强 操 能
（ ９ ２ ０ ． １ Ｓ） ．０６ ６．
民 间玩 “ 蝉 ’的 多普 勒 效 应 分 析 具 叫 ’
孙 国标
绍 兴 柯 桥 中学 ， 江省 绍 兴 县 ３ ２ ３ 浙 １０ ０
“ 叫蝉 ” 一 种 用 竹 木 制 作 的 民 间玩 具 ， 是 由
在竹 筒 的底 部戳 穿 一 小 孔 ， 一 细 线 穿 孔 系牢 。 让 再取 一 根筷 子 ， 其 粗 端 用 刀 刻 一 凹槽 ， 槽 中 在 在 熔 入 少许 松 香 ， 线 的另 一 端套 在 凹槽 中可 以 自 细 由转 动 。 万 能 胶 粘 一 对 透 明薄 绢 作 为 翅膀 ， 用 稍
・
在帝 作教 具及撰 写论 文的过程 中． 至 刘诚 杰、 Ｉ 得 Ｉ Ｊ 沈
［ ］人民教育 出版社 物理 宣编著 ． 日静 普 通 高级 中学 １ 全 】 教科 书（ 必修加 选修） 物理 第二 册［ ． ． Ｍ］ 北京： 人民教育
出版 社． ０ ３ ６第 一版 ： ９ ２０． 第 ８页 ．
鸣蝉 （ 发音 体 ） 细 线 和 木 棒 构 成 （ １ 。 动 木 、 图 ）转
棒 ， 细 线 带动 鸣 蝉 做 圆周 运 动 ， 时 将 会 听 到 使 此
维普资讯
Ｖｏ ． ４ Ｎｏ ２ ５ １２ ． ７
物
理
教
学
探
(完整版)电机与变压器课程标准精选全文完整版
可编辑修改精选全文完整版电机与变压器课程标准课程名称：电机与变压器适用专业：中等职业学校电气技术应用（电气设备安装与维护）专业1．前言1．1课程性质电机与变压器是中等职业学校电气技术应用（电气设备安装与维护)专业的一门专业课程，也是电气技术应用（电气设备安装与维护)专业的一门专业必修课程.通过学习该课程，使学生对电机与变压器的基本结构、工作原理及使用维护知识有一定的了解。
主要内容包括：变压器、交流异步电动机、直流电机、同步电机与特种电机的结构、原理、主要特性及使用维护知识。
1．2设计思路以电气技术应用(电气设备安装与维护）专业中的变压器与电动机的基本操作任务为依据设置本课程。
课程内容的选取紧紧围绕完成电机与变压器课程所需的职业能力培养目标，同时充分考虑本专业中职生对相关理论知识的需要，并融入维修电工职业资格鉴定四级的相关要求。
本课程建议为120课时.2、课程目标通过本课程的学习,对电工类学生进行电机、变压器基础知识教学，使学生能够初步掌握电动机和变压器的结构、原理、特性和一般使用维护方法。
达到维修电工岗位四级职业标准的相关要求，在完成本课程相关岗位的学习任务中培养学生诚实守信、善于沟通合作的品质,并在此基础上达到以下职业能力培养目标.●掌握常用变压器的结构、工作原理、主要特性和使用维护知识.●掌握常用交流异步电动机的结构、工作原理、主要特性和使用维护知识。
●掌握常用直流电动机的结构、工作原理、主要特性和使用维护知识。
●了解同步电机与特种电机的结构、原理、主要性能和用途.●培养学生对电机、变压器进行一般检测和一般故障分析的能力。
●了解与本课程有关的新工艺、新技术。
●初步具有查阅电机、变压器有关资料和手册的能力。
3.课程内容和要求5、实施建议5、1教材编写（1）依据本课程标准编写教材，教材应充分体现任务引领、实践导向的课程设计思想。
（2）以“工作任务"为主线来设计教材，结合职业技能鉴定要求，以岗位需要即“必需、够用"为原则来确定教学内容,根据完成专业教学任务的需要来组织教材内容.（3)教材应体现通用性、实用性、先进性,要反映本专业的新工艺、新技术、新知识,教学活动的选择和设计要科学、具体、可操作。
单项电机接线方法
单项电机接线方法单相电机接线方法主要有直接启动、电容启动、启动转子实现电动机的起动，主要分为直接启动与间接启动两类。
下面将详细介绍单相电机接线的方法。
一、直接启动1. 单位相供电直接启动：单相电机的直接启动在供电环境较好的情况下适用。
直接启动方法电机起动时无法保证其起动转矩，起动过程中引起过电流。
该方法适用于起动转矩对负载要求不高的场合。
2. 单相隔离自启动：又称为“单相减压启动”、“减压交流启动法”。
该方法通过降低起动电机的电源电压来使电机以较小电流运行，通过提供相移（同步电机），来达到启动目的。
它具有启动转矩较大，起动过程较平稳的特点，但通过电动机内的启动开关，起动过程中，电动机的起动转矩还是较小的，不能在重负载情况下起动。
3. 柱形电容自启动：柱形电容自启动也称为“启动电容法”。
将一个电容C与电动机同接，使之在电动机运行时参与运行，断开电容接口，使电动机安定。
此方法能得到较大的启动转矩，但只能用于额定功率较小的电动机，对电容的选择要遵循一定规则。
4. 动力电容自启动：动力电容自启动又称为“启动电容分路法”。
其装置由定子线圈、电容器、启动电容接点、分路电容接点、运行电容接点等组成。
电动机启动后，动力电容中的电流流过首次启动电容接点，并通过第一级线圈达到电动机启动。
动力电容自启动的启动方法适用于额定电压在100V左右，起动力矩较大的电动机。
5. 并联动力电容自启动：并联动力电容自启动又称为“并联启动电容法”。
它采用两个相等容量的电容器并联于电动机两端，通过串联线圈，产生磁通势，激励转子上的异步电动机部分负荷运转起动。
二、间接启动1. 稳压器：使用稳压器进行启动，稳压器具有输出电压稳定的特性，能够较好地保证电动机起动时的电压稳定性，从而保证电动机的起动性能。
2. 变频器：变频器能够将单相交流电源转化为多相交流电源，实现对单相电动机的启动和运行控制。
通过改变变频器输出频率和电压，可以实现电动机的启动、调速和反馈等功能。
单相异步电动机的类型
单相异步电动机的类型(1)单相电阻分相异步电动机(YU,BO2，JZ系列)二极：90-1十0W，四极：60--750W将m绕组和a绕组计划成纷歧样。
m相匝数多、导线粗；a相匝数少而导线细。
m相电抗大而电阻小；a相电抗小而电阻大。
建议时S合上，m和a通入被“分相”的电流，电动机建议，当转速到达75-80%同步转速时，S主动断开。
电动机在m绕组独自驱动下作业。
曲线1为两绕组都通电的机械特性，曲线2为只需m绕组作业时的机械特性。
这种单相异步电动机两相电流相位相差不大，建议转矩较小Tst=(1.1-1.8)TN。
改动转向的办法：独自改动m（或许a）绕组的通电极性。
(2)单相电容分相建议电动机(YC，CO2，JY系列)二极：180-3700W；四极：120-3700W；六极：250-2200W给a绕组中串接一个建议电容C，使得2绕组的阻抗纷歧样，到达分相的意图。
利益：(1)装备适宜的电容器能够使得m相和a相绕组的电流相位差挨近90度。
(2)这种电机的a绕组匝数不受绑缚，能够做成与m 绕组相同，然后在起动时得到较为挨近圆形的旋转磁势，跋涉建议转矩。
(3)构成电流较小，即建议电流较小，而建议转矩较大，适宜适对建议转矩恳求较高的负载。
(3)单相电容作业异步电动机(YY，DO2，JX系列)二极：40-2000W，四极：25--1500W没有开关，a绕组不只参与建议，并且参与作业。
实习上是两相作业电机。
作业时气隙磁势挨近圆形。
电机的作业功用较好，功率因数、功率、过载才调都比电阻分相或许电容分相建议的单相电动机好。
副绕组要依照长时刻作业的计划规范计划。
别的，由于阻抗跟着转速改动，圆形建议和圆形作业难以统筹，所以该类电动机建议功用不如电容分相建议单相异步电动机。
(4)单相电容建议兼作业(双值电容)异步电动机(YL系列)二极：370-3000W，四极：250--3000W为了打败电容作业电动机不能统筹圆形建议和圆形作业的缺憾，在a绕组中选用两个并联的电容器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

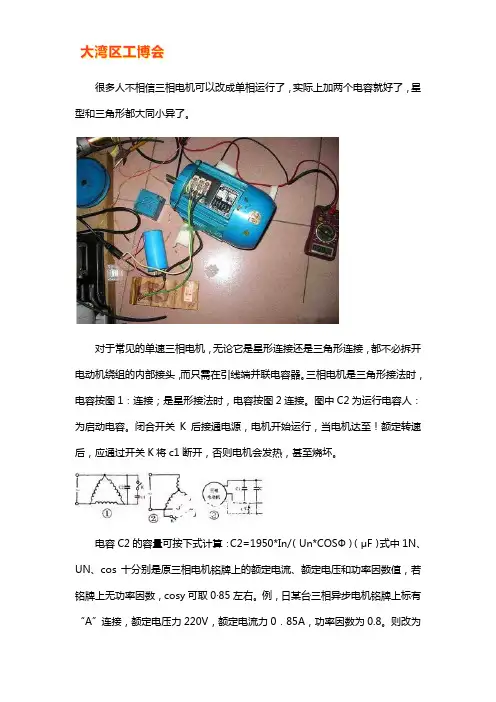

小功率三相电动机改为单相电动机运行
各种电动机均是按照一定的运行条件设计制造而成的,只有按照设计规定的条件下运行,电动机的性能才能达到最佳状态。
然而在生产当中,如果有单向电动机突然损坏而无备件时,可以将小功率三相电动机改接成单向电动机使用(常用于1kW以下电动机)。
三相电动机改成单向电动机后,运行
由三相异步电动机改接而成的单相电动机,比普通三相电动机具有较好的启动特性、运行特性和较高的功率因数,在缺少三相电源的情况下实现三相电动机单相(220V)运行具有一定的实用价值.
单相异步电机较同容量的三相异步电机体积大，运行性能差，所以我国现在只做小容量的单相异步电机，现有产品功率从几瓦到 1．3kW 左右。
考虑到改接后电机的安全、经济运行及性价比后，原则上我们可以把 1kW 及以下三相异步电机改为单相电容运转式异步电机，把 1．1～7．5kW 三相异步电机改为单相电容启动与运转异步电机。
1kW 及以下三相异步电机改接时，应该选用正品油浸式金属膜纸介电容做附加电容，电容的耐压必须选取 450V 以上。
电容量按 C=14．
6In 选取，式中 In 为三相异步电机额定电流，算出数值后取整数，再寻找相适应的电容即可。
1kW 及以下电机接线方法：原电机接线盒内“Y”型接法连片不动，把选好的电容 C 并接在 Ul 和 V1 之间，把零线接在 Ul 端，火线接在 wl 端即可；如电机反转，则接在 wl 端的相线不动，把原先接在 u1 端的零线改接在 Vl 端，即可改变电机转向。
2千瓦以上三相异步电机改接时，也应该选用正品的油浸式金属膜纸介电容器做启动运转电容。
电容器的耐压 Uc=2．2Un 选取，Un 为三相电机额定电压，运转电容 Cp=1600*（In/Un）；启动电容 CN=(2～3)CP。
以上式中：Uc 表示启动、运转电容的两端所承受的电压，Cp 表示运行电容器，Cn 表示启动电容，In 表示三相异步电机额定电流，Un 表示三相异步电机额定电压。
将原电机接线盒内的连片全部拆除，用 1．5～6mm2 塑铜线做特制联片。
分别把 W2、V2 端子，U2 和 W1 端子相连接，相线直接接在 W1 端，零线接在 U1 端，运行电容 Cp 跨接在 U1 和 V1 端，启动电容 Cn 和速度继电器的常闭触点 Sr 串联后接在 U1 和 V1 端即可。
如电机反转，则 W1 端接相线不动，把原接在 u1 端的零线改接在 Vl 端，即可改变电机的转向。
对于１ｋＷ以下的小功率三相异步电动机，不仅可以作三相运行，而且也可以作单相运行。
１．电动机单相运行时的连接方式
（１）三相绕组的三角形连接
如图１所示。
将电容器并接在三相绕组的任意一相两端（图中接在Ｕ相两端），然后２２０Ｖ市电加在电容Ｃ的一端和Ｖ２与Ｗ１的交点处。
这样，电机就可旋转，如需改变电机旋转方向，则可按图２所示连接，将市电从电容器的一端调换到另一端即可。
（２）三相绕组的星形连接
将电容器接在任意两个端子上（如图３中接Ｖ１、Ｕ１），２２０Ｖ市电则加在余下的端子Ｗ１和电容Ｃ的任一端上。
这样，电机就可旋转。
如需改变电机转向，则将市电的一端从Ｕ１换接到Ｖ１端即可（如图４所示）。
２．电容器的容量选择
小型三相异步电动机作单相运行时，所选电容容量一定要合适，若太小则旋转无力，启动困难；太大则回路电流过大，导致电机过热。
一般电容容量值选择如附表所示。
如果不查表，也可以按经验公式获得：当星形连接时，所需电容容量Ｃ（Μｆ）＝Ｐ（Ｗ）／１７，Ｃ的单位是μＦ，Ｐ的单位是Ｗ；当用作三角形连线时，所选电容容量Ｃ（μＦ）
＝Ｐ（Ｗ）／１０。
