Revit2015基本操作说明)

Revit2015中文版基础教程房间和面积

第11章
房间和面积
房间和面积是建筑中重要的组成部分，使用房间、面积和颜色方案规划建筑的占用和使用情况，并执行基本的设计分析。

本章主要介绍了如何使用房间工具为项目添加房间并在视图中生成房间图例，以更直观地表达项目房间分布信息。

房间面积、颜色图例等均与项目模型关联，当修改模型后房间面积信息将同时自动修正。

本章学习目的：
（1）掌握房间的创建方法。

（2）熟悉房间边界的包含内容。

（3）掌握房间图例的创建方法。

（4）掌握面积平面的创建方法。

11.1 房间
为统计设计项目的房间分布、房间面积等房间信息，可以使用Revit的房间工具创建房间，配合房间标记和明细表视图统计项目房间信息。

房间属于模型对象类别，可以像其他模型对象图元一样使用房间标记提取并显示房间各参数信息，如房间名称、面积、用途等。

11.1.1 创建与选择房间
只有闭合的房间边界区域才能创建房间对象。

Revit可以自动搜索闭合的房间边界，并在房间边界区域内创建房间。

打开光盘文件中的“职工食堂-房间
.rvt”项目文件，切换至F1平面视图中。

单击【房间和面积】面板下拉按钮展开该面板，选择【面积和体积计算】选项，打开【面积和体积计算】对话框。

(完整版)Revit入门教程(一看就会)要点

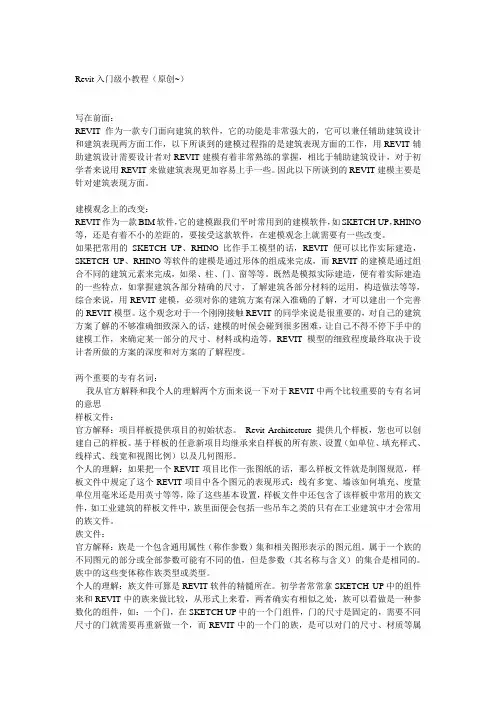

Revit入门级小教程（原创~）写在前面：REVIT作为一款专门面向建筑的软件，它的功能是非常强大的，它可以兼任辅助建筑设计和建筑表现两方面工作，以下所谈到的建模过程指的是建筑表现方面的工作，用REVIT辅助建筑设计需要设计者对REVIT建模有着非常熟练的掌握，相比于辅助建筑设计，对于初学者来说用REVIT来做建筑表现更加容易上手一些。

因此以下所谈到的REVIT建模主要是针对建筑表现方面。

建模观念上的改变：REVIT作为一款BIM软件，它的建模跟我们平时常用到的建模软件，如SKETCH UP，RHINO 等，还是有着不小的差距的，要接受这款软件，在建模观念上就需要有一些改变。

如果把常用的SKETCH UP、RHINO比作手工模型的话，REVIT便可以比作实际建造，SKETCH UP、RHINO等软件的建模是通过形体的组成来完成，而REVIT的建模是通过组合不同的建筑元素来完成，如梁、柱、门、窗等等。

既然是模拟实际建造，便有着实际建造的一些特点，如掌握建筑各部分精确的尺寸，了解建筑各部分材料的运用，构造做法等等，综合来说，用REVIT建模，必须对你的建筑方案有深入准确的了解，才可以建出一个完善的REVIT模型。

这个观念对于一个刚刚接触REVIT的同学来说是很重要的，对自己的建筑方案了解的不够准确细致深入的话，建模的时候会碰到很多困难，让自己不得不停下手中的建模工作，来确定某一部分的尺寸、材料或构造等。

REVIT模型的细致程度最终取决于设计者所做的方案的深度和对方案的了解程度。

两个重要的专有名词：我从官方解释和我个人的理解两个方面来说一下对于REVIT中两个比较重要的专有名词的意思样板文件：官方解释：项目样板提供项目的初始状态。

Revit Architecture 提供几个样板，您也可以创建自己的样板。

基于样板的任意新项目均继承来自样板的所有族、设置（如单位、填充样式、线样式、线宽和视图比例）以及几何图形。

Revit基本操作命令

Revit基本操作命令一、文件类型：项目样板rte：项目rvt：用建筑样板做轴网标高、体量族样板rft：公制常规模型族（构件集）rfa:可载入族、系统族、内建族二、用户界面1、应用程序菜单：打开和新建，设置背景颜色，快捷键，文件位置2、快速访问工具栏：细线模式，打开和保存，3、信息中心4、功能区功能区上的选项卡：建筑、插入、注释、体量和场地、视图、管理、修改功能区上的上下文选项卡：选中图元、执行命令进入上下文选项卡5、选项栏:执行命令开启选项栏6、“属性”选项板类型选择器：选择和替换族类型编辑类型：打开编辑族类型参数实例属性：编辑族实例属性7、项目浏览器：所有视图、图纸等，双击切换视图8、状态栏：提示操作9、视图控制栏：比例、详细程度、视觉样式、视图裁剪、临时隐藏、显示隐藏10、绘图区域：常用快捷键：按住（shift+滚轮）：动态观察，按住滚轮：平移，转动滚轮：缩放墙：W A修剪：TR门：DR窗：WN对齐：AL移动：MV复制：CO三、基本绘图技能1图元架构：模型、基准、视图专有2图元层级：类别、族、类型、实例3图元的选择：单选：鼠标拾取图元的轮廓线，点击左键（多个图元轮廓线重叠，使用TAB键切换选择）多选：ctrl+单选框选：按住左键从左往右拉框选择触选：按住左键从右往左拉框选择滤选：框选/触选后打开过滤器（上下文选项卡）链选：使用TAB键切换选择链，然后单击左键类选：单选一个图元，右键后选择全部实例（视图中/项目中）4图元的编辑：对齐、修剪、拆分:先执行命令，再选中图元移动、偏移、镜像、复制、阵列:先选中图元再执行命令临时尺寸标注的使用:5上下文选项卡模式：选中图元、执行命令进入上下文选项卡（退出按ESC）6草图编辑模式：进入编辑草图模式（楼板轮廓、墙轮廓、屋顶轮廓、楼梯创建编辑、体量创建、族形体创建、洞口轮廓、），退出点击“绿色勾”完成编辑模式。

7视图控制：视图可见性：视图——可见性——勾选显示视图控制栏：比例、详细程度、视觉样式、临时隐藏、显示永久隐藏细线模式：快速访问工具栏导航栏：全局导航、viewcube三维剖面框：三维视图属性“剖面框”平面视图范围：楼层平面属性“视图范围”四、建筑选项板：1、基准选项卡：标高、轴网2、构建选项卡（1）墙、幕墙网格、竖挺（2）门、窗（3）屋顶、楼板、天花板（4）柱、构建集3、楼梯坡道选项卡：楼梯、扶手4、房间和面积选项卡：房间、房间分割；面积、面积边界；颜色方案5、洞口：6、工作平面：参照平面，设置工作平面五、插入选项板：1、贴花2、导入CAD3、载入族六、注释选项板1、尺寸标注2、标记3、颜色填充图例七、体谅和场地选项板1、内建体量2、场地建模八、视图选项板1、可见性VV2、三维视图：相机、漫游、三维3、平面视图4、图纸5、窗口：切换窗口，用户界面九、管理选项板项目信息设置十、修改选项板1、剪贴板2、几何图形3、修改。

Revit2015基本操作说明

Revit2015基本操作说明目录一、Revit2015软件界面说明 (3)二、Revit2015软件简单操作 (7)1、打开文件 (7)2、调整和查看视图 (8)3、制作和查看剖面 (11)4、查看构件尺寸 (12)5、链接和导入CAD平面 (15)6、链接Revit模型 (15)7、查看图纸 (17)8、查看标高和高程坐标 (17)9、导出文件 (19)三、Revit2015软件常用快捷键 (21)一、 Revit2015软件界面说明Revit2015界面主要包括应用程序菜单、快速访问工具栏、信息中心、功能区、选项栏、项目浏览器、绘图区域、视图控制栏、状态栏等几个区域。

1、应用程序菜单应用程序菜单主要实现多个文件同时操作，还可以使用更高级的操作如“导出”和“发布”等。

（1）快速访问工具栏快速访问工具栏主要用于显示常用工具，在操作过程中可以更快应用程序菜单选项卡功能区信息中心绘图区域视图控制栏项目浏览器属性选项栏上下文选项卡的找到要使用的命令，快速访问工具栏上的命令进行自定义，添加一些常用的命令。

快速访问工具栏快速访问工具栏空白处，选择自定义快速访问工具栏进行编辑。

2、功能区创建或打开文件时自动显示，并提供创建文件时所需要的全部工具通过拖拽等方式，自定义功能区排列顺序，也可以最小化功能区，从而最大程度的使用绘图区域。

3、选项栏选项栏位于功能区下方，其内容根据当前命令或所选图元变化。

4、属性将现有图元改成其他类型。

5、项目浏览器项目浏览器用于显示所有视图、明细表、图纸、族、组、链接的revit模型等其他逻辑层次，展开和折叠各分支时显示下一层项目。

6、绘图区域Revit中的绘图区域显示的是当前项目的视图（以及图纸和明细表），每次打开项目中的某一视图时，默认情况下此视图显示在其他打开的视图之上，其他视图扔处于打开状态，但是在当前视图的下面。

7、视图控制栏视图控制栏位于revit窗口底部，状态工具栏之上，通过它可以快速访问绘图区域的功能。

revit2015培训教程第一节RevitArchitecture基础知识

系统设置菜单选项
常规存盘时间默认视图用户界面工具和分析
选项卡设置
文件位置用户文件
样板文件族样板目录
渲染素材
检查拼写
Revit 参数配置
捕捉设置
菜单：管理捕捉
Revit 参数配置
项目设置
管理其它设置
材质线型
注释
……
样板文件
*.rte
类似CAD的acad.dwtBiblioteka 目录BIM特性
BIM支持建筑师在施工前更好地预测竣工后的建筑，使他们在
如今日益复杂的商业环境中保持竞争优势。
Autodesk Revit
Architecture软件专为建筑信息模型 (BIM)而构建。BIM是以从设计、施工到运营的协调、可靠的项目信息为基础而构建的集
成流程。通过采用BIM，建筑公司可以在整个流程中使用一致
Revit 基本术语
实例
“实例”是放置在项目中的实际项，在建筑（模型实例）或
图纸（注释实例）中有特定的位置。实例是族中类型的具体例证，是类型模型的具体化。
实例是唯一的，但任何类型可以有许多相同的实例，在设计
中定义在不同的部位。
提示：
族理解成”模具“，实例理解成”生成一个产品“；与计算机专业的”类“”实例“联系理解；
2.Revit 基本术语 3.Revit 参数配置 4.Revit快速入门 5.思考题
Revit含义

Revit是Autodesk公司一套系列软件的名称。Revit系列软件是专为建筑信息模型(BIM)构建的，可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。
BIM含义

BIM软件

Revit 基本术语

盈建科Revit2015产品用户手册0908

三维BIM软件YJK-REVIT用户手册北京盈建科软件股份有限公司2015.09第一章概述第一章概述全三维的设计模式，全专业的信息集成以及建筑全生命周期的数据管理让Revit在建筑行业迅速的普及，但是Revit提供的计算手段并不能满足国内结构设计工程师的设计要求，从而使结构专业在整个三维信息模型链条中变成了一个数据孤岛。

目前结构专业仍然无法实现结构信息和RevitBIM模型的信息直接共享，大量的结构信息无法直接协同应用，结构计算模型和BIM模型两套数据的存在大大的降低了BIM 在结构领域的应用效率。

为了解决结构专业在BIM应用中存在的问题，YJK-REVIT产品（如图1.1）提出了一套可行的解决方案，最大程度实现YJK结构设计模型和Revit三维结构模型的信息共享。

图1.1 YJK-REVIT产品YJK-REVIT产品主要分为模型控制、模板图、施工图和三维钢筋四个部分的内容，实现了模型几何定位、结构计算信息、构件钢筋信息、施工图绘制以及三维实体钢筋的数据传递和共享。

1、模型控制完成YJK结构计算模型和Revit三维BIM模型的的信息共享，主要实现了上部结构、基础、配筋以及钢结构模型数据的一键式传递，并且通过完善的模型更新机制保证了结构计算数据和Revit数据的无缝传递。

2、模板图实现了楼层表、截面尺寸、楼板厚度及错层等结构标注信息在Revit当中的自动生成。

并且提供了详细的参数可以供客户对绘图比例、字体尺寸等参数信息进行调整。

3、施工图利用Revit的标注族完成YJK中梁、柱、剪力墙、楼板的平法施工图的绘制。

4、三维钢筋借助于YJK的后台数据驱动实时生成构件三维钢筋，并且在三维钢筋的参数上挂接相应的钢筋属性，大大提高了三维钢筋的生成效率以及钢筋信息的实用性。

第二章模型关联第二章模型关联模型关联是进行软件操作的第一步，主要实现了当前文档下的Revit模型和需要操作的YJK结构模型的关联，模型关联后在Revit下所有操作的数据源均来自于所关联的YJK文件。

Revit基本操作说明

Revit2015基本操作说明目录一、Revit2015软件界面说明 (3)二、Revit2015软件简单操作 (7)1、打开文件 (7)2、调整和查看视图 (8)3、制作和查看剖面 (11)4、查看构件尺寸 (12)5、链接和导入CAD平面 (15)6、链接Revit模型 (15)7、查看图纸 (17)8、查看标高和高程坐标 (17)9、导出文件 (19)三、Revit2015软件常用快捷键 (21)一、 Revit2015软件界面说明Revit2015界面主要包括应用程序菜单、快速访问工具栏、信息中心、功能区、选项栏、项目浏览器、绘图区域、视图控制栏、状态栏等几个区域。

1、应用程序菜单应用程序菜单主要实现多个文件同时操作，还可以使用更高级的操作如“导出”和“发布”等。

（1）快速访问工具栏快速访问工具栏主要用于显示常用工具，在操作过程中可以更快的找到要使用的命令，快速访问工具栏上的命令进行自定义，添加一些常用的命令。

应用程序菜单选项卡功能区信息中心绘图区域视图控制栏项目浏览器属性选项栏上下文选项卡快速访问工具栏快速访问工具栏空白处，选择自定义快速访问工具栏进行编辑。

2、功能区创建或打开文件时自动显示，并提供创建文件时所需要的全部工具通过拖拽等方式，自定义功能区排列顺序，也可以最小化功能区，从而最大程度的使用绘图区域。

3、选项栏选项栏位于功能区下方，其内容根据当前命令或所选图元变化。

4、属性将现有图元改成其他类型。

5、项目浏览器项目浏览器用于显示所有视图、明细表、图纸、族、组、链接的revit模型等其他逻辑层次，展开和折叠各分支时显示下一层项目。

6、绘图区域Revit中的绘图区域显示的是当前项目的视图（以及图纸和明细表），每次打开项目中的某一视图时，默认情况下此视图显示在其他打开的视图之上，其他视图扔处于打开状态，但是在当前视图的下面。

7、视图控制栏视图控制栏位于revit窗口底部，状态工具栏之上，通过它可以快速访问绘图区域的功能。

Revit2015基本操作说明书

5、选项栏
6、
选项栏位于功能区下方，其内容根据当前命令或所选图元变化。
7、属性
8、
将现有图元改成其他类型。
9、项目浏览器
10、
项目浏览器用于显示所有视图、明细表、图纸、族、组、链接的revit模型等其他逻辑层次，展开和折叠各分支时显示下一层项目。
11、绘图区域
12、
Revit中的绘图区域显示的是当前项目的视图（以及图纸和明细表），每次打开项目中的某一视图时，默认情况下此视图显示在其他打开的视图之上，其他视图扔处于打开状态，但是在当前视图的下面。
对齐尺寸标注
DI
注释>尺寸标注;修改>测量;创建>尺寸标注;上下文选项卡>尺寸标注;快速访问工具栏
可见性/图形
VG&VV
视图>图形
细线;细线
TL
视图>图形;快速访问工具栏
对齐
AL
修改>修改
移动
MV
修改>修改
偏移
OF
修改>修改
复制
CO&CC
修改>修改
镜像-拾取轴
MM
修改>修改
镜像-绘制轴
DM
修改>修改
在任意视图内选择一个构件，在右侧属性栏内查看其属性
3）查看详细属性信息
4）
点击属性栏内的编辑类型，可以查看构件全部属性类型
5）尺寸标注
6）
使用“注释”栏中相应命令，可对构件进行尺寸标注
对齐标注
在选项栏中点击按钮，选择参照点，鼠标拾取每个尺寸界限位置，例如轴网、墙体等，向外拉出尺寸线后单击放置尺寸标注。
2）
调整前调整后
3）打开平面、立面、三维视图并平铺视图

Revit2015 安装说明

REVIT2015安装说明一、安装注意事项：1.安装的时候WIN7要以管理员程序运行。

2.安装的软件包路径上不能有中文名字。

3.软件安装路径最好默认，不用有中文名字。

例如：二、解压缩安装包，双击setup.exe进行安装，如果是不兼容系统，可试着对Setup.exe单击后右键选择属性，选择兼容性，勾选以兼容模式运行这个程序，选择相应的系统，并在下方勾选以管理员身份运行此程序。

三、输入序列号和安装密匙：Autodesk系列软件2015版本可以使用的序列号： 666-69696969, 667-98989898, 400-45454545 066-66666666Autodesk Revit 2015Product Key：829G1 – Revit 20151.选择安装2．接受协议3．输入序列号和密匙，也可勾选网络激活四、设置安装路径以及检查安装条件是否符合1．在左边蓝色感叹号中将鼠标移动过去会有相应的提示，如果您下载的是我的离线安装包则出现蓝色感叹号，这里只需要直接安装即可，如果是出现黄色感叹号，则是提示您的安装包并非离线安装包会进行在线下载，如果出现红色感叹号，证明不满足安装需求，请根据提示，满足后再进行安装。

2．设置安装路径，选择安装的时候会提示您C盘虚拟空间是否满足，如果不满足请将C盘扩充到满足为止，可采用相应的无损硬盘空间分割工具，将其他盘多余的空间给C盘。

这里的空间不是指安装空间，安装空间在右下角有提示，根据放置的路径进行安装。

3.接下来就是安装过程，这里大伙无需断网，本安装包是离线安装包，包含软件自带族库与样板文件，如丢失，请下载：“小章鱼-章溢威”上传的族库样板文件，进行文件路径覆盖。

二、激活：1.出现一下窗框，勾选后并同意2.安装完成后，第一次打开软件会有点慢，出现激活画面。

1）点选激活(Activate)2）出现用户ID错误，这里可以无视，选择“关闭”，然后再点激活，也可关掉软件再打开。

Revit操作案例操作手册

R e v i t操作案例——广联达案例工程二、软件介绍2.1菜单选项设置双击打开软件，首先打开左侧主菜单栏，下角选项。

可以设置文件保存时间、保存位置、界面颜色等常规设置。

保存时间：Revit中即时保存文件，根据保存时间存为不同版本，方便用户查看并使用不同的版本，所以我们保存时要建一个文件夹方便查看不同版本的文件。

保存位置：文件保存位置主要是项目样板文件，项目文件以及族库的位置，都是软件安装时默认的位置不建议修改，如果自己自建样板和族时要保存到库里以便后续使用。

绘图板颜色：正常打开时绘图板背景是白色的，不利于看图。

在选项中图形颜色中选择反转背景色，就会变成黑色背景。

2.2应用程序菜单提供对常用文件操作的访问，例如“新建”、“打开”和“保存”。

还允许您使用更高级的工具（如“导出”和“发布）来管理文件。

单击??打开应用程序菜单。

要查看每个菜单项的选择项，请单击其右侧的箭头。

然后在列表中单击所需的项。

作为一种快捷方式，您可以单击应用程序菜单中（左侧）的主要按钮来执行默认的操作。

最近使用的文档在应用程序菜单上，单击“最近使用的文档”按钮，可以看到最近所打开文件的列表。

使用该下拉列表可以修改最近使用的文档的排序顺序。

使用图钉可以使文档始终留在该列表中，而无论打开文档的时间距现在多久。

打开的文档在应用程序菜单上，单击“打开的文档”按钮，可以看到在打开的文件中所有已打开视图的列表。

从列表中选择一个视图，以在绘图区域中显示。

快速访问工具栏快速访问工具栏包含一组默认工具。

您可以对该工具栏进行自定义，使其显示您最常用的工具。

主要包括打开、保存、撤销、注释、字体、三维、剖面，切换视图等常用命令。

2.3软件操作1.新建项目新建项目有三种方式。

第一种，打开软件初始界面有直接的新建项目。

第二种打开应用程序菜单栏，选择新建项目。

第三种就是直接在软件操作界面打开项目样板文件，直接建立项目。

2.样板文件的选择：通常revit设计时建筑和结构是分开的，所以建筑师和结构师分别采用不同的样板文件。

revit2015安装简介1

双击：安装程序
弹出解压文件选择路径，此处为安装包的位置，不是安装程序的位置，可选择任意非C盘位置（自己能找到即可，在程序安装之后即可删除）
解压后软件可能直接进入安装模式
点击“安装”
下一步
出现安装序列号及密钥
序列号：666-66666666
密钥：829G1
详细参看截图
点击下一步继续
弹出安装选项，如下图进行设置
点击“安装”
程序自动安装，大约时间15到20分钟左右（时间主要和大家的电脑配置和网速有关），大家安装的时候一定要保持网络的链接。

打开软件，（首次启动时间比较长），弹出询问对话框，如下图：
点击“我同意”继续
软件启动后，会弹出“激活窗口”点击“激活”
如下图，此时
注意不要点击“下一步”，而是点击“上一步”
软件会再次弹出激活界面，点击”激活”
此时软件弹出一个包含下列信息的激活窗口，如下图：。

Revit操作手册(土建)

REVIT操作手册（土建）目录1、新建项目 (1)2、项目样板文件 (10)3、建模标准流程 (11)3.1 获取项目文件 (11)3.2 标高 (13)3.3 轴网 (16)3.4 柱、墙（结构） (18)3.5 梁 (23)3.6 楼板 (27)3.7 结构综合 (27)3.8 建筑面层（建筑做法） (28)3.9 建筑墙 (28)3.10 其他 (28)4、图纸检查 (36)4.1 结构 (36)4.2 建筑 (37)4.3 问题清单 (38)5、模型交付 (39)5.1 协同工作 (39)5.2 模型检查 (39)5.3 二次修改 (39)1、新建项目第一步：打开Revit，找到新建项目选项按钮，点击“项目”，如下：图1.1-1找到新建项目按钮完成以上操作，转到第二步：第二步：新建项目对话框中选择“项目”选项，并点击“浏览”，如下：图1.1-2 选择新建项目完成以上操作，转到第三步：第三步：在选择样板对话框中找到项目样板文件（后缀为.rte），选中并点击“打开”，如下：图1.1-3 找到项目样板文件完成以上操作，转到第四步：第四步：在新建项目对话框中可以看到项目样板文件（后缀.rte的文件），点击“确定”按钮，如下：图1.1-3 完成项目新建图1.1-4 新建项目文件完成以上操作，转到第五步；第五步：将生成的项目文件另存到“bimteam”中所属项目的DESIGN文件夹中，如下：图1.1-5 另存项目文件对项目文件进行重新命名，并点击“保存”，如下：图1.1-6 项目文件重新命名完成以上操作，转到第六步；第六步：在协作面板中找到“协作”并点击，如下：图1.1-7 中心模型文件制作步骤一选择“Collaborate within your network”选项，并点击“OK”按钮，完成工作分享如下：图1.1-8 中心模型文件制作步骤二再对项目文件进行保存，由项目文件制作中心模型文件完成，如下：图1.1-9 中心模型文件制作步骤三在下拉菜单中“同步并修改设置”图标变为彩色，即中心模型已经在制作完成，如下：图1.1-10 中心模型文件完成以上操作，转到第七步；第七步：在协作面板中点击“工作集”，并在工作集对话框中点击“新建”按钮，新建工作集，如下：图1.1-11 新建工作集步骤一在工作集对话框中点击“新建”按钮，如下：图1.1-12 新建工作集步骤二在新建工作集对话框中输入新工作集名称：结构，点击“确定”按钮，重复新建工作集，完成新工作集：建筑，如下：图1.1-13 新建工作集步骤三完成工作集新建后，点击“确定”按钮，如下：图1.1-14 新建工作集步骤四在弹出的指定活动工作集对话框中点击“是”，如下：图1.1-15 新建工作集步骤五新建工作集后，点击“同步并修改设置”，在弹出的对话框中点击“确定”，完成同步，如下：图1.1-16 同步新建工作集内容点击协作面板中的“工作集”，在工作集对话框中，将所有存在的工作集中的“可编辑”属性均改为“否”，点击“确定”，如下：图1.1-17 修改工作集可编辑属性完成以上操作后，再次对文件进行同步，同步后土建项目文件已经新建完成。

第2章 Revit基本操作

第2章 REVIT基本操作
高等教育出版社
目录
CONTENTS
01
用户界面
02
03
视图控制
图元基本操作
01
用户界面
2.1 用户界面
一、应用程序菜单
单击左上角“应用程序菜单”按钮可以打开应用程序菜单列表。 “应用程序菜单”按钮类似于传统界面下的“文件”菜单，可以单击各菜单右侧的箭头查看每个菜单项的展开选择项，然后再单击列
如果工具按钮中存在下拉箭头，直接单击工具将执行最常用的工具，即列表中第一个工具。
2.1 用户界面
Revit根据各工具的性质和用途，分别组织在不同的面板中。如果存在与面板中工具相关的设置选项，则会在面板名称栏中显示斜向箭头设置按钮。单击该箭头，可以打开对应的设置对话框，对工具进行详细的通用设定。
表中各选项执行相应的操作。
2.1 用户界面
2.1 用户界面
单击“应用程序菜单”右下角的“选项”按钮，可以打开“选项”对话框。在“用户界面”选项中，用户可根据自己的工作需要自定义出现在功能区域的选项卡命令，并自定义快捷键。
2.1 用户界面
二、功能区
功能区提供了在创建项目或族时所需要的全部工具。功能区主要由选项卡、工具面板和工具组成。
2.1 用户界面
四、选项栏
选项栏默认位于功能区下方。用于设置当前正在执行的操作的细节。选项栏的内容比较类似于 AutoCAD的
命令提示行，其内容因当前所执行的工具或所选图元的不同而不同。可以根据需要将选项栏移动到 Revit窗口的
底部，在选项栏上单击鼠标右键，然后选择“固定在底部”选项即可。
2.1 用户界面
多数项目至少包含一个楼层/结构平面。楼层/结构平面视图在创建项目标高时默认可以自动创建对应的楼层平面视图。

Revit2015中文版基础教程详图设计

第13章详图设计Revit是一款建筑信息建模程序，可以将项目构造为现实世界中物理对象的数字表示形式。

但是，在利用Revit软件进行三维建模设计时，不是每一个构件或构件的细部特征都需要通过三维的方式来实现。

建筑师和工程师可以创建标准详图，将设计信息传递给施工方。

详图是搭建建筑设计和实际建筑之间的桥梁。

本章主要介绍详图设计的主流知识点，通过系统地阐述详图索引视图以及详图视图的创建和编辑方法，使用户对详图设计有全面而深刻的了解与认识。

本章学习目的：（1）掌握详图索引视图的创建方法。

（2）掌握详图索引视图的编辑方法。

（3）熟悉并认识详图的分类。

（4）掌握详图视图的创建方法。

（5）掌握详图视图的编辑方法。

13.1 详图索引在施工图设计过程中，用户可以向平面视图、剖面视图、详图视图或立面视图中添加详图索引。

且在这些视图中，详图索引标记将链接至详图索引视图。

在Revit中，用户可以创建详图索引视图和参照详图索引视图，现分别介绍如下。

13.1.1 创建详图索引视图当需要提供有关建筑模型中某一部分的详细信息，或者提供有关父视图中某一部分的更多或不同信息时，用户可以创建相应详图索引】选框右侧的详图索引标头，即可查看创建的矩形详图索引视图。

2．手绘详图索引视图打开建筑模型的相应视图，然后切换至【视图】选项卡，在【详图索引】下拉列表中单击【草图】按钮，系统将打开相应的选项栏，如图13-2所示。

此时，利用【绘制】和【修改】选项板中的相应工具在视图中的指定位置绘制详图索引区域即可。

用户同样可以通过双击索引框右侧的详图索引标头来查看创建的详图索引视图。

13.1.2 创建参照详图索引视图参照详图索引是参照现有视图的详图索引。

在添加参照详图索引时，Revit 不会在项目中创建视图，而是创建指向指定的现有视图的指针。

用户可以将参照详图索引放置在平面、立面、剖面、详图索引和绘图视图中，且多个参照详图索引可以指向同一视图。

打开要在绘图视图中添加详图索引的视图，然后切换至【视图】选项卡，在【详图索引】视图效果放置索引框图13-1 创建矩形详图索引视图图13-2 手绘详图索引视图。

Autodesk Revit 2015 工作集设置

Autodesk Revit 2015 工作集设置
Revit 工作集设置步骤
一、中心文件位置第一台电脑创建工作集来决定文件的位置
二、其他依附于中心文件的文件位置第二台电脑或第N台电脑依附于中心文件所创建的文件位置
一、中心文件位置创建步骤
①、第一台电脑打开所需要创建工作集的文件（.rvt）
①、第二台电脑打开服务器（相对）上第一台电脑所创建工作集的文件（.rvt ）,直接“另存为”到本地。
二、其他依附于中心文件的文件位置
②、点击上图其中一个命令，而后点击“新建”按钮，如下图所示。
二、其他依附于中心文件的文件位置
③、如上图在新建工作集面板中输入相对应的专业，而后点击“确定”按钮，如下图所示。
二、其他依附于中心文件的文件位置
④、回到主面板中，然后点击左上角“中心同步”按钮，确认是否依附于中心文件，如下图所示。
二、其他依附于中心文件的文件位置
⑤、再次回到主面板中，点击最下方工作集选项框，选择自己所对应的工作集，如下图所示。第三台……第N台电脑工作集创建同第二台电脑。
一、中心文件位置创建步骤
⑥、完成以上步骤出现下图框选所示，“中心同步”按钮为亮显状态。
Revit 工作集设置步骤
一、中心文件位置第一台电脑创建工作集来决定文件的位置
二、其他依附于中心文件的文件位置第二台电脑或第N台电脑依附于中心文件所创建的文件位置
二、其他依附于中心文件的文件位置
一、中心文件位置创建步骤
②、点击上图所框选的其中一个命令，其后出现如下图所示，点击“确定”。
一、中心文件位置创建步骤
③、其后，出现下图工作面板，点击“确定”。
一、中心文件位置创建步骤

Revit基础操作

1.2 Revit基础操作
项目样板是 Revit工作的基础。在项目样板中预设了新建项目的所有默认设置，包括长度单位、轴网标高样式、墙体类型等。
在“选项”对话框中，切换至“文件位置”选项，可以查看 Revit中各类项目所采用的样板设置。在对话框中，还允许用户添加新的样板快捷方式，浏览指定所采用的项目样板。
栏中的“Help”按钮或按键盘 F1键，打开帮助文档进行查阅。
目前，Revit 2015帮助文档以在线的方式查看，因此必须连接Internet才能正常查看帮助文档。
1.2 Revit基础操作
还可以通过单击“应用程序菜单”按钮，在列表中选择“新建→项目”选项，将弹出“新建项目”对话框。除可以选择已有的样板快捷方式外，还可以单击“浏览”按钮指定其他样板文件创建项目。
1.2 Revit基础操作
三、使用帮助与信息中心
Revit提供了完善的帮助文档系统，以方便用户在遇到使用困难时查阅。可以随时单击“帮助与信息中心”
Revit基础操作
1.2 Revit基础操作
一、Revit的启动
Revit是标准的 Windows应用程序。可以像其
他 Windows软件一样通过双击快捷方式启动
Revit主程序。如果在启动 Revit时，不希望显示“最近使用
的文件界面”，可以按以下步骤来设置。
1.2 Revit基础操作
二、Revit的界面

Revit软件操作

Revit界面介绍
应用程序菜单应用程序菜单提供对常用文件操作的访问，例如“新建”、“打开”和“保存”。还允许您使用更高级的工具（如 “导出”和“发布”）来管理文件。单击打开应用程序菜单。
Revit界面介绍
快速访问工具栏（QAT）单击快速访问工具栏后的向下箭头将弹出下列工具，若要向快速访问工具栏中添加功能区的按钮，请在功能区中单击鼠标右键，然后单击“添加到快速访问工具栏”。按钮会添加到快速访问工具栏中默认命令的右侧。
创建墙
墙实例
创建自定义墙结构
点击编辑
修改墙结构
移动结构层、面层删除已有结构层、面层插入新结构层、面层
修改墙材质
复杂墙体绘制工具定义墙体完成复杂墙绘制
复杂墙工具
1. 切换到南立面视图 2.选择要编辑的墙体
3.单击面板中的“编辑轮廓” 按钮 4.按照项目需要绘制新的轮廓
5. 单击对号完成编辑
常规玻璃幕墙
如绘制幕墙窗可勾选类型属性中“自动嵌入”选项，可不必给墙掏洞，该幕墙将自动剪切重叠部分墙体
勾选自动嵌入
未勾选自动嵌入
幕墙网格与竖挺
要点：
– 幕墙绘制后可继续添加幕墙网格及竖挺激活幕墙网格命令，在幕墙上移动鼠标，将自动拾取1/2或1/3点处，可点取添加幕墙网格 – 创建竖梃：给新创建的网格添加竖挺
上下文关联选项卡
Revit界面介绍
视图控制栏位于 Revit 窗口底部的状态栏上方。通过它可以快速访问影响绘图区域的功能。
•比例 •详细程度 •模型图形样式：单击可选择线框、隐藏线、着色、带边框着色、一致的颜色和真实6种模式 •打开/关闭日光路径 •打开/关闭阴影 •显示/隐藏渲染对话框：仅当绘图区域显示三维视图时才可用。 •打开/关闭裁剪区域 •显示/隐藏裁剪区域 •临时隐藏/隔离 •显示隐藏的图元
