VJ-1604 W简明操作手册一、安装与设置打印机1．打印机的安装环境VJ-1604W为新一代户内写真机，其工作的最佳温度为22℃～30℃，最佳湿度为40%～60%。

安装该机时请注意：1.1 不要将机器放置在以下地点：（1）不牢固的表面（2）倾斜的地方（3）可能由其它的机器引起震动、及电磁干扰的地方（4）潮湿或多尘的地方（5）电话线或照明线路的接地端1.2 不要站立或放置重物在打印机上，不要倾斜打印机或靠墙而立，更不允许上下颠倒放置，不要用布遮住打印机的通风口，不要使用受损的电缆，不要用潮湿的手去拨插电子插头。

1.3清洁打印机之前请先关闭电源并断开连接电缆，运输过程中请将打印机保持水平。

1.4 电源插座使用含有地线端子的插座，此外，最好在机器的金属外壳上再单独接一根地线。

地线应采用含有铜的电缆并置入地下不少于650mm的地方。

2．设置打印机2.1操作面板说明VJ-1604W操作面板a)显示屏VJ-1604W使用单行显示屏，待机状态时显示为“Ready to Print”，打印时显示“Printing”，报错时会显示错误代码及英文报错信息（请记下）。

b)指示灯VJ-1604W的指示灯主要有：Power为电源指示灯，同时也是电源按键。

开机后，电源灯亮。

当其长亮时，表示机器正常运行；当其闪烁时，表示有错误发生，此时，显示屏会显示错误代码及英文报错信息，请记录此信息，以便告知工程师。

Data为数据指示灯。

当打印机接收数据时，此灯闪烁（Receiveing）；当打印机处理数据时，此灯常亮（Processing）。

Height of Head是喷头高度指示，它包括High（高）和Low（低）两个指示灯。

当High或Low某一个灯亮时，说明喷头处于相对应的高度。

Effect是效果（打印时，Pass与Pass接缝处的效果）指示，它包括Wave和Fine&S.Fine两个指示灯。

在用户菜单中，当“Effect”选择了“None1”或“None2”时，两个指示灯全灭；当“Effect”选择了“Wave”或“Fuzz”的任一效果时，只有Wave灯亮；当两灯全亮时，说明选择了“FineWave1～4”、“A-S.Fine&Wave”或“B-S.Fine&Wave”打印效果。

武藤系列写真机简明操作手册

VJ-1604 W简明操作手册一、安装与设置打印机1．打印机的安装环境VJ-1604W为新一代户内写真机，其工作的最佳温度为22℃～30℃，最佳湿度为40%～60%。

1.3清洁打印机之前请先关闭电源并断开连接电缆，运输过程中请将打印机保持水平。

1.4 电源插座使用含有地线端子的插座，此外，最好在机器的金属外壳上再单独接一根地线。

地线应采用含有铜的电缆并置入地下不少于650mm的地方。

b)指示灯VJ-1604W的指示灯主要有：Power为电源指示灯，同时也是电源按键。

开机后，电源灯亮。

当其长亮时，表示机器正常运行；当其闪烁时，表示有错误发生，此时，显示屏会显示错误代码及英文报错信息，请记录此信息，以便告知工程师。

Data为数据指示灯。

当打印机接收数据时，此灯闪烁（Receiveing）；当打印机处理数据时，此灯常亮（Processing）。

Height of Head是喷头高度指示，它包括High（高）和Low（低）两个指示灯。

当High或Low某一个灯亮时，说明喷头处于相对应的高度。

Effect是效果（打印时，Pass与Pass接缝处的效果）指示，它包括Wave和Fine&S.Fine两个指示灯。

武藤系列写真机简明操作手册复习进程

武藤系列写真机简明操作手册VJ-1604 W简明操作手册一、安装与设置打印机1．打印机的安装环境VJ-1604W为新一代户内写真机，其工作的最佳温度为22℃～30℃，最佳湿度为40%～60%。

1.3清洁打印机之前请先关闭电源并断开连接电缆，运输过程中请将打印机保持水平。

1.4 电源插座使用含有地线端子的插座，此外，最好在机器的金属外壳上再单独接一根地线。

地线应采用含有铜的电缆并置入地下不少于650mm的地方。

b)指示灯VJ-1604W的指示灯主要有：Power为电源指示灯，同时也是电源按键。

开机后，电源灯亮。

当其长亮时，表示机器正常运行；当其闪烁时，表示有错误发生，此时，显示屏会显示错误代码及英文报错信息，请记录此信息，以便告知工程师。

Data为数据指示灯。

当打印机接收数据时，此灯闪烁（Receiveing）；当打印机处理数据时，此灯常亮（Processing）。

Height of Head是喷头高度指示，它包括High（高）和Low（低）两个指示灯。

当High或Low某一个灯亮时，说明喷头处于相对应的高度。

Effect是效果（打印时，Pass与Pass接缝处的效果）指示，它包括Wave和Fine&S.Fine两个指示灯。

[精品]武藤VJ-1604W中文菜单

VJ-1604W中文菜单5.1 Setup菜单5.1.1.1.2 PF Adjust菜单执行初始步进打印设置初始步进更改(3) Confirm Print菜单执行确认打印设置步进微调更改5.1.1.1.7 V acuum Fan菜单设置吸纸风扇的操作5.1.2 Effect菜单设置打印效果菜单当需要提高打印质量时，设置此菜单5.1.3 Flushing菜单设置打印中的闪喷操作5.1.3.1 Flushing return count菜单设置当闪喷方式被设置为“On Media”时，喷头回到原点的闪喷墨栈闪喷的频率（闪喷计数）5.1.4 Side Margin菜单设置打印时左、右页边距的空白（页边距）5.1.5 Media Initial菜单设置当介质初始化时，介质的宽度和边缘被检测的方式5.1.6 Media Width/MediaWidth菜单当介质初始化设置为不检测介质时，设置从右边5mm到左边的距离（1）Media Width菜单当介质初始化完成介质检测时，显示被检测到的介质宽度5.1.7Take-up菜单5.1.8Origin菜单设置打印时的开始打印位置（原点）当需要在打印过的介质的页边距空白处再次打印时，设置此项5.1.9 Prev.Stick菜单防止打印过程中出现粘连现象5.1.11CR Movement菜单设置打印过程中，喷头移动的范围5.1.12 Overwrite菜单5.1.13Overwrite Wait菜单设置重复打印等待时间5.1.14 Slant Check菜单设置进纸时纸走斜检测5.1.15 Auto Cleaning菜单设置这台机器自动清洗的间隔时间为防止喷头阻塞，开机后即执行自动清洗操作5.1.16 Roll Length菜单设置卷筒介质长度5.1.16.1 Roll Length菜单设置卷筒介质长度5.1.17 Head Wash菜单执行墨路清洗5.1.18 CR Maintenance菜单清洁刮片5.1.19 Initialization菜单使打印机的设置值恢复默认值5.1.20 Life Times菜单显示各部件的运行寿命5.1.21 IP Address菜单设置打印机的IP地址5.1.22 Subnet Mask菜单5.1.23 Gateway菜单设置网关5.2 TestPrint菜单执行喷头的喷孔检测及设置清单打印5.3Adjust Print菜单当需要为图片打印调整为最适宜品质时设置5.4 Cleaning菜单5.5 Selection菜单设置“Setup”的内容在打印机的正常使用情况下，你可以隐藏你不想改变设置值的设置菜单中的设置项。

武藤写真机VJ1604维修手册

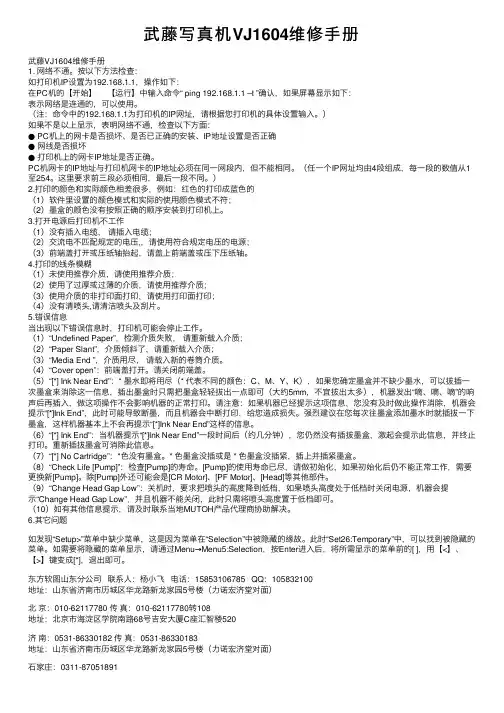

武藤写真机VJ1604维修⼿册武藤VJ1604维修⼿册1. ⽹络不通。

按以下⽅法检查：如打印机IP设置为192.168.1.1，操作如下：在PC机的【开始】【运⾏】中输⼊命令“ ping 192.168.1.1 –t ”确认，如果屏幕显⽰如下：表⽰⽹络是连通的，可以使⽤。

（注：命令中的192.168.1.1为打印机的IP⽹址，请根据您打印机的具体设置输⼊。

）如果不是以上显⽰，表明⽹络不通，检查以下⽅⾯：● PC机上的⽹卡是否损坏、是否已正确的安装、IP地址设置是否正确●⽹线是否损坏●打印机上的⽹卡IP地址是否正确。

PC机⽹卡的IP地址与打印机⽹卡的IP地址必须在同⼀⽹段内，但不能相同。

（任⼀个IP⽹址均由4段组成，每⼀段的数值从1⾄254。

这⾥要求前三段必须相同，最后⼀段不同。

）2.打印的颜⾊和实际颜⾊相差很多，例如：红⾊的打印成蓝⾊的（1）软件⾥设置的颜⾊模式和实际的使⽤颜⾊模式不符；（2）墨盒的颜⾊没有按照正确的顺序安装到打印机上。

3.打开电源后打印机不⼯作（1）没有插⼊电缆，请插⼊电缆；（2）交流电不匹配规定的电压,，请使⽤符合规定电压的电源；（3）前端盖打开或压纸轴抬起，请盖上前端盖或压下压纸轴。

4.打印的线条模糊（1）未使⽤推荐介质，请使⽤推荐介质；（2）使⽤了过厚或过薄的介质，请使⽤推荐介质；（3）使⽤介质的⾮打印⾯打印，请使⽤打印⾯打印；（4）没有清喷头,请清洁喷头及刮⽚。

5.错误信息当出现以下错误信息时，打印机可能会停⽌⼯作。

（1）“Undefined Paper”，检测介质失败，请重新载⼊介质；（2）“Paper Slant”，介质倾斜了，请重新载⼊介质；（3）“Media End ”，介质⽤尽，请载⼊新的卷筒介质。

（4）“Cover open”：前端盖打开。

请关闭前端盖。

（5）“[*] Ink Near End”：* 墨⽔即将⽤尽（* 代表不同的颜⾊：C、M、Y、K），如果您确定墨盒并不缺少墨⽔，可以拔插⼀次墨盒来消除这⼀信息，插出墨盒时只需把墨盒轻轻拔出⼀点即可（⼤约5mm，不宜拔出太多），机器发出“嘀、嘀、嘀”的响声后再插⼊，做这项操作不会影响机器的正常打印。

武藤VJ-1604W中文菜单

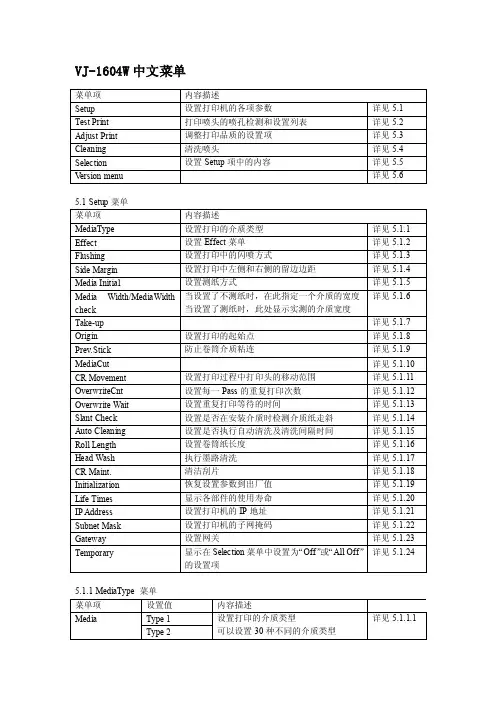

VJ-1604W中文菜单5.1 Setup菜单5.1.1 MediaType 菜单5.1.1.1 Type菜单5.1.1.1.2 PF Adjust菜单(1) Init.Adj.Print菜单执行初始步进打印(2) Init.Adj.Change菜单设置初始步进更改(3) Confirm Print菜单执行确认打印(4) Micro Adj.Print菜单执行微调打印(5) Micro Adj.Change菜单设置步进微调更改5.1.1.1.7 Vacuum Fan菜单设置吸纸风扇的操作5.1.2 Effect菜单设置打印效果菜单当需要提高打印质量时，设置此菜单5.1.3 Flushing菜单设置打印中的闪喷操作5.1.3.1 Flushing return count菜单设置当闪喷方式被设置为“On Media”时，喷头回到原点的闪喷墨栈闪喷的频率（闪喷计数）5.1.4 Side Margin菜单设置打印时左、右页边距的空白（页边距）5.1.5 Media Initial菜单设置当介质初始化时，介质的宽度和边缘被检测的方式5.1.6 Media Width/MediaWidth菜单当介质初始化设置为不检测介质时，设置从右边5mm到左边的距离（1）Media Width菜单当介质初始化完成介质检测时，显示被检测到的介质宽度（2）MediaWidth菜单5.1.7Take-up菜单5.1.8Origin菜单设置打印时的开始打印位置（原点）当需要在打印过的介质的页边距空白处再次打印时，设置此项5.1.9 Prev.Stick菜单防止打印过程中出现粘连现象5.1.10Media Cut菜单5.1.11CR Movement菜单设置打印过程中，喷头移动的范围5.1.12 Overwrite菜单设置重复打印计数5.1.13Overwrite Wait菜单设置重复打印等待时间5.1.14 Slant Check菜单设置进纸时纸走斜检测5.1.15 Auto Cleaning菜单设置这台机器自动清洗的间隔时间为防止喷头阻塞，开机后即执行自动清洗操作5.1.16 Roll Length菜单设置卷筒介质长度5.1.16.1 Roll Length菜单设置卷筒介质长度5.1.17 Head Wash菜单执行墨路清洗5.1.18 CR Maintenance菜单清洁刮片5.1.19 Initialization菜单使打印机的设置值恢复默认值5.1.20 Life Times菜单显示各部件的运行寿命5.1.21 IP Address菜单设置打印机的IP地址5.1.22 Subnet Mask菜单设置打印机的子网掩码5.1.23 Gateway菜单设置网关5.2 TestPrint菜单执行喷头的喷孔检测及设置清单打印5.3Adjust Print菜单当需要为图片打印调整为最适宜品质时设置5.4 Cleaning菜单执行喷头清洗5.5 Selection菜单设置“Setup”的内容在打印机的正常使用情况下，你可以隐藏你不想改变设置值的设置菜单中的设置项5.6 Version menu菜单。
