变电所电气设备包括哪些-
发电厂变电站电气设备
发电厂变电站电气设备引言发电厂变电站是一个重要的能源基础设施，主要用于将发电厂产生的电能变换为适合输送和分配的电能。
电气设备是发电厂变电站的核心组成部分，负责将电能进行各种电压等级的变换和保护。
本文将介绍发电厂变电站常见的电气设备及其功能。
主要电气设备发电变压器发电变压器是发电厂变电站中最重要的电气设备之一。
其主要功能是将发电机产生的低电压变换为高电压，以便输送到远距离的用户。
发电变压器一般由高压侧和低压侧组成，通过电磁感应的原理进行电能的变换。
高压断路器高压断路器是发电厂变电站中用于保护电力设备免受过电压和短路故障的电气设备。
当电力设备发生短路故障或过电压时，高压断路器会迅速切断电路，以防止更严重的设备损坏或事故发生。
低压断路器低压断路器是发电厂变电站中的另一种重要电气设备，用于保护低压电路和用户设备。
低压断路器一般是通过过载保护和短路保护来保护电力设备免受电流过载和短路故障的损害。
继电器继电器是发电厂变电站中一个重要的电气控制设备，用于控制和保护电力系统的运行。
继电器可以根据电力系统的工作状态，通过电磁吸合或释放的方式来控制电路的开关状态。
常见的继电器包括过流继电器、欠电压继电器和过温继电器等。
变压器保护装置变压器保护装置是用于对发电变压器进行保护的电气设备。
它可以监测变压器的电流、温度和油位等参数，并在发现异常情况时及时切断电路，以保护变压器免受损坏。
其他电气设备除了上述几种主要的电气设备外，发电厂变电站还包括其他一些辅助设备和辅助电气设备，如电流互感器、电压互感器、避雷器、接地装置等。
这些设备在保证电力系统的安全运行和电能的高效利用方面起到重要作用。
总结发电厂变电站电气设备是保证电力系统供电可靠性和安全性的关键设备。
发电变压器、高压断路器、低压断路器、继电器和变压器保护装置是发电厂变电站中常见的主要电气设备。
此外，还有一些辅助设备和辅助电气设备用于支持电力系统的正常运行和保护。
了解这些电气设备的功能和作用，有助于我们更好地理解和维护发电厂变电站。
电业安全工作规程(发电厂和变电所电气部分)
一、填空1.《电力安全工作规程》规定了电力生产单位和在电力工作场所工作人员的基本电气安全要求。
2.断路器是指能关合、承载开断运行回路正常电流，也能在规定时间内关合、承载及开断规定的过载电流(包括短路电流)的开关设备。
3.隔离开关是指在分位置时，触头间有符合规定要求绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及规定时间内异常条件(例如短路)下的电流的开关设备。
4.电气设备分为高压和低压两种：低（电）压用于配电的交流系统中1000V及其以下的电压等级。
5.运用中的电气设备是指全部带有电压、一部分带有电压或一经操作即带有电压的电气设备。
6.从事电气作业的工作人员应掌握触电急救等救护法。
7.经常有人工作的场所及施工车辆上宜配备急救箱，存放急救用品，并指定专人检查、补充或更换。
8.作业人员应被告知其作业现场存在的危险因素和防范措施。
9.在发现直接危及人身安全的紧急情况时，现场负责人有权停止作业并组织人员撤离作业现场。
10.在同一电气连接部分依次在几个工作地点转移工作时，工作负责人应向工作人员交待带电范围、安全措施和注意事项。
11.在电气设备上工作，应有停电、验电、装设接地线、悬挂标示牌和装设遮栏(围栏)等保证安全的技术措施。
12.在电气设备上工作，保证安全的技术措施由运行人员或有操作资格的人员执行。
13.停电设备的各端应有明显的断开点，或应有能反映设备运行状态的电气和机械等指示，不应在只经断路器断开电源的设备上工作。
14.直接验电应使用相应电压等级的验电器在设备的接地处逐相验电。
15.验电前，验电器应先在有电设备上确证验电器良好。
16.在恶劣气象条件时，对户外设备及其他无法直接验电的设备，可间接验电。
17.330 kV及以上的电气设备可采用间接验电方法进行验电。
18.高压验电应戴绝缘手套，人体与被验电设备的距离应符合安规的安全距离要求。
19.装设接地线不宜单人进行。
人体不应碰触未接地的导线。
低压电气设备有哪些
低压电⽓设备有哪些常见的低压电器有断路器、熔断器、接触器、各种开关按钮、启动器、电磁铁电磁阀电阻器、继电器，等等都是⽐较常⽤的。
低压配电房⽤来接受与分配低压市电和备⽤油机发电机电源。
低压配电系统中的电⽓设备包括低压交流配电屏、交流稳压器、电容补偿柜、油机发电机组控制屏、市电油机转换屏等设备。
低压电器是低压配电设备或装置的重要组成部分。
低压电器是指⽤于额定电压交流 1200V或直流1500V及以下，在供电系统中起控制、保护、测量、转换和调节作⽤的电器。
按低压电器在电路中所处的地位和作⽤，可将低压电器分为主电路开关电器、辅助电路幵关电器和控制电器。
其中主电路开关电器包括隔离器、⼑开关、熔断器、断路器、接触器等，⽽辅助电路开关电器和控制电器包括控制继电器等。
（1）交流低压配电屏 低压配电屏主要⽤来进⾏受电、计量、控制、功率因数补偿、动⼒馈电、照明馈电等，主要产品有PGL、GCS、GCK、GCL及GGD等系列开关柜，以及国外引进产品和合资⽣产的低压开关柜-近年来配电⾏业已通过统⼀标准，统⼀颁发型号和组织统⼀设计等办法，使低压配电产品组织系统化、科学化⽽便于⽤户选⽤。
主要⽤于直流供电系统的交流配电屏电流系列有：50A、100A、200A、400A、630A、800A、1000A、1600A等，其主要技术要求如下： ①输⼊交流单相三线220V,50Hz或三相五线380V,50Hz;⽤作交流电源的转换和配电⽤。
②对交流电源有⾃动转换要求的电路必须有可靠的电⽓联锁和机械联锁。
③对有照明分路的配电屏应有保证交流照明分路和直流事故照明⾃动转换装置和分路。
④应有⾼压、低压、缺相告警功能和过流、防雷保护单元。
（2）油机发电机组控制屏及ATS 发电机组控制屏⼀般是由油机发电机组⼚商配套提供。
⽽ATS（即双电源⾃动切换装置，通常与低压开关柜安装在⼀起）R前普遍采⽤芯⽚程序控制，⼀般可实现两路市电或⼀路市电与发电机电源的⾃动切换，且切换延时可调，同时有多种⼯作模式可供选择（如⾃动模式、正常供电模式、应急供电模式、关断模式等）。
电气设备基础知识
电气设备基础知识电气一次设备：直接用于电力生产和输配电能的设备，经过这些设备电能从电厂输送到各用户。
一次设备包括:发电机、变压器、电动机、断路器（开关）、隔离开关（刀闸）、PT（电压互感器）、CT(电流互感器)等。
电气二次设备：是指对一次设备的工作进行监测、控制、调节、保护以及为运行维护人员提供运行工况或生产指挥信号所需的低压电气设备。
二次设备包括：仪表、控制和信号元件、继电保护装置、操作、信号电源回路、控制电缆及连接导线、发出音响的信号元件、接线端子排及熔断器等。
运行中的电气设备：指全部带有电压或一部分带有电压及一经操作即带有电压的电气设备。
电气设备分为高压和低压两种高压：设备对地电压在250V以上者。
低压：设备对地电压在250V及以下者。
发电厂中的主系统和厂用系统一次设备，按照一定的要求和顺序连接成的电路，称为电气主接线或厂用电接线。
发电机的结构组成：汽轮发电机一般由定子、转子及其冷却系统、油密封装置和励磁装置组成。
定子由定子铁芯、定子绕组、机座、端盖等部件组成转子由转子铁芯、转子绕组、护环、滑环及引线等组成。
型号：QF―15―2同步发电机的“同步”含义：发电机带负荷以后，三项定子电流产生的磁场与转子以同方向、同速度旋转，称“同步”发电机的基本原理：利用电磁感应原理将机械能转变为电能。
什么叫有功：在交流电能的发、输、用过程中，用于转换成非电、磁形式的那部分能量。
什么叫无功：用于电路内电、磁场交换的那部分能量。
发电机的迟相运行：既发有功又发无功的运行状态。
发电机的进相运行：发出有功功率吸收无功功率的运行状态。
同步发电机是如何发出三相正弦交流电的？答：发电机的转子由原动机带动旋转，当转子绕组通入励磁电流后，转子就会产生一个旋转磁场，它和静止的定子绕组间形成相对运动，相当于定子绕组在不断地切割磁力线，于是在定子绕组中就会感应出电动势来。
由于在制造时已使转子磁场磁通密度的大小沿磁极极面的周向分布为接近的正弦波形，转子不停的旋转，故定子三相绕组每一相的感应电动势随时间变化的波形就和磁通密度在气隙中沿圆周分布的空间波形相似，而定子三相绕组又是沿铁芯内圆各相隔120°电角度布置的。

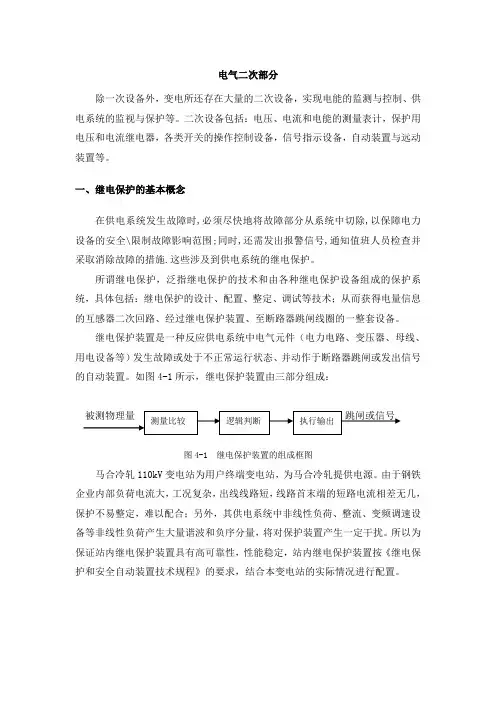

电气二次部分
电气二次部分除一次设备外，变电所还存在大量的二次设备，实现电能的监测与控制、供电系统的监视与保护等。
二次设备包括：电压、电流和电能的测量表计，保护用电压和电流继电器，各类开关的操作控制设备，信号指示设备，自动装置与远动装置等。
一、继电保护的基本概念在供电系统发生故障时,必须尽快地将故障部分从系统中切除,以保障电力设备的安全\限制故障影响范围;同时,还需发出报警信号,通知值班人员检查并采取消除故障的措施.这些涉及到供电系统的继电保护。
所谓继电保护，泛指继电保护的技术和由各种继电保护设备组成的保护系统，具体包括：继电保护的设计、配置、整定、调试等技术；从而获得电量信息的互感器二次回路、经过继电保护装置、至断路器跳闸线圈的一整套设备。
继电保护装置是一种反应供电系统中电气元件（电力电路、变压器、母线、用电设备等）发生故障或处于不正常运行状态、并动作于断路器跳闸或发出信号的自动装置。
如图4-1所示，继电保护装置由三部分组成：被测物理量跳闸或信号测量比较逻辑判断执行输出图4-1 继电保护装置的组成框图马合冷轧110kV变电站为用户终端变电站，为马合冷轧提供电源。
由于钢铁企业内部负荷电流大，工况复杂，出线线路短，线路首末端的短路电流相差无几，保护不易整定，难以配合；另外，其供电系统中非线性负荷、整流、变频调速设备等非线性负荷产生大量谐波和负序分量，将对保护装置产生一定干扰。
所以为保证站内继电保护装置具有高可靠性，性能稳定，站内继电保护装置按《继电保护和安全自动装置技术规程》的要求，结合本变电站的实际情况进行配置。
二、电力变压器的保护电力变压器是供电系统中的重要设备，包括总降压变电所的主变压器和车间变电所或建筑物变电所的配电变压器，它的故障或异常工作状态对供电的可靠性和用户的生产生活将产生严重的影响，因此，必须根据变压器的容量和重要程度装设性能良好、动作可靠的继电保护装置。
变压器的故障按发生在油箱的内外，分为内部故障和外部故障。
电气设备4类
电气设备4类第一类：输变电设备输变电设备是电力系统中起着重要作用的设备，主要包括变压器、断路器、隔离开关等。
变压器是电力系统中用来改变电压水平的重要设备，主要用于变压、升压、降压等工作。
断路器是电力系统中用来切断和接通电路的设备，主要用于保护电力设备和人身安全。
隔离开关是电力系统中用来隔离和接通电路的设备，主要用于维护和检修电力设备。
第二类：发电设备发电设备是电力系统中用来将其他形式的能量转化为电能的设备，主要包括发电机、发电机组等。
发电机是将机械能转化为电能的设备，主要通过磁场与线圈的相互作用来实现能量的转换。
发电机组是由发电机、发动机和控制系统等组成的设备，主要用于发电。
第三类：配电设备配电设备是电力系统中用来将输变电设备产生的电能分配给用户的设备，主要包括开关柜、电缆、配电箱等。
开关柜是用来控制和保护配电系统的设备，主要用于电能的分配和控制。
电缆是将电能传输到用户端的设备，主要用于电能的输送。
配电箱是将电能从电缆引入用户用电设备的设备，主要用于电能的分配和保护。
第四类：用电设备用电设备是电力系统中用来将电能转化为其他形式能量的设备，主要包括电动机、电磁铁、电热水器等。
电动机是将电能转化为机械能的设备，主要用于驱动各种机械设备。
电磁铁是利用电磁力产生吸引力或排斥力的设备，主要用于控制和操作各种机械设备。
电热水器是利用电能将水加热的设备，主要用于供暖和热水供应。
总结：电气设备分为输变电设备、发电设备、配电设备和用电设备四类。
这些设备在电力系统中起着重要作用，使得电能能够从发电厂传输到用户端，并转化为其他形式的能量。
了解这些设备的基本原理和功能，对于维护和管理电力系统具有重要的意义。
只有保证这些设备的正常运行，才能确保电力系统的安全稳定运行，为人们的生活和生产提供可靠的电力供应。
因此，对于电气设备的研究和发展具有重要的意义。
变电所二次系统
控制开关SA
三个位置：合位、分位、零位置
2
3
1
4
手柄平时处于“零位置”
顺时针方向旋转45 合闸 因为合闸位是个不固定旳位置，操
作完毕后控制开关手柄在弹簧力作用下， 自动沿逆时针方向转45返回中间零位。
逆时针方向45 分闸 松手后复位
变电所信号装置
变电所中，运营人员为了及时发觉与分析 故障，迅速消除和处理事故，统一调度 和协调生产，除了依托测量仪表或监视 系统监视设备运营外，还必须借助灯光 和音响信号装置反应设备正常和非正常 旳运营状态。
不同，控制电路分为： 灯光监视控制回路 音响监视控制回路。
（三）控制电路旳基本技术性能
1、能进行正常旳人工分闸与合闸，又能进行故障时旳自动分 闸或自动重叠闸。
2、能够指示断路器旳分、合闸位置状态，自动分、合闸时应 有明显旳信号显示。
3、能监视控制电源及下一次操作电路旳完整性。
4、不论断路器旳操动机构中是否设有预防跳跃旳机械闭锁装 置，控制电路中均应设预防跳跃旳电气闭锁装置。
高压开关旳控制信号电路
一、控制信号电路概述
（一）控制电路旳基本构成
变电所旳断路器、隔离开关旳控制电路一般是由 指令单元、闭锁单元、连锁单元、中间传送放 大单元、执行单元和连接它们旳导线等二次电 气设备构成。
（二）控制电路旳类型
按指令电器与操作机构之间距离旳远近，电气控 制旳方式可分为：
远动控制 距离控制 就地控制 按对断路器工作状态、控制电路完整性监视方式
变电所二次系统
二次接线（二次系统）
二次设备：与一次设备保持电气隔离旳低 电压、小容量旳相应设备。 二次设备：对一次设备进行监察，测量， 控制，保护，调整旳补贴设备。
变电所电气设备包括哪些-
变电所电气设备包括哪些?变电所电气设备包括哪些?1、变电所的作用：变电所是连接发电厂、电网和电力用户的中间环节，主要有汇集和分配电力、控制操作、升降电压等功能。
2、变电所的构成：变压器、高压配电装置、低压配电装置和相应建筑物。
3、变电所分类⑴按作用分类①升压变电所：建在发电厂和发电厂附近，将发电机电压升高后与电力系统连接，通过高压输电线路将电力送至用户。
②降压变电所：建于电力负荷中心，将高压降低到所需各级电压，供用户使用。
③枢纽变电所：汇集电力系统多个大电源和联络线路而设立的变电所，其高压侧主要以交换电力系统大功率为主，低压侧供给工矿企业和居民生活用电等。
⑵按管理形式分类①有人值班变电所：所内有常驻值班员，对设备运行情况进行监视、维护、操作、管理等，此类变电所容量较大。
②无人值班变电所：不设常驻值班员，而是由别处的控制中心通过远动设备或指派专人对变电所设备进行检查、维护，遇有操作随时派人切换运行设备或停、送电。
⑶按结构型式分类①屋外变电所：一次设备布置在屋外。
高压变电所用此方式。
②屋内变电所：电气设备均布置在屋内，市内居民密集地区或污秽严重的地区、电压在110KV以下用此方式。
⑷按地理条件分类地上变电所、地下变电所。
4、变电所的规模按电压等级、变压器总容量和各级电压出线回路数表示。
电压等级以变压器的高压侧额定电压表示，如35、110、220、330、500KV变电所。
变压器总容量通常以全所主变压器的容量总和来表示。
各级电压出线回路数，根据变电所的容量和工业区用户来确定。
如一变电所有5条35KV输电线路、4条110KV输电线路、3条10KV用户配电线路，该所共有出线12回。
5、变电所的电气一次设备构成：变压器、断路器、隔离开关、电流互感器、电压互感器、架空母线、消弧线圈、并联电抗器、电力电容器、调相机等设备。
6、变压器⑴作用：变换电压，将一种等级的电压变换成同频率的另一种等级的电压。
⑵变压器的分类①按相数分：单相变压器、三相变压器。
电器设备有哪些电气设备包括哪些
电器设备有哪些电气设备包括哪些电器设备有哪些？电气设备包括些什么？电气设备是在电力系统中对发电机、变压器、电力线路、断路器等设备的统称。
电器设备有哪些电气设备包括哪些电器设备主要指变压器、电抗器、电容器、组合电器、断路器、互感器、避雷器、耦合电容器、输电线路、电力电缆、接地装置、发电机、调相机、电动机、封闭母线、晶闸管等。
配电箱属于电气设备中的一次设备。
电气设备包括一次设备和二次设备。
一次设备主要是发电、变电、输电、配电、用电等直接产生、传送、消耗电能的设备，比如说发电机、变压器、架空线、配电柜、开关柜等等。
二次设备就是起控制、保护、计量等作用的设备。
大楼里的或者一般厂房比如说电缆、配电柜、电动机、开关插座、灯具、空调、电热水器、电表、摄像机、电话、电脑等等都是电气设备。
1、电气装置部分电气装置主要指：变配电所及分配电所的设备和就地分散的动力、照明配电箱。
如：干式电力变压器、成套高压低压配电柜、控制操动用直流柜(带蓄电池)、备用不间断电源柜、照明配电箱、动力配电箱(柜)、功率因数电容补偿柜以及备用柴油发电机组等。
其特征是：由独立功能的电气元器件的组合，额定电压大多为10KV或380V/220V，仅在控制系统中电压有24V或12V。
2、布线系统部分布线系统组成：电线、电缆和母线；固定部件（电线、电缆和母线用）、保护（电线、电缆和母线用）部件的组合；布线系统作用：主要起输送电力的作用。
建筑电气工程中的布线系统，额定电压大多为380V/220V。
3、用电设备电气部分用电设备电气部分组成：主要是指与其他建筑设备配套电力驱动、电加热、电照明等直接消耗电能并转换成其他能的部分。
如：电动机和电加热器及其启动控制设备、照明装饰灯具和开关插座、通信影视和智能化工程等的专供或变换电源以及环保除尘和厨房除油烟等特殊直流电源等。
小型电气设备包括哪些？小型电气设备包括插销、按钮、打点器、接线盒、电话机、照明与信号灯、电铃、电笛、发爆器等。
变电站的主要一次设备
,a click to unlimited possibilities
目录
变电站的定义和作用
添加标题
变电站的定义：变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。
变电站的作用：变电站的主要作用是变换电压、接受和分配电能、控制电力的流向和调整电压，以确保电力系统的稳定运行和满足用户的需求。同时，变电站也是电力系统中重要的监控和保护设施，可以监测和控制电力系统的运行状态，及时发现和处理故障，保障电力系统的安全和稳定。
母线：用于汇集和分配电能，确保设备之间的连接和运行稳定。
电流互感器和电压互感器：用于将高电压或大电流转换为低电压或小电流，以便于测量和保护设备的正常运行。
变压器是一种利用电磁感应原理改变交流电压的设备变压器的主要功能是将一种电压的交流电能转换成另一种电压的交流电能变压器由铁芯（或磁芯）和线圈组成 变压器的种类变压器的种类电力变压器：用于电力系统中的升压和降压仪用变压器：用于测量仪器和保护装置中特种变压器：用于特定场合，如整流、矿用、试验等 变压器的结构变压器的结构铁芯：由硅钢片叠成，构成磁路线圈：绕在铁芯上，形成初级和次级线圈绝缘材料：保证线圈之间的绝缘 变压器的原理变压器的原理当一次线圈接上交流电源时，产生交变磁场交变磁场在二次线圈中产生感应电动势感应电动势的大小与线圈匝数成正比，从而实现了电压的变换
添加标题
变电站的主要设备
01
03
05
02
04
06
避雷器：用于保护设备免受雷电和操作过电压的损害。
断路器：用于切断或接通电流，确保设备在故障或维护时能够安全停运。
变压器：用于将高电压转换为低电压或将低电压转换为高电压，以满足不同电压等级的需求。
《电气二次回路》
电流互感器的基本参数(2)
测量、计量用电流互感器各接线方式时 的接线系数(ZL0为零线中负荷阻抗)
接线 方式
单相
三相 星形
两相星形 ZL0=ZL ZL0=0
两相差接
三角形
K2
2
1
3
3
23
3
K1
1
1
3
1
3
3
精选ppt
电流互感器的基本参数(3)
电流互感器的电流互感器的准确度: 为了保证计量、测量的准确性，保证保 护装置动作可靠、正确，电流互感器必 须达到一定的准确度。在国家标准 GBl208—1997 中 ， 规 定 测 量 用 电 流 互 感 器的准确度等级分为0.1、0.2、0.5、1、 3、5等六个标准，这是一个相对误差标 准。
精选ppt
二次回路的编号原则（6）
某些回路形成了特定编号，不能随意挪作它用。 如：正负电源的101、102，红绿灯回路的135、 105等。
精选ppt
二次回路导线的选择（1）
按机械强度要求选择： （电缆与绝缘导线） 1）连接强电：截面不小于1.5mm2。 2）连接弱电：截面不小于0.5mm2。
精选ppt
精选ppt
二次回路的编号原则（2）
回路编号用3位或3位以下数字组成，需要标明 回路的相别或某些主要特征时，可在数字标号 的前面（或后面）增注文字符号。如1、37a、 A630等。
精选ppt
二次回路的编号原则（3）
交流回路的文字标号
相别 A相
类别
B相
C相 中性
零
开口 三角
文字符号 A B C N L X
以上主要是指常规的电磁型继电器等构成 的保护与自动装置
电业安全工作规程-发电厂和变电所电气部分
电业安全工作规程-发电厂和变电所电气部分1.引言电业安全工作是电力行业中非常重要的一项工作，电气部分在发电厂和变电所中扮演着至关重要的角色。
为了保障工作人员的生命安全和设备的正常运行，必须建立严格的电业安全工作规程。
本文将介绍发电厂和变电所电气部分的安全规程。
2.工作人员的安全培训所有电气部门的工作人员必须接受全面的安全培训。
培训内容包括对电能的了解、安全使用电器设备的方法、事故预防和应急处理等内容。
工作人员必须持有相关证书，并参加定期的安全培训和考核。
3.设备检修和维护设备的检修和维护是保障电气部分安全的重要环节。
在检修设备之前，必须切断电源，并采取适当的措施以防止设备意外启动。
使用合适的工具和装备，按照操作规程进行设备检修，并定期清理和维护设备。
4.预防电击事故电击是电气部分工作人员面临的主要危险之一。
在进行电气工作时，必须戴好绝缘手套和绝缘靴，并使用绝缘材料进行绝缘保护。
所有电缆和设备连接必须牢固可靠，避免出现漏电和短路现象。
工作人员应定期检查电缆和设备是否存在绝缘损坏及附近是否有漏电现象。
5.安全用电在电气部分进行工作时，必须按照规定的标准和操作程序使用电能。
禁止私拉乱接电线，禁止乱拉乱接电源开关。
电线电缆必须保持整齐有序，离地面必须有一定距离，以防止电缆受到损坏或触碰导致事故发生。
6.现场作业安全进行电气工作时，必须配备专业的工具和设备，并在现场设置明显的安全警示标志。
禁止擅自靠近高压设备，禁止未经许可进行设备开关和操作。
在进行高空或狭窄空间作业时，必须采取合理的安全措施，使用安全带和防滑鞋等。
7.事故应急处理在发生电气事故时，工作人员必须立即切断电源，并及时报告上级领导和安全部门。
同时，根据现场情况进行紧急救援和处理，并配合相关部门的调查和事故原因分析工作。
8.自我保护意识所有电气部门的工作人员都必须具备良好的自我保护意识。
要时刻关注电气安全工作的重要性，严格遵守安全操作规程，举一反三，不断提升自己的安全防范能力。
第二课时-变配电所主接线
第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 第十章 第十一章
小 结
1．主接线的基本要求是安全、可靠、灵活、经济。 2. 变电所常用主接线按基本形式分三种类型：（1）线路-变压器组单元接线； （2）单母线接线；（3）桥式接线。 3．变电所的位置、布置和结构：变电所的布置主要是从安全、经济、方便和环境要求等方 面考虑。
第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 第十章 第十一章
4.6.2 变电所的结构
1．变压器室
变压器室的结构设计要考虑变压器的安装方式(地平抬高方式或 不抬高)、变压器的推进方式（宽面推进或窄面推进）、进线方式 （架空或电缆）、进线方向、高压侧进线开关、通风、防火和安全 以及变压器的容量和外型尺寸。 （1）变压器室的尺寸：变压器外轮廓与墙壁的净距； （2）变压器室的通风； （3）贮油池； （4）变压器室的门朝外开； （5）变压器室的防火； （6）每台变压器都放在独立的变压器室里
第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 第十章 第十一章
4.5.2 主接线实例
以铁路牵引供电变电所为例：
邯长邯济铁路新固镇牵引变电所主接线图
第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 第十章 第十一章
4.6 变电所的布置和结构
4.6.1 变电所的布置
第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 第十章 第十一章
（2）单母线分段接线
① 结构：可采用隔离开关或断路器分段，隔离开关分段因倒闸操作 不便，现已不再采用。单母线分段接线可以分段单独运 行，也可以并列同时运行。
第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 第十章 第十一章
电气一次设备和电气主接线讲义
电气一次设备和电气主接线讲义电气一次设备及主接线第一章电气设备第1节概述发电厂变电站的电气设备，根据其用途常分为一次设备和二次设备。
一次设备是指直接生产、输送和分配电能的设备，包括有生产变换电能的设备（如发电机、变压器），开关设备（如高、低压断路器、隔离开关、接触器等），限流限压设备（如避雷器、电抗器），接地装置，载流导体（如母线、电力电缆等）。
二次设备是对一次设备进行控制、测量、监视和保护的电气设备，包括测量表计（如电压表、电流表、功率表），继电保护及自动装置（如各种继电器、端子排），直流设备（如直流发电机、蓄电池）。
下面主要针对部分一次设备的作用和工作原理进行介绍。
第2节母线在发电厂变电站中，将发电机、变压器和各种电器连接的导线称为母线。
母线是电气主接线和各级电压配电装置中的重要环节。
它的作用是汇集和分配电能。
母线按所使用的材料可分为铜母线、铝母线和钢母线。
铜母线：具有电阻率低、机械强度高、抗腐蚀性强等特点，是很好的导电材料。
但铜的储量少，属贵重金属，一般在含有腐蚀性气体的场合采用。
铝母线：电阻率比铜高，但储量丰富，比重小，加工方便，价格便宜，通常情况下采用铝母线。
钢母线：机械强度高，价格便宜，但钢的电阻率是铜的7倍，用于交流时会有很强的集肤效应，所以仅用于高压小容量回路（如电压互感器）。
母线按其截面形状可分为矩形母线、管形母线和槽形母线。
矩形母线：具有集肤效应系数小、散热条件好、安装简单、连接方便等优点，在35kV及以下的户内配电装置中多采用矩形母线。
管形母线：是空芯导体，集肤效应系数小，且电晕放电电压高。
在35kV以上的户外配电装置中广泛采用。
槽形母线：电流分布比较均匀，与同截面的矩形母线相比，具有集肤效应系数小、冷却条件好、金属材料的利用率高、机械强度高等优点。
当母线的工作电流很大，每相需要三条以上的矩形母线才能满足要求时，一般采用槽形母线。
第3节高压断路器高压断路器是电力系统最重要的控制和保护设备，是开关电器中最完善的一种设备，它的基本功能如下：1、关合状态下为良导体2、开断状态下具有良好绝缘3、能开断额定开断电流以下的电流4、关合短路电流5、高的运行可靠性3.1 高压断路器的类型高压断路器按安装地点分可分为户内型和户外型两种；按灭弧介质及灭弧原理可分为SF6断路器、真空断路器、油断路器（又分为多油、少油断路器）、空气断路器等。
《发电厂及变电站电气设备》配电装置解析
③电气设备不易受外界气候条件的影响，维护工 作量小。
④电气设备之间的距离小，通风散热条件差，且 不便于扩建。
⑤房屋建筑投资大，但可采用价格较低的屋内型 设备，能减小一些电气设备的投资。
4
10.1 配电装置概述
屋外配电装置即将电气设备装置在屋外，它的特 点是：
屋内低压成套配电装置（低压配电屏或低压配电 柜）适用于交流50HZ，额定电压在500V以下， 额定电流在3150A以下的三相配电系统中，作动 力、照明及配电设备的电能转换、分配与控制之 用。其每个柜中分别装有闸刀开关、自动空气开 关、接触器、熔断器、仪用互感器、母线以及测 量、信号装置等设备，由制造厂组成多种一次线 路方案并进行编号，供给用户选用。
（c）屋外A2、 B1、C值校验图
16Βιβλιοθήκη 10.2 屋内配电装置7.2 屋内配 电装置
17
10.2 屋内配电装置 10.2.1 屋内配电装置的结构型式 屋内配电装置的结构型式与电气主接线、电压等 级和采用的电气设备的型式、母线容量、有无出 线电抗器、出线回路数及出线方式等因素密切有 关。随着新技术和新设备的不断应用，屋内配电 装置的主要型式有装配式和成套式两种结构型式。
21
10.2 屋内配电装置器
图10.3 GGD型 交流低压配电
柜外形及 安装示意图
（a）外形尺寸； （b）安装示意图 1—电缆沟；2—槽钢
22
10.2 屋内配电装置 其优点是分断能力高，动、热稳定性好，电气方 案灵活，组合方便，实用性强，结构新颖，防护 等级高； 它的缺点是，当装置故障时，不像抽出式低压配 电装置那样可拉出检修并换上备用抽屉或手车迅 速恢复供电。
如何看懂二次回路图？教你5个口诀
如何看懂⼆次回路图？教你5个⼝诀什么是⼀次电路？什么是⼆次电路？⾸先，我们要知道发电⼚和变电所的电⽓设备分为⼀次设备和⼆次设备。
⼀次设备是构成电⼒系统的主体，它是直接⽣产、输送和分配电能的⾼电压，⼤电流的设备。
⼜称主设备。
包括发电机、电⼒变压器、断路器、隔离开关、输电线路，母线，电流互感器，电压互感器和避雷器等。
⼀次接线⼜称电⽓主接线，主接线是将⼀次设备按照⼀定的功能要求，互相连接⽽成的电路。
⼆次设备是指对⼀次设备进⾏监察，控制，测量，调整和保护的低压设备，⼜称辅助设备，它包括控制，信号，测量监察，同期，继电保护装置。
安全⾃动装置和操作电源等设备。
⼆次电路的组成⼆次电路对⼀次设备的⼯作进⾏监视、控制、测量、调节和保护。
它的特殊作⽤决定了它所采⽤的保护原件不同。
⼆次电路所配置的仪器如：测量仪表、继电器、控制和信号元件，⾃动装置、继电保护装置、电流、电压互感器等，按⼀定的要求连接在⼀起所构成电⽓回路。
⼆次回路的分类A、按电源性质分：交流电流回路：由电流互感器（CT）⼆次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
交流电压回路：由电压互感器（PT）⼆次侧及三相五柱电压互感器开⼝三⾓经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。
直流回路：使⽤所变输出经变压、整流后的直流电源。
蓄电池---适⽤于⼤、中型变、配电所，投资成本⾼，占地⾯积⼤。
B、按⽤途区分：测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电⽓闭锁回路、操作电源回路。
操动回路：包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端⼦等。
信号回路：包括光字牌回路、⾳响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。
⼆次回路识图表明⼆次回路的图称为⼆次回路图。
常见电气设备名称
常见电气设备名称1电力变压器power transformer具有两个或多个绕组的静止设备，为了传输电能，在同一频率下，通过电磁感应将一个系统的交流电压和电流转换为另一系统的电压和电流，通常这些电流和电压的值是不同的。
2油浸式变压器oil-immersed type transformer铁心和绕组都浸入油中的变压器。
3干式变压器dry-type transformer铁心和绕组都不浸入绝缘液体中的变压器。
4中性点端子neutral terminal对三相变压器或由单相变压器组成的三相组，指连接星形联接或曲折型联结公共点（中性点）的端子，对单相变压器指连接网络中性点的端子。
5绕组winding构成与变压器标注的某一电压值相对应的电气线路的一组线匝。
6分接tapping在带分接绕组的变压器中，该绕组的每一个分接连接，均表示该分接的绕组，有一确定值的有效匝数，也表示该分接绕组与任何其他匝数不变的绕组间有一确定值的匝数比。
7变压器绕组的分级绝缘non-uniform insulation of a transformer winding变压器绕组的中性点端子直接或间接接地时，其中性点端子的绝缘水平比线路端子所规定的要低。
8变压器绕组的全绝缘uniform insulation of a transformer winding所有变压器绕组与端子相连接的出线端都具有相同的额定绝缘水平。
9并联电抗器shunt inductor并联连接在系统上的电抗器，主要用于补偿电容电流。
10消弧线圈arc-suppression coil接于系统中性点和大地之间的单相电抗器，用以补偿因系统发生单相接地故障引起的接地电容电流。
11互感器instrument transformer是指电流互感器、电磁电压互感器、电容式电压互感器和组合互感器（包括单相组合互感器和三相组合互感器）的统称。
由于组合互感器是以电流互感器和电磁式电压互感器组合而成，相关试验参照电流互感器和电压互感器项目。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电所电气设备包括哪些?变电所电气设备包括哪些?1、变电所的作用：变电所是连接发电厂、电网和电力用户的中间环节，主要有汇集和分配电力、控制操作、升降电压等功能。
2、变电所的构成：变压器、高压配电装置、低压配电装置和相应建筑物。
3、变电所分类⑴按作用分类①升压变电所：建在发电厂和发电厂附近，将发电机电压升高后与电力系统连接，通过高压输电线路将电力送至用户。
②降压变电所：建于电力负荷中心，将高压降低到所需各级电压，供用户使用。
③枢纽变电所：汇集电力系统多个大电源和联络线路而设立的变电所，其高压侧主要以交换电力系统大功率为主，低压侧供给工矿企业和居民生活用电等。
⑵按管理形式分类①有人值班变电所：所内有常驻值班员，对设备运行情况进行监视、维护、操作、管理等，此类变电所容量较大。
②无人值班变电所：不设常驻值班员，而是由别处的控制中心通过远动设备或指派专人对变电所设备进行检查、维护，遇有操作随时派人切换运行设备或停、送电。
⑶按结构型式分类①屋外变电所：一次设备布置在屋外。
高压变电所用此方式。
②屋内变电所：电气设备均布置在屋内，市内居民密集地区或污秽严重的地区、电压在110KV以下用此方式。
⑷按地理条件分类地上变电所、地下变电所。
4、变电所的规模按电压等级、变压器总容量和各级电压出线回路数表示。
电压等级以变压器的高压侧额定电压表示，如35、110、220、330、500KV变电所。
变压器总容量通常以全所主变压器的容量总和来表示。
各级电压出线回路数，根据变电所的容量和工业区用户来确定。
如一变电所有5条35KV输电线路、4条110KV输电线路、3条10KV用户配电线路，该所共有出线12回。
5、变电所的电气一次设备构成：变压器、断路器、隔离开关、电流互感器、电压互感器、架空母线、消弧线圈、并联电抗器、电力电容器、调相机等设备。
6、变压器⑴作用：变换电压，将一种等级的电压变换成同频率的另一种等级的电压。
⑵变压器的分类①按相数分：单相变压器、三相变压器。
②按用途分：升压变压器、降压变压器和联络变压器。
③按绕组分：双绕组变压器（每相各有高压和低压绕组）、三绕组变压器（每相有高、中、低三个绕组）以及自耦变压器（高、低压侧每相共用一个绕组，从高压绕组中间抽头）⑶变压器结构①铁芯：用涂有绝缘漆的硅钢片叠压而成，用以构成耦合磁通的磁路，套绕组的部分叫芯柱，芯柱的截面一般为梯形，较大直径的铁芯叠片间留有油道，以利散热，连接芯柱的部分称铁轭。
②绕组：是变压器的导电部分，用绝缘材料的铜线或铝线绕成圆筒形，然后将圆筒形的高、低压绕组同心地套在芯柱上，低压绕组靠近铁芯，高压绕组在外边，这样放置有利于绕组铁芯间的绝缘。
③分接开关：利用改变绕组匝数的方法来进行调压。
将绕组引出的若干个抽头叫分接头，用以切换分接头的装置称分接开关；分接开关又分为无载分接开关和有载分接开关，无载分接开关只能在变压器停电情况下，才能切换；有载分接开关可以在带负荷情况下进行切换。
④保护装置：a、储油柜（油枕）：调节油量，减少油与空气间的接触面，从而降低变压器油受潮和老化的速度。
b、吸湿器（呼吸器）用以保持油箱内压力正常，吸湿器内装有硅胶，用以吸收进入油枕内空气中的水分。
c、安全气道（防爆筒）：它的出口处装有玻璃或薄铁板，当变压器内部发生故障时，油气流冲破玻璃向外喷出，以降低油箱内压力，防止爆破。
d、气体继电器：当变压器内部故障时，变压器油箱内产生大量气体使其动作，切断变压器电源，保护变压器。
e、净油器（热虹吸过滤器）：利用油的自然循环，使油通过吸附剂进行过滤、净化，防止油的老化。
f、温度计：用以测量监视变压器油箱内上层油温，掌握变压器的运行状况。
⑷变压器的冷却①油浸自冷式：铁芯和绕组直接浸于变压器箱体的油中，变压器在运行中产生的热量经变压器油传递到油箱壁和散热器管，利用管壁和箱体的辐射和周围空气对流，把热量带走，从而降低变压器温升。
②油浸风冷式：为了加快变压器油的冷却，在散热器上装有风扇，以加速空气的对流，使油迅速冷却，达到降低变压器温升的目的。
③强迫油循环风冷或水冷式：装有特殊油泵，强迫油在散热器内循环，用风扇加速散热器冷却或利用特制设备将水通过散热器将变压器油内热量带走，达到冷却变压器的目的。
7、断路器⑴断路器的作用：通过断路器将设备投入（接通）或退出（断开）运行。
当电气设备或线路发生故障时，由继电保护动作控制断路器，使故障设备或线路从电力系统中迅速切除，保证电力系统内无故障设备的运行。
⑵断路器的构成：开断元件、支持绝缘的元件、传动元件、基座以及操动机构组成。
⑶断路器分类①按电压等级分类：按电压等级分有高压断路器（10、35、110、220、330、500KV）和低压断路器（400V）。
②按灭弧介质分类：少油或断路器（油仅用来灭弧，带电部分的绝缘用瓷或有机绝缘材料，用油少）、多油式断路器（油既作绝缘，又用来灭弧，用油多）、空气断路器（用压缩空气既作绝缘，又用来灭弧）、真空断路器、六氟化硫断路器（以SF6气体作灭弧和绝缘）以及自动产气和磁吹断路器等。
③按安装环境分类：屋外式和屋内式。
⑷断路器的主要技术参数和运行基本要求⑴主要技术参数：额定电流、额定电压、额定开断电流、分闸时间、合闸时间以及动稳定和热稳定电流等。
⑵运行基本要求：工作可靠性、足够的开断能力、满足电力系统要求的分闸时间、能实现重合闸、结构简单、价格低。
8、隔离开关⑴隔离开关的作用：将电气设备与带电部分隔离开，以保证电气设备能安全地进行检修或故障处理；改变运行方式（如在双母线接线的电路中，可将设备或线路从一组母线切换至另一组母线上）⑵隔离开关的分类①按安装地点分类：屋内型和屋外型②按绝缘支柱数目分类：单立柱式、双立柱式、三柱式。
③按用途分类：输配电用、发电机引出线用、变压器中性点接地用和快分用四种。
④按断口两侧闭市接地刀情况分类：单接地、双接地和不接地三种。
⑤按触头运动方式分类：水平旋转式、垂直旋转式、摆动式和插入式。
⑥按现用操动机构分类：手动、电动和气动操作等。
⑦按极数分为单极和三极隔离开关。
⑶对隔离开关的基本要求①就有明显的断开点，易于鉴别是否与电源断开。
②断开点之间，应有可靠的绝缘，即就有足够的距离，在恶劣的气象条件下或过电压相间闪络的情况下，不致从断开点击穿，以保证检修人员的人身安全。
③运行中应有足够的热稳定和动稳定性，尤其不能因电动力作用而自动断开，否则将会造成重大事故。
④结构就尽量简单，动作可靠，对带有接地刀的隔离开关，必须有闭锁装置，保证先断开隔离开关再合上接地刀或先断开接地刀再合上隔离开关的操作要求。
9、互感器互感器是将高电压和大电流变换成适合仪表或保护装置使用的低电压和电流。
⑴作用：①互感器与测量仪表配合，对设备和线路的电压、电流、功率等进行测量。
②互感器与继电器或保护装置配合，对电气设备、电力系统设备进行保护。
③互感器能使测量仪表、继电保护装置与电气设备的高电压隔离，保证运行值班员的人身安全和二次设备的安全。
④将电路的电压、电流变换成统一的标准值，以利仪表、继电器等二次设备标准化。
⑵互感器的分类①电压互感器的类型a、电磁式电压互感受器：单相干式、三芯五柱式、单相油浸式及串级油浸式等。
b、电容式电压互感器：单相油浸式，它由电容分压器和电磁单元构成。
②电流互感器的类型①干式电流互感器：贯穿式、母线式、支持式三种，用天发电机回路及开关柜中。
②油浸式电流互感器，多用于屋外配电装置。
③串级式电流互感器，几个中间电流互感器相互串联而成。
④次箱式电容型电流互感受器10、消弧线圈：主要用于中性点不直接接地的电力系统中，当发生单相金属性接地故障时，补偿接地电容电流，使其值在允许的范围内。
消弧线圈是一个带有铁芯的电感线圈，铁芯具有间隙，以使得到较大的电感电流，线圈的接地侧有若干个抽头，以便在一定的范围内分级调节电感的大小。
消弧线圈一般接于变压器或发电机的中性点。
11、并联电抗器作用；削弱空载或轻载线路中的电容效应，降低工频过电压；同时利用其中性点经小电抗接地来补偿潜供电流，加速潜供电弧的熄灭。
12、电力电容器⑴并联补偿电容器主要用于增加无功功率以及提高受电端电压水平。
⑵串联补偿电容器用于220KV及以上的电力系统中，可以提高线路的输送容量、系统稳定性和合理分布并联线间电容等。
在110KV及以下的系统中，可以改善线路电压水平，提高配电网络输送能力。
⑶静止补偿器由电容器和可控饱和电抗器组成，兼有调相机及电容器的优点。
13、调相机：实际上它是一个空载运行的同步电动机，装于负荷中心的变电所，用以补充无功功率、改善功率因数。
14、母线⑴发电厂和变电所中各级电压配电装置的母线、各种电器之间的连接用导线以及发电机、变压器等电气设备与相应的配电装置之间的连接导线称母线。
⑵作用：汇流、分配、传输电力。
⑶母线通常采用铝材；持续电流较大时，而且位置又狭窄的变压器出线端以及环境对铝有腐蚀时，选用铜材；110KV及以上的配电装置，当采用硬导线时，必须有足够的力学强度和安全系数，一般常用铝锰合金材料。
⑷导线（体）的截面形状①矩形母线：在35KV以上的屋外配电装置，大多数采用矩形截面母线，矩形母线散热较好。
②圆形线圈：35KV以上的屋外配电装置中，大多数采用圆形截面母线。
因为圆形截面导线无电场集中的现象，不会引起电晕。
在110KV及更高电压的屋外配电装置中，一般采用钢芯铝芯铝绞线或管形母线。
③大电流母线：对于大容量发电机，因工作电流很大，可采用多条矩形母线来增加载流量。
每条的截面相同，用母线厚度相同的距离，以利散热。
当每相三条矩形母线不能满足要求时，可采用槽形母线。
④水内冷母线：载流能力比普通母线高几倍，用于水内冷发电机绕组中。
15、绝缘子⑴绝缘子作用：用来支持导线，并使其绝缘的器件。
⑵绝缘子的分类①按用途分：高压绝缘子：电站电器绝缘子和线路绝缘子。
低压绝缘子用于低压架空线路、低压布线、通信线路等。
②按主绝缘材料分：瓷绝缘子、玻璃绝缘子、有机材料绝缘子和复合绝缘子。
③按结构分：A型、B型和高压套管。
高压套管供导线穿过墙壁、箱壳等，并使导体与墙壁、箱、壳等绝缘。
高压套管分充液套管、充气套管、油浸纸套管和电容套管等。
16、变电所二次回路的概念⑴组成：变电所的电气二次回路由测量仪表、监察装置、信号装置、控制和同步装置、继电保护和自动装置等组成。
⑵作用：保证电气一次设备安全、可靠运行的重要组成部分。
⑶任务：监视电气一次设备和电力系统的工作状况、控制电气一次设备，并在电气一次设备及电力系统发生故障时，能使故障部分迅速退出运行或给值班员提供信号，以便采取措施及时处理。
17、测量和监视：为保证电气设备安全经济运行，必须装设测量仪表以及记录型仪表、同步设置、绝缘监察装置，这些仪表和装置与电压互感器、电流互感器的二次绕组相连接。
