matlab simulink 转换为c代码

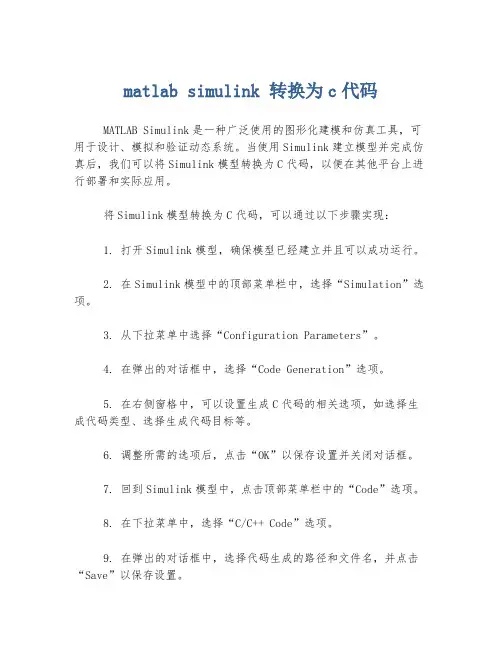

matlab simulink 转换为c代码
MATLAB Simulink是一种广泛使用的图形化建模和仿真工具，可用于设计、模拟和验证动态系统。
当使用Simulink建立模型并完成仿真后，我们可以将Simulink模型转换为C代码，以便在其他平台上进行部署和实际应用。
将Simulink模型转换为C代码，可以通过以下步骤实现：
1. 打开Simulink模型，确保模型已经建立并且可以成功运行。
2. 在Simulink模型中的顶部菜单栏中，选择“Simulation”选项。
3. 从下拉菜单中选择“Configuration Parameters”。
4. 在弹出的对话框中，选择“Code Generation”选项。
5. 在右侧窗格中，可以设置生成C代码的相关选项，如选择生成代码类型、选择生成代码目标等。
6. 调整所需的选项后，点击“OK”以保存设置并关闭对话框。
7. 回到Simulink模型中，点击顶部菜单栏中的“Code”选项。
8. 在下拉菜单中，选择“C/C++ Code”选项。
9. 在弹出的对话框中，选择代码生成的路径和文件名，并点击“Save”以保存设置。
10. 在生成过程完成后，会在指定路径下生成对应的C代码文件和相应的头文件。
这样，我们就成功将Simulink模型转换为C代码。
生成的C代码可以在其他平台上进行编译和部署，用于实际应用中。
注：本文仅讨论了将Simulink模型转换为C代码的简要步骤，实际操作中可能涉及更多细节和特定设置，具体操作可参考Simulink 的文档和教程。
