《煤矿电工学》第五章课件(上)

•优点:结构简单,低压自动馈电开关具有漏电保护
•缺点:高压负荷开关不能分断故障电流 ,高压侧的短路、 过载与漏电保护还需在前级设置高压配电开关承担 ,变压 器低压绕组至自动馈电开关间一旦发生漏电，自动馈电开
关无法实现保护。
2021/2/12
7
第五章 高产高效矿井的采区供电及电气控制
第二种 组合方式
隔爆变压器的高压侧采用BGP41-6型或GKDZ-200/6型隔爆高压真 空配电装置，低压侧采用BXB-800/1140型隔爆低压保护装置。
•优点:变压器二次绕组发生漏电，可使高压断路器动作， 从而消除了这一保护盲区
•缺点:利用高压配电装置通断负荷和切断短路会产生较 高的过电压，容易使电路绝缘薄弱处击穿
•缺点:设备投资较大
2021/2/12
9
第五章 高产高效矿井的采区供电及电气控制
二、移动变电站各部分的作用
2021/2/12
10
第五章 高产高效矿井的采区供电及电气控制
1.隔爆高压开关箱-1)主回路
位于开关箱上部的隔离开关室内，实现检修时隔离电源。它有接通
隔 （ON）、断开（OFF）和接地（EARTH）位置，由于隔离开关没有灭弧装 离 置，为此隔离开关与外盖和断路器1QF实现闭锁：断路器处于合闸位置 开 时，隔离开关不能分合，防止带负荷操作隔离开关；当隔离开关不在接 关 地位置时，外盖不能打开；只有将隔离开关置于接地位置时，变压器绕
2021/2/12
8
第五章 高产高效矿井的采区供电及电气控制
第三种组合方式
隔爆变压器的高压侧采用隔爆高压真空配电装置，负责高压 侧的控制、保护以及变压器二次绕组的漏电保护；低压侧采 用隔爆自动馈电开关，负责负荷的通断及低压侧的各种保护。
•优点:可直接与组合开关及其它控制设备相连，形成动力 中心。该种组合既保留了第二种组合的优点，又克服了其 缺点。
组中的高压静电被接地释放，方可打开外盖，从而防止带电检修。
位于开关箱下部的断路器室内，实现高压电源的通断。采用六氟化
六 硫作为灭弧介质，不易电离产生电弧，灭弧能力强，触头寿命长，减少
氟 维护工作。具有电磁脱扣机构和弹簧辅助手动操作机构或电动操作机构。
化 手动合闸时，将箱体左侧合闸手柄插入断路器合闸轴，逆时针旋转
用于实现保护时的跳闸。欠压脱扣线圈接于电压互感器二次侧 当主回路电压低于额定电压70%时，欠压脱扣线圈动作，断路器 脱扣、跳闸。电磁脱扣线圈与JSC300保护单元相连，当短路、过 载、漏电等保护动作时，接通该线圈，使断路器脱扣、跳闸。
2021/2/12
12
第五章 高产高效矿井的采区供电及电气控制
2）保护与监测回路
（3）低气压传感器 用于实现低气压保护。当六氟化硫断路器中的六氟化硫气
体减小时，其灭弧能力将大为降低。为此设置低气压保护。 设有两个压力传感器：一个是低气压报警传感器，当断路器 出现漏气故障，气体压力降低至第一个整定值时，报警传感 器动作，使JSC300固态继电器中信号指示的低气压管闪光， 发出报警信号，此时断路器仍可工作，但需要找出漏气原因 并消除；另一个是低气压跳闸传感器，当气体压力降至第二 个整定值时，跳闸传感器动作，使欠压脱扣线圈失电，断路 器跳闸，同时低气压管连续亮。此时，需消除漏气点，并通 过充气阀门补充六氟化硫气体至正常值时方可继续工作。
图5-1 矿用隔爆型移动变电站外形图 1-隔爆高压配电装置；2-隔爆干式变压器；3-隔爆低压自动馈电开关
2021/2/12
6
第五章 高产高效矿井的采区供电及电气控制
一、移动变电站的组合方式
第一种 组合方式
隔爆变压器的高压侧采用FB-6型隔爆高压负荷开关， 低压侧采用DZKD型或BKD型、KDZ型等隔爆低压自动馈电开关。
2021/2/12
11
第五章 高产高效矿井的采区供电及电气控制
2）保护与监测回路
（1）电压互感器和电流互感器二次回路
用于提供主回路电压和电流信号。电压互感器位于断路器室底 部，并联于主回路。它将6kV高压电变为110V向仪表和保护装置 提供高压信号并兼作保护回路的电源。电流互感器位于断路器 室上部，串联在主回路上，其二次侧向固态继电器JSC300和电 流表提供主回路电流信号。有三个电流互感器用来提供三相主 回路的电流信号，一个零序电流互感器用来提供漏电电流信号。 （2）欠压脱扣线圈和电磁脱扣线圈
硫 180°，在压力弹簧的作用下断路器自动闭合，将6 kV高压送入隔爆变
断 压器。手柄在返回弹簧的作用下返回原位，并可取出。电动合闸时，按
路 下前门上按钮盖下面的合闸按钮，合闸电动机运行，带动压力弹簧合闸。
器 也可以采用远方合闸按钮实现遥控。分闸时，将位于前门的跳闸插杆顺
时针转动，使脱扣机构脱扣，断路器跳闸，切除隔爆变压器高压电源。
普通高等教育“十一五”国家级规划教 材
煤矿电工学
第五章 高产高效矿井的 采区供电及电气控制（上）
煤炭工业出版社
第五章 高产高效矿井的采区供电及电气控制

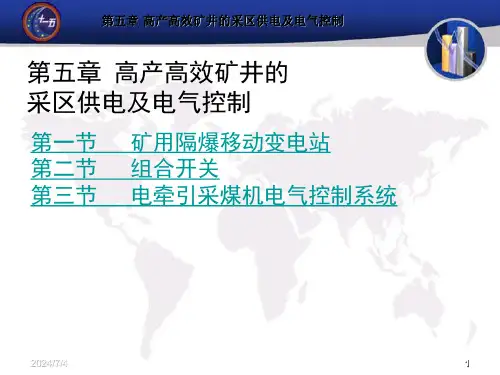

第五章 高产高效矿井的 采区供电及电气控制
第一节 第二节 第三节
矿用隔爆移动变电站 组合开关 电牵引采煤机电气控制系统
2021/2/12
2
第五章 高产高效矿井的采区供电及电气控制
3
第五章 高产高效矿井的 采区供电及电气控制
第一节 矿用隔爆移动变电站
第五章 高产高效矿井的采区供电及电气控制
第一节 矿用隔爆移动变电站
一、移动变电站的组合方式 二、移动变电站各部分的作用
2021/2/12
5
第五章 高产高效矿井的采区供电及电气控制
第一节 矿用隔爆移动变电站
•用途:综采工作面的供电 •发展方向:大容量、多功能组合 •最大容量移动变电站超过3000kVA,一次电压最高12.5kV, 二次侧电压最高 5KV，与多个馈电开关组成动力中心； 与组合开关组成负荷中心
电高 、产 控高 制效
系工 统作 特面 点供
①变压器容量大 ②电压等级高
③向工作面供电变压器中性点为小接地电流方式，减 少故障时接地电流 ④变压器一、二次侧均真空断路器，有保护、试验、 直观的故障查询系统. ⑤控制负荷的组合开关可同时控制多台电机.
⑥全面使ห้องสมุดไป่ตู้微机控制技术，增强设备功能
2021/2/12
高 ①高产-规模为300万吨／年以上，均为一井一面。
产 ②高效-采、掘、运和支护设备功率大、效率高，工作
高 效 矿 井
面推进速度快，工作面长度和平巷走向长度大
③安全-矿井生产系统的监测监控装置及通信先进可靠， 自动化程度高，操作维修简易方便，工作面安全设施齐全， 安全状况良好，百万吨死亡率接近于零。
