基极调幅电路设计
基极调制电路特点

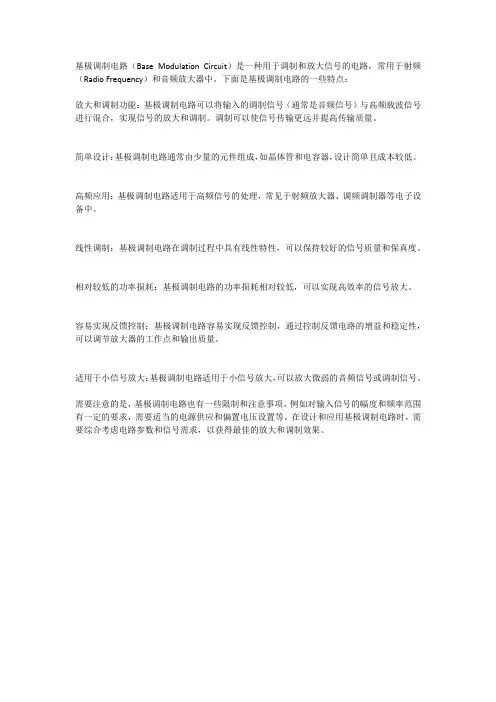

基极调制电路（Base Modulation Circuit）是一种用于调制和放大信号的电路，常用于射频（Radio Frequency）和音频放大器中。
下面是基极调制电路的一些特点：
放大和调制功能：基极调制电路可以将输入的调制信号（通常是音频信号）与高频载波信号进行混合，实现信号的放大和调制。
调制可以使信号传输更远并提高传输质量。
简单设计：基极调制电路通常由少量的元件组成，如晶体管和电容器，设计简单且成本较低。
高频应用：基极调制电路适用于高频信号的处理，常见于射频放大器、调频调制器等电子设备中。
线性调制：基极调制电路在调制过程中具有线性特性，可以保持较好的信号质量和保真度。
相对较低的功率损耗：基极调制电路的功率损耗相对较低，可以实现高效率的信号放大。
容易实现反馈控制：基极调制电路容易实现反馈控制，通过控制反馈电路的增益和稳定性，可以调节放大器的工作点和输出质量。
适用于小信号放大：基极调制电路适用于小信号放大，可以放大微弱的音频信号或调制信号。
需要注意的是，基极调制电路也有一些限制和注意事项，例如对输入信号的幅度和频率范围有一定的要求，需要适当的电源供应和偏置电压设置等。
在设计和应用基极调制电路时，需要综合考虑电路参数和信号需求，以获得最佳的放大和调制效果。
调幅原理
调幅原理用调制信号去控制高频载波的振幅、使载波的振幅按调制信号的规律变化，便可得到调幅波。
这一过程中，载波、调制波和已调波的波形如图Z0901（补图）所示。
由图可见，连接已调波幅值各点所形成的包络线，反映了调制波的特点。
显然，已调波已经不是纯粹的正弦波了，这表明已调波的获得是一个频率变换过程，只有通过非线性元件才能实现。
图Z0902是调幅的原理电路，它由非线性器件二极管和谐振频率为ω0的LC并联谐振回路组成。
uC 为载波电压，um为调制电压。
由于二极管的伏安特性可以近似地用一个n次多项式来表示，即：io =a0＋a1u＋a2u2＋a3u3+…，系数a0、a1、a2、a3等的大小和符号取决于二极管伏安特性的特点。
而该多项式的项数取决于信号u的大小和对分析结果所要求的精确度，信号愈大或者所要求的精确度愈高，所取的项数就应愈多。
通常，取前三项就足以反映出二极管的非线形特点，即：io = u＋a1u +a2u2 （式中iO即iD）GS0901 若：uC = Ucmcosω0tum = UmmcosΩt则作用于电路的总电压u（即ua）为：u = uC + um= Ucmcosω0t + UmmcosΩt代入式GS0901可得：io = a0＋a1（Ucmcosω0t+ UmmcosΩt）+a2（Ucmcosω0t+UmmcosΩt）2 GS0902将GS0902式展开，可得：显然，当ω0 >>Ω 时，只有ω0 及ω0±Ω这三种频率的信号才能在固有频率为ω0的LC并联谐振回路上产生较大的压降，于是LC回路两端的电压为：式中Z0表示谐振回路的谐振阻抗。
利用三角函数关系式不难将式GS0904变换为：式GS0905就是已调波的数学表达式它表明已调波的振幅为，是按调制波的特点而变化的，已调波的重复频率等于载波频率ω0，ma称为调幅系数，又叫调幅度。
由式GS0907可知，它与调制电压的幅度成正比，是一个反映调幅程度的量。
调幅电路pcb课程设计
调幅电路pcb课程设计一、教学目标本课程的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握调幅电路的基本原理和PCB设计的基本流程。
技能目标要求学生能够运用所学知识进行调幅电路的PCB设计，并能够进行相关的实验操作。
情感态度价值观目标要求学生培养对科学探究的兴趣和热情，增强团队合作意识和创新精神。
二、教学内容本课程的教学内容主要包括调幅电路的基本原理、PCB设计的基本流程、以及相关的实验操作。
教学大纲将按照以下顺序进行：首先介绍调幅电路的基本原理，然后讲解PCB设计的基本流程，接着进行相关的实验操作，最后进行课程总结和复习。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法。
首先，通过讲授法，向学生传授调幅电路的基本原理和PCB设计的基本流程。
其次，通过讨论法，引导学生进行思考和交流，培养他们的团队合作意识和创新精神。
接着，通过案例分析法，让学生分析实际案例，提高他们的解决问题的能力。
最后，通过实验法，让学生亲手进行实验操作，增强他们的实践能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备适当的教学资源。
教材将是主要的教学资源，我们将选择一本与课程内容相关的教材，以确保学生能够获得全面的知识和信息。
参考书也将作为辅助教学资源，提供给学生更多的学习资料和参考信息。
多媒体资料将用于辅助教学，如PPT、视频等，以生动形象地展示教学内容，提高学生的学习兴趣。
实验设备将是重要的教学资源，我们将准备相关的实验设备，让学生能够进行实际操作，增强实践能力。
五、教学评估本课程的评估方式将包括平时表现、作业和考试等。
平时表现将根据学生在课堂上的参与度、提问和回答问题的积极程度进行评估。
作业将包括练习题和项目任务，学生需要按时完成并提交。
考试将包括期中和期末考试，考试内容将涵盖课程的全部知识点。
评估方式将客观、公正，能够全面反映学生的学习成果。
最简单调幅电路原理图解
最简单调幅电路原理图解调幅电路是把调制信号和载波信号同时加在一个非线性元件上（例如晶体二极管或三极管）经非线性变换成新的频率分量，再利用谐振回路选出所需的频率成分。
调幅电路分为二极管调幅电路和晶体管基极调幅、发射极调幅及集电极调幅电路等。
通常，多采用三极管调幅电路，被调放大器如果使用小功率小信号调谐放大器，称为低电平调幅;反之，如果使用大功率大信号调谐放大器，称为高电平调幅。
在实际中，多采用高电平调幅，对它的要求是：（1）要求调制特性（调制电压与输出幅度的关系特性）的线性良好;（2）集电极效率高;（3）要求低放级电路简单。
1、基极调幅电路图1是晶体管基极调幅电路，载波信号经过高频变压器T1加到BG的基极上，低频调制信号通过一个电感线圈L与高频载波串联，C2为高频旁路电容器，C1为低频旁路电容器，R1与R2为偏置的分压器，由于晶体管的ic=f（ube）关系曲线的非线性作用，集电极电流ic含有各种谐波分量，通过集电极调谐回路把其中调幅波选取出来，基极调幅电路的优点是要求低频调制信号功率小，因而低频放大器比较简单。
其缺点是工作于欠压状态，集电极效率较低，不能充分利用直流电源的能量。
2、发射极调幅电路图2是发射极调幅电路，其原理与基极调幅类似，因为加到基极和发射极之间的电压为1伏左右，而集电极电源电压有十几伏至几十伏，调制电压对集电极电路的影响可忽略不计，因此射极调幅与基极调幅的工作原理和特性相似。
3、集电极调幅电路图3是集电极调幅电路，低频调制信号从集电极引入，由于它工作于过压状态下，故效率较高但调制特性的非线性失真较严重，为了改善调制特性，可在电路中引入非线性补尝措施，使输入端激励电压随集电极电源电压而变化，例如当集电极电源电压降低时，激励电压幅度随之减小，不会进入强压状态;反之，当集电极电源电压提高时，它又随之增加，不会进入欠压区，因此，调幅器始终工作在弱过压或临界状态，既可以改善调制特性，又可以有较高的效率，实现这一措施的电路称为双重集电极调幅电路。
通信电子线路课程教学设计-集电极调幅电路的设计与仿真
一、课程设计内容1.课程设计目的：通过课程设计，使学生加强对通信电子电路的理解，学会查寻资料﹑方案比较，以及设计计算等环节。
进一步提高分析解决实际问题的能力，创造一个动脑动手﹑独立开展电路实验的机会，锻炼分析﹑解决通信电子电路问题的实际本领，真正实现由课本知识向实际能力的转化；通过典型电路的设计与仿真分析，加深对基本原理的了解，增强学生的实践能力。
2.课题题目1)集电极调幅电路的设计与仿真2)二极管峰值包络检波电路的设计与仿真3)晶体三极管混频电路的设计与仿真4)变容二极管调频电路的设计与仿真二、课程设计要求：设计课题题目：每位同学根据自己学号除以4所得的余数加一选择相应题号的课题。
换题者不记成绩。
要求：掌握集电极调幅电路、晶体二极管峰值包络检波器、晶体三极管混频器与变容二极管调频器的基本原理和电路设计方法；掌握应用OrCAD/Pspice软件对电路进行仿真、分析。
①培养学生根据需要选学参考书，查阅手册，图表和文献资料的自学能力，通过独立思考﹑深入钻研有关问题，学会自己分析解决问题的方法。
②通过实际电路方案的分析比较，设计计算﹑元件选取﹑OrCAD仿真分析等环节，初步掌握简单实用电路的分析方法和仿真方法。
③了解与课程有关的电子电路以及元器件工程技术规范，能按课程设计任务书的技术要求，编写设计说明，能正确反映设计和实验成果，能正确绘制电路图。
④培养严谨的工作作风和科学态度。
三、课程设计进度安排四、课程设计说明书与图纸要求课程设计说明书包括内容：1.设计任务及主要技术指标和要求。
2.选定方案的论证及整机电路的工作原理。
3.单元电路的设计计算，元器件选择，电路图。
4.整机电路仿真结果（包括偏置点分析、DC扫描、瞬态分析和AC扫描）。
5.列出元件﹑器件明细表。
6.对设计成果作出评价，说明本设计特点和存在的问题，提出改进意见；目录一、课程设计目的和要求 (1)目的 (1)要求 (1)二、设计方案和基本原理 (1)设计方案 (1)基本原理 (2)三、设计电路 (4)四、电路仿真 (4)五、元器件明细表 (6)六、总结 (6)集电极调幅电路的设计与仿真一、课程设计目的和要求目的：通过课程设计，使学生加强对通信电子电路的理解，学会查寻资料﹑方案比较，以及设计计算等环节。
调幅电路设计
摘要目前，随着电子信息技术的快速发展，为了将低频信号有效地辐射出去为了使发射与接收效率碌在发射机与接收机方面部必须采用天线和谐振回路。
但语言、音乐图像信号等的频率变化范围如果直接发射音频信号财发射机将工作于同一频率范围。
这样接收机将同时收到许多不同电台的节目无法加以选择。
克服以上的困难必须利用高频振荡将低频信号“附加”在高频振荡人这样就使天线的辐射效率提高尺寸缩小同时每个电台都工作于不同的载波颠串接收机可以调谐选择不同脉电台这就解除了上述的种种困难。
所谓将信号“附加”在高频振荡上就是利用信号来控制高频振荡的其一参数使这个参数随信号而变化。
达就是调制绪论中已指出调制的方式可分为连续波调制与脉冲波调制两大类。
连续波调制是用信号来控制载波的振荡频率或相比因而分为调幅调频和调相三种方法。
所谓调幅，就是用调制信号电压来改变高频功率放大器的偏压，以实现条幅。
其基本原理是，低频调制信号电压与直流偏压相串联。
放大器的有效偏压等于这两个电压之和，它随着调制信号波形而变化。
使三极管工作在欠压状态下，集电极电流的基波分量随着基极电压成正比变化。
因此，集电极的回路输出高频电压振幅将随着调制信号的波形而变化，于是得到调幅波输出。
关键词：偏压；条幅；信号；调幅电路设计目录1、方案选择 (1)1.1 调幅电路的应用意义 (1)1.2 调幅电路设计的论证 (1)2、工作原理与参数计算 (1)2.1设计电路 (2)2.2基本电路框图 (2)3、电路调试与排故 (2)4、结论 (4)参考文献 (4)主要元器件参数 (5)1、方案选择1.1 调幅电路的应用意义传输信息是人类生活的重要内容之一。
传输信息的手段很多。
利用无线电技术进行信息传输在这些手段中占有极重要的地位。
无线电通信、广播、电视、导航、雷达、遥控遥测等，都是利用无线电技术传输各种不同信息的方式。
在以上这些信息传递的过程中，都要用到调制。
所谓调制，就是在传送信号的一方将所要传送的信号“附加”在高频振荡上，再由天线发射出去。
唐山学院高频基极振幅调制器的设计与实现
唐山学院高频电子线路课程设计题目基极振幅调制器的设计与实现系 (部) 信息工程系班级 10电信姓名学号指导教师张银蒲、申2013 年 1 月 7 日至 1 月 11 日共 1 周高频电子线路课程设计任务书一、设计题目、内容及要求设计题目：基极振幅调制器的设计与实现内容及要求：1．原理分析及电路图设计2．用相关仿真软件画出电路并对电路进行分析与测试(1)基极振幅调制器功放工作状态的观察分析；(2)基极振幅调制器功放的放大倍数：A u=15；(3)高频载波频率15MHz；(4)调制系数m为0.8。
二、设计原始资料模拟电子线路、高频电子线路；软件Multisim 10；计算机一台三、要求的设计成果（课程设计说明书、设计实物、图纸等）设计说明书1份，不少于2000字，应包含基极振幅调制器原理、设计电路、相关软件Multisim 10介绍、仿真电路、仿真波形分析。
四、进程安排7月9号课设理论讲解及仿真软件介绍、学生练习使用软件7月10号电路图理论设计7月11号仿真分析7月12号整理、撰写说明书7月13号进行测试或答辩五、主要参考资料[1] 曾兴文、刘乃安、陈健．高频电子线路．北京：高等教育出版社，2007[2] 张肃文等．高频电子线路（第四版）．北京：高等教育出版社，2004[3] 聂典等．Multisim 10计算机仿真．北京：电子工业出版社，2010指导教师（签名）：教研室主任（签名）：课程设计成绩评定表出勤情况出勤天数缺勤天数成绩评定出勤情况及设计过程表现（20分）课设答辩（20分）设计成果（60分）总成绩（100分）提问（答辩）问题情况综合评定指导教师签名：年月日目录前言 (1)1基极振幅调制器的设计原理 (2)1.1基极调幅定义 (2)1.2基极振幅调制器原理分析 (2)1.2.1基极振幅调制器原理电路 (2)1.2.2基极调幅电路的特点 (3)1.2.3基极调幅电路的特性 (3)2基极振幅调制器电路设计 (5)2.1总体设计方案、框图及分析 (5)2.2基极调幅电路 (5)3基极振幅调制器电路的仿真 (7)3.1软件MultiSim简介 (7)3.2电路的仿真 (8)3.2.1基极调幅振荡电路仿真电路 (8)3.2.2仿真电路波形分析 (9)4参数计算与分析 (12)总结 (13)参考文献 (14)前言目前，随着电子信息技术的快速发展，为了将低频信号有效地辐射出去为了使发射与接收效率提高，在发射机与接收机方面部必须采用天线和谐振回路。
集电极调幅电路课程设计
集电极调幅电路课程设计-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN目录前言.................................................... 错误!未定义书签。
1集电极振幅调制器的工作原理及分析.......................... 错误!未定义书签。
集电极振幅调幅器的工作原理 ............................... 错误!未定义书签。
集电极电路脉冲的变化情况................................. 错误!未定义书签。
集电极调幅波形图......................................... 错误!未定义书签。
集电极调幅的静态调制特性 ................................. 错误!未定义书签。
2集电极调幅设计与仿真...................................... 错误!未定义书签。
集电极振幅调制设计电路 ................................... 错误!未定义书签。
集电极振幅调制仿真电路 ................................... 错误!未定义书签。
调制信号波形和集电极调幅输出波形的比较和分析 . (6)3集电极电路分析 (7)调幅波的数学表示式推导 (7)集电极调幅电路的工作状态分析 (7)4软件MULTISIM 14介绍 (8)仿真软件概述 (8)界面预览 (8)元器件库的说明 (8)注意事项及可能遇到的问题 (9)5电路的改进 (9)此电路的优缺点 (9)改进方案 (10)6设计总结................................................. 错误!未定义书签。
1参考文献.. (11)前言调制器与解调器是通信设备中的重要部件。
高电平调幅电路.
图9-20
检波器输入输出波形
从信号的频谱来看，检波电路的功能是将已调波的边频或 边带信号频谱般移到原调制信号的频谱处。如图9-20 (b)，输入信号频谱为c， c ，而通过检波电路后输 出信号的频率为。这样的频谱搬移过程正好与振幅调 制的频谱搬移过程相反。
9.4.2 检波电路的分类 根据输入调制信号的不同特点，检波电路可分为 两大类：包络检波和同步检波。 包络检波是指检波器的输出电压直接反映输入高 频调幅波包络变化规律的一种检波方式。根据调 幅波的波形特点，显然只适合于普通调幅波的解 调。 同步检波主要应用于双边带调幅波和单边带调幅 波的检波。因为双边带调幅波和单边带调幅波的 频谱中缺少一个载波频率分量，不能用包络检波 器解调，必须用在检波器输入端加一个本地载波 信号的同步检波器实现解调。
3.集电极平均损耗功率等于载波点的损耗功率的 倍。应根据这一平均损耗功率来选择晶体 管，以使 。
4.在调制过程中，效率不变，这样可保证集电极调 幅电路处于高效率下工作。
5.因为调制信号源 u(t)需要提供输入功率，故调制 信号源u(t) 一定要是功率源。大功率集电极调幅 就需要大功率的调制信号源，这是集电极调幅的 主要缺点。
（三）非线性失真系数Kf 非线性失真的大小，一般用非线性失真系数Kf 表 示。当输入为单频调制的调幅波时， Kf定义为 （9-46） 式中 U ， U2 ， U3 …分别为输出电压中调制信 号基波和各次谐波分量的有效值。 （四）高频滤波系数F 高频滤波系数定义为，输入高频电压的振幅Uim 与 输出高频电压的振幅Uom 的比值，即 （9-47）
基极调幅和峰值包络检波的调整和测试
基极调幅与峰值包络检波的调整与测试一、实验目的1、加深理解高电平调幅电路的工作原理及调幅波的特点2、加深理解峰值包络检波电路的工作原理及产生建波失真的原因3、学习调幅系数、检波电路检波效率的测量方法二、预习要求1、复习调幅波的基本概念，高电平调幅、峰值包络检波电路的工作原理2、预习实验指导书，分析实验电路，明确实验电路，明确实验内容及方法三、实验原理实验电路如图1所示，图（a）为基极调幅电路，图（b）为峰值包络检波电路。
（b）图一 基极调幅与峰值包络检波实验电路（一）基极调幅电路的调整图（a ）电路中，三极管处于丙类工作状态：u C 是频率为f C 的高频载波信号，U Ω是频率为F 的低频调制信号，它通过耦合电容C B2加到三极管的基极回路。
有图可见，加在三极管发射结上的电压U BE 为u BE ≈uc+u Ω=U cm cos ωt+U Ωm cos Ωt 式中略去了R E 上的压降。
U BE 随调制信号U Ω变化而变化，致使放大器的集电极电流脉冲ic 的最大值也随调制信号而变，只要在U Ω变化范围内放大器始终工作于欠压状态，集电极回路调谐在载频上，那么变压器TTF2—2的次级就可以输出调幅波电压U 0。
调幅系数ma 是调幅波的常用参数，它反映已调波收调制信号控制后振幅变化的程度，其大小可由下式求得minmax min max m m m m aU U U U m+-=U mmax 和U mmin 分别为调幅波u0最大峰值和最小峰值，如图2所示。
图2 基极调幅工作原理在进行调幅波测量之前，先对调幅电路进行调整，使其工作在最佳状态，调幅是真最小，输出幅度尽量大，其调整步骤如下：（1）仅接入载波信号u C ，而不加调制信号U Ω，用示波器观察u A 的波形，在过压状态下对放大器进行调谐，然后减小u C 的幅值，使放大器退出过压而工作在欠压状态，此时uo 为等副载波（2）接入低频调制信号U Ω，用示波器观察u o 的波形，可能是调幅波，也可能是失真的调幅波，需对u c 、U Ω的大小进行适当调整，以获得不失真的调幅波若u c 、u Ω过大，可能出现u BEmax =U cm +U Ωm 过大，放大器进入过压状态；若u c 过小而u Ω过大，有可能出现U BEmin =U cm +U Ωm 小于死区电压，放大器进入截止区，这两种情况都会使调幅波产生严重失真。
基极调幅电路
4.3.3 采用滤波法的单边带发射机
图4.3.11（a）所示方框图为采用滤波法构成单边 带发射机。若设调制信号的频谱分量自100Hz到3000 Hz， 则相应各点的频谱如图4.3.11（b）所示。
4.3.3
图4.3.11 采用滤波法的单边带发射机方框图及其各点信号的频谱图 4.3.3
若将图4.3.5中的信号交换位置，如图4.2.4所示， 则流过负载的电流如式（4.2.17）所示，此时电路将实 现普通调幅（AM）功能。
4.3.1
图4.3.5二极 管平衡调制器的 工作波形如图 4.3.6所示。
图4.3.6 二极管平衡调制 器的工作波形
2、二极管环形调制器
为了进一步减少组合频率分量，提高调制效率，
（动画基极调制）
c (t) Vcmo(1 M a cos t) cosct
显然，为了实现不失真的调制，电路应工作在欠压状态。
需要说明的是：高电平调幅电路可以产生且只 能产生普通调幅波。
图4.3.10 基极调幅工作波形（基极调制动画）
4.3.2
3、电路实例：
图4.4.6 集电极调幅电路实例 图4.4.7 基极调幅电路实例
的单向开关函数，将其傅立叶级数展开式代入式
（4.3.3）可得
iL
RD
2 2RL
Vm
cos t(1 2
2
cos ct
2
3
cos 3ct
)
（4.3.4）
iL中包含的频谱分量为 和 (2n 1)c (n 0,1, 2, 3 )
若输出滤波器的中心频率为 fc，带宽为 2F，则输出电压为
4.3.1
o (t)
2Vm RD cosct
基级调幅与峰值包络检波
南京工程学院通信工程学院实验报告课程名称高频电子线路B实验项目名称____________________________实验学生班级电子信息141实验学生姓名洪子尧学号 208140714实验时间2016.06.05实验地点信息楼高频电子线路实验室实验成绩评定指导教师签字年月日基极调幅与峰值包络检波电路的调整与测试一、实验目的与要求1．加深理解高电平调幅电路的工作原理及调幅波的特点；2．加深理解峰值包络检波电路的工作原理及产生检波失真的原因；3．学习调幅系数、检波电路检波效率的测量方法。
二、实验仪器的名称和型号直流稳压电源EM1715、高频信号发生器GFG813、示波器HC6504各1台，万用表1只，实验电路板1块。
三、实验电路和测试电路实验电路下方所示，图（a）为基极调幅电路，图（b）为峰值包络检波电路。
u u3LΩ51载波输入端调制输入端正电源端（a）(b)四、实验内容、步骤（一）基极调幅电路的调整与测试1.熟悉实验电路板，弄清其结构和测试点。
2.将受调制放大器的输出端接上负载RL=1kΩ//1kΩ。
3.将直流稳压电源调至6V，接至电路的VCC端。
调节高频信号发生器，使输出465kHZ 的正弦波电压，接入放大器的载波输入端。
用示波器观察uA波形，进行放大器的调谐，调谐完成后保持高频输入信号的频率不变。
然后，将直流稳压电源调至12V，调节高频输入电压的大小约为临界时所需输入电压大小的一半，使放大器近似工作与欠压区的中心位置。
4.调节低频信号发生器，使输出1KHZ的正弦波，接入放大器调至信号的输入端，用示波器观察L点的电压波形uO 。
反复调节ui、uΩ的大小，使u O为一调幅波形，并使其最大振幅达到2V左右，调幅系数为30%～60%。
5.用示波器的另一通道测量低频输入信号uΩ，调节示波器灵敏度选择开关及微调旋钮，将调幅波的包络波形与uΩ的波形相比较，观察调幅波包络的失真情况。
若与uΩ波形相同，则没有调制失真。
基极振幅调制器的设计与实现
高频电子线路课程设计题目基极振幅调制器的设计与实现系(部)班级姓名学号指导教师2013 年7 月8 日至7 月12 日共 1 周高频电子线路课程设计任务书课程设计成绩评定表目录前言 (1)1 基极振幅调制器设计原理 (2)1.1 设计原理 (2)1.2 基极振幅调制的优缺点 (2)2 基极振幅调制器电路设计 (3)2.1 电路参数的选择 (3)2.2 电路的连接 (3)3 基极振幅调制器电路的仿真 (4)3.1 Multisim仿真软件的介绍 (4)3.1.1 Multisim软件介绍 (4)3.1.2 Multisim的基本界面操作 (5)3.2 基极调幅电路的仿真 (8)3.2.1 基极调幅电路输入的调制信号波形 (8)3.2.2 基极调幅电路输入的高频载波信号波形 (9)3.2.3 基极调幅输出波形 (10)4 基极振幅调制器电路实现与分析 (12)4.1 基极调幅的特性曲线 (12)4.2 基极调幅在临界、过压和欠压三种工作状态下的分析 (12)4.2.1 基极调幅工作在临界工作状态下的分析 (12)4.2.2 基极调幅工作在欠压工作状态下的分析 (13)4.2.3 基极调幅工作在过压工作状态下的分析 (14)5 总结 (16)6 参考文献 (17)前言目前，随着电子信息技术的快速发展，为了将低频信号有效地辐射出去为了使发射与接收效率碌在发射机与接收机方面部必须采用天线和谐振回路。
但语言、音乐图像信号等的频率变化围如果直接发射音频信号财发射机将工作于同一频率围。
这样接收机将同时收到许多不同电台的节目无法加以选择。
克服以上的困难必须利用高频振荡将低频信号“附加”在高频振荡人这样就使天线的辐射效率提高尺寸缩小同时每个电台都工作于不同的载波颠串接收机可以调谐选择不同脉电台这就解除了上述的种种困难。
调幅是使高频载波信号的振幅随调制信号的瞬时变化而变化。
也就是说，通过用调制信号来改变高频信号的幅度大小，使得调制信号的信息包含于高频信号之中，通过天线把高频信号发射出去，然后就把调制信号也传播出去了。
高频电子线路 课程设计：基极振幅调制器的设计及实现
目录前言 (1)1基极振幅调制器的原理与设计 (2)2基极振幅调制器电路的仿真 (4)2.1 Multisim仿真软件的介绍 (4)2.1.1 Muitisim软件简介 (4)2.1.1 Multisim的基本界面操作 (5)2.1.2 应用Multisim软件的注意事项 (8)2.2 基极调幅的仿真 (9)3基极振幅调制器电路实现与分析 (12)3.1 基极调幅的特性曲线 (12)3.2 基极调幅在欠压、过压和临界三种工作状态下的分析 (12)3.2.1 基极调幅在欠压工作状态下的分析 (12)3.2.2 基极调幅在过压工作状态下的分析 (13)3.2.3 基极调幅在临界工作状态下的分析 (14)总结 (16)参考文献 (17)前言调幅是使高频载波信号的振幅随调制信号的瞬时变化而变化。
也就是说，通过用调制信号来改变高频信号的幅度大小，使得调制信号的信息包含入高频信号之中，通过天线把高频信号发射出去，然后就把调制信号也传播出去了。
这时候在接收端可以把调制信号解调出来，也就是把高频信号的幅度解读出来就可以得到调制信号了调幅波的形成早期VHF 频段的移动通信电台大都采用调幅方式，由于信道衰落会使模拟调幅产生附加调幅而造成失真，目前已很少采用。
调频制在抗干扰和抗衰落性能方面优于调幅制，对移动信道有较好的适应性。
高频信号的幅度随着调制信号作相应的变化，这就是调幅波。
由于高频信号的幅度很容易被周围的环境所影响。
所以调幅信号的传输并不十分可靠。
在传输的过程中也很容易被窃听，不安全。
所以现在这种技术已经比较少被采用。
但在简单设备的通信中还有采用。
比如收音机中的AM波段就是调幅波，大家可以和FM波段的调频波相比较，可以看到它的音质和FM波段的调频波相比会比较差，原因就是它更容易被干扰。
1基极振幅调制器的原理与设计所谓基极调幅，就是用调制信号电压来改变高频功率放大器的基极(栅极)偏压，以实现调幅。
它的基本电路如图1-1，由此可知为了获得有效的调幅，基极调幅电路必须总是工作欠压状抵，可以证明基极调幅的平均集电极效率不高这是它的主要缺点。
三极管甲类调幅电路
摘要本文主要叙述的是三极管集电极调幅电路的设计原理，以及利用Multisim对调幅电路的仿真。
设定三极管的工作状态，实现频率变换，产生边带和谐波分量，利用低频调制电压去控制晶体管的集电极电压，通过集电极电压的变化，使集电极高频电流的基波分量随调制电压的规律变化，再利用选择性电路选出所需的频率分量并滤掉其他成分从而实现调幅。
关键词：三极管 ; 集电极 ; 调幅 ;目录1.绪论 (1)2.方案的确定 (2)3.工作原理、硬件电路的设计或参数的计算 (3)3.1 集电极调幅的工作原理 (3)3.2集电极调幅波形 (4)3.3集电极调幅的静态调制特性 (5)3.4电路参数的计算 (6)4、总体电路设计和仿真分析 (9)4.1总电路图 (9)4.2仿真分析 (10)5、心得体会 (14)参考文献 (14)附录 (15)附录Ⅰ元器件清单 (15)附录Ⅱ总电路图 (16)1.绪论调幅是使高频载波信号的振幅随调制信号的瞬时变化而变化。
也就是说，通过用调制信号来改变高频信号的幅度大小，使得调制信号的信息包含入高频信号之中，通过天线把高频信号发射出去，然后就把调制信号也传播出去了。
这时候在接收端可以把调制信号解调出来，也就是把高频信号的幅度解读出来就可以得到调制信号了。
调幅主要由非线性器件和选择性电路构成。
非线性器件实现频率变换，产生边带和谐波分量；选择性电路用来选出所需的频率分量并滤掉其他成分，如高次谐波等。
集电极调幅是利用低频调制电压去控制晶体管的集电极电压，通过集电极电压的变化，使集电极高频电流的基波分量随调制电压的规律变化，从而实现调幅。
实际上，它是一个集电极电源受调制信号控制的谐振功率放大器，属高电平调幅。
要完成无线电通信，首先必须产生高频率的载波电流，然后设法将电报、电话等信号“加到”载波上去。
将声音电流加在高频电流上，这个过程称为调制。
一个载波电流有三个参数可以改变，即振幅、频率和相位，本次设计要求采用调幅方式。
辽宁工业大学高频课设基极调幅电路设计
高频电子线路课程设计(论文)基极调幅电路设计院（系）名称电子与信息工程学院专业班级学号学生姓名指导教师起止时间：课程设计（论文）任务及评语院（系）：电子与信息工程学院教研室：通信工程注：平时成绩占20%，答辩成绩占40%，论文成绩占40%。
摘要调幅即振幅调制，就是由调制信号去控制载波的振幅，严格的来讲，是使得高频振荡的振幅与调制信号呈线性相关，其他参数不变，调制信号是由原始消息变成的低频或者视频信号，这些信号可以是模拟的，也可以是数字的。
未受调制的高频振荡信号称为载波，受调制后的振荡信号称为已调波，它具有调制信号的特征。
从频谱关系看，调幅就是把调制信号的频谱搬移到高频载波附近。
调幅波的形成早期移动通信电台大都采用调幅方式，由于信道衰落会使模拟调幅产生附加调幅而失真，目前已经很少采用。
调频制在抗干扰和抗衰落性能方面优于调幅制，对移动信道有较好的适应性。
高频信号的幅度随着调制信号作相应的变化，这就是调幅波。
由于高频信号的幅度很容易被周围的环境所影响。
所以现在这种技术已经比较少被采用。
但在简单设备的通信中还有采用。
比如收音机中的AM波段就是调幅波。
所谓基极调幅，就是用调制信号电压来改变高功率放大器的基极偏压，以实现调幅。
其基本原理是，低频调制信号电压与直流偏压相串联。
放大器的有效偏压等于这两个电压之和，它随着调制信号波形而变化。
使三极管工作在欠压状态下，集电极电流的基波分量随着基极电压成正比变化。
因此，集电极的回路输出高频电压振幅将随着调制信号的波形而变化，于是得到调幅波输出。
因为基极调幅所需调制功率很小，对整机的小型化有利。
因此，基极调幅电路在现实中的应用是非常重要的。
关键词：基极调幅；载波信号；调制信号目录第1章绪论 (1)1.1基极调幅电路的应用意义 (1)1.2本文研究内容 (2)第2章基极调幅电路硬件设计 (3)2.1总体设计方案 (3)2.2整体电路图及分析 (3)2.3晶体管工作特性曲线分析 (4)第3章电路仿真与参数计算 (6)3.1电路图仿真结果与分析 (6)3.1.1 输入高频载波 (6)3.1.2 输出调幅波 (7)3.2有关参数计算与分析 (7)第4章课程设计总结 (9)参考文献 (10)附录： (11)第1章绪论1.1基极调幅电路的应用意义为了将低频信号有效地辐射出去，为了使发射与接收效率在发射机与接收机方面必须采用天线和谐振回路。
基极调幅电路设计
基极调幅电路设计一．设计原理基极调幅，就是用调制信号电压来改变高频功率放大器的基极偏压，以实现调幅。
晶体管是一种非线性器件，只要让其工作在非线性（甲乙类，乙类或丙类）状态下，即可用它构成调幅电路。
一般总是把高频载波信号和调制信号分别加在谐振功率放大器的晶体管的某个电极上，利用晶体管的发射结进行频率变换，并通过选频放大，从而达到调幅的目的。
它的基本电路如下图1-1，由图可知，低频调制信号电压U Ωcos Ωt 与直流偏压V BB 相串联。
放大器的有效偏压等于这两个电压之和，它随调制信号波形而变化。
由于在欠压状态下，集电极电流的基波分量I cm1随基极电压成正比。
因此，集电极的回路输出高频电压振幅将随调制信号的波形而变化，于是得到调幅波输出。
调幅过程是非线性变换的过程，将产生多种频率分量，所以调幅电路应LC 带滤波器，用来滤除不需要的频率分量。
为了获得有效的调幅，基极调幅电路必须总是工作于欠压状态。
图1-1 基极振幅调制器的原理电路二．实验电路：根据图1-1的原理电路图，设定输入高频载波的幅度bm U 为10V ，频率为15MHZ 。
输入调制信号的幅度U 为2V ，频率为600KHZ 。
因为LC 满足谐振条件，所以可设电容和电感分别为L=11.26nF ，C=10nH 。
经过调试，两个直流电源分别为BB U =0.1V 和CC U =35V 。
则电路图如下图所示：Q12N5656V135 V V20.1 VC311.26nFL110nHV310 Vrms 15MHz 0° V42 Vrms 600kHz 0°45128图2-1 基极振幅调制器原理电路图三．实验步骤：1. 基极调幅的特性曲线极振幅调制器电路由NI Multisim 软件模拟仿真实现，基极振幅调制特性分析如下图所示：2.基极调幅在临界、欠压和过压三种工作状态下的分析1）基极调幅工作在临界工作状态下的分析在Uc介于欠压和过压状态之间的某一值时，动态特性曲线上端正好位于电流下降线上，此状态称临界状态。
