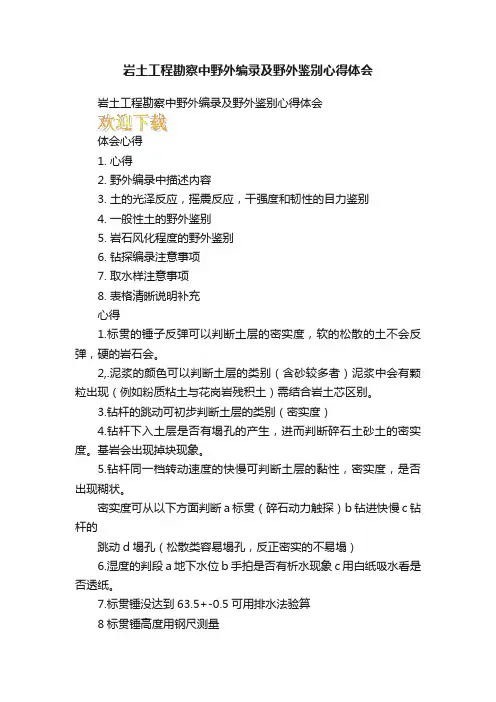

岩土工程勘察中野外编录及野外鉴别心得体会

岩土工程勘察中野外编录及野外鉴别心得体会

体会心得

1. 心得

2. 野外编录中描述内容

3. 土的光泽反应，摇震反应，干强度和韧性的目力鉴别

4. 一般性土的野外鉴别

5. 岩石风化程度的野外鉴别

6. 钻探编录注意事项

7. 取水样注意事项

8. 表格清晰说明补充

心得

1.标贯的锤子反弹可以判断土层的密实度，软的松散的土不会反弹，硬的岩石会。

2,.泥浆的颜色可以判断土层的类别（含砂较多者）泥浆中会有颗粒出现（例如粉质粘土与花岗岩残积土）需结合岩土芯区别。

3.钻杆的跳动可初步判断土层的类别（密实度）

4.钻杆下入土层是否有塌孔的产生，进而判断碎石土砂土的密实度。基岩会出现掉块现象。

5.钻杆同一档转动速度的快慢可判断土层的黏性，密实度，是否出现糊状。

密实度可从以下方面判断a标贯（碎石动力触探）b钻进快慢c钻杆的

跳动d塌孔（松散类容易塌孔，反正密实的不易塌）

6.湿度的判段a地下水位b手拍是否有析水现象c用白纸吸水看是否透纸。

7.标贯锤没达到63.5+-0.5可用排水法验算

8标贯锤高度用钢尺测量

9.钻机在钻探前，必须检查是否摆稳，否则会使孔倾斜。

10.标贯的锤击速率保持在15-30击/min

11.分层做标贯，动探，层厚时标贯，动探试验一般每隔1-2m进行一次，测试深度超过

15cm时，试验间距可为2-3m

12.地下水位以下的砂层进行标贯试验时，为了避免产生流沙或塌孔现象使N值失真，孔内应采用泥浆护壁或下套管。

13.标贯锤遇到塌孔无法打到实地土层情况怎么处理？

14.标贯锤遇到坚硬的残积土等无法先预进入土层15cm时怎么处理？

一.野外编录中描述内容：

1. 土的描述

1 粘土(粉质粘土)：颜色，状态，包含物，光泽反应，摇震反应，干强度，韧性，土层结构等。

2 砂土：颜色，矿物组成，颗粒级配，颗粒形状，粘粒含量，湿度，密实度等。

3 粉土：颜色，包含物，湿度，密实度，摇震反应，光泽反应，干强度，

韧性。

4 淤泥：颜色，状态，包含物，有无臭味（可初判有机质含量），结构性，有无层理等。

互层：薄层与厚层的厚度比大于1/3

夹层：薄层与厚层的厚度比大于1/101/3

夹薄层：薄层与厚层的厚度比小于1/10且多次出现，

2. 岩石的描述：

地质名称，风化程度，颜色，主要矿物，结构构造，岩石的质量指标RQD。

RQD：75mm金刚石钻头，双层岩芯管取芯，每回次大于10cm的岩芯段之与该回次进尺的比值。

RQD大于90好的，7590较好，5075较差，2550差的，小于25极差。

二.光泽反应，摇震反应，干强度和韧性的目力鉴别。

(1)光泽反应：

1. 方法：用刀切土并抹过土面，观察其切面。

2. 评价：光滑程度，粗糙程度，光泽反应。

3. 一般土的情况：

粘土：光滑，有油脂光泽，颗粒越细光泽越明显，

粉质粘土：切面稍有光泽。

粉土：无光泽，粗糙。

(2)摇震反应

⑴方法：把土搓成小球，（天然含水量接近饱和的土）放在手掌上左右

摇晃，另一手震击该手，如土球表面有水渗出，并呈现光泽，但用手指捏土球时，水分与光泽很快消失。

⑵评价：迅速，中等，缓慢，无。

⑶一般土情况：

粘土：无，

粉质粘土：缓慢，

粉土：中等迅速。

⒊韧性：

⑴方法：把土搓成约3mm的土条，（天然含水量略高于塑限）

再搓成土团二次搓条

⑵评价：低，中，高

⑶一般情况：

粘土：能再次搓条，指压不碎。

粉质粘土：可再揉成土团，手捏即碎裂。

粉土：不能再搓成土团后重新搓条。

4．干强度：

⑴方法：将风干的小土球用手捏碎的程度。

⑵评价：极高，高，中等，低，很低，无。

⑶一般土的情况：

粘土：捏不碎，

粉质粘土：用力才能捏碎，

粉土：易捏碎成粉末。

粘土，切面有油脂光泽，无摇震反应，干强度:高中等，韧性:高中等

粉质粘土，切面光滑，无光泽，摇震反应:无慢，干强度:低中等，韧性:低中等。

粉土，无光泽反应，粗糙，摇震反应:迅速中等，干强度:低，韧性:低，

三.一般性土的野外鉴别

4. 有机质土：灰黑色，有光泽，味臭，含腐植质，纤维质，浸水后有气泡，干燥后收缩。

5. 新近堆积土：色暗，结构性差，易变形，无粒状结核体，有贝壳及园形钙核。

6. 粘土：①切面光滑，②滑腻，③能搓小于0.5mm不断的条，④干土坚硬。

7. 粉质粘土：①稍有光滑面，②细捻有颗颗粒，③能搓成0.5-2mm的条，④手难捏碎。

8. 粉土：①无光滑面，粗糙，②无粘滞感，不粘着物体，③只能搓成2-3mm的条，④手捏易碎，

6.砂土：

砾砂：1/4以上大于高梁粒（2mm），分散，湿润是用手掌拍：无水印，粘着程度：无粘着感。

粗砂：1/2以上大于小米粒（0.5mm），个别胶胶结，无水印，无粘着感。中砂：1/2以上砂糖相近（大于0.25mm），少量胶结，偶见水印，无粘着感

细砂：象粗玉米粉，（大于0.1mm），部份胶结，有水印，偶有轻微粘着

感，

粉砂：象小米粉，（小于0.1mm）大部份胶结，有翻浆，有轻微粘着感。

四.岩石风化程度的野外鉴别

9. 全风化：结构基本破坏，可用镐挖，干钻可钻进

10. 强风化：结构大部份破坏，矿物成分显著变化。风化裂隙很发育，岩体破碎，镐可挖，干钻不易钻进，岩体被切割成220cm的岩块。11. 中风化：结构部份破坏，沿节理面有次生矿物，风化裂隙发育，镐难挖，岩芯钻方可钻进，岩体被切割成2050cm岩块。

12. 微风化：结构基本未变，节理面有渲染，略有变色，少量风化裂隙。

13. 未风化：岩质新鲜，偶见风化痕迹。

五.钻探编录注意事项

14. 非连续取芯钻进的回次进尺，对螺旋钻进应在1m以内，对岩芯钻探应在2m以内，野外编录不应超此范围。

15. 勘察中凡遇含水层均应测定地下水位，并应在开孔时量测初见水位及稳定水位，有条件时触探孔也应量测水位。

16. 应督促钻探人员采用合理的钻进方法，取得符合规范要求的土试样，保证土试样的质量等级，取土应采用静压或锤击法，下放取土器前应仔细清孔，孔底残留浮土厚度不应大于取土器废土段的长度，严禁取土中多打防止土样压缩。软土中应采用薄壁取土器，取出土样应及时封存，以防失水及搬运过程中对土样的扰动。

17. 对较破碎和破碎的岩体，岩芯采取率不应低于65%。

18. 标贯试验中，要保证孔底无浮土，打入土中15cm后开始记录每打
