C40混凝土配比是多少
(完整word版)C40普通混凝土配合比
C40普通混凝土配合比设计说明一、设计依据：JTJ041-2000、JGJ55-2000、GB/T1596-2005二、原材料：1、水泥：赤峰远航水泥有限责任公司P.O42.52、砂：白音青格勒砂场中砂3、石：宇厦石料厂4.75-9.5mm:30% .9.5-19mm:70%4、水：饮用水5、粉煤灰：蓝旗电厂6、减水剂：天津市雍阳减水剂厂三、1、使用部位：波形护栏基座.防撞墙.封头.垫石.盖梁.挡块2、设计坍落度：90-110mm四、配合比设计：1、确定配制强度：fcu,o=fcu,k+1.645σ=40+1.645*6=49.9MPa2、计算水灰比（W/C）：水泥强度：fce = 42.5*1.00= 42.5MPaW/C=(Aa.fce)/(fcu,o+Aa.Ab.fce)=(0.46*42.5)/(49.9+0.46*0.07*42.5)=0.38按耐久性校正水灰比，查JTJ55-2000表 4.0.4允许最大水灰比0.55,取水灰比为0.40；3、选定单位用水量（m wO):根据二.3，三.2和JGJ55-2000表4.0.1-2选定用水量210kg/m3加0.6%高效减水剂（减水率20%），则加过减水剂之后用水量为168 kg/m34、计算单位水泥用量(m C o):m C o = m w o/(w/c) = 168/0.40=420kg/m3按耐久性校正单位水泥用量查JGJ55-2000表4.0.4允许最小水泥用量300kg/m3采用计算用量420kg/m3; 根据上级文件要求，并依据《用于水泥混凝土中的粉煤灰》GB/T1596-2005的规定，选取粉煤灰的替代水泥的用量为10%，则选定的配合比中水泥被粉煤灰等量取代10%，即粉煤灰的用量为42kg/ m3水泥的用量为378kg/ m3。
5、选定砂率（Bs）：根据二.3、四.2查JGJ55-2000表4.0.2选定砂率40%；6、计算砂石材料用量：假定水泥砼毛体积密度为2450kg/m3m S o =（2400-m C o-m w o)Bs=(2450-420-168)*39%=745kg/m3m G o =2450-420-168-745=1117kg/m3初步配合比为：m C o：m W o：m S o：m G o = 420：168：745：1117试拌15L测定坍落度为100mm粘聚性保水性良好,满足施工和易性要求。
C40普通混凝土配合比计算书
C40普通混凝土配合比设计计算书一、设计依据：1、JGJ55-2011 《普通混凝土配合比设计规程》；2、GB50010-2010 《混凝土结构设计规范》；3、GB/T50146-2014 《粉煤灰混凝土应用技术规范》；4、JTG/T F50-2011 《公路桥涵施工技术规范》；5、GB/T50081-2019 《普通混凝土力学性能试验方法标准》；6、GB/T 50082-2009 《普通混凝土长期性能和耐久性能试验方法标准》；7、JTG E30-2005 《公路工程水泥混凝土试验规程》；8、JTG E42-2005 《公路工程集料试验规程》；9、JGJ/T 10-2011 《混凝土泵送技术规范》；10、京台高速公路德州（鲁冀界）至齐河段改扩建工程主体工程设计图纸二、设计要求及用途1、设计标号：C402、设计坍落度：160-200mm3、设计抗渗等级：P84、使用部位：桥梁工程(盖梁、墩柱等)5、根据普通砼设计规程，混凝土强度标准差σ=5.0MPa，机械拌和。
三、组成材料1、水泥：故城山水水泥有限公司，P.O42.5；2、砂：行唐辉育砂厂，II区中砂,mx=2.8；3、碎石：济南鲁平建材有限公司5-10mm、10-20mm、16-31.5mm碎石；碎石掺量分为5-10mm：10-20mm：16-31.5mm=20%：50%：30%，经掺配后合成筛分，级配符合5-31.5mm碎石连续级配要求；4、水：饮用水，符合《公路桥涵施工技术规范》；5、粉煤灰：山东华能德州电力实业总公司，F类Ⅰ级；6、外加剂：德州中科新材料有限公司，ZK-T9H缓凝型聚羧酸系高性能减水剂。
四、设计步骤1、计算试配强度fcu.0=fcu,k+1.645σ=40+1.645×5.0=48.2Mpa2、计算基准混凝土（不掺粉煤灰的普通混凝土）的材料用量：W）（1）确定水胶比（Baa=0.53 ab=0.20 yf=0.95 rc=1.16 fce,g=42.5W/B=aa×fb/(fcu,o+aaabfcc)=0.53×0.95× 1.00× 1.16×42.5/48.2+(0.53×0.20×0.95×1.00×1.16×42.5)=0.47根据经验选定W/B=0.36。
c40混凝土配合比计算
混凝土配合比计算依据《普通混凝土配合比设计规程》(JGJ55-2000)(J64-2000)以及《建筑施工计算手册》。
一、混凝土配制强度计算：混凝土配制强度应按下式计算：式中：σ----混凝土强度标准差(N/mm2).取σ = 5.00(N/mm2)f cu,0----混凝土配制强度(N/mm2)f cu,k----混凝土立方体抗压强度标准值(N/mm2),取fcu,k = 40.00经过计算得：f cu,0 = 40.00 + 1.645 × 5.00 = 48.23(N/mm2)。
二、水灰比计算：混凝土水灰比按下式计算：式中：αa,αb──回归系数,由于粗骨料为碎石,根据规程查表取αa= 0.46,αb = 0.07;f ce──水泥28d 抗压强度实测值(MPa)，取36.73(N/mm2)。
经过计算得：W/C=0.46 × 36.73/(48.23 + 0.46 × 0.07 × 36.73) = 0.34。
实际取水灰比:W/C=0.34.三、用水量计算：每立方米混凝土用水量的确定,应符合下列规定:1 干硬性和塑性混凝土用水量的确定:1) 水灰比在0.40～0.80范围时,根据粗骨料的品种,粒径及施工要求的混凝土拌合物稠度,其用水量按下两表选取:2) 水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量应通过试验确定。
2 流动性和大流动性混凝土的用水量宜按下列步骤计算:1) 按上表中坍落度90mm的用水量为基础,按坍落度每增大20mm用水量增加5kg,计算出未掺外加剂时的混凝土的用水量;2) 掺外加剂时的混凝土用水量可按下式计算:式中：m wa──掺外加剂混凝土每立方米混凝土用水量(kg);m w0──未掺外加剂时的混凝土的用水量(kg);β──外加剂的减水率,取β=0.00%。
3) 外加剂的减水率应经试验确定。
混凝土水灰比计算值m wa=0.34×(1-0.00)=0.34由于混凝土水灰比计算值小于0.40,所以用水量取试验数据m w0=225.00kg。
C40水泥混凝土配合比设计报告
C40混凝土配合比试验报告设计强度： C40使用部位：墩柱、盖梁、桥面、挡块等单方用量：水泥:砂:碎石:水:矿粉:粉煤灰：外加剂=327:700:1095:168：70：70:4.67材料配比：水泥:砂:碎石:水:矿粉:粉煤灰:外加剂=1:2.14:3.35:0.51：0.21：0.21:0.015C40水泥混凝土配合比设计报告一：使用工程部位C40水泥混凝土主要用于墩柱、盖梁、桥面、挡块等部位（详见设计文件）。
二：设计依据1.《公路桥涵施工技术规范》JTJ 041-20002.《普通混凝土配合比设计规程》JGJ 55-20003.《公路工程水泥及水泥混凝土试验规程》JTG E30-20054.《公路工程集料试验规程》JTG E42-2005三：设计要求1.强度要求：混凝土7d抗压强度不小于配置强度的70%，28d抗压强度大于配置强度，但不超过设计强度的150%。
2.工作性要求：混凝土的运输方式为混凝土罐车搅拌运输，要求混凝土的出罐流动性好，出罐坍落度不低于120mm，现场浇筑坍落度介于120mm～160mm，实验测得减水剂的半小时经时坍落度损失为30mm，因此要求混凝土拌合物的出机坍落度>140mm。
同时混凝土拌合物须具有良好的流动性、和易性、粘聚性、保塑性以满足质量及施工工艺的要求。
耐久性要求：据《公路桥涵施工技术规范》JTJ 041-2000中要求用于有冻害的潮湿环境和钢筋混凝土的最大水灰比不超过0.55及最小水泥胶合用量不低于300kg/m3。
在满足规范及强度要求的前提下尽量减少水泥用量，以降低混凝土绝热温升。
在满足混凝土粘聚性要求的前提下，尽量降低砂率，以减少混凝土的干缩。
在满足流动性的前提下降低单位用水量，以保证混凝土的耐久性。
经济性要求：建议在混凝土中掺入一级或二级粉煤灰、矿渣超细粉等外掺料，以降低水泥单位用量，在满足耐久性、强度、工作性的前提下，配制最佳单位水泥用量，降低单位减水剂用量，节约成本。
C40(泵送)混凝土配合比设计书
混凝土配合比设计书强度等级:C40(泵送）水泥混凝土编制:审核:检验单位:***工程质量检测有限公司**高速公路**段**标工地试验室监理单位:************有限责任公司C40泵送混凝土配合比设计书一、设计要素1、设计依据（1）JGJ 55-2011《普通混凝土配合比设计规程》（2）JTG/T F50-2011《公路桥涵施工技术规范》（3）设计图纸2、设计技术指标及要求（1）设计强度等级C40，环境类别为Ⅰ类，环境作用等级为B级。
（2）设计坍落度180～220mm。
（3）水灰比≤0.55，最小胶凝材料用量300kg。
3、配合比使用的材料（1）水泥：采用台泥（英德）水泥有限公司（台泥牌）P.O42.5水泥，经试验各指标符合GB175-2007规范要求。
报告编号：**（2）砂：采用肇庆市河苑土石方工程有限公司（西江）中砂，经试验各指标符合JTG/T F50-2011 规范要求。
报告编号：**（3）碎石：采用清远清城区飞来峡白鹤汛石场有限公司5～25mm（掺配比例5-10mm:10-20mm=20%:80%）碎石，经试验各指标符合JTG/T F50-2011规范要求。
5-10mm报告编号：**、10-20mm报告编号：** （4）外加剂：采用山西鹏程建筑科技有限公司聚羧酸高性能减水剂(缓凝型），经试验各指标符合GB 8076-2008规范要求。
报告编号：**（5）粉煤灰：采用台山电厂F类Ⅱ级粉煤灰(掺量20%)。
（6）水：自来水，经试验各指标符合JGJ 63-2006规范要求。
报告编号：**二、拟用工程部位墩身、盖梁、基础及下部构造等。
1、确定基准配合比 （1）计算试配强度0cu f ，≥ k cu f ，＋1.645σ式中 0cu f ，—混凝土配制强度（MPa ）；k cu f ，—混凝土立方体抗压强度标准值（MPa ）； σ—混凝土强度标准差（MPa ）。
由上式计算试配强度为：0cu f ，= k cu f ，＋1.645σ=40+1.645×5=48.2MPa（2）计算水灰比W/B=ceb a 0cu cea f f f ⋅⋅+⋅ααα，式中a α、b α—回归系数；ce f —水泥28d 抗压强度实测值（MPa ）。
混凝土配合比试验C40水灰比=0.38
含气量
备注
1次
2次
3次
%
60
12.8
14.8
28.8
4.9
3水泥、砂、石、水=1:1.15:2.24:0.38
A B C D E
五、混凝土容重计算
试模
尺寸
（1）
试模
数量
（2）
试模
容积
（3）
试模
重量
（4）
试模+混凝土重
（5）
混凝土容重（千克/立方米）
砂石混合重量=混凝土假定容重—水泥量—水量= 1742
砂用量=砂石混合重量×砂率= 592
石子用量=砂石混合重量—砂用量= 1150
四、混凝土配合比试拌记录
棍度“中”，粘聚性“良好”，保水性“无析出”
2010年09月01日温度20℃
试拌
（kg）
水泥
（kg）
砂
（kg）
石
（kg）
水
（kg）
外加剂
（kg）

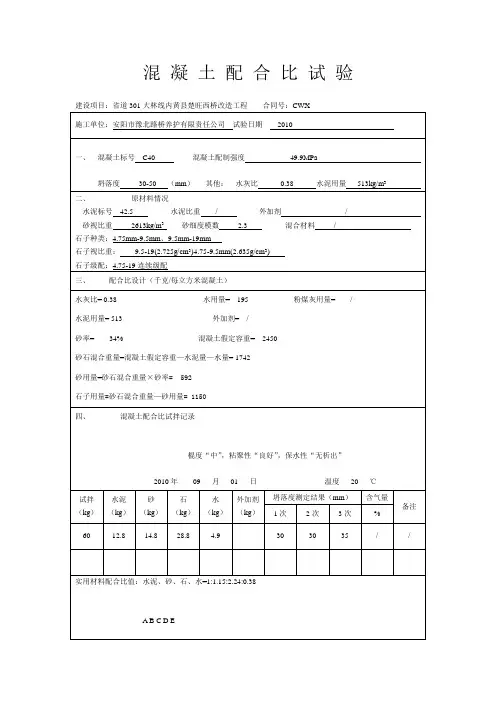

混凝土配合比试验
建设项目：省道301大林线内黄县楚旺西桥改造工程合同号：CWX
施工单位：安阳市豫北路桥养护有限责任公司试验日期2010
一、混凝土标号C40混凝土配制强度49.9MPa
坍落度30-50（mm）其他：水灰比0.38水泥用量513kg/m3
二、原材料情况
水泥标号42.5水泥比重/外加剂/
砂视比重2613kg/m3砂细度模数2.3混合材料/
F=( (5)-(4) ) /( 3 )
150×150×150mm
1
0.003375
0.901
9.195
2457
实拌后混凝土材料用量（千克）
c40混凝土配合比
C40混凝土配合比设计一、工程概况预制空心板梁、T梁设计强度等级为C40混凝土。
根据梁结构尺寸及施工工艺，取碎石最大粒径31.5mm（5~31.5mm连续级配），设计坍落度取70~90mm。
配合比设计依据为施工图、普通混凝土配合比设计规程（JGJ55-2000）及混凝土施工有关要求。
二、原材料情况1、水泥采用两种水泥进行比较选择，分别为：四川华崟山广能集团崟峰特种水泥有限公司生产“蓉峰牌”42.5R普通硅酸盐水泥；均不考虑水泥强度富裕系数。
2、细集料采用长寿河砂，该砂符合Ⅱ区中砂级配；3、粗集料采用华崟山碎石厂生产碎石，按5~20mm:16~31.5mm=50:50（质量比）配为5~31.5mm连续粒径；4、外加剂选用两种外加剂进行比较选择，分别为：西安方鑫化工有限公司生产的UNF-FK高效减水剂，掺量取0.8%C,实测减水率20%；陕西博华工程材料有限公司生产的FDN-HA高效减水剂，掺量取0.8%C,实测减水率24%。
5、拌合及养护用水饮用水。
以上材料均检验合格。
三、配合比初步确定一〉、空白基准配合比确定1、配制强度fcu0fcu0=fcuk+1.645σ=40+1.645*6.0=49.9MPa2、基准水灰比W/C=(αa*fce)/( fcu0+αa*αb* fce)=(0.46*42.5)/(49.9+0.46*0.07*42.5)=0.383、用水量及水泥用量确定根据JGJ55-2000，用水量取mw0=205 kg/m3，则mc0= mw0/(W/C)=539 kg/m3。
4、粗细集料用量确定根据集料情况及施工要求，砂率确定为38%，混凝土假定容重为2400 kg/m3，按重量法公式计算：mc0+ms0+mg0+mw0+mf0=2400ms0/(ms0+mg0)=0.38求得ms0 =629 kg/m3 mg0=1027 kg/m35、材料用量为（kg/m3）mc0=539 ms0 =629 mg0=1027 mw0=2056、拌合物性能测试试拌混凝土25L，材料用量为：mc=13.475kg ms=15.725kg mg=25.68kg(其中m5~16=m16~31.5=12.84kg) mw=5.125kg按《普通混凝土拌合物性能试验方法标准》（GB/T50080-2002）进行混凝土拌合物性能试验，实测结果如下：坍落度:80mm表观密度：(26.40-1.95)/10.115=2415 kg/m3粘聚性：良好保水性：良好拌合物性能满足初步设计要求，制作强度试件2组（编号P011）,同时按此配合比值作为掺外加剂的空白参数。
C40配合比
C40混凝土配合比设计说明一、设计要素1.设计依据：《铁路混凝土结构耐久性设计规范》 TB 10005-2010《铁路混凝土工程施工质量验收标准》 TB 10424-2010《普通混凝土配合比设计规程》 JGJ 55-2011《普通混凝土力学性能试验方法标准》 GB/T 50081-2002《普通混凝土拌合物性能试验方法标准》 GB/T 50080-2002《普通混凝土长期性能和耐久性能试验方法标准》 GB/T 50082-2009 《铁路混凝土》 TB/T 3275-2011；图纸及相关设计规范2.设计技术指标及要求1)设计强度等级C402)设计所处环境等级为：L1、Y2、H1、Y1，设计年限：100年；3)设计坍落度160～200mm4)最大水胶比和最小胶凝材料用量分别为：0.45，320kg/m35)56d电通量：〈1200C6)56d氯离子扩散系数：D RCM≤7×1012m2/S；7)混凝土含气量：≥4.0%；8)56d抗硫酸盐结晶破坏等级：≥KS150；9)56d抗蚀系数：≥0.80；10)56d气泡间距系数（μm）<3003.原材料使用情况：水泥：天瑞集团许昌水泥有限公司低碱P．O42.5；砂：信阳罗山县河砂、中砂碎石：河南皓龙、由（5～16mm、16～25mm）按60%：40%掺配5～25mm连续级配碎石；粉煤灰：许昌龙岗发电有限责任公司F类粉煤灰（掺量：20%）；减水剂：四川银凯聚羧酸高性能减水剂（掺量为胶凝材料总质量的1.0%）；引气剂：四川银凯引气剂（掺量为减水剂质量的1.0%，为便于现场施工拌合计量方便，其掺量可以按《铁路混凝土工程施工质量验收标准》TB10424-2010条文说明6.2.6条执行）；水：地下水；4.拟用工程部位：承台、墩台身、底座板、道床板、桥涵附属。
二、配合比设计过程1)参照《普通混凝土配合比设计规程》JGJ55-2011和《铁路混凝土工程施工质量验收标准》TB 10424-2010的设计方法，确定基准配合比见表1：表1 C40混凝土配合比单位：kg/m32)通过对基准配合比的水胶比增、减0.02进行计算，得出相应配合比见表2表2 调整水胶比后C40混凝土配合比单位：kg/m3在表2的基础上进行混凝土拌合物性能试验，用水量根据坍落度在160～200mm之间进行调整。
C40配合比
C40混凝土配合比设计说明一、设计要素1.设计依据：《铁路混凝土结构耐久性设计规范》 TB 10005-2010《铁路混凝土工程施工质量验收标准》 TB 10424-2010《普通混凝土配合比设计规程》 JGJ 55-2011《普通混凝土力学性能试验方法标准》 GB/T 50081-2002《普通混凝土拌合物性能试验方法标准》 GB/T 50080-2002《普通混凝土长期性能和耐久性能试验方法标准》 GB/T 50082-2009《铁路混凝土》 TB/T 3275-2011；图纸及相关设计规范2.设计技术指标及要求1)设计强度等级C402)设计所处环境等级为：L1、Y2、H1、Y1，设计年限：100年；3)设计坍落度160～200mm4)最大水胶比和最小胶凝材料用量分别为：0.45，320kg/m35)56d电通量：〈1200C6)56d氯离子扩散系数：D RCM≤7×1012m2/S；7)混凝土含气量：≥4.0%；8)56d抗硫酸盐结晶破坏等级：≥KS150；9)56d抗蚀系数：≥0.80；10)56d气泡间距系数（μm）<3003.原材料使用情况：水泥：天瑞集团许昌水泥有限公司低碱P．O42.5；砂：信阳罗山县河砂、中砂碎石：河南皓龙、由（5～16mm、16～25mm）按60%：40%掺配5～25mm连续级配碎石；粉煤灰：许昌龙岗发电有限责任公司F类粉煤灰（掺量：20%）；减水剂：四川银凯聚羧酸高性能减水剂（掺量为胶凝材料总质量的1.0%）；引气剂：四川银凯引气剂（掺量为减水剂质量的1.0%，为便于现场施工拌合计量方便，其掺量可以按《铁路混凝土工程施工质量验收标准》TB10424-2010条文说明6.2.6条执行）；水：地下水；4.拟用工程部位：承台、墩台身、底座板、道床板、桥涵附属。
二、配合比设计过程1)参照《普通混凝土配合比设计规程》JGJ55-2011和《铁路混凝土工程施工质量验收标准》TB 10424-2010的设计方法，确定基准配合比见表1：表1 C40混凝土配合比单位：kg/m32)通过对基准配合比的水胶比增、减0.02进行计算，得出相应配合比见表2表2 调整水胶比后C40混凝土配合比单位：kg/m3行调整。
C40、C30、C25、C20、C15配合比计算说明
柬埔寨57B公路改建工程A标配合比中国路桥工程有限责任公司A工区试验室二O一O年十二月C40配合比设计一、概述C40混凝土主要由于57B号路A工区桥梁工程。
使用部位为桥梁空心板梁预制、桥面铺装，设计所用原材料均取自工地料场。
二、设计依据1、《公路工程集料试验规程》JGJ E42-20052、《公路工程水泥及水泥混凝土试验规程》JTG E30-20053、《普通混凝土配合比设计规程》JGJ55－20004、《公路桥涵施工技术规范》JTJ041－2000三、工程要求1、强度等级：C40混凝土；2、混凝土坍落度为：70~90㎜；3、水灰比：最大水灰比≤0.55；4、砂率32%~37%；5、碎石压碎指标值≤12%；6、砂含泥量≤3%；四、设计步骤1、原材料的质量检测与选定a、水泥：泰国生产大象42.5水泥，各项指标均符合要求。
（试验报告附后）b、碎石：为马德望石料场生产的5~25mm连续级配碎石，级配良好，压碎值为10.8%，针片状含量为6.3%，含泥量0.7%。
（试验报告附后）c、砂：为菩萨生产的II区中砂，细度模数为2.61，含泥量为2.5%。
（试验报告附后）d、水：洁净，无有害物质。
e、外加剂：采用巴斯夫化学建材（中国）有限公司生产的RHEOPLUS 25R泵送剂（水剂），最佳参量为1.1%，实际减水率20%。
2、初步配合比的计算a确定配制强度fcu,o=fcu,k+1.645σ=40+1.645×6.0=49.9Mpab、计算水灰比fce=γc fce,k=1.1×42.5＝46.75Mpaaa ＝0.46 ab＝0.07W/C=(aa ×fce)/(fcu,o+aa×ab×fce)＝0.42根据经验取用水灰比为0.42c、确定单位用水量根据规范要求及以往的施工经验，试定拌和物坍落度为70~90mm取单位用水量为mwo=205 Kg/m3 ，掺外加剂1.1%，减水率20%，则mwo=205×（1-20%）=164（kg/ m3）d、计算单位水泥用量根据单位用水量及计算水灰比w/c，计算单位水泥用量mco=164×1/0.42＝390（kg/ m3）所以,取单位水泥用量为390 kg.e、计算减水剂用量mwa=390×1.1%＝4.29（kg/ m3）f、计算砂、石用量（1）确定砂率βs=34％。
C40普通混凝土配合比计算书宋学春
砼配合比设计说明书砼设计标号：C40普通混凝土一、设计依据：1.中华人民共和国行业标准《普通混凝土配合比设计规程》（JGJ55—2000）；2.中华人民共和国行业标准《公路桥涵施工技术规范》（JTJ041—2000）；3.中华人民共和国国家标准《粉煤灰混凝土应用技术规范》（GBJ 146-90）；4.施工图纸二、设计要求：混凝土设计强度fcu.K=40Mpa，坍落度设计为100～140mm使用部位：桥梁工程使用原材料为：水泥：红狮水泥股份有限公司红狮牌P.O42.5河砂：漳州九龙江砂场细度模数2.96表观密度2.642g/cm3.堆积密度1.474g/cm3 空隙率44.2%含泥量1.8% 泥块含量0.6%碎石：长泰张坑碎石场表观密度2.663g/cm3.堆积密度1.46g/cm3 空隙率42.0%针片状颗粒含量8.2% 压碎值10.7% 含泥量0.2 % 泥块含量0.2%掺配比例为：4.75-13.2mm=10% 13.2-19mm=50% 19-31.5mm=40%水：饮用水外掺料：漳州市益材粉煤灰开发有限公司（F类Ⅰ级粉煤灰）细度11.4% 烧失量0.92% 需水量比94% 三氧化硫0.6% 掺量15% 外加剂：福建大华建材有限公司（DH-6缓凝高效减水剂）掺量：2.0% 减水率21%三、配合比参数的初步确定：1、计算试验配强度fcu.0：查表取强度标准差σ=6Mpafcu.0=fcu.k+1.645σ=40+1.645×6=49.9Mpa。
2、计算水灰比：（W/C）采用碎石取A=0.46；B=0.07W/C=Afce/fcu.0+ABfce=(0.46×42.5)/(49.9+0.46×0.07×42.5)=0.38取W/C=0383、单位用水量：（m wa）碎石公称最大粒径为31.5mm，砂为（Ⅱ区）中砂，坍落度为100～140mm，单位用水量为：W=205 kg经试验掺加1.2%的减水剂，减水率为18%。
C40混凝土配合比设计书
C40混凝土配合比强度等级: C40配比编号: PHB-20110302-2滁州市锋瑞商品混凝土有限公司C40混凝土配合比设计书滁州市锋瑞商品混凝土有限公司C40混凝土配合比设计说明一、环境条件等级碳化环境T1。
二、设计目的和用途1、目的保证混凝土强度及耐久性满足结构设计要求，工作性能满足施工工艺要求，经济合理。
三、技术指标1、强度等级：C40，配制强度：48.2 MPa；2、坍落度要求：160 ~200mm；3、胶凝材料用量：424 kg/m3；4、水胶比：0.35；5、泌水率（％）：不泌水。
四、设计依据标准代号标准名称JGJ55-2000 《普通混凝土配合比设计规程》GB∕T50081-2002 《普通混凝土力学性能试验方法标准》GB∕T50080-2002 《普通混凝土拌合物性能试验方法标准》GB50119-2003 《混凝土外加剂应用技术规范》GBJ146-90 《粉煤灰混凝土应用技术规范》注：要将规范（标准）要求列表明示。
五、原材料技术标准项目技术标准水泥GB175—1999细骨料JGJ52-2006粗骨料JGJ52-2006水宜采用饮用水，其他来源水应符合JGJ63—2006规范要求外加剂GB/T8076-1997京沪高速铁路高性能混凝土施工实施细则粉煤灰GB/T1596-2005矿渣粉GB/T18736-2002、GB/T18046-2000六、混凝土配合比设计参数项目要求最大水胶比<0.60最小胶凝材料用量（kg/m3）≦280最大胶凝材料用量（kg/m3）≧500坍落度（mm）160～200mm施工工艺自密实28d最小抗蚀系数-泌水率（％）不泌水氯离子总含量（kg/m3）≤0.001B(B为胶材用量) 总碱含量（kg/m3）≤3.0抗碱—骨料反应性采用非活性骨料抗裂性应通过对比试验选择抗裂性相对较好的配合比七、所用原材料水泥产地安徽滁州珍珠水泥集团股份有限公司品种普通硅酸盐水泥强度等级42.5细骨料产地安徽定远县池河镇池河砂场种类天然河砂细度模数 2.8，Ⅱ区中砂粗骨料产地安徽滁州兴中碎石厂种类碎石规格（粒径）5～16mm和16～31.5mm两级配掺配比例16～31.5mm占80% 5～16mm占20%水来源安徽滁州花山镇赵家河水外加剂产地武汉格瑞林建材科技股份有限公司种类聚羧酸高效减水剂SP010掺量（%） 1.5掺合料产地淮沪煤电有限公司田集电厂种类II级粉煤灰掺量（%）20产地种类 20掺量（%）一、确定试配强度（f cu,0）根据《JGJ55-2000普通混凝土配合比设计规程》，混凝土试配强度采用下式确定：f cu,0≥f cu,k +1.645σ =40+1.645×5.0=48.23（MPa ） 式中：f cu,0——混凝土配制强度（MPa ）；f cu,k ——混凝土立方体抗压强度标准值（MPa ）； σ ——混凝土强度标准差（MPa ）。
C40水泥混凝土配合比设计报告
C40混凝土配合比试验报告设计强度： C40使用部位：墩柱、盖梁、桥面、挡块等单方用量：水泥:砂:碎石:水:矿粉:粉煤灰：外加剂=327:700:1095:168：70：70:4.67材料配比：水泥:砂:碎石:水:矿粉:粉煤灰:外加剂=1:2.14:3.35:0.51：0.21：0.21:0.015C40水泥混凝土配合比设计报告一：使用工程部位C40水泥混凝土主要用于墩柱、盖梁、桥面、挡块等部位（详见设计文件）。
二：设计依据1.《公路桥涵施工技术规范》JTJ 041-20002.《普通混凝土配合比设计规程》JGJ 55-20003.《公路工程水泥及水泥混凝土试验规程》JTG E30-20054.《公路工程集料试验规程》JTG E42-2005三：设计要求1.强度要求：混凝土7d抗压强度不小于配置强度的70%，28d抗压强度大于配置强度，但不超过设计强度的150%。
2.工作性要求：混凝土的运输方式为混凝土罐车搅拌运输，要求混凝土的出罐流动性好，出罐坍落度不低于120mm，现场浇筑坍落度介于120mm～160mm，实验测得减水剂的半小时经时坍落度损失为30mm，因此要求混凝土拌合物的出机坍落度>140mm。
同时混凝土拌合物须具有良好的流动性、和易性、粘聚性、保塑性以满足质量及施工工艺的要求。
耐久性要求：据《公路桥涵施工技术规范》JTJ 041-2000中要求用于有冻害的潮湿环境和钢筋混凝土的最大水灰比不超过0.55及最小水泥胶合用量不低于300kg/m3。
在满足规范及强度要求的前提下尽量减少水泥用量，以降低混凝土绝热温升。
在满足混凝土粘聚性要求的前提下，尽量降低砂率，以减少混凝土的干缩。
在满足流动性的前提下降低单位用水量，以保证混凝土的耐久性。
经济性要求：建议在混凝土中掺入一级或二级粉煤灰、矿渣超细粉等外掺料，以降低水泥单位用量，在满足耐久性、强度、工作性的前提下，配制最佳单位水泥用量，降低单位减水剂用量，节约成本。
p.o42.5 C40混凝土配合比设计
(kg/m3)碎石
(kg/m3)水
(kg/m3)减水剂(kg/m3)对三个水灰比混凝土试件进行7天和28天龄期的抗压强度试验,得到其抗压强度数据列表如下:
水龄期灰(7天)比极限荷载
(KN)
0.33
抗压强度
(MPa)
极限荷载
(KN)
0.35
抗压强度
(MPa)
极限荷载
0.37(KN)
抗压强度
(6)计算砂石用量
采用质量法
已知：
单位胶凝材料用量m
co+fo＝474kg/m3,单位用水量m
wo＝166kg/m3,混凝凝土拌合物的假定湿表观密度ρ
h＝2450kg/m3,砂率β
s＝0.39,由式得：mso+m
Go＝ρ
h-m
co-m
wom
so/(m
so+m
GO)＝β
s mso+m
Go＝2450-474-166mso/(m
mco:mwo:mso:mGo:mNO＝474：166：706：1104：4.74
三、检验强度、测定试验室配合比
采用水灰比分别为W/C＝0.
33、W/C＝0.
35、W/C＝0.37,拌制三组混凝土拌合物，砂、碎石用量都变,用水量保持不变，则三组配合比材料用量列表如下:
料水灰比
0.33
0.35
0.041664.74材水泥
go
水泥：
砂：碎石：
水：减水剂
=474：706：1104：166：4.74=1：1.49：2.33：0.35：0.01
(2)计算水灰比(W/C)
1)计算水泥实际强度，采用P.O 42.5水泥，f
