九年级上册第十三章 电路初探单元培优测试卷
九年级物理上册 第十三章 电路初探单元培优测试卷
九年级物理上册第十三章电路初探单元培优测试卷一、初三物理第十三章电路初探易错压轴题提优（难）1．张峰有一个标准的电压表，它有0~3 V和0~15 V两个量程。
用它测量由两节干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10 V，这显然是错误的。
请你说出他出现错误的原因：_________________。
实际电压应是_____V。
他接着按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。
把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：实验次数A处的电流I A B处的电流I B C处的电流I C10.100.120.2220.200.240.4430.400.480.88（1）表格设计存在一个不足之处，是________，通过对上面数据的分析，可以得出是______。
（2）测量三次的目的是_____，在这次实验中他是通过采用_____（填“改变电源电压”或“更换不同规格的小灯泡”）的方法改变电流的大小从而进行三次实验。
（3）结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见： _____。
【答案】看错了电压表量程2电流没有单位并联电路干路中的电流等于各支路电流之和避免偶然性，使结论更具有普遍性改变电源电压使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流【解析】【详解】出错的原因是接的小量程却按大量程读数，电源由两节干电池组成，电源电压最高是3 V，电压表示数不可能超过3 V，电压表大量程分度值是0.5 V，小量程分度值是0.1 V，大量程是小量程的5倍，电压表读数10 V是弄错了量程造成的，把小量程当做大量程了，因此正确读数是2 V；（1）分析表格中的数据可知，此表格设计中电流没有单位；由表中实验数据可知，支路电流之和等于干路电流，可以得出的实验结论是：并联电路干路中的电流等于各支路电流之和；（2）多次测量的目的是获得多组实验数据，避免偶然性，使实验结论具有普遍性与可靠性；据表格中的数据可知，小灯泡的电流是成倍数的增加，所以是通过改变电源电压的方式进行的实验；（3）一个电流表在不同位置测量时，读数误差较大，且要多次拆、接电路，稍显麻烦，为了减小误差、方便测量，可以使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流。
苏科版九年级上册物理第13章《电路初探》单元测试卷(含答案解析)
九年级上册物理单元测试卷第13章《电路初探》姓名：_________班级：_________学号：_________注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题1．下列不属于电源的是（）A．干电池B．发电机C．电磁炉D．太阳能电池2．下面是小明同学对有关电路分析后作出的判断，其中正确的是（）A．在连接电路的过程中，一定要从电源的正极出发，逐个顺次连接元件B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．教室内的三盏日光灯由一个开关控制，它们同时亮，同时熄灭，这三盏灯的连接方式为并联D．两个灯泡连接在同一电路中，如果其中一个出现故障而不亮，另一个灯泡能亮，则两个灯泡的连接方式为并联3．新型电动公共汽车的动力来源于电动机。
它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。
如图中符合要求的电路是（）A．B．C．D．4．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9A和0.5A，则通过灯L1的电流是（）A．0.5A B．0.4A C．0.9A D．1.4A5．与图所示实验电路相对应的电路图是图中的（）A．B．C．D．6．电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光来确定。
下面是小红同学在学习中遇到的四个研究实例，其中采取的方法与“判断电路中是否有电流”方法相同的是（）A．通过测100张纸的厚度来测1张纸的厚度B．学习电压时，通过对比水压来认识它C．通过研究墨水在清水中的扩散现象认识分子的运动情况D．研究滑动摩擦力与接触面粗糙程度关系时，控制压力不变7．如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．L1与L2两端的电压D．电源电压8．如图甲所示电路，闭合开关S，两灯都发光，两电流表的指针位置均如图乙所示，则电流表A1的示数是和通过灯L1的电流为（）A．0.3A 0.3A B．1.5A 0.3A C．1.5A 1.2A D．1.5A 1.5A9．如图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲∶U乙=3∶2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲∶I乙为（）A．2∶1 B．3∶1 C．2∶3 D．1∶310．小明连接了如图甲所示的电路，当开关S闭合后，电路正常工作，电流表指针偏转如图乙所示，下列关于该电路说法正确的是（）A．若测量前指针在零刻线偏右，则测量结果比实际值偏大B．此时电流表的示数为1.3AC．灯L1与L2的连接方式是串联D．电流表测的是通过灯L1的电流11．小华同学用两节新干电池、两只灯泡、电流表、电压表、开关等连接成图示的电路，闭合开关进行实验，下列判断正确的是（）A．电源电压为1.5VB．灯泡L1和L2是并联的C．若灯L1断路，则电流表示数为零、电压表示数不为零D．若灯L2断路，则电流示数不为零，电压表示数为零12．如图所示电路，下列分析不正确的是（）A．仅闭合S1、S2时，L1、L2并联，A1测得是L1的电流，A2无示数B．仅闭合S1、S3时，L1、L2并联，A1、A2均有示数C．仅闭合S2、S3时，电源短路D．仅闭合S3时，L1、L2串联，A1、A2的示数相等二、填空题13．家庭电路中各用电器是_________的，开关和用电器是_________的（均填串联或并联）14．电路就是用导线把电源、用电器、_________等元件连接起来组成的电流路径，实验室所用导线的材料通常是_________。
九年级物理上册 第十三章 电路初探单元测试卷 (word版,含解析)

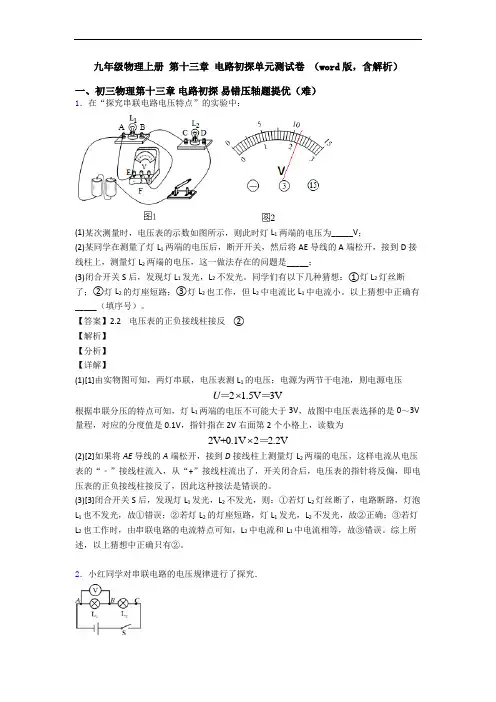

九年级物理上册第十三章电路初探单元测试卷（word版，含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。
同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。
以上猜想中正确有_____（填序号）。
【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝2 1.5V3VU⨯根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为2V+0.1V2 2.2V⨯＝(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。
(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。
综上所述，以上猜想中正确只有②。
2．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．3．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（相同/不同）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？答：_____（正确/不正确）．（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？答：_____（合理/不合理）．请说明理由：_____．实验小组L1两端电压/V L2两端电压/V串联总电压/V1 1.6 2.9 4.52 2.1 2.4 4.43 2.5 2.0 4.44 1.8 2.7 4.5【答案】不同断开开关，更换电压表的量程不正确合理因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和【解析】【详解】(1)[1]为了使探究得出的结论具有普遍意义，L1、L2应该选择不同的灯泡，避免两灯泡的电压相同，得出串联电路中各用电器电压相同的结论；(2)[2]从图乙可以看到，电压表的量程是0到15V，读数是2V，为了使实验结果更准确，接下来他应该断开开关，更换电压表的量程，改为0到3V；(3)[3]小聪的办法不正确，因为电压表与B点接触那端是正接线柱，当将与A点相连的导线改接到C点时，电流将会从电压表的负接线柱流入，所以小聪的办法不正确；(4)[4][5]这些数据是合理的，因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和。
九年级物理上册第十三章 电路初探单元测试卷 (word版,含解析)
九年级物理上册第十三章电路初探单元测试卷（word版，含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．在如图所示的电路中，闭合开关S灯L不亮，电压表V的示数接近电源电压。
已知电路中各处均接触良好，除灯 L 和电阻 R 两者中的某个元件故障外，其余元件均完好。
(1)请判断该电路中存在的故障可能是__________或___________。
(2)为进一步确定故障，小明同学将一个电流表正确串联在如图所示的电路中，闭合开关S，观察电流表的示数情况。
若电流表有示数，说明故障是__________；若电流表无示数，说明故障是__________________。
(3)为进一步确定故障，小华同学将图中的电压表V正确并联在灯L两端，请判断他能否查找出电路的故障，并说明理由。
____________________________________________________________________________【答案】灯L短路电阻R断路灯L短路电阻R断路不能。
因为在灯L短路和电阻R 断路两种情况下，电压表V均无示数【解析】【分析】【详解】(1)[1][2]当电压表所测用电器R断路，电压表通过灯L、闭合的开关、导线接在电源的正负极上，电压表示数接近电源电压；当灯L被短路，电路中只有电阻R，电压表测量R两端的电压，也就是电源电压。
(2)[3][4]当灯L被短路，电路中有电流，当R断路时，电压表在电路中相当于开路，电路中无电流。
(3)[5]电压表V正确并联在灯L两端时，在灯L短路和电阻R断路两种情况下，电压表V均无示数，故不能查找出电路的故障。
2．实验小组用如图甲所示的电路来探究并联电路中电流的关系，其实验思路如下：接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响, 他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量．方法一：改变电源电压；方法二：更换其中一条支路中的灯泡（规格不同）（1）实验时，接好电路后，闭合开关发现两灯都亮．但由于连线较乱，一时无法确定两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是_______的（“正确”或“错误”）．（2）如图乙是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中，最方便的导线拆接点是__________点，测量过程中，电流表出现了图丙中的实验现象说明________________．（3）该同学表格设计中存在的不足之处是：_________________________；A处的电流I A B处的电流I B C处的电流I C第一次测量0.100.120.22第二次测量 0.200.240.44第三次测量0.250.300.55（4）表格补充完整后，通过对上面数据的分析,后面两次实验是采用方法_______（选填“一”或“二”）进行的,可以得出结论：并联电路干路中的电流等于_______．（5）根据上述结论，应用到如图丁中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为_______A．【答案】错误d流表正负接线柱接反造成的所测电流都没有单位一各支路电流之和0.1【解析】【详解】(1)[1]若两灯泡串联，拆开一根导线，电路断路，两灯泡熄灭；若两灯泡并联时，拆开干路中的一根导线，两灯泡也同时熄灭，所以，根据拆开电路中的一根导线两灯泡都熄灭不能判定两灯泡是串联的，即小明的方法是错误的；(2)[2]由图乙所示电路图知道，测量完干路C处电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中，将导线bd的d端改接电流表的“0.6”接线柱即可，即最方便的导线拆接点是d点，同时注意，在拆接电路时，开关必须断开；[3]由图丙所示电流表知道，电流表指针反向偏转，这是由于电流表正负接线柱接反造成的；(3)[4]由表格知道，存在的不足之处是：所测电流都没有单位，这是错误的；(4)[5]由表中实验数据知道，第2次与第3次实验时，电流值与第一次实验的电流值只是数值上发生了倍数变化，所以，后面两次实验是通过改变电源电压进行实验的，即应采用方法一进行实验；[6]分析表格中实验数据知道，在并联电路中，干路电流等于各支路电流之和。
九年级第十三章 电路初探单元测试卷附答案
九年级第十三章电路初探单元测试卷附答案一、初三物理第十三章电路初探易错压轴题提优（难）1．瑞瑞和欢欢在网络上看到用土豆点亮LED小灯泡的视频，为了验证视频的真实性，他们找来一些物品，按照视频中的方式连接了如图所示的实验电路：(1)闭合开关后，LED小灯泡果真被点亮了。
此时，土豆相当于电路中的__________，该装置实现的能量转化是___________能转化为电能；(2)为什么土豆能够点亮LED小灯泡呢？通过查找资料他们了解到：铜片和锌片在电解质（即土豆中富含的果酸）的作用下，使电子由锌片处出发并沿着导线经过LED小灯泡到达铜片处，因此闭合电路中会产生电流。
由此可知，该土豆电池的正极是________片；(3)为了验证土豆电池的正负极，他们还可以选用下列实验仪器中的_______（填字母代号）进行判断；A．小灯泡 B．电压表 C．电阻极板铜片和铝片间的电压/V铜片和锌片间的电压/V果蔬材料种类西红柿0.470.93苹果0.550.96柠檬0.620.99(4)根据获得的知识，瑞瑞和欢欢又找来了更多物品进行创新实验。
在果蔬中插入不同金属制成的极板（极板材料不同），并保持两块极板间的距离、极板与果蔬的接触面积不变，测量两块极板之间的电压，结果如上表中数据及相关条件可知：果蔬电池的电压与________和________有关。
【答案】电源化学铜 B 果蔬种类极板材料【解析】【分析】【详解】(1)[1][2]闭合开关后，土豆消耗化学能，产生电能，使LED小灯泡被点亮，所以土豆相当于电路中的电源，该装置实现的能量转化是化学能转化为电能。
(2)[3]铜片和锌片在电解质的作用下，使电子由锌片处出发并沿着导线经过LED小灯泡到达铜片处，因此闭合电路中会产生电流，因为电流方向与电子定向移动方向相反，则电流方向是由铜片流向锌片，而电流是从电源正极流出，所以该土豆电池的正极是铜片。
(3)[4]当土豆电池可以作为电源时，接上电压表，其指针会发生偏转，故据此能判断该电池是否有电压，当电压表正向偏转时，与电压表正接线柱相连的是正极，而灯泡和电阻不能判断出电池的正负极。
测试-九年级上册《第13章 电路初探》 单元测试卷 (含答案)
级上册《第 13 章电路初探》单元测试卷1．（3 分）如图所示的导体，A 端粗，B 端细，则电流流过它时，下列说法中正确的是（）A．从A 到B，电流逐渐增大B．从A 到B，电流逐渐减小C．从A 到B，电流大小不变D．无法比较AB 两端电流的大小2．（3 分）下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（）A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的3．（3 分）在如图所示的电路中，当开关S 闭合后，两灯均正常发光。
若某一时刻，灯L1的灯丝突然烧断后，下列说法中正确的是（）A．两只电流表示数均变小B．两只电流表示数均变大C．两只电流表示数变成相等D．两只电流表示数均不变4．（3 分）如所示电路，电源电压为U 不变，S 闭合后电压表V1、V2示数分别为U1、U2，则（）A．一定是U2＞U﹣U1 B．一定是U1＝U﹣U2C．一定是U1＝U2 D．可能是U＜U1+U25．（3 分）如图所示的电路中，正确的电路是（）A． B．C． D．6．（3 分）关于如图所示电路，下列分析正确的是（）A．只闭合S1 时，L2 发光，L1 不发光，电流表A2 测L2 的电流B．只闭合S2 时，L1 发光，L2 不发光，电流表A1 测L1 的电流C．闭合S1、S2 时，L1、L2 并联，电流表A2 测L2 的电流D．闭合S1、S2 时，L1、L2 串联，电流表A1、A2 示数相等7．（3 分）如图所示的电路中，闭合开关S 后，小灯泡L1、L2都正常发光，电表完好，如果将电压表与电流表互换，那么将出现的情况是（）A．电压表示数不变，灯泡L1、L2 不亮B．电压表示数变小，灯泡L1、L2 变亮C．电流表示数变大，灯泡L1、L2 变亮D．电流表、电源烧坏，灯泡L1、L2 不亮8．（3 分）如图所示，闭合开关S，可能发生的现象是（）A．灯L3 被烧坏B．三只灯都被烧坏C．电源被烧坏D．灯L3 熄灭，L1、L2 正常发光9．（3 分）如图所示电路，开关S 闭合后，小灯泡L1、L2均正常工作，则下列说法中正确的是（）A．L1 和L2 串联在电路中B．甲、乙都是电压表C．甲是电流表，乙是电压表D．甲是电压表，乙是电流表（3 分）如图所示电流表刻度盘示数已磨损一部分，若实验时所接的接线柱为“+”和“0.6”，那么，所测电流的实际值为（）A．0.17A B．0.34A C．170mA D．0.34mA二、填空题11．（3 分）如图所示，若只需灯L1发光，则用导线连接接线柱；若连接B、C 接线柱，则灯L1、L2联；要使灯L1、L2 并联，则接线柱A 与B 连接，接线柱C 与连接。
九年级上册第十三章 电路初探单元测试卷 (word版,含解析)
九年级上册第十三章电路初探单元测试卷（word版，含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。
(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。
小聪的办法是否正确？请说明理由。
答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。
根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。
此结论存在的不足之处是：______。
U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。
(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。
(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。
[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。
(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。
(5)[7]实验中只测出了一组AB 、BC 、AC 之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。
九年级物理上册 第十三章 电路初探单元测试卷 (word版,含解析)
九年级物理上册 第十三章 电路初探单元测试卷 （word 版，含解析）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由3V增大到3.8V，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A，则灯泡的额定功率： 3.80.4 1.52P UI V A W==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R，电路电流=UIR R+，则根据P滑=I2可知：22222000()100220U U R URR R R R R R RR⨯==Ω+++++Ω；又因为R的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．2．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB 、BC 、AC 间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．【答案】断开 短路 断路 不能 电压表的正负接线柱接反了 串联电路中总电压等于各用电器两端的电压之和 只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L 1短路时，电压表短路，示数为0；当灯泡L 2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L 2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．3．在探究“并联电路干路电流与支路电流的关系”时：(1)如果有3个电阻123R R R 、、，对阻值的要求是：__________。
九年级物理上册第十三章 电路初探单元培优测试卷
九年级物理上册第十三章电路初探单元培优测试卷一、初三物理第十三章电路初探易错压轴题提优（难）1．在探究并联电路电流规律的实验中，如图甲是实验的电路图．（1）连接电路之前，开关应处于_______状态；电流表应______（选填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应接在甲图中的________点．（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是____；在排除故障后，电流表的示数如图丙所示，则电流表的示数为_________A．（3）表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处A点的电流I A B点的电流I B C点的电流I C0.18A0.18A0.36AA点的电流I A B点的电流I B C点的电流I C0.16A0.16A0.32A①_____________________________②_________________________________【答案】断开串联 C 电流表的正负接线柱接反了 0.24 只进行了一次实验所选的两灯泡的规格相同【解析】【分析】（1）在连接电路时，开关应断开,电流表应串联在被测电路中，由此解答；（2）连接电路时，电流表正负接线柱不要接反，否则电流表指针将反向偏转；由图先电流表确定其量程与分度值，再读出其示数；（3）为得出普遍结论，应使用不同规格的实验器材进行多次实验，测出多组实验数据．【详解】(1)为了保护电路，在连接电路时，开关应处于断开状态；根据电流表的使用规则，电流表应串联在被测电路中．若要测量干路电流，则电流表应接在甲图中的C点；(2)由图乙所示可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；由如图丙所示电流表可知，其量程为0∼0.6A，分度值为0.02A，示数为0.24A；(3)由题意可知，小亮同学使用的灯泡规格相同，由表中实验数据可知，小亮的探究过程的两点不妥之处：①只进行了一次实验，只测出了一组实验数据，②由于使用的灯泡规格相同，只进行了一次实验，实验结论不具有普遍性，为得出普遍结论，应使用不同规格的灯泡进行多次实验，测出多组实验数据．故答案为断开；串联； C；电流表的正负接线柱接反了； 0.24 ；只进行了一次实验；所选的两灯泡的规格相同．2．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（相同/不同）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？答：_____（正确/不正确）．（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？答：_____（合理/不合理）．请说明理由：_____．实验小组L1两端电压/V L2两端电压/V串联总电压/V1 1.6 2.9 4.52 2.1 2.4 4.43 2.5 2.0 4.44 1.8 2.7 4.5【答案】不同断开开关，更换电压表的量程不正确合理因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和【解析】【详解】(1)[1]为了使探究得出的结论具有普遍意义，L1、L2应该选择不同的灯泡，避免两灯泡的电压相同，得出串联电路中各用电器电压相同的结论；(2)[2]从图乙可以看到，电压表的量程是0到15V，读数是2V，为了使实验结果更准确，接下来他应该断开开关，更换电压表的量程，改为0到3V；(3)[3]小聪的办法不正确，因为电压表与B点接触那端是正接线柱，当将与A点相连的导线改接到C点时，电流将会从电压表的负接线柱流入，所以小聪的办法不正确；(4)[4][5]这些数据是合理的，因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和。
九年级上册第十三章 电路初探单元测试卷 (word版,含解析)
九年级上册第十三章 电路初探单元测试卷 （word 版，含解析）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由3V增大到3.8V，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A，则灯泡的额定功率： 3.80.4 1.52P UI V A W==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R，电路电流=UIR R+，则根据P滑=I2可知：22222000()100220U U R URR R R R R R RR⨯==Ω+++++Ω；又因为R的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．2．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。
九年级上册物理 第十三章 电路初探单元测试卷 (word版,含解析)
九年级上册物理第十三章电路初探单元测试卷（word版，含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。
(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。
小聪的办法是否正确？请说明理由。
答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。
根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。
此结论存在的不足之处是：______。
U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。
(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。
(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。
[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。
(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。
(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。
苏科版物理九年级上册第13章 电路初探 单元检测试题含答案.docx
第13章电路初探单元检测试题（时间：90分钟 满分：100分）一、选择题（每题2分，共26分） 1.如图所示是一个便携式充电器正在给手机电旭充电，在充电过程中，该手机电池相当于电路中的（）（第1题） （第2题） （第5题） （第6题）A.电源B.开关C.导线D.用电器2. 电路和水路有许多相似之处.将电路中的开关比作如图所示水路中的冏门、将电路中的电'源比作如图 质示的水泵、将电路中的用电器比作如图质示的水轮机.这种研究1可题的弁法舛做（）A.控制变量法B.理想实验法C.模型法D.类比法3. 普通家用的电灯泡的电流最接近于（）5. 如图所示，要使灯泡Li 和L 21M 并朕电路，应 A.只闭合S 2 C.只团合Si 和S36. 一种声光报警器的电路如图所示，团合开关岗和S2后，会出现的现象是A.灯亮，铃不响B.灯不亮，铃不响8. 如图所示的电路中，电流表测量的是（）A,通过灯Li 的电流C,通过灯Li 和灯L2的电流之和A. 0.02AB. 4.抽油烟机装有照明灯和排气扇. 的四个电路中，符合上述要求的是0.2AC. 2AD. 20A使用时,有时需要它们单独工作，有时需要它们同时工作，如图所示 （）B.只闭合S3D.只团合S2和S3 B.通过灯L2的电流D.电源供给电路的总电流（第8题）9. 如图所示，闭合开关S, L 】和L2两灯都不亮，电流表指钎几乎没有偏转，电压表指钎有明显偏转，该 电路的故障可能是（）A.电流表损坏B. L 灯幽断了10, 电动公交车的动力来源于电动机，C. D. L2灯处短路前、后两I'］（电路开关）中任意一个I 】没有关闭好，电动公交车都 11.某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成如图所示电路，若开关闭会，其 后果是（）A.电压表不会祓烧坏，电流表可能被烧坏 C.电压表不会被烧坏，但无示数12. 如图（a ）所示电路中，当开关S 团合后，两个电压表指针偏转均为图（b ）所示，删电KIR 】和R2两端的电 压分别为（）A. 4.8 V. 1.2VB. 6V. 1.2 VC. 1.2 V, 6VD. 1.2 V, 4.8 V13. 如图所示，L 】、L?是灯泡，且两灯均正常发光，“。
九年级上册第十三章 电路初探单元测试卷附答案
九年级上册第十三章电路初探单元测试卷附答案一、初三物理第十三章电路初探易错压轴题提优（难）1．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．2．如图，把两个小灯泡串联接入电路研究串联电路特点．（1）在连接电路时，开关必须__________；开关闭合并且两灯都发光时，取下其中一个小灯泡，可观察到__________现象；（2）在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到__________现象；（3）以上两个现象都说明了串联电路各用电器__________（选填“相互影响”或“不相互影响”）这一特点；（4）开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，可观察到被短路的小灯泡__________，另一个小灯泡的亮度__________（选填“变亮”、“变暗”、“不亮”、“不变”）；（5）实验中，选择两个小灯泡的规格应该是__________的（填“相同”或“不相同”）.【答案】断开另一灯熄灭原来两小灯泡变暗影响不亮变亮不相同【解析】【分析】串联电路是将整个电路串在一起，（包括用电器、导线、开关、电源）；它的特点就是：（1）电流只有一条通路，（2）开关控制整个电路的通断，（3）各用电器之间相互影响；串联的优点：所以在电路中，若想控制所有电路，即可使用串联的电路；串联的缺点；若电路中有一个用电器坏了，整个电路意味这都断了．【详解】(1)根据串联电路的特点，如闭合开关连接电路，会损坏灯泡，故答案为断开；因两灯串联，两灯之间相互影响，当一只取下时，线路就断了，则另一只肯定熄灭，故答案为另一灯熄灭；(2)因在串联电路中总电压等于各处电压之和，当加入一只灯后，各灯两端的电压就变小，所以亮度变暗，故答案为两灯都变暗；(3)串联电路的特点正是各个用电器相互影响，故答案为相互影响；(4) 开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，小灯泡被短路后，没有电流流经被短路的小灯泡，短路的小灯泡肯定不亮了，故答案为不亮；电路变成了另一个小灯泡的简单电路，那此时另一只灯泡分得的电压升高，相应的就会变亮了，故答案为变亮．（5）实验中，为了使结论更具有普遍性，应该选择两个不同规格的小灯泡．3．张峰有一个标准的电压表，它有0~3 V和0~15 V两个量程。
九年级上册物理 第十三章 电路初探单元测试题(Word版 含解析)
九年级上册物理第十三章电路初探单元测试题（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．若假设在两地之间的输电线发生了短路，如何确定短路的位置？青羊区某学校物理兴趣小组分別进行下面的研究：他们用AB､CD两根长均为L（L为75cm）的直电阻丝模拟输电线，将导线连在两根电阻丝之间某处模拟输电线短路，在电阻丝的右侧可以安装检测电路，电阻丝单位长度的阻值为r（每厘米的电阻为2Ω），如图甲所示。
他们把一个电压为U电源（提供4V稳定电压）､一个定值电阻0R（阻值为300Ω）､电阻箱R1（0-999.9Ω）和一块电压表（有两个量程分别0-3V和0-15V）及开关S一个用导线连接起来装入一个盒内，并引出两根导线到盒外，制成检测盒，如图乙所示。
检测时将盒外的两根导线分别与模拟输电线B､D端的两接线柱相连，从而构成检测电路。
通过读取盒内电压表的示数､经过计算得知短路处到B端的距离。
为了减小误差，电压表示数要不小于量程的三分之一（导线电阻忽略不计）。
(1)电压表的量程应选取______V；(2)当电阻箱调为0，电压表示数为3V时，短路处到B的距离____m；(3)如果知短路位置改变，考虑测量值超电压表量程的可能。
既要使电压表的示数不小于量程的三分之一，又要确保不超电压表量程，电阻箱R1的取值范围____Ω；(4)如果电阻箱已经调到要求范围内的某阻值且读数为R1，推导出短路处到B端距离L1与电压表示数U0的关系式∶L1=______（用r､U､U0､R1､R0表示）【答案】0V-3V 0.25 100-600Ω0001()2R U U U RU r--【解析】【分析】【详解】(1)[1]为了减小误差，电压表示数要不小于量程的三分之一，电压为4V，如果电压表量程选择0～15V，15V的三分之一等于5V，大于4V，故应选择0～3V。
(2)[2]由串联电路分压特点知0004V 3V 13V 3r U U R U L --=='= 故0m 2300Ω5Ω0cm 0.53cm3R L r =⨯===' 故短路处到B 的距离 10.5m 0.25m 212L L =⨯='''= (3)[3]当短路发生在B 、D 两点时，根据串联电路分压的特点知01004V 3V 13V 3R U U R U --=='= 即01300Ω100Ω33R R '=== 当短路发生在A 、C 两点时，根据串联电路分压的特点知013213R U U R U -==总 即022300Ω600ΩR R ==⨯=总则变阻箱接入电路的电阻为600Ω75cm 22Ωcm 300ΩR R R ''=-=-⨯⨯=总线故电阻箱R 1的取值范围为100Ω300Ω(4)[4]根据串联电路分压的特点可得000112R R L U U r U -+= 则000110()2R U U U R L U r--=2．在如图所示的电路中，闭合开关S 灯L 不亮，电压表V 的示数接近电源电压。
九年级上册第十三章 电路初探单元试卷(word版含答案)
九年级上册第十三章电路初探单元试卷（word版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。
小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。
由此得知导线分压可能是造成结论与猜想不符的原因。
为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。
【答案】L1 1.7 指针反偏（或指针偏向0刻度线的左边）细橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB两点时，和灯L1并联，所以测的是L1两端的电压。
[2]根据乙图，电压表选择的是0—3V的量程，分度值为0.1V，所以电压表的示数为1.7V。
(2)[3]将电压表接A点的接线改接到D点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。
(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。
2．瑞瑞和欢欢在网络上看到用土豆点亮LED小灯泡的视频，为了验证视频的真实性，他们找来一些物品，按照视频中的方式连接了如图所示的实验电路：(1)闭合开关后，LED小灯泡果真被点亮了。
此时，土豆相当于电路中的__________，该装置实现的能量转化是___________能转化为电能；(2)为什么土豆能够点亮LED小灯泡呢？通过查找资料他们了解到：铜片和锌片在电解质（即土豆中富含的果酸）的作用下，使电子由锌片处出发并沿着导线经过LED小灯泡到达铜片处，因此闭合电路中会产生电流。
九年级上册第十三章 电路初探单元培优测试卷
九年级上册第十三章 电路初探单元培优测试卷一、初三物理第十三章 电路初探 易错压轴题提优（难） 1．在探究“并联电路干路电流与支路电流的关系”时：(1)如果有3个电阻123R R R 、、，对阻值的要求是：__________。
A 三个电阻的阻值都相等B ．三个电阻的阻值可以有两个相等C ．三个电阻的阻值都不相等(2)小明的实验记录如表格，请把第二次和第三次所用电阻填入表中： （________）(3)如果某次实验第一条支路电流大约0.5A ，第二条支路电流大约0.4A ，那么他在实验中所选择电流表的量程应该是________。
A ．始终用小量程测支路和干路电流 B ．始终用大量程测支路和干路电流 C ．用小量程测支路，用大量程测干路(4)如果在第3次时所用电流表发生故障，换了一块表，则_________。
A ．前两次的也不要了，全部重新测量 B ．只把第3次数据重新测量【答案】C 1R 、3R ；2R 、3R C A 【解析】 【详解】(1)[1]实验为了得到普遍规律实验中使用三个电阻的阻值都不相等，故选C 。
(2)[2]由表可知，本实验电路只有两条支路，每次只能选择两个不同的电阻进行实验，所以第二次实验用电阻R 1和R 3，第三次实验用电阻R 2和R 3。
(3)[3]电流表的小量程为0～0.6A ，大量程为0～3A ，为了安全干路用大量程，为了精确支路用小量程，故选C 。
(4)[4]因每个电流表的误差不同，所以前两次的也不要了，全部重新测量，故选A 。
2．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。
其实，有时只要思考一下，拆除或改接某些导线就能解决问题。
如图是某同学连接的电路：（1）如果合上开关，将出现_____现象（选填“断路”或“短路”）。
除了两只灯都不亮以外，还可能造成烧坏电池和____的不良后果；（2）对于这个电路，只须去掉一根导线，就能成为两灯串联的正确电路。
九年级上册物理 第十三章 电路初探单元测试卷(解析版)
九年级上册物理第十三章电路初探单元测试卷（解析版）一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。
小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。
已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。
因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。
分析并回答下列问题：（1）步骤③中“……”部分的操作是____。
（2）从表中可以得出结论：在一定温度范围，_____。
（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。
闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。
小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。
A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。
（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。
