高压开关柜的整定
三百子煤业10KV变电所高压开关柜整定计算
三百子煤业有限公司10KV变电所高压开关柜整定计算机电科二〇一三年三百子煤业10KV变电所高压开关柜整定计算01柜整定计算：01柜型号为XGN2-10-07，变电所一回线路供电，额定容量为5060KVA。
即：过流整定为：由公式知： S=1.732UI即： I=5060/1.732/10/0.95=307.5AI过流=1.2×307.5=369A 取整数得I过流=352A.即整定为：352A/4.4速断整定为： I速断=2.5I N=2.5×350=875A取整数得：I速断=800A 变比为80，即所取整定为800/10。
02柜整定计算：12柜型号为XGN2-10-07，副井配电室一回供电，额定容量为3600KVA。
即：过流整定为：S=1.732UII=3600/1.732/10/0.9=230.9AI过流=1.2×230.9=277.1A 取整数得I过流=280A.即整定为：280A/3.5速断整定为：I速断=2.5I N=2×280=560A取整数得：I速断=560A 变比为80，即所取整定为560A/706柜整定计算：16柜型号为XGN2-10-07，供风井配电点供电，额定容量为1130KVA。
即：过流整定为：S=1.732UII=1130/1.732/10/0.9=72.5AI过流=1.2×72.5=86.9A 取整数得I过流=90A.即整定为：50A/2.5（因有备用负荷）速断整定为：I速断=2.5I N=2×50=100A取整数得：I速断=100A 变比为20，即所取整定为100A/508柜整定计算：08柜型号为XGN2-10-07，变电所母线分段，额定容量为5060KVA。
即：过流整定为：由公式知： S=1.732UI即： I=5060/1.732/10/0.95=307.5AI过流=1.2×307.5=369A 取整数得I过流=352A.即整定为：352A/4.4速断整定为： I速断=2.5I N=2.5×350=875A取整数得：I速断=800A 变比为80，即所取整定为800/10。
高压整定计算
郑煤集团国瑞公司郑新豫能（新密）煤业有限公司负荷整定计算书（高压部分）机电运输科2016年10月开关整定计算原则1.井下保护装置（电子式反时限保护装置）计算原则(1)、变压器保护计算(1) 过载值整定：Iz=Kx*Kb P∑*15.1(2) 短路值整定：Id=IgeKb IeKx IQe*∑+zI——过载整定值dI——短路保护整定值xk——需要系数，取0.6，主排水泵取0.8∑P—总负荷Kb——变压器变比I Q e——最大起动电流∑Le——其余负荷电流Ige——高压开关额定电流中央变电所高压开关整定计算1、中央变电所G1、G6、G10高爆开关整定：G1、G10高爆开关为中央变电所I进线、II进线，G6为联络开关，高爆开关额定电流为400A，过载值有0.2～1.4倍档可选用，短路值有1.6～10倍档可选用。
(1) 过载值整定：Iz=Kx*Kb P∑*15.1=0.6*（1.15*2107.7）/9.09=160A 整定过载电流为200A，0.5档(2) 短路值整定：由于G1开关为中央变电所动力变压器，所以采用以下公式计算：Id=Kb IeKxIQe∑+=（1771+0.6*1887.7）/9.09=319.4A 整定短路电流为340A2、中央变电所G9高爆开关整定：G9高爆开关控制中央变电所1#动力变压器，高爆开关额定电流为50A ，过载值有0.2～1.4倍档可选用，短路值有1.6～10倍档可选用。
变压器容量P=315 kVA(1) 过载值整定：Iz=Kx*Kb P∑*15.1=0.6*09.95.151*15.1=11.5A整定过载电流为15A ，0.3倍(2) 短路值整定：由于G9爆开关为中央变电所动力变压器，所以采用以下公式计算：Id=Kb IeKxIQe∑+=09.95. 76 *6.075.603+=71.5A整定短路电流为75A3、中央变电所G5高爆开关整定：G5高爆开关控制中央变电所2#变压器，高爆开关额定电流为50A ，过载值有0.2～1.4倍档可选用，短路值有1.6～10倍档可选用。
KYN28A-12高压开关柜操作及参数整定
KYN28A-12下压开关柜支配及参数整定之阳早格格创做调试部弛伟一、KYN28A-12 户内接流金属铠拆抽出式开关柜主要一次器件：下压真空断路器（脚车式VD4、VS1）、电压互感器、电流互感器、整序电流互感器、戴电指示器、接天开关、躲雷器等.1）通电前准备处事1、先对付搞佳下压头子的下压线举止耐压考查，正在考查完毕后按典型接佳线2、查看接线是可切合典型，下压线的天线是不克不迭从整序互感器中单背脱过3、查看天线有不稳当接天，不克不迭是只把天线接到下压柜或者变压器中壳上4、丈量接进电压互感器的三相电阻阻值是可平常，三相之中是可有接天局里5、按图纸查看统造线路是可精确，沉面注意下压变压器的超温跳闸旗号是可接到下压柜中6、断开统造空开，待上电查看电压无误再合上2）收电、断电、检建支配步调：收电支配（关柜门→分接天开关→断路器至处事位子→合断路器）1．将断路器脚车从转运车上移至柜内，即处于真验断开位子；2．将二次插头插佳，此时可对付断路器举止支配考查；3．将所有柜门关关，确认断路器处于分闸状态；4．拔出接天开关支配脚柄顺时针转动，分断接天开关；5．抽出接天开关支配脚柄，支配心启片弹起启关接天开关支配孔；6. 此时先不要接通主回路，先支配里板上“分合闸统造”开关举止合闸，尝试所有“紧停”按钮，分闸开关及变压器超温跳闸是可平常；7．拔出断路器脚车摇把，顺时针转动摇把曲至到位，此时主回路接通，断路器脚车处于处事位子；8．支配里板上“分合闸统造”开关举止合闸支配.（若已储能则将储能开关旋“自动”位子，先储能后合闸支配；合闸支配后自动储能）9．正在断路器合闸后让变压器通电5分钟，而后支配里板上的“分合闸统造”开关举止分闸，让变压器断电5分钟10. 沉复步调9让变压器反复通断电3次.断电、检建支配（分断路器→断路器至真验位子→合接天开关→开柜门）1．支配里板上“分合闸统造”开关，使断路器分闸；2．拔出断路器脚车摇把，顺时针转动摇把使断路器脚车退至考查位子，此时主回路断开，活门关关；3．压下接天开关支配心启片，拔出接天开关支配脚柄顺时针转动，使接天开关合闸；4．检建时，拨出二次插头并将其扣锁正在脚车上，将断路器脚车移至转运车并锁定.二、变压器温度监视（搞式变压器）：80℃开用第一组强热风机、100℃开用第二组强热风机、130℃超温报警、150℃超温分闸，变压器的温度参数普遍出厂前便设定佳了，不需要变动，正在调试时只需要脚动尝试风机是可能平常处事.安排电压：普遍为±2.5%×2，安排抽头如下图：对付应等第为：抽头号下压侧(V) 矮压侧(V)1---2 9500 (5850) 4002---3 9750 (5700) 4003---4 10000 (6000) 400 （默认）4---5 10250 (6150) 4005---6 10500 (6300) 4003、注意事项：安排变压器之前务必确认接天开关已经接天即正在“合”位，如开关柜无接天开关则起码正在变压器停电5分钟之后举止安排，安排前需对付变压器绕组搁电，搁电导线务必稳当接天.三、呵护值设定由用户提供呵护的一次电流值，如果用户不克不迭提供则按如下决定：过流呵护一次电流：I n*（1.3 ～1.5）/CT（电流互感变比）s（需比上一级下压柜的时间短）速断呵护一次电流：I n*（4～5）/CT（电流互感变比）s整序过流呵护：5A/整序互感变比整序过流呵护延时：5sI n为变压器下压侧额定电流：I n对付于ABB SPAJ-140C继电器设定值为电流互感器二次电流倍数，由于SPAJ-140C只具备二断呵护，所以只设定速断战过流呵护.如电流互感器变比为：N/5，整序电流互感器变比为 50/1，则以上呵护名目设定为：过流呵护I> In*1.3/N过流呵护延时>t 0.3-0.5 s 小于上一级设定速断呵护I》In*4/N速断呵护延时 t》0.04s整序过流呵护 Io>整序过流延时 to> 5 s整序速断呵护 Io整序速断延时 to》 5 s假设变压器的容量为1000KVA，电压为10KV，CT（电流互感变比）为75/5，整序互感变比为50/1通过上头的公式不妨估计出：*。
高压开关整定计算
高压开关柜整定地面配电室1、名称：高压开关规格型号：GG1A-125 编号：1601 进线柜Ie=333A （1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×333=400(A)过流延时取0.75 CT=400/5=80 400/80=5 整定值取5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×400=1200A400/5=80 1200/80=15（A）为避免出现越级跳闸，取12A.2、名称：高压开关规格型号：GG1A-03 编号：1602 额定电流300A 所带负荷2361KW Ie=227A CT=300/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×227=295(A)过流延时取0.6S CT=300/5= 60 295/60=4.9 根据井下设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×295=885ACT=300/5=60 885/60=14.75（A）为避免出现越级跳闸，取12A.3、名称：高压开关规格型号：GG-1A-07编号：1607 额定电流300A 所带负荷320KW Ie=30.7A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.7=39.9(A) 取40A过流延时取0.5S CT=50/5=10 40/10=4 根据设备实际情况，整定值取4.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200A50/5=10 200/10=20 整定值取20A4、名称：高压开关规格型号：GG1A-07编号：1606 控地面630KV A变压器Ie=60. 6A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×60.6=78.78(A) 取80A CT=50/5 整定为8A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×80=240A50/5=10 240/10=24（A）为避免出现越级跳闸，取22A.5、名称：高压开关规格型号：GG1A-07编号：1604 控2.5米绞车CT=50/5 Ie=30.7A 功率P=320KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×30.7=36.8(A) 取37A CT=50/5=5 根据设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×37=185A CT=50/5 185/10=18.5 根据设备实际情况，整定值取20A6、名称：高压开关规格型号：GG1A-009编号：1612 控联络柜CT=400/5 Ie=333A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×333=399.6(A) 取400A CT=400/5=80 400/80=5 整定为5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×400=1200A CT=400/5=80 1200/80=15 为避免出现越级跳闸，速断整定值取12A7、名称：高压开关规格型号：GG1A-07编号：1608 控2.5米绞车CT=50/5 Ie=30.7A 功率P=320KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.8=40.04(A) 取40A CT=50/5=10 40/10=4 根据设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200A CT=50/5=10 200/10=20 整定值取20A8、名称：高压开关规格型号：GG1A-07编号：1610 控地面630KV A变压器Ie=60. 6A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×60.6=78.78(A) 取80A CT=50/5 80/10=8 整定为8A 时限10S （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×80=240A 50/5=10 240/10=24 为避免出现越级跳闸，速断整定值取22A9、名称：高压开关规格型号：GG-1A-07编号：1611 额定电流300A 所带负荷320KW Ie=30.8A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.7=40.04(A) 取40A过流延时取0.55 CT=50/5 40/10=4 根据设备实际情况，整定值取4.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200A 50/5=10 200/10=20 整定值取20A10、名称：高压开关规格型号：GG1A-03 编号：1614 额定电流300A 所带负荷2361KW Ie=227A CT=300/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×227=295(A) CT=300/5=60 295/60=4.9 根据设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×295=885A300/5=60 885/60=14.75（A）为避免出现越级跳闸，速断整定值取12A11、名称：高压开关规格型号：GG1A-125 编号：1615 额定电流400A Ie=333A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×333=400(A)过流延时取0.75 CT=400/5=80 400/80=5 整定值取5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×400=1200A400/5=80 1200/80=15（A）为避免出现越级跳闸，速断整定值取12A地面配电所控提风机高压开关柜1、名称：高压开关规格型号：GG-1A改编号：1639 所带负荷320KW Ie=30.8A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.7=40.04(A) 整定值取40A CT=100/5=20 40/20=2 根据设备实际情况，整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.2×40=128A 取130A CT=100/5=20 130/20=6.5A 整定值取6.5A2、名称：高压开关规格型号：GG-1A改编号：1640 所带负荷320KW Ie=30.7A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.8=40.04(A) 整定值取40A CT=100/5=20 40/20=2 根据设备实际情况，整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.2×40=128A 取130A CT=100/5=20 130/20=6.5 整定值取6.5A地面提风机房1、名称：高压开关规格型号：HYP261 编号：1632 所带负荷360KW Ie=34.6A CT为75/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×34.6=44.9(A) 取45A CT=75/5=15 45/15=3 整定值取3A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×45=135（A）CT=75/5=15 135/15=9 为避免出现越级跳闸，速断整定值取8A2、名称：高压开关规格型号：HYP261 编号：1633 所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A3、名称：高压开关规格型号：KYGG 编号：1634 一号风机二级所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 取20A CT=40/5=8 20/8=2.5 整定值取2.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A4、名称：高压开关规格型号：KYGG 编号：1635 所带负荷320KW Ie=30.8A CT为75/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.8=40.04(A) 取40A CT=75/5=15 整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×40=120A CT=75/5=15 120/15=8 速断整定值取8A5、名称：高压开关规格型号：KYGG 编号：1636 所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 整定值取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A6、名称：高压开关规格型号：KYGG 编号：1637 控2号风级二级所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A-204水平1、名称：高压开关规格型号：KGS1 编号：1647 控-520水平所带负荷1870KW Ie=180A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×180=216(A)过流延时取6S CT=300/5 整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.2×216=907.2A300/5=60 907.2/60=15.12（A）速断值取15A2、名称：高压开关规格型号：KGS1 编号：1648 控-520水平所带负荷1870KW Ie=180A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×180=216(A)过流延时取6S CT=300/5 整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.2×216=907.2A300/5=60 907.2/60=15.12（A）速断值取15A3、名称：高压开关规格型号：KYGG-11 编号：1618 用途：井下总开关Ie=252A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×252=302(A) 过流延时取3S CT=300/5=60 302/60=5.03为避免出现越级跳闸，整定值取4.8A（2）速断整定值为：=3×302=906ACT=300/5=60 906/60=15.1 为避免出现越级跳闸，速断整定取12A4、名称：高压开关规格型号：KYGG-03 编号：1620 CT=50/5 Ie=30.3A 3#泵控制柜所带负荷315KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.3=39.39(A) 取40ACT=50/5 40/10=4A 根据设备实际情况整定值取4.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200ACT=50/5=10 200/10=20（A）根据设备实际情况整定值取36A5、名称：高压开关规格型号：KYGG-03 编号：1621 备用开关（1）过负荷保护整定值为：5A（2）速断整定值为：45A 时限为6S6、名称：高压开关规格型号：KYGG-04 编号：1624 备用开关（1）过负荷保护整定值为：5A（2）速断整定值为：10A 时限为6S7、名称：高压开关规格型号：KYGG-03 编号：1622 CT=75/5 Ie=36.6A 控-204 2#400KV A变压器所带负荷400KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×36.6=44(A)CT=75/5=15 44/15=2.9A 根据设备实际情况，整定值取2A（2）速断整定值为：=3.4×44=149.6A 取150ACT=75/5=15 150/15=10（A ） 整定值取10A（3）灵敏度系数校验4.344150min ==Iz Id >1.28、名称：高压开关 规格型号：KYGG-03 编号：1623 CT=400/5 Ie=192A（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.2×192=230.4(A) 取230ACT=400/5=80 230/80=2.88 为避免出现越级跳闸，整定值取2.4A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.2×230=736ACT=400/5=80 736/80=9.2（A ） 整定值 取9A（3）灵敏度系数校验3230690min ==Iz Id >1.29、名称：高压开关 规格型号：KYGG-03 编号：1626 CT=75/5 Ie=30.3A 控-204 1#315KV A 变压器 所带负荷400KW（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.3×30.3=39.4(A) 取40ACT=75/5=15 40/15=2.7A 根据设备实际情况，整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200ACT=75/5=15 200/15=13.3（A ） 根据设备实际情况，整定值取15A（3）灵敏度系数校验540200min ==Iz Id >1.210、名称：高压开关 规格型号：KYGG-03 编号：1625 CT=75/5 Ie=30.3A 所带负荷315KW（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.3×30.3=39.4(A) 取40ACT=75/5=15 40/15=2.7A 根据设备实际情况，整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200ACT=75/5=15 200/15=13.3（A ） 整定值取15A11、名称：高压开关 规格型号：KYGG-03 编号：1627 CT=50/5 Ie=30.7A 所带负荷320KW（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.2×30.7=36.8(A) 取36ACT=50/5 36/10=3.6A 过流延时取1.4S 整定值取3.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×36=144ACT=50/5=10 144/10=14.4（A ） 取15A12、名称：高压开关 规格型号：KYGG-11 编号：1629用途：井下总开关Ie=288A（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.2×288=345.6(A) 取340A过流延时取3S CT=300/5=60 340/60=5.6 为避免出现越级跳闸，整定值取4.8A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×340=1020ACT=300/5=60 1020/60=17（A）根据设备实际情况，速断整定为取12A12、名称：高压开关规格型号：KYGG-11 编号：1630 用途：井下总开关Ie=288A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×30.3=36(A)CT=75/5=15 36/15=2.4为避免出现越级跳闸，整定值取1.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.2×36=151.2A 取151ACT=75/5=15 151.2/15=10.1（A）速断整定值取10A-520水平1、名称：高压开关规格型号：PJG-300/6Y 编号：P-01 额定电流400A Ie=128.56A 取129A CT=300/5 所带负荷1336KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×129=154.8(A) 取155A CT=300/5 155/60=2.58 取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×155=619A CT=300/5 619/60=10.3A 根据井下实际情况，取12A2、名称：高压开关规格型号：PJG-200/6Y 编号：P-02 去-550采区变电所Ie=140A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×140=168(A) CT为200/5，根据设备实际情况，整定值取3.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×168=672ACT为200/5，时限取0.5S ，速断取12A3、名称：高压开关规格型号：PJG-100/6Y 编号：P-03 控280KW1#泵Ie=280/10.392=26.9A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×26.9=34.97(A) 取35A CT为100/5，35/20=1.75 整定值取2A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×35=175ACT为100/5 , 时限取10S ，175/20=8.75( A) 根据设备实际情况，速断取12A4、名称：高压开关规格型号：PJG-100/6Y 编号：P-04 控315KV A 1#变压器Ie=30.3 CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）/=1.2×30.3=36(A) CT为100/5，过流取2A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×36=144ACT为100/5，时限5S ，速断取7.5A5、名称：高压开关规格型号：PJG-300/6Y 编号：P-05 控联络柜Ie=180A CT为300/5所带负荷1870KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×180=216(A) CT为300/5，过流取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.5×216=756ACT为300/5，时限取5S ，速断取12A6、名称：高压开关规格型号：PJG-100/6Y 编号：P-06 控-520水平2#变压器Ie=30.3 CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×30.3=36(A) CT为100/5，根据设备实际情况，过流取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×36=144ACT为100/5，时限5S ，速断取7.5A7、高压开关规格型号：PJG-100/6Y 编号：P-07 控280KW 2#泵Ie=280/10.392=26.9A CT为100/5（（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×26.9=34.97(A) 取35A CT为100/5，35/20=1.75 整定值取2A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×35=175ACT为100/5 , 时限取10S ，根据设备实际情况，速断取12A8、名称：高压开关规格型号：PJG-100/6Y 编号：P-09 控280KW 3#泵Ie=280/10.392=26.9A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×26.9=34.97(A) 取35A CT为100/5，35/20=1.75 整定值取2A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×35=175ACT为100/5 , 时限取10S ，根据设备实际情况，速断取12A10、名称：高压开关规格型号：PJG-400/6Y 编号：P-10 控500KV A、800KV A 移变所带负荷1300KW Ie=119A CT为400/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×119=120(A) CT为400/5，120/80=1. 5 根据设备实际情况，整定值取1.4A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×120=360ACT为400/5 , 时限取5S 360/80=4.5，根据设备实际情况，速断取4A11、名称：高压开关规格型号：PJG-400/6Y 编号：P-08 控-550变电所II路变压器所带负荷2420KW Ie=233A CT为400/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×233=280(A) CT为400/5，280/80=3.5 整定值取3.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.5×280=980ACT为400/5=80 , 时限取3S ，980/80=12.25 （A）速断取12A12、名称：高压开关规格型号：PJG-400/6Y 编号：P-19 控I路进线所带负荷1337KW Ie=153A CT为400/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×153=199.8A) 取200A CT为400/5，200/80=2.5 整定值取3A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×200=600ACT为400/5=80 , 时限取2S ，600/80=7.5 （A）根据设备实际情况，速断取5A井下2.5米绞车房名称：高压开关规格型号：KYGG 编号：1649 所带负荷260KW Ie=25A CT为75/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×25=32.5(A) CT=75/5 整定值取2.5A 时限0.6（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×2.5=162.5A CT=75/5，取11A低压馈电开关-204配电室1、名称：馈电开关规格型号：KBZ-400/1140II编号：4028 所带负荷41KW（1）Iz=1.2×41=49.2A 取50A（2）短路整定值为：Id=8 Iz=50×8=400A（3）灵敏度系数校验换算电缆长度为50m，查表两相短路4620A 4620/400=11.5>1.2 符合要求2、名称：馈电开关规格型号：KBZ-400/1140II编号：4030 所带负荷75KW人行车及主副井（1）Iz=1.2×75=90A（2）短路整定值为：Id=8 Iz=8×90=720A（3）灵敏度系数校验换算电缆长度为137m，查表两相短路3380A 3380/720=4.6>1.2 符合要求3、名称：馈电开关规格型号：KBZ-400/1140II编号：4045 所带负荷100KW-204I路总开关（1）Iz=1.2×100=120A（2）短路整定值为：Id=8 Iz=8×120=960A（3）灵敏度系数校验换算电缆长度为2m，查表两相短路2684A 2684/960=2.7>1.2 符合要求4、名称：馈电开关规格型号：KBZ-400/1140II编号：4046 所带负荷100KW-204II路总开关（1）Iz=1.2×100=120A（2）短路整定值为：Id=8 Iz=8×120=960A（3）灵敏度系数校验换算电缆长度为2m，查表两相短路2684A 2684/960=2.7>1.2 符合要求-520配电室低压馈电开关1、名称：馈电开关规格型号：KBZ-400/1140II编号：4060 备用暂整定为18A2、名称：馈电开关规格型号：KBZ-400/1140II编号：4012所带负荷116KW控-520及-410（1）Iz=1.2×116=140A（2）短路整定值为：Id=8 Iz=8×140=1120A（3）灵敏度系数校验换算电缆长度为300m，查表两相短路2058A 2058/1120=1.8>1.2 符合要求3、名称：馈电开关规格型号：KBZ-400/1140II编号：4013 所带负荷335KW2路总开关（1）Iz=1.2×335=402A 取400A（2）短路整定值为：Id=8 Iz=8×400=3200A（3）灵敏度系数校验换算电缆长度为20m，查表两相短路5368A 5368/3200=1.6>1.2 符合要求4、名称：馈电开关规格型号：KBZ-400/1140II编号：4014 所带负荷150KW-520I路总开关（1）Iz=1.2×150=180A 取400A（2）短路整定值为：Id=8 Iz=8×180=1440A（3）灵敏度系数校验换算电缆长度为20m，查表两相短路5368A 5368/1440=3.7>1.2 符合要求开关整定计算机电设备科二零一四年。

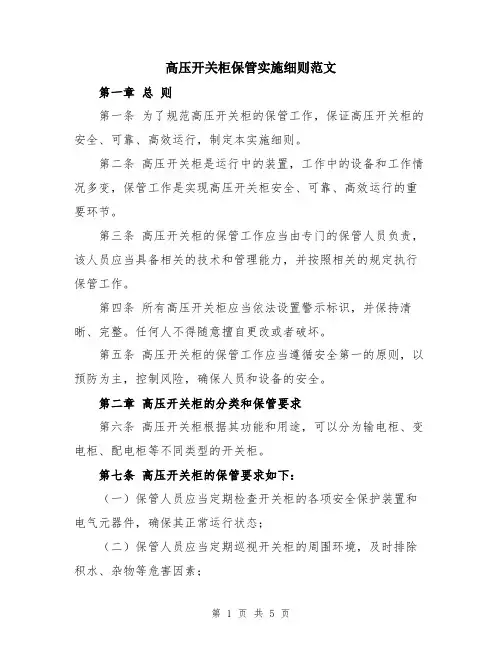

高压开关柜保管实施细则范文
高压开关柜保管实施细则范文第一章总则第一条为了规范高压开关柜的保管工作，保证高压开关柜的安全、可靠、高效运行，制定本实施细则。
第二条高压开关柜是运行中的装置，工作中的设备和工作情况多变，保管工作是实现高压开关柜安全、可靠、高效运行的重要环节。
第三条高压开关柜的保管工作应当由专门的保管人员负责，该人员应当具备相关的技术和管理能力，并按照相关的规定执行保管工作。
第四条所有高压开关柜应当依法设置警示标识，并保持清晰、完整。
任何人不得随意擅自更改或者破坏。
第五条高压开关柜的保管工作应当遵循安全第一的原则，以预防为主，控制风险，确保人员和设备的安全。
第二章高压开关柜的分类和保管要求第六条高压开关柜根据其功能和用途，可以分为输电柜、变电柜、配电柜等不同类型的开关柜。
第七条高压开关柜的保管要求如下：（一）保管人员应当定期检查开关柜的各项安全保护装置和电气元器件，确保其正常运行状态；（二）保管人员应当定期巡视开关柜的周围环境，及时排除积水、杂物等危害因素；（三）保管人员应当定期检查开关柜的接地装置，确保其良好接地；（四）保管人员应当定期清洁开关柜的内部和外部，保持开关柜的干净整洁；（五）保管人员应当定期检查开关柜的温度、湿度，及时调整环境温湿度，确保开关柜的正常工作；（六）保管人员应当定期检查开关柜的防护措施和防护装置，确保其完好无损；（七）保管人员应当定期对开关柜的电气设备进行检修和维护，确保其安全可靠。
第八条对于高压开关柜的保管工作，特别是对于有特殊要求的开关柜，保管人员应当按照厂家的要求进行保管，确保其正常运行和使用。
第三章高压开关柜的保管流程第九条高压开关柜的保管流程分为进库保管、出库保管和库存保管三个环节。
（一）进库保管：高压开关柜进入保管库前，保管人员应当仔细检查开关柜的外观和内部设备是否完好无损，并对其进行登记。
在确认开关柜符合要求后，保管人员将其放置在专门的保管库中，并进行标识。
（二）出库保管：高压开关柜出库前，保管人员应当核对出库单与物品是否一致，并记录出库信息。
10kV高压开关柜整定计算书(综保整定计算)
10kV高压柜整定计算书机运事业部年月日审批记录10kV 高压柜整定书已知：110KV 变电所10KV 母线三相短路电流为)3(.c s I =13.44Ka,母线短路容量S k =Uav ⨯3)3(.c s I =1.732×10.5×13.44=244.4MW,电源电抗X S =2Uav /K S =10.52/244.4=0.45Ω。
一、主井10kV 高压柜整定计算书(400/5)根据目前主井主要用电设备用电负荷统计知总负荷为1818KW ，最大电机功率为1600KW,高压柜到主井变电所采用的是YJV 22 3×95mm 2电缆,400m 。
1、线路电抗X l =01X l=0.08×0.4=0.032Ω2、总电阻∑R=01R l=0.221×0.4=0.0884Ω3、总阻抗∑X=X S +X l =0.45+0.0032=0.4532Ω4、线路末两相短路电流)2(m in .s I =()()222∑∑+⨯X R Un=()()224532.00884.0210000+⨯=10875.48A5、线路最大长时工作电流： Ir=ϕcos 3⨯⨯U P =8.01031818⨯⨯=131A 6、过电流保护电流： Ig=KjKf KjzKrel ⨯⨯×I max=8085.00.115.1⨯⨯×（8.010316005.1⨯⨯⨯+8.010*********⨯⨯-）=3.19A 取3.2A 7、速断保护电流：Id=Kj KjzKrel⨯×)3(m ax.sI根据现场经验，取3倍的线路最大长时工作电流进行整定。
Id=Kj KjzKrel⨯×3Ir=800.115..1⨯×3×131=5.7A8、灵敏度校验：Km=)2(m in.sI/Kj×Id>1.5=10875.48/（80×5.7）=23.8>1.5满足条件。
高压开关柜整定计算
高压开关柜整定计算一、中央变电所高压开关柜整定南翼变压器、中央变电所2#高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×30)×(540+250)=3.9A校验K z=I sc/(K b×K Tr×I a)=7140/(8.7×30×3.9)=7>1.5中央变电所3#高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×30)×(180×6+60)=5.8A校验K z=I sc/(K b×K Tr×I a)=4853×(8.7×30×5.8)=3.2>1.5 中央变电所增Ⅱ高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×80)×(540+250)=1.5A校验K z=I sc/(K b×K Tr×I a)=4827×(8.7×80×1.5)=4.6>1.5 中央变电所增Ⅰ高压开关柜、2#变压器同3#高压开关柜整定中央变电所5#高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×80)×(540+130)=1.3A校验K z=I sc/(K b×K Tr×I a)=4853×(8.7×80×1.3)=5.3>1.5 中央变电所1#高压进线柜整定同7#高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×40)×(180×6+963)=7.6A校验K z=I sc/(K b×K Tr×I a)=4803×(8.7×80×7.6)=1.8>1.5 中央变电所4#高压联络开关柜整定（按两断满负荷计算）I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×40)×(180×6+743）=6.8A校验K z=I sc/(K b×K Tr×I a)=4827×(8.7×80×6.8)=2.0>1.5 二、地面变电所高压开关柜整定地面变电所3#高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×25)×(180×6+963）=12.2A校验K z=I sc/(K b×K Tr×I a)=4827×(8.7×25×12.2)=1.8>1.5 地面变电所8#高压开关柜整定同3#高压开关柜地面变电所4#高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/15×10)×(310×5+474）=8.1A地面变电所7#高压开关柜整定同4#高压开关柜。
谢桥煤矿110KV变电所高压开关柜继电保护整定方案
谢桥煤矿110KV变电所6KV高压开关柜继电保护整定方案系统参数计算：系统参数：张集220KV变电所110KV母线参数：最大运行方式正序阻抗标么值：Xmax=0.106最小运行方式正序阻抗标么值：Xmin=0.2862最大短路容量：943.31MV A最大短路电流：4.74KA计算参数：基准容量：Sj=100MV A基准电压：Uj=1.05Ue110KV线路：LGJ 3*185 平均电抗Xl=0.4Ω/km长度：18.5km110KV变压器: 三圈变:型号: SSZ10-31500/110短路电压百分数: Uk1-2%=10.30Uk2-3%=6.31Uk1-3%=17.56两圈变:型号: SZ10-31500/110短路电压百分数:Uk%=17.27一次接线图：一次接线图阻抗图：阻抗图各元件参数标么值：110KV架空线：X2=X4=0.40*L*Sj/(Uj*Uj)=0.43*L*0.00756=0.06110KV两圈变：X6=Uk%/100*Sj/Se=0.548110KV三圈变：X5=X7=1/100*Uk1-3%*Sj/Se=0.558综合考虑系统的运行方式，得出6KV母线参数：最大运行方式阻抗标么值：Xlmax=X1+X2+X5=0.106+0.06+0.548=0.714 最小运行方式阻抗标么值：Xlmin=X1+X2+X5 =0.2862+0.06+0.558=0.9042 则6KV母线短路电流：Id3max=1/Xlmax*Sj/1.732/Uj=12835AId3min=1/Xlmin*Sj/1.732/Uj=10135AId2min=0.866* Id3min =8777A井下7路1、井下七路主要参数：柜号：609、617、621、2619、643、655、657互感器变比：600/5电缆型号：MYJV22-6KV 3*185长度：1000m最大负荷电流：400A2、各元件电抗标么值：110KV变电所6KV母线：最大运行方式：X1max=0.714最小运行方式：X1min=0.90426KV电缆线路：查表得YJV42-6KV 3*120 单位电抗x=0.06Ω/km 单位电阻r=0.179Ω/km此时电缆电抗标幺值XL=0.1512 Xr=0.451MYJV42-6KV 3*185 单位电抗x=0.06Ω/km 单位电阻r=0.116Ω/km此时电缆电抗标幺值XL=0.1512 Xr=0.2921、阻抗图：阻抗图K点短路标幺电抗值与电阻值：XLmax= X1max + XL=0.714+0.1512=0.8652XLmin= X1min + XL =0.9042 +0.1512= 1.0554Xr=0.292K点短路阻抗与电流：Zmax = 0.9131Zmin = 1.095Ikd3max=1/Zmax*Sj/1.732/Uj=10036AIkd3min=1/Zmin*Sj/1.732/Uj=8369AIkd2min=0.866* Ikd3min =7247A（一）瞬时电流闭锁电压速断定值整定：为保证线路末端设备故障时线路保护不越级动作，应按躲开本线路末端母线故障整定，定值计算如下：（1）电流元件按保证线路末端故障灵敏度整定，即：Idz= Ikd2min /Klm=7247/1.5/120=40.26A 取Idz=40A（2）电压元件按躲线路末端故障整定，即：Udz= Ucy.min/Kk=0.3/1.3=0.2308A 则二次定值为0.2308*6300/60=24.23 V ( 式中Ucy.min=Zxl/(Xlmin+Zxl)=0.329/1.095=0.3 )因电流元件一般起闭锁作用，而电压元件主要控制保护区并保证选择性，故电压元件保护区间校验：Lu=Udz/6.3/(1-Udz/6.3)*(X1ma x～Xlmin)/Zxl=0.3/ 0.7*(0.714～0.9042)/0.329=93%～100%符合要求。
10kV高压开关柜整定计算书(综保整定计算)模板
10kV高压柜整定计算书机运事业部年月日审批记录10kV 高压柜整定书已知：110KV 变电所10KV 母线三相短路电流为)3(.c s I =13.44Ka,母线短路容量S k =Uav ⨯3)3(.c s I =1.732×10.5×13.44=244.4MW,电源电抗X S =2Uav /K S =10.52/244.4=0.45Ω。
一、主井10kV 高压柜整定计算书(400/5)根据目前主井主要用电设备用电负荷统计知总负荷为1818KW ，最大电机功率为1600KW,高压柜到主井变电所采用的是YJV 22 3×95mm 2电缆,400m 。
1、线路电抗X l =01X l=0.08×0.4=0.032Ω2、总电阻∑R=01R l=0.221×0.4=0.0884Ω3、总阻抗∑X=X S +X l =0.45+0.0032=0.4532Ω4、线路末两相短路电流)2(m in .s I =()()222∑∑+⨯X R Un=()()224532.00884.0210000+⨯=10875.48A5、线路最大长时工作电流： Ir=ϕcos 3⨯⨯U P =8.01031818⨯⨯=131A 6、过电流保护电流： Ig=KjKf KjzKrel ⨯⨯×I max=8085.00.115.1⨯⨯×（8.010316005.1⨯⨯⨯+8.010*********⨯⨯-）=3.19A 取3.2A 7、速断保护电流： Id=KjKjz Krel ⨯×)3(m ax .s I 根据现场经验，取3倍的线路最大长时工作电流进行整定。
Id=KjKjzKrel ⨯×3Ir =80.115..1⨯×3×131 =5.7A 8、灵敏度校验：Km=)2(m in .s I /Kj ×Id>1.5=10875.48/（80×5.7）=23.8>1.5 满足条件。
《高压开关柜的整定》课件
整定值的计算公式
整定值的计算公式是根据保护装置 的原理和设备参数推导出来的，通 过计算公式可以得出保护装置的定 值。
04
高压开关柜整定的实际操 作
操作步骤
步骤一
检查开关柜的外观
步骤二
检查开关柜的内部结构
操作步骤
检查开关柜的内部结构是否正常，包括断路器、互感器等部件是否完好。 步骤三：整定值的设定短路电流Biblioteka 计算方法短路电流的计算公式
短路电流的计算公式是根据欧姆定律 和基尔霍夫定律推导出来的，通过计 算公式可以得出短路电流的大小。
根据电力系统的参数和设备参数，通 过计算可以得出短路电流的大小。
短路电流的效应
短路电流的热效应
短路电流通过电气设备时，会产生大量的热量，使设备温度升高 ，可能引起设备的热损坏。
根据实际需要，设定合适的整定值，包括电流、电压、时间等参数。
操作步骤
步骤四：测试与调试 对开关柜进行测试和调试，确保其正常工作。
注意事项
注意事项一：安全操作
01
注意事项二：遵循标准与规范
03
02
在操作过程中，必须遵守安全操作规程，确 保人员安全。
04
整定工作必须遵循相关标准和规范，确保 整定结果的准确性和可靠性。
02
高压开关柜整定的基本概 念
整定的定义
整定是指在保证安全和满足运行要求的前提下，对高压开关 柜的参数进行合理设定和调整，以达到优化设备性能、提高 设备运行稳定性和经济性的目的。
整定工作是高压开关柜使用过程中的一项重要任务，需要综 合考虑设备的技术参数、运行环境和运行要求等多个因素。
整定的目的
各岗点高压开关柜保护整定值计算2
v1.0可编辑可修改^=I (2)dmin= 8082 => 符合要求 I dz K h 6 401主井高压开关柜保护整定值计算一、变频系统高压开关柜 1、电流速断保护 1 ）动作电流值I dzK jx —接线系数，不完全星形接线时取 1 ； Iq—高压电动机启动电流，一般为（3~8） l e ；K h —电流互感器变比。
2 ）灵敏系数KI (2)dmin = 8082 I dz K h 20 402、过负荷保护 1 ）动作电流值I dz式中：K —返回系数，微机综保取;Ie—高压电动机额定电流;2 ）动作时限应大于电动机实测启动时间，在此取4s式中： 氐 可靠系数，作用于跳闸时取~；K k K jx dz=K h40100 6=20(A)Iqd 符合要求dz=S=^£± K h K f 40 0.9100=6(A)v1.0可编辑可修改3 ）灵敏系数K^=l(2)dm n= 8082 => 符合要求I dz K h 4 40v1.0可编辑可修改^=l (2)dm n = 8082 => 符合要求 I dz K h 4 401、 电流速断保护 1 ）动作电流值I dzIdz=KkKjx I q =1^^^ 100 6=20（A ）K h 40式中：氐一可靠系数，作用于跳闸时取~；K jx —接线系数，不完全星形接线时取 1 ； Iq—高压电动机启动电流，一般为（3~8） I e ；K h —电流互感器变比。
2 ）灵敏系数KK=I （2）dmin二 8082 二边符合要求 I dz K h 20 402、 过负荷保护 1 ）动作电流值I dz_K k K jx 一 1.2 1 dz = I e ------------------ K h K f 40 0.9 式中：K —返回系数，微机综保取;I e —高压电动机额定电流;2 ）动作时限应大于电动机实测启动时间，在此取 5s3 ）灵敏系数K工频系统高压开关柜100=4(A)K = 込n = 8205 =＞符合要求 I dz K h 2 401、 电流速断保护 1 ）动作电流值I dzIdz=KkKjx |q =1.2 - 55 6 = 10（A ）K h 40式中：氐一可靠系数，作用于跳闸时取~；K jx —接线系数，不完全星形接线时取 1 ； I q —高压电动机启动电流，一般为（3~8） I e ； K h —电流互感器变比。
10kV高压开关柜整定详细计算书(综保整定详细计算)
大砭窑煤矿地面10kV高压柜整定计算书机电科二零一七年八月一日审批记录10kV 高压柜整定书一、地面变电所10kV 高压柜整定计算书(1000/5)根据目前煤矿井下主要用电设备用电负荷统计知总负荷为9600KW ，最大设计负荷为7600KW,高压柜到主井变电所采用的是YJV 22 3×185mm 2电缆,200m 。
1、线路电抗X l =01X l=0.08×0.2=0.016Ω2、总电阻∑R=01R l=0.221×0.2=0.0442Ω3、总阻抗∑X=X S +X l =0.45+0.0016=0.4516Ω4、线路末两相短路电流)2(m in .s I =()()222∑∑+⨯X R Un=22)4516.0()0442.0(210000+⨯=11019.09A5、线路最大长时工作电流： Ir=ϕcos 3⨯⨯U P=8.01039600⨯⨯=693A 6、过电流保护电流： Ig=KjKf KjzKrel ⨯⨯×I max=)8.0103760096008.010376005.1(20085.00.115.1⨯⨯-+⨯⨯⨯⨯⨯⨯=6.5A 7、速断保护电流：Id=KjKjz Krel ⨯×)3(m ax .s I 根据现场经验，取3倍的线路最大长时工作电流进行整定。
Id=KjKjzKrel ⨯×3Ir =6933200.115.1⨯⨯⨯ =11.85A 8、灵敏度校验：Km=)2(m in .s I /Kj ×Id>1.5=11019.1/（200×11.85）=4.58>1.5 满足条件。
式中K rel ――可靠系数，取K k ＝１.15K f ――返回系数, K f =0.85K jz ――接线系数,其值视继电器的接线方式而定，此取1.0 K j ――电流互感器的变比式中ϕcos ――设备组平均功率因数，此取0.8 Imax — 线路最大工作电流)2(m in .s I ――被保护线路末两相短路电流二、通风机房高压柜整定计算书（300/5）根据目前通风机房用电设备用电负荷统计知总负荷为1120KW ，最大负荷功率为560KW,使用LG-120架空线，3000Km 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压开关柜整定
整定的内容：整定的内容有高压整定和低压整定。
高压整定主要进行过电流整定、速断整定、过电压整定。
低压整定主要进行高压配电装置和低压开关的过流、短路整定及效验。
整定的目的：为了正确选择和效验电气设备，使之满足短路电流的动、热稳定性的要求。
为了正确整定计算继电器的保护装置，使之在短路故障发生时，能够准确可靠地动作，确保安全。
1、变压器的视在容量：
计算公式：
.1
S732
UI
式中：
S------视在容量KVA
U------额定电压V
I------额定电流A
根据上述公式中可以进行相关参数的计算：
已知容量、电压可以计算出电流
已知电压、电流可以计算出容量
已知电流、容量可以计算出电压
例如：容量S=800KVA，电压u=10KV
电流I=S/1.732U
2、电动机的功率
计算公式：
P
732
.1
φ
UIcos
式中：
1.732-----系统为三相时的计算系数(3)
U------额定电压V
I------额定电流A
cosφ----功率因数，0.85左右
∩-----效率，0.8左右
根据上述公式中可以进行相关参数的计算：
已知电压、电流、功率因数、效率可计算出功率
已知电压、功率因数、功率、效率可计算出电流
已知电流、功率、效率、功率因数可计算出电压
例如：
功率P=30KW 电压U=0.69KV 功率因数cosφ=0.85
效率∩=0.8时，电流I=P/1.732Ucosφ∩
3、过流整定值：
I过流=（1.2-1.3）Ie
式中：1.2-1.3为计算系数
Ie为所控制负荷的额定电流。
（其中：出线柜控制变压器时为变压器的额定电流；出线柜控制电动机时为电动机的额定电流）
例如：变压器的容量=800KVA，电流比为75/5=15，电流为46.189A
I过流=（1.2-1.3）Ie=1.2*46.189=55.43A
过流继电器的刻度：55.43/15=3.6A
过流继电器放在这个位置主要是因为：电流继电器电流是在互感器的二次侧，那么一次侧电流除以电流比就时电流继电器刻度的位置，应取最近值。
电流互感器的二次电流为5A，当过流继电器的刻度超过量程，时可采取对电流继电器的线圈进行串并联调整。
4、速断整定值：
I速断=（3-5）I过流
式中：3-5为计算系数
I过流为过流整定值
例如：
I过流=55.43A I速断=3*55.43=166.29A
速断继电器的刻度为：166.29/15=11.08A
速断继电器放在这个刻度时因为速断继电器电流是在互感器的二次侧，那么一次侧电流除以电流比就是电流继电器刻度的位置，应取最近值。
电流互感器的二次电流为5A 时，当过流继电器的刻度超过量程时，可对电流继电器的线圈进行串并联调整。
5、过压整定值：
e
dz U
U
15
.1
式中：Udz-----过电压整定值
1.15-----计算系数
Ue-----系统的额定电压
例如：系统额定电压为10KV
整定值为：Udz=1.15*10=11.5KV
过电压继电器的刻度：11.5 /100=115V
其中：电压互感器的二次电压为100V，当过电压继电器的刻度超过100V时，可采取对电压继电器的线圈进行串并联调整。
6、时间整定：
在整定计算中，一般情况下：
速断整定时间应设置为0S
过流整定时间一般设置为0.7S，但必须比上一级整定的时间低一个级别。
过电压时间的整定一般设置为1S。
