时间：2009-9-19 9:14:00 文章来自于：(电子电器网)
这台组装机的一条水平亮线看似简单，但维修颇费周折，故与大家分享一下，开机检查发现LA78040的27伏供电正常，当用起子碰触LA78040的1脚输入端时亮线有闪开现象，说明场输出基本上是正常的，故障在前级，测LA76810的23脚场激励输出电压为2.3伏基本正常，24脚电压也正常，23脚的外围也没有损坏的元件，难道是LA76810坏了，无奈之下，将LA76810换了，但没想到换后故障不变，在路测LA78040各脚的电压为1脚1.6、2脚27伏、3脚0.67伏、4脚0伏、5脚24.7伏、6脚26.3伏、7脚2.5伏，5脚的场输出电压偏高，正常应为供电电压的一半12伏—15伏，代换场部分的电容后无果，将LA78040也换了，故障还是不变，无奈回头再检测场部分的电阻电容，在路检测发现1脚的反馈电阻R456的阻值为17K，可图标39K难道此电阻有问题，将拆下来测量发现阻值无穷大，将其更换为39K的后故障排除吗，没想到场输出部分有问题碰触1脚亮线能有变化
转帖：/thread-57351-1-1.html [家电维修论坛]()。
首先解决水平一条亮线故障
首先解决水平一条亮线故障,再解决场幅不足故障:78040最大输出电流1.8A,78041最大输出电流2.8A,因此78041可代换78040,78040不可代换78041.同时78041还有过热和过流保护电路,当输出端短路或内部过热时输出将关闭.
先判断是由于78041损坏还是保护动作造成水平一条亮线:恢复场线圈为串联高阻抗,（从资料看是可以改为低阻抗）若场幅展开说明为过流保护动作;若故障仍旧则检查LA78041各引脚电压及对地电阻是否正常(该IC电路及数值见下图), 若电压异常在排除外围元件损坏后可判定IC损坏,需更换损坏IC.
对场幅不足的调整:
1、场幅下部压缩,上部拉长，并有4～5根横线，通常为场偏转线圈阻抗与主板(要求为低阻)不匹配,此时将场偏转线圈由串联改接为并联。
阻值在10～20 Ω左右。
2、场幅下部压缩且卷边，将场输出耦合电容由1000 μF增大到2200 μF以上。

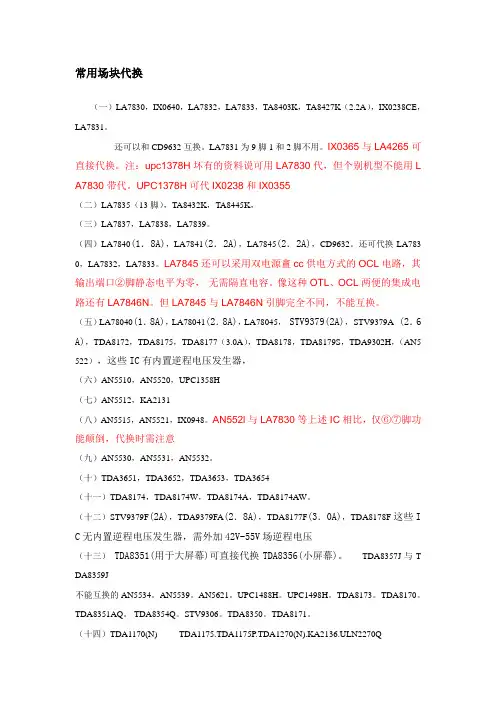

常用场块代换
常用场块代换（一）LA7830，IX0640，LA7832，LA7833，TA8403K，TA8427K（2.2A），IX0238CE，LA7831。
还可以和CD9632互换。
LA7831为9脚1和2脚不用。
IX0365与LA4265可直接代换。
注：upc1378H坏有的资料说可用LA7830代，但个别机型不能用L A7830带代。
UPC1378H可代IX0238和IX0355（二）LA7835（13脚），TA8432K，TA8445K，（三）LA7837，LA7838，LA7839。
（四）LA7840(1．8A)，LA7841(2．2A)，LA7845(2．2A)，CD9632。
还可代换LA783 0，LA7832，LA7833。
LA7845还可以采用双电源盫cc供电方式的OCL电路，其输出端口②脚静态电平为零，无需隔直电容。
像这种OTL、OCL两便的集成电路还有LA7846N。
但LA7845与LA7846N引脚完全不同，不能互换。
（五）LA78040(1．8A)，LA78041(2．8A)，LA78045， STV9379(2A)， STV9379A (2．6 A)，TDA8172，TDA8175，TDA8177（3.0A），TDA8178，TDA8179S，TDA9302H，（AN5 522），这些IC有内置逆程电压发生器，（六）AN5510，AN5520，UPC1358H（七）AN5512，KA2131（八）AN5515，AN5521，IX0948。
AN552l与LA7830等上述IC相比，仅⑥⑦脚功能颠倒，代换时需注意（九）AN5530，AN5531，AN5532。
（十）TDA3651，TDA3652，TDA3653，TDA3654（十一）TDA8174，TDA8174W，TDA8174A，TDA8174AW。
（十二）STV9379F(2A)，TDA9379FA(2．8A)，TDA8177F(3．0A)，TDA8178F这些I C无内置逆程电压发生器，需外加42V-55V场逆程电压（十三）TDA8351(用于大屏幕)可直接代换TDA8356(小屏幕)。
场集成块utc78041
问场集成块utc78041电视机现在一条水平亮线查其集成块三脚电压是11.7伏其它都略微高请问是什
2014-10-25 11:46 188****3192 |浏览47 次来自：手机知道
工程学
问场集成块utc78041电视机现在一条水平亮线查其集成块三脚电压是11.7伏其它都略微高请问是什么原因
1条回答
先用示波器检查1脚的信号是不是加进来了
追问：
没有那东西用万用表在正常时几个脚的电压都是多少我不是专业的好多年没有修哪
追答：
1 .运算功放反相输入端2.5v
2 .电源电压输入端26.4v
3 .泵电源输出端2.0v
4 .接地端0v
5 .场偏转线圈激励输出端10v
6 .场输出级电源电压输入端26.2v
7 .运算功放同相输入端2.5v
可用TDA8177直接代换。
78041功率大于78040，可以换放心吧。
UTC78040能代换LA 78041。
可以用9302,5522.都可以直接代换
LA78040典型应用图
LA78040 场输出引脚和代换互换兼容 STV9302 la7840 UTC78040 LA78041 性能参
数单列7脚封装,工作电压24V；功耗9W。
彩色电视接收机电路检修
彩色电视机原理与维修技能第一单元彩电基础第一节色度学基础知识一．光和色光给人亮度感和色度感。
光的本质——电磁波——是一种特殊的物质，人眼不可见，人体无知觉的物质。
电磁波频谱中，4×1014～8×1014Hz为可见光，只占电磁波频谱的一小部分。
见图1－1。
图1－1 电磁波频率及基本性质可见光波长为380nm～780nm，对应频率是4×1014～8×1014Hz，包含人眼可以清楚分辨的红、橙、黄、绿、青、蓝、紫。
不同波长的光给人以颜色不同的感觉。
太阳光包含有所有的可见光，从红到紫。
三棱镜或水中的镜子可以分解太阳光为七色光。
物体颜色的产生有两种形式，一是自身发光，二是反射发光。
二．人眼的视觉特性人眼对不同颜色的光的亮度感觉不一样，人眼最敏感的光的波长是555nm——绿色。
人眼视网膜中光敏细胞有杆状细胞和锥状细胞，杆状细胞灵敏度高，主辨明暗，但不辨颜色；锥状细胞有红、绿、蓝之分，分别感知红、绿、蓝。
人眼对颜色的分辨率比对亮度的分辨率低。
（有些动物不能辨别颜色或辨色不全，就是因为它们没有锥状细胞或不全。
色盲则是锥状细胞出现了变异。
）彩色三要素：亮度——与光的强弱和波长（颜色）有关；色调——与物质的吸收、反射特性及照射光源有关；饱和度——反映颜色的深浅程度。
三．彩色图像的重现人眼能够辨别的颜色有一百多种，但电视系统不可能传送这么多种颜色的信息，而是选择人眼最敏感的红绿蓝三种基本颜色，简称为三基色，分别用R、G、B表示。
1．三基色原理自然界中任何颜色都可以由红绿蓝三种单色光按不同比例混合而得到；反之，自然界中任何一种颜色都可以分解为红、绿、蓝三种单色。
所以，电视系统可以通过只传送三基色就能还原出万紫千红的大千世界。
2．混色法红＋绿＝黄红＋蓝＝紫绿＋蓝＝青红＋绿＋蓝＝白色互补色相加成白色红＋青＝白色红、青互补；绿＋紫＝白色绿、紫互补；蓝＋黄＝白色蓝、黄互补。
空间混色效应：将三基色光点同时投射在屏幕上相邻处，当色点足够小，观察者相距色点足够远时，人眼看到的将不是三个色点，而是一种混合色，如上述“混色法”所列示例。
LA78040N中文资料
Functions
• Built-in pump-up circuit for low power dissipation. • Vertical output circuit. • Thermal protection circuit.
Specifications
Maximum Ratings at Ta = 25°C
Operating Characteristics at Ta = 25°C, +B2 = 24V
Ratings Parameter Deflection output saturation voltage (lower) Deflection output saturation voltage (upper) Pump-up charge saturation voltage Pump-up discharge saturation voltage Idling current Midpoint voltage Idl Vmid 20 11.0 12.0 Vsat2-3 I3 = 0.9A Vsat3-4 I3 = 20mA Vsat6-5 I5 = -0.9A Symbol Vsat5-4 I5 = 0.9A Conditions min typ max 1.3 3.2 1.8 3.0 50 13.0 V V V V mA V Unit
! Any and all information described or contained herein are subject to change without notice due to
product/technology improvement, etc. When designing equipment, refer to the "Delivery Specification" for the SANYO product that you intend to use.
LA78040场块工作原理上课讲义
L A78040场块工作原理5.4康佳P21SA390行、场输出电路与通常的CRT彩色电视机一样，三洋LA7693X输出的场锯齿波信号不能产生足够的偏转磁场，必须加以功率放大。
P21SA390采用STV9302或LA78040作为场输出功率放大。
5.4.1场输出功率放大集成电路康佳（三洋超级芯片）“SA”系列彩电采用STV9302或LA78040等集成块来完成场输出任务，LA78040内部电路与LA7840完全一样，只是外部采用小型化封装，引脚排列与LA7840有所不同。
STV9302和LA78040内部结构基本相同，引脚排列及功能完全一样，可以直接互换。
一、STV9302ASTV9302是世界十大半导体公司之一的意法半导体公司的产品，其内部框图和引脚功能见图5.10。
其典型的使用参数为，②脚电源电压额定值为35V，最高可达40V，输出峰值电流2Ap-p，逆程峰值电压为70Vp-p。
该集成电路可用于电视机或电脑显示器。
用于彩显时，其④脚可接负电源而采用OCL场输出电路。
二、LA78040LA78040是日本三洋公司小屏幕机常用的场输出集成电路。
其内部结构与LA7840一样，只不过采用了小型化封装，引脚排列和LA7840不一样，见图5.11。
典型的使用参数为，②脚电源电压额定值为24V，最高可达35V，输出峰值电流1.5Ap-p，逆程峰值电压为70Vp-p。
5.4.2场输出电路原理与检修一、电路分析N103○17脚输出的场锯齿波脉冲，经R328、R420耦合，输入到N440的①脚，经内部电路放大后，从N440的⑤脚输出至场偏转线圈V1端，场偏转电流从偏转线圈V2端流出，经C429（1000μF/35V）、R442（1Ω/1W），回到电源的负端（接地端），形成回路，即场锯齿波电流流过偏转线圈的路径是：N440的⑤脚→场偏转线圈→C429→R442→地。
场锯齿波电流在R442上产生的压降，一路经R421、VD421送去场保护电路；另一路经R433、C428、R432、R431等RC网络反馈到输入端，用于补偿垂直扫描的非线性失真。
组装彩电机芯安装及维修
目录组装彩电机芯安装及维修1.电路说明2.接口说明3.改装4.改装中出现的常见故障5.附常见I2C总线数据调整项（见表1～3）汇佳智能王彩电主板安装及资料一、行偏转线圈连接方法二、场偏转线圈连接方法三、 21寸主板适用14寸－21寸显象管（小管径，粗管，11个管脚）四、索尼的显像管LC863328A TH50J1 电脑块LA76810 小信号处理集成块ATMEL24C08存储块LA7840场输出集成块AN5265伴音集成块汇佳第二代工厂调试说明TMP87K38N—3H51一、祯幅调节二、暗平衡，亮平衡调整三、场线性、高AGC、副亮度……调节四、其他功能五、屏幕左、右两边拉幕不满，请调“CUR CEN”数据。
六、退出调试状态：工厂调试项目参数记录表CPU LC863328 工厂调试说明《红双喜》1》进入方法《2》厂标设置《3》黑白平衡调试I2C数码彩电机芯板如何调试黑白平衡进入方法具体调整方法29-34寸彩电主板注意事项组装彩电机芯安装及维修问题的提出：目前，市面上有大量的彩电已经工作了差不多十年了，有的还达十五六年。
这些彩电的主板大多数元件已经进入老化期，而相当一部分电视的“彩管”还可以使用，加上近几年由于彩电的更新速度，集成电路的大规模化，多数厂家的彩电主板在4～5年过后很难找到原材料。
由此市面上出现了替代原彩电机心的主板，来替换原主板，使彩电可以继续使用，而将以往不带遥控及频道容量不够的彩电的功能进行了增加。
目前，市场上彩电的主板可谓是琳琅满目，但是都差不多应用一样的三洋机心电路（LA76810/76818），有少部分应用LA76931大规模单片机。
在改装过程中，由于每个维修人员对这类主板的认识不同，有的甚至是用户自己进行改装。
因此，在改装过程中出现的问题也各式各样，为此，本人将自己的改装经验写出来供大家参考。
不足之处还望指正。
1.电路说明CPU大多采用LC8635XX系列，其中后缀以55K7/55L7/52Y7/52H4/55P2/5Y29/56A6/54A1/5Z26等加以区分；解码芯片采用LA76810/LA76818；场输出电路采用LA78040/LA78041或LA7840/LA7841（其中LA78041/LA7841用于64 cm/25英寸）以上的大屏幕主板；伴音电路无一例外都采用TDA2003（用于54 cm/21英寸以下的小屏幕）和LA4265（用于64 cm/25英寸以上大屏幕）。
LA78040场块工作原理
5.4 康佳P21SA390行、场输出电路与通常的CRT 彩色电视机一样，三洋LA7693X 输出的场锯齿波信号不能产生足够的偏转磁场，必须加以功率放大。
P21SA390采用STV9302或LA78040作为场输出功率放大。
5.4.1 场输出功率放大集成电路康佳（三洋超级芯片）“SA ”系列彩电采用STV9302或LA78040等集成块来完成场输出任务，LA78040内部电路与LA7840完全一样，只是外部采用小型化封装，引脚排列与LA7840有所不同。
STV9302和LA78040内部结构基本相同，引脚排列及功能完全一样，可以直接互换。
一、STV9302ASTV9302是世界十大半导体公司之一的意法半导体公司的产品，其内部框图和引脚功能见图5.10。
其典型的使用参数为，②脚电源电压额定值为35V ，最高可达40V ，输出峰值电流2Ap-p ，逆程峰值电压为70Vp-p 。
该集成电路可用于电视机或电脑显示器。
用于彩显时，其④脚可接负电源而采用OCL 场输出电路。
二、LA78040LA78040是日本三洋公司小屏幕机常用的场输出集成电路。
其内部结构与LA7840一样，只不过采用了小型化封装，引脚排列和LA7840不一样，见图5.11。
典型的使用参数为，②脚电源电压额定值为24V ，最高可达35V ，输出峰值电流1.5Ap-p ，逆程峰值电压为70Vp-p 。
5.4.2 场输出电路原理与检修一、电路分析N103○17脚输出的场锯齿波脉冲，经R328、R420耦合，输入到N440的①脚，经内部电路放大后，从N440的⑤脚输出至场偏转线圈V1端，场偏转电流从偏转线圈V2端流出，经C429（1000μF/35V ）、R442（1Ω/1W ），回到电源的负端（接地端），形成回路，即场锯齿波电流流过偏转线圈的路径是：N440的图5.11 LA78040框图及引脚功能图⑤脚→场偏转线圈→C429→R442→地。
LA78040场块工作原理
5.4 康佳P21SA390行、场输出电路与通常的CRT 彩色电视机一样，三洋LA7693X 输出的场锯齿波信号不能产生足够的偏转磁场，必须加以功率放大。
P21SA390采用STV9302或LA78040作为场输出功率放大。
5.4.1 场输出功率放大集成电路康佳（三洋超级芯片）“SA ”系列彩电采用STV9302或LA78040等集成块来完成场输出任务，LA78040内部电路与LA7840完全一样，只是外部采用小型化封装，引脚排列与LA7840有所不同。
STV9302和LA78040内部结构基本相同，引脚排列及功能完全一样，可以直接互换。
一、STV9302ASTV9302是世界十大半导体公司之一的意法半导体公司的产品，其内部框图和引脚功能见图5.10。
其典型的使用参数为，②脚电源电压额定值为35V ，最高可达40V ，输出峰值电流2Ap-p ，逆程峰值电压为70Vp-p 。
该集成电路可用于电视机或电脑显示器。
用于彩显时，其④脚可接负电源而采用OCL 场输出电路。
二、LA78040LA78040是日本三洋公司小屏幕机常用的场输出集成电路。
其内部结构与LA7840一样，只不过采用了小型化封装，引脚排列和LA7840不一样，见图5.11。
典型的使用参数为，②脚电源电压额定值为24V ，最高可达35V ，输出峰值电流1.5Ap-p ，逆程峰值电压为70Vp-p 。
5.4.2 场输出电路原理与检修一、电路分析N103○17脚输出的场锯齿波脉冲，经R328、R420耦合，输入到N440的①脚，经内部电路放大后，从N440的⑤脚输出至场偏转线圈V1端，场偏转电流从偏转线圈V2端流出，经C429（1000μF/35V ）、R442（1Ω/1W ），回到电源的负端（接地端），形成回路，即场锯齿波电流流过偏转线圈的路径是：N440的⑤脚→场偏转线圈→C429→R442→地。
场锯齿波电流在R442上产生的压降，一路经图5.11 LA78040框图及引脚功能图R421、VD421送去场保护电路；另一路经R433、C428、R432、R431等RC网络反馈到输入端，用于补偿垂直扫描的非线性失真。
彩电换主板后调总线的方法
彩电换主板后调总线的方法目前。
市面上有大量的彩电已经工作了近十年，有的还达十五六年．这些彩电的主板大多数元件已经进入老化期，而相当一部分电视机的彩管还可以使用，加上近几年由于彩电的更新速度。
集成电路的大规模化，多数厂家的彩电主板在四五年后很难找到原材料。
由此市面上出现了替代原彩电机芯的主板，替换原主板使彩电继续使用，且增加了原来不带遥控及频道容量不够的旧彩电的功能。
目前市场上彩电的主板可谓是琳琅满目，但通常都采用一样的三洋机芯电路(LA76810/76818)，有少数部分应用LA76931大规模单片机。
在改装过程中由于每个维修人员对这类主板的认识不同，有的甚至是用户自己进行改装，由此在改装过程中会出现各式各样的问题。
为此本人将自己的改装经验写出来供大家参考，不足之处还望指正。
1．电路说明CPU大多采用LC8635××系列。
其中后缀以55K7/55L7/52Y7/52H4/55P2/5Y29/56A6/54A1/5 226等加以区分，解码芯片采用LA76810/LA76818，场输出电路采用LA78040/LA78041或LA7840/LA7841(其中LA78041/LA7841用于25英寸以上的大屏幕主板)，伴音电路无一例外采用TDA2003(21英寸以下的小屏幕)或LA4265(25英寸以上大屏幕)。
该电路主板调节功能除了电源在主板上有调节元件外(25英寸以上有行幅及校正可调)，其他相应的功能调节均在维修总线菜单中进行。
2．接口说明为了适应不同彩管的应用及改装的方便，各主板都采用相同的接口形式。
遥控接收器与按键操作板采用与主板分离的办法提供。
AV 插孔除了主板后面带有之外，大多数厂家还另外配备有单独的连接板插座(在主板的AV插孔附近)，以方便改装。
行电路也有多个连接点，通常在紧挨行输出变压器附近装有三(大屏幕)至五(小屏幕)个插针，改变插针位置即可改变行幅度宽窄。
大屏幕还有枕形校正电路，通常编号为RP301/RP302用以调节行校正及幅度，部分小屏幕也用校正电路，用于改装管脚为11脚的显像管及显示器彩管。
LA76810主要引脚功能
LA76810主要引脚功能LA76810 主要引脚功能2007-09-10 11:44( 1 ) 25 脚电压。
25 脚为行扫描及总线接口供电端 , 内置 5 . 0 V 稳压管 , 外经 R217 接在+ 12V电源上 , 正常时 , 25 脚电压为 5 . 0 V , 若该脚电压丢失 , 行扫描电路及 I C 总线接口均不工作 , 产生三无现象。
( 2 ) 11 脚及 12 脚电压。
11 脚和 12 脚为 I C 总线输入端 , 正常工作时为 4 . 6 V 左右 , 若 I C总线电压不正常 , LA76810 也就不能正常工作 , 并产生黑屏现象。
此时扫描电路虽工作 , 但无光栅 , 若提高帘栅电压 , 可能出现带回扫线的光栅。
( 3 ) 8 脚电压。
8 脚为内部中频电路供电端 , 采用 + 5V 电压进行供电 , 若供电丢失 , 中放电路就不会工作 , 产生无图无声现象。
( 4 ) 18 脚电压。
18 脚为 RGB 电路供电端 , 内置 8 V 稳压管 , 若供电不正常 , 会使内部 RGB电路不工作 , 产生黑屏现象 , 此时 , 19 脚、20 脚及 21 脚均无电压输出。
( 5 ) 46 脚电压。
46 脚为检波后视频信号输出端子。
有信号时 , 此脚电压为 1 . 8V 左右 , 无信号时为 3 . 0V 左右 , 因而通过测量该脚电压可以判断有无视频信号输出。
( 6 ) 28 脚电压。
28 脚为行逆程脉冲输入脚, 行逆程脉冲在LA76810 内部用于行中心位置调整、亮度钳位、色同步选通及行消隐。
当行逆程脉冲正常时 , 28 脚电压为1 V 左右 , 无行逆程脉冲输入时 , 28 脚为 2 . 0 V 左右 , 此时19 脚、20 脚及 21 脚电压极低 , 末级视放管几乎处于截止状态 , 整机出现黑屏或光栅极暗的现象。
( 7 ) 10 脚电压。
10 脚为 AFT 电压输出端 , 在有信号时 , 若中频PLL 环路处于锁定状态 , 则10 脚电压约 2 . 6 V 左右 , 且在搜台时该脚电压大幅度摆动。
场输出集成块的工作原理简介
LA7830 TA84031E
UPC1378 1X0238
1X0355等 6 1 3 4 2 7 ----- UPC1378 1X0238 1X0355 脉宽调制
1. 电源Vcc端，多由脉冲整流而得，或直接由开关电源提供。供整个场输出部分的工作电源，此脚还与升压二极管的正极相连，有些型号另设一个低压电源供推动用。
2. 接地Gnd端。
3. 场脉冲输入Vin端，场震荡电路产身、产生的幅度较底（1VP-P左右）的脉冲电压由此脚输入。
4. 场脉冲输出Vout端，场输出电路产生的50VP-P、0.5—3AP—P锯齿电流由此脚输出，馈入场偏转线圈。
场输出集成块的工作原理简介
目前彩电中广泛应用的各种场输出集成块，大多采用逆程升压电路（俗称泵电源）。既正程采用25V的电源，逆程时采用升压电路产生的50V电源，这样即可以保证正程线性，缩短逆程时间，满足逆程削隐的需要，避免出现回扫线；又可以使场输出电路的效率提高。这类电路的工作电压一般是22---30V左右，输出脉冲电压约50VP-P左右，脉冲电流约0.5---3AP-P，工作电流程0.1---0.4A适合与低阻抗偏转线圈配用。经分析，尽管大多数场输出集成电路的外电路有差异，单其中6个端子的功能和外围电路是基本相同的，即：
4. LA7838的代换
LA7838常用于松下M16M机芯大屏幕多制式彩电中，如TC29V2H目前市场上不易购买。此场输出块和常见的输出块相比有较大差异，多了场震荡和锯齿波形成部分。TC29V2H中，实测PV=15V 5APP RV=26.74 （场线圈直流电阻）1P=2.1A（偏高电流）。实际与三洋A3机芯中使用的LA7837外国电路和工作原理完全相同，LA7837 1P>1.8AP-P，可用LA7837，两种并联代替LA7838实际效果良好，另外损坏的LA7837大多数是输出部分损坏，因此试将7—13脚剪去，另外两块的LA7830并联代换输出部分（引脚顺序部须改动）效果也不错。
