惠斯通电桥测电阻(技术相关)
惠斯通电桥原理(技术相关)
![惠斯通电桥原理(技术相关)](https://img.taocdn.com/s3/m/5c261e38700abb68a982fbed.png)
惠斯通电桥在实验中,测量电阻的常见方法有伏安法和电桥法。
伏安法测量电阻的公式为R=U/I (测量的电阻两端电压/测量的流经电阻的电流),除了电流表和电压表本身的精度外,还有电表本身的电阻,不论电表是内接或外接都无法同时测出流经电阻的电流I 和电阻两端的电压U ,不可避免存在测量线路缺陷。
电桥是用比较法测量电阻的仪器。
电桥的特点是灵敏、准确、使用方便,它被广泛地应用于现代工业自动控制电气技术、非电量转化为电学量测量中。
电桥可分为直流电桥、交流电桥,直流电桥可以用于测电阻,交流电桥可用于测电容、电感。
通过传感器可以将压力、温度等非电学量转化为传感器阻抗的变化进行测量。
惠斯通电桥属于直流电桥,主要用于测量中等数值的电阻(101~106Ω)。
对于太小的电阻(10-6~101Ω量级),要考虑接触电阻、导线电阻,可考虑使用双臂电桥;对于大电阻(107Ω级),要考虑使用冲击检流计等方法。
惠斯通电桥使用检流计作为指零仪表,而实验室用检流计属于μΑ表,电桥的灵敏度要受检流计的限制。
1.惠斯通电桥测量原理图1是惠斯通电桥的原理图。
四个电阻R 0、R 1、R 2、R x 连成四边形,称为电桥的四个臂。
四边形的一个对角线连有检流计,称为“桥”;四边形的另一对角线接上电源,称为电桥的“电源对角线”。
E 为线路中供电电源,学生实验用双路直流稳压电源,电压可在0-30V 之间调节。
R保护为较大的可变电阻,在电桥不平衡时取最大电阻作限流作用以保护检流计;当电桥接近平衡时取最小值以提高检流计的灵敏度。
限流电阻用于限制电流的大小,主要目的在于保护检流计和改变电桥灵敏度。
电源接通时,电桥线路中各支路均有电流通过。
当C 、D 两点之间的电位不相等时,桥路中的电流0≠g I ,检流计的指针发生偏转;当C 、D 两点之间的电位相等时,桥路中的电流0=g I ,检流计指针指零(检流计的零点在刻度盘的中间),这时我们称电桥处于平衡状态。
因此电桥处于平衡状态时有:0=g I DB CB ADAC U U U U ==0R Rx I I = 21R R I I = 11R I R I R x Rx = 2200R I R I R R =于是210R R R R x =即102R R R R x = 此式说明,电桥平衡时,电桥相对臂电阻的乘积相等。
实验二、用惠斯通电桥测电阻
![实验二、用惠斯通电桥测电阻](https://img.taocdn.com/s3/m/f2b32d8bab00b52acfc789eb172ded630b1c9898.png)
实验二、用惠斯通电桥测电阻
212
R R R U U ac
bc += 433R R R U U ac dc += 平衡时:dc bc U U =,即212
R R R +=4
33R R R + 整理化简后得到:43
2
1R R R R =
= Rx 由此可知:待测电阻Rx 等于2R /3R 与4R 的乘积,通常,称2R ,3R 为比例臂,与此相应的4R 为比较臂,所以电桥由四臂(测量臂、比较臂和比例臂)。
检流计和电源三部分组成。
电桥测量电阻时的精密度也主要取决于电桥的灵敏度。
当电桥平衡时,若比较臂4R 改变一微小量4R δ,电桥将偏离平衡,检流计偏转n 个格,则常用如下的相对灵敏度S:
S=
4
4R R n
δ 如果检流计的鉴别率阀(灵敏阀)为n ∆(取0.2—0.5格),则由电桥灵敏度引入被测量的相对误差为:
S
n
R R ∆=
∆。
惠斯通电桥测电阻实验报告 (1)
![惠斯通电桥测电阻实验报告 (1)](https://img.taocdn.com/s3/m/3bd7a7a76429647d27284b73f242336c1fb93058.png)
惠斯通电桥测电阻实验报告 (1)
惠斯通电桥是一种用来测量电阻的仪器,是一种特殊的变送器,使用四个自身的桥臂来测量被测物体的电阻值。
它的主要优点是测量数值可以较准确、稳定,对测量对象几乎没有影响,而且能够在很宽范围内测量可变电阻。
本次实验,我们使用了惠斯通电桥来测试普通电阻。
在实验前,我们先将电阻测试电路连接好,然后将惠斯通电桥连接在电路中间,使电桥两端分别与电源和电阻之间接触,电阻可以预调到理想的额定值,以准备待测。
接着,我们使用惠斯通电桥的杠杆来微调电阻,使其精确测量电阻值。
特别注意的是,测量只要杠杆处于良好的量程平衡状态即可。
最后,我们记录了每个测试样品的实际电阻值,经分析发现,电阻值接近于所设定的额定值,整个测试准确率较高,说明惠斯通电桥做出的测量结果是准确和可靠的,能够满足实验要求。
总之,本次实验中使用的惠斯通电桥能够准确、快速检测电阻的实际值,其特点是精度高、量程足够宽、操作简单,因此在若干工程领域也有着广泛的应用。
慧斯通电桥测电阻

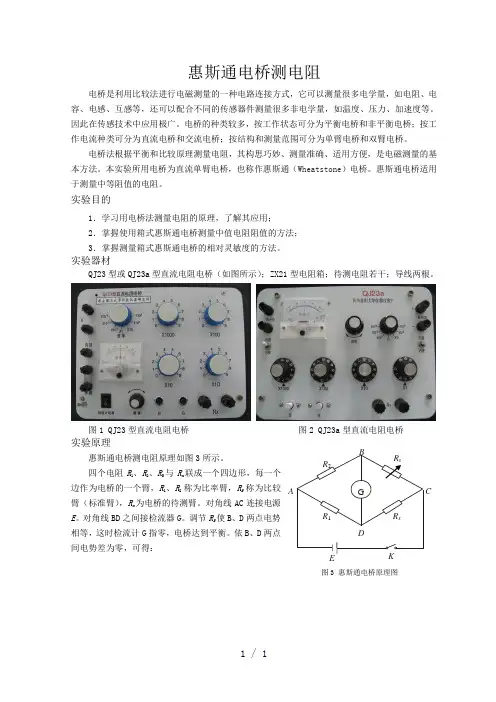

![慧斯通电桥测电阻](https://img.taocdn.com/s3/m/82696718b0717fd5370cdc54.png)
惠斯通电桥测电阻电桥是利用比较法进行电磁测量的一种电路连接方式,它可以测量很多电学量,如电阻、电容、电感、互感等,还可以配合不同的传感器件测量很多非电学量,如温度、压力、加速度等。
因此在传感技术中应用极广。
电桥的种类较多,按工作状态可分为平衡电桥和非平衡电桥;按工作电流种类可分为直流电桥和交流电桥;按结构和测量范围可分为单臂电桥和双臂电桥。
电桥法根据平衡和比较原理测量电阻,其构思巧妙、测量准确、适用方便,是电磁测量的基本方法。
本实验所用电桥为直流单臂电桥,也称作惠斯通(Wheatstone)电桥。
惠斯通电桥适用于测量中等阻值的电阻。
实验目的1.学习用电桥法测量电阻的原理,了解其应用;2.掌握使用箱式惠斯通电桥测量中值电阻阻值的方法;3.掌握测量箱式惠斯通电桥的相对灵敏度的方法。
实验器材QJ23型或QJ23a型直流电阻电桥(如图所示);ZX21型电阻箱;待测电阻若干;导线两根。
图1 QJ23型直流电阻电桥图2 QJ23a型直流电阻电桥实验原理惠斯通电桥测电阻原理如图3所示。
四个电阻R1、R2、R S与R x联成一个四边形,每一个边作为电桥的一个臂,R1、R2称为比率臂,R S称为比较臂(标准臂),R x为电桥的待测臂。
对角线AC连接电源E。
对角线BD之间接检流器G。
调节R S使B、D两点电势相等,这时检流计G指零,电桥达到平衡。
依B、D两点间电势差为零,可得:R2BCDR1R sE KGR x图3 惠斯通电桥原理图12x s R R R R其中R 1/R 2称为比率臂的倍率。
若比率臂的倍率与比较臂值R s 均为已知,则可算出R x 的值。
电桥平衡后检流计指针指零;若桥路中电阻值发生改变,如R x 的改变量为△R x ,则电桥失去平衡,检流计指针发生偏转,偏转格数为△n 。
我们将由于R x 的改变而引起检流计G 指针的偏转所引起的△n 与R x 的相对改变量△R x /R x 的比值称为电桥相对灵敏度S ,即:S =△n /(△R x /R x )实验内容1.用箱式惠斯通电桥测量待测电阻R x 1、R x 3的阻值,保证测量结果有四位有效字,给出测量结果;2.测量箱式惠斯通电桥在R x 取2000Ω时的相对灵敏度,表达结果。
用惠斯通电桥测电阻实验原理
![用惠斯通电桥测电阻实验原理](https://img.taocdn.com/s3/m/9e5c0f8c77a20029bd64783e0912a21615797f6a.png)
用惠斯通电桥测电阻实验原理在这个科技日新月异的时代,测量电阻的方法可谓是五花八门,但惠斯通电桥可谓是经典中的经典。
今天,我们就来聊聊用惠斯通电桥测电阻的实验原理,带点轻松幽默的气息,希望大家听了之后,能感觉像是在和老朋友唠嗑。
1. 惠斯通电桥是什么?1.1 首先,惠斯通电桥其实是一种非常聪明的电路工具。
想象一下,它就像是一个神秘的魔术师,能够把复杂的电阻问题化繁为简。
你只需要把它的一头连上电源,另一头接上你要测的电阻,然后坐等结果,简直懒得不要不要的。
1.2 它的结构也很简单,基本上就是四个电阻和一个电源。
咱们可以把这四个电阻看成是四位棋手,在电桥的“棋盘”上争斗。
两个电阻在一边,两个在另一边,像极了拔河比赛。
嘿,电流可不是看热闹的,它会选择最轻松的路线走哦。
2. 实验原理大揭秘2.1 那么,惠斯通电桥到底是怎么测电阻的呢?其实它的原理可谓是“自然而然”。
当电桥平衡时,电流不会在中间流动,整个电路就像一个静止的湖面。
只要调节那两个电阻的值,直到电流不再流动,就说明电桥达到了平衡。
简单来说,就是“静水深流”,电流不动就意味着你已经找到那个电阻的真面目。
2.2 在这个过程中,使用的电阻值通常是已知的,我们可以通过这些已知的电阻值来推算出未知电阻的值。
这种方法就像是在解谜一样,越是深入,越能找到真相。
而在实际操作中,调节这些电阻时,还能感受到一种微妙的成就感,仿佛在指挥一场精彩的音乐会。
3. 实验步骤与注意事项3.1 说到这里,咱们不妨简单聊聊实验步骤。
首先,你得把惠斯通电桥的电路搭建起来,就像搭积木一样。
接着,把已知电阻和待测电阻分别接上电桥的两个边。
然后,连接电源,准备好你的测量仪器。
最后,慢慢调节已知电阻,直到电流不再流动,嘿,这时你就可以自信地宣布:你的未知电阻值终于浮出水面了!3.2 不过,亲爱的朋友们,实验可不是光靠运气,还是得注意一些细节。
比如说,连接线要牢固,电源电压要适中,否则可别怪电流不听话。
惠斯通电桥测电阻
![惠斯通电桥测电阻](https://img.taocdn.com/s3/m/70826730a4e9856a561252d380eb6294dd882285.png)
实验五 惠斯通电桥测电阻【实验目的】一、掌握惠斯通电桥测电阻的原理和方法。
二、理解电桥灵敏度概念,学会选取合适的灵敏度。
三、培养桥式电路的接线能力,掌握箱式电桥的使用方法。
【实验原理】电桥是一种用比较法进行测量的仪器,它在电测技术中有着极为广泛的应用,不仅能测量多种电学量,如电阻、电感、电容、互感、频率及电介质、磁介质的特性,而且配合适当的传感器,还能用来测量某些非电学量,如温度、湿度、压强、微小形变等。
在一些工业自动控制装置中,也用到电桥电路。
电桥应用之所以这样广泛,其原因在于它具有很高的灵敏度和准确度。
通常,电桥分直流电桥和交流电桥两大类。
本实验所用的单臂电桥称为惠斯通电桥,主要用于测量1 Ω~ 106Ω范围内的中值电阻。
与伏安法测电阻比较,电桥法测电阻的灵敏度和准确度都有很大的提高。
一、电桥工作原理惠斯通电桥由电源、桥臂、桥路三部分组成,其原理如图5.1所示,未知电阻R X 与另外三个已知电阻R 1、R 2、R 3构成了电桥的四个桥臂,电桥的一个对角线AC 上接直流电源E ,而另一对角线BD 即桥路接检流计G 。
改变R 1、R 2、R 3的阻值,可以改变B 、D 两点之间的电位差,当R 1、R 2、R 3的阻值被调节成某一组合时,可以使B 、D 之间的电位差为零,此时电流计无电流流过,指针准确地指在零位,电桥处于平衡状态,于是有2211I R I R = 231I R I R X =两式相比,可得321R R RR X = (5.1)可见,电桥是用比较法测量电阻的仪器。
接通电源以后,调节R 1、R 2、R 3,使检流计指针偏转减小,最后精确指零。
此过程实际上是将R 3和R X 进行比较,一旦电桥平衡,就可以利用上式求出待测电阻R X 。
在直流电桥中,电阻R 1、R 2的比值按10的整数次方变化,通常称为电桥的倍率。
二、电桥灵敏度电桥是否达到平衡是根据灵敏电流计的指针有无偏转来判断的。
电桥平衡后,如果比较臂电阻R 3改变了∆R ,电桥将失去平衡,此时若流经电流计的电流太小或者电流计的灵敏度不高,人的眼睛察觉不出指针的移动,会认为电桥仍然是平衡的,从而带来测量误差。
实验三 用惠斯通电桥测电阻
![实验三 用惠斯通电桥测电阻](https://img.taocdn.com/s3/m/3e941ec584254b35eefd34ab.png)
实验三用惠斯通电桥测电阻【实验目的】1.掌握惠斯通电桥测电阻的原理和方法;2.理解电桥灵敏度的概念;3.研究惠斯通电桥测量灵敏度。
【实验原理】1.惠斯通电桥测电阻原理惠斯通电桥的原理图如图3-1所示,它由比例臂电阻R1、R2和调节臂电阻R以及待测电阻R X用导线连成的封闭四边形ABCDA组成,在对角线AC两端接电源,在对角线BD两端接灵敏度较高的检流计。
通常将BD端称为桥路,四个电阻R1、R2、R和R X称为桥臂。
若适当调节R1、R2或R阻值,使桥路两端的电位相等,即检流计示值为零,这时称为电桥平衡。
图3-1 惠斯通电桥的原理图电桥平衡时(V=0),得到:U AB=U AD,U BC=U DC即I1R1=I2R2,I X R X=I R R(1)同时有I1=I X,I2=I R(2)由式(1)、(2)得到R X=R(R1R2⁄)(3)当知道R 1R 2⁄的比值及电阻R 的数值后,由式(3)可算出R X 。
R1R 2⁄称为比率系数或倍率,R 称为比较臂。
式(3)称为电桥平衡条件。
惠斯通电桥适用于测量中值电阻(1Ω~1MΩ)。
2.惠斯通电桥灵敏度当BD 端接毫伏表,毫伏表显示为零时认为电桥平衡,但现实的问题是毫伏表的灵敏度是有限的,毫伏表所示电压为零不等于实际电压一定为零。
同样的道理,R X =R (R 1R 2⁄)为电桥平衡条件,由于毫伏表的灵敏度所限,R X (或R 1、R 2、R )有一定的偏差时毫伏表仍可能指示电桥平衡。
当电桥平衡时,保持3个桥臂电阻不变,1个电阻改变(假设R X 、R 1、R 2不变,R 改变ΔR ),则电桥输出电压偏离平衡为ΔU 0,电桥输出电压对桥臂电阻的相对变化反应灵敏度(简称电桥相对灵敏度)S 为:S =ΔU 0ΔR R ×100%与电桥灵敏度相关的物理量有:电源电压U AC 、桥臂电阻R 1+R 2+R +R X 、桥臂电阻分配比例R R 2⁄、检测仪表的灵敏度和内阻R V 。
惠斯通电桥测电阻
![惠斯通电桥测电阻](https://img.taocdn.com/s3/m/f149dd3ded630b1c59eeb5b6.png)
惠斯通电桥测电阻值实验目的1.掌握惠斯通电桥的原理,并通过它初步了解一般桥式线路的特点。
2.学会使用惠斯通电桥测量电阻。
实验仪器电阻箱,检流计,滑线变阻器,直流稳压电源等。
实验原理前面我们介绍的伏安法测量电阻,其精度不够高。
这一方面是由于线路本身存在缺点,另一方面是由于电压表和电流表本身的精度有限。
所以,为了精确测量电阻,必须对测量线路加以改进。
惠斯通电桥(也称单臂电桥)的电路如图1所示,四个电阻R 1、R 2、R b 、R X 组成一个四边形的回路,每一边称作电桥的“桥臂”,在一对对角AD 之间接入电源,而在另一对角BC 之间接入检流计,构成所谓“桥路”。
所谓“桥”本身的意思就是指这条对角线BC 而言。
它的作用就是把“桥”的两端点联系起来,从而将这两点的电位直接进行比较。
B 、C 两点的电位相等时称作电桥平衡。
反之,称作电桥不平衡。
检流计是为了检查电桥是否平衡而设的,平衡时检流计无电流通过。
用于指示电桥平衡的仪器,除了检流计外,还有其它仪表,它们称为“示零器”。
当电桥平衡时,B 和C 两点的电位相等,故有AC AB V V = CD BD V V = (1) 由于平衡时0=g I ,所以B 、C 间相当于断路,故有21I I = b X I I = (2) 所以 11R I R I X X = 22R I R I b b =可得 X b R R R R 21= (3) 或 b X R R R R 21= (4)这个关系式是由“电桥平衡”推出的结论。
反之,也可以由这个关系式推证出“电桥平衡”来。
因此(3)式称为电桥平衡条件。
如果在四个电阻中的三个电阻值是已知的,即可利用(3)式求出另一个电阻的阻值。
这就是应用惠斯通电桥测量电阻的原理。
上述用惠斯通电桥测量电阻的方法,也体现了一般桥式线路的特点,现在重点说明它的几个主要优点:(1)平衡电桥采用了示零法——根据示零器的“零”或“非零”的指标,即可判断电桥是否平衡而不涉及数值的大小。
实验2 惠斯通电桥测电阻
![实验2 惠斯通电桥测电阻](https://img.taocdn.com/s3/m/59570571ddccda38376baf80.png)
实验2 惠斯通电桥测电阻用伏安法测量电阻时,不可避免地存在系统误差。
为了提高测量的精确度,可以采用将待测电阻与标准电阻相比较的方法得出待测电阻。
一、基本教学要求1.掌握直流单臂电桥测电阻的原理,并通过它初步了解一般桥式电路的特点;2.学会正确使用箱式电桥测电阻;3. 了解提高电桥灵敏度的方法。
二、实验原理检流计G 示零值,即桥臂电流0g I =, 电桥达到平衡,这时有:BC DC U U =;1x I I =;2s I I =于是 1122I R I R =;12x s I R I R =,由此得:12x s R R R R = 其中R x 为待测臂,R s 为比较臂,1R 、2R 为比例臂。
可用换臂测量来消除比例臂造成的误差。
测量精密度取决于电桥的灵敏度。
如某待测电阻有1%的改变时,检流计指针相应偏离平衡点1n ∆=格,则相对灵敏度S =100格,x x R n R S∆∆= 测量电阻的精密度取决于电桥的灵敏度。
电桥的灵敏度与下面诸因素有关:1. 与检流计的电流灵敏度i S 成正比。
2. 与电源的电动势E 成正比。
3. 与电源的内阻E r 和限流电阻E R 有关。
4. 与四个桥臂电阻的搭配有关。
5. 与检流计的内阻有关。
参考文献:1、提高单臂电桥灵敏度的理论与实验分析,姜立军,唐山师范学院学报,2005,27(2):44-46.2、惠斯通电桥的理论研究,杨万明,大学物理,1994,13(5):7-12.3、单臂电桥电阻搭配对测量灵敏度的影响,陶秀梅,辽宁师专学报,2006,8(2)。
4、单臂电桥灵敏度最大值条件的研究,张慧兰,南方冶金学院学报,2001,22(1):51-54.三、实验内容1.用单臂电桥选取合适的比例臂测量给定的电阻,并消除比例臂造成的测量误差。
2.测量电桥的灵敏度,并讨论灵敏度与各影响因素的具体关系。
四、测量数据及数据处理1. 用自组电桥测量电阻。
取电源电压小于10V,选择合适的比例臂测量给定的电阻。
惠斯通电桥测电阻
![惠斯通电桥测电阻](https://img.taocdn.com/s3/m/7ec6b8c7aa00b52acfc7ca0c.png)
实验四 惠斯通电桥测电阻电桥种类较多,用途各异。
按其工作状态,可分为平衡电桥和非平衡电桥;按其工作电源可分为交流电桥和直流电桥两大类。
直流电桥又有单臂电桥和双臂电桥之分,即常说的惠斯通电桥和开尔文电桥。
惠斯通电桥适用于测量中等大小阻值的电阻,测量范围为10~106Ω。
1. 实验目的:(1)了解惠斯通电桥的结构和测量原理。
(2)掌握用自搭惠斯通电桥测量电阻。
(3)学习电桥测电阻的不确定度计算方法。
2. 实验仪器:直流稳压电源,检流计,滑线变阻器,电阻箱(三个),保护电阻(附短路开关),待测电阻,导线 3. 实验原理 (1) 惠斯通电桥的线路原理图5-1为惠斯通电桥的原理图,待测电阻R x 和R 1 、R 2、 R 0四个电阻构成电桥的四个“臂”,检流计G 连通的CD 称为“桥”。
当AB 端加上直流电源时,桥上的检流计用来检测其间有无电流及比较“桥”两端(即CD 端)的电位大小。
调节R 1 、R 2和R 0,可使CD 两点的电位相等,检流计G指针指零(即I g =0),此时,电桥达到平衡。
电桥平衡时,U AC =U AD ,U BC =U BD ,即I 1R 1= I 2R 2 ,I x R x = I 0R 0 。
因为G 中无电流,所以,I 1=I x ,,I 2=I 0, 。
上列两式相除,得:21R R Rx R = (5-1) 则 R x =021R R R = CR 0 (5-2) 式(5-2)即为电桥平衡条件。
显然,惠斯通电桥测电阻的原理,就是采用电压比较法。
由于电桥平衡须由检流计示零表示,故电桥测量方法又称为零示法。
当电桥平衡时,已知三个桥臂电阻,就可以求得另一桥臂得待测电阻值。
通常称R 0为比较臂,R 1/R 2(即C )为比率(或倍率),R x 为电桥未知臂。
在测量时,要先知道R x 得估测值,根据R x 的大小,选择合适的比率系数,把R 0调在预先估计的数值上,再细调R 0使电桥平衡。
惠斯通电桥测电阻实验报告
![惠斯通电桥测电阻实验报告](https://img.taocdn.com/s3/m/85fca20ff6ec4afe04a1b0717fd5360cba1a8d2a.png)
惠斯通电桥测电阻实验报告
实验目的:
通过惠斯通电桥的测量,掌握电桥的原理和测量电阻的方法。
实验器材:
1. 惠斯通电桥
2. 直流电源
3. 电流表
4. 变阻器
5. 锰铜电阻丝
6. 手摇绕线器
7. 电阻箱
8. 其他小工具
实验原理:
惠斯通电桥是用电桥平衡法测量电阻值的一种常用仪器。
其原理是基于在均衡时,桥路电势差为零的原理。
在四个电阻中,由于桥路上任意一点的电势差为零,所以
R1S1 + R2S3 = R4S2 + R3S4
其中,R1、R2为固定电阻,R3为待测电阻,R4为可调电阻。
实验步骤:
1. 搭建惠斯通电桥,将电流表接在辅助臂上,调整可调电阻使电流表示数为零;
2. 调整可调电阻,使电流表示数为最小,这时测出的电阻值为未知电阻的阻值;
3. 将变阻器代替未知电阻,调整电阻箱的电阻值,直到电流表显示的数值为零;
4. 测量电流表的电流值I、电流表电动势E和总电阻值R,计算出待测电阻的电阻值R3。
实验结果:
我们测得辅助臂中电流为0时的可调电阻值为400Ω,转化为
基本电桥后,可求得待测电阻的电阻值为180Ω。
实际应用时应将
这个值与手动调节时的误差进行比较,以确定待测电阻的准确性。
实验结论:
本次实验通过惠斯通电桥的测量方法,成功测得了待测电阻的
电阻值。
此方法具有测量精度高、测量范围广、测量稳定等优点。
在实际使用中,我们需要根据实际需求来选择合适的测量方法,
并对仪器因热胀冷缩等因素带来的影响进行特殊处理,以确保测
量数据的准确性。
实验8惠斯登电桥测电阻.
![实验8惠斯登电桥测电阻.](https://img.taocdn.com/s3/m/f02d5e8d10661ed9ad51f3ba.png)
大学物理实验教案实验名称:惠斯登电桥测电阻1实验目的(1) 了解电桥平衡测电阻的原理。
(2)掌握惠斯登电桥测电阻的方法。
(3) 了解线式电桥中校正系统误差的互易测量法。
2实验仪器直流稳压电源、线式电桥实验板、电阻箱、滑动变阻器、指针式检流计、 型箱式电桥、几种不同规格的待测电阻。
3实验原理及方法(1)平衡电桥的原理:电阻器是各种电器中使用最多的电子器件之一。
惠斯登电桥用于测量中值电阻,其 基本原理是利用电桥处于平衡状态时来测电阻。
如图所示,R1、R2、R0、Rx 满=—=^―=足:凡 (人=° )时,电桥处于平衡状态,此时检流计 G 的电流为零。
如果 选择三个已知且可调的电阻构成电桥的三个臂,未知待测电阻当作一个臂,那么分别调节R1、R2、R0使电桥平衡,就有 农,即而测得Rx 0(2)测量方法:1)用线式电桥测电阻:在1米长的粗细均匀的电阻丝上找到一点,将电阻丝分成 两段,这样电桥的四个桥臂由 Rx 、R0、La 和Lb 构成。
当电桥平衡时有UJ —23'心\若电阻丝的粗细均匀有问题或两端接点不够准,这样测得的Rx存在系统误差,应进行校正。
将Rx和R0对调重新接好,当电桥再次平衡时有J =工瓦& " J」宀""氐匚,将上面这两个公式相乘后开方得' S ,这种方法称为互易测量法。
2)用QJ-23型箱式电桥测电阻:根据待测电阻的大小,正确选择比率臂(R1/R2),调节R0直到电桥平衡,昇供可测得Rx。
4教学内容(1)实验内容及步骤: 1)自组线式电桥测电阻按教材上的图8-2接好电路,电源输出2.5V,滑动变阻器R的滑动头置于中间。
预估Rx (大约1K Q)。
选定电阻箱R0并调至该数值上。
进行平衡判断调节。
调小R (趋于零),提高电桥灵敏度,继续调节接触点在电阻丝上的位置使电桥处于平衡状态,记下La和Lb的数据。
断开电源,调大R,将Rx和R0互易接好,重复上述过程,记下La,和Lb,的数据。
实验报告惠斯通电桥测电阻实验报告
![实验报告惠斯通电桥测电阻实验报告](https://img.taocdn.com/s3/m/1270030076eeaeaad0f33064.png)
实验报告惠斯通电桥测电阻实验报告实验报告举例肇庆学院电子信息与机电工程学院普通物理实验课实验报告级班组实验合作者实验日期年月日姓名: 学号老师评定实验题目: 惠斯通电桥测电阻实验目的:1(了解电桥测电阻的原理和特点。
2(学会用自组电桥和箱式电桥测电阻的方法。
3(测出若干个未知电阻的阻值。
实验仪器仪器名称直流电源滑线变阻器1 滑线变阻器2 检流计型号 DH1718C J2354 J2354 AC5规格 0.5kv 0,30V 5A 2A,1100Ω 0.4A,1000Ω电阻箱的型号、规格及各档的等级电阻箱型号规格×10000 ×1000 ×100 ×10 ×1 ×0.1 ×0.01 R ZX38A/10 11111Ω 无 0.1 0.1 0.2 0.5 2 5 2R ZX25a 11111Ω 无 0.02 0.02 0.05 0.2 2 5 3R ZX21a 111111Ω 0.1 0.1 0.2 0.5 2.0 5.0 无 4实验原理:1(桥式电路的基本结构。
电桥的构成包括四个桥臂(比例臂R和R,比较臂R,待测臂R),“桥”——平衡指示器(检流计)234xG和工作电源E。
在自组电桥线路中还联接有电桥灵敏度调节器R(滑线变阻器)。
G(电桥平衡的条件。
2惠斯通电桥(如图1所示)由四个“桥臂”电阻(R、R、R、和R)、一个“桥”(b、d间所接234x的灵敏电流计)和一个电源E组成。
b、d间接有灵敏电流计G。
当b、d两点电位相等时,灵敏电流计G中无电流流过,指针不偏转,此时电桥平衡。
所以,电桥平衡的条件是:b、d 两点电位相等。
此时有U=U,U=U, abadbcdcI,0由于平衡时,所以b、d间相当于断路,故有 gI=I I=I 43x2IR,IRIR,IR所以 xx443322R2RR,RRR,R 可得或 423xx4R32R,K一般把称为“倍率”或“比率”,于是3R R=KRx4要使电桥平衡,一般固定比率K,调节R使电桥达到平衡。
惠斯通电桥测电阻实验报告
![惠斯通电桥测电阻实验报告](https://img.taocdn.com/s3/m/a6de10e21b37f111f18583d049649b6649d7095c.png)
惠斯通电桥测电阻实验报告一、实验目的1、掌握惠斯通电桥测电阻的原理和方法。
2、学会使用箱式电桥测量中值电阻。
3、了解电桥灵敏度的概念和提高电桥灵敏度的方法。
二、实验原理惠斯通电桥是一种用于精确测量电阻的电路。
它由四个电阻 R1、R2、Rx 和 Rs 组成,以及一个检流计 G,如图 1 所示。
当电桥平衡时,检流计中无电流通过,即 Ig = 0。
此时,B、D 两点电位相等,满足以下关系:\\frac{R_1}{R_2} =\frac{R_x}{R_s}\通过交换 R1 和 R2 的位置,可以消除比率臂电阻的系统误差。
电桥的灵敏度 S 定义为:\S =\frac{\Delta n}{\frac{\Delta R_x}{R_x}}\其中,Δn 是由于电阻Rx 改变ΔRx 引起的检流计偏转格数的变化。
电桥灵敏度与电源电动势、检流计灵敏度以及桥臂电阻的配置有关。
三、实验仪器1、箱式惠斯通电桥2、待测电阻3、电阻箱4、检流计5、直流电源四、实验内容与步骤1、熟悉箱式电桥的结构和使用方法,调节检流计的机械零点。
2、按照图 1 连接电路,将待测电阻 Rx 接入电桥。
3、选择合适的比率臂R1/R2 的值,先将电阻箱Rs 的值调至较大,然后逐渐减小,直至检流计指针接近零位。
4、微调电阻箱 Rs 的值,使检流计指针指零,此时电桥达到平衡。
记录 R1、R2 和 Rs 的值。
5、改变比率臂的值,重复步骤 3 和 4,测量三次,计算 Rx 的平均值和不确定度。
6、测量电桥的灵敏度。
在电桥平衡后,改变电阻箱 Rs 的值,使检流计偏转若干格,记录ΔRs 和Δn,计算电桥灵敏度。
五、实验数据记录与处理1、实验数据记录|测量次数| R1(Ω)| R2(Ω)| Rs(Ω)||||||| 1 |_____ |_____ |_____ || 2 |_____ |_____ |_____ || 3 |_____ |_____ |_____ |2、计算待测电阻 Rx根据公式\(R_x =\frac{R_1}{R_2} R_s\),计算每次测量的Rx 值,然后求平均值\(\overline{R_x} \)。
惠斯通电桥测电阻
![惠斯通电桥测电阻](https://img.taocdn.com/s3/m/3cabd6e1b8f67c1cfad6b84f.png)
R n Er R S
影响电桥灵敏度的因素:
与检流计的电流灵敏度Si 成正比,但Si 值过大,电桥就不易 稳定,平衡调节比较困难; Si 值过小,测量精确度低.因此选 用适当灵敏度的电流计很重要. 与电源电动势E成正比.但电源电动势过大会造成电路中电 流过大容易烧坏电阻箱等器件.因此在增大电动势的同时 要考虑电路所要求的最大电流. 与电源的内阻和串联的限流电阻RE有关.增加RE可以降低 电桥的灵敏度有利于寻找调节电桥平衡的规律.随着平衡 的接近, RE的值应适当调到最小值. 与检流计的内阻有关. RG越小,电桥的灵敏度越高,反之越 低.增加RG可以降低电桥的灵敏度有利于寻找调节电桥平 衡的规律.随着平衡的接近, RG的值应调到最小值 与电源与检流计的相对位置有关.
实验内容
用电阻箱、检流计及惠斯通电桥实验板组成惠斯通电桥测 量电阻 测量前先用万用电表对三个未知电阻进行粗测,并且把RE 和RG先调到阻值最大,比例臂R2、R3不宜取的过小,可以取 R2=R3=500Ω,检流计调零. 连接待测阻Rx,取R4的阻等于Rx的粗测值,按开关SE和SG, 观察检流计指针偏转的方向和大小,改变Rx再观察,根据观察 的情况正确调整R4,直至检流计指针无偏转,再逐渐减小RG及 RE再调R4直至检流计指针无偏转,记下数据,然后将R2、R3交 换位置再测量(换臂测量).
实验名称:用惠之一,它主要用来 测量电阻器的电阻、线圈的电感和电容器电容及其损 耗.其中最简单的单臂直流电桥即惠斯通电桥可以用来 精确测量中值电阻(几十欧姆至几十万欧姆);此外还有 测量低阻值(几欧姆以下)的双臂电桥,即开尔文电桥;测 量电感、电容及其损耗的各种交流电桥等,虽然它们的 测量对象及构造各异,但它们的原理却是相同的,因此学 习和掌握惠斯通电桥的原理不仅为正确使用单臂电桥, 而且能为分析其他电桥的原理和使用方法奠定基础.
惠斯通电桥测电阻-实验报告
![惠斯通电桥测电阻-实验报告](https://img.taocdn.com/s3/m/8592b077bf23482fb4daa58da0116c175f0e1e26.png)
惠斯通电桥测电阻-实验报告一、实验目的1、通过测量桥阻来熟悉霍夫曼·惠斯通测电阻桥的工作原理;2、力争获得准确的电阻值;3、建立对测量的电阻方面的基本了解,锻炼测量电阻的能力,获得正确的测量结论。
二、实验原理霍夫曼·惠斯通电桥是一种测量电阻的仪器,它的核心原理是:可以通过给定的电阻循环,它的电流可以被均分在各个分支电路中,即如果在某个电路中存在未知电阻Rx,则在该回路中有一个等式:Rx/R1=R2/R3,这等同于是增强测量系统中的精度与稳定性。
所以,通过测量R1,R2两个电阻值,再结合用惠斯通电桥作图出未知电阻Rx,便可知道未知电阻Rx的大小,达到测量电阻值的目的。
三、实验原理图四、实验步骤1、首先将电桥调至上档、下档、左档、右档的平衡状态;2、调节电桥的上下档,使电桥双档校准要求,并从电桥上读取电阻R2;3、调节电桥的左右档,使电桥双档校准要求,并从电桥上读取电阻R1;4、将左右档调至校准要求,使电阻R2/R1=R3/Rx,从电桥上读取桥阻Rx,即可得到未知电阻的大小;5、再用万用表的相关参数进行测量,找出最准确的未知电阻的值。
五、实验结果实验中,通过电桥测得的未知电阻Rx的大小分别是:18.9Ω、19.3Ω、19.6Ω;用万用表的相关参数测量的未知电阻,实际电阻值是19.95Ω,两者误差均小于2%,在容许范围之内,说明实验过程中采用的测量方法和设备是精确可靠的。
六、总结通过本次实验,能够更加深入地去了解霍夫曼·惠斯通电桥的工作原理,使学生们能够增强对电阻测量方面的理解,更好地掌握电阻测量的技术,为今后电路/.模拟/数字仪器设计及测试打下良好的基础。
惠斯通电桥测电阻——实验报告
![惠斯通电桥测电阻——实验报告](https://img.taocdn.com/s3/m/7c43b58e59f5f61fb7360b4c2e3f5727a5e924a3.png)
实验十五 惠斯通电桥测电阻实验目的1、掌握惠斯通电桥测电阻的原理和方法。
2、学会正确使用箱式电桥测电阻的方法。
来判断B ,D 两点电位是否相等,或者说判断“桥”上有无电流通过。
电桥没调平衡时,“桥”上有电流通过检流计,当适当调节各臂电阻,可使“桥”上无电流,即B ,D 两点电位相等,电桥达到了平衡。
此时的等效电路如图15-2所示。
根据图15-2很容易证明s xR R R R =21s 21x R R R R ⨯=(15-1)此式即电桥的平衡条件。
如果已知R 1,R 2,R S ,则待测电阻R x 可求得。
设式(15-1)中的R 1/R 2=K ,则有R x =K ·R S (15-2)式中的K 称为比例系数。
在箱式电桥测电阻中,只要调K 值而无需分别调R 1、R 2的值,因为箱式电桥上设置有一个旋钮K 值,并不另外分R 1、R 2。
但在自组式电桥电路中,则需要分别调节两只电阻箱(R 1和R 2),从而得到K 值。
由电桥的平衡条件可以看出,式中除被测电阻Rx 外,其它几个量也都是电阻器。
因此,电桥法测电阻的特点是将被测电阻与已知电阻(标准电阻)进行比较而获得被测值的。
因而测量的精度取决于标准电阻。
一般来说,标准电阻的精度可以做的很高,因此,测量的精度可以达到很高。
伏安法测电阻中测量的精度要依赖电流表和电压表,而电流表和电压表准确度等级不可能作的很高,因此,测量精度不可能很高。
惠斯通电桥测电阻中,测量的精度不依赖电表,故其测量精度比伏安法的测量精度高。
2.电桥的灵敏度及影响因素电桥测量电阻,仅在电桥平衡时才成立的,而电桥的平衡是依据检流计的偏转来判断的,由于判断时受到眼睛分辨能力的限制而存在差异,会给测量结果带来误差,影响测量的准确性。
这个影响的大小取决于电桥的灵敏度。
所谓电桥灵敏度,就是在已经平衡的电桥里,当调节比较臂的电阻R S ,使改变一个微小量△R S ,使检流计指针离开平衡位置△d 格,则定义电桥灵敏度S 为S S R /R dS ∆∆=(15-3)式中:R S 是电桥平衡时比较臂的电阻值,△R S /R S 是比较臂的相对改变量。
用惠斯通电桥测电阻_实验报告
![用惠斯通电桥测电阻_实验报告](https://img.taocdn.com/s3/m/43511c3826284b73f242336c1eb91a37f11132ec.png)
用惠斯通电桥测电阻_实验报告实验名称:用惠斯通电桥测电阻实验目的:1.了解惠斯通电桥的工作原理;2.掌握用惠斯通电桥测量电阻的方法;3.通过实验验证电阻的测量结果。
实验器材:1.惠斯通电桥2.电阻箱3.能量电池4.电流表5.电压表6.手动调节器7.实验导线实验原理:惠斯通电桥是一种测量电阻的电路,其基本原理是通过调节电桥中的电阻,使得电桥平衡,即两侧空穴的电位差为零。
在电桥平衡状态下,根据桥路中的电阻关系可以计算出待测电阻的值。
根据惠斯通电桥的平衡条件,可得到以下公式:R1/R2=Rx/R3实验步骤:1.将电阻箱的接线端与惠斯通电桥的ABCD四个接线端相连,将能量电池的正极与A点相连,负极与D点相连。
2.打开电桥上的开关,调整手动调节器使电桥平衡。
3.读取电流表和电压表上的数值,记录下来。
4.根据电流表和电压表的读数计算所测电阻的大小。
实验数据:已知R1=100Ω,R2=200Ω,R3=300Ω测得电流表读数I=0.5A,电压表读数U=1.5V根据惠斯通电桥的平衡条件,可得:R1/R2=Rx/R3100/200=Rx/300Rx=150Ω实验结果:根据实验数据和计算结果可知,所测得的电阻Rx为150Ω。
实验讨论与分析:在实验中,通过调节电桥中的电阻,使得电桥平衡,即使两侧的电位差为零。
通过读取电流表和电压表的数值,可以计算出待测电阻的大小。
实验结果与计算结果相符,验证了电桥测量电阻的有效性。
然而,在实际操作中可能会存在误差。
例如,电桥的灵敏度可能不够高,导致测量结果不够准确。
此外,电路的接线、电阻箱的调节等也可能产生误差。
为提高测量的准确性,可以多次测量求平均值,或者采用更精密的仪器。
实验总结:通过本次实验,我们了解了惠斯通电桥的工作原理,并学会了用惠斯通电桥测量电阻的方法。
实验结果与计算结果相符,说明惠斯通电桥在测量电阻方面具有一定的准确性和可靠性。
在实际应用中,惠斯通电桥常用于精密测量电路中,为电路设计和维护提供了有力的工具。
物理实验-用惠斯通电桥测电阻-实验报告
![物理实验-用惠斯通电桥测电阻-实验报告](https://img.taocdn.com/s3/m/45b102f56e1aff00bed5b9f3f90f76c661374c80.png)
物理实验-用惠斯通电桥测电阻-实验报告实验目的:了解惠斯通电桥的原理和使用方法,掌握测量未知电阻的方法和技巧。
实验原理:惠斯通电桥利用电流在不同电阻中流动时所造成的电位差来测量未知电阻,其原理如下:假设电桥四个点分别为A、B、C、D,其中AB、CD分别为两个电阻分支,R1、R2分别为已知电阻,Rx为待测电阻,则在电桥平衡状态下,有:其中U为电桥两对焦点之间的电位差。
为了使电桥平衡,可通过调节可变电阻值使U=0,则因为R1、R2、R3都是已知的,所以可以求得Rx。
实验步骤:1. 将待测电阻和已知电阻连接成由四个绳索连接而成的平四面体,插入电桥的四个插头口,注意连接正确。
2. 打开电桥电源,调节电桥电源开关至合适的大小,观察电桥示数表的变化,找到电桥平衡点。
3. 记录电桥示数表上的电阻值,并按公式(1)计算出待测电阻的值。
实验数据及计算:已知电阻:R1=100Ω,R2=220Ω已测电桥示数:U=0.05mV则通过公式(1)可求得待测电阻:Rx=R2×R3/R1=220×100/23.58=933.66Ω实验结果分析:通过实验和计算,我们求得了待测电阻的值为933.66Ω,这个数据接近我们使用万用表测出的值(约为929Ω),说明惠斯通电桥测量电阻的方法是可行且准确的。
在实际使用中,我们还需要注意电桥电源大小的调节和连接不当等问题,使测量更加精确。
实验思考:在实验过程中,我们可能会遇到如下问题:1. 电桥示数不稳定,波动范围较大,可能因为连接不良导致的接触阻抗不一致,可以通过重新插拔等方法排除这些干扰因素。
2. 电桥示数为0,可能因为电桥电源没有开启,或者是接线问题,需要检查一下。
3. 电桥示数变化缓慢,可能因为电桥电源开关未调到合适的大小,需要再次调整电源开关。
翻译:Experimental Report on Using Wheatstone Bridge to Measure ResistanceObjective:To understand the principle and usage of Wheatstone bridge, and to master the methods and skills for measuring unknown resistance.Principle:Wheatstone bridge measures unknown resistance by utilizing the potential difference caused by current flowing through different resistances. Assuming that the four points of the bridge are A, B, C, and D, and AB and CD are two resistance branches, R1 and R2 are known resistances, and Rx is the measured resistance. Then, in the balanced state of the bridge, the following equation holds:Because R1, R2, and R3 are known, Rx can be calculated.。
用惠斯通电桥测量电阻
![用惠斯通电桥测量电阻](https://img.taocdn.com/s3/m/d7bc8a8bb0717fd5360cdc68.png)
实验5.6 用惠斯通电桥测量电阻1. 实验目的(1) 了解惠斯通电桥的结构,掌握惠斯通电桥的工作原理; (2) 掌握用滑线式惠斯通电桥测量电阻; (3) 掌握使用箱式直流单臂电桥测量电阻。
2. 实验仪器滑线式惠斯通电桥,QJ24型箱式直流单臂电桥,直流稳压电源,滑线变阻器(0~100Ω或0~200Ω),ZX21型旋转式电阻箱,待测电阻三个,检流计。
3. 实验原理电阻是电路的基本元件之一,电阻的测量是基本的电学测量。
用伏安法测量电阻,虽然原理简单,但有系统误差。
在需要精确测量阻值时,必须用惠斯通电桥,惠斯通电桥适宜于测量中值电阻(1~106Ω)。
惠斯通电桥的原理如图5.6-l 所示。
标准电阻R 0、R 1、R 2和待测电阻R X 连成四边形,每一条边称为电桥的一个臂。
在对角A 和C 之间接电源E ,在对角B 和D 之间接检流计G 。
因此电桥由4个臂、电源和检流计三部分组成。
当开关K E 和K G 接通后,各条支路中均有电流通过,检流计支路起了沟通ABC 和ADC 两条支路的作用,好象一座“桥”一样,故称为“电桥”。
适当调节R 0、R 1和R 2的大小,可以使桥上没有电流通过,即通过检流计的电流I G = 0,这时,B 、D 两点的电势相等。
电桥的这种状态称为平衡状态。
这时A 、B 之间的电势差等于A 、D 之间的电势差,B 、C 之间的电势差等于D 、C 之间的电势差。
设ABC 支路和ADC 支路中的电流分别为I 1和I 2,由欧姆定律得 I 1 R X = I 2 R 1 I 1 R 0 = I 2 R 2两式相除,得102X R RR R = (1) (1)式称为电桥的平衡条件。
由(1)式得 102X R R R R =(2) 即待测电阻R X 等于R 1 / R 2与R 0的乘积。
通常将R 1 / R 2称为比率臂,将R 0称为比较臂。
4. 仪器简介教学用惠斯通电桥一般有两种型式:滑线式和箱式。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
惠斯通电桥测电阻
实验目的
1.了解惠斯通电桥的构造和测量原理
2.熟悉调节电桥平衡的操作步骤
3.了解提高电桥灵敏度的几种途径
实验仪器
万用电表、电阻箱、检流计、滑动变阻器、直流电源、待测电阻、电键、导线、箱式电桥
实验原理
1.惠斯通电桥工作原理
图(一)是惠斯通电桥电路。
四个电阻R 1(R x )、R 2、R 3、R 4,称作电桥的四个桥臂,组成四边形abcd 。
对角bd 之间连接检流计G ,构成“桥”,
用以比较桥两端的电位。
当b 和d 两点的电位相等时,检流计G 指零,即 I G =0,电桥达到了平衡状态。
此时有 AD AB U U = DC BC U U = (1)
即 2211R I R I ⋅=⋅ (2)
3241R I R I ⋅=⋅ (3) 两式相除,得 3
241R R R R = (3’) 或者 4231R R R R ⋅=⋅ (4)
上两式表明:当电桥达到平衡时,电桥相邻臂电阻之比相等,或者说电桥相对臂电阻之乘积相等。
若R 2、R 3、R 4为已知,则待测电阻R 1(R x )可由下式求出
x R R R R R ==43
21 (5) 通常称R 1为测量臂,R 2、R 3为比例臂,R 4为比较臂。
所以电桥由四臂(测量臂、比较臂和比例臂)、检流计和电源三部分组成。
与检流计串联的限流电阻R G 和电键K G 都是为在调节电桥平衡式保护检流计,不使其在长时间内有较大电流通过而设置的。
G R 1 (R x ) R 2 R 3 R 4 R G K G
I 1
I 2 b c d E K R 图(一)惠斯通电桥原理图
2.N 值的选取
令比值R 2 / R 3=N ,则
x R R N R =⋅=41 (6)
通常取N 为10的整数次方,例如取N 等于0.01,0.1,1,10,100,1000等。
这样,可以很方便的计算出R x 。
由(6)式可知,R x 的有效位数由N 和R 4的有效位数来决定。
如果R 2、R 3的精确度足够高,使比值N 具有足够的有效位数,则可视为常数。
因此R x 的有效位数就由R 4来决定。
但N 确定后,R 2、R 3的数值不是唯一的,从测量精度和电桥灵敏度考虑,一般可取R 2、R 3同数量级。
3.电桥灵敏度
式(6)是在电桥平衡条件下推导出来的。
在实验中,测试者是依据检流计G 的指针有无偏转来判断电桥是否平衡的。
然而,检流计的灵敏度是有限的。
例如,选用电流灵敏度为1格/1微安的检流计作为指零仪。
当通过检
流计的电流小于10-7A 时,指针偏转不到0.1格,观察者难于察觉,就认为
电桥已经达到平衡,因而带来测量误差。
对此,引入电桥灵敏度S 的概念。
R
R n S ∆∆= (7) 式中 ΔR ——在电桥平衡后比较臂电阻R 4的微小改变量;
Δn ——相应的检流计偏转格数。
电桥灵敏度S 的单位是“格’。
S 越大,在R4基础上改变ΔR 能引起的检流计偏转格数就越多,电桥越灵敏,由灵敏度引入的测量误差越小。
如S=100格,表示当R 4改变1%时,检流计有1格的偏转。
实验和理论都已证明,电桥的灵敏度与下面因素有关:
(1)与检流计的电流灵敏度S i 成正比。
但是S i 值大,电桥就不易稳定,平衡调节比较困难;S i 值小,测量精确度低。
因此选用适当灵敏度的电流计是很重要的。
(2)与电源的电动势E 成正比
(3)与电源的内阻r E 和串联的限流电阻R E 有关。
增加R E 可以将度电桥的灵敏度,这对寻找电桥调平衡的规律较为有利。
随着平衡逐渐趋近,R E 值应适当减到最小值。
(4)与检流计和电源所接的位置有关系。
当R G >r E +R E ,又R 1>R 3、R 2>R 4、或者R 1<R 3、R 2<R 2,那么检流计接在bd 两点比接在ac 两点时的电桥灵敏度来的高。
当R G <r E +R E 时,满足R 1>R 3、R 2<R 4或者R 1<R 3、R 2>R 4的条件,那么与上述接法相反的桥路,灵敏度可能更高些。
(5)与检流计的内阻有关。
R G 越小,电桥的灵敏度S b 越高。
反之则低。
4.箱式电桥
(QJ23型直流电阻电桥)使用方法:
(1)将B、G打到内接(“B”用来接通电源,“G”用来接通检流计)。
然后调零。
将待测电阻接在R x两接线柱上。
(2)根据待测电阻的粗略值(标称值或万用表测出的数值),选定合适的比例臂的数值,使电桥平衡时,比较臂的四个旋钮都能用上(测出四位有效数字)。
若R x为数百欧,比例臂应选0.1。
若R x为数千欧。
比例臂应选1。
其它以此类推。
(3)将比例臂旋钮旋到R x的粗略值上。
(4)进行测量,先按下按钮“B”,再点按按钮“G”(即按一下立即放开),迅速观察检流计指针偏转方向,指针如偏向“+”一边,则应增加R s值,如偏向“-”一边,则应减小R s的值。
直到点按按钮“G”时,检流计指针不动为止。
此时比例臂R4的数值乘以倍率(R2/R3)的数值就是被测电阻R x的数值。
测量时,有时遇到下列情况:旋钮置于那一位置时,检流计指针都不指零。
如旋钮置于4时,指针偏向“+”方2格,旋钮置5时,指针偏向“-”方6格,说明测量值最后一位在4和5之间某一值,这时可根据指针“+”“—”偏转格数大小来取其中一个值。
如上面所说情况,取4不取5。
(5)使用完毕应将“B”和“G”按钮松开。
(先放开“B”,再放开“G”。
这样操作可防止在测量电感性元时损坏检流计)。
实验内容
1.用组合电桥测电阻
(1)按图(一)接线。
用三个电阻箱和检流计组成电桥。
测量前可用万用表粗测一下电阻值。
(2)根据待测电阻的大致阻值,选择合适的N值。
比例臂R2和R3不宜取的很小,可取R2=R3=500Ω。
(3)先将电源电压取最小值,限流电阻取最大值。
(4)调节电桥平衡:先加一小电压,间断的接通电键K G,试探电桥是否平衡。
如不平衡,调节比较臂至检流计偏向另一方,则先后两阻值间必有一值恰能值电桥趋于平衡。
此后,逐渐增大电源电压或减小限流电阻,细调平衡。
且以多次接通电键时检流计指针是否稳定不动,为平衡的依据。
电桥平衡后,读出R4,计算R x,并估计不确定度。
2.测量电桥的相对灵敏度
参照式(7)拟定测量步骤。
3.使用箱式惠斯通电桥测电阻
参照箱式惠斯通电桥的使用说明书。
4.参照下列要求进行探索并记录结果
(1)R G和R E取最小和最大时的差别
(2)R2、R3取5000Ω和50Ω时的情况
(3)对调检流计和电源的位置时的情况
思考题
1.电桥由哪几部分组成?电桥的平衡条件是什么?
2.当电桥平衡后,若互换电源与检流计的位置,电桥是否平衡?3.怎样消除比例臂两只电阻不准确而造成的系统误差?
4.是否可以用电桥来测量电流表内阻?测量的精度主要取决于什么?5.电桥的灵敏度是否越高越好?。
