像差的分类
光学像差实验报告总结(3篇)
第1篇一、实验目的本次实验旨在通过光学像差实验，加深对光学像差的理解，掌握光学像差的基本原理和分类，并学会使用光学仪器测量和评估光学系统的像差。
二、实验原理光学像差是光学系统中存在的缺陷，会导致成像质量下降。
根据像差与颜色是否有关、像差是轴上点产生的还是轴外点产生的，可以将像差分为多种类型，如球差、慧差、像散、场曲、畸变等。
三、实验仪器与材料1. 光学系统：包括透镜、反射镜、光阑、光束整形器等；2. 光源：激光器；3. 探测器：光电探测器；4. 仪器：成像系统、光束整形器、光路控制器等。
四、实验内容1. 实验一：测量球差（1）搭建实验光路，将光源、透镜、光阑、探测器等按顺序连接；（2）调整光路，使光线通过透镜后聚焦到探测器上；（3）改变物距，记录不同物距下探测器的信号强度；（4）分析信号强度与物距的关系，得出球差值。
2. 实验二：测量慧差（1）搭建实验光路，将光源、透镜、光阑、探测器等按顺序连接；（2）调整光路，使光线通过透镜后聚焦到探测器上；（3）改变光轴倾斜角度，记录不同倾斜角度下探测器的信号强度；（4）分析信号强度与倾斜角度的关系，得出慧差值。
3. 实验三：测量像散（1）搭建实验光路，将光源、透镜、光阑、探测器等按顺序连接；（2）调整光路，使光线通过透镜后聚焦到探测器上；（3）改变光轴倾斜角度，记录不同倾斜角度下探测器的信号强度；（4）分析信号强度与倾斜角度的关系，得出像散值。
4. 实验四：测量场曲（1）搭建实验光路，将光源、透镜、光阑、探测器等按顺序连接；（2）调整光路，使光线通过透镜后聚焦到探测器上；（3）改变物距，记录不同物距下探测器的信号强度；（4）分析信号强度与物距的关系，得出场曲值。
5. 实验五：测量畸变（1）搭建实验光路，将光源、透镜、光阑、探测器等按顺序连接；（2）调整光路，使光线通过透镜后聚焦到探测器上；（3）改变物距，记录不同物距下探测器的信号强度；（4）分析信号强度与物距的关系，得出畸变值。
单色像差有哪些分类
单色像差有哪些分类
单色像差即是对单色光而言的像差，按照理想像平面上像差的大小与物高、入射光瞳口径的关系可区分为：
1.球差：与物高无关而与入射光瞳口径三次方成正比的像差。
它使理想像平面中各像点都成为同样大小的圆斑。
轴上物点只有球差这一种像差。
通过入射光瞳上不同环带的光线，经过光学系统后会聚在光轴上的不同点。
这些点与近轴光的像点之差称为轴向球差。
2.彗差：与物高一次方、入射光瞳口径二次方成正比的像差。
若仅存在彗差，轴外物点发出的通过入射光瞳不同环带的光线，会在理想像平面上形成半径变化的并且沿视场半径方向偏移的像圈。
它们的组合会使物点的像成为形状同彗星相似的弥散斑。
3.场曲和像散：与物高二次方、入射光瞳口径一次方成正比的像差。
若仅存在场曲，则所有物平面上的点都有相应的像点，但分布在一个球面上；若采用弯成此种形状的底片，则可获得处处清晰的像。
此时在理想像平面上，像点呈现为圆斑。
4.畸变：仅与物高三次方成正比的像差。
若仅有畸变，得到的像是清晰的，只是像的形状与物不相似。
上述单色像差，仅与物高和入射光瞳口径的幂总共三次方成正比，称为三。

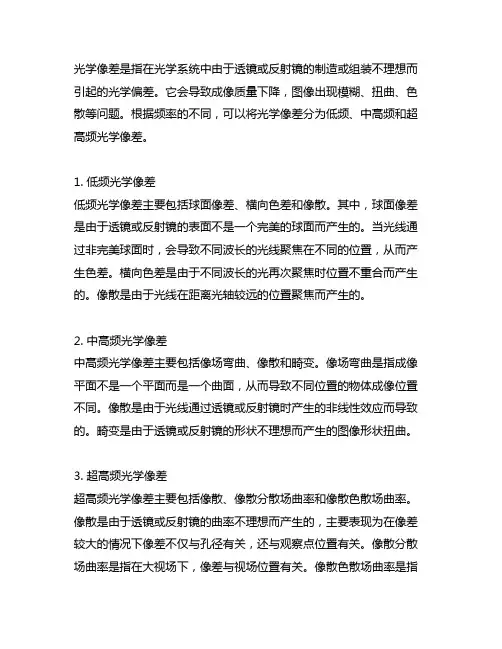

低频 中高频 超高频光学像差
光学像差是指在光学系统中由于透镜或反射镜的制造或组装不理想而引起的光学偏差。
它会导致成像质量下降，图像出现模糊、扭曲、色散等问题。
根据频率的不同，可以将光学像差分为低频、中高频和超高频光学像差。
1. 低频光学像差低频光学像差主要包括球面像差、横向色差和像散。
其中，球面像差是由于透镜或反射镜的表面不是一个完美的球面而产生的。
当光线通过非完美球面时，会导致不同波长的光线聚焦在不同的位置，从而产生色差。
横向色差是由于不同波长的光再次聚焦时位置不重合而产生的。
像散是由于光线在距离光轴较远的位置聚焦而产生的。
2. 中高频光学像差中高频光学像差主要包括像场弯曲、像散和畸变。
像场弯曲是指成像平面不是一个平面而是一个曲面，从而导致不同位置的物体成像位置不同。
像散是由于光线通过透镜或反射镜时产生的非线性效应而导致的。
畸变是由于透镜或反射镜的形状不理想而产生的图像形状扭曲。
3. 超高频光学像差超高频光学像差主要包括像散、像散分散场曲率和像散色散场曲率。
像散是由于透镜或反射镜的曲率不理想而产生的，主要表现为在像差较大的情况下像差不仅与孔径有关，还与观察点位置有关。
像散分散场曲率是指在大视场下，像差与视场位置有关。
像散色散场曲率是指在大视场下，不同波长的光经过同一透镜或反射镜成像时表现出不同的像差。
除了以上提到的光学像差外，还有其他一些特定频率的像差，如非球面像差、星散、焦散等。
光学像差对于光学成像系统的性能有着重要影响，因此在光学系统设计和制造过程中需要充分考虑和控制各种像差的影响。
在实际的光学系统中，常常通过多种方法来补偿和消除光学像差，如使用复合透镜、非球面透镜、抛物面镜等。
透过光学系统，改进设备的制造工艺和提高工艺控制的水平也是减小光学像差的重要途径。
光学像差是光学系统中不可避免的问题，但通过合适的设计和制造工艺控制可以有效减小其影响，从而提高光学系统的成像质量。
随着光学技术的不断发展和进步，光学像差的控制和消除技术也将不断完善，为光学成像技术的发展提供更好的支持。
第六章像差理论
轴外点发出充满入瞳的一束光，这束光以通过入瞳中心的
主光线为对称中心，其中包含主光线和光轴的平面称为子
午面。过主光线且垂直于子午面的平面为弧矢面。显然子
午面是光束的对称面。
9
对子午面的情况：主光线Z和一对上下光线a、b，折射前， 上下光线与主光线对称，折射后，上下光线对不再对称于主 光线，它们的交点偏离了主光线。
14
弧矢 子午像点和弧矢像点 像面 都位于主光线上，通
子午 常可将子午像距和弧 像面 矢像距投影到光轴上，
像平 则像散表示为：
面
主光 线
xts lt ls
15
像散的存在使轴外物点的成像在子午方向和弧矢方向各 有不同的聚焦位置。子午方向的光线聚焦成垂直于子午 面的短焦线T′，而弧矢方向的光线聚焦成子午面内的短 焦线S′，两焦线之间是一系列由线到椭圆到圆再到椭圆 再到线的弥散斑变化。 因此，接收器在像方找不到同时能使各个方向的线条都 清晰的像面位置。
xt lt l
xs
ls
l
有像散必然有场曲，但如果没有像散存在，像面弯曲现
象也会因球面光学系统的本身特性而存在。
球面 物体
折射 球面
理想像 平面
17
根据物像同向移动的原则，B的像点进一步偏离理想像平面 P′，这种偏离随视场的大小而变化，使得垂直于光轴的平面 物体经球面成像后变得 弯曲，这种弯曲还没有考虑像散的 影响，把像散为0时的像面弯曲称为匹兹伐场曲。
Lm A1hm2 A2hm4 0 A1 A2hm2
L
h
2A1h 4A2h3
0
h 0.707hm
此时，在0.707孔径处的光线具有最大剩余球差。校正球
第七章 像差
点物不能成点像，而得到不同位置的单色像， 点物不能成点像，而得到不同位置的单色像， 某一截面为彩色弥散斑
二 分类
轴向色差——对光轴上的物，其红色像与紫色像的像距 对光轴上的物， 轴向色差 对光轴上的物 之差（位置色差） 之差（位置色差） ' ' ' 现象： 现象：彩色光斑
三 消除方法 1.配曲（利用透镜形状与球差的关系消除单透镜的 配曲（ 配曲 像差） 像差） 透镜的纵向球差与透镜的折射率nL和曲率半径 ， 透镜的纵向球差与透镜的折射率 和曲率半径r1， 和曲率半径 r2都有关，因透镜焦距 也是 和r1，r2这三个 都有关， 也是nL和 ， 这三个 都有关 因透镜焦距f也是 参量的函数， 对给定的nL， 参量的函数，故对给定的 ，同样焦距的透镜 可以有不同的曲率比r1/r2，选择这个比值，可 可以有不同的曲率比 ，选择这个比值， 使球差的数值达到最小
象散Astigmation 五 象散 若把光阑缩到无限小， 若把光阑缩到无限小，只允许沿主光线的无限细光束通 则彗差不存在， 过，则彗差不存在，但是有细光束的像散和场曲存在 1.什么是象散？ 什么是象散？ 什么是象散 光束的子午像点和弧矢像点不重合， 光束的子午像点和弧矢像点不重合，两者分开的距离称 为象散 宽光束像散 细光束像散 象散的大小随物体离开光轴的高低不同而不同 由于对称性， 由于对称性，象散曲面为一旋转抛物面
a
弧矢彗差：前后光线经系统后的交点B 到主光线 弧矢彗差：前后光线经系统后的交点 S’到主光线 的垂直于光轴方向的距离， 的垂直于光轴方向的距离， KS’ 弧矢面光线的结构特点 由于系统像差的存在,对称于主光线两侧的” 由于系统像差的存在 对称于主光线两侧的”弧 对称于主光线两侧的 矢光线对” 经系统后交点必然在子午面上 经系统后交点必然在子午面上,但不 矢光线对”,经系统后交点必然在子午面上 但不 在主光线上,也不在理想像面上 在主光线上 也不在理想像面上 正彗差： 正彗差：彗星头朝向光轴 负彗差： 负彗差：彗星尾巴朝向光轴
摄影中常见的镜头畸变问题及解决方法
摄影中常见的镜头畸变问题及解决方法摄影是一门创造性的艺术，通过镜头来捕捉和记录人们眼中的世界。
然而，在摄影过程中，我们常常会遇到一些挑战，其中一个常见问题就是镜头畸变。
本文将介绍镜头畸变的不同类型，以及一些常用的解决方法。
一、畸变的定义和分类镜头畸变是指在拍摄过程中，镜头将真实世界中的直线或平面呈现出弯曲、变形、扭曲或失真的现象。
根据畸变变形的形态不同，镜头畸变一般分为以下三种主要类型。
1. 几何畸变几何畸变是指通过镜头拍摄时，物体的直线在照片上呈现为曲线形状。
根据畸变的具体形态，几何畸变又可分为桶形畸变和枕形畸变。
桶形畸变使物体中心部分向外凸起，而枕形畸变则使物体中心部分向内凹陷。
2. 像差畸变像差畸变是指由于镜头制作和设计上的限制，图像边缘部分的亮度、对比度和清晰度等参数与图像中心部分有所不同。
通常，在图像的边缘部分，会出现胶片纹理、色彩偏差、镜头亮斑等问题。
3. 透视畸变透视畸变是指在摄影中，当镜头与拍摄对象的距离很近时，物体的大小和位置比例会发生变化，使物体呈现出变形的效果。
透视畸变通常在拍摄建筑物或拍摄人像等特定场景中较为明显。
二、解决镜头畸变的方法为了解决镜头畸变的问题，摄影师可以采取一些常见的方法。
下面将介绍几种常用的解决镜头畸变的方法。
1. 使用不同的镜头不同类型的镜头对畸变问题的表现也有所不同。
广角镜头在去中心畸变能力上较强，适合于拍摄需要获得大广角视角的场景。
而在一些特殊需要时，如需要进行微距拍摄或变焦拍摄时，可以选择专门设计用于这些拍摄需求的镜头。
2. 调整拍摄角度和距离在拍摄时，合理调整拍摄角度和距离也是解决镜头畸变的有效方法。
对于几何畸变问题，可以通过改变相机与被摄物体的距离和角度，来减轻或修正畸变现象。
3. 后期修复在拍摄完成后，摄影师可以通过后期修复来解决一部分镜头畸变的问题。
通过使用图像处理软件，可以对图像进行畸变校正、透视校正和像差校正等操作，使图像恢复到更加真实和准确的状态。
镜头的性能、缺陷、与评价
横坐标为像面中心到测试点的距离，纵坐标为MTF值。
63
传递函数曲线的评价 1.曲线越高越好 2.曲线越平直越好 3.径向与切向两条曲线越接近越好。曲线越接近表
明影像中像散（最顽固的一种像差）越小。 我国照相机镜头的MTF值的国家标准如下（这只是
一个及格标准）：
64
分辨率与锐度的业余检查： 在良好的照明条件下用三脚架拍摄横幅头像与横幅
19
位置色差
一束平行光线（或入射角较小的近轴光线）经过镜 头之后汇聚于前后不同位置的像点上，其中短波（蓝 紫）光线焦距较短，长波（红光）焦距较长，这种像 差称为位置色差或轴向色差。位置色差与焦距成正比， 长焦与超长焦镜头中尤为严重。
20
倍率色差
轴外光点（远轴光线）发出的混合光线通过镜头之 后汇聚于不同的高度上，使影像的边缘分解出朦胧的 彩虹。这种色差使物体同一点发出的不同色光所形成 的影像具有不同的摄影倍率(影像大小不同)，称为倍率 色差（横向色差，垂直色差）。
标准镜头的分辨率最高，长焦镜头的分辨率较低， 但是中心、边缘相差较少。
54
2. 锐度与调 制传递函数
55
锐度对还原影调层次的作用 56
分辨率与锐度 对不同景物影 像质量的影响
57
锐度的测定 1.低反差分 辨率标板拍 摄法，简便 易行，但受 胶片本身的 锐度的影响。
58
2.传递函数法 客观，需用仪器测定
镜头的性能、缺陷、与评价
镜头的像差 一个理想的镜头，应能在全部有效视场内将
物平面上的每一个物点，都在像平面上相应的位 置处形成一个清晰的像点，但实际的镜头并不能 在像面上各处都形成理想的像。镜头所形成的实 际影像与理想的影像之间的差异称为像差。常见 的像差可分为单色像差和色差两大类。
像差的分类和含义
像差的分类和含义
像差是指光学系统中的成像缺陷，可以分为单色光像差和色光像差。
单色光像差包括球差、彗差、像散、场曲和畸变，色光像差包括位置色差和倍率色差。
1.球差是指轴上点光源发出的光线经屈光系统后，近轴光线与边缘光线像点之间的距离。
存在球差的光学系统所形成的像是对称的弥散圆。
2.彗差是指轴外点光源发出的光线经屈光系统后，上光线和下光线的交点离开主光线的距离。
3.像散是子午面上的像点和弧矢面上的像点的距离。
4.场曲为平面物体通过光学系统后形成的矢状弯曲。
5.畸变为方形物体通过光学系统后周边各点产生了不同棱镜像移所致。
6.位置色差即轴位色差，白光中不同波长的光线经光学系统后形成像点的距离，短波长的交点近于长波长的交点。
几何像差的分类、定义和度量
几何像差的分类、定义和度量
几何像差是一种评价成像质量的指标，主要从几何光学的角度对光线到达像面时的缺陷情况进行描述。
其特点在于用一些独立的几何参数来表示像点的成像质量，即用单项独立几何像差来表示出射光线的空间复杂结构。
这种方式便于了解光束的结构，分析它们和光学系统结构参数之间的关系。
几何像差的分类主要有以下几种：单色光（单色像差）中的球差、彗差、像散、场曲、畸变；白光（色差）中的位置色差、倍率色差等。
在这些类型中，每种几何像差都反映了光束在特定条件下的不同像差表现。
例如，球差描述的是轴上点宽光束的情况，而位置色差则表示波长不同会聚点不同。
至于度量，几何像差的度量通常是通过测量实际成像与理想成像之间的差异来实现的。
这种差异可以通过各种方法进行测量，如干涉仪、显微镜等高级光学仪器。
通过对这些差异的测量和分析，可以进一步了解光学系统的质量和性能。
像差和畸变的关系
像差和畸变都是影响图像质量的重要因素，它们之间的关系可以概括如下：
像差：像差是指图像成像质量上的缺陷，是由于光学系统或成像系统本身的原因导致图像失真或扭曲。
像差包括球面像差、色差、场曲像差、畸变像差等多种类型。
像差会导致图像的清晰度、对比度和均匀性等方面出现缺陷。
畸变：畸变是指图像的几何形状发生扭曲或变形，通常是由光学系统或成像系统的畸变引起的。
畸变通常分为径向畸变和切向畸变两种类型，其中径向畸变是由于光线在传播过程中受到折射和反射等影响而发生的弯曲。
切向畸变则是由于透镜的边缘效应导致的图像边缘扭曲。
畸变通常会导致图像的边缘区域出现失真或扭曲。
关系：像差和畸变之间存在一定的关系。
首先，畸变是像差的一种表现形式，也就是说，畸变是图像成像质量缺陷的一种表现。
其次，畸变可以通过校正算法进行修复，而这种修复过程实际上就是一种像差校正的过程。
此外，对于一些特定的像差和畸变，如球面像差和色差，它们可能会相互影响，导致图像质量的进一步恶化。
在实际应用中，像差和畸变都会对图像质量产生影响。
因此，在光学系统和成像系统的设计和优化过程中，需要综合考虑像差和畸变的影响，采取适当的措施进行校正和补偿，以提高图像的质量和清晰度。
例如，可以通过优化光学系统的设计、选择合适的镜头材料和工艺、采用先进的校正算法等技术手段来减小畸变和像差的影响。
总之，像差和畸变是影响图像质量的重要因素，它们之间存在密切的关系。
在实际应用中，需要综合考虑像差和畸变的影响，采取适当的措施进行校正和补偿，以提高图像的质量和清晰度。
几何光学像差光学设计第四版课后题
几何光学像差光学设计第四版课后题摘要：一、几何光学概述1.几何光学基本概念2.几何光学成像原理二、光学像差概述1.像差的定义及分类2.影响光学系统成像质量的因素三、光学设计基本方法1.光学设计的目标与要求2.光学设计的基本步骤四、光学设计实例分析1.望远镜设计2.显微镜设计3.投影仪设计五、课后习题解答1.题目梳理2.解题思路与步骤正文：一、几何光学概述1.几何光学基本概念几何光学是研究光的传播、成像和光学系统性能的科学。
它主要涉及光的传播规律、成像原理和光学系统的设计与评价。
在几何光学中，我们关心的是光线的传播路径、光线的会聚程度以及光斑的大小等光学特性。
2.几何光学成像原理几何光学成像原理是基于光的传播路径和光的会聚特性。
当光线经过透镜或其他光学元件时，光线的传播方向会发生改变，最终在成像面上形成图像。
根据成像质量的评价标准，我们可以对光学系统的性能进行评估。
二、光学像差概述1.像差的定义及分类光学像差是指光学系统在成像过程中，成像面上的光斑与理想成像光斑之间的偏差。
根据像差的性质和产生原因，可以将光学像差分为以下几类：球面像差、彗形像差、像散、场曲、畸变等。
2.影响光学系统成像质量的因素光学系统的成像质量受到多种因素的影响，如光学元件的加工精度、光学系统的结构参数、光源的稳定性、成像面的平整度等。
在实际应用中，我们需要根据实际需求和成像条件，合理选择光学元件和设计光学系统，以达到较好的成像效果。
三、光学设计基本方法1.光学设计的目标与要求光学设计的目标是实现高质量成像，具体要求包括：成像清晰、像差较小、成像范围合适、光学系统体积和重量适中等。
2.光学设计的基本步骤光学设计的基本步骤包括：确定设计目标、选择光学系统结构、选取光学元件、计算光学系统的性能参数、优化设计与评价、制作与测试等。
四、光学设计实例分析1.望远镜设计望远镜设计中，我们需要关注物镜和目镜的焦距、放大倍数、视场角等参数。
在设计过程中，要充分考虑光学系统的成像质量、体积和重量等因素。
研测试技术作业28题
1．实验中选择X射线管以及滤波片的原则是什么？已知一个以Fe 为主要成分的样品，试选择合适的X 射线管和合适的滤波片？2计算当管电压为50kv时，电子在与靶碰撞时的速度与动能以及所发射的连续谱的短波限和光子的最大动能。
已知条件：U=50kv电子静止质量：m0=9.1×10-31kg光速：c=2.998×108m/s电子电量：e=1.602×10-19C普朗克常数：h=6.626×10-34J.s电子从阴极飞出到达靶的过程中所获得的总动能为E=eU=1.602×10-19C×50kv=8.01×10-18kJ由于E=1/2m0v02所以电子与靶碰撞时的速度为v0=(2E/m0)1/2=4.2×106m/s所发射连续谱的短波限λ0的大小仅取决于加速电压λ0（Å）＝12400/v(伏) ＝0.248Å辐射出来的光子的最大动能为E0＝hʋ0＝hc/λ0＝1.99×10-15J3如图解释X射线和物质相互作用时，俄歇电子和荧光X射线的产生过程。
4．写出布拉格方程，并说明布拉格方程在实验中的两大应用方面5.影响X射线衍射强度的主要因数有哪些？6.简述X 射线衍射分析的三种基本方法7．计算面心立方晶体的结构因子，确定系统消光规律，写出可能出现的衍射晶面指数。
8.计算体心立方晶体的结构因子，确定系统消光规律，并写出可能出现的衍射晶面指数。
9. 计算底心立方晶体的结构因子，确定系统消光规律，并写出可能出现的衍射晶面指数。
第四章10.试总结德拜法衍射花样的背底来源，并提出一些防止和减少背底的措施。
答:德拜法衍射花样的背底来源是入射波的非单色光、进入试样后出生的非相干散射、空气对X 射线的散射、温度波动引起的热散射等。
采取的措施有尽量使用单色光、缩短曝光时间、恒温试验等。
11.粉末样品颗粒过大或过小对德拜花样影响如何？为什么？板状多晶体样品晶粒过大或过小对衍射峰形影响又如何？答. 粉末样品颗粒过大会使德拜花样不连续，或过小，德拜宽度增大，不利于分析工作的进行。
几何光学像差光学设计课程设计
几何光学像差光学设计课程设计课程简介这是一门介绍几何光学像差和光学设计基础的课程。
在这门课程中，我们将学习像差的定义和分类，理解像差对图像质量的影响，并掌握光学设计的基本方法。
通过课堂讲解、实例分析和设计实践，我们将探索有效处理像差的各种方法和策略，为光学设计提供有价值的经验和方法。
课程内容第一章：像差和其分类课程的首个章节将介绍像差和其分类的基本概念。
我们将了解各种像差的定义、特点、计算方法和分类，并讨论在光学系统设计中如何处理不同种类的像差。
通过实例分析和课堂讲解，我们将协助学生理解像差对光学系统和图像品质的影响。
第二章：光学组件的独特质量在本章节中，我们将讨论光学组件的独特质量对像差的影响。
我们将探讨设计光学系统时考虑组件质量的原则和方法，包括选择适当的材料、依靠正确的加工方法降低表面形貌误差，以及通过光学涂层降低反射和散射等等。
第三章：光学系统设计基础在本章节中，我们将介绍光学系统设计的基础理论和方法。
我们将了解光学系统中不同组件的特性和作用，以及如何_design_加工和组装以获得的高品质的图像。
我们将以实例展示不同系统设计可能影响像差和图像品质的方式，给予学生在必要时独立设计系统的技能。
第四章：如何处理像差在本章营中，我们将讨论减少和处理各种像差的方法。
我们将介绍如何识别和评估像差，以及采用哪些材料、设计方案和加工方法达到减少像差的目的。
此外，我们将讨论像差校正和图像处理的原理和方法，为设计高品质图像提供有力支持。
课程实践在本门课程中，我们将针对具体问题实施许多设计实践，包括设计一个透镜、设计一个镜头组、识别和评估像差等等。
所有实践活动将采用自己动手实践的形式以激发学生的设计兴趣，巩固所学知识点并实践使用光学设计相关技术。
总结通过本门课程，学生将获得对几何光学像差、光学设计基础、光学组件质量、处理和校正像差的方法和策略等方面的深入了解。
此外，强调实践的课程培养学生掌握有效的实践技能和优化图像品质的重要能力。
赛德尔像差系数
赛德尔像差系数1. 什么是赛德尔像差系数？赛德尔像差系数（Seidel aberration coefficient）是光学系统中用来描述光线偏差的一个重要参数。
它通过对光线的像差进行分类和量化，用于评估光学系统的成像性能。
赛德尔像差系数的具体定义和计算方法与光学系统的设计和性质有关。
2. 赛德尔像差系数的分类根据光学系统中的光线偏差特点，赛德尔像差系数可以分为以下几类：2.1 球差（Spherical aberration）球差是指由于透镜的曲率不均匀或光线入射角不同而导致的成像位置偏差。
球差会使得像点不能完全聚焦在焦平面上，造成图像模糊和失真。
2.2 彗差（Coma）彗差是指光线在非轴上通过透镜时的偏差。
由于彗差的存在，非轴上的像点会呈现出一种彗星状的形态。
2.3 焦散（Astigmatism）焦散是指由于透镜的形状不规则或光线入射角不同而导致的成像位置偏差。
焦散会使得不同方向上的像点无法同时聚焦在焦平面上，造成图像模糊和失真。
2.4 弧差（Curvature of field）弧差是指由于光线通过透镜时，成像平面不在一个平面上而引起的像差。
弧差会导致不同位置的像点聚焦在不同的位置上，使得图像边缘失真。
2.5 像散（Distortion）像散是指由于透镜的形状不规则或光线入射角不同而引起的像差。
像散会使得图像中的直线变形，出现弯曲或拉伸的现象。
3. 赛德尔像差系数的计算方法赛德尔像差系数的计算方法主要基于光线的轴向和非轴向偏差。
下面是常见的赛德尔像差系数的计算公式：3.1 球差系数计算公式球差系数可通过将光线通过透镜的光路计算得到，其计算公式为：S球差=14(1f)2(ℎn)2其中，S球差为球差系数，f为透镜焦距，ℎ为入射光线的高度，n为介质折射率。
3.2 彗差系数计算公式彗差系数可通过将光线通过透镜的光路计算得到，其计算公式为：S彗差=14(1f)2(ℎn)3其中，S彗差为彗差系数，f为透镜焦距，ℎ为入射光线的高度，n为介质折射率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
像差的分类
影响结像性能的像差可按下图分类。
赛德尔（Seidel）像差＝“点像的扩展”＋“成像面弯曲”＋“形状畸变”
上述的（1）到（3）是不符合理想成像条件（i）的“点像的扩展”；（4）是不符合（ii）的“成像面弯曲”；（5）是不符合（iii）的“形状畸变”；而（6）、（7）则是由光学系统中使用的玻璃材料的特性产生的成像的“色渗”。
此外，由于“点像的扩展”也包含了衍射的影响，把光作为波考虑并且考虑到相位的“波面像差”也属于“点像的扩展”。
（1）球差（球面像差）
轴上的物点发出的光线入射进透镜时，越是数值孔径（N.A.）大的光线，其折射越强，偏离理想的成像位置而与光轴相交。
这种由于数值孔径（N.A.）的差而造成的成像位置不同的像差被称为“球差”。
（“球差”与数值孔径的3次方成比例。
）
对物镜而言，数值孔径（N.A.）越大分辨率越高，但存在球面像差恶化的倾向。
本公司的高超设计和制造技术，使高数值孔径（N.A.）的物镜也保持有良好的光学性能。
（2）慧差
即使对球差作很小的校正，轴外物点发出的光线也无法集中于成像平面上的1点，形成像慧星尾巴一样的不对称模糊。
这就叫做慧差。
（3）像散
校正了球差和慧差的透镜，轴外物点的像无法结成一点，而是以同心圆方向分布的线上成像以及放射状方向分布的线上成像分离。
这就叫“像散”。
产生像散时，在焦点位置的前后，纵向、横向上点像的模糊变为不同。
（4）场曲
在垂直于光轴的平面上的物体的成像面，未必是与光轴垂直的平面，一般都成为弯曲的面。
这个现象被称为“场曲像差”。
产生场曲像差时，成像位置会在视场周围出现偏移，如果将焦点对准像的中心，像的周围会出现模糊。
为了使像的周围也很清晰，就需要完全校正该像差。
（5）畸变
物体平面上的形状与成像面上的形状不相似的现象称为“畸变”。
产生畸变时，如图10-6所示的正方形的像会变成桶形或枕形。
（6）色差
光学系统中使用的玻璃具有不同波长产生不同折射率的特性。
因此，每种波长的焦点距离不同，会引起成像位置的偏移。
这个现象被称为“色差”，光轴上轴方向的偏移叫“轴色差”（也叫纵向色差），结像平面上的偏移称为“倍率色差”。
本公司使用多种玻璃能够出色的校正色差。
特别是复消色差透镜（MPlanApo），实现了从紫色（g线：波长435nm）到红色（C 线：波长656nm）光线的大范围色差校正。
