485总线技术
485总线结构的布线规范及调试方法
485总线结构的布线规范及调试方法一、布线规范1、控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。
线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。
控制器GND 485- 485＋分别对应连接485转换器GND TD(A) TD(B)，通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接（如图二）。
如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。
（图二、控制器与计算机相连）2、其设备用线不得走强电凿或是强电线管。
如因环境所限，要平行走线，则要远离50CM以上。
二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。
2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。
3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。
4、本控制器可以直接外挂UPS不间断电源，保证停电后系统仍然可以继续工作。
系统配备掉电保护装置，即使停电系统设置信息和记录也不会丢失。
5、尽量避免将控制器电源和其他大电流工作设备接在同一电源上。
485施工常见错误现象485线路不使用双绞线，或者使用低档的无源转换器!485通讯线不能走星型连接，必须走规范的手牵手的总线模式。
如果485走线不规范或者超出通讯范围，会出现通讯不上或者有时通讯上有时通讯不上的现象。
485传输是差模传输模式，只有485＋和485- 互为双绞，才能使得485传输模式受到的干扰最小，传输最远，传输质量最好。
有些工程商不采用双绞线会使得干扰很大，有些工程商误以为线粗一些传输质量会好，将双绞线合成一股，另外一台双绞线也合成一股，这样适得其反，反而大幅度降低了通讯质量。
485通信讲解解析
485通信讲解解析一、485通信基本原理1.电气特性：485通信使用差分信号传输，即使用两条信号线（A线和B线），其中A线发送正信号，B线发送负信号。
由于差分信号传输，可以抵抗电磁干扰，提高抗干扰能力。
2.总线结构：485通信采用多机共享方式，多个设备可通过一个总线实现通信，适用于复杂环境和多设备通信。
3.数据帧结构：485通信使用异步串行方式传输数据，数据帧结构包括起始位、数据位、校验位和停止位，其中校验位用于校验数据的正确性。
4.总线特性：485通信采用半双工通信方式，即发送和接收不能同时进行，但可以通过控制发送和接收的时间来实现全双工通信。
二、485通信案例解析考虑一个工业自动化系统，包括控制主机、传感器和执行器，需要通过485通信实现主机和外部设备的数据交换。
以下是一个简单的案例解析：1.系统拓扑结构该系统采用485总线结构，控制主机（主站）通过一个串口连接到总线上，传感器和执行器（从站）通过各自的接口连接到总线上，形成一个多机共享的通信网络。
2.数据帧结构主机和从站的数据交换使用标准的485数据帧结构，包含起始位、数据位、校验位和停止位。
主机发送数据时，先发送起始位，然后发送数据位，再发送校验位，最后发送停止位。
从站接收数据时，根据起始位进行同步，然后根据数据位解析数据。
3.通信规约该系统使用Modbus协议作为通信规约，Modbus协议是一种通用的工业通信协议，广泛应用于自动化领域。
主机和从站之间通过Modbus命令进行数据交换。
4.数据交换过程主机发送数据时，首先通过Modbus命令指定从站地址和操作类型，然后发送数据内容。
从站接收到数据后，根据Modbus命令解析数据，并执行相应的操作。
从站接收到数据后，可以通过发送响应数据给主机，告知操作结果。
5.系统特点该系统采用了485通信，具有较强的抗干扰能力，适用于工业环境中的噪声和干扰场景。
通过485总线结构，可以方便地扩展和管理多个设备，实现多机共享通信。
485总线协议
485总线协议简介485总线协议是一种常用的串行通信协议，用于在远距离通信中传输数据。
它可以实现多个设备之间的双向通信，具备高可靠性和抗干扰能力。
本文将介绍485总线协议的基本原理、通信方式以及应用案例。
基本原理485总线协议采用差分信号传输，即通过两根信号线来传输数据。
其中，一根线为A线，另一根线为B线。
通过在这两根线之间传输电压差来表示二进制数据。
当A线高电平，B线低电平时，表示逻辑1；当A线低电平，B线高电平时，表示逻辑0。
通过这种方式，485总线协议实现了数据的传输。
通信方式485总线协议支持两种主要的通信方式：半双工和全双工。
半双工通信在半双工通信中，数据的传输是单向的，即一次只能有一个设备发送数据，其他设备只能接收数据。
设备在发送数据之前必须先获取总线的控制权，然后开始发送数据。
其他设备在接收到数据后，可以进行相应的处理。
半双工通信适用于需要轮流发送数据的场景，如监控系统中的传感器数据采集。
全双工通信在全双工通信中，数据的传输是双向的，即多个设备可以同时发送和接收数据。
设备之间不需要获取控制权，可以自由地发送和接收数据。
全双工通信适用于需要设备之间实时交互的场景，如工业自动化系统中的控制指令传输。
应用案例485总线协议在各个领域都有广泛的应用。
下面将介绍几个典型的应用案例：工业自动化在工业自动化系统中，485总线协议被广泛应用于传感器和执行器之间的数据传输。
通过485总线，可以实现对温度、压力、流量等参数进行实时监控和控制。
工业自动化系统通常包括多个设备，通过485总线协议可以实现设备之间的高效通信，提高生产效率和质量。
楼宇自控楼宇自控系统是对大型建筑物进行智能化管理的重要手段。
485总线协议在楼宇自控系统中扮演了重要的角色。
通过485总线协议，可以实现对灯光、空调、安防等设备的集中控制和管理。
这样可以提高楼宇的能源利用率，降低运营成本。
环境监测环境监测系统通常需要监测大面积的环境参数，如气温、湿度、气体浓度等。
485总线工作原理
485总线工作原理
485总线是一种串行通信协议，用于在计算机系统、工业自动
化和控制系统等领域进行数据通信。
它的工作原理如下：
1. 物理层：485总线使用差分收发器来处理电信号。
发送方将
逻辑高电平表示为正电压，逻辑低电平表示为负电压。
接收方通过测量两个电压之间的差异来确定传输的电平。
这种差分传输方式可以提高信号的抗干扰能力和传输距离。
2. 帧结构：485总线使用帧结构来传输数据。
每个数据帧由起
始位、数据位、校验位和停止位组成。
起始位表示一个数据帧的开始，数据位存储数据，校验位用于验证数据的准确性，停止位表示一个数据帧的结束。
这种帧结构可以保证数据的可靠传输。
3. 主从模式：485总线采用主从模式进行通信。
主节点负责发
起通信并控制总线访问，从节点则负责接收和发送数据。
主节点通过发送请求帧来获取数据，从节点接收请求并发送响应帧来返回数据。
这种通信模式能够有效地协调数据的传输和控制。
4. 碰撞检测：485总线使用冲突检测机制来处理多节点同时发
送数据时可能产生的冲突。
当两个节点同时发送数据时，会检测到总线上电平的变化，从而判断发生了碰撞。
当检测到碰撞后，节点会停止发送数据并等待一段随机时间后重新尝试发送。
这种冲突检测机制可以提高总线的可靠性和容错性。
总的来说，485总线的工作原理包括差分信号传输、帧结构、
主从模式和碰撞检测。
这些原理共同作用于485总线系统中，实现了可靠的数据通信。
RS485通讯有什么特点,如何实现信号的收发控制？

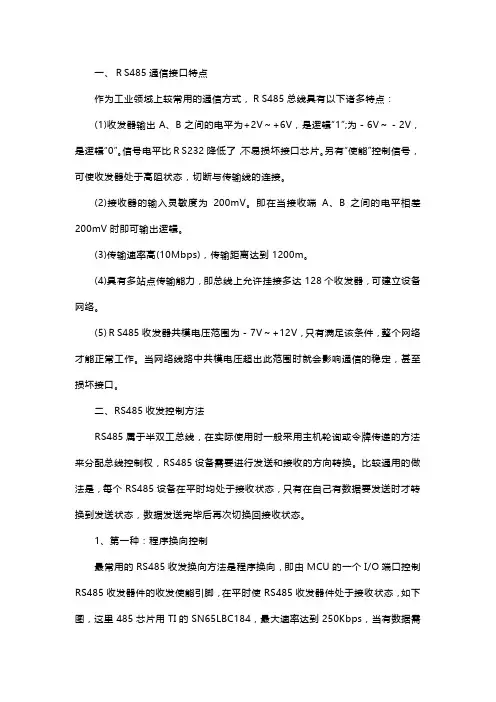

一、ＲS485通信接口特点作为工业领域上较常用的通信方式，ＲS485总线具有以下诸多特点：(1)收发器输出A、B之间的电平为+2V～+6V，是逻辑“1”;为－6V～－2V，是逻辑“0”。
信号电平比ＲS232降低了，不易损坏接口芯片。
另有“使能”控制信号，可使收发器处于高阻状态，切断与传输线的连接。
(2)接收器的输入灵敏度为200mV。
即在当接收端A、B之间的电平相差200mV时即可输出逻辑。
(3)传输速率高(10Mbps)，传输距离达到1200m。
(4)具有多站点传输能力，即总线上允许挂接多达128个收发器，可建立设备网络。
(5)ＲS485收发器共模电压范围为－7V～+12V，只有满足该条件，整个网络才能正常工作。
当网络线路中共模电压超出此范围时就会影响通信的稳定，甚至损坏接口。
二、RS485收发控制方法RS485属于半双工总线，在实际使用时一般采用主机轮询或令牌传递的方法来分配总线控制权，RS485设备需要进行发送和接收的方向转换。
比较通用的做法是，每个RS485设备在平时均处于接收状态，只有在自己有数据要发送时才转换到发送状态，数据发送完毕后再次切换回接收状态。
1、第一种：程序换向控制最常用的RS485收发换向方法是程序换向，即由MCU的一个I/O端口控制RS485收发器件的收发使能引脚，在平时使RS485收发器件处于接收状态，如下图，这里485芯片用TI的SN65LBC184，最大速率达到250Kbps，当有数据需要发送时，MCU将RS485收发器件引脚（网络RS485_EN2）置于发送状态，完成数据发送后，再把RS485收发器件切回接收状态。
这种方式简单易行，不需增加额外成本，这种方法很多人都会知道并且基本上都用的方法。
2、第二种：自动换向但是，当我们采用某种硬件平台的工控主板或核心板进行二次开发时，由于工控主板或核心板上没有预留出足够的I/O端口，使得RS485收发的程序换向方法无法实现。
RS485总线原理及维护

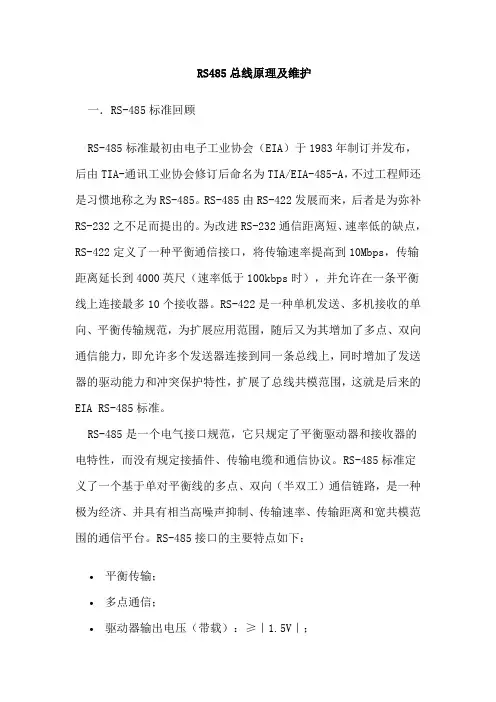

RS485总线原理及维护一．RS-485标准回顾RS-485标准最初由电子工业协会（EIA）于1983年制订并发布，后由TIA-通讯工业协会修订后命名为TIA/EIA-485-A，不过工程师还是习惯地称之为RS-485。
RS-485由RS-422发展而来，后者是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mbps，传输距离延长到4000英尺（速率低于100kbps时），并允许在一条平衡线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，为扩展应用范围，随后又为其增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，这就是后来的EIA RS-485标准。
RS-485是一个电气接口规范，它只规定了平衡驱动器和接收器的电特性，而没有规定接插件、传输电缆和通信协议。
RS-485标准定义了一个基于单对平衡线的多点、双向（半双工）通信链路，是一种极为经济、并具有相当高噪声抑制、传输速率、传输距离和宽共模范围的通信平台。
RS-485接口的主要特点如下：∙平衡传输；∙多点通信；∙驱动器输出电压（带载）：≥｜1.5V｜；∙接收器输入门限：±200mV；∙-7V至+12V总线共模范围；∙最大输入电流：1.0mA/-0.8mA（12Vin/-7Vin）；∙最大总线负载：32个单位负载（UL）；∙最大传输速率：10Mbps；∙最大电缆长度：4000英尺。
实际上可达 3000米。
∙RS-485接口在总线上是允许连接多达128个收发器。
即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。
因RS-485接口具有良好的抗噪声干扰性，长的传输距离和多站能力等上述优点就使其成为首选的串行接口。
因为RS485接口组成的半双工网络，一般只需二根连线，所以RS485接口均采用屏蔽双绞线传输。
485总线协议
485总线协议在现代工业自动化领域中，485总线协议是一种重要的通信协议。
它是指一种用于实现设备间数据传输的电气标准，被广泛应用于制造业、建筑自控系统、能源管理系统等领域。
本文将介绍485总线协议及其特点，并探讨其在工业自动化中的应用。
一、485总线协议的定义和基本原理485总线协议是指一种半双工串行通信协议，其采用差分信号传输方式，以传输多个节点间的数据。
与传统的RS-232协议相比，485总线协议具有更长的传输距离、更强的抗干扰能力和更高的传输速率。
其基本原理是通过发送方将数据转换为差分信号传输，接收方再将差分信号还原为数据。
二、485总线协议的特点1. 抗干扰能力强485总线协议采用差分信号传输方式，相对于单端信号，差分信号具有更高的抗干扰能力。
在工业环境中，存在各种电磁干扰和噪声，如电磁辐射、电源波动等，对于传统的单端信号来说，这些干扰很容易导致数据传输错误。
而采用485总线协议的差分信号能够有效抵抗这些干扰，使通信稳定可靠。
2. 传输距离远由于485总线协议采用差分信号传输，使得信号能够在长距离传输，一般可达1200米。
这使得485总线协议在工业自动化领域中得到广泛应用，能够满足大规模设备集中控制的需求。
3. 传输速率高485总线协议的传输速率灵活可调，根据实际需求可达到10Mbps，远高于传统的RS-232协议。
高速传输能够满足实时数据传输的需要，提高了工业自动化系统的响应速度和通信效率。
4. 支持多节点连接485总线协议能够实现多个节点之间的通信，并且只需要两根传输线，即A线和B线，极大地减少了系统的成本。
每个节点都有唯一的地址，通过地址识别将数据发送到相应的节点。
三、485总线协议在工业自动化中的应用1. 工业控制系统在工业自动化中，485总线协议被广泛应用于工业控制系统。
通过485总线协议，各种传感器、执行器和控制器能够实现数据的传输与交换，实现系统的数据采集、监控和控制。
2. 建筑自控系统在建筑自控系统中，485总线协议也起到了重要的作用。
485 总线 方案
485 总线方案引言485总线是一种常用的串行通信总线方案，适用于工业自动化、楼宇自控、集中计量、环境监测等领域。
本文将介绍485总线的基本原理、特点及其应用。
一、485总线的基本原理485总线是一种差分传输的串行通信总线，它可以同时实现多个设备之间的双向通信。
485总线采用了差分传输的方式，利用两根信号线（A线和B线）分别传输正负的电信号，以此来实现数据的传输。
485总线的传输方式为半双工，即同一时间只能有一个设备发送数据，其他设备处于接收状态。
通过差分传输的方式，485总线具有较好的抗干扰能力，能够在恶劣的工作环境中保持稳定的通信。
二、485总线的特点1.长距离传输：485总线可以实现长达1200米的距离传输，适用于分布式设备的远距离通信。
2.多设备通信：485总线可以支持多个设备之间的通信，最多可以连接128个设备。
3.抗干扰能力强：485总线采用差分传输方式，具有较好的抗干扰能力，适用于电磁环境复杂的工业场景。
4.通信速率调节：485总线支持多种通信速率，可以根据实际需求进行调节。
5.简单易用：485总线的设备连接简单，只需将各个设备通过终端电阻连接即可。
三、485总线的应用1. 工业自动化485总线广泛应用于工业自动化领域，可以用于连接PLC、变频器、传感器等设备，实现设备之间的数据传输和控制。
2. 楼宇自控485总线可用于楼宇自控系统，通过连接空调、照明、安防等设备，实现对楼宇内各种设备的集中管理和控制，提高能源利用效率。
3. 集中计量在数据采集和集中计量领域，485总线可以连接多个电表、水表、气表等仪表，实时采集各种用量数据，并进行集中管理和统计。
4. 环境监测485总线可用于环境监测系统中，通过连接温湿度传感器、气体传感器等设备，实时监测环境参数，并进行数据采集和分析。
四、485总线的优势和劣势1. 优势•长距离传输能力强，适用于分布式设备通信。
•抗干扰能力较好，适用于工业环境。
485自动收发原理
485自动收发原理485自动收发原理一、485总线概述485总线是一种串行通信协议，它是以RS-232为基础的一种通信协议。
它采用差分信号传输方式，可以在长距离、高噪声环境下进行可靠的数据传输。
因此，485总线广泛应用于工业自动化、楼宇自控等领域。
二、485自动收发原理1. 串行通信基础知识在介绍485自动收发原理之前，我们需要了解一些串行通信的基础知识。
串行通信是指将数据位逐个传输，每个数据位之间通过一个时钟信号进行同步。
在串行通信中，有两种常见的传输方式：同步传输和异步传输。
2. 485总线物理层在物理层上，485总线采用差分信号传输方式。
差分信号是指将两个相反的电平作为一个逻辑电平进行传输。
这样可以有效地抵消环境中的干扰信号。
3. 485总线数据链路层在数据链路层上，485总线采用了半双工通信方式。
这意味着同一时间内只能有一个设备发送数据，并且接收方必须等待发送方发送完毕后才能发送数据。
为了保证数据的可靠传输，485总线采用了差错检测和纠正技术。
4. 485自动收发原理485自动收发原理是指通过硬件电路实现自动切换发送和接收状态。
在发送数据时，控制器将数据写入发送缓冲器，并将控制信号置为发送状态。
此时，驱动电路会将缓冲器中的数据转换成差分信号进行传输。
在接收数据时，控制器将控制信号置为接收状态，并等待驱动电路传输的差分信号到达接收缓冲器。
此时，接收缓冲器会将差分信号转换成数字信号，并传递给控制器。
5. 485自动收发原理实现在实现485自动收发原理时，需要使用一些特殊的芯片或模块。
常见的有MAX485、ADM2483、SN75176等芯片或模块。
这些芯片或模块具有自动切换发送和接收状态的功能，并且支持半双工通信方式。
6. 485总线应用场景由于485总线具有长距离、高噪声环境下可靠传输的特点，因此广泛应用于工业自动化、楼宇自控、智能家居等领域。
例如，在工业自动化中，485总线可以用于PLC控制器与传感器、执行器之间的通信；在楼宇自控中，485总线可以用于空调、照明等设备的控制和监测；在智能家居中，485总线可以用于家庭安防、照明等场景的控制。
rs485工业总线标准
RS485总线是一种定义平衡数字多点系统中的驱动器和接收器的电气特性的标准，该标准由电信行业协会和电子工业联盟定义。
以下是RS485工业总线标准的详细介绍：
1.传输方式：RS485总线采用差分传输方式，通过平衡发送和差分接收来抑制共模干扰。
这种方式使得RS485总线具有较高的抗干扰能力和传输距离。
2.传输距离：在理想情况下，RS485总线的最大传输距离可以达到1200米。
然而，实际应用中，由于线缆的阻抗、线缆的长度、终端电阻等因素的影响，传输距离可能会有所降低。
3.节点数量：RS485总线可以支持多个节点，最多可以挂接32个节点。
每个节点都有一个唯一的地址，可以通过地址来识别和访问。
4.通信速率：RS485总线支持多种通信速率，从9.6kbps 到11
5.2kbps。
通信速率可以根据实际需求进行选择，以满足不同的应用场景。
5.电气特性：RS485总线采用差分信号传输方式，因此对电气特性的要求比较严格。
需要使用双绞线作为传输线，并且需要保证线缆的阻抗匹配，以避免信号的反射和失真。
6.连接方式：RS485总线可以采用串联方式连接多个节点，也可以采用并联方式连接多个节点。
串联方式适用于节点数量较少的情况，而并联方式适用于节点数量较多的情况。
7.可靠性：为了提高RS485总线的可靠性，可以采用一些措施，如增加终端电阻、使用屏蔽电缆等。
此外，还可以通过冗余设计、故障检测和恢复等功能来提高系统的可靠性。
总之，RS485工业总线标准是一种广泛应用于工业环境中的通信总线标准，具有传输距离远、节点数量多、通信速率灵活等优点。
485总线原理
485总线原理485总线是一种串行通信总线标准，常用于工业控制领域。
它具有传输距离远、抗干扰能力强、接线简单等特点，因此在工业自动化控制系统中得到广泛应用。
本文将介绍485总线的原理及其在工业控制系统中的应用。
485总线采用差分信号传输，即使用两条信号线进行数据传输，一条线传输高电平信号，另一条线传输低电平信号。
这种传输方式可以有效抵抗外界干扰，使得485总线在工业环境中具有良好的抗干扰能力。
此外，485总线支持多机共享，即多个设备可以通过同一条总线进行通信，这为工业控制系统的构建提供了便利。
在485总线中，通信设备分为主站和从站两种类型。
主站负责发送指令和控制信息，而从站负责接收指令并执行相应的操作。
主站和从站之间的通信是通过485总线进行的，主站发送的数据经过总线传输到从站，从站接收后进行相应的处理。
这种分布式的通信方式使得工业控制系统更加灵活和可靠。
485总线的工作原理是通过发送方发送数据，接收方接收数据，并进行相应的处理。
在发送数据时，发送方将要发送的数据转换成电信号，通过485总线发送出去；在接收数据时，接收方接收到电信号后将其转换成可识别的数据，并进行相应的处理。
整个过程中，需要保证发送方和接收方的通信协议一致，以确保数据的正确传输和处理。
在工业控制系统中，485总线被广泛应用于各种设备之间的通信，如传感器、执行器、PLC等。
通过485总线，这些设备可以实现相互之间的数据交换和控制指令传输，从而实现整个系统的协调工作。
同时，485总线还可以实现远程监控和控制，使得工业控制系统更加智能化和便捷化。
总的来说，485总线作为一种串行通信总线标准，在工业控制系统中发挥着重要作用。
它具有传输距离远、抗干扰能力强、接线简单等特点，适用于工业环境中的数据通信和控制。
通过对485总线的深入了解和应用，可以使工业控制系统更加稳定、可靠和高效。
485通讯原理
485通讯原理随着现代工业的不断发展，工业自动化成为了一个不可或缺的部分。
在工业自动化中，通讯技术起到了至关重要的作用。
而485通讯技术则是工业自动化中最常用的通讯技术之一。
485通讯技术是一种串行通讯技术，它的特点是可以实现多点通讯。
它采用差分信号传输，可以有效地抵抗干扰。
因此，485通讯技术被广泛应用于工业自动化控制系统中，如PLC、DCS、仪表等。
485通讯技术的工作原理如下：在485总线上，每个节点都有一个唯一的地址。
当一个节点需要发送数据时，它会将数据通过差分信号传输到总线上。
其他节点会根据地址识别出这个数据包是否是发给自己的。
如果是，节点就会接收数据并进行处理。
如果不是，节点就会忽略这个数据包。
在485通讯技术中，数据传输的速率非常重要。
通常情况下，485通讯技术的传输速率可以达到115200bps。
这个速率足以满足工业自动化控制系统的要求。
除了速率外，通讯的可靠性也是485通讯技术的一个重要特点。
在485通讯技术中，数据传输的可靠性主要体现在以下几个方面：1. 差分信号传输：485通讯技术采用差分信号传输，可以有效地抵抗干扰。
这使得485通讯技术在工业环境中表现出了很好的抗干扰能力。
2. 自动重传机制：在数据传输过程中，如果发生了错误，485通讯技术会自动进行重传，确保数据的可靠传输。
3. 多点通讯：485通讯技术可以实现多点通讯，这意味着多个节点可以同时进行通讯，提高了通讯的效率和可靠性。
总的来说，485通讯技术在工业自动化控制系统中的应用越来越广泛。
它的高速传输和可靠性使得它成为了工业自动化控制系统中不可或缺的一部分。
同时，随着技术的不断发展，485通讯技术也在不断地完善和优化，为工业自动化控制系统的发展提供了强有力的支持。
485总线原理 -回复
485总线原理-回复什么是485总线原理？485总线原理是一种用于串行通信的通信协议，它能够实现多个设备之间进行数据的传输。
485总线原理广泛应用于工业自动化领域，在设备之间传输各种控制命令和数据。
它具有传输距离远、可靠性高、抗干扰能力强等特点，逐渐取代了传统的232和422串口通信协议。
485总线原理的基本概念1. 主从模式：485总线通信中，有一个主设备和多个从设备。
主设备负责发起通信请求，而从设备则负责接收请求并返回所需数据。
2. 差分信号：485总线使用差分信号进行通信。
简单来说，就是将发送的电压信号通过正负两个导线进行传输。
正导线传输正电压信号，而负导线传输负电压信号。
通过差分信号的方式，485总线能够大大提高通信的抗干扰能力。
3. 多主设备：485总线允许多个主设备同时存在，通过总线冲突检测和优先级设置来实现通信的顺序和优先级。
485总线原理的通信流程1. 主设备发送请求：主设备向总线发送一个请求命令，并等待从设备的响应。
2. 从设备响应：从设备接收到主设备的请求后，进行相应的处理，并将所需数据返回给主设备。
3. 主设备接收数据：主设备接收从设备返回的数据，并进行相关处理。
4. 通信结束：通信结束后，主设备释放总线，其他主设备有机会发送请求。
485总线原理的注意事项1. 电缆选择：由于485总线原理使用差分信号进行通信，所以电缆的选择非常重要。
一般情况下，采用双绞线作为485总线的传输介质。
2. 终端电阻：在485总线通信的两端需要设置终端电阻，以提高通信的可靠性和抗干扰能力。
3. 总线长度：485总线的传输距离与传输速率有关，一般来说，总线长度越长，传输速率越低。
4. 时序控制：在485总线通信中，需要设置适当的时序控制，以保证主从设备之间的通信顺利进行。
总结485总线原理是一种实现多设备间数据传输的通信协议，它具有传输距离远、可靠性高、抗干扰能力强等特点。
通过差分信号的方式，485总线能够提高通信的抗干扰能力，逐渐取代了传统的串口通信协议。
rs485总线工作原理
rs485总线工作原理RS485总线是一种串行通信协议，用于在远距离、高干扰环境下传输数据。
在很多工业自动化系统中，RS485总线应用十分广泛，尤其是在工控领域。
RS485总线的工作原理如下：1. RS485总线结构RS485总线结构一般包括主控制器和从节点。
主控制器负责控制和管理整个系统的通信，而从节点则用于接收和发送数据。
在RS485总线中，主从节点之间通过一个双绞线传输信号，该信号以平衡回路方式传输。
2. 差分信号在RS485总线中，传送的是差分信号。
差分信号是由两个相邻的信号线构成的一对线路，当信号传输时，其中一个线路发射正向信号，而另一个线路发射反向信号。
接收端采用差分方式对信号进行解码，可以有效减小外界干扰的影响，提高信号的可靠性和稳定性。
3. 线路长度和传输速率的选择RS485总线的线路长度和传输速率的选择关系十分密切。
一般来说，线路长度越短，传输速率可以越高；而线路长度越长，则传输速率要相应降低。
这是由信号传输的特性决定的，RS485总线最长的传输距离可以达到1200米，但在实际应用中，建议不超过1000米，具体应由具体情况而定。
4. 总线终端控制在RS485总线中，总线终端控制十分重要。
总线终端控制以线缆两端为界，由主控制器和从节点分别接入总线，并通过终端电阻进行控制。
总线中最多只能存在两个终端电阻。
当主控制器发送一个命令时，从节点接收到该命令并做出响应后，主控制器会在一定时间内关闭命令信号，此时从节点必须确保命令信号已被完全接收并撤销响应。
如果从节点没有完全接收信号或没有及时撤销响应，总线的状态可能会出现错误。
5. 总结RS485总线是一种高可靠性、高抗干扰能力的串行通信协议，适用于在远距离和高干扰环境下进行数据通信。
要在实际应用中充分利用RS485总线的优势，需要掌握RS485总线的工作原理，了解线路长度和传输速率的选择关系，掌握总线终端控制等重要知识点。
6. 电气特性RS485总线的电气特性也是其能够实现高可靠性和高性能的重要原因。
485总线资料
485总线一、什么是485总线RS485采用差分信号负逻辑,+2V〜_6V表示“0”,-6V〜-2V表示“1”。
RS485现在多采用的是两线制接线方式,这种接线方式为总线式拓朴结构在同一总线上最多可以挂接32个结点。
在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。
很多情况下，连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。
而忽略了信号地的连接，这种连接方法在许多场合是能正常工作的，但却埋下了很大的隐患，这有二个原因：(1)共模干扰问题：RS-485接口采用差分方式传输信号方式，并不需要相对于某个参照点来检测信号，系统只需检测两线之间的电位差就可以了。
但人们往往忽视了收发器有一定的共模电压范围,RS-485收发器共模电压范围为-7〜+12V,只有满足上述条件，整个网络才能正常工作。
当网络线路中共模电压超出此范围时就会影响通信的稳定可靠,甚至损坏接口。
(2)EMI问题：发送驱动器输出信号中的共模部分需要一个返回通路,如没有一个低阻的返回通道(信号地),就会以辐射的形式返回源端,整个总线就会像一个巨大的天线向外辐射电磁波。
二、关于485总线的几个概念:匹配电阻在RS485组网过程中另一个需要主意的问题是终端负载电阻问题,在设备少距离短的情况下不加终端负载电阻整个网络能很好的工作但随着距离的增加性能将降低。
理论上,在每个接收数据信号的中点进行采样时,只要反射信号在开始采样时衰减到足够低就可以不考虑匹配。
但这在实际上难以掌握,美国MAXIM 公司有篇文章提到一条经验性的原则可以用来判断在什么样的数据速率和电缆长度时需要进行匹配：当信号的转换时间(上升或下降时间)超过电信号沿总线单向传输所需时间的3倍以上时就可以不加匹配。
一般终端匹配采用终端电阻方法,RS-485应在总线电缆的开始和末端都并接终端电阻。
终接电阻在RS-485网络中取1200。
相当于电缆特性阻抗的电阻，因为大多数双绞线电缆特性阻抗大约在100〜1200。
485总线原理
485总线原理
485总线是一种串行通信总线，它是应用广泛的一种通信协议，适用于工业控
制领域。
485总线采用差分信号传输，具有抗干扰能力强、传输距离远、通信速率
高等特点，因此在工业自动化控制系统中得到了广泛的应用。
485总线的原理主要包括物理层、数据链路层和应用层三个部分。
首先是物理层，485总线采用了差分信号传输，即在传输数据时，同时传输正
负两个信号，这样可以有效抵抗外部干扰。
485总线的物理层标准规定了传输线路
的特性阻抗、传输距离等参数，保证了信号的稳定传输。
其次是数据链路层，485总线采用半双工通信方式，即数据的双向传输是分时
进行的，同一时间内只能进行一方的数据传输。
数据链路层主要负责数据的传输和接收，采用了差分信号传输和数据包的格式，保证了数据的可靠传输。
最后是应用层，485总线的应用层协议规定了数据的格式、传输的规则等，保
证了数据的正确解析和处理。
在485总线的应用层协议中，通常会包含地址识别、数据校验、命令解析等内容，以保证数据的正确传输和处理。
485总线的工作原理可以简单概括为，数据从发送端经过物理层的差分信号传输，到达接收端后经过数据链路层的解析和处理，最终在应用层完成数据的处理和应用。
总的来说，485总线的原理是基于差分信号传输的串行通信协议，通过物理层、数据链路层和应用层的协同工作，实现了工业控制系统中的数据传输和通信。
485
总线具有抗干扰能力强、传输距离远、通信速率高等特点，因此在工业自动化领域得到了广泛的应用。
以上就是485总线的原理，希望对你有所帮助。
485工作原理
485工作原理485总线是一种用于多个设备之间进行通信的串行通信协议。
它可以将多个设备连接到一个共享的总线线路上，实现设备之间的数据传输。
工作原理如下：1. 电气特性：485总线使用差分信号来传输数据，其中一个线路（A）携带正向信号，另一个线路（B）携带反向信号。
差分信号可以提高抗干扰性能，使485总线适用于工业环境。
2. 线路结构：485总线可以采用点对点结构或多点结构。
在点对点结构中，两个设备直接连接。
在多点结构中，多个设备串联在总线线路上。
3. 总线控制：485总线使用主从通信模式，其中一个设备充当主设备，负责控制总线上的通信。
其他设备则充当从设备，根据主设备的指令来进行数据传输。
4. 传输方式：485总线采用半双工传输方式，即一个设备在发送数据时不能接收数据，一个设备在接收数据时不能发送数据。
这意味着设备之间的通信需要进行时分复用。
5. 数据传输：数据传输通过发送和接收数据帧来实现。
数据帧包括起始位、数据位、校验位和停止位，用于标识数据的开始和结束，并进行错误检测。
6. 点对点通信：在点对点结构中，主设备向从设备发送数据帧，并等待从设备的响应。
从设备在接收到数据后进行解析，并发出响应数据帧。
7. 多点通信：在多点结构中，主设备通过广播方式向所有从设备发送数据帧。
从设备在接收到数据后进行解析，并判断是否需要响应。
总的来说，485总线通过差分信号、点对点或多点结构、主从通信模式、半双工传输方式以及数据帧的发送和接收来实现设备之间的数据传输。
它具有较高的抗干扰性能和较远的传输距离，适用于工业环境中的数据通信。
485总线技术
485总线技术当前自动控制系统中常用的网络，如现场总线CAN、Profibus、INTERBUS-S以及ARCNet的物理层都是基于RS-485的总线进行总结和研究。
一、EIARS-485标准在自动化领域，随着分布式控制系统的发展，迫切需要一种总线能适合远距离的数字通信。
在RS-422标准的基础上，EIA研究出了一种支持多节点、远距离和接收高灵敏度的RS-485总线标准。
RS-485标准采有用平衡式发送，差分式接收的数据收发器来驱动总线，具体规格要求：接收器的输入电阻RIN≥12kΩ驱动器能输出±7V的共模电压输入端的电容≤50pF在节点数为32个，配置了120Ω的终端电阻的情况下，驱动器至少还能输出电压1.5V（终端电阻的大小与所用双绞线的参数有关）接收器的输入灵敏度为200mV（即（V+）-（V-）≥0.2V，表示信号“0”；（V+）-（V-）≤-0.2V，表示信号“1”）因为RS-485的远距离、多节点（32个）以及传输线成本低的特性，使得EIARS-485成为工业应用中数据传输的首选标准。
影响RS-485总线通讯速度和通信可靠性的三个因素1、在通信电缆中的信号反射在通信过程中，有两种信号因导致信号反射：阻抗不连续和阻抗不匹配。
例如，由实验测得2.5MHz的入射信号正弦波的峰-峰值为+5V，反射信号的峰-峰值为+0.297V，则该通讯电缆在2.5MHz的通讯速率时，它的反射衰减因子为：RAF=20lg(0.297/2.5)=-24.52dB要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。
在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。
在通讯线路中，如何通过加偏置电阻提高通讯可*性的原理，后面将做详细介绍。
2、在通讯电缆中的信号衰减第二个影响信号传输的因素是信号在电缆的传输过程中衰减。
一条传输电缆可以把它看出由分布电容、分布电感和电阻联合组成的等效电路。

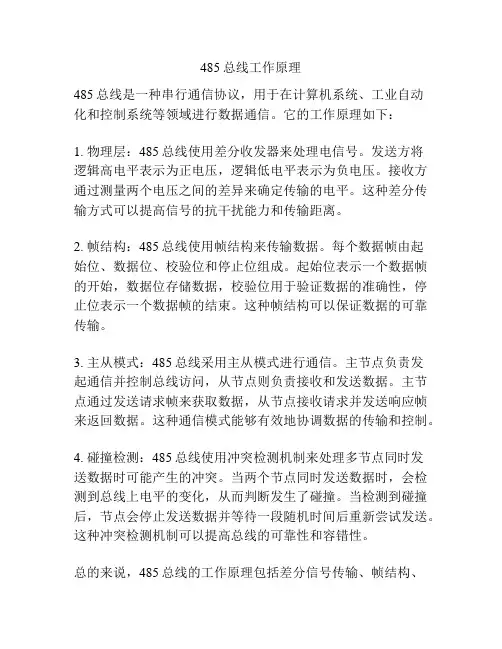

485总线工作原理
485总线工作原理485总线是一种常用的通信协议，用于在工业控制系统中传输数据。
它采用差分传输方式，通过两根线（A线和B线）来传输数据信号。
其中，A线为正向传输线，B线为反向传输线。
在485总线系统中，数据的传输是基于主从结构进行的。
主设备负责发起通信请求，而从设备则被动地接收和发送数据。
通信过程中，主设备首先发送一个起始信号，即一个高电平的信号，这个信号告诉从设备通信即将开始。
然后，主设备发送一系列的数据位，每个数据位由一个低电平和一个高电平组成。
从设备在接收到每个数据位后会发送一个确认信号，表示已成功接收数据。
最后，主设备发送一个终止信号，即一个低电平的信号，表示通信结束。
在485总线中，数据的传输是通过差分信号实现的。
差分信号是指同时在A线和B线上传输的两个信号，它们之间的电压差被作为数据信号进行识别。
当A线为高电平，B线为低电平时，表示传输的是逻辑1；当A线为低电平，B线为高电平时，表示传输的是逻辑0。
通过这种差分传输方式，485总线能够有效地抵抗电磁干扰，提高通信的可靠性。
除了差分传输方式外，485总线还采用了多主设备的架构。
这意味着多个主设备可以同时接入总线，并且能够互相协调地对从设备进行通信。
在通信过程中，每个主设备都有一个唯一的地址，通过地址可以确定通信的对象。
当多个主设备同时发送数据时，总线上会发生冲突，为了解决这个问题，485总线采用了仲裁机制，通过判别总线上的电平来确定哪个主设备能够继续发送数据。
这样可以保证通信的顺序和可靠性。
总的来说，485总线通过差分传输方式和多主设备的架构实现了高可靠性的数据通信。
它被广泛应用于工业控制系统中，可以用来连接各种类型的传感器、执行器和其他设备，实现数据的传输和控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
