CAD快捷命令左手键

合集下载

全部CAD左手键快捷命令表

全部CAD左手键快捷命令表

全部CAD左手键快捷命令表A *arc 创建圆弧AD *attedit 改变属性信息AA *area 计算对象或指定区域的面积和周长AG *align 将对象与其他对象对齐AP *appload 加载或卸载应用程序AR *array 阵列AT *matchprop 将选定对象的特性应用到其他对象ATT *attdef创建属性定义AV *dsviewer鸟瞰视图B *block创建块BD *boundary从封闭区域创建面域或多段线BR *break打断选定对象C *circle创建圆CA *cal计算算术和几何表达式CC *copy复制对象CF *chamfer为对象的边加倒角CT *cutclip剪切图形CR *color设置新对象的颜色D *dimstyle创建和修改标注样式DA *dimangular创建角度标注DB *dimbaseline从上一个标注或选定标注的基线处创建标注DC *dimordinate创建坐标点标注DD *dimdiameter创建圆和圆弧的直径标注DE *dimlinear创建线性标注DG *dimaligned创建对齐线性标注DR *dimradius创建圆和圆弧的半径标注DT *dist测量两点之间的距离和角度DV *dview定义平行投影或透视视图DZ *leader创建连结注释与几何特征的引线E *erase从图形中删除对象ED *ddedit编辑文字、标注文字、属性定义和特征控制框ES *ellipse创建椭圆EG *lengthen修改对象的长度和圆弧的包含角EX *extend延伸对象ER *layer管理图层和图层特性EE *linetype加载、设置和修改线型F *fillet倒圆角FC *polygon创建闭合的等边多段线FD *open打开现有的图形文件FE *export以其他文件格式输出FF *line创建直线段FFF mline多线FG *pline创建二维多段线FGE *pedit编辑多段线和三维多边形网格FW *lweith设置线宽、线宽显示选项线宽单位FS *offset偏移FT *filter为对象选择创建过滤器FV *move移动对象FX *properties控制现有对象的特性G *group对象编组R *pan在当前视口中移动视图RW *redraw刷新当前视口中的显示RA *ray画射线RD *redo撤销前面UNDO 或 U 命令的效果RE *regen从当前视口重生成整个图形REE *rename修改对象名REC *rectang绘制矩形多段线RT *rotate旋转RR *render渲染SA *saveas另存为SV *save保存SC *scale按比例放大或缩小对象SD *ddselect选项设置SS *hatch用无关联填充图案填充区域ST *style创建、修改或设置命名文字样式T *trim修剪对象TB *toolbar显示、隐藏和自定义工具栏TE *tolerance创建形位公差TT *text创建单行文字对象TTT *mtext 创建多行文字对象V *undo撤消命令VV *units控制坐标和角度的显示格式并确定精度W *wblock将对象或块写入新的图形文件WW *mirror镜像WE *wedge创建三维实体并使其倾斜面沿X轴方向X *explode将合成对象分解成它的部件对象XA *xattach将外部参照附着到当前图形XB *xbind将外部参照依赖符号绑定到当前图形中XC *xclip定义外部参照或块剪裁边界,并且设置前剪裁面和后剪裁面XX *xline创建无限长的直线(即参照线)Z *zoom放大或缩小视图中对象的外观尺寸ZA *zoomall缩放全部ZD *zoomdynamic动态缩放ZE *zoomextents缩放范围。

最常用的“左手键”快捷命令表,CAD高手都知道!

最常用的“左手键”快捷命令表,CAD高手都知道!

最常用的“左手键”快捷命令表,CAD高手都知道!
“左手键”使用口诀:左手键盘,右手鼠标,眼睛看屏幕。

严格按照要求多练!多练!多练!
在AutoCAD中所谓的“左手键”其实就是左手敲打左边键盘的快捷命令,主要以:QWERTASDFGZXCVB十五个字母键及空格键来完成。

实际绘图的时候经常会需要输入尺寸,因为数字键在右边,所以还是用右手来输入比较方便些。

将右手从鼠标移动到数字键盘上,动作幅度也不是很大,也不会很累。

常用“左手键”快捷命令表
以上便是比较常用的“左手键”快捷键了。

同时快捷键适用在迅捷CAD编辑器(专业版)中,觉得AutoCAD安装起来比较麻烦,安装包太大的朋友可以试试。

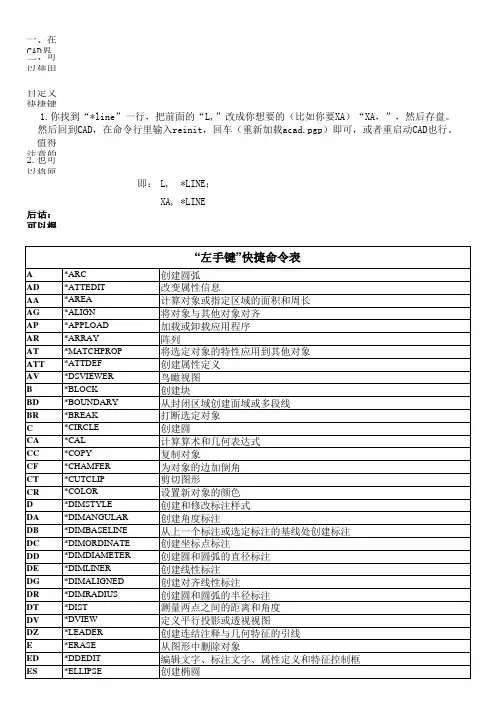

CAD左手快捷键

CAD左手快捷键

一、在CAD界面下按菜单:[工具]--[自定义]--[编辑程序参数],CAD会自动打开acad.pgp文件。

二、可以使用下面列表中的命令,来定义要使用的左手快捷键。

自定义快捷键的方法:
1.你找到“*line”一行,把前面的“L,”改成你想要的(比如你要XA)“XA,”,然后存盘。

然后回到CAD,在命令行里输入reinit,回车(重新加载acad.pgp)即可,或者重启动CAD也行。

值得注意的是自定义的字母"XA",在acad.pgp文件中没有重复的快捷命令,不然会发生冲突!
2.也可以将原始命令保留,另外添加一个自定义的命令(如下)
即: L, *LINE;
XA, *LINE
后话:可以根据自己的习惯修改快捷键,形成一套自己专属的命令,真的可以事半功倍哟!。

auto CAD左手键快捷键命令

auto CAD左手键快捷键命令

“左手键”快捷命令表A *ARC 创建圆弧AD *ATTEDIT 改变属性信息AA *AREA 计算对象或指定区域的面积和周长AG *ALIGN 将对象与其他对象对齐AP *APPLOAD 加载或卸载应用程序AR *ARRAY 阵列AT *MATCHPROP 将选定对象的特性应用到其他对象ATT *ATTDEF 创建属性定义AV *DSVIEWER 鸟瞰视图B *BLOCK 创建块BD *BOUNDARY 从封闭区域创建面域或多段线BR *BREAK 打断选定对象C *CIRCLE 创建圆CA *CAL 计算算术和几何表达式CC *COPY 复制对象CF *CHAMFER 为对象的边加倒角CT *CUTCLIP 剪切图形CR *COLOR 设置新对象的颜色D *DIMSTYLE 创建和修改标注样式DA *DIMANGULAR 创建角度标注DB *DIMBASELINE 从上一个标注或选定标注的基线处创建标注DC *DIMORDINATE 创建坐标点标注DD *DIMDIAMETER 创建圆和圆弧的直径标注DE *DIMLINER 创建线性标注DG *DIMALIGNED 创建对齐线性标注DR *DIMRADIUS 创建圆和圆弧的半径标注DT *DIST 测量两点之间的距离和角度DV *DVIEW 定义平行投影或透视视图DZ *LEADER 创建连结注释与几何特征的引线E *ERASE 从图形中删除对象ED *DDEDIT 编辑文字、标注文字、属性定义和特征控制框ES *ELLIPSE 创建椭圆EG *LENGTHEN 修改对象的长度和圆弧的包含角EX *EXTEND 延伸对象ER *LAYER 管理图层和图层特性EE *LINETYPE 加载、设置和修改线型F *FILLET 倒圆角FC *POLYGON 创建闭合的等边多段线FD *OPEN 打开现有的图形文件FE *EXPORT 以其他文件格式输出FF *LINE 创建直线段FG *PLINE 创建二维多段线FGE *PEDIT 编辑多段线和三维多边形网格FW *LWEITH 设置线宽、线宽显示选项线宽单位FS *OFFSET 偏移FT *FILTER 为对象选择创建过滤器FV *MOVE 移动对象FX *PROPERTIES 控制现有对象的特性G *GROUP 对象编组R *PAN 在当前视口中移动视图RW *REDRAW 刷新当前视口中的显示RA *RAY 画射线RD *REDO 撤销前面UNDO 或 U 命令的效果RE *REGEN 从当前视口重生成整个图形REE *RENAME 修改对象名REC *RECTANG 绘制矩形多段线RT *ROTATE 旋转RR *RENDER 渲染SA *SAVEAS 另存为SV *SAVE 保存SC *SCALE 按比例放大或缩小对象SD *DDSELECT 选项设置SS *HATCH 用无关联填充图案填充区域ST *STYLE 创建、修改或设置命名文字样式T *TRIM 修剪对象TB *TOOLBAR 显示、隐藏和自定义工具栏TE *TOLERANCE 创建形位公差TT *TEXT 创建单行文字对象TTT *MTEXT 创建多行文字对象V *UNDO 撤消命令VV *UNITS 控制坐标和角度的显示格式并确定精度W *WBLOCK 将对象或块写入新的图形文件WW *MIRROR 镜像WE *WEDGE 创建三维实体并使其倾斜面沿X轴方向X *EXPLOPE 将合成对象分解成它的部件对象XA *XATTACH 将外部参照附着到当前图形XB *XBIND 将外部参照依赖符号绑定到当前图形中XC *XCLIP 定义外部参照或块剪裁边界,并且设置前剪裁面和后剪裁面XX *XLINE 创建无限长的直线(即参照线)Z *ZOOM 放大或缩小视图中对象的外观尺寸ZA *ZOOMALL 缩放全部ZD *ZOOMDYNAMIC 动态缩放ZE *ZOOMEXTENTS 缩放范围最常用“左手键”快捷命令表A *ARC 创建圆弧AD *ATTEDIT 改变属性信息AG *ALIGN 将对象与其他对象对齐AR *ARRAY 阵列B *BLOCK 创建块BR *BREAK 打断选定对象C *CIRCLE 创建圆CA *CAL 计算算术和几何表达式CC *COPY 复制对象CF *CHAMFER 为对象的边加倒角D *DIMSTYLE 创建和修改标注样式DA *DIMANGULAR 创建角度标注DD *DIMDIAMETER 创建圆和圆弧的直径标注DE *DIMLINER 创建线性标注DG *DIMALIGNED 创建对齐线性标注DR *DIMRADIUS 创建圆和圆弧的半径标注E *ERASE 从图形中删除对象ES *ELLIPSE 创建椭圆EX *EXTEND 延伸对象F *FILLET 倒圆角FC *POLYGON 创建闭合的等边多段线FF *LINE 创建直线段FS *OFFSET 偏移FV *MOVE 移动对象R *PAN 在当前视口中移动视图RA *RAY 画射线RD *REDO 撤销前面UNDO 或 U 命令的效果REC *RECTANG 绘制矩形多段线RT *ROTATE 旋转SC *SCALE 按比例放大或缩小对象SD *DDSELECT 选项设置T *TRIM 修剪对象V *UNDO 撤消命令WW *MIRROR 镜像XX *XLINE 创建无限长的直线(即参照线)Z *ZOOM 放大或缩小视中对象的外观尺寸ZA *ZOOMALL 缩放全部ZD *ZOOMDYNAMIC 动态缩放ZE *ZOOMEXTENTS 缩放范围其他“左手键”快捷命令表AA *AREA 计算对象或指定区域的面积和周长AP *APPLOAD 加载或卸载应用程序AT *MATCHPROP 将选定对象的特性应用到其他对象ATT *ATTDEF 创建属性定义AV *DSVIEWER 鸟瞰视图BD *BOUNDARY 从封闭区域创建面域或多段线CT *CUTCLIP 剪切图形CR *COLOR 设置新对象的颜色DB *DIMBASELINE 从上一个标注或选定标注的基线处创建标注DC *DIMORDINATE 创建坐标点标注DT *DIST 测量两点之间的距离和角度DV *DVIEW 定义平行投影或透视视图DZ *LEADER 创建连结注释与几何特征的引线ED *DDEDIT 编辑文字、标注文字、属性定义和特征控制框EG *LENGTHEN 修改对象的长度和圆弧的包含角ER *LAYER 管理图层和图层特性EE *LINETYPE 加载、设置和修改线型FD *OPEN 打开现有的图形文件FE *EXPORT 以其他文件格式输出FG *PLINE 创建二维多段线FGE *PEDIT 编辑多段线和三维多边形网格FW *LWEITH 设置线宽、线宽显示选项线宽单位FT *FILTER 为对象选择创建过滤器FX *PROPERTIES 控制现有对象的特性G *GROUP 对象编组RW *REDRAW 刷新当前视口中的显示RE *REGEN 从当前视口重生成整个图形REE *RENAME 修改对象名RR *RENDER 渲染SA *SAVEAS 另存为SV *SAVE 保存SS *HATCH 用无关联填充图案填充区域ST *STYLE 创建、修改或设置命名文字样式TB *TOOLBAR 显示、隐藏和自定义工具栏TE *TOLERANCE 创建形位公差TT *TEXT 创建单行文字对象TTT *MTEXT 创建多行文字对象VV *UNITS 控制坐标和角度的显示格式并确定精度W *WBLOCK 将对象或块写入新的图形文件WW *MIRROR 镜像WE *WEDGE 创建三维实体并使其倾斜面沿X轴方向X *EXPLOPE 将合成对象分解成它的部件对象XA *XATTACH 将外部参照附着到当前图形XB *XBIND 将外部参照依赖符号绑定到当前图形中XC *XCLIP 定义外部参照或块剪裁边界,并且设置前剪裁面和后剪裁面。

CAD“左手键”快捷命令表

CAD“左手键”快捷命令表

CAD“左手键”快捷命令表A *ARC 创建圆弧AD *ATTEDIT 改变属性信息AA *AREA 计算对象或指定区域的面积和周长AG *ALIGN 将对象与其他对象对齐AP *APPLOAD 加载或卸载应用程序AR *ARRAY 阵列AT *MATCHPROP 将选定对象的特性应用到其他对象ATT *ATTDEF 创建属性定义AV *DSVIEWER 鸟瞰视图B *BLOCK 创建块BD *BOUNDARY 从封闭区域创建面域或多段线BR *BREAK 打断选定对象C *CIRCLE 创建圆CA *CAL 计算算术和几何表达式CC *COPY 复制对象CF *CHAMFER 为对象的边加倒角CT *CUTCLIP 剪切图形CR *COLOR 设置新对象的颜色D *DIMSTYLE 创建和修改标注样式DA *DIMANGULAR 创建角度标注DB *DIMBASELINE 从上一个标注或选定标注的基线处创建标注DC *DIMORDINATE 创建坐标点标注DD *DIMDIAMETER 创建圆和圆弧的直径标注DE *DIMLINEAR 创建线性标注DG *DIMALIGNED 创建对齐线性标注DR *DIMRADIUS 创建圆和圆弧的半径标注DT *DIST 测量两点之间的距离和角度DV *DVIEW 定义平行投影或透视视图DZ *LEADER 创建连结注释与几何特征的引线E *ERASE 从图形中删除对象ED *DDEDIT 编辑文字、标注文字、属性定义和特征控制框ES *ELLIPSE 创建椭圆EG *LENGTHEN 修改对象的长度和圆弧的包含角EX *EXTEND 延伸对象ER *LAYER 管理图层和图层特性EE *LINETYPE 加载、设置和修改线型F *FILLET 倒圆角FC *POLYGON 创建闭合的等边多段线FD *OPEN 打开现有的图形文件FE *EXPORT 以其他文件格式输出FF *LINE 创建直线段FG *PLINE 创建二维多段线FGE *PEDIT 编辑多段线和三维多边形网格FW *LWEITH 设置线宽、线宽显示选项线宽单位FS *OFFSET 偏移FT *FILTER 为对象选择创建过滤器FV *MOVE 移动对象FX *PROPERTIES 控制现有对象的特性G *GROUP 对象编组R *PAN 在当前视口中移动视图RW *REDRAW 刷新当前视口中的显示RA *RAY 画射线RD *REDO 撤销前面UNDO 或 U 命令的效果RE *REGEN 从当前视口重生成整个图形REE *RENAME 修改对象名REC *RECTANG 绘制矩形多段线RT *ROTATE 旋转RR *RENDER 渲染SA *SAVEAS 另存为SV *SAVE 保存SC *SCALE 按比例放大或缩小对象SD *DDSELECT 选项设置SS *HATCH 用无关联填充图案填充区域ST *STYLE 创建、修改或设置命名文字样式T *TRIM 修剪对象TB *TOOLBAR 显示、隐藏和自定义工具栏TE *TOLERANCE 创建形位公差TT *TEXT 创建单行文字对象TTT *MTEXT 创建多行文字对象V *UNDO 撤消命令VV *UNITS 控制坐标和角度的显示格式并确定精度W *WBLOCK 将对象或块写入新的图形文件WW *MIRROR 镜像WE*WEDGE创建三维实体并使其倾斜面沿 X 轴方向X *EXPLODE 将合成对象分解成它的部件对象XA *XATTACH 将外部参照附着到当前图形XB *XBIND 将外部参照依赖符号绑定到当前图形中XC *XCLIP 定义外部参照或块剪裁边界,并且设置前剪裁面和后剪裁面XX *XLINE 创建无限长的直线(即参照线)Z *ZOOM 放大或缩小视图中对象的外观尺寸ZA *ZOOMALL 缩放全部ZD *ZOOMDYNAMIC 动态缩放ZE *ZOOMEXTENTS 缩放范围最常用“左手键”快捷命令表A *ARC 创建圆弧AD *ATTEDIT 改变属性信息AG *ALIGN 将对象与其他对象对齐AR *ARRAY 阵列B *BLOCK 创建块BR *BREAK 打断选定对象C *CIRCLE 创建圆CA *CAL 计算算术和几何表达式CC *COPY 复制对象CF *CHAMFER 为对象的边加倒角D *DIMSTYLE 创建和修改标注样式DA *DIMANGULAR 创建角度标注DD *DIMDIAMETER 创建圆和圆弧的直径标注DE *DIMLINER 创建线性标注DG *DIMALIGNED 创建对齐线性标注DR *DIMRADIUS 创建圆和圆弧的半径标注E *ERASE 从图形中删除对象ES *ELLIPSE 创建椭圆EX *EXTEND 延伸对象F *FILLET 倒圆角FC *POLYGON 创建闭合的等边多段线FF *LINE 创建直线段FS *OFFSET 偏移FV *MOVE 移动对象R *PAN 在当前视口中移动视图RA *RAY 画射线RD *REDO 撤销前面UNDO 或 U 命令的效果REC *RECTANG 绘制矩形多段线RT *ROTATE 旋转SC *SCALE 按比例放大或缩小对象SD *DDSELECT 选项设置T *TRIM 修剪对象V *UNDO 撤消命令WW *MIRROR 镜像XX *XLINE 创建无限长的直线(即参照线)Z *ZOOM 放大或缩小视中对象的外观尺寸ZA *ZOOMALL 缩放全部ZD *ZOOMDYNAMIC 动态缩放ZE *ZOOMEXTENTS 缩放范围其他“左手键”快捷命令表AA *AREA 计算对象或指定区域的面积和周长AP *APPLOAD 加载或卸载应用程序AT *MATCHPROP 将选定对象的特性应用到其他对象ATT *ATTDEF 创建属性定义AV *DSVIEWER 鸟瞰视图BD *BOUNDARY 从封闭区域创建面域或多段线CT *CUTCLIP 剪切图形CR *COLOR 设置新对象的颜色DB *DIMBASELINE 从上一个标注或选定标注的基线处创建标注DC *DIMORDINATE 创建坐标点标注DT *DIST 测量两点之间的距离和角度DV *DVIEW 定义平行投影或透视视图DZ *LEADER 创建连结注释与几何特征的引线ED *DDEDIT 编辑文字、标注文字、属性定义和特征控制框EG *LENGTHEN 修改对象的长度和圆弧的包含角ER *LAYER 管理图层和图层特性EE *LINETYPE 加载、设置和修改线型FD *OPEN 打开现有的图形文件FE *EXPORT 以其他文件格式输出FG *PLINE 创建二维多段线FGE *PEDIT 编辑多段线和三维多边形网格FW *LWEITH 设置线宽、线宽显示选项线宽单位FT *FILTER 为对象选择创建过滤器FX *PROPERTIES 控制现有对象的特性G *GROUP 对象编组RW *REDRAW 刷新当前视口中的显示RE *REGEN 从当前视口重生成整个图形REE *RENAME 修改对象名RR *RENDER 渲染SA *SAVEAS 另存为SV *SAVE 保存SS *HATCH 用无关联填充图案填充区域ST *STYLE 创建、修改或设置命名文字样式TB *TOOLBAR 显示、隐藏和自定义工具栏TE *TOLERANCE 创建形位公差TT *TEXT 创建单行文字对象TTT *MTEXT 创建多行文字对象VV *UNITS 控制坐标和角度的显示格式并确定精度W *WBLOCK 将对象或块写入新的图形文件WW *MIRROR 镜像WE*WEDGE创建三维实体并使其倾斜面沿 X 轴方向X *EXPLOPE 将合成对象分解成它的部件对象XA *XATTACH 将外部参照附着到当前图形XB *XBIND 将外部参照依赖符号绑定到当前图形中XC *XCLIP 定义外部参照或块剪裁边界,并且设置前剪裁面和后剪裁面。

cad天正左手也能快捷键

cad天正左手也能快捷键

天正CAD快捷键大全“左手键”快捷命令表A *ARC 创建圆弧AD *ATTEDIT 改变属性信息AA *AREA 计算对象或指定区域的面积和周长AG *ALIGN 将对象与其他对象对齐AP *APPLOAD 加载或卸载应用程序AR *ARRAY 阵列AT *MATCHPROP 将选定对象的特性应用到其他对象ATT *ATTDEF 创建属性定义AV *DSVIEWER 鸟瞰视图B *BLOCK 创建块BD *BOUNDARY 从封闭区域创建面域或多段线BR *BREAK 打断选定对象C *CIRCLE 创建圆CA *CAL 计算算术和几何表达式CC *COPY 复制对象CF *CHAMFER 为对象的边加倒角CT *CUTCLIP 剪切图形CR *COLOR 设置新对象的颜色D *DIMSTYLE 创建和修改标注样式DA *DIMANGULAR 创建角度标注DB *DIMBASELINE 从上一个标注或选定标注的基线处创建标注DC *DIMORDINATE 创建坐标点标注DD *DIMDIAMETER 创建圆和圆弧的直径标注DE *DIMLINEAR 创建线性标注DG *DIMALIGNED 创建对齐线性标注DR *DIMRADIUS 创建圆和圆弧的半径标注DT *DIST 测量两点之间的距离和角度DV *DVIEW 定义平行投影或透视视图DZ *LEADER 创建连结注释与几何特征的引线E *ERASE 从图形中删除对象ED *DDEDIT 编辑文字、标注文字、属性定义和特征控制框ES *ELLIPSE 创建椭圆EG *LENGTHEN 修改对象的长度和圆弧的包含角EX *EXTEND 延伸对象ER *LAYER 管理图层和图层特性EE *LINETYPE 加载、设置和修改线型F *FILLET 倒圆角FC *POLYGON 创建闭合的等边多段线FD *OPEN 打开现有的图形文件FE *EXPORT 以其他文件格式输出FF *LINE 创建直线段FG *PLINE 创建二维多段线FGE *PEDIT 编辑多段线和三维多边形网格FW *LWEITH 设置线宽、线宽显示选项线宽单位FS *OFFSET 偏移FT *FILTER 为对象选择创建过滤器FV *MOVE 移动对象FX *PROPERTIES 控制现有对象的特性G *GROUP 对象编组R *PAN 在当前视口中移动视图RW *REDRAW 刷新当前视口中的显示RA *RAY 画射线RD *REDO 撤销前面UNDO 或U 命令的效果RE *REGEN 从当前视口重生成整个图形REE *RENAME 修改对象名REC *RECTANG 绘制矩形多段线RT *ROTATE 旋转RR *RENDER 渲染SA *SAVEAS 另存为SV *SAVE 保存SC *SCALE 按比例放大或缩小对象SD *DDSELECT 选项设置SS *HATCH 用无关联填充图案填充区域ST *STYLE 创建、修改或设置命名文字样式T *TRIM 修剪对象TB *TOOLBAR 显示、隐藏和自定义工具栏TE *TOLERANCE 创建形位公差TT *TEXT 创建单行文字对象TTT *MTEXT 创建多行文字对象V *UNDO 撤消命令VV *UNITS 控制坐标和角度的显示格式并确定精度W *WBLOCK 将对象或块写入新的图形文件WW *MIRROR 镜像WE *WEDGE 创建三维实体并使其倾斜面沿X 轴方向X *EXPLODE 将合成对象分解成它的部件对象XA *XATTACH 将外部参照附着到当前图形XB *XBIND 将外部参照依赖符号绑定到当前图形中XC *XCLIP 定义外部参照或块剪裁边界,并且设置前剪裁面和后剪裁面XX *XLINE 创建无限长的直线(即参照线)Z *ZOOM 放大或缩小视图中对象的外观尺寸ZA *ZOOMALL 缩放全部ZD *ZOOMDYNAMIC 动态缩放ZE *ZOOMEXTENTS 缩放范围最常用“左手键”快捷命令表A *ARC 创建圆弧AD *ATTEDIT 改变属性信息AG *ALIGN 将对象与其他对象对齐AR *ARRAY 阵列B *BLOCK 创建块BR *BREAK 打断选定对象C *CIRCLE 创建圆CA *CAL 计算算术和几何表达式CC *COPY 复制对象CF *CHAMFER 为对象的边加倒角D *DIMSTYLE 创建和修改标注样式DA *DIMANGULAR 创建角度标注DD *DIMDIAMETER 创建圆和圆弧的直径标注DE *DIMLINER 创建线性标注DG *DIMALIGNED 创建对齐线性标注DR *DIMRADIUS 创建圆和圆弧的半径标注E *ERASE 从图形中删除对象ES *ELLIPSE 创建椭圆EX *EXTEND 延伸对象F *FILLET 倒圆角FC *POLYGON 创建闭合的等边多段线FF *LINE 创建直线段FS *OFFSET 偏移FV *MOVE 移动对象R *PAN 在当前视口中移动视图RA *RAY 画射线RD *REDO 撤销前面UNDO 或U 命令的效果REC *RECTANG 绘制矩形多段线RT *ROTATE 旋转SC *SCALE 按比例放大或缩小对象SD *DDSELECT 选项设置T *TRIM 修剪对象V *UNDO 撤消命令WW *MIRROR 镜像XX *XLINE 创建无限长的直线(即参照线)Z *ZOOM 放大或缩小视中对象的外观尺寸ZA *ZOOMALL 缩放全部ZD *ZOOMDYNAMIC 动态缩放ZE *ZOOMEXTENTS 缩放范围其他“左手键”快捷命令表AA *AREA 计算对象或指定区域的面积和周长AP *APPLOAD 加载或卸载应用程序AT *MATCHPROP 将选定对象的特性应用到其他对象ATT *ATTDEF 创建属性定义AV *DSVIEWER 鸟瞰视图BD *BOUNDARY 从封闭区域创建面域或多段线CT *CUTCLIP 剪切图形CR *COLOR 设置新对象的颜色DB *DIMBASELINE 从上一个标注或选定标注的基线处创建标注DC *DIMORDINATE 创建坐标点标注DT *DIST 测量两点之间的距离和角度DV *DVIEW 定义平行投影或透视视图DZ *LEADER 创建连结注释与几何特征的引线ED *DDEDIT 编辑文字、标注文字、属性定义和特征控制框EG *LENGTHEN 修改对象的长度和圆弧的包含角ER *LAYER 管理图层和图层特性EE *LINETYPE 加载、设置和修改线型FD *OPEN 打开现有的图形文件FE *EXPORT 以其他文件格式输出FG *PLINE 创建二维多段线FGE *PEDIT 编辑多段线和三维多边形网格FW *LWEITH 设置线宽、线宽显示选项线宽单位FT *FILTER 为对象选择创建过滤器FX *PROPERTIES 控制现有对象的特性G *GROUP 对象编组RW *REDRAW 刷新当前视口中的显示RE *REGEN 从当前视口重生成整个图形REE *RENAME 修改对象名RR *RENDER 渲染SA *SAVEAS 另存为SV *SAVE 保存SS *HATCH 用无关联填充图案填充区域ST *STYLE 创建、修改或设置命名文字样式TB *TOOLBAR 显示、隐藏和自定义工具栏TE *TOLERANCE 创建形位公差TT *TEXT 创建单行文字对象TTT *MTEXT 创建多行文字对象VV *UNITS 控制坐标和角度的显示格式并确定精度W *WBLOCK 将对象或块写入新的图形文件WW *MIRROR 镜像WE *WEDGE 创建三维实体并使其倾斜面沿X 轴方向X *EXPLOPE 将合成对象分解成它的部件对象XA *XATTACH 将外部参照附着到当前图形XB *XBIND 将外部参照依赖符号绑定到当前图形中XC *XCLIP 定义外部参照或块剪裁边界,并且设置前剪裁面和后剪裁面CAD快捷键一览表F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪式控制Ctrl+B: 栅格捕捉模式控制(F9)Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉(f3)Ctrl+G: 栅格显示模式控制(F7)Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框直线轴网ZXZW 生成正交轴网,斜交轴网或单向轴网。

【CAD快捷键命令大全】CAD快捷键命令大全-左手键汇总

【CAD快捷键命令大全】CAD快捷键命令大全-左手键汇总

CAD快捷键命令大全-左手键汇总
熟悉CAD软件的人都知道,我们经常需要使用CAD快捷键,因为CAD快捷键对于我们绘图来说还是比较方便的,而且大多数设计师在绘图的时候都是使用左手来操作快捷键的,所以我们下面所介绍的就是CAD快捷键命令大全中的一些左手键,主要针对的是使用左手操作键盘左边的字母。

“左手键”快捷命令表
上面我们所罗列的就是CAD快捷键中左手键的操作,我们在实际使用的过程中,因为经常需要使用右手操作鼠标,所以左手操作键盘是很常见的,因此这些左手键对于绘图还是比较有帮助的。

CAD“左手键”快捷命令表

CAD“左手键”快捷命令表

今天再给大家一份快捷键。

所谓快捷键,,科学的讲就是"左手键",,,,所谓左手键,,,,就是键盘左边18个键,每排6个,,,,例:你要画直线.,用左手去按右边的L键,应该有难度,容易按错。

另外,,快捷键,,如果是三个不同的键组合,,,我想应该按起来很麻烦,,,尽量,,最多的设两个键就行了,实在没办法,就设三个,,,“左手键”快捷命令表A *ARC 创建圆弧AD *ATTEDIT 改变属性信息AA *AREA 计算对象或指定区域的面积和周长AG *ALIGN 将对象与其他对象对齐AP *APPLOAD 加载或卸载应用程序AR *ARRAY 阵列AT *MATCHPROP 将选定对象的特性应用到其他对象ATT *ATTDEF 创建属性定义AV *DSVIEWER 鸟瞰视图B *BLOCK 创建块BD *BOUNDARY 从封闭区域创建面域或多段线BR *BREAK 打断选定对象C *CIRCLE 创建圆CA *CAL 计算算术和几何表达式CC *COPY 复制对象CF *CHAMFER 为对象的边加倒角CT *CUTCLIP 剪切图形CR *COLOR 设置新对象的颜色D *DIMSTYLE 创建和修改标注样式DA *DIMANGULAR 创建角度标注DB *DIMBASELINE 从上一个标注或选定标注的基线处创建标注DC *DIMORDINATE 创建坐标点标注DD *DIMDIAMETER 创建圆和圆弧的直径标注DE *DIMLINEAR 创建线性标注DG *DIMALIGNED 创建对齐线性标注DR *DIMRADIUS 创建圆和圆弧的半径标注DT *DIST 测量两点之间的距离和角度DV *DVIEW 定义平行投影或透视视图DZ *LEADER 创建连结注释与几何特征的引线E *ERASE 从图形中删除对象ED *DDEDIT 编辑文字、标注文字、属性定义和特征控制框ES *ELLIPSE 创建椭圆EG *LENGTHEN 修改对象的长度和圆弧的包含角EX *EXTEND 延伸对象ER *LAYER 管理图层和图层特性EE *LINETYPE 加载、设置和修改线型F *FILLET 倒圆角FC *POLYGON 创建闭合的等边多段线FD *OPEN 打开现有的图形文件FE *EXPORT 以其他文件格式输出FF *LINE 创建直线段FG *PLINE 创建二维多段线FGE *PEDIT 编辑多段线和三维多边形网格FW *LWEITH 设置线宽、线宽显示选项线宽单位FS *OFFSET 偏移FT *FILTER 为对象选择创建过滤器FV *MOVE 移动对象FX *PROPERTIES 控制现有对象的特性G *GROUP 对象编组R *PAN 在当前视口中移动视图RW *REDRAW 刷新当前视口中的显示RA *RAY 画射线RD *REDO 撤销前面UNDO 或 U 命令的效果RE *REGEN 从当前视口重生成整个图形REE *RENAME 修改对象名REC *RECTANG 绘制矩形多段线RT *ROTATE 旋转RR *RENDER 渲染SA *SAVEAS 另存为SV *SAVE 保存SC *SCALE 按比例放大或缩小对象SD *DDSELECT 选项设置SS *HATCH 用无关联填充图案填充区域ST *STYLE 创建、修改或设置命名文字样式T *TRIM 修剪对象TB *TOOLBAR 显示、隐藏和自定义工具栏TE *TOLERANCE 创建形位公差TT *TEXT 创建单行文字对象TTT *MTEXT 创建多行文字对象V *UNDO 撤消命令VV *UNITS 控制坐标和角度的显示格式并确定精度W *WBLOCK 将对象或块写入新的图形文件WW *MIRROR 镜像WE*WEDGE创建三维实体并使其倾斜面沿 X 轴方向X *EXPLODE 将合成对象分解成它的部件对象XA *XATTACH 将外部参照附着到当前图形XB *XBIND 将外部参照依赖符号绑定到当前图形中XC *XCLIP 定义外部参照或块剪裁边界,并且设置前剪裁面和后剪裁面XX *XLINE 创建无限长的直线(即参照线)Z *ZOOM 放大或缩小视图中对象的外观尺寸ZA *ZOOMALL 缩放全部ZD *ZOOMDYNAMIC 动态缩放ZE *ZOOMEXTENTS 缩放范围。

CAD超级左手快捷键最新

CAD超级左手快捷键最新
TE *TOLERANCE 创建形位公差 TOL
TT *TEXT 创建单行文字对象 DT
TTT *MTEXT 创建多行文字对象 T
V *UNDO 撤消命令 U (VIEW改为VIEW)
VV *UNITS 控制坐标和角度的显示格式并确定精度 UN
; -- External Commands --
; While AutoCAD is running, you can invoke other programs or utilities
; such Windows system commands, utilities, and applications.
FQ *OPEN 打开现有的图形文件 OPEN
FE *EXPORT 以其他文件格式输出 EXP
FF *LINE 创建直线段 L
FG *PLINE 创建二维多段线 PL
FGE *PEDIT 编辑多段线和三维多边形网格 PE
FD *OFFSET 偏移 O
DE *DIMDIAMETER 创建圆和圆弧的直径标注 DDI
DD *DIMLINEAR 创建线性标注(DCO连续标注) DLI
DG *DIMALIGNED 创建对齐线性标注 DIMALI
DR *DIMRADIUS 创建圆和圆弧的半径标注 DIMRAD
DZ *LEADER 创建连结注释与几何特征的引线 LEAD
W *WBLOCK 将对象或块写入新的图形文件 ..
WW *MIRROR 镜像 MI
WE
*WEDGE
创建三维实体并使其倾斜面沿 X 轴方向 ..
X *EXPLODE 将合成对象分解成它的部件对象 ..
XA *XATTACH 将外部参照附着到当前图形 ..

CAD快捷键大全,左手键盘,右手鼠标,速度飞快的让我向往!

CAD快捷键大全,左手键盘,右手鼠标,速度飞快的让我向往!

CAD快捷键大全,左手键盘,右手鼠标,速度飞快的让我向往!记得10年前刚学CAD的时候,手忙脚乱;向往左手键盘;右手鼠标的飞速的键盘翻飞,哗啦哗啦的模式;这么多年过去;软件越来越傻瓜化;感觉:其实快捷键能用到的主要是还是一级快捷键。

CAD常用快捷键大全汇总1. 创建直线的快捷方式是 L+空格2. 创建圆的快捷方式是 C+空格3. 创建圆弧的快捷方式是 A+空格4. 创建矩形的快捷方式是 REC+空格5. 创建点的快捷方式是 PO+空格6. 创建单行文本的命令是 DT7. 创建多行文本的命令是 MT8. 创建填充的命令是 H9.将已经画出的线段延伸到某一线段 EX+空格10.将已经画出的矩形倒圆角 F+空格11.修剪绘图过程中多余的线 TR+空格12. 修改文本 ED+空格13. 移动命令是 M+空格;14. 旋转命令的快捷方式是 RO+空格15. 偏移命令的快捷方式是 O+空格16. 镜像命令的快捷方式是 MI+空格17. 复制命令的快捷方式是 CO+空格18. 局部观察平面图细节时,通常使用 Z+空格19. 可以在工作区看到实时缩放的放大镜 Z+空格+A+空格20. 平移视图的快捷方式是 P+空格21. 通过平移视图平移视图 P+空格22.返回上一视图 Z+空格+P+空格23. 全局显示自己绘的平面图 Z+空格+A+空格24. 快捷方式CTRL+P 代表打印文件25. 快捷方式CTRL+C 代表复制26. 快捷方式CTRL+V 代表粘贴27. 快捷方式CTRL+X 代表剪切28. 新建文件的快捷方式是 CTRL+N29. 在CAD里寻求帮助时,可直接点击 F130. 正交的快捷方式是 F831. 打开和关闭对象捕捉工具的快捷方式是 F332. 直线标注的快捷方式是 DLI+空格33. 调整文字样式可以通过 ST+空格34. 重新生成的快捷方式是 R+ E+空格35. 设置捕捉模式可以通过快捷方式实现 OS+空格36. ENTER键可以重复上一次的操作37. 刷新的快捷键是 RE+空格38. AutoCAD系统中,想取消正在执行的命令可用 ESC39. 设置捕捉模式的快捷键是 OS40. 旋转命令的快捷方式是 RO41. 计算面积的快捷键是 AA42. 平移的快捷键是 P+空格43. 最常用的标注快捷键是 DLI44. 直线的快捷方式是 LINE45. 创建圆的快捷键 C46. 偏移命令的快捷方式是 O47.可以修改文本 ed一级快捷键SN: 栅格捕捉模式设置(snap) el : 椭圆A: 绘圆弧 DT: 文本的设置(dtext) ex : 延伸B: 定义块 DI: 测量两点间的距离 he : 填充修改C: 画圆 OI:插入外部对相 hi(ctrl+z): 重新生成D: 尺寸资源管理器已经设置成距离,DIMALIGNED3a : 三维阵列 me : 定距等分E: 删除 3f : 画石头线 ma : 属性匹配/格式刷F: 倒圆角 3p : 整体线段 mi : 镜像G: 对相组合 aa : 面积 ml : 双线H: 填充 al : 对齐 mo : 特性I: 插入 ar : 阵列 mt : 文字格式S: 拉伸 bh : 边界填充 pl : 多段线T: 文本输入 bo : 创建边界 re : 重新生成M: 移动 br : 打断 ro : 旋转X: 炸开 ch : 特性面板 rr : 渲染V: 设置当前坐标 co(cp) : 复制 sc : 比例缩放U: 恢复上一次操做 dc : 设计中心 st : 文字样式O: 偏移 di : 量距离 tb : 插入表格P: 移动 do : 实圆环 tr : 剪切Z: 缩放 dr : 显示顺序 xl : 构造线二级快捷键:ds : 草图设计三级快捷键:AA: 测量区域和周长(area) dt : 文字输入器 cha : 倒直角AL: 对齐(align) dv : 相机 dal : 斜线标注AR: 阵列(array) DLI:DIMLINEAR(直线标注) dan : 角度标注AP: 加载*lsp程系 DAL:DIMALIGNED(对齐标注) dba : 层级标注AV: 打开视图对话框 DRA:DIMRADIUS(半径标注) dce : 标注圆心SE: 打开对相自动捕捉对话框 DDI:DIMDIAMETER(直径标注)dco : 连续标注ST: 打开字体设置对话框DAN:DIMANGULAR(角度标注)ddi : 直径标注SO: 绘制二围面( 2d solid) DCE:DIMCENTER(中心标注)ded : 编辑标注SP: 拼音的校核(spell) DOR:DIMORDINATE(点标注) div : 定数等分SC: 缩放比例 (scale) ed : 文字修改 dli : 直线标注dra : 半径标注 Ctrl+M: 打开选项对话框 POL=多边形;le : 快速引线 Ctrl+0: 清除屏幕 LEN=拉长;len : 延长 Ctrl+1: 打开特性对话框 S=拉伸;从右向左pol : 多边形 Ctrl+2: 打开图象资源管理器 ME=等分;reg : 创面域 Ctrl+3: 打开工具选项板 E=删除;spl : 样条曲线Ctrl+6: 打开数据库连接E回车ALL回车=全部删除;F1: 获取帮助 Ctrl+O: 打开图象文件 AR=阵列;F2: 实现作图窗和文本窗口的切换Ctrl+P: 打开打印对说框RO=旋转;F3: 控制是否实现对象自动捕捉 Ctrl+S: 保存文件 SC=比例缩放;F4: 数字化仪控制 Ctrl+U: 极轴模式控制(F10) END=端点;F5: 等轴测平面切换 Ctrl+v: 粘贴剪贴板上的内容 MID=中点;F6: 控制状态行上坐标的显示方式 Ctrl+W: 对象追踪式控制(F11) PER=垂足;F7: 栅格显示模式控制 Ctrl+X: 剪切所选择的内容 INT=交足;F8: 正交模式控制 Ctrl+Y: 重做 CEN=圆心;F9: 栅格捕捉模式控制 Ctrl+z:取消上一个操作 QUA=象限点;F10: 极轴模式控制 L=直线; TAN=切点;F11: 对象追踪式控制 PL=多段线; SPL=曲线;U回车=Ctrl+z=后退; DIV=块等分;Alt+F8:宏 D=修改,调整; PE=编辑多边线;Alt+F11:打开Visual Basic编辑器 REC=矩形; NOD=节点;C=圆; F=圆角;TR=修剪; CHA=倒角;Ctrl+A:全部选择 O=偏移; ST=文字样式;Ctrl+B: 栅格捕捉模式控制(F9) XL=放射线; DT=单行文字;Ctrl+C: 将选择的对象复制到剪切板上 X=分解; T=多行文字;Ctrl+F: 控制是否实现对象自动捕捉(f3) CO=复制; ED=编辑文字;Ctrl+G: 栅格显示模式控制(F7) M=移动; A=弧;Ctrl+J: 重复执行上一步命令 MI=镜像; H =填充;Ctrl+K: 超级链接 EL=椭圆; HE=编辑填充;Ctrl+N: 新建图形文件 BR=打断; B=创建临时图块;W=创建永久图块; COL, *COLOR(设置颜色)I=插入图块; LA, *LAYER(图层操作)LA=图层; LT, *LINETYPE(线形)MA=吸管加喷枪; LTS, *LTSCALE(线形比例)() PAR=平行线; LW, *LWEIGHT (线宽)FRO=正交偏移捕捉; UN, *UNITS(图形单位)PO=创建点; ATT, *ATTDEF(属性定义)SKETCH=徒手画线; ATE, *ATTEDIT(编辑属性)DO=圆环; BO, *BOUNDARY(边界创建,包括创建闭合多段线和面域)RAY=射线; AL, *ALIGN(对齐)AL=对齐; EXIT, *QUIT(退出)REG=面域; EXP, *EXPORT(输出其它格式文件)AA=求面积周长; IMP, *IMPORT(输入文件)SU=减集; de增量 OP,PR *OPTIONS(自定义CAD设置)UNI=加集; re重新生成 PRINT, *PLOT(打印)IN=交集; MA格式刷 PU, *PURGE(清除垃圾)BO=提取轮廓; R, *REDRAW(重新生成)REV=二维旋转成三维; REN, *RENAME(重命名)EXT=拉伸; SN, *SNAP(捕捉栅格)UCS=三维坐标; DS, *DSETTINGS(设置极轴追踪)ROTATE3D=三维旋转; OS, *OSNAP(设置捕捉模式)MIRROR3D=三维镜像; PRE, *PREVIEW(打印预览)3A=三维阵列; TO, *TOOLBAR(工具栏)SURFTAB=曲面网格; V, *VIEW(命名视图)TXTEXP=分解文字; AA, *AREA(面积)CTRL+P=打印; DI, *DIST(距离)LI, *LIST(显示图形数据信息)(一)字母类1、对象特性ADC, *ADCENTER(设计中心“Ctrl+2”)CH, MO *PROPERTIES(修改特性“Ctrl+1”)2、绘图命令:PO, *POINT(点)MA, *MATCHPROP(属性匹配)L, *LINE(直线)ST, *STYLE(文字样式)XL, *XLINE(射线)PL, *PLINE(多段线)ML, *MLINE(多线)SPL, *SPLINE(样条曲线)POL, *POLYGON(正多边形)REC, *RECTANGLE(矩形)C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT(圆环)EL, *ELLIPSE(椭圆)REG, *REGION(面域)MT, *MTEXT(多行文本)T, *MTEXT(多行文本)B, *BLOCK(块定义)I, *INSERT(插入块)S, *STRETCH(拉伸)W, *WBLOCK(定义块文件)LEN, *LENGTHEN(直线拉长)H, *BHATCH(填充)3、修改命令:CO, *COPY(复制)MI, *MIRROR(镜像)O, *OFFSET(偏移)DIV, *DIVIDE(等分几段)me : 定距等分RO, *ROTATE(旋转)M, *MOVE(移动)E, DEL键ERASE(删除)EX, *EXTEND(延伸)AR, *ARRAY(阵列)AL对齐PL多段线,XL射线,ML双线,EL椭圆,REC矩形,POL正多边形,X, EXPLODE(分解)TR, *TRIM(修剪)TB插入表格SC, *SCALE(比例缩放)BR, *BREAK(打断)CHA, *CHAMFER(倒角)F, *FILLET(倒圆角)PE, *PEDIT(多段线编辑)ED, *DDEDIT(修改文本)4、尺寸标注:DLI, *DIMLINEAR(直线标注)DAL, *DIMALIGNED(对齐标注)DRA, *DIMRADIUS(半径标注)DDI, *DIMDIAMETER(直径标注)DAN, *DIMANGULAR(角度标注)DCE, *DIMCENTER(中心标注)DOR, *DIMORDINATE(点标注)TOL, *TOLERANCE(标注形位公差)LE, *QLEADER(快速引出标注)DBA, *DIMBASELINE(基线标注)DCO, *DIMCONTINUE(连续标注)D, *DIMSTYLE(标注样式)DED, *DIMEDIT(编辑标注)DOV, *DIMOVERRIDE(替换标注系统变量) 二)常用CTRL快捷键【CTRL】+Z *UNDO(放弃)【CTRL】+X *CUTCLIP(剪切)【CTRL】+C *COPYCLIP(复制)【CTRL】+V *PASTECLIP(粘贴)【CTRL】+B *SNAP(栅格捕捉)【CTRL】+F *OSNAP(对象捕捉)【CTRL】+G *GRID(栅格)【CTRL】+L *ORTHO(正交)【CTRL】+W *(对象追踪)【CTRL】+U *(极轴)【CTRL】+O *OPEN(打开文件)【CTRL】+N、M *NEW(新建文件)【CTRL】+P *PRINT(打印文件)【CTRL】+S *SAVE(保存文件)【CTRL】+1 *PROPERTIES(修改特性)如图:图不清晰也如图,比较用了那么久,有感情。

CAD左手快捷键

CAD左手快捷键

一、在CAD界面下按菜单:[工具]--[自定义]--[编辑程序参数],CAD会自动打开acad.pgp文件。

二、可以使用下面列表中的命令,来定义要使用的左手快捷键。

自定义快捷键的方法:
1.你找到“*line”一行,把前面的“L,”改成你想要的(比如你要XA)“XA,”,然后存盘。

然后回到CAD,在命令行里输入reinit,回车(重新加载acad.pgp)即可,或者重启动CAD也行。

值得注意的是自定义的字母"XA",在acad.pgp文件中没有重复的快捷命令,不然会发生冲突!
2.也可以将原始命令保留,另外添加一个自定义的命令(如下)
即: L, *LINE;
XA, *LINE
后话:可以根据自己的习惯修改快捷键,形成一套自己专属的命令,真的可以事半功倍哟!。

CAD“左手键”快捷命令表

CAD“左手键”快捷命令表
打断选定对象
C
*CIRCLE
创建圆
CA
*CAL
计算算术和几何表达式
CC
*COPY
复制对象
CF
*CHAMFER
为对象的边加倒角
D
*DIMSTYLE
创建和修改标注样式
DA
*DIMANGULAR
创建角度标注
DD
*DIMDIAMETER
创建圆和圆弧的直径标注
DE
*DIMLINER
创建线性标注
DG
*DIMALIGNED
DT
*DIST
测量两点之间的距离和角度
DV
*DVIEW
定义平行投影或透视视图
DZ
*LEADER
创建连结注释与何特征的引线
E
*ERASE
从图形中删除对象
ED
*DDEDIT
编辑文字、标注文字、属性定义和特征控制框
ES
*ELLIPSE
创建椭圆
EG
*LENGTHEN
修改对象的长度和圆弧的包含角
EX
*EXTEND
*STYLE
创建、修改或设置命名文字样式
T
*TRIM
修剪对象
TB
*TOOLBAR
显示、隐藏和自定义工具栏
TE
*TOLERANCE
创建形位公差
TT
*TEXT
创建单行文字对象
TTT
*MTEXT
创建多行文字对象
V
*UNDO
撤消命令
VV
*UNITS
控制坐标和角度的显示格式并确定精度
W
*WBLOCK
将对象或块写入新的图形文件
WW
*MIRROR

CAD左手键快捷命令

CAD左手键快捷命令
DA
*DIMANGULAR
创建角度标注
DB
*DIMBASELINE
从上一个标注或选定标注的基线处创建标注
DC
*DIMORDINATE
创建坐标点标注
DCC
*DIMCONTINUE
从上一个标注或选定标注的第二尺寸界线处创建标注
DD
*DIMDIAMETER
创建圆和圆弧的直径标注
DE
*DIMLINER
创建线性标注
保存
SC
*SCALE
按比例放大或缩小对象
SD
*DDSELECT
选项设置
SS
*HATCH
用无关联填充图案填充区域
ST
*STYLE
创建、修改或设置命名文字样式
T
*TRIM
修剪对象
TB
*TOOLBAR
显示、隐藏和自定义工具栏
TE
*TOLERANCE
创建形位公差
TT
*TEXT
创建单行文字对象
TTT
*MTEXT
*ELLIPSE
创建椭圆
EG
*LENGTHEN
修改对象的长度和圆弧的包含角
EX
*EXTEND
延伸对象
ER
*LAYER
管理图层和图层特性
EE
*LINETYPE
加载、设置和修改线型
F
*FILLET
倒圆角
FC
*POLYGON
创建闭合的等边多段线
FD
*OPEN
打开现有的图形文件
FE
*EXPORT
以其他文件格式输出
DG
*DIMALIGNED
创建对齐线性标注
DR
*DIMRADIUS

CAD快捷键大全(左手键+快捷键)

CAD快捷键大全(左手键+快捷键)

1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能,右键代表确定“回车”功能。

如果是3D鼠标,则滚动键起缩放作用。

拖拽操作是按住鼠标左键不放拖动鼠标。

但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。

窗选:从左往右拖拽选中实线框内的物体,框选:从右往左拖拽选中虚线框内的物体和交叉的物体,1.2、Esc取消操作:当正在执行命令的过程中,敲击Esc键可以中止命令的操作。

1.3、撤销放弃操作:单击撤销按钮或输入u,回车。

1.4、AutoCAD中,空格键和鼠标右键等同回车键,都是确认命令,经常用到。

2、绘制图形的几个操作2.1绘制直线:单击工具条直线命令或在命令行中输入L,回车。

在绘图区单击一点或直接输入坐标点,回车,接着指定下一点,回车,重复下一点,或回车结束操作。

或者输入C闭合。

2.2绘制多段线:多段线是由一条或多条直线段和弧线连接而成的一种特殊的线,还可以具备不同宽度的特征。

快捷键:PL。

在三维算量中定义异形截面、手绘墙、梁等时常用。

举例:绘制一个异形柱截面命令行输入:PL,回车。

指定下一点,输入w(宽度),输入1,回车,修改了多段线线的宽度为1。

输入快捷键F8,使用cad的正交功能,,保持直线水平,输入:500。

输入:A,开始绘制圆弧,单击另一点绘制一个圆弧。

输入:L,切换到绘制直线,单击一点,绘制一段直线。

输入:A,绘制一个圆弧与开始点闭合为一个界面形状。

接下来就可以定义一个异形截面的柱,来选择该多段性即可。

二、图形对象的修改由于三维算量软件对绘图功能已针对算量特点改进的很傻瓜化操作,不需要掌握太多的绘图命令,但是修改命令就使用很频繁了。

常用的有:1、删除:Del键2、复制:是把一个或多个对象复制到指定的位置,也可以将一个对象连续复制。

快捷键:CO。

例子:复制柱子。

单击或输入CO,选择一个柱子,回车或单击鼠标右键,指定基点,利用cad的捕捉功能单击柱的中心点,右键。

输入1000,回车。

CAD快捷键(含左手键命令及快捷键)_AutoCAD版

CAD快捷键(含左手键命令及快捷键)_AutoCAD版

1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能,右键代表确定“回车”功能。

如果是3D鼠标,则滚动键起缩放作用。

拖拽操作是按住鼠标左键不放拖动鼠标。

但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。

窗选:从左往右拖拽选中实线框内的物体,框选:从右往左拖拽选中虚线框内的物体和交叉的物体,1.2、Esc取消操作:当正在执行命令的过程中,敲击Esc键可以中止命令的操作。

1.3、撤销放弃操作:autocad支持无限次撤销操作,单击撤销按钮或输入u,回车。

1.4、AutoCAD中,空格键和鼠标右键等同回车键,都是确认命令,经常用到。

1.5、经常查看命令区域的提示,按提示操作。

2、绘制图形的几个操作这是cad的绘图工具条,在使用三维算量往往不需要使用,因此已把该工具条隐藏。

为了了解cad概念,以下介绍几个基本的命令。

2.1绘制直线:单击工具条直线命令或在命令行中输入L,回车。

在绘图区单击一点或直接输入坐标点,回车,接着指定下一点,回车,重复下一点,或回车结束操作。

或者输入C闭合。

举例:绘制一个三角形的三个边:命令行输入:L 回车指定第一个点:单击一点:回车。

重复单击另一点,回车。

输入:C回车。

直线闭合,形成一个三角形。

2.2绘制多段线:多段线是由一条或多条直线段和弧线连接而成的一种特殊的线,还可以具备不同宽度的特征。

快捷键:PL。

在三维算量中定义异形截面、手绘墙、梁等时常用。

举例:绘制一个异形柱截面命令行输入:PL,回车。

指定下一点,输入w(宽度),输入1,回车,修改了多段线线的宽度为1。

输入快捷键F8,使用cad的正交功能,,保持直线水平,输入:500。

输入:A,开始绘制圆弧,单击另一点绘制一个圆弧。

输入:L,切换到绘制直线,单击一点,绘制一段直线。

输入:A,绘制一个圆弧与开始点闭合为一个界面形状。

接下来就可以定义一个异形截面的柱,来选择该多段性即可。

二、图形对象的修改由于三维算量软件对绘图功能已针对算量特点改进的很傻瓜化操作,不需要掌握太多的绘图命令,但是修改命令就使用很频繁了。

CAD左手键和快捷键

CAD左手键和快捷键

快捷键 ATT B I W DAN DBA DOR DDI DLI DAL DRA LE DCO MT DT ED ST D/DST LT/LTS LW LA COL MA TOL UN CH/PR/MO GR/OP OS/SE SN BO AA DI RE TO
FF C A FG REC FC XX RA
பைடு நூலகம்
ATT B W DA DB DC DD DE DG DR DZ TTT TT ED ST D EE FW ER CR AT TE VV FX SD
ES
AR BR CC EX E CF F FV WW EG FS SC T X AG CT RT SS
BD AA DT RW/RE TB
CAD左手键和快捷键
命令 点 直线 圆 圆弧 多线 多段线 矩形 多边形 构造线 射线 样条曲线 圆环 椭圆 定数等分 定数等分 阵列 打断 复制 延伸 删除 倒角 圆角 移动 镜像 拉长 偏移 拉伸 缩放 修剪 分解 对齐 剪切 旋转 图案填充 左手键 快捷键 PO L C A ML PL(PE) REC POL XL RAY SPL(SPE) DO EL DIV ME AR BR CO/CP EX E CHA F M MI LEN O S SC TR EXPLODE AL RO H/BH 命令 定义块 创建块 插入块 写块 角度标注 基线标注 坐标标注 直径标注 线性标注 对齐标注 半径标注 快速引线 连续标注 多行文字 单行文字 编辑文字 文字样式 标注样式 线形管理 线宽管理 图层特性 颜色设置 特性匹配 形位公差 图形单位 特性 选项 捕捉追踪 间距捕捉 创建边界 面积周长 测量 刷新重建 定义工具栏 左手键
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
RE
*REGEN
从当前视口重生成整个图形
REE
*RENAME
修改对象名
REC
*RECTANG
绘制矩形多段线
RT
*ROTATE
旋转
RR
*RENDER
渲染
SA
*SAVEAS
另存为
SV
*SAVE
保存
SC
*SCALE
按比例放大或缩小对象
SD
*DDSELECT
选项设置
SS
*HATCH
用无关联填充图案填充区域
ST
延伸对象
ER
*LAYER
管理图层和图层特性
EE
*LINETYPE
加载、设置和修改线型
F
*FILLET
倒圆角
FC
*POLYGON
创建闭合的等边多段线
FD
*OPEN
打开现有的图形文件
FE
*EXPORT
以其他文件格式输出
FF
*LINE
创建直线段
FG
*PLINE
创建二维多段线
FGE
*PEDIT
编辑多段线和三维多边形网格
DT
*DIST
测量两点之间的距离和角度
DV*DVIEW来自定义平行投影或透视视图DZ
*LEADER
创建连结注释与几何特征的引线
E
*ERASE
从图形中删除对象
ED
*DDEDIT
编辑文字、标注文字、属性定义和特征控制框
ES
*ELLIPSE
创建椭圆
EG
*LENGTHEN
修改对象的长度和圆弧的包含角
EX
*EXTEND
FW
*LWEITH
设置线宽、线宽显示选项线宽单位
FA
*OFFSET
偏移
FT
*FILTER
为对象选择创建过滤器
FV
*MOVE
移动对象
FX
*PROPERTIES
控制现有对象的特性
G
*GROUP
对象编组
R
*PAN
在当前视口中移动视图
RW
*REDRAW
刷新当前视口中的显示
RA
*RAY
画射线
RD
*REDO
撤销前面UNDO 或 U 命令的效果
*STYLE
创建、修改或设置命名文字样式
T
*TRIM
修剪对象
TB
*TOOLBAR
显示、隐藏和自定义工具栏
TE
*TOLERANCE
创建形位公差
TT
*TEXT
创建单行文字对象
TTT
*MTEXT
创建多行文字对象
V
*UNDO
撤消命令
VV
*UNITS
控制坐标和角度的显示格式并确定精度
W
*WBLOCK
将对象或块写入新的图形文件
WW
*MIRROR
镜像
WE
*WEDGE
创建三维实体并使其倾斜面沿X轴方向
X
*EXPLOPE
将合成对象分解成它的部件对象
XA
*XATTACH
将外部参照附着到当前图形
XB
*XBIND
将外部参照依赖符号绑定到当前图形中
XC
*XCLIP
定义外部参照或块剪裁边界,并且设置前剪裁面和后剪裁面
XX
*XLINE
创建无限长的直线(即参照线)
DA
*DIMANGULAR
创建角度标注
DB
*DIMBASELINE
从上一个标注或选定标注的基线处创建标注
DC
*DIMORDINATE
创建坐标点标注
DD
*DIMDIAMETER
创建圆和圆弧的直径标注
DE
*DIMLINER
创建线性标注
DG
*DIMALIGNED
创建对齐线性标注
DR
*DIMRADIUS
创建圆和圆弧的半径标注
“左手键”快捷命令表
A
*ARC
创建圆弧
AD
*ATTEDIT
改变属性信息
AA
*AREA
计算对象或指定区域的面积和周长
AG
*ALIGN
将对象与其他对象对齐
AP
*APPLOAD
加载或卸载应用程序
AR
*ARRAY
阵列
AT
*MATCHPROP
将选定对象的特性应用到其他对象
ATT
*ATTDEF
创建属性定义
AV
*DSVIEWER
鸟瞰视图
B
*BLOCK
创建块
BD
*BOUNDARY
从封闭区域创建面域或多段线
BR
*BREAK
打断选定对象
C
*CIRCLE
创建圆
CA
*CAL
计算算术和几何表达式
CC
*COPY
复制对象
CF
*CHAMFER
为对象的边加倒角
CT
*CUTCLIP
剪切图形
CR
*COLOR
设置新对象的颜色
D
*DIMSTYLE
创建和修改标注样式
Z
*ZOOM
放大或缩小视图中对象的外观尺寸
ZA
*ZOOMALL
缩放全部
ZD
*ZOOMDYNAMIC
动态缩放
ZE
*ZOOMEXTENTS
缩放范围
