框架涵施工工艺
框架涵施工方案及方法
框架涵施工方案及方法1、总体施工方案针对该段框架涵的施工特点，基坑采取明挖放坡开挖，开挖方法以机械为主、人工配合。
混凝土由DK172+880右侧的JS750混凝土搅拌站集中供应，采用罐车运输。
涵身混凝土优先选用吊车吊运料斗，基础采用溜槽入模。
施工工艺流程：施工放样一基坑开挖一地基加固一基础施工一框架身主体施工一框架两侧、顶部防水层施工一出入口铺砌及附属工程施工一框架涵两侧碾压回填施工。
2、施工方法施工放样施工前，首先确定出框架涵中心及纵横轴线，施工放样时应注意框架在圆曲线和在缓和曲线上的定位方法，准确的定出涵洞轴线与线路中心线的准确位置。
基坑边坡坡度可依土质情况按《客货共线铁路桥涵工程施工技术指南》所列基坑坑壁坡度。
开挖宽度应能保证施工需要和有利于涵背回填。
按地质水文资料，结合现场情况决定开挖坡度和支护方案，定出开挖范围。
依据基坑四周地形做好地面防排水工作。
复核基坑中心线方向、高程。
基坑开挖、基底换填弃土应及时运往指定的弃土场，不允许堆放在原地面上，要做到随挖随运。
其中动力设备应堆放在距坑顶边缘〜外且不小于基坑深度的地方，以减少压力振动，保证基坑边坡稳定性，且不得妨碍施工。
框架涵基坑采用挖掘机开挖，辅以人工清底，机械开挖至距设计标高30cm 时采用人工清底避免扰动地基。
基坑底面平面尺寸应按基础换填尺寸大小每边加宽米，基坑范围以外四周设排水沟和集水井，采用人工或水泵将基坑内的积水排出坑外，防止基坑遭水浸泡，影响基底承载力达不到设计要求。
根据现场实际地质情况及开挖深度进行放坡开挖，一般坡度取1:。
弃土堆距离基坑坡口线不得小于1米，堆土高度小于2米。
框架涵基坑开挖后，立即以静力触探法对基底承载力进行检查，如地质情况与设计相符，立即对基底按设计要求进行换填，换填使用砂卵石粒径不得大于10cm,含泥量小于5 %,采用分层夯填，分层厚度不得大于30cm,重型压路机压实，压路机无法压实的采用人工夯实，对换填层逐层检测，需同时满足设计要求的压实度和地基承载力要求。
框架涵施工技术交底
（1）测量放样
垫层施工前由测量人员定出垫层边缘轮廓线，轮廓线为基础外边缘+20cm襟边，并注意各节垫层的厚度和标高。
（2）支模
1）模板支撑结构形式
两端涵节加厚垫层侧面采用大块模板以保证涵身混凝土外观质量，支撑采用Φ48钢管搭设，纵横向间距不大于1米。模板采用钢管搭架打斜支撑加以固定，组合模板、背撑钢管一起构成模板和支撑体系。
施工技术交底书
施工单位:编号:
工程名称
里程
工程部位
日期
一、施工流程
框架涵施工工艺流程图
二、施工方法
1、本涵基底需换填级配碎石，换填至（3）8-2卵石土，承载力：400KPa。
本涵用途：灌溉。
2、总体施工方法
（1）开挖：框架涵基坑采用人工配合机械开挖，遇到软弱层的需挖除换填，先挖至设计标高20cm以上，经监理、设计、试验检验通过后确定开挖深度。
3）质量控制
①模板及支架的材料质量和结构必须满足施工工艺要求。
②模板安装必须稳定牢靠，接缝严密，不得漏浆。模板与混凝土接触面必须清理干净并涂刷隔离剂。混凝土浇筑前，模板内的杂物和积水必须清理干净。
③模板必须刷隔离剂。
4）模板拆除
侧面模板必须在混凝土强度达到2.5Mpa以后才能拆除，并保证其表面及棱角不受损伤。
X——该段框架涵身到涵身中心的距离
L——框架涵的涵身长
涵洞地基需根据涵节高程预留错台，各分段涵身的高程=原设计高程+预留上拱度值
定出换填范围和原地面标高，填筑后的级配碎石要求的地基承载力应满足设计要求，基底整平夯实，做基底承载力检测，承载力达到400KPa时通知监理报验，合格后进行下一工序施工。
框架桥(涵)施工工艺
框架桥（涵）施工工艺13.1.1工艺概述框架桥（涵）指涵身、底板和盖板采用钢筋混凝土整体浇筑结构的涵洞，当涵洞顶面无填土时，也称为框架桥（结构示意见图13.1.1-1）。
根据地质条件的不同，其地基处理一般采用明挖、换填、强夯、砂桩、粉喷（旋喷）桩加固等措施，或采用其它桩基形式。
本工艺适用于框架（桥）涵基础以上结构的施工，关于基础施工可参考第 2 章有关内容。
图13.1.1-1 框架涵结构要素13.1.2作业内容框架桥（涵）施工主要作业内容有：地基处理、基坑开挖、基础施工、钢筋加工及安装、涵身施工、防水层施工、涵背回填、桥面系施工（框架桥）、出入口铺砌施工等。
13.1.3质量标准及检验方法《铁路混凝土工程施工质量验收标准》（TB10424－2010）《铁路桥涵工程施工质量验收标准》（TB10415－2003）《高速铁路桥涵工程施工质量验收标准》（TB10752－2010）13.1.4工艺流程图框架涵施工工艺流程见图 13.1.4-1。
图 13.1.4-1 框架涵施工工艺流程图13.1.5工序步骤及质量控制一、施工准备1.技术准备⑴认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。
⑵测量放样：平整场地后粗测涵洞的平面位置。
⑶调查开挖区域及周边地下管线分布情况，对影响施工的管线做好改移和保护方案。
2.材料准备钢筋、混凝土原材料及模板等数量满足需要，质量符合要求。
3.机具准备挖掘机、混凝土运输车、钢筋加工机具、木工机具、混凝土浇筑机具、吊装机具等。
二、测量放样测量放样时应选取经联测后符合要求的基准水准点和平面控制点为依据，测定基坑中心线、方向和高程。
涵洞基坑临时放样点应在场地平整完成以后进行，临时平面点位应距离基坑开挖上边缘5m 左右，并设置明显的标志，避免开挖和运输机械的破坏。
根据测量放样的临时平面点，采用石灰粉等绘出基坑开挖的上口边线，基坑开挖交底中应明确开挖坡度，以便控制基底开挖边线满足施工需要。
框架涵施工工艺
13.1 框架桥（涵）施工工艺标准13.1.1工艺概述框架桥（涵）指采用整体式基础，涵身、底板和框架采用钢筋混凝土整体浇筑结构形式的涵洞，一般作为过水涵洞或人行通道。
在涵洞顶面无填土时，也称为框架桥，框架桥桥面系结构形式同一般客运专线桥面系。
框架涵明挖作业适用于地下水位较低，基坑开挖后基底及坑壁透水较小的地质。
涵洞施工前，原基底或经处理后基底承载力满足设计要求，有一定的施工作业场地和材料运输条件。
框架涵结构要素见图13.1.1。
图13.1.1 框架涵结构要素13.1.2作业内容框架桥（涵）施工主要作业内容有：基坑开挖、基础施工、钢筋加工及安装、涵底板施工、涵身及涵顶板施工、防水层施工、涵背回填、桥面系施工（框架桥）、出入口铺砌施工等。
13.1.3质量标准及验收方法1、框架涵各部位偏差，应符合表13.1.3-1的规定，混凝土和砂浆强度应符合设计要求。
防水层允许偏差及检验方法应符合表13.1.3-2的规定。
2、涵身直顺，顶板平直，混凝土表面平整坚实，无蜂窝、麻面。
沉降缝直顺、整洁无渗漏。
涵洞沉降缝端面应竖直、平整，上下不得交错搭压影响沉降。
填缝材料应具有弹韧性、不透水性和耐久性，并应连续填塞密实。
3、进、出口流水顺畅，整洁美观。
防水层类型应符合设计要求，应具备防水、耐久、粘结牢固和必要的弹韧性，应按铁道部现行桥涵施工标准的有关规定施工。
表13.4.3-1 框架涵允许偏差和检验方法序号项目允许偏差（mm）检验方法检验数量：施工单位每座涵全部检查。
13.1.4工艺流程图框架涵施工工艺流程见图13.1.4。
施工准备测量放样基坑开挖基础施工涵底板施工材料准备桥面系施工涵背回填出入口顺接防水层施工涵身及顶板施工端翼墙施工图13.1.4 框架涵施工工艺流程图13.1.5工序步骤及质量控制说明一、施工准备1.技术准备⑴认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。
框架涵顶进施工工艺流程
框架涵顶进施工工艺流程先施工框架涵顶进部分，再施工出入口翼墙及引道。
⑴、开挖工作坑A、根据设计和现场条件，选择工作坑位置。
工作坑顶进端及侧边边坡均采用1:1.25，后背端边坡采用1:1，顶进端坑顶距既有线中心距离3.3m。
B、工作坑平面尺寸按以下原则确定。
长度＝前端空顶长度＋顶进框构长＋顶镐长度＋后背梁厚度＋后背厚度＋后端工作面宽度＝顶进框构全宽＋两侧工作面宽度＋两侧集水井和排水沟宽度。
C、工作坑四周挖排水沟。
D、工作抗开挖好后，应检查承载力是否满足顶进涵的要求，若土质松软，或基本承载力小于150Kpa，应用级配砂石夯实以防不均匀下沉，底面还应结合滑板制造，做成沿顶进方向头高尾低的仰坡，以便在顶进出现“扎头”时调整到预期位置。
⑵、修筑滑板及设置润滑层A、修筑滑板:滑板采用C15号砼灌筑，厚20cm。
滑板修筑前在其下部地基上夯填10cm厚的碎石层。
为增加抗滑力，滑板下每3米设地锚梁一道，与滑板一同浇灌。
地锚梁上底40cm，下底30cm，高40cm。
地锚梁直接挖槽浇注，不需支撑。
滑板砼要求振捣密实，表面平整度在2米长度范围内凹凸差不超过3mm。
施工时采用方格网控制高程法：用直径16mm钢筋头埋入基坑内，分成2×2m方格网，在灌筑砼时按点找平，以控制滑板面高程，待砼初凝后，顶面用厚度不大于2cm的M10水泥砂浆抹平压实，其平整度力求最佳。
再在其上涂刷1－2mm厚的机油滑石粉或喷涂2mm厚的石蜡，要求表面光洁平滑。
在预制框构之前，再铺一层塑料布，以防止框构底板与滑板粘连，减少启动阻力。
B、设置润滑隔离层:润滑隔离层由润滑层和塑料薄膜组成，其作法是：待滑板顶面干燥后，浇一层石蜡油，厚约2mm。
浇洒时沿滑板长度方向每米挂一道铁丝，作为石蜡厚度的浇洒标准，每浇完一格，用刨光的直木板马上刮平，铁丝拆除后的槽痕用喷灯烤熔整平。
石蜡油凝固后，撒一层0.5mm厚的滑石粉，继着铺一层塑料薄膜，薄膜接缝处压茬20cm并使茬口朝路基方向。
接长框架涵施工方法及工艺

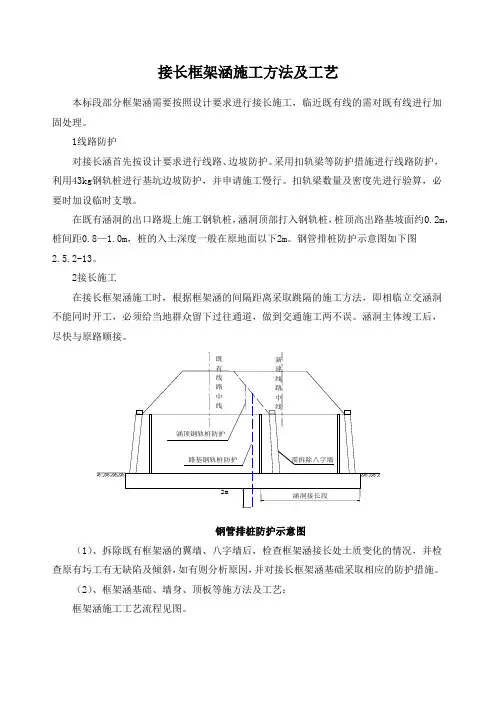

接长框架涵施工方法及工艺本标段部分框架涵需要按照设计要求进行接长施工，临近既有线的需对既有线进行加固处理。
1线路防护对接长涵首先按设计要求进行线路、边坡防护。
采用扣轨梁等防护措施进行线路防护，利用43kg 钢轨桩进行基坑边坡防护，并申请施工慢行。
扣轨梁数量及密度先进行验算，必要时加设临时支墩。
在既有涵洞的出口路堤上施工钢轨桩，涵洞顶部打入钢轨桩，桩顶高出路基坡面约0.2m ，桩间距0.8—1.0m ，桩的入土深度一般在原地面以下2m 。
钢管排桩防护示意图如下图2.5.2-13。
2接长施工在接长框架涵施工时，根据框架涵的间隔距离采取跳隔的施工方法，即相临立交涵洞不能同时开工，必须给当地群众留下过往通道，做到交通施工两不误。
涵洞主体竣工后，尽快与原路顺接。
钢管排桩防护示意图（1）、拆除既有框架涵的翼墙、八字墙后，检查框架涵接长处土质变化的情况，并检查原有圬工有无缺陷及倾斜，如有则分析原因，并对接长框架涵基础采取相应的防护措施。
（2）、框架涵基础、墙身、顶板等施方法及工艺：框架涵施工工艺流程见图。
新既框架涵施工工艺流程图框架涵施工方法①基坑开挖：采用挖掘机开挖，当挖至高于基地0.3m～0.4m时，用人工继续开挖并修整成型。
②地基处理：依设计要求进行基底换填改良土或采用水泥搅拌桩加固处理。
③基础施工：基础混凝土施工前将基坑底部浮土清理干净，立模灌注混凝土。
混凝土浇筑终凝后，采用草帘或麻袋覆盖并浇水养护。
气温低于5℃时不浇水养护。
④顶板支架：利用WDJ型碗扣支撑架。
⑤铺顶板底模：底模采用组合钢模板上铺塑胶板，组合模板得保证了底模的钢度，塑胶板面积大且表面平滑，且施工时不需涂刷脱模剂，能有效地保证混凝土的外观质量。
⑥钢筋加工及绑扎：钢筋在加工场统一加工，吊装到底模上进行绑扎和进一步焊接，整个钢筋骨架要确保稳固，防止受外力而产生变形。
⑦混凝土浇筑框架箱身采用就地浇筑，分两次浇筑，第一次浇筑到底板与边墙相交处以上30cm处，第二次浇筑边墙和顶板。
框架涵顶进施工工艺流程
框架涵顶进施工工艺流程框架施工工艺流程是指在进行建筑框架结构施工时的工艺过程和步骤。
这一过程涵盖了从项目准备到施工方案制定、施工准备、施工工序执行、验收、总结等多个环节，确保施工按照规范、高效、安全地进行。
首先，项目准备阶段包括方案设计、施工组织设计、预算编制和合同签订等工作。
在这一阶段，需要根据建筑需求和设计要求，确定框架结构施工的基本方案和施工组织体系，编制详细的预算和合同文件。
接下来是施工准备阶段。
在这个阶段，需要进行场地勘测和平整，搭建临时设施，准备施工所需材料和设备，并制定施工计划和进度安排。
此外，还要进行技术交底和组织相关人员进行安全教育和培训。
随后是框架结构施工工序的执行。
首先是基础施工，包括地基处理、基础开挖和混凝土浇筑等工序。
随后是框架梁柱的组装和安装，包括梁柱预制、安装和固定等工序。
然后是框架梁柱的砼浇筑和养护，确保结构的稳固和安全。
最后是框架的拆模和封闭，包括拆除模板和进行防水、防腐等处理。
在施工过程中，还需要进行质量控制和安全管理。
这包括对施工质量的检验和验收，确保施工符合设计要求和规范要求。
同时，还要进行施工现场的安全监管和风险控制，防止事故和安全隐患的发生。
最后是工程的验收和总结。
在工程竣工后，需要对工程进行全面的验收，包括结构安全性、建筑质量和环境保护等方面。
同时，还要总结施工过程中的经验和教训，为今后类似工程的施工提供参考和借鉴。
总之，框架施工工艺流程是一个系统而复杂的过程，需要各个环节的密切配合和协调。
通过科学、规范地实施这一流程，可以保证施工的顺利进行，确保工程质量符合要求，同时尽可能地提高施工效率和安全性。
框架涵施工技术交底
技术交底书编号： SJ-HD-001 工程位臵工程项目钢筋混凝土框架涵施工技术交底工程名称钢筋混凝土框架涵交底依据施工设计图、相关技术规范交底日期施工工班交底内容一、施工概述钢筋混凝土框架涵主体部分采用C35钢筋混凝土，要求混凝土抗渗等级不小于P10。
涵洞涵身下采用20cm厚C30混凝土封底，其下采用砂夹卵石换填至泥岩夹泥质砂岩层。
要求地基土容许承载力必须大于、等于0.15MPa。
二、施工工艺（一）施工工艺流程框架涵施工工艺流程见附图一。
（二）施工方法总体施工方案：底板、涵身和顶板各部位均采用组合钢模板立模，钢管脚手架满堂支撑，罐车运输砼进行现场泵送入模浇注，涵身分底板和墙身下部倒角一并浇筑、涵身上部和顶板钢筋砼一并浇筑的两次浇筑方式。
1、测量放样采用GPS全球定位系统全标段建立统一控制网，采用全站仪坐标进行放样，准确标明基础的位臵、尺寸及基础的轴线位臵，并在框架涵四周线路纵横向放出十字桩，以便常规检查复核用。
高程控制采用高精度水准仪，全标段建立精密水准控制测量网，水准点设于坚固、通视好、施测方便、便于保存且高程适宜处；两点高差以安臵一次水准仪即可联测为宜。
2、基坑开挖土质基坑以机械开挖为主、人工开挖为辅，进行放坡施工，必要时加设挡板或适当放缓边坡。
主体涵身基坑与出入口基坑开挖可分步进行。
机械开挖至设计标高30cm 高度时，人工进行清理，避免扰动地基。
基础底面平面尺寸应按基坑换填尺寸大小每边加宽0.5m。
基坑四周应根据地质情况按坡度1:1进行放坡，防止坍塌，需要进行加强防护的可现场进行技术交底。
在基坑底四周加设30cm×30cm排水沟，涵洞进出口各设一个2m×2m×1m的集水井，收集基坑内的地表水及地下水。
若基坑内有积水，在基础混凝土施工前应及时安排抽水，保持基底干燥。
基坑渗水时，在基坑内设集水井，采用抽水机排出坑外，保持基坑处于无水状态。
集水井采用1：0.2水泥砂浆抹地和护壁。
框架涵施工工艺
13.1 框架桥（涵）施工工艺标准13.1.1工艺概述框架桥（涵）指采用整体式基础，涵身、底板和框架采用钢筋混凝土整体浇筑结构形式的涵洞，一般作为过水涵洞或人行通道。
在涵洞顶面无填土时，也称为框架桥，框架桥桥面系结构形式同一般客运专线桥面系。
框架涵明挖作业适用于地下水位较低，基坑开挖后基底及坑壁透水较小的地质。
涵洞施工前，原基底或经处理后基底承载力满足设计要求，有一定的施工作业场地和材料运输条件。
框架涵结构要素见图13.1.1。
图13.1.1 框架涵结构要素13.1.2作业内容框架桥（涵）施工主要作业内容有：基坑开挖、基础施工、钢筋加工及安装、涵底板施工、涵身及涵顶板施工、防水层施工、涵背回填、桥面系施工（框架桥）、出入口铺砌施工等。
13.1.3质量标准及验收方法1、框架涵各部位偏差，应符合表13.1.3-1的规定，混凝土和砂浆强度应符合设计要求。
防水层允许偏差及检验方法应符合表13.1.3-2的规定。
2、涵身直顺，顶板平直，混凝土表面平整坚实，无蜂窝、麻面。
沉降缝直顺、整洁无渗漏。
涵洞沉降缝端面应竖直、平整，上下不得交错搭压影响沉降。
填缝材料应具有弹韧性、不透水性和耐久性，并应连续填塞密实。
3、进、出口流水顺畅，整洁美观。
防水层类型应符合设计要求，应具备防水、耐久、粘结牢固和必要的弹韧性，应按铁道部现行桥涵施工标准的有关规定施工。
检验数量：施工单位每座涵全部检查。
13.1.4工艺流程图框架涵施工工艺流程见图13.1.4。
施工准备测量放样基坑开挖基础施工涵底板施工材料准备桥面系施工涵背回填出入口顺接防水层施工涵身及顶板施工端翼墙施工图13.1.4 框架涵施工工艺流程图13.1.5工序步骤及质量控制说明一、施工准备 1.技术准备⑴认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。
⑵编制框架涵单项施工方案，对开挖超过2m的深基坑，应编制安全专项施工组织设计及应急预案，对开挖超过5m的深基坑，应组织相关专家进行方案的评审后实施。
框架涵施工工艺
框架涵施工工艺13.1 框架桥（涵）施工工艺标准13.1.1工艺概述框架桥（涵）指采用整体式基础，涵身、底板和框架采用钢筋混凝土整体浇筑结构形式的涵洞，一般作为过水涵洞或人行通道。
在涵洞顶面无填土时，也称为框架桥，框架桥桥面系结构形式同一般客运专线桥面系。
框架涵明挖作业适用于地下水位较低，基坑开挖后基底及坑壁透水较小的地质。
涵洞施工前，原基底或经处理后基底承载力满足设计要求，有一定的施工作业场地和材料运输条件。
框架涵结构要素见图13.1.1。
图13.1.1 框架涵结构要素13.1.2作业内容框架桥（涵）施工主要作业内容有：基坑开挖、基础施工、钢筋加工及安装、涵底板施工、涵身及涵顶板施工、防水层施工、涵背回填、桥面系施工（框架桥）、出入口铺砌施工等。
13.1.3质量标准及验收方法1、框架涵各部位偏差，应符合表13.1.3-1的规定，混凝土和砂浆强度应符合设计要求。
防水层允许偏差及检验方法应符合表13.1.3-2的规定。
2、涵身直顺，顶板平直，混凝土表面平整坚实，无蜂窝、麻面。
沉降缝直顺、整洁无渗漏。
涵洞沉降缝端面应竖直、平整，上下不得交错搭压影响沉降。
填缝材料应具有弹韧性、不透水性和耐久性，并应连续填塞密实。
3、进、出口流水顺畅，整洁美观。
防水层类型应符合设计要求，应具备防水、耐久、粘结牢固和必要的弹韧性，应按铁道部现行桥涵施工标准的有关规定施工。
表13.4.3-1 框架涵允许偏差和检验方法表13.4.3-2 防水层允许偏差和检验方法检验数量：施工单位检查不少于5处。
13.1.4工艺流程图框架涵施工工艺流程见图13.1.4。
施工准备测量放样基坑开挖基础施工涵底板施工材料准备桥面系施工涵背回填出入口顺接防水层施工涵身及顶板施工端翼墙施工图13.1.4 框架涵施工工艺流程图13.1.5工序步骤及质量控制说明一、施工准备 1.技术准备⑴认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。
浅谈框架涵施工方法
浅谈框架涵施工方法摘要：框架涵在铁路、公路等建设中是必不可少的组成部分，主要功能为通道、灌溉、畜牧、防洪等，本文主要介绍框架涵的施工工艺流程及各个环节的施工方法。
关键词：框架涵施工方法质量保证一、框架涵施工工艺1、框架涵施工流程框架涵的施工流程为：测量放样→基坑开挖→地基承载力检测→箱涵底板施工→墙身及顶板施工→沉降缝处理及涵身防水层施工→涵背回填→检查验收。
2、测量放样在基础开挖之前，按照图纸所示坐标及尺寸，放出箱涵中心线及基础开挖边线，并设临时水准点，作为箱涵施工过程高程控制依据，箱涵中心线应引至两端木桩上，以便随时进行中心线检查。
3、箱涵底板施工框架箱涵底板采用钢模一次性支设完成，模板外侧用短钢管夹紧打入土中并支撑在基坑边坡壁上，间距50cm。
根据设计要求，沉降缝采用浸沥青木板，在支模时一并支设成型。
内侧模板支撑可利用在底板钢筋上焊接钢筋撑脚，采用钢管进行对撑。
模板支设完毕，绑扎底板钢筋，预留侧墙钢筋。
混凝土采用搅拌运输车从商品混凝土站运至浇筑地点，泵车入模，插入式振动棒分层振捣密实。
混凝土在浇筑过程中应派专人对模板及支撑情况进行观察，若发现松动变形及时进行加固处理。
4、墙身及顶板施工墙身和顶板施工与底板对应，每段按沉降缝分开，并与底板垂直保持一致。
墙身施工前，将施工缝处混凝土表面凿毛，剔除松散混凝土，清理渣物并冲洗干净。
然后绑扎墙身钢筋，将内膜安装完成。
墙身模板采用定制大模板（钢制），以φ48钢管为竖向背楞，间距30cm，横向2根φ48钢管辅以双向φ16＠60cm对拉螺杆进行对拉加固，底排螺杆距底面不得大于30cm，螺杆外套φ20PVC管。
墙身和顶板模板在支设时，考虑连续安装，墙身模板在沉降缝处使用加密拉杆固定墙身两端挡模。
顶板支模搭设满堂支撑架，双向间距100cm，顶板模板采用δ=1.8cm厚竹胶板拼装而成，以100×100木枋作背楞，间距30cm，φ48满堂钢管脚手架作支撑体系。
框架涵施工工艺流程
