最新AMD-CPU接口大全

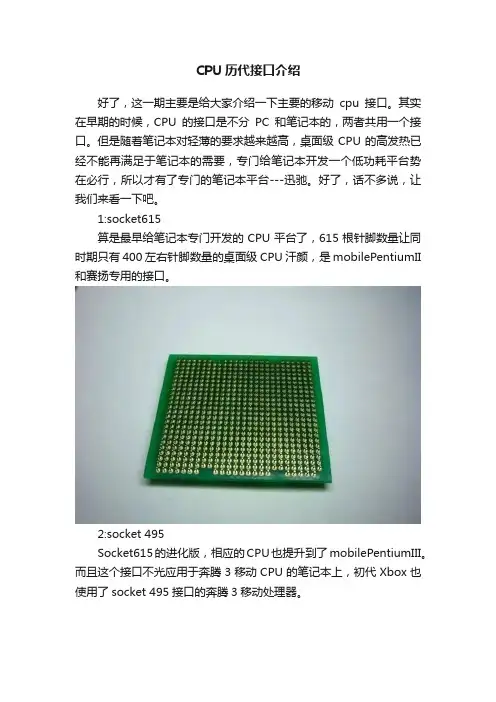

CPU历代接口介绍
CPU历代接口介绍好了，这一期主要是给大家介绍一下主要的移动cpu接口。
其实在早期的时候，CPU的接口是不分PC和笔记本的，两者共用一个接口。
但是随着笔记本对轻薄的要求越来越高，桌面级CPU的高发热已经不能再满足于笔记本的需要，专门给笔记本开发一个低功耗平台势在必行，所以才有了专门的笔记本平台---迅驰。
好了，话不多说，让我们来看一下吧。
1:socket615算是最早给笔记本专门开发的CPU平台了，615根针脚数量让同时期只有400左右针脚数量的桌面级CPU汗颜，是mobilePentiumII 和赛扬专用的接口。
2:socket 495Socket615的进化版，相应的CPU也提升到了mobilePentiumIII。
而且这个接口不光应用于奔腾3移动CPU的笔记本上，初代Xbox也使用了socket 495接口的奔腾3移动处理器。
3:socket 563AMD第一个官方的专门用于移动CPU的插槽，相比桌面级的socket462，它的封装厚度更薄，用于K7架构的Athlon XP-M处理器，功耗从16~25W不等。
但是它也很短命，因为这个接口是2002年发布的，03年就被socket 754接口的新一代K8移动CPU所取代。
4:socket 479牙膏厂第一代迅驰平台所使用的CPU接口。
主要支持图拉丁架构的奔腾M和赛扬M处理器。
因为奔腾M有着优秀的能耗比，远超同时期的奔腾4-M和奔腾4处理器，所以有些玩家想把它用到桌面上，看过我写的推送的肯定还记得有一期我提到过socket 479-478转接卡，它就是专门给奔腾M服务的。
5:socket M/P/441这两个接口都是用于酷睿2 CPU的迅驰移动平台上，socket M发布于2006年，而socket P发布于2007年。
它们都拥有478个针脚，socket P相比socket M，前端总线从800MHz提升到了1066MHz，而socket 441则是intel的Atom平台所使用的接口，发布于2008年6:socket S1AMD最后一代可更换CPU的移动CPU插槽了。
AMD_与intel_CPU型号大全
AMD与intel CPU型号大全CPU 厂商会给属于同一系列的CPU 产品定一个系列型号，而系列型号是用于区分CPU 性能的重要标示。
英特尔公司的主要CPU 系列型号有：PentiumPentium ProFor personal use only in study and research; not for commercial usePentium IIPentium IIIPentium 4Pentium 4EEPentium-mCeleronCeleron IICeleron IIICeleron IVCeleron DXeon 等等而AMD 公司的主要CPU 系列型号有：K5K6K6-2DuronAthlon XPSempronAthlon 64Opteron 等等3、接口类型我们知道，CPU 需要通过某个接口与主板连接，才能进行工作。
CPU 经过这么多年的发展，采用的接口方式有引脚式、卡式、触点式、针脚式等。
而目前CPU 的接口，都是针脚式接口，对应到主板上，就有相应的插槽类型。
CPU 接口类型不同，在插孔数、体积、形状上都有变化，所以不能互相混用接插。
1) Socket 775Socket 775 又称为Socket T，是目前应用于Intel LGA775 封装的CPU 所对应的接口，目前采用此种接口的有LGA775 封装的Pentium 4、Pentium 4 EE、Celeron D 等CPU。
与以前的Socket 478 接口CPU 不同，Socket 775 接口CPU 的底部没有传统的针脚，而代之以775 个触点，即并非针脚式而是触点式。
通过与对应的Socket 775 插槽内的775 根触针接触，来传输信号。
Socket 775 接口，不仅能够有效提升处理器的信号强度、提升处理器频率，同时也可以提高处理器生产的良品率，降低生产成本。
随着Socket 478 的逐渐淡出，Socket 775 将成为今后所有Intel 桌面CPU 的标准接口。
CPU接口类型大全2
Intel、AMD CPU接口类型汇总大全英特尔公司的主要 CPU 系列型号有：PentiumPentium ProPentium IIPentium IIIPentium 4Pentium 4EEPentium-mCeleronCeleron IICeleron IIICeleron IVCeleron DXeon 等等而 AMD 公司的主要 CPU 系列型号有：K5K6K6-2DuronAthlon XPSempronAthlon 64Opteron 等等3、接口类型我们知道，CPU 需要通过某个接口与主板连接，才能进行工作。
CPU 经过这么多年的发展，采用的接口方式有引脚式、卡式、触点式、针脚式等。
而目前 CPU 的接口，都是针脚式接口，对应到主板上，就有相应的插槽类型。
CPU 接口类型不同，在插孔数、体积、形状上都有变化，所以不能互相混用接插。
1) Socket 775Socket 775 又称为 Socket T，是目前应用于 Intel LGA775 封装的CPU 所对应的接口，目前采用此种接口的有 LGA775 封装的 Pentium 4、Pentium 4 EE、Celeron D 等 CPU。
与以前的 Socket 478 接口 CPU 不同，Socket 775 接口 CPU 的底部没有传统的针脚，而代之以 775 个触点，即并非针脚式而是触点式。
通过与对应的 Socket 775 插槽内的 775 根触针接触，来传输信号。
Socket 775 接口，不仅能够有效提升处理器的信号强度、提升处理器频率，同时也可以提高处理器生产的良品率，降低生产成本。
随着 Socket 478 的逐渐淡出，Socket 775 将成为今后所有 Intel 桌面 CPU 的标准接口。
2) Socket 754Socket 754 是2003年9月 AMD 64 位桌面平台最初发布时的 CPU 接口，目前采用此接口的，有低端的 Athlon 64 和高端的 Sempron，具有 754 根 CPU 针脚。
AMD处理器的插槽(接口类型)简介
【AMD系列CPU的插槽（接口类型）简介】CPU插槽：就是用于安装CPU的插座，目前主流的CPU插槽为Socket。
CPU接口类型不同，在插孔数、体积、形状都有变化，所以不能互相接插。
作为一个DIYer的基本功之一就是要认识CPU和主板的接口。
只有了解了接口类型，才能自己组装出一台心目的理想电脑。
常见CPU接口类型有：Socket FM1、Socket AM3+、Socket AM3、Socket AM2+、Socket AM2；LGA 1155(Sandy Bridge) 、LGA 1156、LGA 1366、LGA 775。
在一般的用户看来，接口的更换总是能带来最新技术的体验，也意味着用户如果想体验最新技术不得不淘汰旧有平台。
在AMD推出K8处理器时也曾推出过Socket 754和Socket 939两种接口，但由于它们集成的内存控制器均不支持DDR2内存，同时，DDR2内存因其更低的功耗以及价格优势而成为主流用户的首选，因此AMD需要对K8处理器的内存控制器进行升级才能提供对DDR2内存的支持，就在这个时候，AM2接口应运而生！于2006年5月23日，AMD正式推出采用新一代Socket AM2接口的Athlon 64、Athlon 64 X2、Athlon 64 FX和Sempron处理器。
AM2接口拥有940根针脚，比Socket 939多一根，但是与服务器版本Socket 940针脚排列不同，所以不兼容，也不够兼容Socket 939系列的散热器。
AM2处理器最高支持DDR2 800内存，无论是低端的Sempron系列还是高端的FX系列，均采用了统一的AM2接口，这有利于用户升级处理器。
下面就市场上AMD CPU的插槽简单介绍一下：AM2：全称是Socket AM2，它是一个CPU接口规格（接口为940针），AM2接口的CPU全部支持DDR2内存，由于AMD后来的CPU都是内置内存控制器，所以整个平台都随着接口的变化而变化，更改后的架构也被人称之为AM2架构。
主板接口大全
主板接口大全处理器接口上图为AMD Athlon雷鸟或XP处理器Socket462 CPU插座，在插槽中间我们可以看到可以测量核心温度的测温探头以及测温电阻。
上图为Intel Socket478奔腾四处理器插座。
通常处理器插座上有一个挤压杆，通过挤压杆使处理器同插座间结合更加紧密，并且使处理器更稳固地安装在主板上。
南北桥北桥以及南桥是主板的中枢，不同芯片组厂商的南北桥芯片各不相同，当然也提供了相近或不同的功能。
上面图中覆盖着银色散热片的就是主板的北桥芯片，北桥芯片是主板上离CPU最近的一块芯片，负责与CPU的联系并控制内存、AGP、PCI数据在北桥内部传输。
由于原来的控制芯片一直摆放在主板的上部而被命名为北桥芯片，而Intel从815时开始就已经放弃了南北桥这种说法，Intel的MCH就相当于北桥芯片。
MCH是内存控制器中心，负责连接CPU，AGP总线和内存。
南桥：主板上的一块芯片，主要负责I/O接口以及IDE设备的控制等。
相对于北桥，南桥芯片在主板的位置要相对靠下。
Intel的ICH芯片相当于南桥芯片，ICH是输入/输出控制器中心，负责连接PCI总线，IDE设备，I/O设备等。
内存接口上图为支持168pin SDRAM内存的内存插槽。
SDRAM为上一代的内存标准，SDRAM内存最大特征是有168个金手指，并且在接口处有两个缺口，这样可以避免内存插反，导致计算机硬件烧毁。
上图为主板内存插槽，我们可以看出，插槽支持的内存类型为184pin DDR SDRAM。
DDR SDRAM即双倍速传输SDRAM，它是一种新型标准，通过时钟的上下沿来传输数据，以达到双倍速传输数据的目的，因此设计上也同普通的SDRAM不用，首先DDR SDRAM有184个金手指，并且内存接口处仅有一个缺口，所以安装DDR SDRAM的内存插槽并不能安装168个金手指的SDRAM内存。
存储器接口上图为目前主流主板上所带有的IDE接口，在接口边的PCB上标有IDE编号，分为IDE1和IDE2。

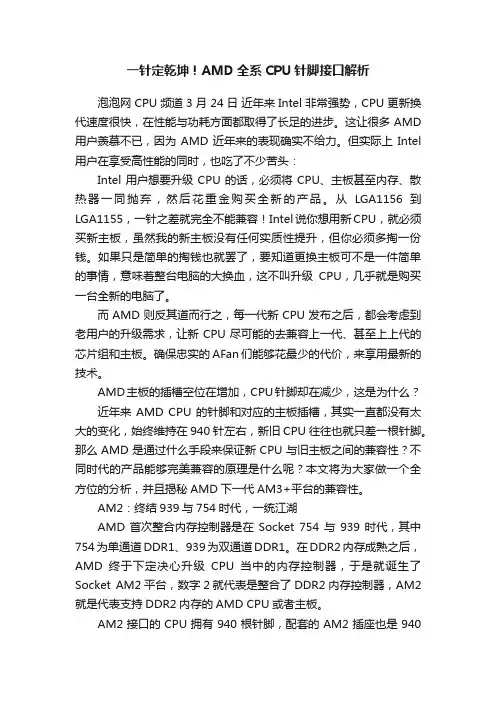

一针定乾坤！AMD全系CPU针脚接口解析
一针定乾坤！AMD全系CPU针脚接口解析泡泡网CPU频道3月24日近年来Intel非常强势，CPU更新换代速度很快，在性能与功耗方面都取得了长足的进步。
这让很多AMD 用户羡慕不已，因为AMD近年来的表现确实不给力。
但实际上Intel 用户在享受高性能的同时，也吃了不少苦头：Intel用户想要升级CPU的话，必须将CPU、主板甚至内存、散热器一同抛弃，然后花重金购买全新的产品。
从LGA1156到LGA1155，一针之差就完全不能兼容！Intel说你想用新CPU，就必须买新主板，虽然我的新主板没有任何实质性提升，但你必须多掏一份钱。
如果只是简单的掏钱也就罢了，要知道更换主板可不是一件简单的事情，意味着整台电脑的大换血，这不叫升级CPU，几乎就是购买一台全新的电脑了。
而AMD则反其道而行之，每一代新CPU发布之后，都会考虑到老用户的升级需求，让新CPU尽可能的去兼容上一代、甚至上上代的芯片组和主板。
确保忠实的AFan们能够花最少的代价，来享用最新的技术。
AMD主板的插槽空位在增加，CPU针脚却在减少，这是为什么？近年来AMD CPU的针脚和对应的主板插槽，其实一直都没有太大的变化，始终维持在940针左右，新旧CPU往往也就只差一根针脚。
那么AMD是通过什么手段来保证新CPU与旧主板之间的兼容性？不同时代的产品能够完美兼容的原理是什么呢？本文将为大家做一个全方位的分析，并且揭秘AMD下一代AM3+平台的兼容性。
AM2：终结939与754时代，一统江湖AMD首次整合内存控制器是在Socket 754与939时代，其中754为单通道DDR1、939为双通道DDR1。
在DDR2内存成熟之后，AMD终于下定决心升级CPU当中的内存控制器，于是就诞生了Socket AM2平台，数字2就代表是整合了DDR2内存控制器，AM2就是代表支持DDR2内存的AMD CPU或者主板。
AM2接口的CPU拥有940根针脚，配套的AM2插座也是940针。
(整理)IntelCPU接口类型汇总.
Intel CPU 接口类型汇总LGA 1155接口LGA 1155是Intel继LGA 1356之后的CPU插槽。
是最新的SNB平台处理器平台标准，Sandy Bridge是将取代Nehalem的一种新的微架构，将采用32纳米芯片加工技术制造。
Sandy Bridge 将是第一个拥有高级矢量扩展指令集(Advanced Vector Extensions)微架构”(之前称作VSSE)，其重要性堪比1999年Pentium III处理器引入的SSE指令集。
这种新的指令能够以256位数据块的方式处理数据，因此数据传输将获得显著提升，从而加快图像、视频和音频等应用程序的浮点计算。
从理论上来讲，A VX指令集的引入使得CPU内核浮点运算性能提升到了2倍。
LGA 1156接口LGA 1156又叫做Socket H，是Intel在LGA775与LGA 1366之后的CPU插槽。
它也是Intel Core i3/i5/i7处理器器(Nehalem系列)的插槽，读取速度比LGA 775高。
LGA1366接口Intel将在下一代45nm Nehalem 系列处理器中开始使用新的LGA 1366接口.又称Socket B,逐步取代流行多年的LGA 775.从名称上就可以看出,LGA 1366要比LGA 775A多出约600个针脚,这些针脚会用于QPI总线、三条64bit DDR3内存通道等连接。
Bloomfield、Gainestown 以及Nehalem处理器的接口为LGA 1366，比目前采用LGA 775接口的Penryn的面积大了20%。
处理器die越大，发热量相对就越大，所以就需要散热效果更佳的CPU散热器。
而且处理器背面多出了一块金属板(和LGA 775接口外观雷同)，目的是为了更好是固定处理器以及散热器。
LGA 1366对主板电压调节模块(VMR)也提出了新要求，版本将从11升级到11.1。
45nm Nehalem将带来Intel微处理器架构的又一次重大变革，不过仅就桌面而言，高端、中端和低端型号的具体架构又会各自有所不同。
令人狂躁的AMDCPU接口分类终于区分清楚了，AMD升级指南（AM接口篇）
令人狂躁的AMDCPU接口分类终于区分清楚了，AMD升级指南（AM接口篇）相信不少朋友也跟我一样曾经被AMD主板接口分类弄得云里雾里，所以痛下决心终于按照CPU接口类型对于市面上主要的一些AMD主板有了一个简单的划分，今天我们先要介绍的是AM接口系列，也是为了方便大伙理解。
•AM2接口2006年发布，940针，支持DDR2双通道内存，主要支持CPU 类型：Athlon 64 FX （速龙64FX）如速龙64FX-62、Athlon 64 x2（速龙64x2）如速龙64x2 5200+、Athlon 64如速龙3000+和sempron（闪龙）闪龙64 3000+。
因为这一系列相对来说过于久远所以如果碰到的朋友可以仅做了解，基本上没有什么升级的价值。
速龙64x2•AM2+接口2007年发布，940针，支持DDR2内存，作为AM2和AM3之间的过渡产品，AM2的CPU在物理针数和设计上和AM2+相同，可以兼容，但是能够真的充分贴合AM2+的性能的CPU极少，所以存在性能浪费。
主要支持CPU类型：Phenom（弈龙）如Phenom X4 9450 /Athlon64 FX/Athlon 64 X2/Athlon64/Sempron。
就如同上一代的接口一样由于年代久远，升级价值不高。
弈龙2•AM3接口2008年发布，938针，最高支持DDR3 1600内存，遵循向下兼容的原则，AM3的CPU可以使用在AM2和AM2+的主板上，而AM2和AM2+的CPU不能用在AM3的主板上。
理解起来比较简单，938针的CPU可以放进940的插槽。
CPU支持类型：pheonm II x3如X3 740，Phenom IIX4如x4 820，Phenom IIX6如1035T，Athlon IIx2如x2 275，Athlon II x3如x3 460，Athlon II x4如x4 650，Sempron 100如Sempron140。
Intel、AMD CPU接口介绍
Intel、AMD CPU接口介绍！LGA775、LGA1155、LGA1156、LGA1366、AM3、AM3+接口介绍！AM3+接口兼容AM3处理器2011年02月15日星期二 18:13敛财有新招？明年遭遇六种CPU接口马上进入年底又到了我们展望明年DIY市场的时候了，在刚刚结束的CDF2010首届高峰论坛上各界领袖都表现出极强的信心去迎接一个又一个挑战，但是从终端消费者来看，我们看到的却依旧是DIY很不明朗的明天。
如果说去年Intel与AMD新品的发布或多或少还能带给我们些许的惊喜的话，那么2011年的DIY市场可以用“白菜豆腐汤”来形容，淡的出奇。
无论是上游的芯片厂商还是中间的品牌厂商，再到下游的渠道经销商都已经失去了创新的动力，更缺少忽悠的资本。
披马甲重新上阵的老产品比比皆是，而混乱的产品线布局更是让不少专业人士也有点犯迷糊。
说到最混乱的局面莫过于明年处理器的接口类型，粗略的算了一下明年市面上我们的消费者将面对至少6种以上不同类型的处理器接口，包括Intel平台LGA775、LGA1155、LGA1156、LGA1366，AMD平台则包含至少AM3与AM3+两种接口。
为了获得更好的性能接口升级倒也在情理之中，但最要命的是这么多类型的接口却并不能互相兼容......面对种类繁多的处理器接口类型，你是否做到心中有数呢？与Intel相比，AMD一直以来所奉行的向下兼容的政策一直受到DIY用户的推崇，在体验最新架构产品的同时却不需要更换平台上的其他产品，将升级成本控制在最低水平。
但是到了“推土机”时代，全新AM3+处理器将不能继续在AM3主板上使用，反而AM3处理器可以在AM3+主板上使用。
不能相互兼容的结果就意味这我们想要对平台进行需要彻底大换血，成本的增加可想而知。
而这些成本的投入能为我们换来性能上的显著提升吗？起码现在大家的心里还是个“问号”。
硬件产品的进化史（DIY用户必须收藏的教科书，点击查看大图）【下载24MB高清原图】上图是国外某骨灰级硬件玩家呕心沥血之作，放在这里一方面是让大家看到硬件产品接口类型的演变过程，另外一方面是供大家收藏以备不时之需。
intelcpu接口类型汇总
Intel CPU 接口类型汇总LGA 1155接口LGA 1155是Intel继LGA 1356之后的CPU插槽。
是最新的SNB平台处理器平台标准，Sandy Bridge是将取代Nehalem的一种新的微架构，将采用32纳米芯片加工技术制造。
Sandy Bridge 将是第一个拥有高级矢量扩展指令集(Advanced Vector Extensions)微架构”(之前称作VSSE)，其重要性堪比1999年Pentium III处理器引入的SSE指令集。
这种新的指令能够以256位数据块的方式处理数据，因此数据传输将获得显著提升，从而加快图像、视频和音频等应用程序的浮点计算。
从理论上来讲，A VX指令集的引入使得CPU内核浮点运算性能提升到了2倍。
LGA 1156接口LGA 1156又叫做Socket H，是Intel在LGA775与LGA 1366之后的CPU插槽。
它也是Intel Core i3/i5/i7处理器器(Nehalem系列)的插槽，读取速度比LGA 775高。
LGA1366接口Intel将在下一代45nm Nehalem 系列处理器中开始使用新的LGA 1366接口.又称Socket B,逐步取代流行多年的LGA 775.从名称上就可以看出,LGA 1366要比LGA 775A多出约600个针脚,这些针脚会用于QPI总线、三条64bit DDR3内存通道等连接。
Bloomfield、Gainestown 以及Nehalem处理器的接口为LGA 1366，比目前采用LGA 775接口的Penryn的面积大了20%。
处理器die越大，发热量相对就越大，所以就需要散热效果更佳的CPU散热器。
而且处理器背面多出了一块金属板(和LGA 775接口外观雷同)，目的是为了更好是固定处理器以及散热器。
LGA 1366对主板电压调节模块(VMR)也提出了新要求，版本将从11升级到11.1。
45nm Nehalem将带来Intel微处理器架构的又一次重大变革，不过仅就桌面而言，高端、中端和低端型号的具体架构又会各自有所不同。
最新AMD-CPU接口大全汇总
A M D-C P U接口大全●统一接口时代的开始：Socket AM22006年五月，Socket AM2接口发布，支持AMD 64位桌面CPU，它为用户带来的最大特性就是开始集成了DDR2内存控制器，接口名“AM2”中的“2”也正是代表着它支持DDR2内存。
计划用于取代原有的的Sock 754和Sock 939接口，从而实现了AMD桌面平台CPU插槽的统一。
这一年，中端市场AMD K8架构处理器大行其道，AM2接口也得到了众厂商的一致支持。
AMD统一接口的时代，从AM2开始这一年是AMD走下神坛的一年，也是K8架构在主流市场大行其道的一年。
为了应对突如其来的Intel的“扣肉”处理器，AMD把旗下的速龙系列大幅度降价，这让追求性价比的主流用户享受到许多物美价廉的好产品，其中最有代表性的就是单核速龙64 3200+和后来成为“入门双核”的速龙64 x2 3600+AMD AM2 Athlon 64 3200+速龙64 X2 3600+成为双核市场普及先锋这段期间AMD发布的产品非常多，也非常复杂。
单单是速龙X2 就横跨了90纳米到65纳米两个时代，还有全新命名规则的BE-2300、LE-1150系列，一路穿越到2008年，45纳米全面普及，采用的依然是AM2接口。
这种做法让DIY 用户的平台升级变得非常简单，不少人就直接从90纳米时代飞跃到45纳米，要做的仅仅是刷新一下BIOS，换一个处理器。
●“路人甲”：过渡接口Socket AM2+2007年第三季度，AMD推出了AM2到AM3之间的过渡性接口：SocketAM2+。
其实按照AMD最初的设定，AM2服役时间过后就会被AM3所替代，但由于K8架构的四核羿龙一再跳票只能作罢，推出了过渡性质的AM2+接口，这款接口与AM2完全相容，也就是说AM2+处理器能用在AM2主板上，AM2处理器也能用上AM2+主板。
AM2+接口与AM2接口几乎完美兼容我们都知道AMD的CPU里集成了内存控制器，所以当内存条更新换代的时候，CPU接口也要做相应的更换。
CPU插槽类型
CPU插槽类型我们知道，CPU需要通过某个接口与主板连接的才能进行工作。
CPU经过这么多年的发展，采用的接口方式有引脚式、卡式、触点式、针脚式等。
而目前CPU的接口都是针脚式接口，对应到主板上就有相应的插槽类型。
不同类型的CPU具有不同的CPU插槽，因此选择CPU，就必须选择带有与之对应插槽类型的主板。
主板CPU插槽类型不同，在插孔数、体积、形状都有变化，所以不能互相接插。
Socket AM3支持AMD 45纳米产品。
支持Hyper-Transport 3.0传输协议，与AM2+处理器的最大分别是，在于AM3处理器将同时内建DDR2及DDR3内存控制器，并可向下兼容Socket AM2及AM2+主机板产品。
AMD的Socket AM2+，AM2的下一代接班人。
其接口为940针。
在07年的第三季度上市。
其实AMD原本并没有打算推出AM2+接口的计划，但是由于支持AMD四核K8L处理器的AM3接口推迟到了2008年第二季度发布，在此之间AMD必须找一个过渡性的接口，所以AM2+就应运而生了。
需要要注意的是，在AMD官方发表的关于AM2的声明中只是说AM2+能和AM2完全“兼容”。
注意是“兼容”，也就是说，CPU插到这两种接口的主板上都可以使用，但是有一点不能忽略，就是“兼容”不等于“支持”。
“兼容”只是可以使用，但是有可能会发生性能的损失；只有“支持”，才能完美的运行在其平台上。
所以市面上能支持AM2+接口CPU的主板到现在为止几乎没有。
现在的AM2+主板说是“支持”，其实只是“兼容”，因为现阶段的主板HyperTransport总线传输带宽，还停留在1.0/2.0的水平，工作频率为1GHz，最高数据传输带宽为2GT/s即8GB/s。
而AM2+处理器的HyperTransport总线 3.0则支持最高2.6GHz的工作频率，该频率下数据传输带宽将达到5.2GT/s 即20.8GB/s，是现在的2.6倍。
intelcpu接口类型汇总
Intel CPU 接口类型汇总LGA 1155接口LGA 1155是Intel继LGA 1356之后的CPU插槽。
是最新的SNB平台处理器平台标准，Sandy Bridge是将取代Nehalem的一种新的微架构，将采用32纳米芯片加工技术制造。
Sandy Bridge 将是第一个拥有高级矢量扩展指令集(Advanced Vector Extensions)微架构”(之前称作VSSE)，其重要性堪比1999年Pentium III处理器引入的SSE指令集。
这种新的指令能够以256位数据块的方式处理数据，因此数据传输将获得显著提升，从而加快图像、视频和音频等应用程序的浮点计算。
从理论上来讲，A VX指令集的引入使得CPU内核浮点运算性能提升到了2倍。
LGA 1156接口LGA 1156又叫做Socket H，是Intel在LGA775与LGA 1366之后的CPU插槽。
它也是Intel Core i3/i5/i7处理器器(Nehalem系列)的插槽，读取速度比LGA 775高。
LGA1366接口Intel将在下一代45nm Nehalem 系列处理器中开始使用新的LGA 1366接口.又称Socket B,逐步取代流行多年的LGA 775.从名称上就可以看出,LGA 1366要比LGA 775A多出约600个针脚,这些针脚会用于QPI总线、三条64bit DDR3内存通道等连接。
Bloomfield、Gainestown 以及Nehalem处理器的接口为LGA 1366，比目前采用LGA 775接口的Penryn的面积大了20%。
处理器die越大，发热量相对就越大，所以就需要散热效果更佳的CPU散热器。
而且处理器背面多出了一块金属板(和LGA 775接口外观雷同)，目的是为了更好是固定处理器以及散热器。
LGA 1366对主板电压调节模块(VMR)也提出了新要求，版本将从11升级到11.1。
45nm Nehalem将带来Intel微处理器架构的又一次重大变革，不过仅就桌面而言，高端、中端和低端型号的具体架构又会各自有所不同。
AMD-CPU接口大全
●统一接口时代的开始：Socket AM22006年五月，Socket AM2接口发布，支持AMD 64位桌面CPU，它为用户带来的最大特性就是开始集成了DDR2内存控制器，接口名“AM2”中的“2”也正是代表着它支持DDR2内存。
计划用于取代原有的的Sock 754和Sock 939接口，从而实现了AMD桌面平台CPU 插槽的统一。
这一年，中端市场AMD K8架构处理器大行其道，AM2接口也得到了众厂商的一致支持。
AMD统一接口的时代，从AM2开始这一年是AMD走下神坛的一年，也是K8架构在主流市场大行其道的一年。
为了应对突如其来的Intel的“扣肉”处理器，AMD把旗下的速龙系列大幅度降价，这让追求性价比的主流用户享受到许多物美价廉的好产品，其中最有代表性的就是单核速龙64 3200+和后来成为“入门双核”的速龙64 x2 3600+AMD AM2 Athlon 64 3200+速龙64 X2 3600+成为双核市场普及先锋这段期间AMD发布的产品非常多，也非常复杂。
单单是速龙X2 就横跨了90纳米到65纳米两个时代，还有全新命名规则的BE-2300、LE-1150系列，一路穿越到2008年，45纳米全面普及，采用的依然是AM2接口。
这种做法让DIY用户的平台升级变得非常简单，不少人就直接从90纳米时代飞跃到45纳米，要做的仅仅是刷新一下BIOS，换一个处理器。
●“路人甲”：过渡接口Socket AM2+2007年第三季度，AMD推出了AM2到AM3之间的过渡性接口：Socket AM2+。
其实按照AMD最初的设定，AM2服役时间过后就会被AM3所替代，但由于K8架构的四核羿龙一再跳票只能作罢，推出了过渡性质的AM2+接口，这款接口与AM2完全相容，也就是说AM2+处理器能用在AM2主板上，AM2处理器也能用上AM2+主板。
AM2+接口与AM2接口几乎完美兼容我们都知道AMD的CPU里集成了内存控制器，所以当内存条更新换代的时候，CPU接口也要做相应的更换。
AMDCPU AM2 AM2+ AM3区别
近年来Intel非常强势，CPU更新换代速度很快，在性能与功耗方面都取得了长足的进步。
这让很多AMD用户羡慕不已，因为AMD近年来的表现确实不给力。
但实际上Intel用户在享受高性能的同时，也吃了不少苦头：Intel用户想要升级CPU的话，必须将CPU、主板甚至内存、散热器一同抛弃，然后花重金购买全新的产品。
从LGA1156到LGA1155，一针之差就完全不能兼容！Intel说你想用新CPU，就必须买新主板，虽然我的新主板没有任何实质性提升，但你必须多掏一份钱。
如果只是简单的掏钱也就罢了，要知道更换主板可不是一件简单的事情，意味着整台电脑的大换血，这不叫升级CPU，几乎就是购买一台全新的电脑了。
而AMD则反其道而行之，每一代新CPU发布之后，都会考虑到老用户的升级需求，让新CPU尽可能的去兼容上一代、甚至上上代的芯片组和主板。
确保忠实的AFan们能够花最少的代价，来享用最新的技术。
近年来AMD CPU的针脚和对应的主板插槽，其实一直都没有太大的变化，始终维持在940针左右，新旧CPU往往也就只差一根针脚。
那么AMD是通过什么手段来保证新CPU与旧主板之间的兼容性？不同时代的产品能够完美兼容的原理是什么呢？请看下文2楼：AM2：终结939与754，一统江湖3楼：AM2+：过渡产品，支持HT 3.04楼：AM2和AM2+：无缝升级完美兼容5楼：AM3：为DDR3内存而走出的一代6楼：AM3+：推土机的坚实基础7楼总结：AM3与AM3+有望实现兼容AM2：终结939与754，一统江湖.AMD首次整合内存控制器是在Socket 754与939时代，其中754为单通道DDR1、939为双通道DDR1。
在DDR2内存成熟之后，AMD终于下定决心升级CPU当中的内存控制器，于是就诞生了Socket AM2平台，数字2就代表是整合了DDR2内存控制器，AM2就是代表支持DDR2内存的AMD CPU或者主板。
AM2接口的CPU拥有940根针脚，配套的AM2插座也是940针。
主板接口图解
主板接口图解及其分类前言主板作为电脑的主体部分，提供着多种接口与各部件进行连接工作，而随着科技的不断发展，主板上的各种接口与规范也在不断升级、不断更新换代。
其中比较典型的就是CPU接口，Intel方面，有奔腾、酷睿2系列的LGA 775，酷睿i7的LGA 1366接口，i5、i3的LGA1156；AMD方面也从AM2升级到了AM2+以及AM3接口。
其他如内存也从DDR升级到最新的DDR3，CPU供电接口也从4PIN扩展到8PIN等。
面对主板上如此多的接口，你都知道它们的用途吗？如此繁多的接口，你全都认识吗？在本文中，我们将对主流主板上的各种接口进行介绍，使用户能清楚、明白主板上各种接口的作用。
1、CPU接口首先是CPU接口部分，目前PC上只有Intel和AMD两个公司生产的CPU，它们采用了不同的接口，而且同品牌CPU也有不同的接口类型。
Intel：Intel的LGA 775接口IntelLGA 1366和LGA 1156接口Intel的CPU采用的是LGA 775、LGA 1366和LGA 1156这三种接口。
除了酷睿i7系列采用的是LGA 1366接口，酷睿i5和i3采用的是LGA 1156，市面上其他型号的CPU都是采用L GA 775接口，可以说LGA 775仍是主流，各种接口都不兼容。
在安装CPU时，注意CPU上的一个角上有箭头，把该箭头对着图中黄***色圆圈的方向装即可。
AMD：2009年2月中，AMD发布了采用Socket AM3接口封装的Phenom II CPU和AM3接口的主板，而AM3接口相比AM2+接口最大的改进是同时提供DDR2和DDR3内存的支持。
换句话说，以后推出的AM3接口CPU均兼容现有的AM2+平台，通过刷写最新主板BIOS，即可用在当前主流的AM2+主板（如AMD 770、780G、790X/FX等）上，而用户也不必担心升级问题。
AM2+接口（左）与AM3接口（右）对比我们来比较一下AM3与AM2+两种接口的区别，上图左是Socket AM2+接口，拥有940个针脚；上图右是Socket AM3接口。
AMD CPU型号及接口对照表
以下内容都是在网上收集而得，希望对各位有所帮助~Socket ASocket A接口，也叫Socket 462，是AMD公司Athlon XP和Duron处理器的插座标准。
Socket A接口具有462插孔，可以支持133MHz外频。
如同Socket 370一样，降低了制造成本，简化了结构设计。
在这个接口上，AMD公司推出了多款CPU，从最开始的雷鸟、毒龙，到后来的Athlon XP、新毒龙、部分采用SocketA接口的闪龙。
其产品跨度极大，是AMD公司赶超Intel公司的重要阵地。
现在AMD公司虽然已经不再出产Socket A接口的CPU，但是Socket A接口的CPU在目前使用的PC中仍占有巨大的份额。
Socket 754Socket 754是2003年9月AMD64位桌面平台最初发布时的标准插槽，具有754个CPU针脚插孔，支持200MHz外频和800MHz的HyperTransport总线频率，但不支持双通道内存技术。
目前采用此种插槽的有面向桌面平台的Athlon 64的低端型号和Sempron的高端型号，以及面向移动平台的Mobile Sempron、Mobile Athlon 64以及Turion 64。
随着AMD从2006年开始全面转向支持DDR2内存，今后桌面平台的Socket 754插槽逐渐被具有940根CPU针脚插孔、支持双通道DDR2内存的Socket AM2插槽所取代从而使AMD的桌面处理器接口走向统一，而与此同时移动平台的Socket 754插槽也逐渐被具有638根CPU针脚插孔、支持双通道DDR2内存的Socket S1插槽所取代，在2007年底完成自己的历史使命从而被淘汰。
Socket 939Socket 939是AMD公司2004年6月才发布的64位桌面平台插槽标准，具有939个CPU针脚插孔，支持200MHz外频和1000MHz的HyperTransport总线频率，并且支持双通道内存技术。
