数字电路期末复习题与答案

数字电路期末复习题及答案
一、填空题
1数字信号的特点是在时间上和幅值上都是断续变化的,其高电平和低电平常用
1 _ 和_0 ___ 来表示。

2、分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。

3、逻辑代数又称为布尔代数。

最基本的逻辑关系有与、或、非三种。

常
用的几种导出的逻辑运算为与非或非与或非同或异或。

4、逻辑函数的常用表示方法有逻辑表达式真值表逻辑图。

5、逻辑函数F=A BCD +A+B+C+ __________ 。

6、逻辑函数F=A B A B A B AB = ______ 0 _______ 。

7、OC门称为集电极开路门，多个OC门输出端并联到一起可实现丄与功能。

8、TTL与非门电压传输特性曲线分为饱和区、转折区、线性区、截止区。

9、触发器有2 个稳态，存储8位二进制信息要__8 ________________________个触发器。

1 0、一个基本RS触发器在正常工作时，它的约束条件是R+S=1，则它不允许输入S = 0且R= 0的信号。

11、一个基本RS触发器在正常工作时，不允许输入R=S= 1的信号，因此它的约束条件是RS=0 。

1 2、在一个CP脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的空翻，触发方式为主从式或边沿式的触发器不会出现这种现象。

13、施密特触发器具有回差现象，又称电压滞后特性；单稳触发器最重
要的参数为脉宽。

14、半导体数码显示器的内部接法有两种形式：共阴接法和共阳接法。

15、对于共阳接法的发光二极管数码显示器，应采用低电平驱动的七段显示译码器。

16、寄存器按照功能不同可分为两类：移位寄存器和数码寄存器。

17、时序逻辑电路按照其触发器是否有统一的时钟控制分为同步时序电路和异步时序电路。

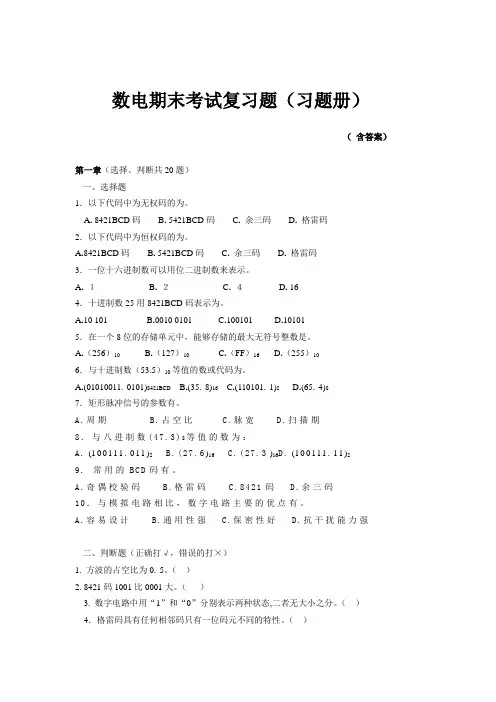

、选择题
1 一位十六进制数可以用 C 位一进制数来表示。

A 1
B . 2 C.4D16
2、十进制数25用8421BCD码表示为 B 。

A 10 101
B . 0010 0101 C.100101 D .10101
3、以下表达式中符合逻辑运算法则的是D。

2
A. C • C=C
B. 1+1 =10
C.0<1
D. A+1 =1
4、当逻辑函数有n个变量时，共有 D 个变量取值组合？
A. n
B. 2n
C. n2
D. 2n
5、在何种输入情况下，“与非”运算的结果是逻辑0。

_D _____________________
A .全部输入是0 B.任一输入是0 C.仅一输入是0 D.全部输入是1
6、N个触发器可以构成能寄存B 位二进制数码的寄存器。

A. N- 1
B. N
C. N+1
D. 2N
7、一个触发器可记录一位二进制代码，它有C 个稳态。

A. 0
B. 1
C. 2
D. 3
E. 4
8、存储8位二进制信息要_D_个触发器。

A. 2
B. 3
C. 4
D. 8
9、对于D触发器，欲使Q n + 1=Q n,应使输入D= C 。

A. 0
B. 1
C. Q
D. Q
1 0、多谐振荡器可产生B 。

A.正弦波
B.矩形脉冲
C.三角波
D.锯齿波
11、石英晶体多谐振荡器的突出优点是C 。

A.速度高
B.电路简单
C.振荡频率稳定
D.输出波形边沿
陡峭
12、若在编码器中有50个编码对象，则要求输出二进制代码位数为B 位。

A. 5
B. 6
C. 1 0
D. 50
1 3、一个1 6选一的数据选择器，其地址输入（选择控制输入）端有 _________________________ C 个。

A. 1
B. 2
C. 4
D. 1 6
14、一个8选一数据选择器的数据输入端有E 个。

A. 1
B. 2
C. 3
D. 4
E. 8
15、用四选一数据选择器实现函数丫=州化AA。

,应使_A_______________________ 。

A. D O =D2=0, D1 =D3= 1
B. D O=D2=1 , D1 = D3 = 0
C. D o = D1 = 0, D2 = D3= 1
D. D o=D1 = 1 , D2= D3 = 0
16、同步计数器和异步计数器比较，同步计数器的显著优点是_A___________________________ 。

A.工作速度高
B.触发器利用率高
C.电路简单
D.不受时钟CP控制。

17、把一个五进制计数器与一个四进制计数器串联可得到D 进制计数器。

A. 4
B. 5
C. 9
D. 2 0
18、N个触发器可以构成最大计数长度（进制数）为D 的计数器。

A. N
B. 2N
C. N2
D. 2N
1 9、一位84 21 BCD码计数器至少需要B 个触发器。

A. 3
B. 4
C. 5
D. 1 0
20、用二进制码表示指定离散电平的过程称为D 。

A.采样
B.量化
C.保持
D.编码
21、以下四种转换器，A是A/ D转换器且转换速度最高。

A.并联比较型
B.逐次逼近型
C.双积分型
D.施密特触发器
三、判断题
1方波的占空比为0. 5o （V ）
2、、8421 码1001 比0001 大。

（X ）
3、数字电路中用“ 1”和“0”分别表示两种状态，二者无大小之分。

（V ）
4、若两个函数具有相同的真值表，则两个逻辑函数必然相等。

（V ）
5、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

（X ）
6、TTL与非门的多余输入端可以接固定高电平。

（ V ）
7、当TTL与非门的输入端悬空时相当于输入为逻辑 1 o （V ）
8、普通的逻辑门电路的输出端不可以并联在一起，否则可能会损坏器件。

（V ）
9、三态门的三种状态分别为：高电平、低电平、不高不低的电压。

（X ）
10、TTL OC门（集电极开路门）的输出端可以直接相连，实现线与。

（V ）
11、D触发器的特性方程为Q n+1 = D,与Q n无关，所以它没有记忆功能。

（X）
12、RS触发器的约束条件RS=0表示不允许出现R=S=1的输入。

（V）
13、同步触发器存在空翻现象，而边沿触发器和主从触发器克服了空翻。

（V）
14、对边沿JK触发器，在CP为高电平期间，当J=K=1时，状态会翻转一次。

（X ）
15、施密特触发器有两个稳态。

（V）
16、施密特触发器的正向阈值电压一定大于负向阈值电压。

（V）
17、编码与译码是互逆的过程。

（V）
18、二进制译码器相当于是一个最小项发生器，便于实现组合逻辑电路。

（V）
19、共阴接法发光二极管数码显示器需选用有效输出为高电平的七段显示译码器来驱动。

（V）
20、同步时序电路由组合电路和存储器两部分组成。

（V ）
通过真值表对应输入变量相同时，输出A B AB Y1 Y2（A B）（A B）
2、利用卡诺图化简表达式Y AB BC BC AB。

（要求先列真值表，再用卡诺图化简）解：
可以先列真值表
A B
C Y 0 0 0 0 0 0 1 1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1
1 0 1 1 1
1
A 00
01 11 10
1 1 1 1 1 1
|1
1 1
I 0
1
则：Y AB BC AC
A
-TLTLrLrLrL
B
解：
输入波形图
3、对应画出信号波形经过与非门后的波形图
Y 。

4、已知某组合逻辑电路的输入 A 、B C 与输出Y 的波形图。

求
（1）输入与输出功能表（真值表）。

（2）输出逻辑表达式。

I~i _ i~i _ r C
Y -L_ru—i—
解：
AB 表达式：Y ABC ABC ABC ABC ABC ABC BC AC
5、请用74LS161构成十二进制计数器，要求画出简单电路图。

解：
方法
0 10 0
方法二：反馈式
CP。
