冰铜主要性质都有哪些呢

合集下载

优选冰铜及炉渣性质

2H2S ＋ 3O2 ＝ 2H2O(g) + 2SO2 2H2 + O2 =2H2O(g)
2.3.4 炉渣及炉渣与冰铜的相关系
➢ 在冰铜熔炼过程中炉料中的脉石主要是石英石、石灰石等与物料氧化后产生的FeO等进行反应，形成复杂的铁硅酸盐炉渣。一般冰铜熔炼所产炉渣量大约为炉料的50～ 100％。
熔炼过程中对炉渣有以下基本要求： 1）要与冰铜互不相溶； 2）对Cu2S的溶解度要低； 3）要有良好的流动性和低的密度。
➢ 炉渣与冰Βιβλιοθήκη 的相平衡冰铜熔炼过程中炉渣是以 FeO-SiO2 系、 FeOSiO2-CaO 系及 FeO-SiO2Al2O3 系等为主体的。图 2 - 7 为 FeO-SiO2-CaO 系三元系相图。图中铁全部认
为是 FeO，而 Al2O3、 CaO 及 MgO 等均折合成 CaO。
➢ 一般SiO2含量为35~42%时,既可保证炉渣与冰铜的良好分离。这是因为当无SiO2时，FeS与FeO完全互溶，但当 SiO2 存在时，反应 2 FeO＋SiO2＝2FeO·SiO2 很容易进行，可很好地使FeS与炉渣分离。渣中CaO和Al2O3均降低FeS等硫化物在渣中的溶解度，所以渣中一定量的CaO和Al2O3可改善渣与冰铜的分离。但不能过多，否则会增加粘度，冰
4）冰铜的主要成分Cu2S和FeS都是Au和Ag的强有力的溶解剂。
5）液态冰铜遇水爆炸，其原因如下：
Cu2S + 2H2O = 2Cu + 2H2 + SO2 FeS + H2O = FeO + H2S
3FeS + 4H2O = Fe3O4 + 3H2S + H2 反应产生的H2和H2S与空气中氧反应而引起爆炸。

冰铜的名词解释

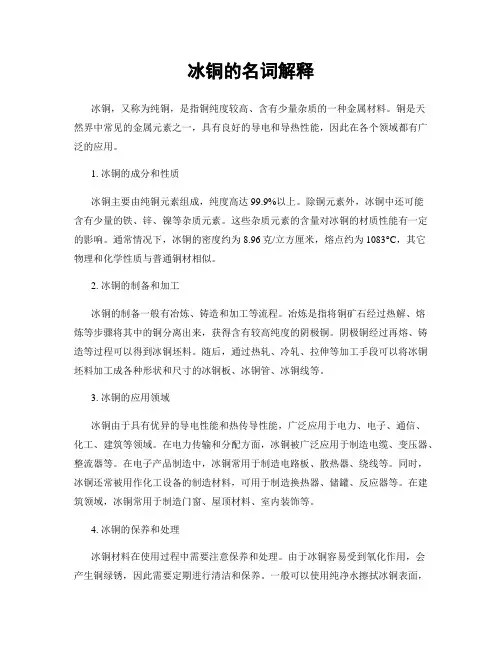

冰铜的名词解释冰铜，又称为纯铜，是指铜纯度较高、含有少量杂质的一种金属材料。

铜是天然界中常见的金属元素之一，具有良好的导电和导热性能，因此在各个领域都有广泛的应用。

1. 冰铜的成分和性质冰铜主要由纯铜元素组成，纯度高达99.9%以上。

除铜元素外，冰铜中还可能含有少量的铁、锌、镍等杂质元素。

这些杂质元素的含量对冰铜的材质性能有一定的影响。

通常情况下，冰铜的密度约为8.96克/立方厘米，熔点约为1083°C，其它物理和化学性质与普通铜材相似。

2. 冰铜的制备和加工冰铜的制备一般有冶炼、铸造和加工等流程。

冶炼是指将铜矿石经过热解、熔炼等步骤将其中的铜分离出来，获得含有较高纯度的阴极铜。

阴极铜经过再熔、铸造等过程可以得到冰铜坯料。

随后，通过热轧、冷轧、拉伸等加工手段可以将冰铜坯料加工成各种形状和尺寸的冰铜板、冰铜管、冰铜线等。

3. 冰铜的应用领域冰铜由于具有优异的导电性能和热传导性能，广泛应用于电力、电子、通信、化工、建筑等领域。

在电力传输和分配方面，冰铜被广泛应用于制造电缆、变压器、整流器等。

在电子产品制造中，冰铜常用于制造电路板、散热器、绕线等。

同时，冰铜还常被用作化工设备的制造材料，可用于制造换热器、储罐、反应器等。

在建筑领域，冰铜常用于制造门窗、屋顶材料、室内装饰等。

4. 冰铜的保养和处理冰铜材料在使用过程中需要注意保养和处理。

由于冰铜容易受到氧化作用，会产生铜绿锈，因此需要定期进行清洁和保养。

一般可以使用纯净水擦拭冰铜表面，然后用软布轻轻擦干。

对于严重氧化的冰铜表面，可以采用化学清洗剂来处理，但需注意避免损伤冰铜材质。

5. 冰铜的可持续性发展冰铜作为一种常用的金属材料，其可持续性发展备受关注。

随着人们对环境保护和资源再利用要求的提高，冰铜的制备和回收技术也在不断改进。

例如，采用绿色冶金技术来减少对环境的污染，同时将废旧冰铜材料回收再利用，以降低资源的浪费。

总结:冰铜作为一种纯度较高的铜材料，具有优异的导电和导热性能，在电力、电子、通信、化工和建筑等领域有广泛应用。

重金属

铜冶金：1、冰铜：冰铜是在熔炼过程中产生的重金属硫化物为主的共熔体，是熔炼过程的主要产物之一，是以Cu2S-FeS系为主并溶解少量其它金属硫化物、贵金属、铂族金属、Se、Te、Bi等元素及微量脉石成分的多元系混合物。

2、铜的提取方法：火法和湿法两类湿法炼铜通常用于处理氧化铜矿、低品位废矿、坑内残矿和难选复合矿；火法炼铜用于处理硫化铜矿的各种铜精矿、废杂铜。

3、造锍熔炼：物理化学变化过程：水分蒸发，高价硫化物分解，硫化物直接氧化，造锍反应：FeS + Cu2O = FeO + Cu2S，造渣反应：2FeO + SiO2 = （2FeO·SiO2），3Fe3O4 + FeS + 5SiO2 = 5(2FeO·SiO2) + SO2。

4、冰铜的性质：比重：4.4～4.7，远高于炉渣比重；粘度：η＝2.4×10-3Pa·s，比炉渣粘度低很多；表面张力：与铁橄榄石（2FeO ·SiO2）熔体间的界面张力约为20～60N/m，其值很小，由此可判断冰铜容易悬浮在熔渣中；冰铜的主要成分Cu2S和FeS都是Au和Ag的强有力的溶解剂。

液态冰铜遇水爆炸5、造锍熔炼过程中Fe3O4有何危害？生产实践中采用哪些有效措施抑制Fe3O4的形成？答：Fe3O4的熔点高（1597℃），在渣中以Fe－O复杂离子状态存在。

当其量较多时，会使炉渣熔点升高，比重增大，恶化了渣与锍的沉清分离。

当熔体温度下降时，Fe3O4会析出沉于炉底及某些部位形成炉结，还会在冰铜与炉渣界面上形成一层粘渣隔膜层，危害正常操作。

采取的措施：尽量提高熔炼温度；适当增加炉渣中SiO2含量，一般为35％以上；控制适当的冰铜品位（含Cu40~50%）,以保持足够的FeS 量；创造Fe3O4与FeS和SiO2的良好接触条件。

6、造锍熔炼过程中对炉渣有什么基本要求？答：要与冰铜互不相溶；对Cu2S 的溶解度要低；要有良好的流动性和低的密度。

冰铜铁成分问题回答

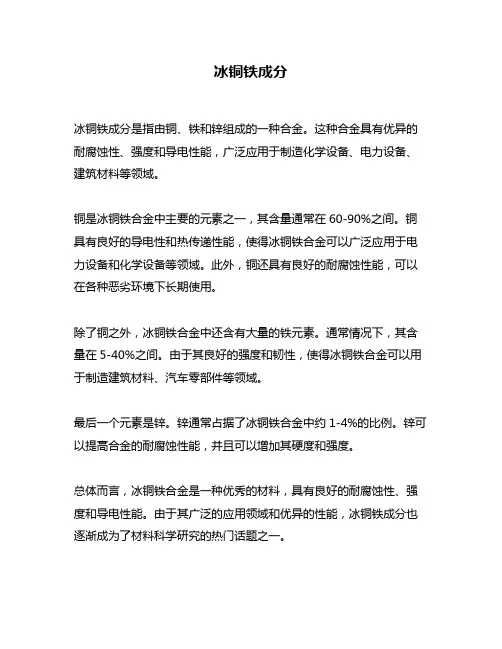

冰铜铁成分
冰铜铁成分是指由铜、铁和锌组成的一种合金。

这种合金具有优异的耐腐蚀性、强度和导电性能，广泛应用于制造化学设备、电力设备、建筑材料等领域。

铜是冰铜铁合金中主要的元素之一，其含量通常在60-90%之间。

铜具有良好的导电性和热传递性能，使得冰铜铁合金可以广泛应用于电力设备和化学设备等领域。

此外，铜还具有良好的耐腐蚀性能，可以在各种恶劣环境下长期使用。

除了铜之外，冰铜铁合金中还含有大量的铁元素。

通常情况下，其含量在5-40%之间。

由于其良好的强度和韧性，使得冰铜铁合金可以用于制造建筑材料、汽车零部件等领域。

最后一个元素是锌。

锌通常占据了冰铜铁合金中约1-4%的比例。

锌可以提高合金的耐腐蚀性能，并且可以增加其硬度和强度。

总体而言，冰铜铁合金是一种优秀的材料，具有良好的耐腐蚀性、强度和导电性能。

由于其广泛的应用领域和优异的性能，冰铜铁成分也逐渐成为了材料科学研究的热门话题之一。

冰铜的主要性质.

冶金原理精品课程

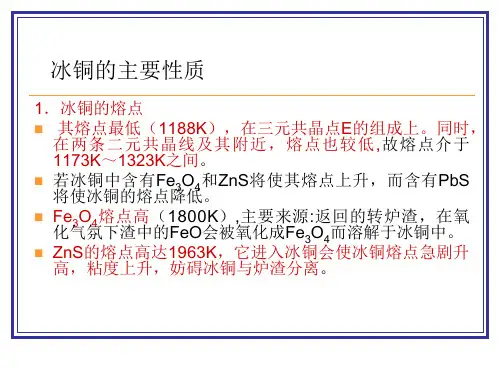

冰铜的主要性质
1．冰铜的熔点其熔点最低（1188K），在三元共晶点E的组成上。同时，在两条二元共晶线及其附近，熔点也较低 , 故熔点介于 1173K～1323K之间。若冰铜中含有 Fe3O4 和 ZnS 将使其熔点上升，而含有 PbS 将使冰铜的熔点降低。 Fe3O4 熔点高（ 1800K）, 主要来源 : 返回的转炉渣，在氧化气氛下渣中的FeO会被氧化成Fe3O4而溶解于冰铜中。 ZnS的熔点高达1963K，它进入冰铜会使冰铜熔点急剧升高，粘度上升，妨碍冰铜与炉渣分离。
冶金原理精品课程
4．锍的导电性:熔融的金属硫化物都具有一定的比电导对熔融FeS来说，其比电导1400Ω -1· cm-1以上，接近于金属的比电导，熔融硫化物FeS、PbS、和Ag2S的比电导随温度的增高略有减少（表8-8），这类硫化物属于金属导体的性质。熔融硫化物Cu2S、Sb2S3的比电导随温度的升高略有增加，这类硫化物属于半导体性质。当硫化亚铁加入到硫化亚铜熔体中时，其比电导便均匀地减少。由此可见，对熔融物的比电导的测定有助于了解其组成
冶金原理精品课程
3．冰铜遇水易爆炸液态冰铜遇水或较潮湿的物体就会发生爆炸，工厂称为冰铜放炮。冰铜遇水可能产生如下反应： Cu2S+2H2O=2Cu+SO2+2H2 FeS+H2O=FeO+H2S 3FeS+4H2O=Fe3O4+3H2S+H2 H2+1/2O2=H2O 2H2S+3O2=2H2O+2SO2 由于反应激烈，即热能释放速度大，体系在瞬间来不及把热能扩散出去，也就是说在单位时间内放热速度远远大于散热速度，因此将产生强烈的局部升温。另外，反应多是增容反应，在瞬间产生的高压气体来不及扩散，即由于压缩过程中产生了巨大的压力，当这种压力使气体以极大的速度扩散时，就产生了高温高压气流在瞬间释放能量的现象—爆炸。

冰铜的主要成分及用途

本文摘自再生资源回收-变宝网（）
冰铜的主要成分及用途
冰铜又称铜锍。

主要组成为Cu2S和FeS的熔体，是提炼粗铜的中间产物和原料。

铜矿石大多为硫化铜(CuS和Cu2S)矿，氧化铜(CuO和Cu2O)矿较少，含铜量均很低(1.0%左右)。

下面小编带大家了解下冰铜。

一、冰铜的用途
冰铜主要作为吹炼炉生产粗铜的原料使用。

二、冰铜的成分
主要组成为Cu2S和FeS的熔体，是提炼粗铜的中间产物和原料。

铜矿石大多为硫化铜(CuS和Cu2S)矿，氧化铜(CuO和Cu2O)
矿较少，含铜量均很低(1.0%左右)。

铜的冶炼分火法与湿法两种。

火法是将铜矿破碎、浮选、烧结、造块成铜精矿，含铜10%～35%，与熔剂一起送入反射炉或鼓风炉中，在高温(1550～1600℃)下进行氧化、脱硫和去除杂质，获得含铜35%～50%的冰铜。

也可不经冰铜而直接炼成粗铜。

湿法是在常温、常压或高压下用溶剂(稀硫酸)使铜从矿石中浸出，从浸出液中去除杂质，铜便沉淀出来。

火法适应性广，而湿法只适于氧化铜矿和自然铜矿。

更多冰铜相关资讯，请持续关注变宝网资讯中心。

本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站；
变宝网官网：/?cj
买卖废品废料，再生料就上变宝网，什么废料都有！。

冰铜主要性质都有哪些呢讲解学习

冰铜主要性质都有哪些呢？冰铜主要性质都有哪些呢？熔点：940~1130oC，随冰铜品位变化比重：4.0～5.2，远高于炉渣比重（3～3.7）；粘度：η＝2.4×10-3Pa·s，比炉渣粘度低很多（0.5~2Pa·s）表面张力：与铁橄榄石（2FeO·SiO2）熔体间的界面张力约为20～60N/m，其值很小，由此可判断冰铜容易悬浮在熔渣中。

冰铜的主要成分Cu2S和FeS都是贵金属的强有力的捕捉剂。

冰铜品位是生产中的一个重要问题。

太低会使后续吹炼时间拉长、费用增加；太高则使炉渣中的含铜量增加，产生浪费。

铜在渣和冰铜中的平衡浓度遵循分配定律铜价对铜熔炼，K=0.01。

最常采用的冰铜品位为30~40%。

不过，为了减少熔炼能耗，冰铜品位有越来越高的趋势，但一般不宜超过70%。

至于炉渣中的铜，可以回收。

生冰铜含铜率在20%～50%之间含硫率在23%～27%之间.处理冰铜特点不需要燃料冰铜主要由硫化铜和硫化铁互相溶解形成的，它的含铜率在20%～50%之间，含硫率在23%～27%之间.冰铜较重，沉于下层，可以从高炉的出料口流出来，废矿渣则从上部排出。

冰铜的形成无法避免,不过可以再利用:处理冰铜，可采用斜吹卧式转炉，特点是不需要燃料，依靠铜水中铁和硫的氧化反应放出热量提供全部热，而水排带动风箱不停的吹入足够的空气。

冰铜经过这种吹炼，能够生成含铜品位高于98%的粗铜，熔化的铜汁倒入模具，就成了黄澄澄、金灿灿的铜锭。

这种新式斜吹卧式转炉热容量大、作业周期内温度变化小、生产率高；采用的新型炉衬寿命长，节约维护时间；采用独特的新型支承装置，有效降低炉身高度；炉体封头采用球形封头，强度大、变形小；增加平衡装置，运转吹炼平稳。

在工艺上，原来竖炉炼铜是间歇式，加一次料，冶炼一次，不仅产量小，而且十分浪费矿石燃料。

相比之下，连续选矿、连续熔炼、新式转炉、水力推动这几种新技术给建立新炼铜厂奠定了基础，新铜厂将能够长期不间断的生产大量粗铜锭，这种纯度用来铸造铜钱足够了。

冰铜15问——精选推荐

49.何谓冰铜熔炼？冰铜熔炼是在高温和氧化气氛条件下将硫化铜精矿熔化生成MeS共熔体的方法，又称造鋶熔炼。

冰铜熔炼将精矿中的铜富集到冰铜中，大部分铁的氧化物与加入的溶剂造渣，冰铜和炉渣由于性质差别极大而分离。

冰铜熔炼尽管设备不同，但冶炼过程的实质是相同的，都属于氧化熔炼。

50.冰铜熔炼的炉料有哪些？冰铜熔炼所用炉料主要是硫化铜精矿和含铜的返料，除含有Cu、Fe、S等元素外，还含有一定量的脉石。

炉料中的化合物主要有以下几种。

（1）硫化物熔炼生精矿以CuS、FeS2、FeS为主，焙砂以Cu2S、FeS为主，还含有少量ZnS、NiS、PbS等。

（2）氧化物Fe2O3、Fe3O4、Cu2O、CuO、ZnO、MeO。

如炉料为焙砂氧化物较多，生精矿中氧化物较少。

（3）脉石CaCO3、MgCO3、SiO2、Al2O3等。

熔炼炉料还包括加入的熔剂如石英、石灰石等，其中硫化物和氧化物数量占80%以上。

51.冰铜熔炼的基础是什么？液态冰铜可看成是Cu2S和FeS得均匀溶液，而FeS-MeS共熔的特性是形成冰铜的依据。

由于铜对硫的亲和力大于铁，而铁对氧的亲和力大于铜，故能产生如下反应。

Cu2O+FeS=Cu2S+FeO，此反应即冰铜熔炼的基础，1300O C，K p=7300时，反应进行得非常彻底。

52.Fe3O4对熔炼过程有什么影响？熔炼过程中生成的Fe3O4分配与炉渣和冰铜中，使炉渣熔点升高、密度增大，恶化了冰铜与渣的分离。

在较高氧位和较低温度下，固体Fe3O4会从炉渣中析出，生成难熔结垢物，使转炉口和闪速炉上升烟道结疤，炉渣黏度增大，熔点升高，渣含铜升高等。

因此，应采取必要措施促使已生成的Fe3O4分解。

53.影响Fe3O4还原的因素有哪些？（1）炉渣的成分即αFeO冰铜熔炼的炉渣主要由FeO-SiO2二元系组成，αFeO随SiO2含量的增大而减小，如果保持αFeO有较低值，一般SiO2含量应该控制在35%~40%范围内。

冰铜及炉渣性质

1
2.3.3 冰铜的形成及相关系
图2-3为Cu2S-FeS二元系相图，在熔炼温度下(1200℃)两种硫化物均为液相，而且完全互溶形成均质溶液。
2
图2-4为FeS与金属硫化物形成共熔体的重叠液相线图。 FeS-MeS共熔的特性就是重金属矿物原料造锍熔炼的依据。
3
图2-5为Cu2S-FeS-FeO状态图。图中NB线可视为铜铁硫化物形成的冰铜溶解FeO的溶解曲线。
9
➢ 炉渣与冰铜的相平衡冰铜熔炼过程中炉渣
是以 FeO-SiO2 系、 FeOSiO2-CaO 系及 FeO-SiO2Al2O3 系等为主体的。图 2 - 7 为 FeO-SiO2-CaO 系三元系相图。图中铁全部认为是 FeO，而 Al2O3、 CaO 及 MgO 等均折合成 CaO。
7
2.3.4 炉渣及炉渣与冰铜的相关系
➢ 在冰铜熔炼过程中炉料中的脉石主要是石英石、石灰石等与物料氧化后产生的FeO等进行反应，形成复杂的铁硅酸盐炉渣。一般冰铜熔炼所产炉渣量大约为炉料的50～ 100％。
熔炼过程中对炉渣有以下基本要求： 1）要与冰铜互不相溶； 2）对Cu2S的溶解度要低； 3）要有良好的流动性和低的密度。
12
2.3.8 铜在炉渣中的损失
铜的损失途径
烟尘损失
(占0.5%)
炉渣损失
(占1～2%)
化学损失机械损失
13
➢ 化学损失：包括铜硫化物的溶解和铜的氧化物与溶剂或脉石发生造渣反应所引起的铜损失。
对于铁橄榄石炉渣，铜的氧化物的溶解量可按下式计算：
(Cu(OslX) ) 27 CuO0.5 (R=1.5，T=1473~1573K) 反射炉渣

冰铜的主要成分合集

冰铜的主要成分合集
冰铜主要成分合集包括铜、锡和铅。

铜是冰铜的主要成分，通常占据合金的70%至90%。

锡是另一个重要的成分，通常占据合金的10%至30%。

而少量的铅也会被加入到冰铜中，以改善其加工性能。

这些成分的比例可以根据具体的应用需求进行调整，以获得所需的性能和特性。

从化学元素的角度来看，冰铜是由铜（Cu）、锡（Sn）和铅（Pb）三种元素组成的合金。

铜是一种常见的金属元素，具有良好的导电性和导热性，因此被广泛用于制造电线、电缆和电子设备。

锡通常被添加到铜中以提高其强度和耐蚀性，从而用于制造器具、工艺品和音乐器材。

而铅的加入可以改善冰铜的加工性能和润滑性能，使其更易于加工成型。

从材料特性的角度来看，冰铜具有良好的机械性能和耐腐蚀性能。

由于铜和锡的良好特性，冰铜具有良好的导电性和耐蚀性，因此在电子工业和化工领域得到广泛应用。

同时，冰铜也具有良好的加工性能，可以通过锻造、轧制和铸造等工艺进行成型，因此在工艺品制作和雕刻领域也有着重要的应用价值。

总的来说，冰铜的主要成分合集包括铜、锡和铅，这些成分的比例可以根据具体的需求进行调整，从化学元素和材料特性的角度来看，冰铜具有良好的导电性、耐蚀性和加工性能，因此在多个领域都有着广泛的应用前景。

冰铜主要性质都有哪些呢

冰铜主要性质都有哪些呢?冰铜主要性质都有哪些呢？熔点：940～1130oC，随冰铜品位变化比重：4。

0～5。

2,远高于炉渣比重（3～3。

7）;粘度：η＝2。

4×10—3Pa·s，比炉渣粘度低很多（0.5～2Pa·s）表面张力：与铁橄榄石（2FeO·SiO2）熔体间的界面张力约为20～60N/m，其值很小，由此可判断冰铜容易悬浮在熔渣中。

冰铜的主要成分Cu2S和FeS都是贵金属的强有力的捕捉剂。

冰铜品位是生产中的一个重要问题.太低会使后续吹炼时间拉长、费用增加；太高则使炉渣中的含铜量增加，产生浪费。

铜在渣和冰铜中的平衡浓度遵循分配定律铜价对铜熔炼,K=0.01。

最常采用的冰铜品位为30~40%.不过，为了减少熔炼能耗，冰铜品位有越来越高的趋势,但一般不宜超过70%.至于炉渣中的铜，可以回收。

生冰铜含铜率在20%~50％之间含硫率在23%～27％之间。

处理冰铜特点不需要燃料冰铜主要由硫化铜和硫化铁互相溶解形成的，它的含铜率在20%～50%之间，含硫率在23%～27%之间。

冰铜较重，沉于下层，可以从高炉的出料口流出来，废矿渣则从上部排出。

冰铜的形成无法避免,不过可以再利用:处理冰铜，可采用斜吹卧式转炉,特点是不需要燃料，依靠铜水中铁和硫的氧化反应放出热量提供全部热，而水排带动风箱不停的吹入足够的空气。

冰铜经过这种吹炼，能够生成含铜品位高于98%的粗铜,熔化的铜汁倒入模具，就成了黄澄澄、金灿灿的铜锭。

这种新式斜吹卧式转炉热容量大、作业周期内温度变化小、生产率高；采用的新型炉衬寿命长，节约维护时间；采用独特的新型支承装置,有效降低炉身高度；炉体封头采用球形封头,强度大、变形小；增加平衡装置，运转吹炼平稳。

在工艺上，原来竖炉炼铜是间歇式，加一次料，冶炼一次,不仅产量小，而且十分浪费矿石燃料。

冰铜熔炼的理论基础

2
二、冰铜的概念及其组成
冰铜是在熔炼过程中产生的重金属硫化物为主的共熔体，是熔炼过程的主要产物之一，是以 Cu2S-FeS系为主并溶解少量其它金属硫化物（如 Ni3S2 、 Co3S2 、 PbS 、 ZnS 等）、贵金属（ Au 、 Ag）、铂族金属、Se、Te、As、Sb、Bi等元素及微量脉石成分的多元系混合物。
3）表面张力：与铁橄榄石（2FeO ·SiO2）熔体间的界面张力约为20～60N/m，其值很小，由此可判断冰铜容易悬浮在熔渣中。
4）冰铜的主要成分Cu2S和FeS都是Au和Ag的强有力的溶解剂。
26
5）液态冰铜遇水爆炸，其原因如下： Cu2S + 2H2O = 2Cu + 2H2 + SO2 FeS + H2O = FeO + H2S 3FeS + 4H2O = Fe3O4 + 3H2S + H2
此四边形中有一广阔的液体分层区。
上层以Cu2S－FeS为主，含有少量的Cu—Fe；下层为Cu—Fe合金溶解少量的Cu2S－FeS。熔炼硫化铜矿时，一般炉料中都有过量的硫，
只会产出上层熔体，而不会有下层合金相出现。
21
锍中的硫和氧
锍的含硫量不会超过Cu2S－FeS连接线。理论上，锍的成分可以从纯Cu2S变到FeS，即相当于含铜从79.8％变到零，含硫从20％变到 36.4％。工厂锍的含硫量少于理论值，在22－25％间变动。
熔炼过程中对炉渣有以下基本要求： 1）要与冰铜互不相溶； 2）对Cu2S的溶解度要低； 3）要有良好的流动性和低的密度。
28
炉渣的分类常以炉渣的酸度或碱度来划分。过去常以酸度（硅酸度）来对炉渣进行分类，现在许多冶金学家大都以碱度来分类。

冰铜及炉渣性质

当冰铜中 Cu2S 质量分数增加时，冰铜中溶解的FeO量随之减少，当冰铜成分接近于纯Cu2S时，溶解的FeO量很少。这表明，冰铜溶解氧主要是 FeS 对 FeO 的溶解，而Cu2S对FeO几乎不溶解。因此，低品位冰铜溶解氧的能力高于高品位冰铜。
4
冰铜中溶解的氧越多，冰铜中的硫含量就越低，不利于冰铜的形成。除了冰铜品位外，炉渣成分和温度对其也有影响。图2-6示出渣含SiO2和冰铜品位对冰铜溶解氧的影响。
(Cu(OslX) ) 35 CuO0.5 (R=2.0，T=1473~1573K) 闪速炉渣式中 (Cu(OsXl) ) 为铜(氧化物形态)在渣中的质量分数；
CuO0.5 为CuO0.5在渣中的活度； R为熔渣中Fe／SiO2； T为熔渣温度。
14
铜的硫化物在炉渣中的溶解量，在工业上按下式计算：
8
➢ 炉渣的分类常以炉渣的酸度或碱度来划分。过去常以酸度（硅酸度）来对炉渣进行分类，现在许多冶金学家大都以碱度来分类。
碱度定义如下：
%CaO %MgO %FeO
M0
%SiO2 % Al2O3
M0=1的渣称为中性渣，M0>1的渣称为碱性渣，M0<1的渣称为酸性渣。鼓风炉渣是典型的碱性渣（M0＝1.1～1.5)，闪速熔炼炉渣也为碱性渣（M0＝1.4～1.6）。
1
2.3.3 冰铜的形成及相关系
图2-3为Cu2S-FeS二元系相图，在熔炼温度下(1200℃)两种硫化物均为液相，而且完全互溶形成均质溶液。
2
图2-4为FeS与金属硫化物形成共熔体的重叠液相线图。 FeS-MeS共熔的特性就是重金属矿物原料造锍熔炼的依据。
3
图2-5为Cu2S-FeS-FeO状态图。图中NB线可视为铜铁硫化物形成的冰铜溶解FeO的溶解曲线。

冰铜名词解释

冰铜名词解释
冰铜是一种高抗腐蚀的合金，是通过将普通铜和其他材料（如硅、锌或硫）混合在一起，使其获得抗腐蚀性和韧性的新型金属材料。

冰铜具有极高的耐酸碱性，能够抵抗水，金属氧化物，酚醛类和有机酸类的腐蚀作用。

因此，它非常适合进行防腐蚀作业。

冰铜在石化行业中有着重要作用，它可以用于制作管道，接头，阀门等石油钢管防腐蚀设备。

它还被广泛地用于设备的防腐部件，比如过滤器，膜式蒸发器，离心泵等。

冰铜还用于船舶，航天发动机，化工设备，食品加工设备，汽车设备以及各种水源设备中。

由于其良好的抗腐蚀性，冰铜用来制作水管也是非常适合的，它不仅具有较高的耐腐蚀性，而且在水温低的情况下也能保持其力学性能，可以满足水的经济输送要求。

另外，冰铜具有较低的线膨胀系数，这让它具有高热回缩率，在制造中可以少热应力损伤。

同时，冰铜的机械强度较高，在低温条件下仍能提供良好的机械性能，且具有较好的抗冲击性，能够抵抗恶劣环境的腐蚀作用，使用寿命更长，更耐用。

然而，冰铜也有一些不足之处，如其有比普通铜更大的熔点，在一定温度下会发生脆性破裂，同时，由于普通铜中含有硫，它会导致冰铜表面黑变，影响外观。

冰铜具有多项特性，可以应用在多个领域，具有重要的作用。

由于其长期具有抗腐蚀性和机械强度，冰铜可以应用在水、油、气等介质的管道和其他设备上，使其受到一定程度的保护，延长使用寿命，
提高设备的可靠性。

因此，冰铜具有重要的应用价值，为石油、化工、船舶和航空等行业提供了良好的防腐蚀材料，为水管、膜式蒸发器以及其他类似设备提供了良好的防腐蚀性和机械强度，为社会经济发展做出了重要的贡献。

冰铜名词解释

冰铜名词解释
冰铜是一种新型建材材质，它由铜和铝混合制成，以确保最佳性能，更加耐腐蚀性，经久耐用，以及更环保。

该材料被广泛应用于室内外装饰，木材工程，建筑和船舶行业，工业设备和其他不同的应用领域。

它的组成成分是铜和铝，两者共同混合，形成一种良好的物质。

铝有良好的耐腐蚀性，可以有效防止气温变化时产生的锈蚀。

铜可以提供高强度，抗压强度，以及抗拉强度，可以承受强大的冲击力，耐受极端条件。

这些性能使冰铜被广泛应用于各种不同的行业。

此外，冰铜还具有一些其他的独特优势，这使它成为一种具有竞争力的建材材料。

首先，比起其他类似材料，它的价格要低得多，这使它在建筑行业有更多的应用机会。

其次，它的外观美观，可以根据不同的设计来制造不同的形状，并且表面也可以处理成不同的颜色，以适应不同的建筑风格。

最后，它可以使用很长一段时间，可以持久耐用，即使在恶劣的条件下也不会有太大的影响。

冰铜也可以根据不同应用场合进行不同的处理。

在室内装饰，可以采用颜色加工，根据不同的设计和室内环境，来制造出不同的效果；在木材工程，由于它的耐蚀性和耐磨性，可以有效的保护木材；在建筑工程中，由于它的强度和可靠性，可以将其用在建筑框架和其他部件的制作上；在船舶行业，由于它的耐腐蚀性，可以有效的保护船舶的表面，起到防护作用；在工业设备上，也可以用于防腐蚀，抗冲击，耐高温，以及抗腐蚀等方面。

以上就是冰铜的基本介绍，从这里可以看出，冰铜具有很多优势，在室内外装饰，木材工程，建筑和船舶行业，工业设备等行业具有广泛的应用，可以说冰铜是一种具有技术性，环保性，耐用性，价格低廉等优点的新型建材材料，值得大家去研究和使用。

冰铜质量标准

冰铜质量标准冰铜是炼铜过程中重要的中间产物，其质量对最终产品的质量和产率有着至关重要的影响。

本文将详细介绍冰铜质量标准，包括冰铜品位、冰铜含铜量、冰铜含硫量、冰铜含铁量、冰铜含杂质元素、冰铜颗粒度以及冰铜流动性等方面的内容。

一、冰铜品位冰铜品位是指冰铜中铜的含量。

为了保证铜的回收率和产品质量，冰铜品位应不低于20%。

在生产过程中，应定期监测冰铜品位，并保持在一个稳定的范围内。

二、冰铜含铜量冰铜含铜量是指冰铜中铜元素的质量分数。

根据不同的工艺条件和生产需求，冰铜含铜量应控制在一定的范围内。

过高或过低的含铜量都会对生产造成不利影响。

三、冰铜含硫量冰铜含硫量是指冰铜中硫元素的含量。

硫是炼铜过程中的有害元素，会降低铜的质量和产生有害气体。

因此，冰铜含硫量应控制在较低的水平，以保证产品的质量和环保要求。

四、冰铜含铁量冰铜含铁量是指冰铜中铁元素的含量。

铁的存在会影响到铜的熔炼过程和产品的质量，因此需要将其控制在较低的水平。

在生产过程中，应严格控制原料的含铁量，并及时调整工艺参数。

五、冰铜含杂质元素除了硫和铁之外，冰铜中还可能含有其他杂质元素，如锌、铅、砷、锑等。

这些杂质元素的存在会影响到产品的质量和产率，因此需要将其控制在较低的含量。

在生产过程中，应定期监测杂质元素的含量，并及时采取措施进行控制和调整。

六、冰铜颗粒度冰铜颗粒度是指冰铜中颗粒的大小和分布情况。

颗粒度的大小会影响到熔炼过程中的传热和传质过程，从而影响产品的质量和产率。

在生产过程中，应控制好原料的粒度和搅拌强度，保证冰铜的均匀性和颗粒度的适宜性。

七、冰铜流动性冰铜流动性是指冰铜在熔炼过程中的流动性能。

流动性好的冰铜能够更好地传递热量和物质，有利于提高产品的质量和产率。

在生产过程中，应控制好温度和压力等工艺参数，保证冰铜的良好流动性。

通过以上七个方面的质量标准，可以对冰铜的质量进行全面评估和控制。

在实际生产中，应定期对各项指标进行监测和调整，以保证产品的质量和产率符合要求。
