电伴热电源设计要求
《2024年石油管线电伴热系统的恒流电源设计》范文
《石油管线电伴热系统的恒流电源设计》篇一一、引言在石油工业中，石油管线的电伴热系统是一项关键技术，它通过为管线提供恒定的热能来防止管道内流体的冻结和凝固。
而恒流电源作为电伴热系统的重要部分，其设计的好坏直接关系到系统的稳定性和效率。
本文将详细探讨石油管线电伴热系统的恒流电源设计，分析其设计原理、关键技术和实际应用。
二、设计原理1. 需求分析在石油管线电伴热系统中，恒流电源需要满足以下需求：提供稳定的电流，保证伴热系统的持续运行；具备高效率、低能耗的特点，以降低系统运行成本；具备过流、过压、欠压等保护功能，确保系统安全运行。
2. 设计思路恒流电源的设计思路主要包括以下几个方面：选择合适的电源芯片和电路拓扑结构，以满足系统的功率和效率要求；设计合理的电流反馈和调节电路，以实现电流的稳定输出；采用数字化控制技术，提高系统的可靠性和可维护性。
三、关键技术1. 电源芯片选择选择合适的电源芯片是恒流电源设计的关键。
应选择具有高效率、低噪声、低功耗等特点的芯片，以满足石油管线电伴热系统的需求。
此外，还需考虑芯片的驱动能力、可靠性等因素。
2. 电路拓扑结构设计电路拓扑结构设计对于恒流电源的性能至关重要。
常见的电路拓扑结构包括单端电路、双端电路等。
在石油管线电伴热系统中，应选择适合系统功率和效率要求的电路拓扑结构，以实现电源的高效稳定输出。
3. 电流反馈和调节电路设计为了实现电流的稳定输出，需要设计合理的电流反馈和调节电路。
电流反馈电路将输出电流反馈给控制电路，与设定值进行比较，然后通过调节电路调整输出电流，以实现恒流输出。
此外，还需设计过流、过压、欠压等保护电路，以确保系统的安全运行。
四、实际应用在石油管线电伴热系统中，恒流电源的实际应用需要考虑以下几个方面：1. 安装位置选择恒流电源应安装在离伴热电缆较近的地方，以减小电缆电阻和电压降对电源输出的影响。
同时，还需考虑安装位置的防水、防尘等要求，以确保电源的正常运行。
电伴热设计说明
电伴热设计说明嘿，朋友们！今天咱来聊聊电伴热设计说明。
你想想看啊，电伴热就像是给管道啊、设备啊这些“宝贝”穿上了一件保暖的小棉袄。
它能在寒冷的冬天里，让这些家伙不至于被冻坏咯。
那电伴热设计该咋搞呢？首先呢，咱得了解清楚要伴热的对象是啥，就像给人买衣服得知道尺码一样。
不同的设备、管道，那需要的伴热可不一样哩！然后呢，要考虑环境因素，是在户外风吹日晒呢，还是在室内舒舒服服的。
这环境不一样，电伴热的要求也不同呀！咱就说，要是在户外那种冷得让人直哆嗦的地方，电伴热就得厉害点，不然怎么抵挡住那寒风的侵袭呢？这就好比冬天你出门，穿少了肯定不行，得裹得严严实实的才暖和。
还有啊，伴热的温度也得好好把控。
太高了不行，那不把东西给烤坏啦？太低了也不行，起不到伴热的效果呀！这就跟做饭似的，火候得恰到好处，不然做出来的饭不是糊了就是没熟，那能好吃吗？电伴热的材料也很重要哦！得选质量好的，耐用的，就像你买鞋子，肯定得挑结实耐穿的呀，总不能穿两天就坏了吧？要是电伴热材料不靠谱，用不了多久出问题了，那多麻烦呀！再说说安装吧，这可得找专业的人来干，可别自己瞎捣鼓。
就跟你组装家具似的，你要是不懂，硬来，最后可能装得歪七扭八的，还不安全。
电伴热安装也是这个道理，得按规矩来，不能马虎。
你说要是电伴热没设计好，会咋样？那设备、管道可能就会出问题呀，说不定哪天就罢工啦！这可不行，咱得保证它们能正常工作呀，不然损失可就大了去了。
所以啊，电伴热设计可不能小瞧，得认真对待。
咱得像照顾宝贝一样照顾好这些设备和管道，让它们在电伴热的温暖呵护下，好好工作。
你说是不是这个理儿？总之呢，电伴热设计是个细致活儿，每个环节都得考虑周全。
从要伴热的对象，到环境，到温度，再到材料和安装，都得精心策划。
只有这样，才能让电伴热发挥出最大的作用，为我们的生产和生活保驾护航！可别不当回事儿哟！原创不易，请尊重原创，谢谢!。
电伴热设计方案
引言电伴热是一种广泛应用于工业领域的加热技术。
它利用电能将热能转移到需要加热的物体表面，从而提供稳定的温度控制。
本文将介绍电伴热设计方案的基本原理、适用范围和设计要点。
1. 基本原理电伴热的基本原理是利用电阻材料在通电的情况下产生热量。
当电流通过电阻材料时，电阻材料会发热，将热量传递给周围环境或物体。
通过合理布置电阻材料，可以实现对物体表面的均匀加热。
2. 适用范围电伴热广泛应用于以下领域：•工业加热：在工业生产中，电伴热可用于加热管道、容器、储罐等设备，以保持工艺温度或防止冻结。
•仪器设备：电伴热可用于仪器设备的加热，例如实验室的试剂瓶、恒温槽等。
•电气设备：电伴热可用于电气设备的加热，例如控制柜、电缆、阀门等，以确保设备在低温环境下的正常运行。
•建筑保温：电伴热可用于建筑物的保温，例如地暖、防冻等。
3. 设计要点在进行电伴热设计时，需要注意以下几个要点：3.1 选择合适的电阻材料根据实际需求选择合适的电阻材料非常重要。
常见的电阻材料包括铜镍合金、铁铝合金等。
不同的材料具有不同的电阻-温度特性，因此需要根据需要选择合适的材料。
3.2 计算功率和导线尺寸在确定电阻材料后，需要根据需要的加热功率来计算所需的电流和电阻。
根据电流和电阻的关系，可以选择合适的导线尺寸。
3.3 设计布局和安装方式在设计电伴热布局时，需要考虑加热面积、接触面积和加热均匀性。
合理的布局可以最大程度地提高加热效果。
安装方式也需要根据实际情况进行选择，常见的安装方式包括粘贴、绕包和穿线等。
3.4 控制系统设计电伴热的控制系统设计非常重要。
根据实际需要选择合适的控制方式，例如温度控制器、定时开关等。
控制系统的设计可以使电伴热工作更加稳定和可靠。
结论电伴热设计方案是实现对物体表面加热的重要工艺。
合理的电伴热设计可以提高工艺效率、降低能耗并确保设备正常运行。
通过选择合适的电阻材料、计算功率和导线尺寸、设计合理的布局和安装方式以及优化控制系统设计，可以实现高效、稳定和可靠的电伴热加热效果。
电伴热技术要求和安装要求
4.0技术要求4.1工艺条件及设计要水4.1.1工艺条件本装置需要电伴热范围的区域主要含共四个区域①PTMEG成品罐区、②成品罐区至装车站的管廊、③装车站管道、④罐区至一期装置的外线管廊。
管内介质、维持温度见管道清单。
含所有的阀门、管件、过滤器、仪表等所有元件。
流程说明：PTMEG主装置生产的PTMEG产品送到罐区后，由泵经管廊送至装车站进行装车。
罐区和一期的外线管廊是一期装置互相送的管线。
各单元平面位置图见附图1；4.1.2工艺设计要求4.1.2.1PTMEG的融点为32℃，从生产装置送到罐区温度为70℃；从一期装置送到罐区温度为70℃。
管道维持温度要求在70~75℃，管道内介质最高温度不超过90℃；4.1.2.2所有管道元件材质均为SS304；4.1.2.3本项目采用自调控电伴热带，各投标商需提供国际知名品牌的进口伴热产品4.1.2.4管道要求蒸汽扫线，扫线温度不高于130℃；4.1.2.5采用硅酸钙的导热系数为0.062W/m@70℃4.1.2.6热损失安全系数不低于120%4.1.2.7风速4.2电伴热设计要求4.2.1电伴热带的设计以符合工艺要求为原则，采用自调控电伴热带。
4.2.2电伴热系统所有在现场的设备均应能满足当地的气象、地质条件的要求，特别提出注意的是需充分考虑沙尘暴的影响。
4.2.3在电压变化为±15%，频率变化为±2%的条件下，电伴热系统能无损害的连续工作。
4.2.4电伴热的发热单元为导电塑料，导电材料为铜芯导线；外护套为氟塑料绝缘防腐材质；镀锡铜丝编织屏蔽。
4.2.5电伴热选型的设计是根据相关设计条件进行实际的软件模拟计算，计算结果必须有散热量数值。
并对电伴热选型做出说明。
4.2.6电伴热系统的标识按照I E C/N E C标准的相关要求执行。
4.2.7电伴热的防爆等级为：ExeIIBT2；电源接线盒及电气连接盒的防爆等级：ExeIICT44.2.8电伴热所能耐受的最高暴露温度满足设计温度要求4.2.9电伴热和电源接线盒及电气连接盒等所有设备材料均符合IEC标准，并且通过UL、FM认证；4.2.10提供的电伴热线及附件设计使用寿命20年以上，安全使用十年的质量保证，并提供十年质量保证证书；4.2.11电伴热带热稳定性良好：由10℃至260℃间来回循环600次后，电缆发热量维持在90%以上;4.2.12电伴热分承包商确认对伴热管道的外保温无特殊要求；若有请提出具体要求。
电伴热 标准

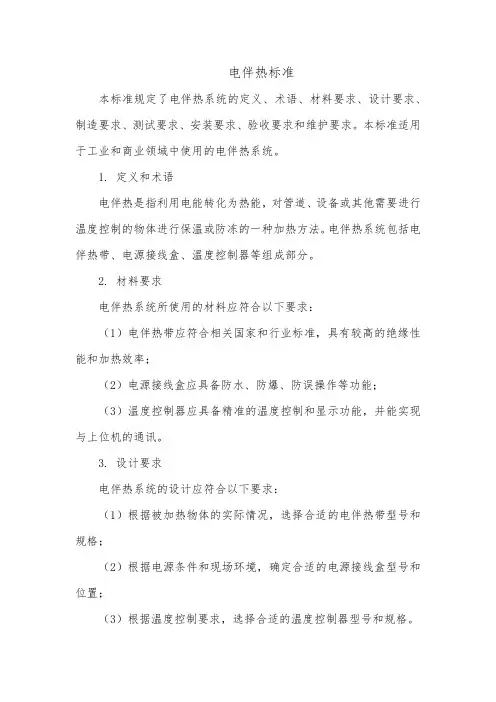

电伴热标准本标准规定了电伴热系统的定义、术语、材料要求、设计要求、制造要求、测试要求、安装要求、验收要求和维护要求。
本标准适用于工业和商业领域中使用的电伴热系统。
1. 定义和术语电伴热是指利用电能转化为热能，对管道、设备或其他需要进行温度控制的物体进行保温或防冻的一种加热方法。
电伴热系统包括电伴热带、电源接线盒、温度控制器等组成部分。
2. 材料要求电伴热系统所使用的材料应符合以下要求：（1）电伴热带应符合相关国家和行业标准，具有较高的绝缘性能和加热效率；（2）电源接线盒应具备防水、防爆、防误操作等功能；（3）温度控制器应具备精准的温度控制和显示功能，并能实现与上位机的通讯。
3. 设计要求电伴热系统的设计应符合以下要求：（1）根据被加热物体的实际情况，选择合适的电伴热带型号和规格；（2）根据电源条件和现场环境，确定合适的电源接线盒型号和位置；（3）根据温度控制要求，选择合适的温度控制器型号和规格。
4. 制造要求电伴热系统的制造应符合以下要求：（1）电伴热带的制造应符合相关国家和行业标准，保证产品质量和安全性；（2）电源接线盒和温度控制器的制造应符合相关国家和行业标准，保证产品的稳定性和可靠性。
5. 测试要求电伴热系统在出厂前应进行以下测试：（1）电伴热带应进行绝缘电阻测试、耐压试验和加热效率测试；（2）电源接线盒应进行防水性能测试和防爆性能测试；（3）温度控制器应进行温度控制精度测试和通讯功能测试。
6. 安装要求电伴热系统的安装应符合以下要求：（1）根据设计图纸和现场环境，确定电伴热带的敷设方式和位置；（2）电源接线盒的安装应牢固、防水，并注意与主电源线的连接；（3）温度控制器的安装应牢固、方便操作，并注意与被加热物体的距离和角度。
电伴热设计规范
电伴热设计规范电伴热设计规范是指在电伴热工程设计过程中遵循的一系列规范和标准。
电伴热是一种通过电加热的方式来实现管道、容器、设备等物体的加热的方法，常用于工业领域和住宅建筑中。
为了确保电伴热工程的质量和安全性，有必要遵循以下设计规范：1. 温度控制规范：根据被加热物体的要求和环境条件，确定合理的工作温度范围和控制精度。
根据伴热管道长度、直径和介质流速等参数计算伴热电缆的额定功率和布置密度，确保被加热物体能够达到所需温度。
2. 安全规范：电伴热系统设计必须符合国家和地方的电气安全规范，包括线路的电压等级、绝缘等级、防护等级等。
特别是在易燃、易爆等特殊环境中的电伴热设计，还应根据相关规范和标准进行防火、防爆等安全措施。
3. 电缆选择规范：根据被加热物体的性质、环境条件和工作温度范围等要求，选择适合的伴热电缆。
对于不同类型的电伴热应用，如室内、室外、高温等，应选用符合相应行业标准的电缆。
4. 接地保护规范：电伴热设备和线路必须接地保护，确保人身安全和设备的正常工作。
接地电阻应符合国家相关标准，在设计中应合理布置接地装置，确保接地电阻达到要求。
5. 控制系统规范：电伴热控制系统应能准确监测和控制加热温度，具备温度传感器、控制器和执行机构等必要组成部分。
系统应该具备过温和过载保护功能，并能进行故障诊断和报警。
6. 施工规范：电伴热施工应按照相关标准进行，包括电缆敷设、绝缘层处理、接地装置的安装等。
施工应按照设计要求进行，避免电缆损坏、电连接不良等问题。
特别是在爆炸危险场所，施工人员应具备相应的安全资质和技能。
7. 维护和检修规范：为了保证电伴热系统的长期稳定运行，需要定期进行维护和检修。
维护包括清洁和检查电伴热设备、线路等，确保其正常工作；检修则是在设备故障或老化时进行修复和更换工作。
总之，电伴热设计规范对于保证电伴热工程的安全性、可靠性和经济性至关重要。
设计人员应了解并遵守相关的国家和行业标准，根据具体的工程要求进行合理的设计和施工。
电伴热技术要求110924
5.7 电伴热一般要求5.7.1 堆场洒水部分1、水槽上水管及喷枪站立管需伴热部分从地下-850毫米处到槽头箱，做好伴热带的地下部分的防水，防止伴热带短路烧毁2、电压AC、220V3、电伴热带的绝缘层和各护套层必须采用进口的F46氟料粒子（如美国杜邦公司或日本大金公司）挤压而成，并提供原产地证明。
4、与电伴热带配套使用的防爆电器附件（接线盒、温控器、配电箱）必须有国家颁发的防爆产品生产许可证。
5、具有法人资格，有独立的生产能力的企业，所有电伴热产品（电热带、电加热器、防爆电器附件和配电箱等）必须全部为本企业生产。
6、温度控制范围5—15℃，当温度低于5℃时开始加热，当温度高于15℃停止加热。
7、保温材料为聚氨酯材料，保温层的厚度为40毫米8、伴热带的技术参数①电压AC220V或AC380V②长期使用无功率衰减③使用寿命不低于15年④绝缘电阻>50兆欧⑤阻燃性：不燃⑥抗拉强度>15兆帕⑦耐温等级200℃⑧防爆等级ExII3⑨加强型5.7.2转接塔部分1、转接塔需伴热部分从地下-850毫米，到转接塔的各管路，包括：洒水管路、消防管路、冲洗管路以及阀门等连接件。
做好伴热带的地下部分的防水，防止伴热带短路烧毁2、保温材料为聚氨酯材料，保温层的厚度为40毫米3、电压AC380V4、电伴热带的绝缘层和各护套层必须采用进口的F46氟料粒子（如美国杜邦公司或日本大金公司）挤压而成，并提供原产地证明。
5、电伴热带配套使用的防爆电器附件（接线盒、温控器、配电箱）必须有国家颁发的防爆产品生产许可证。
6、有法人资格，有独立的生产能力的企业，所有电伴热产品（电热带、电加热器、防爆电器附件和配电箱等）必须全部为本企业生产。
7、温度控制范围5—15℃，当温度低于5℃时开始加热，当温度高于15℃停止加热。
8、伴热带的技术参数①电压AC380V②长期使用无功率衰减③使用寿命不低于15年④绝缘电阻>50兆欧⑤阻燃性：不燃⑥抗拉强度>15兆帕⑦耐温等级200℃⑧防爆等级ExII3⑨加强型5.7.3码头消冲部分及BH3-1露天皮带机长廊消防部分1、码头消冲管路地下需伴热部分从-850毫米，到码头的各管路，包括：消防管路、冲洗管路以及阀门等连接件。
电 伴 热 设 计 说 明
电伴热设计说明● 1.电伴热设计说明1.1 电伴热适用范围:适用于工业与民用建筑等行业众多场合,金属管道及设备工艺装置的保温和防冻。
1.2 由于电伴热工程目前暂无国家(或行业)规范(程)和产品标准可遵循，所以安装和调试应在供货方的指导下或严格遵循本手册及有关国家标准、图集和有关安全规范进行。
1.3 电伴热的设计和安装要求：由于电伴热的电热带是安装在绝热层和管道(或设备)外壁之间，利用电热来补充输贮过程中所散失的热量，以维持在一定的温度范围内，达到保温和防冻的目的。
所以电伴热仍需有绝热层、防潮层和保护层。
绝热层的材质、厚度和结构的选择应先按保温和防结露要求的绝热层厚度计算和选择电热带功率，当功率过大时，再增加绝热层厚度。
用于保温为目的的绝热设防潮层。
只有在确保夏季管道、设备表面不结露的情况下才可不设防潮层。
保护层的设置要求与非电伴热保护层的设置要求相同。
1.4 电热带分自控温和恒功率两种。
（1）自控温电热带是由导电聚合物和两条平行金属导线及绝缘层构成。
其特点是导电聚合物具有很高的电阻正温度系数特性，且相互并联；能随被加热体系的温度变化自动调节输出功率，自动限制加热的温度。
可以任意截短或在一定范围内接长使用，并允许多次交叉重叠而无高温度点及烧坏之虑。
一般情况下，可不配温度控制器，仅在温度控制精度要求很高场合才配温控器。
温控器的选择和安装要求与恒功率电热带相同。
自控温电热带分屏蔽型和加强型。
腐蚀区应采用加强型。
在保温层内金属管道上放热量曲线见电伴热编制说明(一)；电热带规格及技术特性见科阳产品样本；电器保护开关的选用见电伴热编制说明（二）。
（2）恒功率电热带是以金属电阻丝或专用碳纤维束串联或并联与导电线芯及绝缘材料结合而制成，由于其输出功率恒定，温度积累必须采取通断电控温，因此使用时必须配置温控器，不允许交叉、重叠及任意接长、剪断使用，否则会出现过热、过载、燃烧等恶性事故，因此恒功率电热带常用于非重要(非防爆)场合，功率需要较大、温度较高的加热场合。
保温伴热(电伴热)
根据安装环境和条件进行结构选择
1）在塑料或表面涂有油漆，而不能可靠接地的容器和管道上选用屏蔽型产品。
2）在易燃易爆地区，或管内介质是易燃易爆介质，应选用屏蔽型防爆电伴热产品。
3）管道内介质如有腐蚀性，或电缆有可能接触腐蚀屏蔽层的化学品，则应采用防护型产品。
3.5 其他事项
1）电伴热带的电源接线截面要大于伴热电缆导体截面。
3）列出管内介质的名称、操作温度，维持温度，可能最高温度，最低环境温度、温差、散热损
失、危险区域分类；
4) 列出电伴热带的规格，数量及其在维持温度时的发热量以及电器设备的数量、规格、型号及其他附件。
五：电伴热设施的安装
5.1 安装前的准备
1) 所有电伴热带均须进行电路连续性和绝缘性能的测试，不符合规定的不能使用。
14) 多回路电热带从同一接线盒接出时，各母线都要有绝缘套隔离，以防短路。
15) 接线盒应密封，防止雨水进入。
5.4电伴热系统的现场测试与检查
1) 电热带的连续性和绝缘电阻，用1000V摇表检查，系统绝缘电阻大于50MΩ为合格。
2) 电热带安装完毕，每个电伴热回路的测试结果应有记录和报告。
3) 检查人员应按照工程规定对伴热系统的安装进行中间检查和最终核实、验收。
4.1 电伴热系统图绘制原则
1）每个单一电源电的电伴热系统，应绘制各自的电伴热系统图。
2）电伴热系统图以该被伴热管道配管图为依据，用轴侧投影图表示。
3）电伴热系统图是示意图，可以不按比例绘制。
4.2 电伴热系统图图示要求
1）电伴热系统图应列出管道编号、管径、材质，保温材质和保温厚度；
2）应标出管道上的阀门、管件、支架、法兰的位置及管道的长度，同时标出接线盒的位置；
恒功率电伴热标准
恒功率电伴热标准随着我国工业加热领域的技术不断发展，恒功率电伴热带已成为电伴热技术的重要发展方向。
为了确保电伴热系统的安全、可靠和高效运行，制定一套完善的恒功率电伴热标准显得尤为重要。
本文将对恒功率电伴热标准的几个方面进行探讨，以期为我国电伴热技术的发展提供参考。
一、恒功率电伴热带技术要求1.发热元件：发热元件应采用电阻丝或发热合金等材料，具有良好的导电性能和机械强度，能承受一定的外力，保证使用寿命长。
2.绝缘层：绝缘层应具有优良的绝缘性能和抗老化性能，确保电伴热带在长时间使用过程中不出现短路、漏电等现象。
3.终端头：终端头的设计应便于连接和拆卸，同时具有较高的绝缘性能，确保使用安全。
4.金属护套：金属护套应选用不锈钢或铜等金属材料，具有良好的耐腐蚀性和机械强度，能抵抗外部环境的影响。
5.外部绝缘层：外部绝缘层应具有足够的绝缘性能和抗磨损性能，保护金属护套和整个伴热带。
二、恒功率电伴热带安装要求1.安装位置：电伴热带应紧贴管线表面敷设，确保加热效果良好。
在安装过程中，应注意保持电伴热带的平整，避免打折、扭曲等现象。
2.切割方式：根据使用长度，可任意切割电伴热带。
切割面应平整，无毛刺和焊渣。
3.连接方式：电伴热带与电源、终端头等设备的连接应采用专用连接器，确保连接可靠。
4.警示标志：安装完毕后，应悬挂或黏贴警示标志，以提醒他人注意安全和便于日后的检查维护。
三、恒功率电伴热带运行与管理1.启动与停止：根据实际需要，可实现电伴热带的自动启动和停止，以保证加热效果和节约能源。
2.温度控制：电伴热带的温度控制应采用先进的温度控制系统，确保加热温度恒定，避免过热现象。
3.故障检测与保护：电伴热带应配备完善的故障检测与保护功能，一旦发现问题，应及时采取措施进行处理。
4.定期维护：为确保电伴热系统的稳定运行，应定期进行巡检和维护，及时发现并排除隐患。
总之，制定恒功率电伴热标准对于确保电伴热系统的安全、可靠和高效运行具有重要意义。
电伴热技术要求和安装要求
电伴热技术要求和安装要求电伴热技术是一种利用电能进行发热的技术，广泛应用于建筑供暖、工业加热等领域。
在实施电伴热技术前，需要进行技术要求和安装要求的评估和准备。
下面将从技术要求和安装要求两个方面详细介绍电伴热技术的相关内容。
一、技术要求1.电源要求：电伴热系统需要接入稳定可靠的电源，电压、频率和功率要符合设备要求，以保证系统正常运行。
特别是对于大功率电伴热系统，需要确保电源能够稳定供应足够的电力。
2.安全要求：电伴热系统一般采用低温供热，工作温度一般不超过60°C，因此系统的安全性能要得到保证。
系统应具有过流、过压、过温等保护功能，能够在异常情况下自动断电，确保设备和用户的安全。
3.控制要求：电伴热系统需要具备良好的控制性能，能够根据使用需求进行精确调节。
常见的控制方式有手动调节、定时控制、自动控制等，根据具体应用场景选择合适的控制方式。
4.效能要求：电伴热系统应具备高效节能的特点，能够充分利用电能进行发热，减少能源浪费。
同时，系统应具备快速响应的特点，能够迅速调节发热功率和温度，满足用户的需求。
5.维护要求：电伴热系统的维护保养工作很重要，一般包括定期巡检、清洗、绝缘检测等。
定期维护能够发现问题及时解决，延长设备寿命，保证系统的可靠性和安全性。
二、安装要求1.安装位置：电伴热系统的安装位置应选择通风良好的区域，远离易燃易爆物品，防止发生火灾事故。
同时，要考虑工作环境的温度、湿度等条件，选择适合的位置安装设备。
2.安装方式：根据具体情况选择合适的安装方式，可以是固定安装或浮动安装。
固定安装可以采用支架或吊顶等固定设备，保证设备稳定。
浮动安装可以采用脚轮或滑梯等方式，方便设备的移动和维护。
3.连接要求：电伴热系统需要与供电系统、控制系统、配管系统等进行连接。
连接过程中要注意线缆的选择和布线方式，确保电能传输的安全可靠。
对于配管系统，要选择耐高温、耐腐蚀的材料，保证系统的正常运行。
4.防护要求：电伴热系统的安装要注意防护措施，避免设备受到外界物体的碰撞或损坏。
电伴热设计
电伴热设计电伴热设计电伴热是一种利用电能产生热能的加热技术。
其原理是通过在导电材料表面布置电伴热带，在通过电流产生热量从而加热物体。
电伴热技术被广泛应用于多个领域，如建筑物的地板、屋顶和管道系统的保温，工业加热设备的加热和防冻等。
电伴热设计是指根据具体的加热需求和环境条件，进行电伴热系统的设计和安装。
一个优秀的电伴热设计可以保证系统的高效运行和长寿命，并确保加热效果符合要求。
在进行电伴热设计时，需要考虑以下几个方面：1. 加热需求分析：首先需要明确加热的需求，包括加热的温度、加热面积、加热时间等。
根据这些需求确定所需的电伴热带规格和数量。
2. 材料选择：在选择电伴热带材料时，需要考虑其导电性能、耐高温性和耐腐蚀性。
优质的材料可以提供更好的加热效果，并且具有较长的使用寿命。
3. 系统布局设计：根据加热面积和形状，合理设计电伴热系统的布局，确保每个区域都能均匀受热，并且避免过热或局部冷却现象的发生。
4. 控制系统设计：设计一个可靠的控制系统，根据需要控制电伴热带的加热功率，并确保控制系统与电伴热带的连接牢固可靠。
除了以上的设计要点外，电伴热设计还需要考虑耐久性和安全性的问题。
电伴热设备通常需要保持长时间运行，因此需要确保系统具有较高的耐久性，减少维修和更换的频率。
而在安全性方面，要确保设计的系统可以防止电器漏电和过载，并避免发生火灾和其它意外事故。
总之，电伴热设计是一个复杂而细致的过程，需要考虑多个因素并进行深入的分析。
一个合理的设计可以提供高效的加热效果，提高生产效率和工作环境的舒适度。
随着技术的进步和需求的不断增长，电伴热设计将在更多的领域得到广泛应用。
电伴热设计导则
电伴热设计导则第一章总则第1.0.1条本导则适用于石油化工装置中对伴热有特殊要求的场合。
第1.0.2条电伴热仅适用于二区防爆场所和非防爆区域。
第1.0.3条本导则与国标、部标有矛盾时，按国标、部标的规定执行。
第二章电伴热型式简介第一节电热带第2.1.1条串联式电热带串联式电热带如一般的两条发热的电阻丝一样，在每条电阻线上包有两层聚四氟乙烯树脂（铁弗龙树脂TEFLON－RESIN）绝缘材料，也可在其外围加不锈钢补强网。
此种电热带绝缘性佳，且富有耐药品性及耐腐蚀性，本身重量轻，易于施工，可用于二区防爆危险场所。
但此种电热带是依其长度的长短而改变其输电功率的。
现场施工配管的实际长度往往与配管设计长度不同，因此在电热带敷设前，必须确实地对此电热带的输电功率与现场配管的实际长度认真核实。
这是选择此种电热带不便之处。
串联式电热带见图2.1.1图2.1.1 串联式电热带构造图第2.1.2条并联式电热带并联式电热带又称恒功率型电热带。
此种电热带可避免串联式电热带在选用设计上的不便之处。
并联式电热带又分为单相供电和三相供电方式。
单相并联式电热带是在两条平行的电源导线上，包覆一层电气绝缘性能佳且具有耐热性及柔软性的树脂，在其周围缠绕可发热的镍铬丝，再在其上加一层绝缘材料而成。
电热丝与电源导线构成许多并联相等的单元发热节，从而形成一个连续的发热体。
当接通电源后，电热带单位长度上功率相等，电热带长度愈长，输出电功率愈大。
所以它消除了串联式电热带需预制长度的缺点，又能任意切割。
单相并联式电热带构造见图2.1.2-1。
图2.1.2-1 单相并联式电热带构造图三相并联式电热带是在单相并联电热带基础上的发展。
它是采用A．B．C三根铜线作电源导线，外包电绝缘层，发热电阻丝均匀缠绕于三根电源导线绝缘层外。
每隔一定间距将电阻丝与电源导线连接，形成发热电阻回路。
发热电阻连接在整个电热带的长度上，分别依次为AB发热电阻，BC发热电阻，CA发热电阻，反复循环，形成一个连续的发热体。
电 伴 热 设 计 说 明
电伴热设计说明● 1.电伴热设计说明1.1 电伴热适用范围:适用于工业与民用建筑等行业众多场合,金属管道及设备工艺装置的保温和防冻。
1.2 由于电伴热工程目前暂无国家(或行业)规范(程)和产品标准可遵循，所以安装和调试应在供货方的指导下或严格遵循本手册及有关国家标准、图集和有关安全规范进行。
1.3 电伴热的设计和安装要求：由于电伴热的电热带是安装在绝热层和管道(或设备)外壁之间，利用电热来补充输贮过程中所散失的热量，以维持在一定的温度范围内，达到保温和防冻的目的。
所以电伴热仍需有绝热层、防潮层和保护层。
绝热层的材质、厚度和结构的选择应先按保温和防结露要求的绝热层厚度计算和选择电热带功率，当功率过大时，再增加绝热层厚度。
用于保温为目的的绝热设防潮层。
只有在确保夏季管道、设备表面不结露的情况下才可不设防潮层。
保护层的设置要求与非电伴热保护层的设置要求相同。
1.4 电热带分自控温和恒功率两种。
（1）自控温电热带是由导电聚合物和两条平行金属导线及绝缘层构成。
其特点是导电聚合物具有很高的电阻正温度系数特性，且相互并联；能随被加热体系的温度变化自动调节输出功率，自动限制加热的温度。
可以任意截短或在一定范围内接长使用，并允许多次交叉重叠而无高温度点及烧坏之虑。
一般情况下，可不配温度控制器，仅在温度控制精度要求很高场合才配温控器。
温控器的选择和安装要求与恒功率电热带相同。
自控温电热带分屏蔽型和加强型。
腐蚀区应采用加强型。
在保温层内金属管道上放热量曲线见电伴热编制说明(一)；电热带规格及技术特性见科阳产品样本；电器保护开关的选用见电伴热编制说明（二）。
（2）恒功率电热带是以金属电阻丝或专用碳纤维束串联或并联与导电线芯及绝缘材料结合而制成，由于其输出功率恒定，温度积累必须采取通断电控温，因此使用时必须配置温控器，不允许交叉、重叠及任意接长、剪断使用，否则会出现过热、过载、燃烧等恶性事故，因此恒功率电热带常用于非重要(非防爆)场合，功率需要较大、温度较高的加热场合。
电伴热设计技术要求
电伴热设计技术要求本设计要求规定了电伴热设计的最低要求。
1.电伴热设计依据的标准、规范1.1电伴热标准、规范应参见电伴热技术规格书SPC-JZ25-1S-EL-1012。
2.伴热带及附件种类2.1应在所有可能的情况下选用自调控（自限温）伴热带2.2当自调控（自限温）伴热带由于温度原因无法选用时，可采用矿物绝缘伴热电缆，矿物绝缘伴热电缆外护套应采用825因氏合金，不能采用铜或不锈钢外护套，以避免高温带来的氧化和晶间腐蚀2.3伴热带及附件的选择必须满足海上平台使用条件的要求2.4伴热带及附件的防爆等级必须满足所在防爆区域防爆标准的要求3. 伴热系统设计3.1电伴热系统的设计在考虑满足技术要求的同时必须兼顾经济性，确保成本的优化。
否则需方视为不合理设计。
3.2伴热计算应根据项目基础条件有关水文气象中的极端最低温度进行设计，详细伴热设计基础如下：·环境温度最高34.0℃，最低-21.9℃·管线维持温度按三维图上标注进行：HTXX，HT代表需要伴热，XX代表维持温度·管线最高温度按管线设计温度考虑·管线保温材料及厚度参见SPC-JZ25-1S-PI-1003·管道上所有仪表的取压管长度平均按1.5米考虑。
3.3 热损失计算应考虑20%的设计裕量3.4 伴热带选型时应根据管线的操作温度和设计温度，参照伴热带的维持温度及最高暴露温度来选择合适的伴热带3.5 在线设备的安装裕量，在线设备是指管路上的法兰、阀门、管托、过滤器、泵、仪表等热损失较大的部件，这样在伴热设计及安装时应考虑缠绕适当长度的伴热带以弥补这些部位的热损失，使管线的温度满足工艺及防冻要求。
在安装时应注意伴热带缠绕不应影响这些设备的拆卸和检修。
3.6 管线回路合并，对于防冻回路及不加温控器的工艺维持回路，可以由一个配电回路对若干根管线以并联的形式供电，考虑维护方便，每个回路不宜超过5根管线3.7罐容器的伴热，宜采用柔性电伴热板。
《石油管线电伴热系统的恒流电源设计》
《石油管线电伴热系统的恒流电源设计》篇一一、引言在石油工业中，石油管线的电伴热系统是确保管线在低温环境下正常运行的关键技术之一。
恒流电源作为电伴热系统的重要组成部分，其设计直接关系到系统的稳定性和效率。
本文将详细探讨石油管线电伴热系统中的恒流电源设计，包括其设计原理、关键技术及实际应用。
二、设计原理石油管线电伴热系统的恒流电源设计主要基于电流的稳定性和电源的可靠性。
设计原理主要包括以下几个方面：1. 电流稳定性：恒流电源的核心目标是保持输出电流的稳定。
通过精确控制电源的输出，确保在各种工作条件下，电流值不会发生大幅波动，从而保证电伴热系统的稳定运行。
2. 电源可靠性：恒流电源应具备高可靠性，以应对石油管线可能面临的恶劣环境。
设计时需考虑电源的抗干扰能力、过载保护、短路保护等功能，确保电源在异常情况下仍能正常工作。
3. 效率与节能：恒流电源的设计应注重提高效率，降低能耗。
通过优化电路设计、选用高效能元器件等方式，实现电源的高效运行。
三、关键技术恒流电源设计的关键技术主要包括以下几个方面：1. 电流反馈控制技术：通过电流反馈控制技术，实时监测输出电流，并根据实际需求调整电源的输出，保持电流的稳定性。
2. 功率因数校正技术：采用功率因数校正技术，提高电源的功率因数，降低无功损耗，提高系统效率。
3. 数字信号处理技术：利用数字信号处理技术，对电源进行精确控制，实现电源的智能化管理。
4. 模块化设计：采用模块化设计，方便后期维护和升级，提高系统的可扩展性。
四、实际应用在石油管线电伴热系统中，恒流电源的应用广泛。
具体而言，恒流电源为电伴热系统提供稳定的电流，确保管线在低温环境下正常运行。
同时，恒流电源的可靠性高、效率高、节能环保等特点，使得其在石油工业中具有广泛的应用前景。
五、结论石油管线电伴热系统的恒流电源设计是确保系统稳定性和效率的关键。
通过精确控制电源的输出，保持输出电流的稳定，同时具备高可靠性、高效率和节能环保等特点，实现石油管线的安全、稳定和高效运行。
《石油管线电伴热系统的恒流电源设计》
《石油管线电伴热系统的恒流电源设计》篇一一、引言在石油行业中，石油管线的稳定运行对于保障石油的运输和储存至关重要。
电伴热系统作为石油管线的重要辅助设备，其作用在于防止管线在低温环境下结冰，保证管线的正常运行。
而恒流电源设计作为电伴热系统的关键部分，其设计质量和性能直接影响到电伴热系统的稳定性和效率。
本文将详细探讨石油管线电伴热系统的恒流电源设计，包括其设计原理、设计方法以及实际应用中的注意事项。
二、恒流电源设计原理恒流电源设计的核心在于保持输出电流的稳定性。
在石油管线电伴热系统中，恒流电源需要为伴热电缆提供稳定的电流，以保证管线的温度维持在设定值。
设计时，需考虑电源的输入电压范围、输出电流范围、效率、稳定性以及可靠性等因素。
1. 输入电压范围：恒流电源应能在一定范围内适应输入电压的变化，保证输出电流的稳定性。
2. 输出电流范围：根据伴热电缆的需求，设计合适的输出电流范围。
3. 效率：提高电源的转换效率，降低能耗。
4. 稳定性：保证输出电流的稳定性，以适应管线温度的变化。
5. 可靠性：确保电源在恶劣环境下（如高温、高湿等）的稳定运行。
三、设计方法1. 选择合适的电源芯片：根据恒流电源的设计要求，选择性能稳定、效率高的电源芯片。
2. 设计合适的电路：包括整流电路、滤波电路、反馈电路等，以保证电源的稳定性和效率。
3. 优化电路布局：合理布局电路元件，减小电路中的干扰，提高电源的抗干扰能力。
4. 进行严格的测试：包括输入电压范围测试、输出电流范围测试、效率测试、稳定性测试等，确保电源的性能符合设计要求。
四、实际应用中的注意事项1. 根据实际需求选择合适的伴热电缆和恒流电源，以保证管线的温度控制在合理范围内。
2. 定期检查恒流电源的工作状态，及时发现并处理问题，防止因电源故障导致管线温度波动。
3. 在安装和维护时，需遵循相关安全规定，确保人员和设备的安全。
4. 对恒流电源进行定期维护和保养，延长其使用寿命。
电伴热带设计选型和安装
电伴热带设计选型和安装电伴热是一种以电为热源，通过导热层传导热量，实现加热的一种方式。
它具有安全、节能、环保、调控精度高等优点，被广泛应用于居住、商业、工业等领域的加热设备中。
在进行电伴热设计选型和安装之前，首先需要确定以下几个关键要素：1.加热对象：确定需要加热的对象，比如水管、地板、天花板等。
2.加热功率：根据对象所需的加热功率确定电伴热的功率大小。
一般情况下，室内使用的电伴热功率为50-150W/m²，室外为100-300W/m²。
3.安全性考虑：电伴热线路必须具备过载保护、漏电保护和过温保护功能，确保使用安全。
4.寿命和稳定性：选择品牌信誉好、技术成熟、质量可靠的电伴热产品，以确保使用寿命和工作稳定性。
在选型方面，可以选择以下几种常见的电伴热产品：1.电伴热带：是一种具有较高耐久性和灵活性的电伴热产品，可以根据现场需要灵活安装，适用于管道、储罐、容器等对象的加热。
2.电伴热毡：是一种较薄、柔软的电伴热产品，适用于加热地板、墙体等大面积对象。
3.电伴热膜：是一种贴合在基层上的电伴热产品，适用于加热地板、墙体等需贴合方式安装的对象。
在安装方面，需要注意以下几点：1.安全距离：电伴热线路与非电伴热材料之间需要有一定的安全距离，以避免过热引发安全事故。
2.密封性：安装时需要确保电伴热线路的密封性，避免水或潮气进入导热层，影响加热效果和安全性。
3.保护层：在安装电伴热线路之前，需要在导热层上叠加一层保护层，以防止电伴热线路受到机械损伤。
4.接线盒或连接器：电伴热线路的连接需要使用专用的接线盒或连接器，确保连接牢固可靠。
5.安全测试：在安装完成后，需要进行电气安全测试，确保电伴热线路与电源连接正常，并且具备过载保护、漏电保护和过温保护功能。
综上所述，电伴热设计选型和安装需要根据具体需求和对象的特点进行选择和施工。
正确的选型和安装能够保证电伴热设备的正常使用和安全性，提高加热效果和节能性。
电伴热系统电源设计要求
所有单根电伴热都需要安装断路器。
一般分路断路器有30MA的漏电保护，如果采用自限温电伴热带需考虑启动电流，保证不超过70%的CB（电路断路器）额定功率。
电伴热供电电源需要设立独立的供电系统，对于维修和试验用的单独加热电路，应提供控制开关。
具体要求如下：
1、所有电路断路器应安装人工复位器、常态关闭、备用触点 只有在电路断路器断开时才打开。
2. 用于工艺管线要求保持温度控制及电路防冻保护的电路应安装在同一个配电盘的两部分。
防冻保护电路应由在每个配电盘上单独的控制器进行控制。
3. 所有电路断路器的启动和超温报警引起的连接均用线连接起来，以提供两种独立的遥控报警功能。
（失效和温度控制）报警连接应用线连接到一个共同的终端装置，并提供外部报警的连接头。
4 终端接线盒为终端电源，控制及仪表电线进入每个控制配电盘。
终端接线盒应安装导轨，带管状的旋压板接线头，定型标准生产。
5. 动力配电盘应提供型号目录，所有断路器应单独用铭牌进行确定以表示其电路号码。
断路器铭牌应用背胶黏附到配电盘上，主铭牌置于每个控制盘前部，其上应表示盘号及说明。
主铭牌上的铭文至少要12mm高的字母。
电伴热设计导则
中国石化集团兰州设计院标准SLDI 333C06-20012001-01-08 发布 2001-01-15 实施中国石化集团兰州设计院目录第一章总则第二章电伴热型式简介第一节电热带第二节挠性电热板第三章电伴热设计和选型第一节电伴热的应用范围第二节电伴热的选用原则第三节热损失计算第四节电伴热产品选型及长度确定第四章电伴热的安装第一节电伴热带的安装第二节挠性电热板的安装第五章电热带的施工第一节电热带施工的一般要求第二节电热带施工前的准备第三节电热带的施工第四节保温工程第五节施工注意事项第六章挠性电热板的施工第一节挠性电热板施工的一般要求第二节挠性电热板施工前的准备第三节挠性电热板的施工第七章设计文件第一章总则本导则适用于石油化工装置中对伴热有特殊要求的场合。
电伴热仅适用于二区防爆场所和非防爆区域。
本导则与国标、部标有矛盾时，按国标、部标的规定执行。
第二章电伴热型式简介第一节电热带串联式电热带串联式电热带如一般的两条发热的电阻丝一样，在每条电阻线上包有两层聚四氟乙烯树脂（铁弗龙树脂TEFLON－RESIN）绝缘材料，也可在其外围加不锈钢补强网。
此种电热带绝缘性佳，且富有耐药品性及耐腐蚀性，本身重量轻，易于施工，可用于二区防爆危险场所。
但此种电热带是依其长度的长短而改变其输电功率的。
现场施工配管的实际长度往往与配管设计长度不同，因此在电热带敷设前，必须确实地对此电热带的输电功率与现场配管的实际长度认真核实。
这是选择此种电热带不便之处。
串联式电热带见图2.1.1图2.1.1 串联式电热带构造图并联式电热带并联式电热带又称恒功率型电热带。
此种电热带可避免串联式电热带在选用设计上的不便之处。
并联式电热带又分为单相供电和三相供电方式。
单相并联式电热带是在两条平行的电源导线上，包覆一层电气绝缘性能佳且具有耐热性及柔软性的树脂，在其周围缠绕可发热的镍铬丝，再在其上加一层绝缘材料而成。
电热丝与电源导线构成许多并联相等的单元发热节，从而形成一个连续的发热体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电伴热系统电源设计的要求
2013-10-14 来源：浏览：657
电伴热系统电源设计的要求
电源设计是电伴热工程同样需要考虑的问题，主要考虑的有供电电缆，配电箱等。
所有单根电伴热都需要安装断路器。
一般分路断路器有30MA的漏电保护，如果采用自限温电热带需考虑启动电流，保证不超过70%的CB（电路断路器）额定功率。
电伴热供电电源需要设立独立的供电系统，例如：配电箱。
主要包括有：一套主绝缘体、动力配电盘、开关、继电器、温控器、控制开关、指示灯、终端接线盒、接地总线以及所有动力和控制线路，对于维修和试验用的单独加热电路，应提供控制开关。
具体要求如下：
1、所有电路断路器应安装人工复位器、常态关闭、备用触点只有在电路断路器断开时才打开。
2. 用于工艺管线要求保持温度控制及电路防冻保护的电路应安装在同一个配电盘的两
部分。
防冻保护电路应由在每个配电盘上单独的控制器进行控制。
3. 所有电路断路器的启动和超温报警引起的连接均用线连接起来，以提供两种独立的遥控报警功能。
（失效和温度控制）报警连接应用线连接到一个共同的终端装置，并提供外部报警的连接头。
4 终端接线盒为终端电源，控制及仪表电线进入每个控制配电盘。
终端接线盒应安装导轨，带管状的旋压板接线头，定型标准生产。
5. 动力配电盘应提供型号目录，所有断路器应单独用铭牌进行确定以表示其电路号码。
断路器铭牌应用背胶黏附到配电盘上，主铭牌置于每个控制盘前部，其上应表示盘号及说明。
主铭牌上的铭文至少要12mm高的字母。
6、电伴热电路对于设备预伴热和预保温，如冲洗、安全喷淋器、仪表管等应通电并从防冻保护控制盘控制。
7、. 当定断路器和导线大小时采用在冷启动时电伴热的最大输出功率时的电流，对于在配电盘表上连续的负载采用持续的加热功率。
