学习广联达心得体会(通用10篇)

学习广联达心得体会(通用10篇)

学习广联达心得体会(通用10篇)学习广联达心得体会篇1小组成员:在最近10年中,我国造价行业已经发生了翻天覆地的变化:中国的基础建筑投资平均每年以15%的速度增长,但造价从业人员的数量,已经不足10年前的80%,造价从业人员的平均年龄比10年前降低了8.47岁,粗略计算目前平均每个造价从业者的工作量大概是10年前的40倍。

在这个过程中电算化起的作用是显而易见的,造价员使用计算机辅助工作也是必然的选择,否则一定会跟不上行业的发展,因时间问题,准确性及工作强度过大等原因而退出造价行业。

有人统计过这样一组数据,一根三跨的平面整体表示方法标注的梁,让大家手工计算钢筋,在20分钟能够计算出结果的只有15 %,与严格按平法图籍要求的计算方法计算的正确结果相比,结果正确的只有0.32%。

而是用广联达钢筋算量软件,在1分钟内能够计算出结果为97.077%。

一万平米的工程,利用GCL软件在一天内计算出准确完整工程量也早已司空见惯,不足为奇,由此可以看到电算化的重要性、电算化给我们工作上带来的方便及普及电算化的必要性。

于是这学期,我们在计算机辅助工程管理这门课上学习了广联达系列软件,广联达套价软件、图形算量软件和广联达钢筋抽样软件等,并在学期末进行了课程实训。

这些都是为了我们将来能更好的从事造价工作。

一、绘图算量前必须进行三项准备工作:1、分图纸:把图纸分为:总说明、基础、框架柱、墙和暗柱配筋、连梁配筋、梁配筋、板配筋、结构平面图、零星(楼梯节点等)九大部分。

对构件来说,这9部分是独立的。

2、分析绘图先后顺序:首先根据总说明建立工程,把基础放在第一种构件绘图,而后是框架柱,可以使用柱表功能。

再做墙和约束边缘构件配筋,因为墙会是梁的支座。

再下来是连梁配筋,因为连梁会是次梁的支座,所以连梁放在梁的前面。

接下来是主梁、次梁。

绘制完上述的构件后,板和板配筋就很方便了,利用点式画法或自动生成最小板,很快可以把板绘制完,再配板钢筋。

广联达其他平法学习

广联达其他平法学习

从计算设置学平法之十——其它的计算设置介绍其它主要是指栏板、自定义点、自定义线、自定义面等构件;下面我们一起来学习一下其它中各构件的特点及钢筋的计算:一、算量基本方法:一、栏板:一、水平筋的计算:(一)长度计算:水平筋计算,需要根据端部构件区分不同做法:1.栏板不与其它构件相交,自身绘制形成的L型、T型,包括端部的处理,此时栏板水平筋计算与剪力墙类似;2.栏板端部与柱、剪力墙相交时,会采用预留钢筋、预埋件、植筋的做法,可以参照计算设置第10项“水平钢筋遇柱、墙做法”设置;3.栏板端部为构造柱时,水平筋伸入柱内一个锚固长度;(二)根数计算:根据计算设置中的根数计算方式、起步长度进行计算;根数=(栏板高-起步)/间距+1当顶部有其它构件时,需要算至其它构件顶(该构件贯通栏板顶部);二、垂直筋的计算:(一)长度计算:1.生根部位,根部构件包括:梁、圈梁、暗梁、连梁、板、墙;目前提供两种做法,可参考节点设置;2.顶部处理:a.顶部无其它构件:栏板垂直筋直接伸到顶部封顶,具体做法可以参考节点设置;b.顶部有其它构件:栏板垂直筋需要伸到其它构件的顶部封顶,具体做法可以参考节点设置;(其它构件主要包括:压顶、梁、圈梁、暗梁、板)(二)根数计算:根据计算设置中的根数计算方式和起步长度计算;根数=(净长-2*起步)/间距+1需要扣减柱(框架柱、框支柱、暗柱、端柱)、构造柱、剪力墙、带型窗、带型洞构件,从上述构件边计算时,需要扣减起步距离;三、拉筋的计算:(一)长度计算:拉筋长度=栏板厚-2*保护层+2*拉筋弯勾长度+拉筋调整长度(二)根数计算:1、需要扣除相交的压顶、梁、圈梁、暗梁、连梁、板;以及柱(框架柱、框支柱、暗柱、端柱)、构造柱、带型窗、带型洞;2、计算拉筋数量时,还需要根据节点设置中拉筋的布置方式进行排列计算;拉筋布置如下:拉筋双向布置计算方法:1、N=ceil(净面积/拉筋面筋)+12、拉筋面筋=S1*S2拉筋梅花布置计算方法:1、N=2*[ceil(净面积/拉筋面筋)+1]二、自定义点、线、面:一、自定义点计算(一)纵筋纵筋长度 = 点高度-2*保护层纵筋根数 = 所输入数值(二)其它钢筋长度 = 输入长度根数 = 输入根数或根数 = (点高度-起步距离-保护层)/间距)+1 (按照计算设置当中根数计算方式计算)二、自定义线计算(一)纵筋纵筋长度 = 线长度-2*保护层纵筋根数 = 所输入数值(二)其它钢筋长度 = 输入长度根数 = 输入根数或根数 =(线长度-2*起步距离)/间距)+1 (按照计算设置当中根数计算方式计算)三、自定义面计算(一)其它钢筋长度 = 输入长度根数 = 输入根数二、软件计算设置:一、栏板2.起始水平钢筋起步距离:默认为s/2。

广联达系统解析新平法,重磅干货助你掌握16G

广联达系统解析新平法,重磅干货助你掌握16G

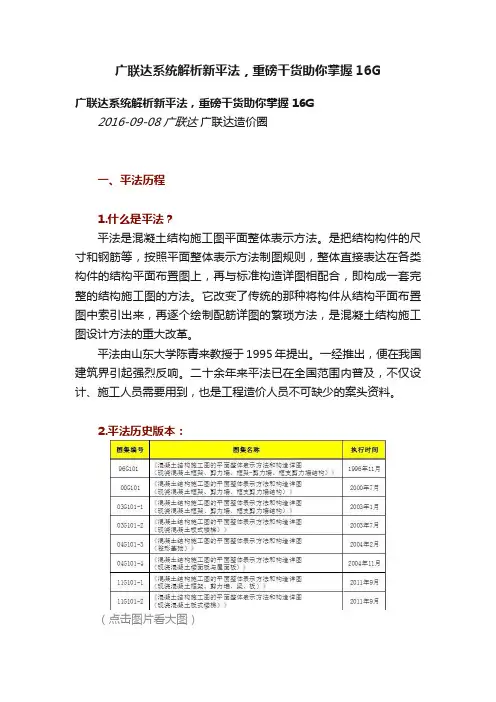

广联达系统解析新平法,重磅干货助你掌握16G广联达系统解析新平法,重磅干货助你掌握16G2016-09-08广联达广联达造价圈一、平法历程1.什么是平法?平法是混凝土结构施工图平面整体表示方法。

是把结构构件的尺寸和钢筋等,按照平面整体表示方法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图的方法。

它改变了传统的那种将构件从结构平面布置图中索引出来,再逐个绘制配筋详图的繁琐方法,是混凝土结构施工图设计方法的重大改革。

平法由山东大学陈青来教授于1995年提出。

一经推出,便在我国建筑界引起强烈反响。

二十余年来平法已在全国范围内普及,不仅设计、施工人员需要用到,也是工程造价人员不可缺少的案头资料。

2.平法历史版本:(点击图片看大图)二、平法与广联达自2000年起,广联达积极参与到平法知识宣传中,为客户提供平法知识资讯、学习培训和钢筋算量解决方案。

2000年~2010年十年间广联达的平法讲座开遍全国各省市,几乎覆盖所有造价员;各分公司举办平法知识和钢筋算量培训上万场,培训人次近百万。

2011年9月1日,11G系列平法图集正式取代03G系列平法图集。

为使广大造价从业人员及时准确理解和从容应对新平法,熟练掌握新技术,2011年9月~2012年,广联达举办“让造价飞——走进新平法时代主题巡讲”、“只为成就您的蓝图——走进新平法时代应用巡讲Ⅱ”,全国共举办750余场平法讲座,近20万人次参与。

将11G新平法普及到全国,得到了行业客户、政府和社会的认可和支持。

随着国家标准《GB50010-2010混凝土结构设计规范》、《GB50011-2010建筑抗震设计规范》局部修订实施;16G101系列标准设计图集于2016年9月1日起实施。

针对本次图集修订,广联达快速响应,以更全面、更系统的内容,为广大用户带来一场平法知识盛宴:(点击图片看大图)三、学习途径1.16G学习专区:广联达算量软件—用户中心(9月底上线)2.知识连载:广联达造价圈、广联达服务等微信平台菜单栏实时更新,每发布一篇节点文章,只要回复相应关键词,就可获得自己想要的内容。

2024版广联达16G101平法培训课件

2024版广联达16G101平法培训课件

案例二
某高层建筑采用刚性连接方式,但在地震作用下节点核心区发生了严重破坏。经分析发现,该节点核心区的纵筋 配置不足,导致延性较差。针对这一问题,可以采取增加纵筋数量、提高纵筋强度等措施进行加固处理,同时加 强施工过程中的质量控制和验收工作。
2024/1/29
15
04
楼板配筋设计与施工技巧
2024/1/29
平法识图方法论述
2024/1/29
平法识图基本步骤
熟悉结构施工图,了解设计意图; 掌握平法图集和相关规范;识别剪 力墙构件的编号、类型、尺寸和配 筋等。
平法识图注意事项
注意区分不同构件的平法表示方法; 关注图纸中的说明和注释,理解设 计意图;注意检查构件之间的连接 和构造要求。
22
钢筋翻样技巧分享
4
平法发展历程
01
02
03
初期探索
20世纪90年代,我国结构 工程师开始探索平法表示 方法。
2024/1/29
逐步推广
进入21世纪后,平法逐渐 在建筑行业得到推广和应 用。
规范制定
随着平法的普及和应用, 相关规范标准也逐步完善。
5
基本原理与结构体系
基本原理
平法的基本原理是将结构构件的尺寸和配筋等,按照平面整体表示方法制图规 则,整体直接表达在各类构件的结构平面布置图上。通过平面布置图与标准构 造详图的配合,构成一套完整的结构设计。
剪力墙结构平法识图与钢筋 翻样技巧
2024/1/29
20
剪力墙结构类型及特点介绍
剪力墙结构类型
包括整体墙、小开口整体墙、联肢墙 和壁式框架等。
剪力墙结构特点
具有较高的侧向刚度,适用于高层建筑; 抗侧力性能优越,能有效抵抗风荷载和 地震作用;结构布置灵活,便于满足建 筑功能要求。

广联达官方-11G平法讲解

广联达官方-11G平法讲解

答案: Lab=29d La=1.1*Lab=32d(1.1为受拉钢筋锚固长度修正系数) Lae=1.15*La=37d(1.15为抗震锚固长度修正系数)
钢筋锚固
软件处理:
• 在【复制到其他楼层】界面中,增加提示信息:基本锚固 也会一同复制到其他楼层
机械锚固
• 新图集中的钢筋弯钩和机械锚固的6种形式:
柱—顶层边角柱
软件处理:
• 在【顶层边角柱外侧纵筋】节点中,C-1、C-2、C-3,解决图 集中B、C、E节点,默认C-2(不分两批截断的情况);
柱—顶层中柱
11G101
• • 对比03G101-1 新增节点C 说明:柱的纵向钢筋伸至柱顶,并在端部增加锚头(锚板)
• 此节点使用锚板构造,需要单独计算锚板工程量
保护层
软件的处理方式 • 新建工程时选择11G101 图集后,箍筋公式自动 匹配新算法
通用---钢筋锚固
新规范 旧规范
1、新规范中只是直接给出了基本锚固lab,labE
钢筋锚固
案例2 手工计算本案例的抗震锚固长度
• HRB335 普通钢筋抗震等级为2级 直径28,C30 时 其抗震锚固长度是多少?(新旧对比)

其它
梁分类

楼层框架梁
悬挑梁
梁分类
11系新平法分类 03G101分类
梁 类 型 楼层框架梁 屋面框架梁 框 支 梁 非 框架 梁 代号 KL WKL KZL L
梁 类 型 楼层框架梁 屋面框架梁 框 支 梁 非 框架 梁 悬 挑 梁 基 础 梁 基础联系梁
代号 KL WKL KZL L XL JZL JLL
小结:新规范、新平法的主要变化
• 1、钢筋种类 • 2、锚固长度 • 3、保护层 • 4、弯钩不机械锚固 • 5、新增36节点,修改132节点

广联达钢筋算量(砌体构件与其他)节点设置解析)

广联达钢筋算量(砌体构件与其他)节点设置解析)
序号7、8、9条,图集没有指定节点做法,软 件按传统做法内置了常规做法节点,设置在 没有特殊说明时无需修改,除非图纸有指定 做法,则按指定节点选择和修改
2024/1/28
接下来是栏板,后浇带,自定义线的详解 设置前
设置前
设置后
2024/1/28
设置后
柱的箍筋设置原则
2024/1/28
以下说说箍筋的设置方法 柱箍筋肢数识别
箍筋类型标识,共七种基本组成形式
柱箍筋组合-软件实例演示讲解
经过调整的,软件会变成黄色显示,使用什 么样的组合形式,对工程量是有影响的,到 底该不该调整,以图纸要求为准,否则不调 整,软件默认是通用做法
2024/1/28
梁箍筋组合 软件实例演示讲解
2024/1/28
搭接接头的设置(涉及到的有关计算规则)
弯钩设置 江苏省钢筋计算规则
转换到软件里是
这个是箍筋弯钩平直段长度的计算规则的选 择,非抗震构件和抗震构件箍筋平直段的长 度取值是不一样的,一般非框架梁、基础梁 都是非抗震构件,而框架梁是抗震构件。如 果选择“图元抗震考虑”则非框架梁、基础 梁等非抗震构件的箍筋弯钩长度按非抗震考 虑;如果选择“工程抗震考虑”则非框架梁 、基础梁等非抗震构件的箍筋弯钩长度按抗 震考虑
3)当软件提供了多个节点做法时,要参照图纸结 构说明中的节点做法进行选择,没有完全符合的 节点选择时,要选择可以修改参数的节点,便于 对照图纸修改参数值
4)当遇到图纸没有明确要求,软件又提供了多个 节点选择,在没有有效依据时,不要轻易修改默 认节点,因为默认的都是常见的施工做法,也就 是常规的做法。
3.钢筋搭接所耗用的电焊条、电焊机、铅丝和钢筋 余头损耗已包括在定额内,设计图纸注明的钢筋 接头长度以及未注明的钢筋接头按规范的搭接长 度应计入设计钢筋用量中。

2024年广联达软件培训学习心得(2篇)

2024年广联达软件培训学习心得(2篇)

2024年广联达软件培训学习心得篇一本学期我们重点学习了广联达图形算量软件和钢筋抽样软件。

通过对广联达软件的培训学习,不仅提高了我的识图能力,还提升了我对有关工程软件操作的热爱。

在学习广联达软件之前,我们重点学习了autocad制图软件,并简单地学习了解了pkpm计价软件。

通过对三种软件的学习和比较,我觉得在绘图速度方面,广联达图形算量软件和pkpm计价软件更为优秀。

因为这两种软件可以直接建立轴网,在画门窗时也不需要创建块慢慢插入,只要定义好构件直接画就好了。

但是,两种软件毕竟不是专门的制图软件,对比autocad制图软件来说,它们在绘图上做不到足够的精确细致。

广联达图形算量软件gcl8.0操作起来比较简单,基本上只要按照图纸设定好各个构件的信息属性就行。

但是,在操作过程中若不小心弄错层就不好处理了了,而这一点是它不如gcl____之处。

很遗憾,因为没有对gcl____软件的集中学习,对于它在处理错层方面还是不大了解。

在我看来,广联达软件中的三维显示功能是非常实用的。

三维显示使我们所绘制的图形立体画,能从不同的角度观察图形从而清晰地了解建筑物的一部分构造,这对提高我们的空间想象能力是大有帮助的。

而识图最大的障碍就是空间想象能力不佳。

画图过程中,我觉得在设置工程信息方面有必要认真、严谨。

一定要把各个信息(如基础形式、檐高、结构标高等)确定好,以免影响后续的作业。

对于主体结构,应该注意是否需要偏移。

确定好了,再做梁、柱、钢筋等工程时才不会出现算量错误。

我觉得广联达的钢筋抽样软件是广联达公司最有特色的软件。

它最大限度开放了各类钢筋的计算方法并能自动考虑构件之间的关联和扣减,因此我们只需完成绘图即可实现钢筋量计算。

在钢筋编辑中设置的计算规则可以修改,而计算结果能直观显示每根钢筋的形状、计算过程、搭接形式、计算公式,这样便于查看和控制钢筋绘制以便满足多种算量需求。

在软件学习中,资源共享应该是个比较值得提倡的问题。

广联达学习心得_学习心得体会_

广联达学习心得_学习心得体会_

广联达学习心得广联达软件确实给我们的工作带来了很多便利,但如何用好软件还是有许多注意事项,否则一个不注意可能就会对你的算量工作带来很多不必要的麻烦。

下面是小编为大家收集整理的广联达学习心得,欢迎大家阅读。

广联达学习心得篇1时光如梭,如白驹过隙,转眼间三年的大学生涯将尽尾声,在理论知识积累之后,要有一个踏入社会进行实践的过程,也就是理论与实践的结合。

特别是对与建筑这种实践性能非常强的一门学科更要强调实际操作技能的培养。

而且这门学科在很大程度上与书本有一定程度的差异。

很幸运,我于20xx年2月至20xx年4月在内蒙古丰华集团,造价部实习。

内蒙古丰华集团建筑安装有限公司始建于1984年,是国家建设部核准资质为壹级建筑企业,集团下属十三个分公司,分别为建筑公司、热力公司、自来水公司、市政公司、装饰装璜公司、管道公司、金属门窗公司等。

集团注册资金为5000万元,管理与技术人员超过300人,其中项目经理(国家注册一级建造师)30人,各专业工程师10人,其它各种技术力量为260人,均具有高级、中级技术职。

大中型施工设备800 余台。

一、:通过多次实战练习以及领导、同事们的关爱与帮助,耐心的指导。

实习能使我所掌握的理论知识得以升华,把理论与实践找到一个最好的切入点,为我所用。

所以就要有一个将理论与实践相融合的机会。

在实习中可以得到一些只有实践中才能得到的技术,为我以后参加工作打好基础,这就是我这次实习的目的所在。

二、实习内容:这是第一次正式与社会接轨踏上工作岗位,开始与以往完全不一样的生活。

每天在规定的时间上下班,上班期间要认真准时地完成自己的工作任务,不能草率敷衍了事。

我们的肩上开始扛着责任,凡事得谨慎小心,否则随时可能要为一个小小的错误承担严重的后果付出巨大的代价,再也不是一句对不起和一纸道歉书所能解决。

公司领导常跟我说,你所做的东西对你而言只是数字而已,但到别人那就是真金白银,所以做事一定要小心谨慎,遇到不懂或不确定的东西要多问。

广联达钢筋抽样以及平法计算规则的一些知识点

广联达钢筋抽样以及平法计算规则的一些知识点

检查图纸数量是否正确,确定数量正确开始分析图纸。

分析建筑图,以立面(1轴开始为南立面,反之为北立面;A轴开始为东立面,反之为西立面)→剖面→平面→节点的顺序,不懂的构件标记,作图时解决。

一、新建工程1、工程名称注意计算规则,一经确定,无法修改,因此要看图纸要求的图集,如图纸没有明确标明的,可以咨询有关人士。

汇总方式需要注意的是,按外皮计算长度会长,中心线计算会短(自行考虑)。

2、工程信息设防烈度手动无法输入,只能选择。

檐高的高度确定为:从室外地坪开始,到结构板的顶标高,不能包含屋面做法。

其中,超出屋面结构板部分的电梯间、亭台楼阁等不计入檐高。

阶梯式建筑物(有高低不平的屋面结构板)按高层建筑的结构板顶标高计算檐高。

(只适用于平屋面)。

抗震等级一般在结构图,假如图纸没有给定抗震等级,可以只修改设防烈度以及檐高,按软件默认的抗震等级即可。

3、比重设置A6钢筋的比重改为0.26,即A6.5的钢筋比重,因为现场用的A6的钢筋直径为6.5.4、新建楼层首层底标高需要注意,不是室外地坪标高,也不是建筑标高,结构标高需要扣除建筑地面做法厚度。

建筑地面做法厚度可以在建筑总说明中找,没有的话,去结构图中找到柱表(剪力墙结构一样)。

各楼层高度柱表中均有表示。

地下楼层点基础层,点添加楼层。

其中有一列为板厚,这个影响的是绘图过程中,新建板构件时软件默认的板厚,可不调整。

基础层的层高可以根据绘图的简易程度确定,不影响最后的工程量。

楼层默认钢筋设置,抗震等级一般不用改(筏板基础除外,因为一般甲方会把筏板基础改成非抗震的计算),主要更改砼标号以及保护层厚度,在结构总说明中会给出相关信息。

剪力墙包含墙身、柱(暗柱、端柱)。

梁(连梁、暗梁、边框梁),因此墙柱、墙梁的保护层以及砼标号同剪力墙。

另外,楼梯的保护层以及砼标号无法在这里设置,要在单构件中单独修改保护层以及锚固设置。

二、工程绘制以先地上,后地下,先主体,后二次的顺序依次绘制,计算设置最后统一修改,对量时,一般会先对没有更改过计算设置的工程量。

广联达墙平法学习

广联达墙平法学习

从计算设置学平法之二——剪力墙的计算设置介绍剪力墙分为墙身、墙柱(暗柱和端柱)和墙梁(暗梁和连梁)。

剪力墙墙身中的钢筋一般有水平钢筋、垂直钢筋和拉筋。

墙柱的钢筋有纵筋、箍筋和拉筋。

墙梁的钢筋也分为纵筋和箍筋,有时候还有拉筋。

下面主要介绍剪力墙的钢筋算法,墙柱的算法见柱/墙柱计算设置介绍,墙梁的计算比较简单,这里不做详细介绍。

一、剪力墙算量基本方法:一、水平筋的计算(图集规定):(一)长度计算:水平筋计算,需要根据端部是暗柱或端柱,取不同的做法。

一字型端部无暗柱的水平筋做法,见03G101-1第47页;采用U形封边或者端部弯折15d。

有暗柱的L形和T形墙水平筋做法,见03G101-1第47页;有端柱的墙水平筋做法,见03G101-1第47页。

(二)根数计算:根数=(墙高-起步)/间距+1,扣洞口。

二、垂直筋的计算:(一)长度计算:1、基础层:插筋长度=露出长度(按规范计算,见计算设置第20项)+搭接长度+基础厚度-保护层+弯折(按规范取,见计算设置第21项)垂直筋长度=层高-本层露出长度+上层露出长度,见03G101-1第48页。

2、中间层:垂直筋长度=层高-本层露出长度+上层露出长度,见03G101-1第48页,同上图。

3、顶层:垂直筋长度=墙高-本层露出长度-节点高+锚固,见03G101-1第48页。

(二)根数计算:根数=(净长-2*起步)/间距+1,扣洞口。

三、拉筋的计算:(一)长度计算:墙身范围内拉筋长度=bw(墙厚)-2*保护层+2*拉筋弯勾长度+拉筋调整长度边框梁范围内拉筋长度=hb(边框梁截面宽度)-2*保护层+2*拉筋弯勾长度+拉筋调整长度(二)根数计算:1、计算拉筋应扣除连梁、洞口范围;2、当墙上有暗梁、边框梁时,且暗梁、边框梁输入了拉筋时,则需要扣除暗梁、边框梁的范围;3、当墙上有暗梁、边框梁时,且暗梁、边框梁没有输入拉筋时,则不扣除暗梁、边框梁的范围,同时边框梁范围的拉筋长度应根据边框梁的截面宽度进行计算;4、计算拉筋数量时,还需要根据节点设置中拉筋的布置方式进行排列计算;拉筋双向布置计算方法:1、N=ceil(墙净面积/拉筋面积)+12、拉筋面积=S1*S2拉筋梅花布置计算方法:1、N=2*[ceil(墙净面积/拉筋面积)+1]二、软件计算设置:一、公共设置项:2.纵筋搭接接头错开百分率:提供四种选项。

平法讲座——广联达

平法讲座——广联达

框架梁支作负筋
➢框架梁端支座负筋

平法讲座——广联达
框架梁中间支座负筋构造
通长钢筋

•此处的上部第一排负筋伸入跨中的长度为ln/3,第二排 负筋伸入跨中的长度为ln/4,ln的取值为该支座左右两侧 的最大跨的净跨平长法讲度座。——广联达
架立钢筋
通长钢筋



中 间 跨
平法讲座——广联达
局部贯通筋
03G101
平法设计给我们带来了什么?
• 图纸的厚度减少
—每一张图纸的信息密度增加
• 图纸的层次清晰
系 —基础、柱、梁、板
列 • 图纸的节点统一
—按平法图集03G101-1……
平法讲座——广联达
钢筋平法图集适用范围
03G101-1
•现浇混凝土柱 •现浇混凝土剪力墙
•现浇混凝土梁
03G101
03G101-2 •现浇混凝土板式楼梯
系 04G101-3 列 04G101-4
•筏形基础 •现浇混凝土楼板与屋面板
08G101-5 •箱形基础
06G101-6 •条形基础、独立基础、桩承台 平法讲座——广联达
03G101
讲解主要内容
柱构件中常见钢筋以及计算方法 梁构件中常见钢筋以及计算方法 板构件中常见钢筋以及计算方法
系 列
平法讲座——广联达

主次梁附加箍筋及吊筋构造
03G101-1p62
•主次梁相交处附加箍筋,其箍筋 间距为:8d(d为箍筋直径);最大 间距≤正常箍筋间距;当在箍筋加 密区范围时,间距尚应≤100。 •在此梁宽度范围内主梁的正常箍 筋或加密箍筋照常设。
平法讲座——广联达
•吊筋底部各宽出此梁两端各 50mm。 •当主梁高度≤800时,吊筋角度 取45;当主梁高度>800时,吊 筋角度取60。 •吊筋上端水平锚固为20d。

广联达软件平法及应用培训电子笔记

广联达软件平法及应用培训电子笔记

钢筋的连接:1、绑扎搭接:最常用,钢筋搭接直径大于28时不采用绑扎。

钢筋越粗钢筋的搭接长度越长。

小于16mm全部采用绑扎,垂直钢筋大于16mm时就采用机械连接。

2、机械连接:(1)套筒挤压:将钢筋放在套筒中,用挤压机挤压。

(造价最高)(2)镦粗直螺纹:一般采用此方法(3)锥螺纹特点:质量高、速度快、成本高、(计算个数就可以了)3、焊接:电弧焊——双面焊——单面焊(1)电渣压力焊:适合用于垂直钢筋连接(2)闪光对焊:适合用于水平钢筋连接(3)气压焊:人工费较高,多用于钢轨的连接特点:成本比机械连接低,质量差于机械连接,将来很少采用电弧焊连接钢筋。

4、非接触性搭接5、同一连接区2的纵向受拉钢筋的接头宜相互错开。

6、受拉钢筋的最小搭接长度钢筋长度:钢筋出厂长度9米、12米,最为常见的9米。

钢筋没有过长的原因是钢筋有一定的屈服强度,过长的钢筋的运输及安装会增加钢筋的调直成本。

钢筋长度小于等于25mm时钢筋的定尺长度是按8米计算的。

(与出厂长度不同)钢筋长度大于等于25mm时钢筋的定尺长度是按6米计算的。

以基础为节点本体的节点钢筋通用构造规则:由于基础是节点本体,所以基础纵向钢筋和横向钢筋应贯通节点连续设置一、明确当平法于设计发生冲突的时候怎么办?以设计优先,因为设计者要对自己的设计负责二、结构图与建筑图发生冲突的时候,如何选用?以结构图为准三、当图纸中发生配筋不明确或非设计规范时。

如何处理?设计没有标明应按没有,砼一问题一样的原理柱子构件:柱子属于受压构件,构造柱是墙体内转角及轴线相交处设置的墙体抗震柱,圈梁、暗柱、柱子要计算那些钢筋量:纵筋和箍筋、纵筋包括基础插筋、中间层纵筋、顶层纵筋、变截面纵筋。

顶层纵筋要分辨中柱、边柱、角柱。

变截面纵筋包括斜通上层筋、当前层锚固。

注意:(1)11G图集与03G图集是不能转化的(2)损耗模板只查量不组价不选择(3)报表类别:钢筋定额表钢筋C级钢定额中不含。

只能做参考只对此表产生影响(4)汇总方式:按中轴计算(理论的下料长度,不是实际下料长度)不考虑用此项(5)工程信息:蓝色字体会影响我们的计算结果,抗震等级调整完,前面结构类型、设防烈度、檐高可以不调整。

第6课 成本管控之广联达钢筋算量(砌体结构)计算设置解析

第6课   成本管控之广联达钢筋算量(砌体结构)计算设置解析
2021/3/8
建筑工程竣工结算的钢筋软件计算设置
序号22条,箍筋弯钩135度,不做重复解释
序号23条,梁类构件L型相交时,只有外侧钢 筋连续通过,中间钢筋和内侧钢筋都要伸到 对边弯折15d的
序号24、25条,根据图集11G329-2/1-20页
序号26条,属于根数计算,默认符合常理
序号27条,是预留性选择,图集没有要求构 造柱边缘要加密,但是现在设计百花齐放年 代,此选项如果遇到设计要求加密的就按要 求输入,没有要求的,按默认“0”不修改
序号12条,常规做法是选择“是”,连续通 过,如果改为“否”,那就是分段施工的, 每分一段就多算一个水平段搭接长度,至于 是否连续通过,还是分段施工,要根据具体 的施工方案决定,没有施工方案做支撑的, 对于施工单位可以选择“否”,对于审计或 者甲方可以选择“是”这是个有争议的选项
建筑工程竣工结算的钢筋软件计算设置
在主体设置中,我们使用的是16G101-1~3三 本平法图集,12G901-1~3钢筋排布构造, 13G101-11(施工常见问题答疑图解)共五本
2021/3/8
12G614-1说明4可知,构造柱搭接长度是50d 。100%接头面积百分率就是1.6的搭接系数, 所以锚固长度La=50d/1.6=32d。
序号48、49、50三条,均不在重复解释
本节课小结
课程小结
12
序号44条,当过梁设置侧面钢筋时,侧面钢 筋按设定间距计算根数时,不足S/2间距的不 计算根数
序号45条,箍筋弯钩135%,不做重复讲解 序号46条,箍筋距离构造柱边缘常规取50 序号47条,本条提供三个选项,植筋,预埋 件,预留钢筋,常用的是植筋,从实际出发 ,应该设置为“植筋”,但在河南省植筋是 属于私自改变施工工艺,不能结算,为了和 定额保持一致,和砌体加固形成对应,正确 的是该设置为“预留钢筋”,此设置虽然不 符合现场施工实际情况,但符合定额计算规 则和定额子目列项原则

广联达钢筋画法

广联达钢筋画法

广联达钢筋画法今天我来谈谈学习平法的感受及学习技巧。

很多自学平法图集的人在学习平法的时候,抱怨平法图集太多,构件锚固搭接格式千奇百怪,节点繁多,投入了很多精力,一页一页的看,自以为自己下了很多功夫(在大学的时候我就是这样的,可是到头来还是记不住,也不得要领)。

我觉得这是缺乏系统的学习方法,因为没有掌握系统的学习、整理方法。

今天就给大家一点学习平法图集的提示,虽然我也是在学习阶段,但我相信不会太久我就可以掌握它。

我们要学习框架柱的构造。

那么我的步骤就是:(1)看图集目录。

看目录的目的就是要掌握这本图集的框架是怎样的,然后掌握你需要计算的目标构件的框架。

比如框架柱的第一部分讲的是制图规则P8到P12,第二部分讲的是标准构造详图P57-P66,其实每个构件都是讲先讲制图规则,这也是你想读懂结施图必须要掌握的内容,掌握注写方式不同,掌握标注方式的不同,掌握每一个字母代号的含义等。

(2)对照多本图集把框架柱的钢筋骨架进行系统的梳理,这一步尤为重要。

梳理的结果主要是知道的东西要清楚,柱子有哪些钢筋(纵筋+箍筋),纵筋在不同层(基础层,中间层,顶层或者其他情况),然后看各个楼层的钢筋构造,比如1.基础层的构造有基础插筋;2. 中间层的情况就可以大致分为三种情况,包括截面无变化的情况,截面变化的情况,变钢筋的情况;3.那顶层呢,边柱和角柱的情况;4. 其他有哪些情况呢:墙上柱和梁上柱的情况;5.然后是箍筋,箍筋主要分清楚加密区和非加密区,还要注意节点区。

第二步就是做到这样,是不是框架就有了,是不是记忆就深刻忘不了呢。

基础柱墙梁板你都按这种思路,分层分构件分钢筋类型分页码分节点(就总结成五分法)去学习,别一页一页往后翻,这样是不是效果更好。

(3)对照每一种构造情况,找到它所属的页码。

这个主要也是帮助你记忆的。

因为我希望我做了几个工程过后,我的一项基本素质就必须得建立起来。

这项基本素质是什么呢:看到图纸,看到构件,看到节点,你就知道它在图集的哪一页,比如查锚固搭接在那一页,比如梁包柱或者柱包在那一页,比如剪力墙拉筋的设置方式在第几页,比如板温度筋梁侧面钢筋柱差劲条基十字转角丁字角及各类外伸在哪一页。

广联达中平法常见问题答疑

广联达中平法常见问题答疑

平法常见问题答疑作者:广联达公司发布时间:2007-11-5本期专家支持:冯俊国:2000年毕业后从事施工工作,具有丰富的施工经验。

2003年进入广联达公司后,曾担任过公司的钢筋、图形软件高级应用讲师。

精通平法,并多次担任大型平法讲座的讲师。

目前为广联达总公司钢筋产品经理。

06G101-6图集问题。

1、06G101-6P45第三条如ex尺寸大,较大者方向钢筋设置在下,请问到底是哪个方向?答:图集中注解第5条已经明确规定了水平为X方向,垂直为Y方向,而且图示也已经非常清晰了,ex指的是x方向的柱外缘到基础外缘的长度,ey,指的是y方向的柱外缘到基础外缘的长度,二者要判断大小,哪个值大,哪个方向的钢筋就放置在下。

2、06G101-6基础梁端无外伸构造与04G101-3P29不同,为什么?答:06G101-6和04G101-3所涉及的基础类型不同,它们的受力情况是不一样的,同时在新的图集中也考虑了一些新的处理方式,像柱的插筋构造也是有区别的。

3、06G101-6P53柱宽基础梁时,加腋筋竖筋如¢8@200在封闭范围内全部布置吗?还是仅图上示意根数?答:在加腋的这个位置,布置的是钢筋网片,如果只是图上的3根,那要200的间距干嘛!只是在计算的时候La长度范围是不用布置的,图示主要表达的是这个意思。

这一段距离是锚固了。

而且伸入相邻的基础梁,想布置钢筋也比较费事了,梁里面多的是钢筋。

4、06G101-6P61柱顶纵筋在承台内的锚固应伸至承台顶?答:图集中注解第3条已经说明这个问题了,只要伸入承台内的长度满足Lae和35d的要求就可以了,这个和柱的钢筋要到顶是不一样的。

桩和承台都是基础构件,承台是为了扩大受力截面,更好的承载上部构件,如果桩足够大的话,就没有必要设置承台了。

5、06G101-6 P51页,内容是否与04G101-3的内容相同?还有其他的内容,是否也相同?答:这个是不同的,看图的时候要仔细,非贯通纵筋在-3中取值除了L0/3以外,还有一个a值来控制的,在-6中没有这个控制条件了。

广联达平法应用讲座

广联达平法应用讲座

❖ 。。。。。。
工程需要计算钢筋的构件
• 柱:主筋—插筋、中间层筋、顶层钢筋。箍筋 • 粱:上下通长筋、支座钢筋、下部钢筋、侧面钢筋、吊筋、箍筋、拉筋 • 墙:水平和垂直钢筋、暗柱、端柱、连梁、暗梁 • 基础:独立基础、条形基础、筏板基础、桩承台、基础梁 • 板:底筋、面筋、负筋、马凳钢筋、板阳角和阴角放射筋 • 零星:楼梯、阳台、飘窗、空调板、集水坑、挑檐、雨棚等
03G101-1、 04G101-3 、08G101-5、06G101-6 • 1、基础插筋、墙上柱插筋、梁上柱插筋 • 2、中间变截面 • 3、顶层锚固 • 4、箍筋计算 • 5、软件处理柱钢筋
柱编号
03G101-1P7
柱类型 框架柱 框支柱
芯柱 梁上柱 剪力墙上柱
代号 KZ
KZZ XZ LZ QZ
20
柱箍筋的拆分
03G101-1P46
•1、钢筋局部重 叠不超过Fra bibliotek层•2、箍筋在箍住 主筋的时候应按 照隔一拉一,拆
分也是如此
箍筋长度计算
03G101-1P35
➢ 长度=(b+h)*2-保护层*8+8d+1.9d*2+ max(10d, 75mm)*2
1.9d的来源GB50204-2002
弯钩计算
—— (xx)、(xxA)或(xxB)
框架梁注写方式 03G101-1P22~27
➢ 框架梁的平法注写方式分为:平面注写方式(p22) 和截面注写方式两种(p27、32)
➢ 平面注写方式:
梁钢筋端部构造
梁钢筋端部构造 梁箍筋钢筋构造 加腋梁钢筋构造 梁中间支座构造 主次梁加筋构造 其它梁钢筋构造 梁侧面钢筋构造 梁变截面筋构造 梁悬挑钢筋构造 屋面框架梁构造
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

从计算设置学平法之九——砌体结构的计算设置介绍砖混结构的特点:承重主要是砖、砌块,混凝土的马牙槎柱、拉结筋与圈梁一起使建筑更整体、更坚固。

目前,框架结构中砖混部分,主要是用于填充墙、跨度较大墙、阳台、屋面女儿墙、出屋面构筑物等。

在施工过程中,一般是先扎好构造柱钢筋,再砌墙,布置砌体加筋、圈梁、过梁,最后浇注构造柱混凝土,或者分段浇注。

在框架结构中,一般是在有构造柱位置,框架梁顶和底预留钢筋,在框架柱上预留砌体拉结筋。

下面我们一起来学习一下砖混结构中各构件的特点及钢筋的计算:一、算量基本方法:一、构造柱:构造柱的计算与框架柱是有区别的。

框架柱各构造都可参照03G101图籍计算,而构造柱较多是大样直接给出了长度等值,所以构造柱创造性很大,基本没有严格的规范,但是也有规律可循。

构造柱分类:砌体结构计算设置中,第8项【是否属于砖混结构】。

选择“是”,按照砖混结构构造柱计算;选择“否”,按照框架填充墙构造柱计算。

下面就分别介绍两种结构中构造柱的算法:(一)砖混结构:1.基础层(1)纵筋①构造柱下有混凝土基础或圈梁,构造柱则以混凝土基础或圈梁生根,纵筋插筋长度=基础层层顶标高-基础底标高-混凝土基础厚度或圈梁高度+基础内锚固lae+Lle;构造柱内纵筋的锚固长度Lae、搭接长度Lle在03G363图籍第5页中给出了取值:根据03G363图籍第22页,构造柱锚入混凝土基础。

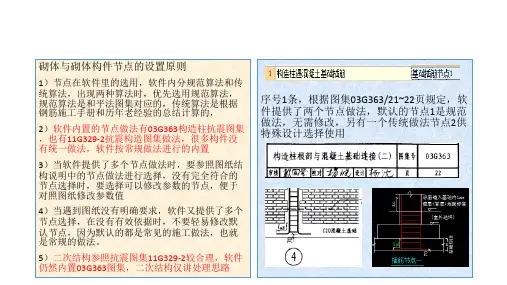

在软件中,通过【节点设置】中【构造柱遇混凝土基础插筋节点】中节点一来实现,见下图:其中节点二是按传统算法,即纵筋伸至基底弯折,与框架柱相似,但此处的弯折一般会在总说明或备注里给出,而不需要像框架柱那样去判断。

②构造柱下无混凝土基础或圈梁时,构造柱伸入基础砖墙内。

底层纵筋长度=500+室内外高差+Lle (其中:Lle是楼层(首层)地面标高以上的搭接长度)根据03G363图籍第20页在软件中,通过【节点设置】中【构造柱遇非混凝土基础插筋节点】来实现,见下图:绑扎:底层纵筋长度 = 当前层当前位置柱顶标高−当前层当前位置柱底标高 - 保护层 + 上层露出长度 + LlE焊接:底层纵筋长度 = 当前层当前位置柱顶标高 - 当前层当前位置柱底标高 - 保护层 + 上层露出长度(2)箍筋:长度=(b-2*保护层+h-2*保护层)*2+2*弯折长度+8*d构造柱遇混凝土基础:根数=2(取计算设置中的设定值)+ceil((基础层高-基础厚度-起步)/加密间距)+1注:当(基础层高-h)<=0时,N=2(取计算设置中的设定值)构造柱遇非混凝土基础:根数=ceil((底层纵筋长度-起步)/加密间距)+12.中间层:(1)纵筋截面无变化:中间层钢筋连续通过:纵筋长度=层高+搭接(绑扎),纵筋长度=层高-500+500(焊接)截面有变化:有两种情况。

一种是楼层变截面,即相邻楼层的截面发生变化,一种是层内变截面,即同一楼层柱截面发生变化。

不同的情况对应不同的节点。

①楼层变截面:②层内变截面:软件提供的节点设置【构造柱变截面无节点构造】下部柱纵筋:伸至变截面处减保护层后弯折,弯折取节点图中所输入的值,初始默认为200;弯折长度=c-保护层+200上部柱纵筋:从变截面处开始锚固入下部柱内,锚固长度为节点图中所输入的值,默认为lae(2)箍筋加密长度应按照计算设置中第4项进行计算;节点区:构造柱遇到梁(包含圈梁或非圈梁)时,均考虑节点加密,根数=ceil(上加密长度/加密间距)+1+ceil((下加密长度-起步)/加密间距)+1+ceil((节点高/加密间距)+ceil(柱高度-上加密长度-下加密长度-节点高)/间距-1注:起步取计算设置中第6项的值,当柱高<=上加密+下加密+节点高时,则构造柱全长加密。

3.顶层:根据03G363图集第6页的构造图,构造柱纵筋锚入圈梁内Lae。

软件提供【顶层锚固节点一】,柱纵筋=层高-节点高+锚固根据03G363图集第7页的构造图,构造柱纵筋伸至柱顶弯折,弯折长度默认为Lae。

软件提供【顶层锚固节点二】,柱纵筋=层高-保护层+节点设置中的顶层弯折(二)框架填充墙结构:填充墙构造柱的计算需要考虑其做法,一般有3种做法,软件见第14项设置:1.预留钢筋做法:在主体结构楼板混凝土浇筑前,根据建筑施工图确定好构造柱的位置,在构造柱的底部预留插筋,插筋露出板面的长度满足搭接长度即可。

在构造柱的顶面梁底或板底位置的梁底模板或板底模板上打孔预留插筋。

后期二次结构施工时,将构造柱纵筋与上下预留的钢筋进行搭接,来实现构造柱与上下部梁的拉结。

插筋的锚固长度和露出长度由设计人员在结构设计总说明中注明。

对于采用上下部均预留钢筋的做法,计算设置中第10项,选择“否”,如下图所示:计算结果如下。

上下均预留一段钢筋,与中间纵筋搭接,如下图所示:选择“是”,上下采用预留钢筋,遇非圈梁贯通,如下图所示:2.植筋做法:主体结构施工完毕,做二次结构时根据所放出的填充墙线位置,在主体结构上用电钻在构造柱纵筋位置进行打孔,然后用结构胶采用植筋的方式进行构造柱钢筋与肢体结构的连结施工,来实现构造柱与上下部梁的拉结,做法如下图所示:在软件中,我们对应的设置见下图所示:以中间层的构造柱为例,来查看计算结果,如下图所示:按照植筋做法示意图中所示,每一层的纵筋分为3段,上下部植筋和中间的纵筋搭接。

如上图计算结果所示,“全部纵筋.1”,表示柱中间层净高部分的钢筋长度,“构造柱植筋.1”表示上下部与圈梁连接的植筋长度,分为和中间钢筋的搭接长度和锚固长度。

3.预留埋件做法:在主体结构楼板混凝土浇筑前,根据建筑施工图确定好构造柱的位置,在每层构造柱的下部梁中预埋插筋,插筋的锚固长度和露出长度由设计人员在结构设计总说明中注明。

在每层构造柱的顶端主体结构框架(非框架)梁底或板底位置放置预埋件。

后期二次结构施工时,将构造柱纵筋水平弯折后与上部梁中底部预埋的铁件焊接,来实现构造柱与上部梁的拉结;焊接长度单面焊时不小于10d,双面焊时不小于5d,d为构造柱纵向钢筋直径。

为满足构造柱不限制上下梁相对变形的要求,当构造柱混凝上浇至距梁底200mm时,换成水泥砂浆浇至主体框架梁底。

这样构造柱顶部在上下梁有相对变形时具有一定的可压缩性,从而不会影响上下梁的相对变形。

具体做法见下图所示:在软件中,我们对应的设置见下图所示:以中间层的构造柱为例,来查看计算结果,如下图所示:“全部纵筋.1”表示纵筋与下部预留钢筋搭接,并且上部与预埋件焊接,弯折长度为10d。

“构造柱预留钢筋.1”表示下部预留钢筋的计算,长度为端部弯折和与纵筋的搭接长度之和。

箍筋:长度:同砖混结构中构造柱的算法根数:加密长度同砖混结构中构造柱取值,但填充墙构造柱遇非圈梁不考虑节点内箍筋;遇圈梁时根据计算设置考虑圈梁内是否加密,默认不加密。

根数=ceil(上加密长度/加密间距)+1+ceil((下加密长度-起步)/加密间距)+1++ceil(柱高度-上加密长度-下加密长度-节点高)/间距-1注:起步取计算设置中“构造柱第一个箍筋距楼面的距离”的值,当柱高<=上加密+下加密+节点高时,则构造柱全长加密。

二、圈梁圈梁常常出现在砖混结构中,主要起拉接作用。

在框架结构中,当其层高超过4.5m时,按设计需要也会在楼层1/2层高处设置一道圈梁,俗称卧梁。

圈梁依据所在位置不同,分为外墙圈梁和内墙圈梁,但是无论哪种圈梁,其配筋都不复杂:通常分为纵筋和箍筋,另外圈梁在墙体转角处还会设置转角筋、附加箍筋等。

1.纵筋:(1)L相交拐角处纵筋的处理:一般传统做法,外侧纵筋连续通过,内侧纵筋锚入相邻圈梁内或构造柱内La(见下图节点1),另一种传统算法为内、外侧纵筋均伸至端部弯折,弯折长度Lw取图中所输入的值(见下图节点2);(2)当圈梁丁字相交时,传统算法是纵筋锚入相邻圈梁内(见下图节点1)或纵筋伸至端部弯折,弯折长度Lw取节点图中输入的数值(见下图节点2);(3)一字相交时,传统算法是纵筋伸至端部弯折,见下图所示:2.斜筋:长度=(圈梁宽度-保护层)/sin45+(圈梁宽度-保护层)/sin45+2*弯折长度(取计算设置中的值)数量=属性中定义的数量3.放射箍筋:b边=sqrt((圈梁宽度-2*保护层)^2+(圈梁宽度/2-保护层)^2) (sqrt为开方)h边=圈梁高度-2*保护层箍筋长度=(b边+h边)*2+2*11.9*d数量=属性中定义的数量注:①.不同放射位置的箍筋长度计算是不一样的,软件计算时进行了区分;②.当圈梁拐角处有构造柱时,则软件不计算放射箍筋;4.圈梁箍筋:按图纸截面尺寸,根据箍筋公式进行计算;5.侧面钢筋:在砖混结构中,圈梁的高度少会大于450mm,存在侧面纵筋的情况很少。

但是砖混结构中往往会存在简支梁,高度大于450mm是要设置侧面纵筋。

①侧面纵筋,通常和框架梁同理,当梁高大于450mm时需要设置侧面纵筋。

有侧面钢筋时,在圈梁构件的其他属性里定义,与框架梁不同的是,不分构造筋和抗扭筋,直接输入根数+级别+直径即可。

②计算方法是净长+锚固值,锚固值一般为15d,可以在计算设置第24项中设置。

③有侧面纵筋,就会存在拉筋,拉筋配置参照计算设置第18项。

6.圈梁钢筋做法:工程中,有很多二次结构中的圈梁与框架柱、剪力墙、梁、基础梁相连接,此时对圈梁就有一定的做法要求,目前在施工现场通常采用以下3种做法:预留钢筋、预埋件、植筋。

下面就一一介绍其算法:(1)预留钢筋做法:纵筋长度=Lae(取计算设置中的锚固深度值)+Lc(与圈梁纵筋进行搭接的长度)(2)预埋件做法:圈梁纵筋与预埋件焊接,焊接长度Lw取计算设置中的设置的第28项、第29项;(3)植筋做法:绑扎:植筋长度=计算设置中(植筋锚固深度)zjsd+绑扎长度lle非绑扎:植筋长度=计算设置中(植筋锚固深度)zjsd+露出长度Lc三、砌体加筋砌体加筋布置在砖墙内,与构造柱或框架柱连接,起到了很好的拉结作用,是整个墙整体性,柔性更好。

1.砌体通长筋:砌体通长筋是每隔一定间距布置,用砂浆跟砖砌体砌筑在一起。

长度=净长-保护层+弯折-保护层+弯折根数=(砌体净高-2*s/2)/间距*同一高度处通长筋根数说明:(1)计算砌体净高时按实际布置高度进行计算,实际高度指当前位置扣除梁(考虑梁的原位标注)、板、基础构件后的实际高度。

当前位置存在砖墙时,则优先按砖墙的净高度计算;如当前位置无板、梁、基础、墙、柱时,则按层高计算。

(2)数量算法还应根据计算设置的算法确定,计算高度还需要扣减上下的起步距离。

2.横向短筋:长度=净长-2*保护层根数=(净长-2*起步)/间距*通长筋高度上的排数3.砌体加筋:砌体加筋分为L形、T形、十字形、一字形4种形式。

砌体加筋的长度计算中,锚固、弯折等取软件计算设置中的值;根数计算同砌体通长筋。
