广联达(柱墙的计算设置)

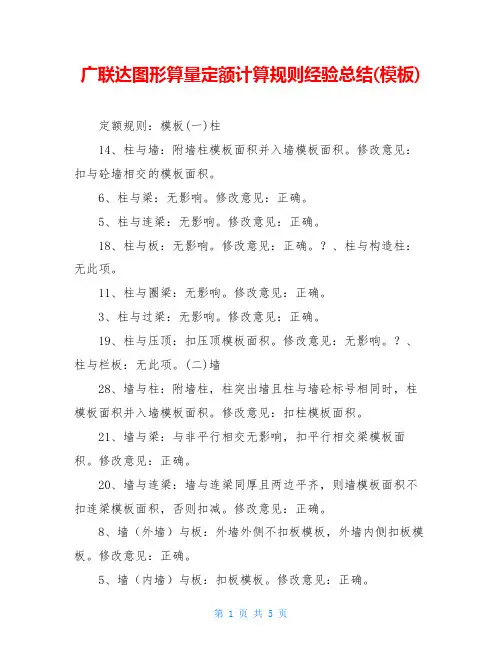

广联达图形算量定额计算规则经验总结(模板)
广联达图形算量定额计算规则经验总结(模板)定额规则：模板(一)柱14、柱与墙：附墙柱模板面积并入墙模板面积。
修改意见：扣与砼墙相交的模板面积。
6、柱与梁：无影响。
修改意见：正确。
5、柱与连梁：无影响。
修改意见：正确。
18、柱与板：无影响。
修改意见：正确。
？、柱与构造柱：无此项。
11、柱与圈梁：无影响。
修改意见：正确。
3、柱与过梁：无影响。
修改意见：正确。
19、柱与压顶：扣压顶模板面积。
修改意见：无影响。
？、柱与栏板：无此项。
(二)墙28、墙与柱：附墙柱，柱突出墙且柱与墙砼标号相同时，柱模板面积并入墙模板面积。
修改意见：扣柱模板面积。
21、墙与梁：与非平行相交无影响，扣平行相交梁模板面积。
修改意见：正确。
20、墙与连梁：墙与连梁同厚且两边平齐，则墙模板面积不扣连梁模板面积，否则扣减。
修改意见：正确。
8、墙（外墙）与板：外墙外侧不扣板模板，外墙内侧扣板模板。
修改意见：正确。
5、墙（内墙）与板：扣板模板。
修改意见：正确。
33、墙与构造柱：扣构造柱模板面积。
修改意见：无影响。
25、墙与圈梁：非平行相交圈梁无影响，扣平行相交圈梁模板面积。
修改意见：无影响。
？、墙与过梁：无此项。
27、墙与压顶：扣压顶模板面积。
修改意见：正确。
？、墙与栏板：无此项。
(三)梁44、梁与柱：扣柱模板面积。
修改意见：正确。
37、梁与墙：均扣平行墙和非平行墙砼墙模板面积。
修改意见：正确。
28、梁与连梁：无影响。
修改意见：扣连梁模板面积。
39、梁与板：扣板模板面积。
修改意见：正确。
25、梁与构造柱：扣构造柱模板面积。
修改意见：无影响。
35、梁与圈梁：无影响。
修改意见：正确。
？、梁与过梁：无此项。
？、梁与压顶：无此项。
？、梁与栏板：无此项。
(四)连梁25、连梁与柱：扣柱模板面积。
修改意见：正确。
19、连梁与墙：梁与墙同厚时，梁模板面积并入平行墙，梁模板面积为0；扣非平行砼墙模板面积。
修改意见：正确。
10、连梁与梁：扣梁模板面积。
修改意见：无影响。
广联达17定额 砌筑工程计算规则与介绍
第四章砌筑工程说明一、本章定额包括砖砌体、砌块砌体、轻质隔墙、石砌体、垫层和构筑物六节。
二、砖砌体、砌块砌体、石砌体1.定额中砖、砌块和石料按标准或常用规格编制，设计规格与定额不同时，砌体材料和砌筑(粘结)材料用量应作调整换算。
砌筑砂浆按干混预拌砌筑砂浆编制。
定额所列砌筑砂浆种类和强度等级，砌块专用砌筑粘结剂品种，如设计与定额不同时，应作调整换算。
2.基础与墙(柱)身的划分：(1)基础与墙(柱)身使用同一材料时，以设计室内地面为界(有地下室者，以地下室室内设计地面为界)，以下为基础，以上为墙(柱)身。
(2)基础与墙(柱)身使用不同材料时，位于设计室内地面高度≤±300mm时，以不同材料为分界线，高度>±300mm时，以设计室内地面为分界线。
(3)砖砌地沟不分墙基和墙身，按不同材质合并工程量套用相应项目。
(4)围墙以设计室外地坪为界，以下为基础，以上为墙身。
3.石基础、石勒角、石墙的划分：基础与勒脚应以设计室外地坪为界，勒脚与墙身应以设计室内地面为界。
石围墙内、外地坪标高不同时，应以较低地坪标高为界，以下为基础；内、外标高之差为挡土墙时，挡土墙以上为墙身。
4.砖基础不分砌筑宽度及有否大放脚，均执行对应品种及规格砖的同一项目。
地下混凝土构件所用砖膜及砖砌挡土墙套用砖基础定额。
5.砖砌体和砌块砌体不分内、外墙，均执行对应品种的砖和砌块项目，其中：(1)定额中均已包括了立门窗框的调直以及腰线、窗台线、挑檐等一般出线用工。
(2)清水砖砌体均包括了原浆勾缝用工，设计需加浆勾缝时，应另行计算。
(3)轻集料混凝土小型空心砌块墙的门窗洞口等镶砌的同类实心砖部分已包含在定额内，不单独另行计算。
6.填充墙以填炉渣、炉渣混凝土为准，如设计与定额不同时应作换算，其余不变。
7.加气混凝土类砌块墙项目已包括砌块零星切割改锯的损耗及费用。
8.零星砌体系指台阶、台阶挡墙、梯带、锅台、炉灶、蹲台、池槽、池槽腿、花台、花池、楼梯栏板、阳台栏板、地垄墙、≤0.3m2孔洞填塞、突出屋面的烟囱、屋面伸缩缝砌体、隔热板砖墩等。
广联达土建算量(柱)计算规则解析)
混凝土工程量计算优先顺序，基础，柱，墙，梁，板 模板工程量计算优先顺序，基础，板，柱，墙，梁，
接下来演示软件实际设置操作
柱清单规则
Hale Waihona Puke 柱定额规则2024/1/30
柱清单规则
柱定额规则
2024/1/30
柱清单规则
柱定额规则
2024/1/30
柱清单规则
柱定额规则
2024/1/30
混凝土柱模板定额工程量的计算规则
计算规则
1.现浇混凝土及钢筋混凝土模板工程量除另有规定者外， 均按混凝土与模板的接触面积计算 3.现浇钢筋混凝土框架分别按柱、梁、墙、板有关规定计 算，墙上单面附墙柱、暗梁、暗柱并入墙内工程量计算， 双面附墙柱按柱计算，但后浇墙、板带的工程量不扣除 5.支模高度净高 (1)柱：无地下室底层是指设计室外地面至上层板底面、楼 层板顶面至上层板底面； (2)梁：无地下室底层是指设计室外地面至上层板底面、楼 层板顶面至上层板底面： (3)板：无地下室底层是指设计室外地面至上层板底面、楼 层板顶面至上层板底面： (4)墙：整板基础板顶面(或反梁顶面)至上层板底面、楼层 板顶面至上层板底面。
柱清单规则 柱定额规则
构造柱清单规则
构造柱定额规则
2024/1/30
构造柱清单规则
构造柱定额规则
2024/1/30
构造柱清单规则
构造柱定额规则
2024/1/30
本节课小结
课程小结
12
混凝土柱清单工程量的计算规则
按设计图示尺寸以体积计算。柱高： 1．有梁板的柱高，应自柱基上表面（或楼板上表 面）至上一层楼板上表面之间的高度计算； 2．无梁板的柱高，应自柱基上表面（或楼板上表 面）至柱帽下表面之间的高度计算； 3．框架柱的柱高：应自柱基上表面至柱顶高度计 算； 4．构造柱按全高计算，嵌接墙体部分（马牙槎） 并入柱身体积； 5．依附柱上的牛腿和升板的柱帽，并入柱身体积 计算。
广联达钢筋计算设置争议条目
附加：箍筋肢数设置，
二.剪力墙
18. 起始水平筋距楼面的距离：50
19. 起始竖向钢筋距柱边的距离：50
22. 墙在基础锚固区的水平分布筋排数：间距≤500；2
23. 暗柱/边框柱/梁纵筋与墙水平筋的距离在数值范围内不计算水平钢筋：S/2 ？？？？？？？？
27. 三、四级抗震及非抗震时竖向一级钢筋端部做法：5*d直钩；180度弯钩
一. 柱/墙柱
2. 柱墙在基础插筋锚固区内的箍筋数量：间距≤500；2
3. 梁板上柱墙在插筋锚固区的箍筋数量：间距≤500；2
13. 层间变截面钢筋自动判断：是（钢筋在非全部纵筋中输入时有效）
17. 矩形柱基础锚固区只计算外侧钢筋：否
法图集计算
48. 承台上部钢筋弯折长度：10*d
七. 基础主梁
16. 次梁两侧共增加箍筋数量：6
八. 基础次梁
18. 次梁两侧共增加箍筋数量：6
玖. 砌体结构
3. 基础锚固区的构造柱箍筋数量：间距≤500；2
8. 是否属于砖混结构：否
9. 构造柱遇圈梁时箍筋是否加密：是
18. 独立基础上部钢筋弯折长度：10*d ？？？？？？？？
21. 独基与基础梁平行重叠部位是否布置独基钢筋：是
24. 筏基外伸面筋端部弯折长度：H/2-BHC+75
25. 筏基外伸底筋端部弯折长度：H/2-BHC+75
28. 筏基与基础梁平行重叠部位布置筏基/板带受力钢筋：筏基底与基础梁底标高相同时可选
31. 拐角墙中间层水平筋的计算方式：同样外侧水平筋
32. 墙身钢筋搭接长度：按搭接错开百分率计算；按平法图集计算
广联达计算规则现浇砼柱体积与砼墙的扣减
广联达计算规则现浇砼柱体积与砼墙的扣减砼柱体积的计算规则：1.首先确定柱子的形状和尺寸。
常见的砼柱形状包括圆柱、方柱和异形柱。
根据设计图纸或实际测量，确定柱子的高度、直径或边长等相关尺寸。
2.利用广联达计算规则中的公式计算砼柱的体积。
对于圆柱形状的柱子，计算公式为V=πr²h，其中V表示体积，r表示半径，h表示高度。
对于方柱形状的柱子，计算公式为V=a²h，其中a表示边长，h表示高度。
对于异形柱，可以将其分解为几个简单的形状，然后分别计算其体积，最后将各个部分的体积相加。
3.根据计算结果，得出砼柱的体积。
砼墙的扣减计算规则：1.首先确定墙体的形状和尺寸。
墙体的形状可以是直线、弧形或其他特殊形状。
根据设计图纸或实际测量，确定墙体的长度、宽度和厚度等相关尺寸。
2. 利用广联达计算规则中的公式计算墙体体积。
对于直线墙体，计算公式为V = lwh，其中V表示体积，l表示长度，w表示宽度，h表示厚度。
对于弧形墙体，可以将其近似为一系列小的直线墙体，然后计算每个小墙体的体积，最后将各个部分的体积相加。
对于其他特殊形状的墙体，也可以将其分解为几个简单的形状，然后分别计算其体积，最后将各个部分的体积相加。
3.根据计算结果，得出砼墙的体积。
总结起来，广联达计算规则是一个用于计算建筑结构尺寸、面积和体积的软件。
在计算砼柱体积时，根据柱子的形状和尺寸，利用相应的公式计算体积。
在计算砼墙的扣减时，根据墙体的形状和尺寸，利用相应的公式计算体积。
通过这些计算，可以得到准确的砼柱和砼墙的体积，为建筑结构的设计和施工提供依据。

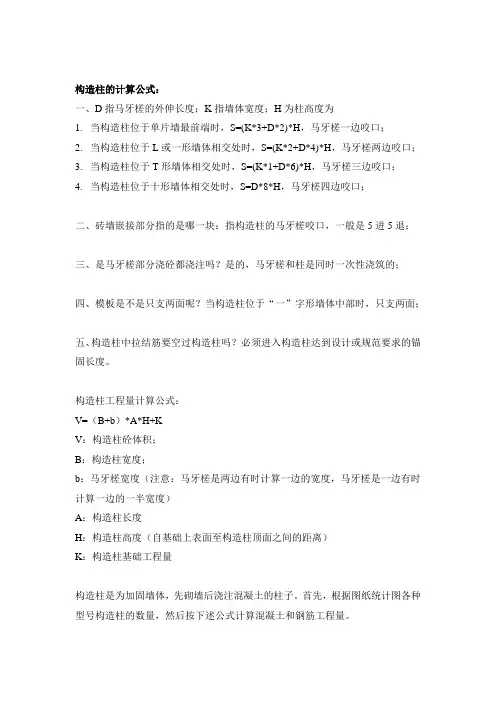

广联达的计算方法
构造柱的计算公式：一、D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为1.当构造柱位于单片墙最前端时，S=(K*3+D*2)*H，马牙槎一边咬口；2.当构造柱位于L或一形墙体相交处时，S=(K*2+D*4)*H，马牙槎两边咬口；3.当构造柱位于T形墙体相交处时，S=(K*1+D*6)*H，马牙槎三边咬口；4.当构造柱位于十形墙体相交处时，S=D*8*H，马牙槎四边咬口；二、砖墙嵌接部分指的是哪一块：指构造柱的马牙槎咬口，一般是5进5退；三、是马牙槎部分浇砼都浇注吗？是的，马牙槎和柱是同时一次性浇筑的；四、模板是不是只支两面呢？当构造柱位于“一”字形墙体中部时，只支两面；五、构造柱中拉结筋要空过构造柱吗？必须进入构造柱达到设计或规范要求的锚固长度。
构造柱工程量计算公式：V=（B+b）*A*H+KV：构造柱砼体积；B：构造柱宽度；b：马牙槎宽度（注意：马牙槎是两边有时计算一边的宽度，马牙槎是一边有时计算一边的一半宽度）A：构造柱长度H：构造柱高度（自基础上表面至构造柱顶面之间的距离）K：构造柱基础工程量构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。
首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。
1.混凝土工程量：柱高*断面面积*柱根数=立方米m³（柱高：自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度）构造柱计算时要分三段：+-0.000以下至基础底部的部分，+—0.000以上至屋面部分，女儿墙部分。
构造柱体积（V）=[外墙上的构造柱总截面面积/外墙厚+内墙上的构造柱总截面面积/内墙厚]*内外墙平均厚*构造柱总高，当内外墙厚度相等时更为准确。
2.钢筋工程量：主筋：主筋长*根数*比重（kg/m）*柱根数=kg箍筋：柱断面周长*（柱高/@）*比重（kg/m）*柱根数=kg式中主筋长=柱高+伸入地圈梁长+上下的直钩长+42.5dn（n为层数），因为主筋在+-0.00和层楼板处搭接，并在搭接区段箍筋加密为A6@100另，有的构造柱有马牙槎，其宽为60mm其模板面积=（构造柱宽+马牙槎宽）*柱高混凝土体积=（柱断面面积+（马牙槎宽/2）*宽）*柱高广联达楼梯的画法：1、广联达2008图形算量里‘楼梯’是组合构件，楼梯段和休息平台以及梯梁等是被组合构件(应在各自的绘图界面先分别定义再进行画图)，它们是组合与被组合的关系； 2、楼梯段（注意分别定义标高）的下面还需要按设计进行画休息平台（画板及两个休息平台并分别定义标高），你还可以把楼梯梁画上，然后进行楼梯构件整体组合（画完楼梯段、休息平台、平台梁、斜梁及楼梯与楼板连接的梁等全部相关构件后，点击“楼梯”——新建组合构件——按绘图界面最下面的文字提示进行一步一步的操作即可。
广联达钢筋算量软件设置注意事项
科技视野
广联达钢筋算量观设计工程有限公司）
一、工程信息设置：抗震等级根据图纸说明调整，新建工 程时汇总方式一定要按外皮计算钢筋长度(不考虑弯曲调整值) 进行设置。
广联达墙柱计算规则
（1）柱/墙柱在基础插筋锚固区内的箍筋数量答：1、基础厚度都是大于500mm，不需要修改，选择间距500；2、基础厚度小于500mm，需要改成2。
理由如下：16G101-1第66页中有规定，柱/墙柱在基础插筋锚固区内箍筋间距≤500且不少于2道箍筋，即基础厚度大于500mm时候，肯定满足两根箍筋的要求，小于500时候，必须要设置两根箍筋。
（2）梁（板）上柱/墙柱在插筋锚固区内的箍筋数量答：1、下部构件厚度大于500时，不用修改，选择间距500；2、下部构件厚度小于500时，需要改成2.理由如下：设置依据16G101-1第65页，与上一柱在基础差不多，要么按间距要么按指定根数排列。
（3）柱/墙柱第一个箍筋据楼板的距离答：不需要修改，默认50理由如下：16G101-3第66页，16G的起步距离里指的是基础顶面，没有说楼板面；审计可能调成100或者调成柱箍筋间距，理由：16G101-1第66页中讲到的50是指基础顶面，没有指楼板面，当调成箍筋间距时，箍筋数量可能少一个。
施工单位设置50依据：数据来源可查询12G901-1-2-8页，不管是梁顶非嵌固部位（指楼板）第一个起步距离也是50，再往上一个也是50，因此看出不管是基础顶面还是楼板面，概括了第一个起步距离都要设置50。
（4）柱/墙柱箍筋根数计算方式（争议性较大）答：结算常规做法：四舍五入向上取整＋1理由：1、查询当省的定额章节说明2、当地各类计价规范（一些答疑文件）如江苏省定额中就介绍了这部分的计算方式，或者图纸设计有特殊要求按图纸要求设置。
（5）柱/墙柱箍筋弯钩角度答：不需要调整，选择135°理由：设置依据：混凝土结构工程施工质量验收规范（GB50204-2002）P17页5.3.2条，对于一般结构，不应小于90°，对于有抗震要求的，不应小于135°。
16G取消了非抗震结构，就是说都是抗震的结构了，不需要调整。
（6）柱/墙柱纵筋搭接头错开百分率答：不需要调整，理由：常规设置百分之50%，是指纵向受力钢筋截面面积之比，不是根数之比，依据16G101-1第59页（7）柱/墙柱搭接部位箍筋加密答：是，需要加密，钢筋搭接部位属于薄弱的部位，需要箍筋加密，16G101-1第59页，搭接区的间距不应大于100，一般间距为100-150，不大于100的意思就是加密。
广联达土建算量(墙)计算规则解析)
2023/6/12
混凝土墙定额工程量的计算规则
6.墙:
外墙按图示中心线（内墙按净长）乘墙高、墙 厚以体积计算，应扣除门、窗洞口及0.3m2外 的孔洞体积。单面墙垛其突出部分并入墙体体 积内计算，双面墙垛（包括墙）按柱计算。弧 形墙按弧线长度乘墙高、墙厚以体积计算，地 下室墙有后浇墙带时，后浇墙带应扣除。梯形 断面墙按上口与下口的平均宽度计算。墙高按 下列规定确定：
砌体墙清单工程量的计算规则
按设计图示尺寸以体积计算。扣除门窗、洞口、嵌入墙内的钢筋混凝土柱、梁、圈梁、挑梁、过梁及凹进 墙内的壁龛、管槽、暖气槽、消火栓箱所占体积，不扣除梁头、板头、檩头、垫木、木楞头、沿缘木、木 砖、门窗走头、砖墙内加固钢筋、木筋、铁件、钢管及单个面积≤0.3m2的孔洞所占的体积。凸出墙面的腰 线、挑檐、压顶、窗台线、虎头砖、门窗套的体积亦不增加。凸出墙面的砖垛并入墙体体积内计算。
⑦“空花墙”项目适用于各种类型的空花墙，使用混凝土花格砌筑的空花墙，实砌墙体与混 凝土花格应分别计算，混凝土花格按混凝土及钢筋混凝土中预制构件相关项目编码列项。 (12)如施工图设计标注做法见标准图集时，应在项目特征描述中注明标注图集的编码、页号 2及023节/6/1点2 大样。
混凝土墙清单工程量的计算规则 按设计图示尺寸以体积计算扣除门窗洞口及 单个面积>0.3m2的孔洞所占体积，墙垛及突 出墙面部分并入墙体体积计算内
混凝土墙清单工程量的注释 ①短肢剪力墙是指截面厚度不大于300mm、 各肢截面高度与厚度之比的最大值大于4但不 大于8的剪力墙；各肢截面高度与厚度之比的 最大值不大于4的剪力墙，按柱项目编码列项 。 短肢剪力墙常用的截面形式有“T”字型、“L” 型、“十”字型、“Z”字型、折线型、“一 ”字型。
广联达操作步骤
一、广联达钢筋算量1、新建向导→设置计算规则及图集就→计算节点设置→下一步→下一步→完成2、工程设置→楼层设置→插入楼层→下方对其抗震等级、砼标号、保护层厚度等进行设置→右下角复制到其他楼层3、绘图输入→轴网→定义→新建→输入轴距→下开间、左进深输入完毕→可对其轴距数值复制粘贴到上开间、右进深即可→点击绘图→出现对话框→点击确定4、柱→定义→新建→进行构件信息的输入→绘图，若柱相同则复制，找插点即可。
若是偏心柱，则按住Ctrl+左键，出现对话框，对其偏心距离设置即可。
若按住shift+左键，则是偏移距离5、梁→定义→新建→进行构件信息的输入→绘图→进行梁原位标注→梁平法表格→下方出现列表→对其钢筋信息输入→输入其通长筋、箍筋等信息→拉筋，根据101图集默认→若有抗扭钢筋，则在侧面原位标注筋中输入其钢筋信息。
1）、次梁筋→次梁宽度默设，次梁加筋、吊筋自己输入。
2）、悬挑梁→自己画上→点击上方梁平法表格→下方出现列表→点击悬臂钢筋号→选择其钢筋形状(画梁的注意项：A、若后面再画柱，要对梁进行设置，→单击上方“重提梁跨三角按钮”→“设置支座”→点击柱→右击。
B、若梁相同，单击右上角“应用到同名梁”→确定。
C、若梁位置变化，则在定义其它楼层梁时→定义→从其他楼层复制构件。
)6、板→定义→新建→输入信息→绘图→可单击封闭区域任一点，也可单击上方“自动生成板”即可。
1）板受力筋→定义→新建→输入信息→绘图→水平或垂直→单板（也可直接点击XY方向，再点击板进行其钢筋的布置。
）→若钢筋相同，则单击复制钢筋。
若是同名板，则单击复制钢筋，再单击“应用同名板”即可。
2）负筋→定义→新建→绘图→按梁布置→单击梁→负筋距离自己修改。
（注意：工程设置→计算设置→按板厚，布置负筋）3）跨板受力筋→定义→新建→跨板受力筋→绘图即可4)、马凳筋：。
选择第Ⅲ类通长筋→在右边图形上方输入2000→在左边输入马凳筋信息即可。
7、基础：1）独立基础→定义→新建独立基础→新建独立基础单元（有几阶就建几个独基单元）→输入相应信息→绘图即可。
广联达计算规则
软件计算规则体验建筑构件：砖墙定额计算规则中，规定标准砖以240mm×115mm×53mm为准，其砌体计算厚度按下表规在软件中，墙体的计算设置中考虑到了砖墙按模数计算的问题。
在计算设置，墙构件中，有墙厚模数项目。
如图：墙的定义值和实际软件计算的尺寸值分别罗列在表格中。
如图：那么，软件默认的墙体计算规则就是按照上表的墙体模数自动换算。
墙体的计算规则里有墙体规则，标准砖墙厚计算方法默认取折算系数。
如下图而工程中出墙体量时，也可以根据使用者要求自行选择是否按照墙体模数折算系数计算墙的体积。
通过选择“标准砖墙厚度计算方法”中的内容即可改变软件计算规则。
选择墙厚选项，即取属性给出的墙体实际尺寸计算墙体积工程量。
结果对比：①模数默认取折算系数时，汇总的结果：②模数修改成取属性值时的结果：结构构件：梁梁构件与柱连接时，梁长算至柱侧面。
次梁与主梁连接时，次梁长度算至主梁侧面。
这些定额规则也是软件中较基本的设置，在这里就不多说了。
以下我们介绍其他梁构件：定额中明确说明，“圈梁与过梁连接者，分别套用圈梁、过梁定额项目，其过梁长度按门、窗洞口宽度两端共加50cm计算。
”这条计算规则里，涉及到了两个量：1.圈梁与过梁相遇时，二者分别计算体积的工程量。
2.过梁本身长度的计算规则。
在软件中，圈梁与过梁的计算规则同样可以在计算规则界面清晰看出来。
如图：选择圈梁构件的计算规则中，可以找到圈梁与过梁的关系：“圈梁扣过梁体积计算方法”，默认是“扣过梁体积”。
也就是说，若我们用软件布置的圈梁与过梁如果相遇，圈梁会被过梁自动扣减，过梁通算，圈梁算到过梁边。
下面表格中的相关规则中，显示的正是与上面相对应，过梁与圈梁的扣减关系。
软件默认无影响，即软件在计算过梁体积时，不会考虑圈梁，过梁通算。
正好与定额规则吻合。
结果对比：①门洞口上没有过梁，只有圈梁时的结果：②生成过梁后，分别看过梁和圈梁的结果：如图：以上结果显示，过梁通算，不扣减圈梁。
广联达钢筋算量(柱与墙柱)计算设置解析)
2024/1/28
这个设置一般设置为“是”，软件默认不需 要修改的 需要注意的问题是
1、此设置仅对钢筋构件属性没有输入*字时 有效，如果钢筋信息输入了*字，则按输入规 则计算，设置不起作用 2、选择“是”，软件自动根据图元位置判断 纵向钢筋是连续通还是弯折 3、选择“否”，软件不考虑图元位置，直接 连续贯通计算， 4、此设置对钢筋属性全部输入在全部纵筋里 2的024不/1/2生8 效，
柱在基础内的箍筋数量设置，基础（筏板， 独立基础，桩承台，基础梁，条基等）厚度 大于500时，设置为指定间距500
2024/1/28
设置柱首个箍筋到楼面的 距离为50mm的有力依据 应该是（12G901-1～3钢 筋排布构造，12G901-1:2-8）
广联达软件提供三种选择
广联达软件内置了六个选项供选择
通过12G901和13G101判断，以上箍筋加密设 置是正确的
2024/1/28
本条设置为，上下层最小直径是对的， 箍筋直径是上下层搭接区钢筋最大直径， 箍筋间距是上下层搭接区钢筋最小直径
这两项设置是正确的，是不需要修改的
但是施工单位为了多算工程量，可以把11项 改为“否”，这样每段可以多算一圈箍筋长 度，改成“否”是没有合法依据的
2024/1/28
2024/1/28
本节课小结
课程小结
15
2024/1/28
绑扎接头的露出长度0是11G101标准，在 16G101里应该是LLE,但是目前软件不能设置
2024/1/28
注意：无论是框架柱，还是暗柱，或者剪力 墙，纵筋绑扎露出长度LL或者LLE,软件里默认 为0，且不能修改代码，要直接修改为纵筋直 径的倍数，有点不方便操作
这个设置要设置为按墙柱计算比较合理
广联达(柱墙的计算设置)
揭秘GGJ2009计算设置之一——“柱/墙柱”篇一、量基本方法柱/墙柱钢筋的计算主要是纵筋和箍筋的计算，并因所处楼层的不一样，计算也略有不同。
(一)、基础层（1）柱/墙柱主筋基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋插筋弯折GGJ2009中，伸入上层的钢筋长度可通过调整“抗震柱纵筋露出长度”来设置。
抗震柱纵筋露出长度基础插筋弯折长度（2）基础箍筋基础箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。
一般是按2根进行计算。
(二)、中间层（1）柱纵筋中间层纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度（2）柱箍筋中间层箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－103G101-1中，关于柱箍筋的加密区的规定如下：1.首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点围加密；如果该柱采用绑扎搭接，那么搭接围同时需要加密。
2.首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点围加密；如果该柱采用绑扎搭接，那么搭接围同时需要加密。
(三)、顶层顶层框柱因其所处位置不同，分为角柱、边柱和中柱，且不同位置的柱纵筋的顶层锚固各不相同。
（参看03G101－1第37、38页）（1）边角柱边角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？边角柱顶层纵筋的锚固分为侧钢筋锚固和外侧钢筋锚固：a、侧钢筋锚固长度为弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层b、外侧钢筋锚固长度为：≧1.5Lae顶层边角柱外侧钢筋节点顶层边角柱侧钢筋节点（2）中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层二、软件计算设置公共设置项1.柱/墙柱在基础插筋锚固区的箍筋数量批注：基础箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动，一般是两肢箍，通常按2根进行计算；影响围：基础箍筋的数量；来源：04G101-3第45页。
广联达剪力墙查看计算式中加附墙柱
广联达剪力墙查看计算式中加附墙柱摘要：1.广联达剪力墙简介2.计算式中加附墙柱的作用3.附墙柱的添加方法与注意事项4.总结正文：广联达剪力墙是建筑结构设计软件中的一种工具，用于分析和计算剪力墙在承受地震作用时的剪力和弯矩。
在计算剪力墙的受力性能时，加入附墙柱可以更准确地模拟实际情况，提高计算结果的可信度。
本文将介绍广联达剪力墙查看计算式中加附墙柱的方法及注意事项。
一、广联达剪力墙简介广联达剪力墙是一款专业的建筑结构设计软件，可以帮助工程师快速、准确地完成剪力墙的计算和设计。
软件中提供了丰富的功能，包括墙体参数设置、计算参数设置、结果查看等。
剪力墙在建筑结构中起着关键作用，能够有效承受水平荷载，提高建筑物的抗震性能。
二、计算式中加附墙柱的作用1.提高计算精度：附墙柱能够反映实际工程中墙体与柱子之间的连接关系，使得计算结果更加接近实际情况。
2.调整受力性能：通过调整附墙柱的参数，可以改变剪力墙的受力性能，使之更加符合工程需求。
3.简化计算过程：加入附墙柱后，计算程序可以自动处理墙体与柱子之间的相互作用，简化了工程师的计算过程。
三、附墙柱的添加方法与注意事项1.添加方法：在广联达软件中，可以通过以下步骤添加附墙柱：a.选择合适的位置放置附墙柱。
b.设置附墙柱的参数，包括柱截面、柱高度、柱材料等。
c.调整附墙柱与剪力墙的连接方式，以符合实际情况。
2.注意事项：a.添加附墙柱时，要确保其位置合理，符合工程需求。
b.设置附墙柱参数时，要充分考虑材料性能、结构体系和施工条件等因素。
c.调整附墙柱与剪力墙的连接方式时，要确保连接牢固可靠，符合规范要求。
四、总结在广联达剪力墙计算中加入附墙柱，可以更准确地模拟实际情况，提高计算结果的可信度。
为确保计算结果的准确性和实用性，工程师在添加附墙柱时，要充分考虑工程需求、材料性能和规范要求等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
揭秘GGJ2009计算设置之一
——“柱/墙柱”篇
一、量基本方法
柱/墙柱钢筋的计算主要是纵筋和箍筋的计算，并因所处楼层的不一样，计算也略有不同。
(一)、基础层
（1）柱/墙柱主筋
基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋插筋弯折
GGJ2009中，伸入上层的钢筋长度可通过调整“抗震柱纵筋露出长度”来设置。
抗震柱纵筋露出长
度
基础插筋弯折长度
（2）基础箍筋
基础箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。
一般是按2根进行计算。
(二)、中间层
（1）柱纵筋
中间层纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度
（2）柱箍筋
中间层箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－1
03G101-1中，关于柱箍筋的加密区的规定如下：
1.首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点围加密；如果该柱采用绑扎搭接，那么搭接围同时需要加密。
2.首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取
Max{500，柱长边尺寸，Hn/6}；梁节点围加密；如果该柱采用绑扎搭接，那么搭接围同时需要加密。
(三)、顶层
顶层框柱因其所处位置不同，分为角柱、边柱和中柱，且不同位置的柱纵筋的顶层锚固各不相同。
（参看03G101－1第37、38页）
（1）边角柱
边角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？
边角柱顶层纵筋的锚固分为侧钢筋锚固和外侧钢筋锚固：
a、侧钢筋锚固长度为弯锚（≦Lae）：梁高－保护层＋12d
直锚（≧Lae）：梁高－保护层
b、外侧钢筋锚固长度为：≧1.5Lae
顶层边角柱外侧钢筋节点
顶层边角柱侧钢筋节点
（2）中柱
中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么中柱顶层钢筋
锚固值是如何考虑的呢？
中柱顶层纵筋的锚固长度为弯锚（≦Lae）：梁高－保护层＋12d
直锚（≧Lae）：梁高－保护层
二、软件计算设置
公共设置项
1.柱/墙柱在基础插筋锚固区的箍筋数量
批注：基础箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动，一般是两肢箍，通常按2根进行计算；
影响围：基础箍筋的数量；
来源：04G101-3第45页。
2.梁（板）上柱/墙柱在插筋锚固区的箍筋数量
批注：简单说就是从梁上起的柱。
上部结构的荷载通过柱子传到下面它生根的梁上，然后梁再通过支撑它的柱子传至基础；一般是梯柱或构造柱。
一般是两肢箍，通常按2根进行计算；
影响围：梁上柱/墙柱存在时，梁箍筋的数量；
来源：03G101-1第39页；
来源： 00G101第25页(选择0时)
03G101-1第34页
7.柱/墙柱搭接部位箍筋加密
批注：提供是、否两种选择；
影响围：柱/墙柱箍筋的数量；只用于柱纵筋采用绑扎搭接方式，对于采用机械焊接搭接无影响；
8.柱/墙柱箍筋加密围包含错开距离
批注：提供是、否两种选择；
通常，我们设计时不建议所有钢筋在同一截面断开；当接头率不为100%时，接头间的距离即为错开距离；如选择是，则该部分箍筋加密；如选择
否，则该部分箍筋不加密；
影响围：箍筋的数量；
9.绑扎搭接围的箍筋间距min(5d,100)中，纵筋d的取值
批注：提供上下层最大直径和上下层最小直径两种选择；
影响围：箍筋的数量；当纵筋采用绑扎搭接方式时，对加密区的长度和箍筋数量有影响；当纵筋采用套筒连接方式时，无影响；
10.柱/墙柱螺旋箍筋是否连续通过
批注：提供是、否两种选择；选择“是”的时候，基础和顶层各增加一圈半的水平端；选择“否”的时候，每层钢筋开始和结束时各增加一圈半的水平端；
影响围：螺旋箍筋的长度；
11.层间变截面钢筋自动判断
批注：提供是、否两种选择；选择“是”，软件自动判断钢筋是连续通过还是弯折；选择“否”，软件默认按钢筋在变截面连续通过处理，此项设置只针对矩形柱/墙柱，需要用户手动去调整哪些钢筋进行弯折；如纵筋2B20需要截断弯折，在其前面加*号，但需注意的是，需要在非全部纵筋中加，在全部纵筋中加无效；
影响围：纵筋的长度；
12.柱/墙柱圆形箍筋的搭接长度
批注：当圆形箍筋长度超过搭接设置中设定的值时，需要进行搭接；搭接长度，软件提供max(锚固长度,300)和300两种选择；
影响围：箍筋的长度；
来源：03G101-1第40页；
柱
13.柱纵筋伸入基础锚固形式
批注：提供“全部伸入基底弯折”和“角筋伸入基底弯折”两种选择；
选择“全部伸入基底弯折”时，所有柱纵筋都按照“基础插筋节点”计算；
选择“角筋伸入基底弯折”时，角筋按照“基础插筋节点”计算，其他柱纵筋按“一个锚固长”计算；
该设置只对节点一、二、三、四、六有效，对节点五无效；无效的原因是节点五规定对所有钢筋都加一个锚固长；
影响围：纵筋的长度；
来源：06G101-6第67页；
14.柱基础插筋弯折长度
批注：默认“按规计算”；
对于基础节点形式选择为节点一、节点二
当(基础底板厚-保护层)≥0.5*锚固长度时，弯折长度为max(12d,150)
当(基础底板厚-保护层)≥0.6*锚固长度时，弯折长度为max(10d,150)
当(基础底板厚-保护层)≥0.7*锚固长度时，弯折长度为max(8d,150)
当(基础底板厚-保护层)≥0.8*锚固长度时，弯折长度为max(6d,150)
对于基础节点形式选择为节点三、节点四
当(基础底板厚/2-保护层)≥0.5*锚固长度时，弯折长度为
max(12d,150)
当(基础底板厚/2-保护层)≥0.6*锚固长度时，弯折长度为
max(10d,150)
当(基础底板厚/2-保护层)≥0.7*锚固长度时，弯折长度为
max(8d,150)
当(基础底板厚/2-保护层)≥0.8*锚固长度时，弯折长度为
max(6d,150)
用户可以输出具体数值或数值*钢筋直径或数值*锚固长度；
影响围：插筋的长度；该项不仅适用于基础的插筋，还适用于梁上柱
的插筋；
来源：04G101-3第32页；
15.矩形柱基础锚固区只计算外侧箍筋
批注：提供是、否两种选择；选择是，基础的箍筋按非复合箍计算；选择否，基础的箍筋按柱的箍筋计算；
影响围：箍筋的长度；
来源：04G101-3第32页；
16.抗震柱纵筋露出长度
批注：默认“按规计算”；
底层柱，露出长度=1/3*柱净高
非底层柱，露出长度=max(1/6*柱净高,柱长边尺寸,500)
用户可以输出具体数值或数值*钢筋直径或层净高/数值；
影响围：纵筋的长度；
来源：03G101-1第36页；
17.纵筋搭接围箍筋间距
批注：提供min(5*纵筋直径)和箍筋的加密间距两种选择；
影响围：箍筋的数量；
来源：03G101-1第40页；
18.不变截面上柱多出的钢筋锚固
批注：适用于截面不变钢筋发生变化的情况；钢筋无法与下层钢筋连通，向下锚固时的锚固值；用户可以输入具体数值或数值*锚固长度或数值*纵筋直径；
影响围：纵筋的长度；
来源：03G101-1第36页；
19.不变截面下柱多出的钢筋锚固
批注：适用于截面不变钢筋发生变化的情况；钢筋无法与上层钢筋连通，向上锚固时的锚固值；用户可以输入具体数值或数值*锚固长度或数值*纵筋直径；
影响围：纵筋的长度；
来源：03G101-1第36页；
20.非抗震柱纵筋露出长度
批注：默认“按规计算”；
绑扎，露出长度=0
焊接或机械连接，露出长度=500
用户可以输出具体数值或数值*钢筋直径；
影响围：纵筋的长度；
来源：03G101-1第42页；
墙柱
21.暗柱/端柱基础插筋弯折长度
批注：与14.柱基础插筋弯折长度类似；
影响围：插筋的长度；
22.抗震暗柱/端柱纵筋露出长度
批注：默认“按规计算”；
露出长度=500；
用户可以输出具体数值或数值*钢筋直径或层净高/数值；
影响围：纵筋的长度；
来源：03G101-1第70页；
23.暗柱/端柱垂直钢筋搭接长度
批注：提供“按搭接错开百分率计算”和“按平法图集计算”两种选择；
如选择“按搭接错开百分率计算”，
搭接率≤25%时，搭接长度=1.2*锚固长度；
搭接率为50%时，搭接长度=1.4*锚固长度；
搭接率为100%时，搭接长度=1.6*锚固长度；
如选择“按平法图集计算”，搭接长度=1.2*锚固长度；
影响围：纵筋的长度；
来源：03G101-1第48页；
24.暗柱/端柱纵筋搭接围箍筋间距
批注：与17. 纵筋搭接围箍筋间距；
影响围：箍筋的数量；
25. 暗柱/端柱顶部锚固计算起点
批注：提供“从梁底开始计算锚固”和“从板底开始计算锚固”两种选择；
对柱、梁、板有重合的部分有效；
影响围：纵筋的长度；
26.暗柱/端柱封顶按框架柱计算
批注：提供是、否两种选择；
选择是，暗柱/端柱顶层节点按“墙柱纵筋节点锚固计算”；
选择否，暗柱/端柱顶层节点按“顶层边角柱外侧纵筋”、“顶层边角柱侧纵筋”、“顶层中柱”计算；
影响围：纵筋的长度；
27.非抗震暗柱/端柱纵筋露出长度
批注：与非抗震柱纵筋露出长度类似；
影响围：纵筋的长度；
非抗震暗柱/端柱纵筋露出长度。
