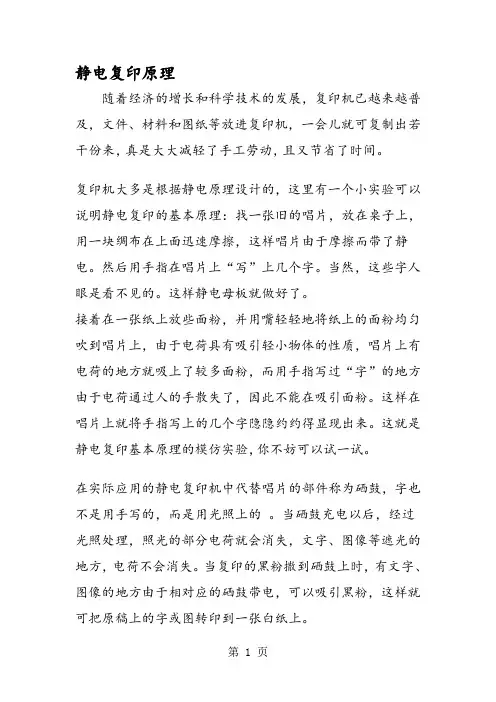

静电复印原理

静电复印原理

静电复印原理
随着经济的增长和科学技术的发展,复印机已越来越普及,文件、材料和图纸等放进复印机,一会儿就可复制出若干份来,真是大大减轻了手工劳动,且又节省了时间。

复印机大多是根据静电原理设计的,这里有一个小实验可以说明静电复印的基本原理:找一张旧的唱片,放在桌子上,用一块绸布在上面迅速摩擦,这样唱片由于摩擦而带了静电。

然后用手指在唱片上“写”上几个字。

当然,这些字人眼是看不见的。

这样静电母板就做好了。

接着在一张纸上放些面粉,并用嘴轻轻地将纸上的面粉均匀吹到唱片上,由于电荷具有吸引轻小物体的性质,唱片上有电荷的地方就吸上了较多面粉,而用手指写过“字”的地方由于电荷通过人的手散失了,因此不能在吸引面粉。

这样在唱片上就将手指写上的几个字隐隐约约得显现出来。

这就是静电复印基本原理的模仿实验,你不妨可以试一试。

在实际应用的静电复印机中代替唱片的部件称为硒鼓,字也不是用手写的,而是用光照上的。

当硒鼓充电以后,经过光照处理,照光的部分电荷就会消失,文字、图像等遮光的地方,电荷不会消失。

当复印的黑粉撒到硒鼓上时,有文字、图像的地方由于相对应的硒鼓带电,可以吸引黑粉,这样就可把原稿上的字或图转印到一张白纸上。

这就是静电复印的原理,同学们,你明白了吗?
第 1 页。

静电复印原理(第二版)

静电复印原理(第二版)

20
4. 充电
4.3 使用Corotron 给感光体充正电(2/3)
第一个电场: 电极丝和屏蔽罩之间的强电场, 这 个电场使空气分子电离, 形成”电晕”
电离过程 21
4. 充电
4.4 使用Corotron 给感光体充正电(3/3)
第二个电场: 电极丝和感光体之间的电 场让正离子布满感光体表面; 第三个电场: 接地的底基和感光层表面 的电荷之间的电场, 这个电场使得当感 光体表面转离电极丝时, 感光体表面的 充电层依然维持
29
5. 曝光
5.3 激光打印机成像原理简介(2/2): 光学系统
光线
透镜
激光束
平面镜
多边形 表面
感光体
在大多数激光打印机中, 成像系统由下列零件构成 激光发生器 多边形表面 透镜 平面镜
30
5. 曝光
5.4 激光器(Laser Unit, 简称LSU)
激光器主要有两类: 气体激光器: 电能通过一个充满气体(常常是氦氖气体)的试管, 电能激 活了气体原子, 原子激发后发出激光. 由于气体激光器无法快速地进行 开关操作, 所以需要借助一个调节器;
27
5. 曝光
5.1 成像过程简介
在充电的过程中, 感光体表面将布满一层均匀的电荷. 成像是根据计算机数据或原稿在感 光体表面进行有选择的放电的两个过程中的第一个过程. 成像和曝光这两个过程是同时工 作的, 成像是指计算机的数据或者原稿被投射到光导体表面的过程. 成像过程是复印机和打印机区别最大的部分
显影61显影过程简介显影过程的目的是通过粉将静电潜像变成可见图像显影过程有两个步骤第一粉需要被充电第二粉需要从显影仓输送到感光体表面附近然后被转移到感光体表面的静电潜像上目前的显影系统属于两大范畴双组分显影系统和单组分显影系统

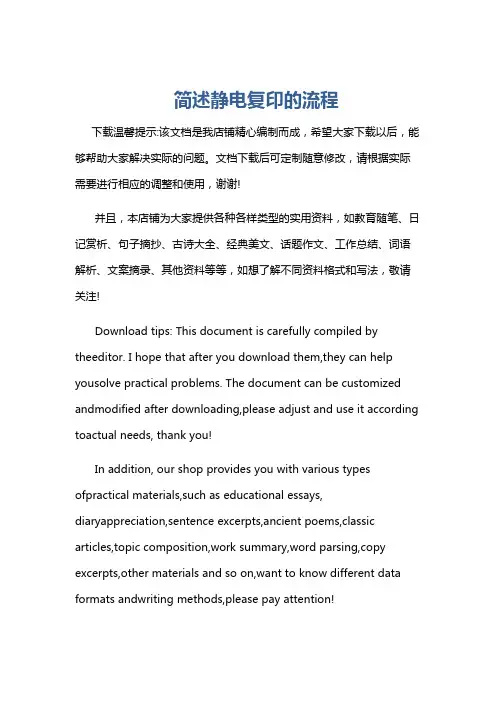

简述静电复印的流程

简述静电复印的流程

简述静电复印的流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!简述静电复印的流程一、准备工作阶段。

静电复印前需做好充分准备。

1. 确定复印材料:明确需要复印的文件或图像等,检查其完整性与清晰度。

静电复印的原理和过程

静电复印的原理和过程

静电复印的原理和过程
静电复印是一种常见的办公室文档复制技术,它利用静电原理复制纸张上的图像或文字。

下面将详细解释静电复印的原理和过程。

首先,静电复印的基本原理是静电吸附,它利用复印机中的电子静电机制将一张纸上的图像吸附到复印纸上,从而实现复制。

它主要由五个部分组成:感光鼓、光学反射镜、镜头、接收纸和电子静电机。

下面是静电复印的详细过程:
1.感光鼓:感光鼓是静电复印机的核心部件,它是由一层特殊的光敏材料制成的,可以将图像转换为电荷。

2.光学反射镜和镜头:当你把需要复印的文档放在复印机的玻璃上,它会通过透明的底部被放大并反射到一组反射镜和镜头上,然后被转换成数字信号。

3.数字信号:数字信号接下来会导致一个光源,它会在感光鼓上投射一个像素。

在感光鼓上的电荷将受到像素的光照而产生变化。

4.电子静电机:当感光鼓上的电荷被激活时,它会形成一个静电场。

复印机中的电子静电机会自动将静电场转移到复印纸上,并将图像吸附在纸上。

5.接收纸:最后,复印纸会通过一些辊子,然后到达一个加热器,在那里可以使
颜色更加稳定,然后它就可以被取下来了。

总的来说,静电复印的原理是利用电子静电机制将图像吸附在复印纸上,它通常用于业务文件的复制和复印。

静电复印机可以快速、准确地复制文档,因此是办公室和其他场所的常用设备。

静电复印原理

静电复印原理

静电复印原理
随着经济的增长和科学技术的发展,复印机已越来越普及,文件、材料和图纸等放进复印机,一会儿就可复制出若干份来,真是大大减轻了手工劳动,且又节省了时间。

复印机大多是根据静电原理设计的,这里有一个小实验可以说明静电复印的基本原理:找一张旧的唱片,放在桌子上,用一块绸布在上面迅速摩擦,这样唱片由于摩擦而带了静电。

然后用手指在唱片上“写”上几个字。

当然,这些字人眼是看不见的。

这样静电母板就做好了。

接着在一张纸上放些面粉,并用嘴轻轻地将纸上的面粉均匀吹到唱片上,由于电荷具有吸引轻小物体的性质,唱片上有电荷的地方就吸上了较多面粉,而用手指写过“字”的地方由于电荷通过人的手散失了,因此不能在吸引面粉。

这样在唱片上就将手指写上的几个字隐隐约约得显现出来。

这就是静电复印基本原理的模仿实验,你不妨可以试一试。

在实际应用的静电复印机中代替唱片的部件称为硒鼓,字也不是用手写的,而是用光照上的。

当硒鼓充电以后,经过光照处理,照光的部分电荷就会消失,文字、图像等遮光的地方,电荷不会消失。

当复印的黑粉撒到硒鼓上时,有文字、图像的地方由于相对应的硒鼓带电,可以吸引黑粉,这样就可把原稿上的字或图转印到一张白纸上。

第 1 页。

13.静电印刷

13.静电印刷

1、氧化锌纸基版的结构 、
氧化锌纸基版是以氧化锌为光敏半导体涂料, 氧化锌纸基版是以氧化锌为光敏半导体涂料,使用 光敏半导体涂料 静电制版法的小胶印印版。主要有光敏层、预涂层、 静电制版法的小胶印印版。主要有光敏层、预涂层、 纸基层和背涂层等部分组成,其结构如图所示: 纸基层和背涂层等部分组成,其结构如图所示
耐水剂和黏合剂的使用 则是为了增加纸基与光敏 耐水剂和黏合剂的使用,则是为了增加纸基与光敏 的使用 层的黏附力,提高纸基版的抗水性和耐印力 此外 层的黏附力 提高纸基版的抗水性和耐印力.此外 对 提高纸基版的抗水性和耐印力 此外,对 于表面平滑度不高的纸基原纸,还可在预涂层中增 于表面平滑度不高的纸基原纸 还可在预涂层中增 加适当的颜料,改善纸面的平滑度 降低光敏层的涂 加适当的颜料 改善纸面的平滑度,降低光敏层的涂 改善纸面的平滑度 布量,有利于提高印版的分辨率和耐印力 减少底灰 布量 有利于提高印版的分辨率和耐印力,减少底灰。 有利于提高印版的分辨率和耐印力 减少底灰。
ห้องสมุดไป่ตู้
静电照相就是利用光导体材料的上述光 静电照相就是利用光导体材料的上述光 光导体材料 电效应,使原来表面均匀带电的基体, 电效应,使原来表面均匀带电的基体, 通过文字或图像原稿的曝光,产生电位 通过文字或图像原稿的曝光, 变化,形成相应于原稿图文的静电潜像, 变化,形成相应于原稿图文的静电潜像, 经显影、转印、定影等,制得复印品。 经显影、转印、定影等,制得复印品。
(3)纸基层 氧化锌纸基版的纸基层一般选 纸基层 氧化锌纸基版的纸基层一般选90~127g 每平方米是原纸,也可用绘图纸和照相原纸替代, 每平方米是原纸,也可用绘图纸和照相原纸替代, 要求纸质好,厚薄均匀 表面光滑,吸湿变形小等。 厚薄均匀,表面光滑 要求纸质好 厚薄均匀 表面光滑,吸湿变形小等。 (4)背涂层 它是一种有色涂层,与预涂层的成分相 背涂层 它是一种有色涂层, 含有导电剂和耐水剂等。 似,含有导电剂和耐水剂等。即可以纸基起到导电性 含有导电剂和耐水剂等 和耐水性处理,又可以防止纸基卷曲,提高纸基的 和耐水性处理,又可以防止纸基卷曲, 拉伸强度。 拉伸强度。

静电复印

静电复印

静电复印原理学习袁星 20080341静电复印是利用静电正、负电荷能互相吸引的原理制成的。

一、直接复印和间接复印直接复印:先让复印纸按图画文字深浅,分别带上相应的静电电荷,深处电荷密,浅处电荷稀,从而形成一张与图画文字相对应的静电图像。

然后一种显示黑色的墨粉末直接被静电图像吸引,通过定影,最后成为一张图画文字的复印品。

间接复印:静电图像不直接在复印纸上形成,而是先在一种由硒光导材料构成的“硒鼓”上形成,通过显影,让墨粉末吸附在静电图像上,再转印到复印纸上,成为文字图画的复印品。

复印纸即使是普通的纸张,也能复印出来,不需要像直接复印法时纸张需经带静电处理,因此显得十分方便。

二、复印的三个步骤1.照明和聚焦成像当一张要复印的图像放在复印机的稿台上时,在机内灯光照射下形成反射光,通过内反射镜和透镜组成的光学系统,聚焦成像。

2.静电显影像正好落在光导硒鼓上,光导硒鼓是一个圆鼓形结构的筒,表面覆有硒光导体薄膜。

光导体对光很敏感,没有光线时具有高电阻率,一遇光照,电阻率就急剧下降;在充电机的作用下,电阻率就急剧下降。

光导体表面,在充电极的作用下,带有均匀的静电荷。

当由图像的反射光形成的光像落在光导体表面上时,由于反射光有强有弱(因为原稿的图像有深有浅),使光导体的电阻率相应发生变化。

光导体表面的静电电荷也随光线强弱程度而消失或部分消失,在光导体膜层上形成一个相应的静电图像,也称静电潜像。

人们看不到它,好像潜藏在膜层内。

3.转印和定影这时,一种与静电潜像上的电荷极性相反的显影墨粉末,在电场力的吸引下,加到光导体表面上去。

潜像上吸附的墨粉量,随潜像上电荷的多少而增减。

于是,在“硒鼓”的表面显现出有深浅层次的墨粉图像。

当复印纸与墨粉图像接触时,在电场力的作用下,吸附着墨粉的图像,好比用图章盖印一样,将墨粉转移到复印纸上,在复印纸上也形成了墨粉图像。

再在定影器中经加热,墨粉中所含树脂融化,墨粉被牢固地粘结在纸上,图像和文字就在纸上复印出来了。

静电复印的原理及应用

静电复印的原理及应用

静电复印的原理及应用静电复印是一种常见的复印技术,它利用了物质之间静电作用的原理。

静电复印主要应用于办公室和文印中心,能够快速、高效地复制文档和图表。

下面将详细介绍静电复印的原理和应用。

静电复印的原理静电复印的原理基于静电作用,它使用了一个叫做“光敏性”或“电子摄像管”的装置。

下面是静电复印的基本过程:1. 复印机内部有一个光敏感的器件,这个器件可以接收光线,并将光线转换为电信号。

2. 首先,要复印的原件放在一个玻璃板上。

这个板会发出强光,通过镜头和光学元件将原件的图像传送到光敏性器件上。

3. 当光线照射到原件上时,只有光线照射的地方会产生静电荷。

这样,原件上图案的轮廓就会形成静电荷的分布图案。

4. 然后,复印机会在一个叫做“感光鼓”的设备上产生电荷。

感光鼓上的电荷分布会受到原件上静电荷分布的影响。

5. 感光鼓上有一层带有静电荷的粉末。

这个粉末粘附在带有电荷的感光鼓上,形成静电荷的分布图案。

6. 接着,复印机会将一张纸送到感光鼓下面,然后给纸张上面的电荷,这样粉末就会粘附在纸张上,形成一个静电荷分布的图案。

7. 最后,纸张通过一个加热辊,把粉末烘干固定在纸上,这样就完成了复印的过程。

静电复印的应用静电复印是一种非常广泛应用的复印技术,它有以下几个优点:1. 高速度:静电复印的速度非常快,可以迅速完成大量的复印工作。

2. 高效率:静电复印不需要涂布或烘干,可以立即输出高质量的文档和图表。

3. 高质量:静电复印的输出品质很高,可以准确地复制原始文件的图像和文字。

4. 多功能性:静电复印机可以处理不同尺寸和类型的纸张,可以选择单面或双面复印,还可以进行多次复印等功能。

在办公室和文印中心,静电复印被广泛应用在以下几个方面:1. 文件复制:办公室中经常需要复制文件,静电复印机可以快速、高效地完成这项工作。

2. 图表制作:文印中心通常需要制作大量的图表,静电复印机可以准确地复制图表的细节,并保证高质量的输出。

静电复印应用的原理

静电复印应用的原理

静电复印应用的原理概述静电复印是一种常见的办公室文档复印技术。

它通过利用静电性质来实现复印过程,具有简单、高效的特点。

本文将介绍静电复印的原理和应用。

原理静电复印的原理基于静电吸附和电荷消除的特性。

具体步骤如下:1.感光鼓充电:首先,感光鼓被高压直流电场所带电。

这个电场会在感光鼓上形成一个均匀的电荷分布。

2.光学扫描:文档被置于扫描区域内,在感光鼓下方的光源照射下,光线被反射到感光鼓表面。

光线的强弱会受到文档图像的黑白度的影响。

3.曝光:通过扫描任务,光线会穿过文件的黑白部分并照射到感光鼓上。

此过程导致感光鼓上的电荷分布被改变。

4.开发:感光鼓被导电性颗粒所包围,根据电荷变化的位置,导电性颗粒沾附到感光鼓上,形成一个粉末图像。

5.传输:纸张经过驱动装置和感光鼓之间的间隙,导电性颗粒从感光鼓上被传送到纸张上。

6.固定:传输到纸张上的导电性颗粒通过加热和压力固定于纸张上,形成最终的复印件。

应用静电复印技术已广泛应用于办公环境中,其应用包括但不限于以下几个方面:•办公文档复印:静电复印机是办公室中常见的设备之一,可以高效地将纸质文档复制成多份。

•彩色复印:一些高端的静电复印机可以实现彩色复印,通过技术的进一步发展,静电复印机能够精确复制出几乎和原始文档一样的颜色。

•文件存档:静电复印技术可以将纸质文档数字化并存储在计算机或网络中,方便管理和检索。

•资料传递:静电复印技术可以高效地将文件复印并发送给他人,便于信息交流。

•办公效率提升:静电复印机具有快速、高效的特点,可以加快文档处理速度,提高办公效率。

总结静电复印技术通过利用静电吸附和电荷消除的原理,实现了高效、快速的文档复印过程。

它在办公环境中有着广泛的应用,提高了文件处理的效率和便利性。

静电复印技术的不断发展和创新,将为办公自动化带来更多的可能性。

以上就是静电复印应用的原理的相关内容,希望对您有所帮助。

静电复印的基本过程

静电复印的基本过程

静电复印过程可以用下述六个过程加以概括,即充电、曝光、显影、转印、定影和清洁六个步骤。

如图1—1所示。

1.充电(Charging)充电就是以静电高压电晕放电的形式使光电导体的表面带电,从而获得较高的表面电位。

从图1—1(a)中可以看到,硒板是由硒膜和金属导电底基构成的,它的底基一定要接地。

电晕丝同高压发生器的输出端相连接,在电晕放电的同时沿着光电导板的表面平行方图1-1静电复印的基本过程(a)充电;(b)曝光;(c)显影;(d)转印;(e)定影;(f)清洁向移动。

被电离带正电荷的空气离子在电场力的作用下被推向光电导体的表面,一方面与光电导体的表面亲和,一方面从导电底基感应出来的负电荷相平衡。

因为这时的光电导层未经光照,基本为绝缘状态(只有微弱的漏电流),恰似一个平板电容器两极板间的绝缘介质,在它的两个界面(一个是空气界面,一个是底基界面)形成了两个电荷量相同而极性相反的电荷层,这与电容器充电原理一样。

光电导体与空气界面的电荷层也与电容器的正极板一样,呈正电性。

形成这一电荷层的电量越大,表面电位就越高。

由于硒光电导体属于P型半导体导电方式,对其充正电有利于受光照后导电能力的增强。

如果是用氧化锌、硫化镉、有机合成材料制成的光电导体,则要充负电,即负静电高压电晕放电,表面电荷层是负电荷层,表面电位是负极性电位,而底基感应电荷层是正电荷层。

这是因为氧化锌等材料属于N型半导体导电方式,对其充负电有利于它们光电导性能的增强。

充电,是静电复印的首要步骤。

为了同其他过程中的高压充电相区别,这步充电往往称为“主充电”。

2.曝光(Exposure或IIIuminating)曝光就是用可见光光源对原稿进行照射,从原稿反射回来的光通过镜头投射到被充电的光电导体的表面上[参看图l-1(b)],使光电导体的表面形成对应于原稿的静电潜像。

我们一般将原稿的图像分为“黑区”和“白区”,即:不能反射光线的部分(如黑色文字部分)为黑区,能反射光线的部分为白区。

静电复印原理(第二版)

静电复印原理(第二版)

01
曝光装置
曝光装置负责将原稿的图像信息投射 到感光鼓上,使感光鼓表面的电荷发
生相应的变化。
03
转移装置
转移装置负责将感光鼓上的墨粉图像转移到 输出纸上。
05
02
充电装置
充电装置用于给感光鼓表面施加均匀的电荷, 为后续的图像曝光做准备。
04
显影装置
显影装置负责将感光鼓上的静电潜像 转化为可见的墨粉图像。
用户的多样化需求。
02
智能化
智能化是静电复印技术发展的另一个重要趋势。通过引入人工智能和物
联网技术,静电复印机能够实现自动化、智能化的操作和管理,提高工
作效率和用户体验。
03
绿色化
随着环保意识的增强,静电复印技术也正朝着绿色化的方向发展。绿色
复印机采用环保材料和节能技术,减少对环境的影响,同时降低使用成
节约资源
通过静电复印技术,可以 减少对纸张的依赖,降低 纸张的浪费,从而节约资 源。
促进信息传播
静电复印技术使得信息的 复制和传播变得更加容易, 有助于知识的传播和共享。
静电复印技术的发展对社会的贡献
推动数字化进程
静电复印技术的发展推动 了文档数字化的进程,使 得信息的存储、传输和处 理更加便捷。
定制化与个性化
未来静电复印技术将更加注重用户需求,提供定制化和个性化的服务。用户可以根据自己 的需求选择不同的功能、外观、尺寸等,甚至可以实现个性化定制的打印内容,让复印更 加符合用户的个性化需求。
05 结论
CHAPTER
静电复印技术的价值和意义
01
02
03
高效便捷
静电复印技术能够快速、 准确地复制文档,极大地 提高了办公和学习的效率。

2 NP方式静电复印原理和复印过程

2 NP方式静电复印原理和复印过程

NP方式静电复印原理和复印过程
这种显影方式显然有它的优点,由 于不使用载体,故不存在调整载体和墨 粉比例的问题,也不用定期更换老化的 载体,因而使显影质量比较稳定;另外, 也不会发生载体和感光鼓表面摩擦的问 题,延长了鼓的寿命;而且,由于墨粉 具有磁性,可利用磁性装置收集废粉。
NP方式静电复印原理和复印过程
NP方式静电复印原理和复印过程
与卡尔逊法静电感光鼓比较起来, 主要是多了一层透明的绝缘膜,因此, NP法的静电潜像不是形成在光电导层 表面,而是形成在绝缘膜表而。正是 由于这个特点,NP法感光鼓的光电导 层可以采用高光敏材料硫化镉制成, 虽然硫化镉的暗电阻率较低。
NP方式静电复印原理和复印过程
由于硫化镉对光的敏感度比硒高 十几倍,反应极为迅速,因此采用这 种光导材料制成的感光鼓所需曝光量 更小,可以减少曝光时间,这样为复 印速度的提高创造了条件。
NP方式静电复印原理和复印过程
由于刮刀的刃非常薄,且与显影辊贴 得很近(两者间距约为240µm),因此在刮 刀的刃部会形成强磁场,吸引大量带磁性 的墨粉,在刮刀的作用下,不锈钢的圆筒 上将形成均匀的墨粉层(厚度约100µm)。 当带负电荷的墨粉粒子被显影辊带到非常 靠近感光鼓表面的潜像电荷区时,由于电 场的作用墨粉被吸引过去。因为显影辊与 鼓表面不接触,所以称为跳动显影。
NP方式静光电导层未受到 光照,仍保持高阻状态。绝缘层与感光薄 层界面上的负电荷也保留着。当用负电晕 器对绝缘层表面消电时,正电荷不会完全 被中和掉,原因是仍然存在的负电荷吸引 着这些正电荷,但会形成表面正电荷数少 于绝缘层下负电荷数的情况。而这些多余 的负电荷将会在底基上感应山相应数量的 正电荷,使“暗区”的正、负电荷数达到 平衡。
NP方式静电复印原理和复印过程

静电的应用复印的原理

静电的应用复印的原理

静电的应用:复印的原理概述静电是一种常见的自然现象,其应用广泛,其中之一就是复印技术。

复印技术利用静电的原理,通过将图像投影在光敏电荷器上,并通过静电复印机的操作实现图像的复制。

本文将介绍静电复印的原理及其应用。

静电复印的原理静电复印技术是一种间接电子照相技术,包括以下几个步骤:1.静电感应(Charging):在复印的过程中,首先需要给光敏电荷器上的感光鼓施加电荷,使其电荷分布均匀。

2.进行曝光(Exposure):将要复印的图像通过光源和透明原稿放置在光敏电荷器上,光源会发出的光线照射到透明原稿上反射出来经过透镜成一个射束,透过光敏电荷器上的光阀板投射到光敏电荷器上的原黄色电荷带上,发生电荷消耗或积累。

3.静电转换(Transfer):通过光敏电荷器表面的感光鼓,将光线的强弱和信号转换成可识别的电荷图案。

4.开发(Development):在感光鼓上,将静电转换后的电荷图案通过开发剂进行化学反应,转化成固定的黑色粉末,形成可见的图像。

5.传输(Transfer):通过电路传输,将化学反应生成的粉末吸附在传送带上,再将传送带上的粉末传输到纸张上。

6.粉末固定(Fixation):通过加热和压力,将纸张上的粉末融化并固定在纸张上,形成最终的图像。

静电复印的应用静电复印技术由于其高效、便捷的特点,被广泛应用于办公、商业和各种文件复制场景。

以下是一些静电复印的应用领域:办公场所•文件复印:静电复印机通常被用于办公室中的文件复制,能够快速准确地复制文件。

•扫描转印:静电复印机通常还具备扫描功能,可以将文件转化为数字化的格式。

商业场所•传单制作:静电复印机可以高速且大量地制作传单,促进商家的宣传和推广。

•宣传海报制作:商场、展览和演唱会等场所常常使用静电复印技术制作宣传海报。

学校和图书馆•教学材料复制:静电复印机广泛用于学校和图书馆,用于教师制作教学材料和学生复印课本、笔记等。

政府机构•公文复制:政府机构使用静电复印技术复制和保留重要公文,以备档案和备案。

静电复印

静电复印

第二章 静电复印原理
原子中含有相同的质子和核外电子。所以原子处 于电平衡状态,如果原子失去电子那么它将带上 电荷,变成离子 离子:带电荷的原子或原子团; 阳离子:带正电荷的离子; 阴离子:带负电荷的离子; 自然界的电荷特性:同种电荷互相排斥,异种电 荷互相吸引
第二章 静电复印原理
第三章 卡尔逊法和NP法
感光鼓的结构
第三章 卡尔逊法和NP法
在感光薄层表面加了绝缘薄膜后,使光电导层不 易受到外界的物理损伤,同时,绝缘薄膜还可以 提高感光薄层的耐压,不至被击穿,这有助于提 高感光鼓的耐久性。还有由于NP法的静电潜像 是形成在绝缘膜表面,所以可以承受较高的电压 ,NP法硫化镉的表面电压最大为2000V左右, 因此可获得高反差的静电潜像和清晰的复印品。
第三章 卡尔逊法和NP法
六、定影 定影就是把复印纸上的不稳定、可抹掉的色粉图 像固着的过程,通过转印、分离过程转移到复印 红上的色粉图像,并未与复印纸融合为一体,这 时的色粉图像极被擦掉,因此须经定影装置对其 进行固化,以形成最终的复印品。定影装置加热 的温度和时间,加压的压力大小,对色粉图像的 粘附牢固度有一定的影响。其中,加热温度的控 制,是图像定影质量好坏的关键 。
第三章 卡尔逊法和NP法
七、清洁和消电 清洁就是清除经转印后还残留在感光鼓表面色粉的过程 。感光鼓表面的色粉图像由于受表面的电位、转印电压 的高低、复印介质的干湿度及与感光鼓的接触时间、转 印方式等的影响,其转印效率不可能达到100%,在大 部分色粉经转印从感光鼓表面转移到复印介质上后,感 光鼓表面仍残留有一部分色粉,如果不及时清除,将影 响到后续复印品的质量。因此必须对感光鼓进行清洁, 使之在进入下一复印循环前恢复到原来状态。静电复印 机机中一般采用刮板、毛刷或清洁辊等装置对感光鼓表 面的残留色粉进行清除 消电就是消除感光鼓表面残余电荷的过程。由于充电时 在感光鼓表面沉积的静电荷 ,并不因所吸附的色粉微粒 转移而消失,在转印后仍留在感光鼓表面,如果不及时 清除,会影响后续复印过程。

静电复印机工作原理

静电复印机工作原理

静电复印机工作原理
静电复印机是一种办公设备,其工作原理基于电荷分布的影响力。

该机器由感光鼓、开发器、传输带和定影器组成,通过以下步骤完成复印工作:
1.感光鼓上涂有一层电荷感光材料,当感光鼓暴露在光线下时,感光材料会吸收光线并形成静电荷分布。

2.当文件被放置在复印机上时,光线从文件表面反射,并被转换为电荷分布,这些电荷分布被传输到感光鼓上。

3.开发器会将磁性颗粒粘附到感光鼓上带电的区域上,生成一个可视化的图像。

4.传输带会将图像从感光鼓上转移到纸张上,通过定影器完成定影,生成最终的复印件。

总体来说,静电复印机的工作原理是基于电荷分布的影响力,通过感光鼓、开发器、传输带和定影器等组成部分来完成复印工作。

- 1 -。

静电复印机

静电复印机

静电复印机已是现代办公的常用设备,它大大方便了我们的日常办公工作,静电复印机是利用静电正、负电荷能互相吸引的原理制成的。

静电复印机是集静电成像技术.光学技术.电子技术和机械技术于一体的办公设备。

复印一份文件几分钟就完事了。

这都要归功于静电复印机。

二、复印的基本复印步骤在做好静电复印机的安装调试和各项准备工作的基础上,即可开机复印,其操作步骤是:机器预热;放置原稿;复印倍率的选择;复印纸的选择和安装;复印张数的确定;浓度的调节;复印,按下复印键即可按设定的张数复印,自动输出复印件。

1 预热复印机在进行复印时首先需要对感光材料进行充电,利用电晕放电的方法使感光材料的表面带上一定数量的静电电荷,从而能够进行正常的复印工作。

这个过程所花费的时间就称之为复印机的预热时间。

一般来说复印机是处于预热状态,还是已经完成了预热可以进行正常的工作,产品上都有指示标志,用户可以做到一目了然。

打开电源开关。

预热结束时,开始指示灯将亮起。

2 选择所需的功能请从复印机各种功能中选择。

3 选择供纸盒请选择复印所用纸张的位置。

按〔纸张选择〕键可选择上供纸盒,供纸盒(选购)或多功能手送纸盘。

自动选择供纸盒的初始设定可以修改。

4 选择原稿模式原稿模式可根据原稿类型进行选择。

按原稿模式选择键使以下原稿模式之一的指示灯亮起。

自动浓度调节模式:务必使自动浓度指示灯亮起。

文字和图片模式(原稿同时含文字与图片)务:必使文字和图片指示灯亮起。

图片模式(原稿多为图片):务必使图片指示灯亮起。

文字模式(原稿多为文字):务必使文字指示灯亮起。

若选择省粉复印指示灯,即进入省粉复印模式,这会使复印浓度变浅,从而节省墨粉用量。

此模式仅在复印质量要求不高时选择。

各原稿模式下的默认复印浓度可以修改,也可选择初始化模式下的原稿模式初始设定。

5 调节复印浓度所有原稿模式下的复印浓度均可手动调节,但自动浓度调节模式除外。

若要使浓度变深,请按右侧的浓度调节键,使亮起的指示灯向右移动。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

NP法是日本佳能公司发明的一种新的静电复印方法,这种方法有别于传统的卡尔逊静电复印法,它是卡尔逊静电复印法的改进和发展。

NP静电复印法基本过程它主要由前消电/前曝光、一次充电(主充电)、二次充电/图像曝光、全面曝光、显影、转印、分离、定影、鼓清洁9个基本步骤组成。

从上述步骤我们可以看到,NP法的静电复印过比典型的卡尔逊法静电复印过程复杂,其主要原因是NP法采用的光电导材料虽然光敏性很好,但暗阻率太低,充电以后暗衰太快,不能像硒等基它光电导材料那样能长时间地保存电荷。

因此使用硫化镉光电导材料的感光鼓结也与典型卡尔逊法的感光鼓结构不同。

卡尔逊静电复印法的感光鼓一般是两层结构,即光电导层和导电基本。

而NP法的感光鼓则是由透明的绝缘层、光导层和导电基本三层构成。

NP法静电复印的过程除了静潜像的形成和显影过程外,基它都与卡尔逊法静电复印过程基本相同。

NP法静电潜像的形成包括前消电/前曝光、一次充电、二次充电/图像曝光和全面曝光4个基本步骤。

前消电/前曝光的过程是在第一次充电(主充电)前用负高压电晕放电来消除感光鼓表面由于前一次复印循环遗留的残余电荷,同时用荧光灯(前曝光灯)充分照射感光鼓(称为前曝光),以降低硫化镉光导层内部的电阻。

前曝光的作用,一方面是使光导层的残余电荷可以充分泄入大地,另一方面则是为以后再对感光鼓进行主充电时,能够均匀地注入一定数量和极性的电荷提供条件,以防止由于静电潜像电荷分布不良造成复印浓度不均和黑实心图像中出现白色斑点的现象。

NP法采用硫化镉分散体作为光电导层,这种材料在暗处放置一段时间后电阻率会大大增加,如果在这种情况下进行复印品产生底灰,甚至使得整个画面发黑。

经过前消电/前曝光这一过程后,由于负高压电晕放电的影响,会使感光鼓表面略呈负电位。

NP静电复印法通过在一次充电电晕器上加正极性直流高压进行正电晕放电,使感光鼓表面均匀充上一层正电荷,即形成一次电位。

当一次充电电晕器加上直流高压后,电晕器开始放电,使得电晕丝周围的空气电离,正极性的离子在电场的作用下,向感光鼓表面的绝缘层运动,由于绝缘层不导电,起着阻挡层的作用,这样电晕离子因不能穿过绝缘层而沉积在绝缘层表面,使绝缘表面均匀地充上一层正电荷。

由于静电感应的作用,在接地的导电基体侧感应出等量的反极性电荷(负电荷),但因硫化镉是N型半导体,主要载流子是负电荷(电子),同时由于经过前曝光,光导层(硫化镉)的阻值下降,使得这些感应出的负电荷比较容易地注入到光导层,并在绝缘层表面正电荷的吸引下向表面正电荷方向迁移,最终到达光导层与绝缘层界面处,使硫化镉膜层表面带有与绝缘层表面相反的等量的负电荷,与表面正电荷相平衡,形成稳定状态。

这样,硫化镉光导层表面就具有了一定的表面电位,从而在绝缘层表矶与导电基体间形成了一定的电位差,使感光鼓表面(即绝缘层面)具有一定的表面电位。

随着充电时间的增长,表面电荷越积越多,感光鼓表面电位也相应升高。

二次充电/图像曝光是一个过程的两个方面。

这一过程是利用交流电晕器或反极性直流电晕器对感光鼓表面充电电荷进行消电的同时对感光鼓进行图像曝光的。

二次充电的作用是中和绝缘层表面的正电荷;图像曝光则是为了在消电过程中使绝缘层表面形成与原稿明暗相对应的静电电荷分布。

当原稿图像被照射并通过光学系统投射到感光鼓表面时(即曝光),在感光鼓表面形成两个区域:带图像的“暗区”和不带图像的“明区”。

在明区,由于光照使光导层(硫化镉)的电阻率大大降低,成为导体。

原先驻留在光导层与绝缘层界面的负电荷(电子),随着绝缘层表面的正电荷被二次负电晕中和的同时,通过光导层向接地的导电基体泄逸。

因此,明区的表面电位迅速下降至0伏左右。

在暗区,则由于光导层(硫化镉)未受光照,基电阻率仍然很高(即保持绝缘状态)使得驻留在光导层与绝缘层界面的负电荷不能向导电基体方向泄逸。

绝缘层表面正电荷受基影响,即由于绝缘层下面负性电荷的吸引,使得消电电晕只能中和掉一部分表面正电荷,大部分正电荷仍然保留在感光鼓暗区表面。

此时,由于表面正电荷数量的减少在绝缘层下面的负电荷多于绝缘层表面的下奄荷,因此在导电基体与光导层界面处又感应出正电荷(导电基体侧),基数量与表面正电荷减少的数量相等,以达到正负电荷量的平衡。

虽然在感光鼓暗区仍保留有大部分表面电荷,但由于暗区仍保留大部分表面电荷,但由于暗区表面电位低于光导层的电位,因此仍未形成适用的静电潜像。

也就是说,二次充电/图像曝光的结果,使得无论是在感光鼓的明区还是暗区,表面电位都已降为零电位,没有形成电位反差。

经过图像曝光、二次充电(逆充电)后,在硫化镉感光鼓的表面形成了表面电位相同、电荷密度同的潜像,这种潜像是无法用传统的静电显影方式来显影的。

为了把这种电荷密度潜像表面电位起伏的静电潜像,必须对感光鼓表面进行全面曝光。

全面曝光就是利用曝光灯对感光鼓表面进行全面、充分、均匀的光照,使感光鼓光导层(硫化镉)的电阻率下降成为电的良导体。

对于明区由于二次充电/图像曝光时就已失去全部电荷,故全面曝光对基不发生任何作用,其表面电位不变;对于暗区,由于全面曝光使得绝缘层下面的光导层变为导体,使光导层与绝缘层界面处多余的负电荷穿过光导膜层与导电基体感应上来的一部分负电荷则因有绝缘层表面正电荷的吸引,继续保持平衡状态。

这样在感光鼓绝缘层表面和导电基体间就形成电位差,最终使得感光鼓绝缘层表面“暗区”的电位迅速升高。

相关文档
最新文档
