同济大学工程制图CAD作业
cad绘图练习题(打印版)
cad绘图练习题（打印版）CAD绘图练习题一、基础练习1. 直线绘制：在A4图纸上绘制一条长度为100mm的水平直线。
2. 圆的绘制：在直线的两端分别绘制半径为20mm的半圆。
3. 矩形绘制：以直线为中心，绘制一个长80mm，宽50mm的矩形。
4. 多边形绘制：在矩形内部绘制一个正六边形，边长为30mm。
二、进阶练习1. 椭圆绘制：在A4图纸的另一部分绘制一个长轴为60mm，短轴为40mm的椭圆。
2. 弧线绘制：从椭圆的一端绘制一个半径为30mm的弧线，与椭圆相切。
3. 多段线绘制：使用多段线工具绘制一个由直线和弧线组成的图案，要求至少包含两个直线段和两个弧线段。
4. 文字标注：在图纸的适当位置添加文字，说明各个图形的名称和尺寸。
三、综合练习1. 复杂图形绘制：绘制一个包含直线、圆、矩形、椭圆、多边形和多段线的组合图形。
2. 尺寸标注：为所有绘制的图形添加尺寸标注，确保标注清晰，符合工程绘图标准。
3. 图层管理：创建不同的图层，将直线、圆、矩形、椭圆、多边形和多段线分别放置在不同的图层中，并为每个图层命名。
4. 打印设置：设置合适的打印比例，确保所有图形在打印时清晰可辨。
注意事项：- 确保所有图形的尺寸准确无误。
- 标注清晰，易于理解。
- 图层管理有序，便于后续修改和维护。
练习目的：- 熟练掌握CAD软件的基本操作。
- 理解并应用工程绘图的标准和规范。
- 提高空间想象能力和几何绘图能力。
练习提示：- 练习时，注意观察图形之间的关系和比例。
- 在绘制复杂图形时，可以先绘制基本的几何形状，再逐步添加细节。
- 练习完成后，检查图纸的完整性和准确性。
请根据以上内容进行CAD绘图练习，以提高你的绘图技能和理解能力。
祝你练习愉快！。
工程制图与CAD形考作业
学号2——《工程制图与CAD》形考作业1、2和3《工程制图与CAD》形考作业一一、单项选择题（每题2分，共40分）1、详图索引符号中的圆圈直径是（ C）。
A、14mmB、12mmC、10mmD、8mm2、对于（ A ），一般用分轴线表达其位置。
A、隔墙B、柱子C、大梁D、屋梁3、定位轴线一般用（ C）表示。
A、细实线B、粗实线C、细点划线D、双点划线4、不能用于定位轴线编号的拉丁字母是（ D ）。
A、OB、IC、ZD、以上全部5、相对标高的零点正确的注写方式为（ C ）。
A、+0.000B、-0.000C、±0.000D、无规定6、定位轴线A/3表示（ D ）。
A、A轴线之后附加的第3根轴线B、A轴线之前附加的第3根轴线C、3轴线之前附加的第A根轴线D、3轴线之后附加的第A根轴线7、关于建筑平面图的图示内容，以下说法错误的是（ B ）。
A、表示内外门窗位置及编号B、表示楼板与梁柱的位置及尺寸C、注出室内楼地面的标高D、画出室内设备和形状8、建施首页图没有（ D ）。
A、图纸目录B、设计说明C、总平面图D、工程做法表9、建筑剖面图一般不需要标注（ C ）等内容。
A、门窗洞口高度B、层间高度C、楼板与梁的断面高度D、建筑总高度10、下列（ A ）必定属于总平面表达的内容。
A、相邻建筑的位置B、墙体轴线C、柱子轴线D、建筑物总高11、正交和极轴追踪是（ B ）。
A、名称不同，但是一个概念B、正交是极轴的一个特例C、极轴是正交的一个特例；D、不相同的概念12、下面（ B ）名称不能被修改或删除。
A、标准层B、０层C、未命名的层D、缺省的层13、精确绘图的特点（ C ）。
A、精确的颜色B、精确的线宽C、精确的几何数量关系D、精确的文字大小14、下面（ B ）可以作为过滤器条件。
A、绿色B、颜色C、随块D、随层15、以下（ C ）说法是错误的。
A、可以用“绘图”|“圆环”命令绘制填充的实心圆B、打断一条“构造线”将得到两条射线C、不能用“绘图”|“椭圆”命令画圆D、使用“绘图”|“正多边形”命令将得到一条多段线16、按比例改变图形实际大小的命令是（ C ）。
工程制图及AUTOCAD课程大作业模板
学生姓名：王飞学生学号： 1214050221 院系：电气信息工程学院专业：电气工程及其自动化班级： 2任课教师：孙静《AUTOCAD》课程大作业学生姓名：王飞学号：1214050221一、作业任务内容每位学生从教材和上机指导书上选取至少两幅图，利用AutoCAD软件绘制，编写实验报告，并录制绘图过程的视频录像，录制时间必须在20分钟之内。
10月31日上午10:00前由各班学习委员统一收齐本班学生的纸制版和电子版的《AutoCAD》课程大作业，外加视频录像（必须含本人声音）。
以学生绘图的难易程度、所用时间长短等作为评分标准。
具体绘图内容，二维图形请在下面任选1幅：P73-图6-12P79-图6-35P110-图8-12P161-图11-18P167-图12-6P178-图12-23P217-图15-49P85-图4-46（e）P236-图10-62P238-图10-64三维图形请在下面任选1幅：P197-图14-24P201-图15-5（b）P206-图15-15P209-图15-25P218-图15-50P218-图15-51P323-图15-15P327-图15-27（a）（b）（d）之一二、详细绘制过程二维图形绘制步骤:(1)创建图层(2)绘制中心线,中心线圆.将“点划线”图层设为当前图层。
执行LINE命令，绘制水平和垂直中心线：执行CIRCLE命令，绘制中心线圆。
（3）绘制图形：在绘制工具栏执行相关命令。
（4）定义属性执行ATTDEF命令，打开“属性定义”对话框，在对话框中进行相应的属性设置。
（7）尺寸标注在菜单工具栏“标注”，找到相关标注选项进行标注。
（8）绘制结果如图一三维图形绘制步骤：（1）绘制圆柱体执行CYLINDER命令，CAD提示同时提供对应圆柱体。
（2）定义UCS执行“工具”|“新建UCS”|”原点”命令。
（3）绘制圆柱体单击功能区按钮“常用”|建模|圆柱体，即执行TORUS命令。
同济科技园A2楼水泵房全套详细设计cad图纸
CAD绘图练习2024(附答案)
CAD绘图练习（附答案）练习题1：简单的二维图形绘制目标技能点：线条、圆形、矩形的绘制与编辑。
任务要求：1.绘制一个矩形：创建一个尺寸为100mm × 50mm的矩形。
2.在矩形内部绘制一个圆形：圆心在矩形的中心，半径为20mm。
3.在矩形的右上角绘制一条斜线：斜线长度为70mm，倾斜角度为45度。
4.对矩形进行修改：将矩形的长度从100mm修改为150mm，并保持宽度不变。
5.将圆形移动到矩形的左下角。
练习题2：二维复杂形状绘制目标技能点：多边形、修剪、延伸、镜像。
任务要求：1.绘制一个正六边形：每边长度为50mm。
2.在六边形的一个角上绘制一个小正方形：边长为20mm。
3.在六边形的中心绘制一个圆形：半径为30mm。
4.使用修剪工具修剪掉六边形与正方形重叠的部分。
5.使用镜像工具将修剪后的图形沿六边形的中心对称轴进行镜像。
练习题3：三维建模基础目标技能点：立方体、圆柱体、圆锥体的创建与组合。
任务要求：1.创建一个立方体：边长为100mm。
2.在立方体的一侧创建一个圆柱体：高度为100mm，底面直径为30mm，圆柱体的底面与立方体的一侧面相切。
3.在圆柱体的顶部创建一个圆锥体：高度为50mm，底面直径与圆柱体顶部直径相同。
4.将圆柱体和圆锥体的交集部分从立方体中切除。
5.对模型进行渲染，设置材质与光源，使其看起来更逼真。
练习题4：工程图绘制目标技能点：标注、尺寸、剖视图、投影视图。
任务要求：1.绘制一个简单的机械部件的主视图、俯视图和左侧视图：部件包括一个带有圆孔的长方体。
2.在主视图中标注部件的尺寸。
3.绘制部件的剖视图：显示圆孔的内部结构。
4.在所有视图中添加尺寸标注和注释：标注圆孔的直径和长方体的长度、宽度和高度。
5.使用图层管理工具区分不同的视图和标注。
练习题5：复杂三维模型构建目标技能点：布尔运算、复杂形状组合、细节建模。
任务要求：1.创建一个三维模型：由一个长方体和一个圆柱体组成，圆柱体的底面半径为20mm，高度为60mm，圆柱体位于长方体的中心。
工程制图与CAD模拟试卷8及答案

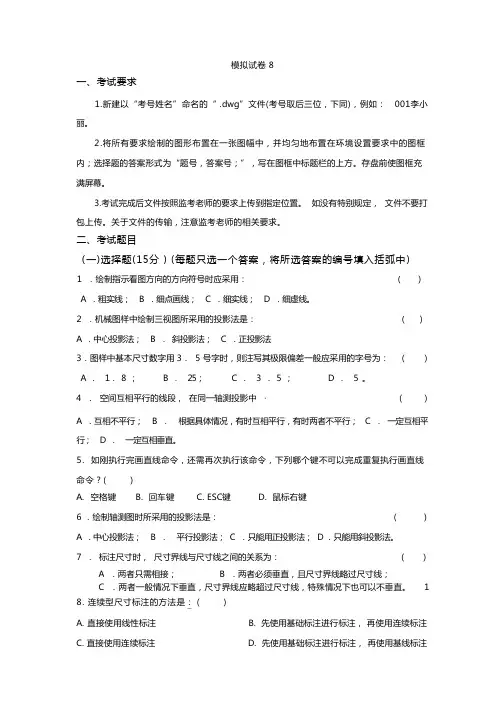

模拟试卷 8一、考试要求1.新建以“考号姓名”命名的“ .dwg”文件(考号取后三位，下同)，例如： 001李小丽。
2.将所有要求绘制的图形布置在一张图幅中，并均匀地布置在环境设置要求中的图框内；选择题的答案形式为“题号，答案号；”，写在图框中标题栏的上方。
存盘前使图框充满屏幕。
3.考试完成后文件按照监考老师的要求上传到指定位置。
如没有特别规定，文件不要打包上传。
关于文件的传输，注意监考老师的相关要求。
二、考试题目(一)选择题(15分 ) (每题只选一个答案，将所选答案的编号填入括弧中)1 ．绘制指示看图方向的方向符号时应采用： ( )A ．粗实线；B ．细点画线；C ．细实线；D ．细虚线。
2 ．机械图样中绘制三视图所采用的投影法是： ( )A ．中心投影法；B ．斜投影法；C ．正投影法3．图样中基本尺寸数字用 3． 5 号字时，则注写其极限偏差一般应采用的字号为： ( )A ． 1． 8 ；B ． 25；C ． 3 ． 5 ；D ． 5 。
4 ．空间互相平行的线段，在同一轴测投影中· ( )A ．互相不平行；B ．根据具体情况，有时互相平行，有时两者不平行；C ．一定互相平行；D ．一定互相垂直。
5. 如刚执行完画直线命令，还需再次执行该命令，下列哪个键不可以完成重复执行画直线命令？( )A. 空格键B. 回车键C. ESC键D. 鼠标右键6 ．绘制轴测图时所采用的投影法是： ( )A ．中心投影法；B ．平行投影法；C ．只能用正投影法；D ．只能用斜投影法。
7 ．标注尺寸时，尺寸界线与尺寸线之间的关系为： ( )A ．两者只需相接；B ．两者必须垂直，且尺寸界线略过尺寸线；C ．两者一般情况下垂直，尺寸界线应略超过尺寸线，特殊情况下也可以不垂直。
18. 连续型尺寸标注的方法是 : ( )A. 直接使用线性标注B. 先使用基础标注进行标注，再使用连续标注C. 直接使用连续标注D. 先使用基础标注进行标注，再使用基线标注9 象限点是指圆、圆弧、椭圆、椭圆弧的： ( )A. 1/2圆弧分界点B. 1/4圆弧分界点C. 中心点D. 任意一点 10．按箭头所指的方向看图，右边四个视图哪一个是正确的 ? ( )(二)环境设置(15分 )1．设置图层，分层绘图。
cad练习题第二部分的
CAD练习题第二部分一、基本操作类1. 打开CAD软件，新建一个空白图纸。
2. 设置图纸界限为A3大小，并将图纸界限显示在图纸上。
3. 保存当前图纸，并另存为.dwg格式。
4. 绘制一条长度为100mm的直线。
5. 复制上述直线，使其与原直线平行，间距为50mm。
6. 将复制的直线旋转30度。
7. 删除旋转后的直线。
8. 绘制一个半径为50mm的圆。
9. 将圆等分为8份。
10. 阵列上述圆，使其形成3行4列的图形。
二、绘图与编辑类1. 绘制一个长100mm、宽50mm的矩形。
2. 将矩形分解为四条线段。
3. 将其中一条线段延长20mm。
4. 绘制一个直径为30mm的圆。
5. 将圆与矩形进行相切操作。
6. 绘制一条多段线，包含四个顶点，分别为（0,0）、（50,0）、（50,50）、（0,50）。
7. 将多段线转换为样条曲线。
8. 绘制一个正三角形，边长为50mm。
9. 将正三角形进行镜像操作，镜像线为三角形的中线。
10. 绘制一个椭圆，长轴为100mm，短轴为50mm。
三、标注与文字类1. 设置当前标注样式为“建筑”。
2. 为上述矩形标注长度和宽度。
3. 在图纸上添加文字说明，内容为“CAD练习题”。
4. 设置文字样式为“宋体”，高度为5mm。
5. 添加多行文字，内容为“请在此处绘制一个直径为40mm的圆”。
6. 为直径为30mm的圆添加半径标注。
7. 为正三角形添加角度标注。
8. 在图纸上添加一个带引线的文字注释，内容为“此为关键部位”。
9. 设置标注样式为“机械”，并对椭圆进行直径标注。
10. 添加一个表格，包含两列，分别为“序号”和“尺寸”，填写相应内容。
四、图层与块类1. 新建一个图层，命名为“轮廓线”，颜色为红色。
2. 将上述矩形的线段移动到“轮廓线”图层。
3. 创建一个块，命名为“Logo”，包含一个直径为20mm的圆。
4. 插入“Logo”块到图纸中，并设置插入点为（100,100）。
CAD典型练习题
练习一CAD的基本知识和基本操作1. 熟悉CAD操作界面，掌握CAD启动、新建、保存、关闭、打开和退出。
2. 掌握绘图单位、图形界限的设置。
3. 图形显示：视图缩放、平移、更新4. 坐标系、坐标、绘制直线5. 对象选取、删除和修剪。
6. 线型、颜色、线宽和图层7. 对象定位：栅格、捕捉、追踪-练习二绘制二维图形1.点样式的设置、绘制、定数等分、定距等分。
2.绘制直线类对象：射线、多线、多段线3.绘制多边形：距形、正多边形4.绘制圆弧类对象：圆、圆弧、圆环、椭圆5.绘制样条曲线6.图案填充练习三图形编辑1.调整对象位置：复制、镜像、偏移、阵列、移动2.调整对象尺寸：缩放、拉伸、延伸、拉长、打断3.倒角与倒圆角4.编辑多段线、多线和样条曲线5.使用夹持点编辑6.图形性质管理7.分解、面域、特性管理、特性匹配8.计算与查询：面积、周长、距离、坐标、显示实体参数练习四利用图块和属性绘图注写文字标注尺寸1.块的基本操作：创建块、插入块、块分解2.外部参照3.利用带有属性的块绘图：定义属性、编辑属性4.设置文字样式5.文字的输入：单行文字、多行文字6.输入特殊字符7.编辑文字8. 设置标注样式：线性、角度、直径、半径9.长度型尺寸标注：线性、对齐、基线、连续10.角度和径向标注11.引线标注和坐标标注12.快速标注13.标注形位公差14.编辑尺寸标注：相关性、标注、文字、更新15.设计中心练习五三维绘图1.模型空间和图纸空间2.三维坐标系3.显示三维图形4.轴测图5.三维实体造型6.编辑三维图形7.修改三维实体练习六图形输出综合实例1.配置输出设备2.输出图形3.绘制零件图4.绘制装配图。
大一工程制图cad考试题及答案
大一工程制图cad考试题及答案一、选择题（每题2分，共20分）1. 在CAD中，使用哪个命令可以绘制直线？A. LINEB. CIRCLEC. RECTANGLED. POLYGON答案：A2. 以下哪个选项是CAD中创建圆的正确命令？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A3. 如何在CAD中快速选择多个对象？A. 使用鼠标左键拖动选择框B. 按住Shift键点击对象C. 按住Ctrl键点击对象D. 按住Alt键点击对象答案：C4. 在CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：A5. 如何在CAD中测量两点之间的距离？A. 使用DIST命令B. 使用MEASURE命令C. 使用LENGTHEN命令D. 使用SCALE命令答案：A6. 在CAD中，哪个命令用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ELLIPSE答案：A7. 如何在CAD中创建一个圆弧？A. 使用ARC命令B. 使用CIRCLE命令C. 使用ELIPSE命令D. 使用POLYGON命令答案：A8. 在CAD中，哪个命令用于创建椭圆？A. ELLIPSEB. CIRCLEC. ARCD. POLYGON答案：A9. 如何在CAD中创建一个圆？A. 使用CIRCLE命令B. 使用ARC命令C. 使用POLYGON命令D. 使用RECTANGLE命令答案：A10. 在CAD中，哪个命令用于创建样条曲线？A. SPLINEB. LINEC. ARCD. ELLIPSE答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用____命令可以绘制多段线。
答案：PLINE2. 要创建一个具有特定宽度的线，可以使用CAD中的____命令。
答案：PENWIDTH3. 在CAD中，____命令用于创建一个点。
CAD练习图集(共60道题很全面 由易到难 由浅到深)
实用CAD习题集习题一应用坐标值绘制图形绘制边长为90的五角星如图1.1所示。
图1.1 训练图习题二利用栅格捕捉绘制图形利用栅格捕捉绘制图2.1所示图形。
图形中需要计算的各端点X轴与Y轴间距均为5的倍数，所以X轴与Y轴栅格捕捉间距均应设置为5。
启用栅格显示，启用栅格捕捉。
调用直线命令拾取各点即可。
图2.1练习习题三利用对象捕捉绘制图形画图3.1所示图形图3-1习题四利用对象追踪、正交绘制图形练习（1）利用正交与对象追踪绘制图3.1与图2.1右侧所示图形（2）利用正交与对象追踪绘制图4.1所示图形图4.1 U形桥台投影图`习题五利用极轴绘制图形利用极轴追踪绘制图5.1所示门栓。
图5.1 门栓习题六利用圆、圆弧绘制图形利用直线、圆、修剪等命令绘制图6.1、6.2所示图形。
图6.1 图形练习图6.2 图形练习习题七利用多边形绘制图形（1）利用多边形绘制图5.1所示五棱台的投影图并绘制左视图。
（2）绘制如图7.1所示四棱台投影图。
（3）绘制图7.2所示正六棱柱投影图。
图7.1 四棱台投影图图7.2 六棱柱投影图习题八利用复制编辑命令绘制图形画图8.1所示建筑物立面图。
图8.1建筑物立面图（展开图）习题九利用偏移命令绘制图形利用镜像、偏移命令绘制图9.1所示花格窗。
图9.1花格窗习题十利用阵列命令绘制图形画图10.1所示房屋建筑设计图。
图10.1 房层建筑设计图利用阵列命令绘制图10.2所示图形。
图10.2练习习题十一绘制图形的剖面线练习图11.1所示圆形沉井及图11.2所示图形。
图11.1 圆形沉井图11.2 练习习题十二文字标注的应用画图12.1所示钢筋图。
图12.1 道碴桥面低高度钢筋混凝土梁钢筋图习题十三尺寸标注的应用画图13.1所示隧道衬砌断面图。
图13.1隧道衬砌断面图习题十四图层的应用画图14.1所示的T形桥台台顶构造图。
图14.1 T 型桥台台顶构造习题十五 综合练习画图15.1所示图形。
CAD课程作业一
1.启动ACAD,打开一个文件；新建一个文件；随意绘制图形；保存为“班级+姓名+学号+01.dwg”文件。
2.练习利用屏幕提示行进行“绘图”命令的使用，注意点的直角坐标与极坐标的绝对与相对输入法。
（1）绘制一条从原点开始，长为10m的水平线。
(1-1)变化视窗，使所有对象都显示有屏幕中。
（2）绘制一条从原点开始，长为10m的垂直线。
（3）绘制一条从原点开始，长为10m的角度为30度的斜直线。
（4）过以上三点的终点绘制圆弧。
（5）从任意一点开始，绘制上述三条直线及圆弧。
（6）以斜直线端点为起点，绘制长为10m的水平线。
3.练习利用屏幕提示使用“修改”命令，注意对象的选择方法。
（1）复制上述四个对象，并放于正下方15m处。
(1-1)变化视窗，使所有对象都显示在屏幕中。
（2）偏移复制圆弧，偏向圆心方向5m。
（3）删除刚复制的所有对象。
（4）用undo恢复刚被删除的对象。
（5）存盘。
（“ctrl+s”）
4.绘标高符号;绘P14图2.1.5;
5.绘制自己理想的小屋、房子等（自由发挥，随便画，自己满意即可）。
6.将图形上传至公用邮箱：hgtmyx@
注意：（1）熟悉屏幕的缩放、移动；熟悉对话框的使用。
（2）熟练掌握“ctrl+s”的“保存”快捷键的使用。
（3）总结绘图中遇到的问题，并努力解决，然后带入课堂中讨论。
(完整版)CAD作业图
上机作业1.按要求打开Auto CAD软件后，先熟悉操作界面，将需要的工具栏准备妥当;2.作绘图窗口图形界限设置，并用Zoom命令作全部显现；3.作图层设置，根据图形特点，设置好所需的各类线型和线宽，如粗实线(连续，宽0.5mm),细实线（连续,宽0。
25mm)，点画线（中心线，宽0。
25mm）,虚线（间断线，宽0。
25mm）等，并先试画和调整线型比例，如需再设置图层或增加其他设置，待以后画图时再补；4.上述操作完成后，即可画图。
作完一次作业后，将其命名存盘，再将图面清除,作第二次作业；或重新打开新图面,再次设置图形界限和图层，然后作图；作业前，可参考下面一个作图示例，再分次作业.作业举例：1．确定各图线层：点画线层,两种连续线层（粗和细），虚线层等。
2．建立用户坐标系.3．假定以图形的左下角点为（0，0）点,先置点画线层为当前层，作图命令为：（参考）命令:Line↓指定第一点：50,60↓指定下一点或【放弃（U)】：＠60，0↓指定下一点或【放弃（U)】:↓命令:↓指定第一点：80，30↓指定下一点或【放弃（U)】:＠0，60↓指定下一点或【放弃（U)】：↓（画好点画线）将粗实线层置为当前层，作图命令为:（参考）命令：Line↓指定第一点：0，0↓指定下一点或【放弃(U）】：120，0↓指定下一点或【放弃(U）】：＠70<45↓指定下一点或【闭合（C）/ 放弃（U）】:@0， 50↓指定下一点或【闭合（C）/ 放弃(U）】:↓命令：Line↓指定第一点：0,0↓指定下一点或【放弃（U）】：0, 75↓指定下一点或【放弃（U）】:＠25， 0↓指定下一点或【闭合（C)/ 放弃（U）】：＠0，48↓指定下一点或【闭合（C）/ 放弃（U）】：＠100， 0↓指定下一点或【闭合（C）/ 放弃（U）】：（用鼠标移动到长度为50的垂直线端点处单击)］指定下一点或【闭合（C）/ 放弃(U）】：↓（画完外轮廓粗实线）命令：Circle↓指定圆的圆心或【三点（3P） /两点（2P）/相切、相切、半径（T）】：80,60↓指定圆的半径或【直径(D)】：25↓（画好圆)将虚线层置为当前层，作图命令为：（参考）命令：POLygon↓输入边的数目< 当前值〉：6↓指定多边形的中心或【边（E）】：80，60↓输入选项【内接于圆（I）/外切于圆(C）】<I>：↓指定圆的半径：25↓ (完成全图)第一次作业：熟悉图层、线型、线宽的设定,熟练进行坐标系的变换,点的坐标输入（绝对坐标和相对坐标,直角坐标和极坐标），LINE等画图命令的使用。
(完整版)CAD练习题(附带详细绘图步骤)汇总
指定圆弧的圆心:
指定圆弧的起点: @-60,0
指定圆弧的端点或 [角度(A)/弦长(L)]: a
指定包含角: -40
⑵使用“偏移”命令偏移圆弧，偏移距离为30，然后连接直线（如图所示）
⑶使用“圆弧”命令，拾取起点A，端点B，绘制半径为-35的优弧（如图所示）
⑷再次使用“镜像”命令，镜像出其它5段圆弧（如图所示）
⑸使用“修剪”命令修剪多余线段，添加尺寸标注（如图所示）
10.5 习题5：使用偏移、阵列命令绘制图形
◆练习说明：
1、此图由4个相同的图形组成，可使用环形阵列命令完成；
2、图形中等距曲线可用偏移命令绘制。
◆操作提示：
⑴使用“多段线”命令，画一条长为20的直线，直径为10的圆弧（如图所示）
◆操作提示：
⑴先画一条横80竖20的直线，然后再画一条任意长度的直线，最好画长一点（如图所示）
⑵连续回车2次，切换到“旋转”模式，输入“C”，回车，旋转角度为-39（角度为负表示顺时针旋转）（如图所示）
指定移动点或 [基点(B)/复制(C)/放弃(U)/退出(X)]:
** 旋转 **
指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: c
** 旋转 (多重) **
10.10 习题10：绘制内切于圆
◆练习说明：
1、此图也是一个练习缩放命令的图形；
2、由于外面圆的半径未知，不能直接绘制，需要使用“多边形”命令辅助绘制。
◆操作提示：
⑴使用“多边形”命令，绘制一个外切于圆的八边形，半径尺寸自定义（如图所示）
命令: _polygon 输入边的数目 <8>:
工程制图同济大学习题集解答-全
.
第二章 AutoCAD 基础知识
.
. .
.
第三章 投影法基础
3-1
.
.
3-2
.
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
.
第四章 立体表面的交线
.
. .
. .
. .
. .
. .
. .
第二章autocad基础知识第三章投影法基础31第四章立体表面的交线第五章组合体视图第七章机件的常用表达方式第八章标准件与常用件第九章零件图第十章装配图
.
第一章 制图基础练习
1-6 在下列各图中标注尺寸 ( 数值从图中量取并取整数 ) 。 1、
.
.
1-7 分析下列图形尺寸标注的正误，然后在右边绘制图形并正确标注。 1-8 分析下列图形尺寸标注的错误，然后自已绘制图形并正确标注。
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
.
第五章 组合体视图
.
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
Hale Waihona Puke . .. .. .
CAD全部作业（可编辑）
1.简述多面正投影法。
答：物体在互相垂直的两个或多个投影面所得到的正投影称多面正投影。
2.制图中国家标准统一规定的有哪些？其内容主要是什么？答：国家标准统一规定的有4方面:（1）图纸幅面和格式：其中图纸幅面即是图纸的大小，国家标准规定了A0、A1、A2、A3、A4五种不同的图纸幅面；其格式分别有图框格式和标题栏格式。
（2）比例：图中图形与其实物相应要素的线性尺寸之比为比例。
有原值比例，放大比例和缩小比例。
（3）字体：包括字母和数字。
字体要做到：字体要工整、笔画清晰、间隔均匀、排列整齐。
（4）图线：包括粗实线、细实线、虚线、波浪线、双折线、细点画线、双点画线。
（5）尺寸标注1.说明：简单形体。
答：简单形体就是扫描体。
扫描体是一条线，一个面沿着某一路径运动而产生的形体。
扫描体包括两个因素：（1）是被运动的元素，称为基体，它可以是曲线，表面，立体；（2）是基体运动的路径，路径可以是扫描方向，旋转轴等。
常见的扫描体有拉伸形体和回转形体。
2.简述制图中所用的布尔运算有哪些？答：布尔运算是一种实心体的逻辑运算。
制图中所用的布尔运算有并集，差集，交集三种运算方法对形体进行组合。
（1）并集运算：两个或多个实心体合并成一个实心体。
（2）差集运算：两个实心体做减法运算。
（3）交集运算：可以获得两个实心体的公共部分。
课堂作业3：1.写出画物体三视图的要点。
答：（1）将物体自然放平，一般使主要表面与投影面平行或垂直；（2）应用投影规律时应注意整体与局部都要符合三等规律：主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等。
（3）看不见的线画虚线，虚线与实线重合时画实线（4）特别注意俯、左视图宽相等和前、后方位关系课堂作业5：1.说明组合体的形状特征答：由两个或两个以上的基本形体所组成的形体称为组合体。
其形状特征分两种：①叠加式组合体，如支架的形成：由底板、肋板、主体圆筒、凸块、接管、底部凸圆组合而成；②切割式组合体，如导块的形成：由原始简单形体切去一些简单形体而形成导块。
CAD练习题(附带详细绘图步骤)之欧阳法创编
AutoCAD练习题10.1 习题1：定数等分画圆弧◆练习说明：1、此图中间为6等分，可使用定数等分命令分段；2、连续曲线可采用多段线的圆弧命令快速绘制。
◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或 [直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。
◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10.3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。
◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。
