接地电阻(或冲击接地电阻)允许值
建筑物接地电阻的要求
建筑物接地电阻的要求依据GB50057-94（2000版）《建筑物防雷设计规范》第三章建筑物的防雷措施第二节第一类防雷建筑物的防雷措施第3.2.1条第一类防雷建筑物防直击雷的措施，应符合下列要求：八、独立避雷针、架空避雷线或架空避雷网应有独立的接地装置。
每一引下线的冲击接地电阻不宜大于10Ω。
在土壤电阻率高的地区，可适当增大冲击接地电阻。
第3.2.2条第一类防雷建筑物防雷电感应的措施，应符合下列要求：三、防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω；防雷电感应的接地装置与独立避雷针、架空避雷线或架空避雷网的接地装置之间的距离应符合本规范第3.2.1条五款的要求。
屋内地干线与防雷电感应接地装置的连接，不应少于两处。
第3.2.3条第一类防雷建筑物防止雷电波侵入的措施，应符合下列要求：一、低压线路宜全线采用电缆直接埋地敷设，在入户端应将电缆的金属外皮、钢管接到防雷电感应的接地装置上。
当全线采用电缆有困难时，可采用钢筋混凝土杆和铁横担的架空线，并应使用一段金属铠装电缆或护套电缆穿钢管直接埋地引入，其埋地长度应符合下列表达式的要求，但不应小于15m；在电缆与架空线连接处，尚应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。
第3.2.4条当建筑物太高或其他原因难以装设独立避雷针、架空避雷线、避雷网时，可将避雷针或网格不大于5m x 5m或6m x 4m的避雷网或由其混合组成的接闪器直接装在建筑物上，避雷网应按本规范附录二的规定沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设。
并必须符合下列要求：五、防直击雷的接地装置应围绕建筑物敷设成环形接地体，每根引下线的冲击接地电阻不应大于10Ω，并应和电气设备接地装置及所有进入建筑物的金属管道相连，此接地装置可兼作防雷电感应之用。
第三节第二类防雷建筑物的防雷措施第3.3.4条每根引下线的冲击接地电阻不应大于10Ω。
接地电阻的国家标准
依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。
第三节、第二类防雷建筑物的防雷措施要求，第条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。
本规范第.条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求，第条：每根引下线的冲击接地电阻不宜大于30Ω。
第条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第条：在电缆与架空线连接处，应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。
第条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。
第条：危险区域应采取相应的防静电措施。
凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。
接地电阻
一、接地电阻接地电阻是表示接地体接地状态是否良好的主要技术指标。
为了保护人身和设备安全，对各类接地体的接地电阻值范围通常都有规定。
部分常见接地体的接地电阻允许值见表1。
为判断接地电阻的大小，下面介绍几种测量这种电阻的方法。

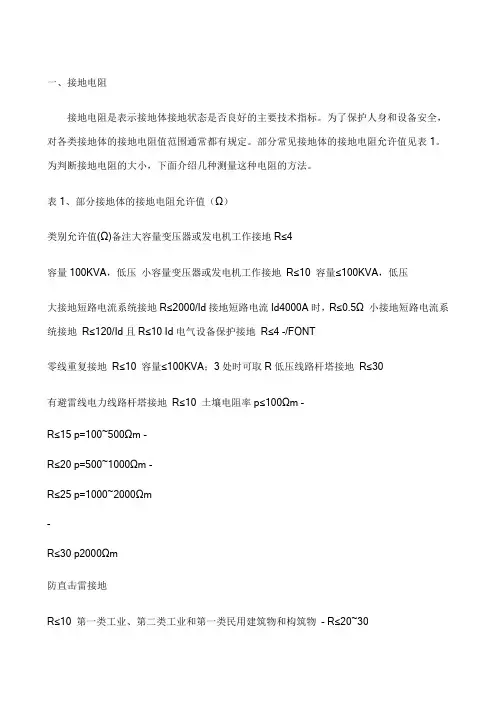

表1、部分接地体的接地电阻允许值（Ω）类别允许值(Ω)备注大容量变压器或发电机工作接地R≤4容量100KVA，低压小容量变压器或发电机工作接地R≤10 容量≤100KVA，低压大接地短路电流系统接地R≤2000/Id接地短路电流Id4000A时，R≤0.5Ω 小接地短路电流系统接地R≤120/Id且R≤10 Id电气设备保护接地R≤4 -/FONT零线重复接地R≤10 容量≤100KVA；3处时可取R低压线路杆塔接地R≤30有避雷线电力线路杆塔接地R≤10 土壤电阻率p≤100Ωm -R≤15 p=100~500Ωm -R≤20 p=500~1000Ωm -R≤25 p=1000~2000Ωm-R≤30 p2000Ωm防直击雷接地R≤10 第一类工业、第二类工业和第一类民用建筑物和构筑物- R≤20~30第三类工业建筑物和构筑物-R≤10~30第二类民用建筑物和构筑物防雷电感应接地R≤5~10 -/FONT防雷电侵入波接地R≤5~30 阀型避雷器的R≤5~10Ω二、测量接地电阻的常规方法使用常规方法测量接地电阻的原理电路如图1、图2所示。
图1中，RX为被测接地体的接地电阻，S1、S2分别为电压极、电流极与被测接地体之间的距离。
电源接通后，电流沿电流极、RX和接地体构成回路。
只要S1、S2足够长，且具有合适的比例关系，接地电阻RX就可用下式表示：RX=U/I 测得电压极与接地体之间的电压U和回路流过的电流I，就可求得RX。
图1图2为减小测量误差，电阻上的压降应用高内阻电压表或电位计型接地电阻测量仪测量。
如果电压表为电磁式或电动式仪表，则读数U应按下式校正。
校正后的电压Uj为Uj=U（1+R1/Rv）式中，R1、Rv分别为电压极流散电阻和电压表内阻。
接地防静电接地装置作业指导书
接地（防静电接地）装置1.接地电阻：第一类防雷建筑物：（1）在电缆与架空线连接处，其冲击接地电阻不宜大于300。
（2）防雷电感应的接地装置应与电气和电子系统的接地装置共用，其工频接地电阻不宜大于100。
（3）架空金属管道，在进出建筑物处，其冲击接地电阻不应大于30 0。
（4）外部防雷的接地装置应围绕建筑物敷设成环形接地体，每根引下线的冲击接地电阻不应大于100。
（5）当每根引下线的冲击接地电阻大于100时，当土壤电阻率小于或等于5000 m时，对环形接地体所包围面积的等效圆半径小于5 m 的情况，每一引下线处应补加水平接地体或垂直接地体。
第二类防雷建筑物：在土壤电阻率小于或等于30000 m的时，外部防雷装置的接地体应符合下列规定之一以及环形接地体所包围面积的等效圆半径等于或大于所规定的值时，可不计及冲击接地电阻；但当每根专设引下线的冲击接地电阻不大于100时，可不补加水平接地体或垂直接地体。
（2）有爆炸危险的露天钢质封闭气罐的冲击接地电阻不应大于30 0。
第三类防雷建筑物：土壤电阻率小于或等于30000 m时，外部防雷装置的接地体当符合下列规定之一以及环形接地体所包围面积的等效圆半径等于或大于所规定的值时可不计及冲击接地电阻；当每根专设引下线的冲击接地电阻不大于300。
但当每根专设引下线的冲击接地电阻不大于10 Q时，可不补加水平接地体或垂直接地体。
其他各类防雷建筑物：2.安全距离，同接闪器。
3.埋设间距及深度：（1）人工钢质垂直接地体的长度宜为2.5 m。
其间距以及人工水平接地体的间距均宜为5 m，当受地方限制时可适当减小。
（2）人工接地体在土壤中的埋设深度不应小于0.5 m，并宜敷设在当地冻土层以下，其距墙或基础不宜小于1 11）。
接地体宜远离由于烧窑、烟道等高温影响使土壤电阻率升高的地方。
(3)在敷设于土壤中的接地体连接到混凝土基础内起基础接地体作用的钢筋或钢材的情况下，土壤中的接地体宜采用铜质或镀铜或不锈钢导体。
接地电阻允许值确定及各类常用接地电阻的允许值
接地电阻允许值确定及各类常用接地电阻的允许值提起接地电阻的允许值，想必大部分电气人员都非常清楚了。
但是如果说到接地电阻允许值确定以及各类常用接地电阻的允许值，可能不少电气新手都是云里雾里，甚至还一些电气新手是一问三不知的。
我们都知道接地电阻就是用来衡量接地状态是否良好的一个重要参数，是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻，以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。
为了保证接地装置在运行中可以正常发挥出它的功能，它的接地电阻都要符合相关规程的要求。
针对不同的各类常用接地装置，它们的允许接地电阻值（Ω）也是不同的。
那么，接地电阻允许值如何确定？各类常用接地电阻的允许值又是多少呢？下面本文详细地给大家介绍一下，看完文章希望能给广大电气人员一些参考。
▶ 01 接地电阻允许值的确定限定接地装置的接地电阻就相当于将接触电压和跨步电压的高低限定了。
反之，站在安全的角度上说，要是对接触电压和跨步电压的高低已经限定了，那么，也同时将接触电阻允许值的大小也限定了。
相关规程规定，在大接地短路电流系统中的电力仪器中，相关参数值应满足以下要求：它们的接地装置的接地电阻是一定要与公式的要求相符合的，也就是说R小于等于2000/Id (Ω) ，在Id大于4000A的时候，那么R就小于等于0.5欧姆。
上面所说的，R是指在考虑季节影响的情况下，最大的接地电阻，单位为欧姆；Id 就是流经接地装置的最大单相稳态的短路电流，单位为安。
中性点非直接接地的小接地短路电流系统的电力设备，接地电阻值一定要与下述要求相符合：高压与低压电力设备共用的接地装置R小于或者等于120/Ijd，（Ω）只用于高压电力设备的接地装置R小于或者等于250/Ijd，（Ω）同样的，上面两个要求中，R是指在考虑季节影响的因素下，最大（工频）接地电阻（Ω）；Ijd为单相接地时的故障（电容）电流（A）。
GB50057-2000建筑物防雷设计规范
接地电阻的国家标准（2000版）依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。
第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。
本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。
第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第条：在电缆与架空线连接处，应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。
第12.7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。
第12.7.3条：危险区域应采取相应的防静电措施。
接地电阻要求示范要求
标准接地电阻规范要求：1、独立的防雷保护接地电阻应小于等于10欧；2、独立的安全保护接地电阻应小于等于4欧；3、独立的交流工作接地电阻应小于等于4欧；4、独立的直流工作接地电阻应小于等于4欧；5、防静电接地电阻一般要求小于等于100欧。
6 共用接地体(联合接地)应不大于接地电阻1欧。
【避雷针的地线属于防雷保护接地，如果避雷针接地电阻和防静电接地电阻都是按要求设置的，那么就可以将防静电设备的地线与避雷针地线接在一起，因为避雷针的接地电阻比静电接地电阻小10倍，因此发生雷电事故时，大部分雷电将从避雷针地泄放，经过防静电地的电流则可以忽略不计。
】接地分三种保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。
1Ω以下防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。
防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。
电气装置的接地电阻值很多，不同的系统根据配电系统的不同以及接地故障电流的大小规定了不同的电阻值，把目前规范中的一些规定值现做一个摘录。
其中有两本规范根据09年建设部文件已经更新或者作废了。
但仍然可以参考。
（1）信号接地——为保证信号具有稳定的基准电位而设置的接地。
（2）功率接地——除电子设备系统以外的其他交、直流电路的工作接地。
（3）保护接地——为保证人身及设备安全的接地。
14.7.4.3 电子设备接地电阻值除另有规定外，一般不宜大于4Ω并采用一点接地方式。
电子设备接地宜与防雷接地系统共用接地体。
但此时接地电阻不应大于1Ω。
若与防雷接地系统分开，两接地系统的距离不宜小于20m。
不论采用共用接地系统还是分开接地系统，均应满足本规范第12章防雷有关条款的规定。
电子设备应根据需要决定是否采用屏蔽措施。
（1）直流地（包括逻辑及其他模拟量信号系统的接地）。
接地阻值国家标准
接地电阻的国家标准依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第 3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。
第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。
本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。
第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ 16-2008《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处，应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。
第12.7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。
第12.7.3条：危险区域应采取相应的防静电措施。
接地电阻限值
接地电阻限值摘要：1.接地电阻限值的定义和作用2.接地电阻限值的常见标准3.接地电阻限值的规定与测量方法4.接地电阻限值的重要性及在工程中的应用5.提高接地电阻限值的措施和建议正文：接地电阻限值是指接地系统中，接地电阻的最大允许值。
接地电阻限值的设定，旨在确保接地系统能够有效地将故障电流引入地下，以保护人身安全和设备正常运行。
我国现行的接地电阻限值标准主要有以下几种：1.工业与民用电力装置的接地电阻限值：一般规定不大于10Ω。
2.电力系统的接地电阻限值：根据电力系统的电压等级和用途，规定了不同的接地电阻限值。
如，10kV 及以下电压等级的电力系统，接地电阻限值不大于10Ω；35kV 及以上电压等级的电力系统，接地电阻限值不大于10Ω。
3.通信系统的接地电阻限值：根据通信系统的设备类型和用途，规定了不同的接地电阻限值。
如，对于一般通信设备，接地电阻限值不大于10Ω；对于重要通信设备，接地电阻限值不大于1Ω。
接地电阻限值的规定与测量方法：1.规定：接地电阻限值由相关标准和规范根据设备类型、用途、安全要求等因素制定。
2.测量方法：通常采用四线法或三线法进行测量。
四线法适用于各种接地系统，测量结果较为精确；三线法适用于较低精度的测量。
接地电阻限值的重要性及在工程中的应用：1.保障人身安全：接地电阻限值的设定，可以有效降低接地故障时对人身安全的威胁。
2.保护设备运行：接地电阻限值的设定，可以确保设备的正常运行，降低设备故障率。
3.提高系统可靠性：接地电阻限值的合理设定，有助于提高整个电力系统的可靠性。
提高接地电阻限值的措施和建议：1.选用优质的接地材料，提高接地系统的整体质量。
2.定期检测接地电阻，及时发现并处理接地故障。
3.优化接地系统设计，降低接地电阻。
4.加强对接地电阻限值规定的宣传和培训，提高工程人员的技术水平。
总之，接地电阻限值在保障人身安全和设备正常运行方面具有重要作用。
接地电阻(或冲击接地电阻)允许值
1. 什么是接地电阻(或冲击接地电阻)接地电阻，又称为冲击接地电阻，是指接地电极与地面之间的电阻值。
它是用来衡量接地系统对地面的接地性能的重要参数，也是保证电气设备安全运行的关键指标之一。
2. 接地电阻的意义和作用良好的接地系统能有效地对电气设备的漏电保护、防雷保护和工作电压的衰减，起到重要作用。
接地电阻的大小直接影响着接地系统的性能，合理的接地电阻值能够降低设备因雷击或地电压瞬态作用产生的电压，降低触电或设备损坏的风险。
3. 接地电阻的允许值标准根据相关的国家标准和规范，不同类型的电气设备的接地电阻允许值都有相应的标准要求。
通常来说，对于一般工业设备和建筑物，其接地电阻的允许值应该在规定的范围内。
具体允许值的标准会根据设备的特性和用途的不同而有所区别。
在一些特殊的场合，如医院、易爆环境等，对接地电阻的要求更加严格，需要达到更低的阻值。
4. 接地电阻的测量与计算测量接地电阻时，通常会使用接地电阻测试仪进行操作。
测试仪的工作原理是将一定电流注入接地电极，根据感应电压来计算出接地电阻的大小。
在特殊情况下，如土壤湿度、温度等因素对接地电阻测试结果有影响时，需要进行修正。
另外，在一些复杂的接地系统中，需要使用地网测试仪进行多点测量和分析，以保证全面、准确地评估接地系统的性能。
5. 接地电阻的维护和管理为了保证接地系统的持续有效性，接地电阻的大小应该定期测量和记录，一旦发现接地电阻超出允许范围，需要及时进行维护和处理。
维护措施可以包括深化接地电极、更换接地电极、改善土壤的导电性等方法。
定期对接地系统进行检查和维护也是非常重要的，包括清理接地电极周围的杂物、保证接地连接的可靠性等。
6. 接地电阻的意义和挑战良好的接地系统对于电气设备的安全运行至关重要，而且在现代电气系统中，随着大容量设备、新能源设备等的广泛应用，对接地电阻的要求也越来越高。
随之而来的挑战包括复杂的电气环境、土壤的电阻率变化等因素可能会影响接地电阻的测量和维护工作，因此需要不断提高技术水平，采用先进的设备和方法，来保证接地电阻的准确性和可靠性。
关于冲击电阻和接地电阻
关于冲击电阻和接地电阻2008-04-11 18:38:13| 分类：专业--常规经验|字号大中小订阅今天有人在群里突然讨论起防雷接地的问题,在这里也讨论一下,说说我知道的电气（变压器）单独接地要求小于4欧电气、防雷联合接地是要求小于1欧这些一般是指冲击电阻工频接地电阻主要考虑的是电网故障接地时电阻，由于流过的电流频率较高，还应考虑是否存在电抗的因素。
冲击接地电阻主要考虑的是电网受到大电流冲击时的接地电阻。
一般电网受到大电流冲击主要发生在雷击时，流过的电流基本上是非周期的直流电流，且电压相对较高，可以不用考虑电抗的因素。
防雷中心检测的接地电阻主要是冲击接地电阻。
冲击接地电阻：指接地装置流过雷电冲击电流是所表现的电阻值。
对防雷工作者来说，工频电流显然是不合适的，应该用闪电的冲击电流，这时，大地流散电阻应该是以冲击电压，除以冲击电流，两者的商就是冲击电阻了。
实际上，发生闪电时不易测量，只能用人工模拟雷电的冲击电流来代替。
实验的结果发现这样测得的电阻值，与用工频电流测得的值有所差别，于是对大地的流散电阻有了两种概念：即冲击接地电阻和工频接地电阻。
工频接地电阻：指接地装置流过工频电流是所表现的电阻值。
实验表明，同一地方的流散电阻，其冲击电阻值经常小于工频电阻值。
闪电对大地产生火花效应，冲击接地电阻是在火花效应下大地表现出来的电阻。
因此，通常仪表不易准确测得冲击接地电阻，这是因为仪表所通入大地的电流太小，与闪电电流完全不同。
防雷规范中所规定的接地电阻，指的是冲击接地电阻，但是，我们用接地电阻测量仪所测到的数值却是工频接地电阻。
工程上测冲击接地电阻，是根据建筑物防雷设计规范，把工频电阻值乘以换算系数就行了。
二、引起接地冲电流的原因1、架空地线遭受直击雷2、避雷器动作3、静电容量通过设备流入4、协调间隙动作5、设备的绝缘破坏1接地装置冲击接地电阻与工频接地电阻的换算应按下式确定：式中R～——接地装置各支线的长度取值小于或等于接地体的有效长度Le或者有支线大于Le而取其等于Le时的工频接地电阻（Ω）；A——换算系数，其数值宜按附图3.1确定；Ri——所要求的接地装置冲击接地电阻（Ω）。
防雷检测专业技术人员能力认定考试题库-选择题四
考试题库（连载）——选择题之四151、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等的管口外的以下空间应处于接闪器的保护范围内：当无管帽时，应为管口上方半径（ D ）米的半球体。
A、2B、3 C 、4 D 、5152、作为引下线的结构柱内的主筋（φ≥12）利用数应不少于( C )根。
A．1 B．2 C．4 D．6153、某地网（ρ=100Ω·m）现测得工频接地电阻为10.0Ω,问该接地装置的冲击接地电阻为（ B ）。
A．5.0ΩB．10.0ΩC．15.0ΩD．20.0Ω154、信号线SPD的标称放电电流（雷电通流量）不小于（ A ）。
A：3kA B：5kAC：10kA155、第一类防雷建筑物接闪网格的尺寸为（A ）A：5m×5m或6m×4m；B：10m×10m或12m×8m；C：20m×20m或24m×16m156、本区内的各物体都可能遭到直接雷击并导走全部雷电流，以及本区内的雷击电磁场强度没有衰减时，应划分为 A 。
A、LPZ0A区B、LPZ0B区C、LPZ01区D、LPZ02区157、当电子系统为兆赫级数字线路时，应采用 B 等电位连接，系统的各金属组件不应与接地系统各组件绝缘。
A、S型B、M型C、S-M型158. 第二类防雷建筑物引下线不应少于（）根，其间距不应大于（）m。
（C）A.2根、12m；B.1根、12m；C.2根、18m；D.1根，25m159. 接地装置的作用是把雷电流从接闪器尽快散逸到大地，以避免高电位反击和跨步电压危险。
因此对接地装置的要求是（ C ）。
A.足够小的接地电阻 B 接地体的形式和长度 C.良好的散流能力 D.形成环行接地网160.在一般情况下，当在线路上多处安装SPD时，电压开关型SPD与限压型SPD 之间的线路长度不小于10m，限压型SPD之间的线路长度不小于（ B ）。
A.10mB.5mC.20mD.8m161. 人工垂直接地体的长度宜为 2.5 m，其间距宜为（ A ）。
接地阻值国家标准
接地电阻的国家标准依据GB50057—94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第3.2。
1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω.第三节、第二类防雷建筑物的防雷措施要求，第3.3。
4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第3。
3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω.架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地,其冲击接地电阻不应大于10Ω。
本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求,第3。
4.2条：每根引下线的冲击接地电阻不宜大于30Ω。
第3.4。
9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ 16—2008《民用建筑电气设计规范》第14章接地与安全:第14。
7。
5。
3条要求,当机房接地与防雷接地系统共用时,接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω.依据GB50089-98《民用爆破器材工厂设计安全规范》第12章:电气;第12。
6.4条：在电缆与架空线连接处,应装设避雷器.避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω.第12。
7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次,每处冲击接地电阻不应大于10Ω。
第12.7.3条：危险区域应采取相应的防静电措施.凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。
接地电阻值多少为标准
接地电阻值多少为标准接地电阻是指接地系统对接地电流的阻抗，它是评价接地系统性能的重要指标。
在电气工程中，接地电阻的大小直接影响着接地系统的安全性能和电气设备的运行稳定性。
那么，接地电阻值多少才能达到标准呢？本文将围绕这一问题展开讨论。
首先，接地电阻值的标准是根据国家相关标准规定的。
在我国，根据《电气装置的接地设计规范》（GB 50054-2011）的规定，不同场所的接地电阻标准是不同的。
一般来说，对于低压配电系统，接地电阻应该小于4Ω；对于高压配电系统，接地电阻应该小于1Ω。
这是为了保证接地系统能够有效地扩散和分散接地电流，防止接地电压升高，从而保证人身安全和设备运行的稳定性。
其次，接地电阻值的大小受到多种因素的影响。
首先是土壤电阻率的影响。
土壤电阻率是指单位体积土壤对电流的阻抗，它取决于土壤的成分、含水量、密度等因素。
一般来说，土壤电阻率越小，接地电阻就越小。
其次是接地体的形状和材料的影响。
不同形状和材料的接地体，其接地电阻值也会有所不同。
再次是接地体之间的距离和布置的影响。
接地体之间的距离越小，接地电阻就越小；而合理布置接地体也可以有效地降低接地电阻值。
此外，为了确保接地电阻值达到标准，我们还需要采取一些有效的措施。
首先是选择合适的接地体形式和材料，比如埋地导体、接地网等，以及使用导电性能好的材料，如镀铜、镀锌等。
其次是合理布置接地体，尽量减小接地体之间的距离，确保接地体均匀分布，避免接地体之间存在“死角”。
此外，还可以采用提高接地体与土壤接触面积的方法，比如增加接地体的长度、埋深等，以降低接地电阻值。
总之，接地电阻值多少才能达到标准是一个涉及多方面因素的问题。
在实际工程中，我们需要根据具体情况，合理选择接地体形式和材料，合理布置接地体，采取有效措施，确保接地电阻值达到标准要求。
只有这样，我们才能保证接地系统的安全性能和电气设备的运行稳定性，最大限度地保护人身安全和设备的正常运行。
接地电阻规范要求
标准接地电阻规范要求：1、独立的防雷保护接地电阻应小于等于10欧；2、独立的安全保护接地电阻应小于等于4欧；3、独立的交流工作接地电阻应小于等于4欧；4、独立的直流工作接地电阻应小于等于4欧；5、防静电接地电阻一般要求小于等于100欧。
6共用接地体(联合接地)应不大于接地电阻1欧。
【避雷针的地线属于防雷保护接地，如果避雷针接地电阻和防静电接地电阻都是按要求设置的，那么就可以将防静电设备的地线与避雷针地线接在一起，因为避雷针的接地电阻比静电接地电阻小10倍，因此发生雷电事故时，大部分雷电将从避雷针地泄放，经过防静电地的电流则可以忽略不计。
】接地分三种保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。
1Ω以下防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。
防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。
电气装置的接地电阻值很多，不同的系统根据配电系统的不同以及接地故障电流的大小规定了不同的电阻值，把目前规范中的一些规定值现做一个摘录。
其中有两本规范根据09年建设部文件已经更新或者作废了。
但仍然可以参考。
（1）信号接地——为保证信号具有稳定的基准电位而设置的接地。
（2）功率接地——除电子设备系统以外的其他交、直流电路的工作接地。
（3）保护接地——为保证人身及设备安全的接地。
14.7.4.3 电子设备接地电阻值除另有规定外，一般不宜大于4Ω并采用一点接地方式。
电子设备接地宜与防雷接地系统共用接地体。
但此时接地电阻不应大于1Ω。
若与防雷接地系统分开，两接地系统的距离不宜小于20m。
不论采用共用接地系统还是分开接地系统，均应满足本规范第12章防雷有关条款的规定。
电子设备应根据需要决定是否采用屏蔽措施。
（1）直流地（包括逻辑及其他模拟量信号系统的接地）。
防雷接地装置的工频接地电阻最大允许值（4篇）
防雷接地装置的工频接地电阻最大允许值防雷接地装置的工频接地电阻是保证设备安全运行的重要指标。
根据国家标准及相关规定，工频接地电阻的最大允许值需要根据不同的场合和设备具体情况进行评估和确定。
以下将介绍几种常见场合下工频接地电阻的最大允许值。
首先，对于一般建筑物和低压设备的系统，工频接地电阻的最大允许值通常为4欧姆。
这是因为一般建筑物的低压系统具有较小的电流和功率，对接地电阻的要求相对较低。
其次，对于需要较高安全性的场所，如医院、计算机房和石油化工等特殊行业，工频接地电阻的最大允许值一般为1欧姆。
这是因为这些场所对供电系统的可靠性和稳定性要求较高，需要更好的接地效果来保护设备和人身安全。
另外，对于雷电频繁发生的区域，如山区和沿海地区，为了防止雷电引发火灾和设备损坏，工频接地电阻的最大允许值通常要更低，甚至可以降至0.5欧姆以下。
这样可以有效地将雷电的电流引入地下，减少对设备的破坏。
总之，工频接地电阻的最大允许值的确定需要根据实际情况和国家标准进行评估。
除了上述提到的场合之外，还有一些特殊要求的场所，如爆炸危险区域和核能设施等，对工频接地电阻的要求可能更加严格。
因此，在设计和施工过程中，需要严格按照相关规范和标准进行操作，确保工频接地电阻的合理性和合规性。
最后，为了保证工频接地电阻的有效性，需要定期进行检测和维护。
这样可以及时发现接地故障或电阻超标的情况，并采取相应的修复和改进措施，确保设备和人员的安全。
防雷接地装置的工频接地电阻最大允许值（二）防雷接地装置是工业、商业和民用建筑物中必不可少的设备之一，用于保护建筑物和设备免受雷电击击的危害。
接地电阻是评估接地装置效果的一个重要指标，它反映了接地装置与地面的接触质量。
工频接地电阻的大小直接关系到接地装置的安全性能，因此，制定一个合理的工频接地电阻最大允许值范本对于确保接地装置的性能起到至关重要的作用。
根据相关标准和经验，建筑物的地网接地电阻应该在一定的范围内，以确保接地装置在雷电过程中能够有效地将雷电电荷导入地下。
接地电阻规范要求
标准接地电阻规范要求：1、独立的防雷保护接地电阻应小于等于10欧；2、独立的安全保护接地电阻应小于等于4欧；3、独立的交流工作接地电阻应小于等于4欧；4、独立的直流工作接地电阻应小于等于4欧；5、防静电接地电阻一般要求小于等于100欧。
6 共用接地体(联合接地)应不大于接地电阻1欧。
【避雷针的地线属于防雷保护接地，如果避雷针接地电阻和防静电接地电阻都是按要求设置的，那么就可以将防静电设备的地线与避雷针地线接在一起，因为避雷针的接地电阻比静电接地电阻小10倍，因此发生雷电事故时，大部分雷电将从避雷针地泄放，经过防静电地的电流则可以忽略不计。
】接地分三种保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。
1Ω以下防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。
防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。
电气装置的接地电阻值很多，不同的系统根据配电系统的不同以及接地故障电流的大小规定了不同的电阻值，把目前规范中的一些规定值现做一个摘录。
其中有两本规范根据09年建设部文件已经更新或者作废了。
但仍然可以参考。
（1）信号接地——为保证信号具有稳定的基准电位而设置的接地。
（2）功率接地——除电子设备系统以外的其他交、直流电路的工作接地。
（3）保护接地——为保证人身及设备安全的接地。
14.7.4.3 电子设备接地电阻值除另有规定外，一般不宜大于4Ω并采用一点接地方式。
电子设备接地宜与防雷接地系统共用接地体。
但此时接地电阻不应大于1Ω。
若与防雷接地系统分开，两接地系统的距离不宜小于20m。
不论采用共用接地系统还是分开接地系统，均应满足本规范第12章防雷有关条款的规定。
电子设备应根据需要决定是否采用屏蔽措施。
（1）直流地（包括逻辑及其他模拟量信号系统的接地）。
接地电阻标准规范要求
标准接地电阻规范要求：1、独立的防雷保护接地电阻应小于等于10欧；2、独立的安全保护接地电阻应小于等于4欧；3、独立的交流工作接地电阻应小于等于4欧；4、独立的直流工作接地电阻应小于等于4欧；5、防静电接地电阻一般要求小于等于100欧。
6 共用接地体(联合接地)应不大于接地电阻1欧。
【避雷针的地线属于防雷保护接地，如果避雷针接地电阻和防静电接地电阻都是按要求设置的，那么就可以将防静电设备的地线与避雷针地线接在一起，因为避雷针的接地电阻比静电接地电阻小10倍，因此发生雷电事故时，大部分雷电将从避雷针地泄放，经过防静电地的电流则可以忽略不计。
】接地分三种保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。
1Ω以下防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。
防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。
电气装置的接地电阻值很多，不同的系统根据配电系统的不同以及接地故障电流的大小规定了不同的电阻值，把目前规范中的一些规定值现做一个摘录。
其中有两本规范根据09年建设部文件已经更新或者作废了。
但仍然可以参考。
（1）信号接地——为保证信号具有稳定的基准电位而设置的接地。
（2）功率接地——除电子设备系统以外的其他交、直流电路的工作接地。
（3）保护接地——为保证人身及设备安全的接地。
14.7.4.3 电子设备接地电阻值除另有规定外，一般不宜大于4Ω并采用一点接地方式。
电子设备接地宜与防雷接地系统共用接地体。
但此时接地电阻不应大于1Ω。
若与防雷接地系统分开，两接地系统的距离不宜小于20m。
不论采用共用接地系统还是分开接地系统，均应满足本规范第12章防雷有关条款的规定。
电子设备应根据需要决定是否采用屏蔽措施。
（1）直流地（包括逻辑及其他模拟量信号系统的接地）。
接地阻值国家标准(新)
接地电阻的国家标准依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第 3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。
第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。
本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。
第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ 16-2008《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处，应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。
第12.7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。
第12.7.3条：危险区域应采取相应的防静电措施。
接地电阻 或冲击接地电阻 允许值
≤1
变电站接地体
≤0.5
注 1：第一类防雷建筑防雷波侵入时，距建筑物 100m 内的管道，每隔 25m 接地一次的冲击接地电阻值不应大于 20Ω 。 注 2：第二类防雷建筑防雷波侵入时，架空电源线入户前两基电杆的绝缘子铁电接地冲击脚阻值不应大于 30Ω 。 注 3：第三类防雷建筑物中预计雷击次数大于或等于 01012 次/a，且小于或等于 0.06 次/a 的部。省级办公建筑物及其它重要或人员密集的公共建筑物，其接地电阻不应大于 10Ω 。 注 4：加油加气站防雷接地、防静电接地、电气设备的工作接地，保护接地及信息系统的接地等，宜共用接地装置，其接地电阻不应大于 4Ω 。 注 5：电子计算机机房防雷装置宜将交流工作接地（要求≤4Ω ）、交流保护接地（要求≤4Ω ）、直流工作接地（按计算机系统具体要求确定接地电阻值，防雷接地共用一组接地装置，其接地电阻按其中最小值确定）。 注 6：微波枢纽站地网≤5Ω ；无中继站地网为 20～50Ω 。 注 7：电力通信综合搂在高土壤电阻率地区接地电阻值放宽到 5Ω ；通信站一般要求为≤5Ω ，高土壤电率地区为≤10Ω ；独立避雷针一般≤10Ω ，高土壤电阻率地区为≤30Ω 。 注 8：雷达站共用接地装置在土壤电阻率小于 100Ω .·m 时，宜≤1Ω ，土壤电阻率为 100Ω ·m～300Ω ·m 时。宜≤62Ω ；土壤电阻率为 300Ω ·m～1000Ω ·m 时为≤4Ω ，当土壤电阻率>10000·m 时，可适当放宽要求。 注 9：铁路信号设备（轨道电路，信号电源线，站内一般信号设备）接地电阻要求在土壤电阻率≤3000Ω ·m 时为≤10Ω ，在土壤电阻率在 300Ω ·m～1000Ω ·m 时为≤20Ω 。 注 10：500KV 以下发电，变电、送电和配电电气装置称 A 类电气装置，应使用一个总的接地装置，JK/T621—1997 提供了计算公式高压电气装置的接地不宜大于 10Ω ，高土壤电阻率地区的接地电阻不应大于 30Ω 。 注 11：建筑物电气装置称 B 类电气装置，当配电变压器在建筑物内时，其共用接地装置的接地电阻宜≤4Ω 。 注 12：按 CB50057 规定，第一、二、三类防雷建筑物的接地装置在一定的土壤电阻率条件下，其他网等效半径大于规定值时，可不增设人工接地体，此时可不计及冲击接地电阻值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地装置的主体 电力调度通信综合楼 雷达站共用接地 铁路通信站联合接地 铁路信号设备合用接地体 电力配电电气装置总接地装置（A 类） 配电变压器（B 类） 有线员电视接收天线 卫星地面
充许值Ω ≤1 注 7 ≤4 注 8 1 ～4 ≤10 注 9 ≤10 注 10 ≤4 注 11 ≤4 ≤1
注 1：第一类防雷建筑防雷波侵入时，距建筑物 100m 内的管道，每隔 25m 接地一次的冲击接地电阻值不应大于 20Ω 。 注 2：第二类防雷建筑防雷波侵入时，架空电源线入户前两基电杆的绝缘子铁电接地冲击脚阻值不应大于 30Ω 。 注 3：第三类防雷建筑物中预计雷击次数大于或等于 01012 次/a，且小于或等于 0.06 次/a 的部。省级办公建筑物及其它重要或人员密集的公共建筑物，其接地电阻不应大于 10Ω 。 注 4：加油加气站防雷接地、防静电接地、电气设备的工作接地，保护接地及信息系统的接地等，宜共用接地装置，其接地电阻不应大于 4Ω 。 注 5：电子计算机机房防雷装置宜将交流工作接地（要求≤4Ω ）、交流保护接地（要求≤4Ω ）、直流工作接地（按计算机系统具体要求确定接地电阻值，防雷接地共用一组接地装置，其接地电阻按其中最小值确定）。 注 6：微波枢纽站地网≤5Ω ；无中继站地网为 20～50Ω 。 注 7：电力通信综合搂在高土壤电阻率地区接地电阻值放宽到 5Ω ；通信站一般要求为≤5Ω ，高土壤电率地区为≤10Ω ；独立避雷针一般≤10Ω ，高土壤电阻率地区为≤30Ω 。 注 8：雷达站共用接地装置在土壤电阻率小于 100Ω .·m 时，宜≤1Ω ，土壤电阻率为 100Ω ·m～300Ω ·m 时。宜≤62Ω ；土壤电阻率为 300Ω ·m～1000Ω ·m 时为≤4Ω ，当土壤电阻率>10000·m 时，可适当放宽要求。 注 9：铁路信号设备（轨道电路，信号电源线，站内一般信号设备）接地电阻要求在土壤电阻率≤3000Ω ·m 时为≤10Ω ，在土壤电阻率在 300Ω ·m～1000Ω ·m 时为≤20Ω 。 注 10：500KV 以下发电，变电、送电和配电电气装置称 A 类电气装置，应使用一个总的接地装置，JK/T621—1997 提供了计算公式高压电气装置的接地不宜大于 10Ω ，高土壤电阻率地区的接地电阻不应大于 30Ω 。 注 11：建筑物电气装置称 B 类电气装置，当配电变压器在建筑物内时，其共用接地装置的接地电阻宜≤4Ω 。 注 12：按 CB50057 规定，第一、二、三类防雷建筑物的接地装置在一定的土壤电阻率条件下，其他网等效半径大于规定值时，可不增设人工接地体，此时可不计及冲击接阻值。
接地电阻（或冲击接地电阻）允许值
接地装置的主体 第一类防雷建筑物防雷装置 第二类防雷建筑物防雷装置 第三类防雷建筑物防雷装置 汽车加油、加气站防雷装置 电子计算机机房防雷装置 微波中继站地网、电信专用房屋 综合通信大楼共用接地系统 智能建筑联合接地体 变电站接地体
充许值Ω ≤10a 注 1 ≤10a 注 2 ≤30a 注 3 ≤10a 注 4 ≤10a 注 5 ≤10a 注 6 ≤1 ≤1 ≤0.5
