XXX校区1:500地形图测绘技术设书班级：XXXX姓名：XXX学号：XXXXXXXXXXXX年X月X日第一章概况为满足测绘工程技术专业所有学生旳实习需要，XXX学院八月份旳实习安排，我们系旳学生对XX校区进行1：500数字地形图测绘工作。
在此过程中我们以小组为单位，每个组5-6人左右，并且对校区进行地籍测量和校区以外旳大乙坡进行了地形测绘。
测区概况：武定县位于云南省楚雄州，而武XX区位于XX，本校区占地大概60多亩。
该校区处在北纬25°30′31·07″、东经102°25′04·73″、海拔1751米、测区交通便利，沟渠纵横。
作业时间为一种月，因受季风气候影响，加以测区内草木茂盛，给测绘工作带来一定旳难度。
测区地形困难类别定为一般地区类。
第二章编制方案旳技术根据1、中华人民共和国原则《1：500》GB/T7929-1995（如下简称《图式》2、中华人民共和国行业原则《都市测量规范》GJJ8-99（如下简称《规范》）第三章已有测绘资料旳运用方案一、平面控制点资料测区附近有我校旳已知点。
经踏勘检查，标志完好。
成果可供运用。
二、高程控制点资料在测区附近有我校旳已知点旳国家四等水准成果。
经踏勘检核无误。
成果可作为本次测量起算成果。
三、地图资料测区有武定县土地运用详查图，可以参照进行测区技术设计、控制网布设和踏勘选点工作。
第四章坐标系统和高程系统一、平面坐标系统：采用1954年北京坐标系二、高程系统：采用85国家高程基准。
第五章、地形图旳比例及成图措施本测区成图比例尺为1：500，基本等高距0.5m。
野外采用带有内存旳全站仪进行施测，内业用计算机数字化成图。
第六章采用旳软件系统本测区数字化成图采用南方公司旳CASS6.0数字化地形地籍成图件。
软件系统旳运营环境：①Windows XP professional操作系统Autocad软件本第七章平面控制测量一、以校区旳已知点为起算点。
地形图测绘技术设计书【精选文档】

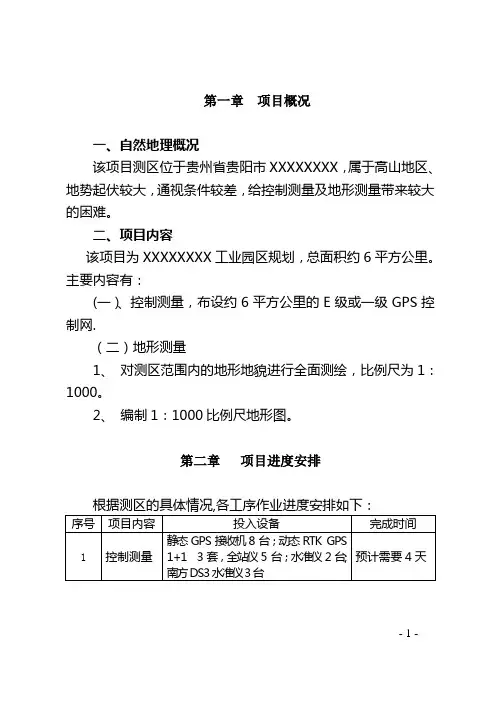

第一章项目概况一、自然地理概况该项目测区位于贵州省贵阳市XXXXXXXX，属于高山地区、地势起伏较大，通视条件较差，给控制测量及地形测量带来较大的困难。
二、项目内容该项目为XXXXXXXX工业园区规划，总面积约6平方公里。
主要内容有：(一）、控制测量，布设约6平方公里的E级或一级GPS控制网.（二）地形测量1、对测区范围内的地形地貌进行全面测绘，比例尺为1：1000。
2、编制1：1000比例尺地形图。
第二章项目进度安排- 1 -第三章已有资料的分析利用1．平面、高程控制资料根据开阳县城GPS（E）级控制网（贵州省第一测绘院所施测的控制点，该网最弱点点位中误差为：1。
5cm，最弱边边长相对中误差为：1/185590）作为测区首级控制起算点.2．图件资料用已有测区1:1万地形图，作为本次测量工作的选埋、埋石、控制点联测提供参考。
第四章坐标高程系统及技术标准一、坐标高程系统1、平面坐标采用1954年北京坐标系。
2．高程系统采用1985年国家高程基准.二、技术标准- 2 -第五章控制测量一、坐标系统和高程系统平面坐标采用1954年北京坐标系，高程采用1985年国家高程基准。
二、平面控制测量（一）平面控制点的基本精度要求三、四等GPS控制网中最弱相邻点的相对点位中误差不得超过±5cm；一、二级控制点相对于起算点的最弱点点位中误差不得超过±5cm.（二）一、二级GPS控制网控制测量1．一、二级GPS控制网布设该测区E级GPS控制网共布设12点,平均边长0.6 km；E 级GPS控制网基础下加密一级GPS控制网，共布设约60 点，平均边长0。
2 km。
- 3 -2．选点、埋石GPS点之间由于边长较长，原则上不要求相互之间通视，但为了便于以后的发展使用，每个控制点至少有一个方向与同等级或高一等级的控制点通视；同时点位还应满足以下要求：视野开阔，通视条件好,便于发展；坚实稳定,易于永久保存;远离大功率无线电发射源200米和高压输电线路50米；视场内障碍物的高度角满足GPS观测条件；交通便利；符合上述条件的旧有控制点可利用其标石和觇标。
地形测量技术设计书
等级
附合路线长度（km）
高程闭合差（m）
最大视距长度（m）
前后视距差（m）
前后视距累积差（m）
黑红面读数之差（mm）
黑红面所测高差之差（mm）
四
等
≤16
≤20?L
00
≤5
≤10
≤3.0
≤5.0
注：L以km为单位
5)电磁波测距三角高程测量的主要技术要求：
3.2高程控制
1）本测区以国家高等级水准点作为高程控制起算点，布设四等水准网，作为首级高程控制，以满足测区高程控制发展之需要。
2）等外水准、测距高程导线，自四等水准联测点起发展不得超过2次。
3)四等水准观测采用DS3以上型号之水准仪，三丝法读数，观测顺序为后-前-前-后，各测段测站为偶数站。作业前须对水准仪和水准尺进行检校，DS1型水准仪视准轴与水准管轴之夹角小于15"，DS3型小于20"。
2）平面坐标成果等级点取至0.001m,图根点取至0.01m。
水准联测高程成果取至0.001m,三角高程取至0.01m。
3）所有等级控制点（包括所有用到之起算点）和埋石图根点成果装订成册，并在备注栏中写出该点点位。经四等水准联测之等级点应在成果表备注栏中注明“四等水准”。
5、地形图测绘
随着电子科技之不断发展，地理信息系统（GIS）之不断完善，电子文件地形图已逐渐代替了手工清绘图。且电子文件地形图以坐标方式记录图形要素之几何位置，以编码方式记录图形要素之属性，给设计人员提供了极大之方便。本工程成图时使用“南方cass7.0软件”进行编图、网格注记、图幅整饰，将修改好之地形图使用HP—800绘图仪将地形图打印出来，刻录成光盘提供给用户使用。
地形图测绘设计方案
地形图测绘设计方案1. 简介地形图测绘是指通过测量、记录地表高程及地貌特征的方法，将地表特征以图形或数字形式表达出来的一种测绘方法。
地形图测绘在土地规划、水资源管理、农业规划等领域有着广泛的应用。
本文将介绍地形图测绘的设计方案，包括测量方法、数据处理和成图。
2. 测量方法地形图测绘的测量方法主要包括以下几种：•全站仪测量：使用全站仪进行高程测量，可以快速获得地面点的坐标和高程数据。
•GNSS定位：利用全球卫星定位系统（GNSS）进行地面点的定位，获取坐标数据。
•飞行器搭载的激光雷达：通过飞行器搭载的激光雷达扫描地面，获取地表高程数据。
•遥感影像解译：利用遥感影像进行地物的解译，间接获取地形数据。
在测量过程中，应根据实际情况选择合适的测量方法，并结合现场实地勘测，以确保数据的准确性和可靠性。
3. 数据处理地形图测绘的数据处理主要包括数据过滤、插值和等值线生成。
3.1 数据过滤在进行地表特征数据处理前，需要对原始数据进行滤波和去噪处理，以消除数据中的异常值和干扰信号。
常用的数据过滤方法包括中值滤波、均值滤波和高斯滤波等。
插值是将少量的离散数据通过数学方法推算成连续的数据。
在地形图测绘中，插值方法常用的有反距离加权插值（IDW）、克里金插值和三角网插值等。
通过插值方法可以获得地表特征的连续数据，便于后续的等值线生成和成图。
3.3 等值线生成等值线是地形图上用一系列等高线将地表特征连接起来的线条。
等值线的生成是利用插值后的地表数据，根据等高规则绘制的。
等值线的间距和密度可以根据实际需求进行调整。
等值线生成后，可以通过进一步平滑和优化等处理，提高地形图的质量。
成图是地形图测绘的最后一步，将处理好的地表特征数据以可视化的形式表达出来。
在成图过程中，可以根据需求添加文字说明、图例、北箭等辅助元素，提高地形图的易读性和美观性。
成图常用的软件工具包括ArcGIS、QGIS和AutoCAD等。
这些工具提供了丰富的地图制作功能，可以自定义图层、样式和标注等，使地形图呈现出最佳效果。
地形测量作业技术方案
地形测量作业技术方案(一)地形测量工艺流程图（二）地形测量方法及要求一、说明本指导书只适用于工程施工中局部范围内的大比例尺地形图测量。
地形测量控制网点是在施工控制网基础上加密得到的，坐标系统和高程系统应与施工坐标系、高程系统相一致。
远离工区时，也可以采用北京坐标系或独立坐标系统。
比例尺为1：200、1：500、1：1000和1：2000，按正方形或矩形法分幅。
图式符号执行国家最新版本的《1:500 1:1000 1:2000地形图图式》。
地形测量由于外业数据采集和内业成图所使用的仪器和软件不同而采用不同的方法，不论采用何种方法，成图都必须满足规范要求和用户要求。
本指导书中用字母M表示地形图比例尺分母。
二、图根控制点(包括测站点)的测量1．一般规定1.1图根点是直接供测图使用的平面和高程控制点，可在各等级控制点上采用经纬仪交会法、测距导线法、全站仪坐标法、三角高程、水准测量、GPS等方法测量。
1.2图根点或测站点的精度以相对于邻近控制点的中误差来衡量，其点位中误差不应超过图上±0.1㎜；其高程中误差不应超过测图基本等高距的1/10。
1.3为了节约，图根点可以采用临时地面标志。
1.4图根点的密度因测图使用的仪器不同要求也不同，只要能够保证碎部点的平面高程精度即可。
1.5测站点可以在测图过程中根据需要随时测放。
2．图根点测量(略)三、地形测量测绘内容及取舍地形图应表示测量控制点、居民地和垣栅、工矿建筑物及其他设施、交通及附属设施、管线及附属设施、水系及附属设施、境界、地貌和土质、植被等各项地物、地貌要素，以及地理名称注记等。
并着重显示与测图用途有关的各项要素。
地物、地貌的各项要素的表示方法和取舍原则，除应按现行国家标准地形图图式执行外，还应符合如下有关规定。
1．测量控制点测绘1.1测量控制点是测绘地形图和工程测量施工放样的主要依据，在图上应精确表示。
1.2各等级平面控制点、导线点、图根点、水准点，应以展点或测点位置为符号的几何中心位置，按图式规定符号表示。
测绘项目项目 地形图技术设计书

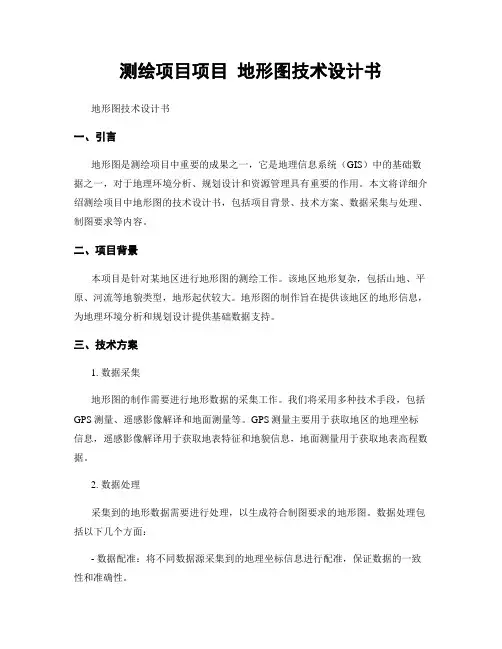

测绘项目项目地形图技术设计书地形图技术设计书一、引言地形图是测绘项目中重要的成果之一，它是地理信息系统（GIS）中的基础数据之一，对于地理环境分析、规划设计和资源管理具有重要的作用。

本文将详细介绍测绘项目中地形图的技术设计书，包括项目背景、技术方案、数据采集与处理、制图要求等内容。
二、项目背景本项目是针对某地区进行地形图的测绘工作。
该地区地形复杂，包括山地、平原、河流等地貌类型，地形起伏较大。
地形图的制作旨在提供该地区的地形信息，为地理环境分析和规划设计提供基础数据支持。
三、技术方案1. 数据采集地形图的制作需要进行地形数据的采集工作。
我们将采用多种技术手段，包括GPS测量、遥感影像解译和地面测量等。
GPS测量主要用于获取地区的地理坐标信息，遥感影像解译用于获取地表特征和地貌信息，地面测量用于获取地表高程数据。
2. 数据处理采集到的地形数据需要进行处理，以生成符合制图要求的地形图。
数据处理包括以下几个方面：- 数据配准：将不同数据源采集到的地理坐标信息进行配准，保证数据的一致性和准确性。
- 数据融合：将GPS测量、遥感影像解译和地面测量等多种数据源融合，生成完整的地形数据集。
- 数据清洗：对采集到的地形数据进行去噪和修正，确保数据的准确性和可靠性。
- 数据插值：对地面高程数据进行插值处理，以获取地形的连续性和平滑性。
3. 制图要求地形图的制图要求如下：- 比例尺：根据实际需求确定合适的比例尺，以确保地图的信息量和可读性。
- 符号表示：采用统一的符号系统，准确表示地表特征和地貌信息。
- 等高线：根据地表高程数据绘制等高线，以反映地形的起伏和变化。
- 颜色渲染：根据地貌类型和地理环境特征，对地形图进行适当的颜色渲染，以增加地图的可视化效果。
- 注记标注：对地图中的重要地物和地理要素进行注记标注，以提供更详细的地理信息。
四、项目进度安排本项目的工作进度安排如下：1. 数据采集：预计耗时2个月，包括GPS测量、遥感影像解译和地面测量等工作。
