电流互感器使用注意事项

电流互感器使用注意事项
1、极性连接要正确。

电流互感器一般按减极性标注，如果极性连接不正确，就会影响计量，甚至在同一线路有多台电流互感器并联时，全造成短路事故。

2、二次回路应设保护性接地点，并可靠连接。

为防止一、二次绕组之间绝缘击穿后高电压窜入低压侧危及人身和仪表安全，电流互感器二次侧应设保护性接地点，接地点只允许接一个，一般将靠近电流互感器的箱体端子接地。

3、运行中二次绕组不允许开路。

否则会导致以下严重后果：二次侧出现高电压，危及人身和仪表安全;出现过热，可能烧坏绕组;增大计量误差。

4、用于电能计量的电流互感器二次回路，不应再接继电保护装置和自动装置等，以防互相影响。

电流互感器安装及使用注意事项

电流互感器安装及使用注意事项摘要：在电力系统中，由于计量装置的参数限制以及用户负荷侧的电流要求，直联表只能用于50千瓦以下用电负荷用户。

而对于用电负荷较大的用户，在表计安装时需配备相应变比的电流互感器（俗称CT）。

在CT安装时，首先，要确定线路是否带电，必须先用验电器验电后，挂接地线，再进行操作；其次，电流互感器必须选择合适的电流比和电压等级，电流比不能小于额定电流，也不能高出太多；最后，在安装过程中电流互感器二次端不能开路。

关键词：电流互感器；安装；注意事项引言电流互感器在电力系统安全运行中有着重要作用，能有效处理线路故障，反映出系统接地故障时的电流特征，当电流信号达到过流保护值后，断路器发生动作，起到线路保护的目的，加大对电流波动的控制。

按照继电保护实际要求，需要规范互感器安装操作，真正解决保护越级、接地故障等问题，同时还要采取适当的互感器检验方法，为电力运行稳定性提供保障。

1电流互感器工作原理电流互感器应用于线路保护的原理是基尔霍夫电流定律：流入电路中任一节点的电流的代数和等于零。

当线路发生单相接地故障时，就会产生容性电流，容性电流将在电流互感器的环形铁芯中产生磁通，反映到二次侧通过保护装置产生动作信号，切除故障，保护线路。

2电流互感器安装存在的问题及处理方法2.1电流互感器开路，磁路不闭合变电站采用的电力电缆多为三芯交联聚乙烯电缆，截面积多为240mm2和300mm2。

若在电缆终端头制作前没有穿入电流互感器，由于电缆外径较大，施工中只能将电流互感器拆开安装，一旦连接片恢复不良，接口恢复不严，就会导致电流互感器二次回路开路，一次回路磁路不闭合，无法正常工作。

对此，应该尽量避免拆开电流互感器连接片，在电缆终端头制作前就套入电流互感器。

若不得不拆开连接片，一定要恢复良好，确保电流互感器正常工作。

2.2确保电缆终端头金属屏蔽的接地在零序电流互感器的安装过程中，如果发生电缆线穿过外界零序电流互感器后，不能保证两者的相对位置准确的话，就有可能造成零序电流互感器的接线故障，而导致电力运行的不安全、不可靠，并且在零序电流互感器的安装过程中也有相关规定：电缆线终端处的金属保护层必须接地良好。

电流互感器的安装使用及接线检查

电流互感器的安装使用及接线检查电流互感器（简称CT）是一种用来测量电流的设备。

它的主要作用是将高电流转换成低电流，以便更为方便、安全和准确地测量和监测电流。

以下是电流互感器的安装使用及接线检查的详细介绍。

一、安装1.确定安装位置应根据实际需求，结合电气设备、电缆通道、接线管线等因素，选定合适的CT安装位置。

一般情况下，CT应当安装在被测电路回路中较为集中的位置。

2.安装固定CT应安装在牢固的支架或固定装置上，避免因地震、风力等原因而移动或松动。

3.接地保护CT一般需要接地保护，以防止接地螺丝松动导致接地失效。

4.安装检查安装后应进行检查，确认CT连接的接线牢固可靠，接地是否规范，无异物附着，并排除一切安装缺陷。

二、使用1.直流石英内部相位差的测量CT应满足测量需要，保证相对误差不超过1%。

在使用前 CT应进行额定电流的检查，确保系统补偿准确无误，滤波器工作良好，内部角差不超过1%。

2.工作范围CT应保证在额定电流范围内稳定、准确地输出电信号。

在超过额定电流范围时会造成电信号失真，所以，必须要保证在使用过程中不要超过CT的额定电流范围。

3.运输和存储注意事项CT应在干燥，无腐蚀性、无尘土和甲醛释放的环境中存放。

在运输过程中要注意防撞和防震。

在存放期间，应避免阳光直射、风吹雨淋等恶劣环境。

三、接线检查1.接线应该准确无误接线时应注重细节，确保所有接线正确无误。

接线正确无误的条件包括：相线与电路电流的方向一致；擦拆面积应该符合要求；接线牢固可靠；接线处需要做好防水等措施。

2.接口紧密接线时应确保电缆或信号线插头与插座间紧密贴合，以避免插头松动或歪斜导致接触不良，影响测量精度和稳定性。

3.检查输出端子CT的输出端子在接正、负极时应该注意不要接反，避免和测量其他电流的装置连接时发生干扰和故障。

电流互感器的安装使用及接线检查需要注意以下几个方面：安装固定要牢固稳定；使用时要确定工作范围，并避免使用超出额定电流范围；运输和存储时要注意防震、防撞、防晒和防潮；接线必须正确无误，保证接口紧密，接头符合要求，避免接口松动或接触不良。

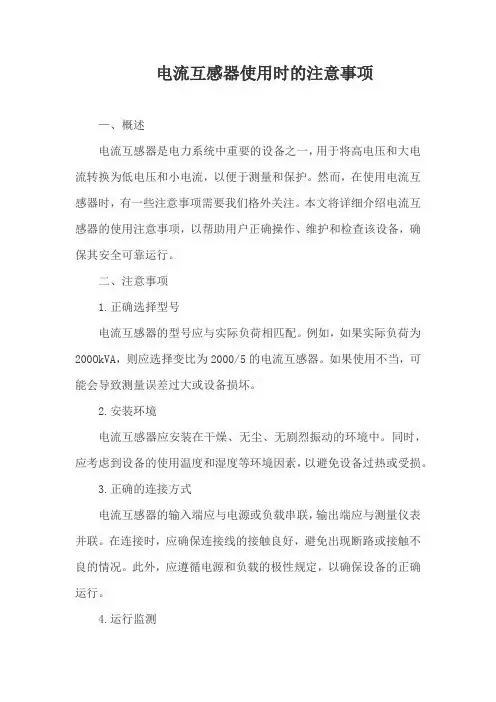

电流互感器使用时的注意事项

电流互感器使用时的注意事项—、概述电流互感器是电力系统中重要的设备之一，用于将高电压和大电流转换为低电压和小电流，以便于测量和保护。

然而，在使用电流互感器时，有一些注意事项需要我们格外关注。

本文将详细介绍电流互感器的使用注意事项，以帮助用户正确操作、维护和检查该设备，确保其安全可靠运行。

二、注意事项1.正确选择型号电流互感器的型号应与实际负荷相匹配。

例如，如果实际负荷为200OkVA，则应选择变比为2000/5的电流互感器。

如果使用不当，可能会导致测量误差过大或设备损坏。

2.安装环境电流互感器应安装在干燥、无尘、无剧烈振动的环境中。

同时，应考虑到设备的使用温度和湿度等环境因素，以避免设备过热或受损。

3.正确的连接方式电流互感器的输入端应与电源或负载串联，输出端应与测量仪表并联。

在连接时，应确保连接线的接触良好，避免出现断路或接触不良的情况。

此外，应遵循电源和负载的极性规定，以确保设备的正确运行。

4.运行监测在设备运行期间，应定期检查电流互感器的运行状况。

例如，应检查是否有异常声音或振动，以及设备的温度和湿度等参数是否正常。

如果发现异常情况，应及时进行处理，以确保设备的安全可靠运行。

5.预防性维护为了延长电流互感器的使用寿命和避免意外故障，应定期进行预防性维护。

例如，应定期检查设备的紧固件是否松动或腐蚀，以及绝缘材料是否老化等。

如果发现这些问题，应及时进行处理，以确保设备的正常运行。

三、结论电流互感器作为电力系统中重要的设备之一，对于电力系统的安全可靠运行至关重要。

在使用电流互感器时，我们需要注意正确选择型号、安装环境、正确的连接方式、运行监测和预防性维护等方面的事项。

只有严格遵守这些注意事项，才能确保电流互感器的安全可靠运行，从而保障电力系统的稳定性和可靠性。

电流互感器的安装使用及接线检查

电流互感器的安装使用及接线检查电流互感器（CT）主要用于测量或保护系统中的电流。

它可以将高电流传感到低电流状态下，以便进行监控、测量和控制。

本文将详细介绍电流互感器的安装、使用和接线检查。

1、安装：1.1、选择安装位置：电流互感器应安装在电流测量回路中的合适位置。

一般来说，最佳位置是在电缆或导线的近端，以便准确测量电流。

同时还需要考虑到线路的安全性和防护等级要求。

1.2、安装方法：电流互感器通常有两种安装方法，分别是直流式和带制动器的回路。

直流式安装适用于小功率或不短时过载的电流测量，而带制动器的回路则适用于大功率或短时过载的电流测量。

1.3、安装注意事项：在安装电流互感器时，需要注意以下几点：①、避免电流互感器与其它金属或电缆的接触，以免产生干扰或损坏设备。

②、保持电流互感器的通风良好，并避免长时间暴露在高温环境中。

③、确认电流互感器的安装位置与使用要求相符，避免安装位置导致测量误差。

2、使用：2.1、接线方法：电流互感器的接线需要严格按照产品说明书进行，通常分为两种接线方式：直流接线和交流接线。

直流接线一般用于直流回路中，交流接线用于交流回路中。

2.2、注意事项：①、确认电流互感器的额定电流和频率，并与实际电流和频率相匹配。

②、检查接线是否牢固，并保持接线干净。

③、在进行交流接线时，应注意线圈相序的正确连接，以避免测量误差。

④、定期检查电流互感器的接线，确保接线的可靠性。

3、接线检查：3.1、外观检查：定期检查电流互感器的外观，包括外壳是否有损坏、螺丝是否松动等。

如发现问题，应及时修理或更换。

3.2、连接检查：检查电流互感器的接线是否牢固，没有松动或断裂。

同时，还要检查接线端子是否与导线良好接触。

3.3、测量检查：使用合适的电流表或多用表检查互感器的输出电流是否与实际电流相符合。

如发现测量误差较大，可能是接线不良或互感器损坏。

3.4、环境检查：检查电流互感器所处环境的温度、湿度是否符合使用要求。

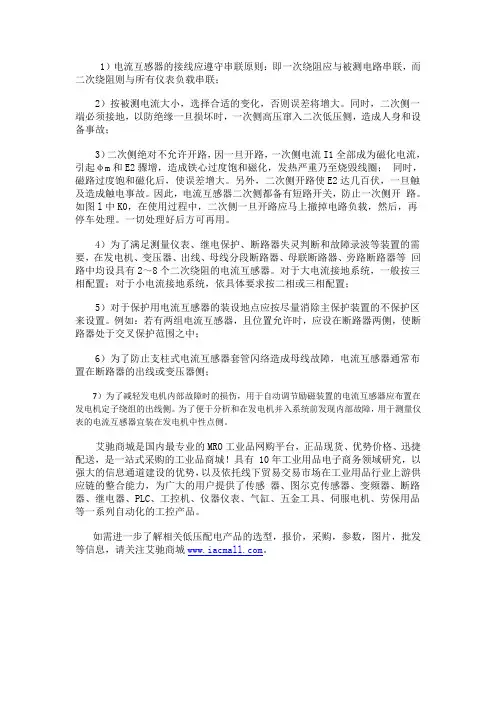

保护用电流互感器的分类及使用要求

1）电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载串联；2）按被测电流大小，选择合适的变化，否则误差将增大。

同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故；3）二次侧绝对不允许开路，因一旦开路，一次侧电流I1全部成为磁化电流，引起φm和E2骤增，造成铁心过度饱和磁化，发热严重乃至烧毁线圈；同时，磁路过度饱和磁化后，使误差增大。

另外，二次侧开路使E2达几百伏，一旦触及造成触电事故。

因此，电流互感器二次侧都备有短路开关，防止一次侧开路。

如图l中K0，在使用过程中，二次侧一旦开路应马上撤掉电路负载，然后，再停车处理。

一切处理好后方可再用。

4）为了满足测量仪表、继电保护、断路器失灵判断和故障录波等装置的需要，在发电机、变压器、出线、母线分段断路器、母联断路器、旁路断路器等回路中均设具有2～8个二次绕阻的电流互感器。

对于大电流接地系统，一般按三相配置；对于小电流接地系统，依具体要求按二相或三相配置；5）对于保护用电流互感器的装设地点应按尽量消除主保护装置的不保护区来设置。

例如：若有两组电流互感器，且位置允许时，应设在断路器两侧，使断路器处于交叉保护范围之中；6）为了防止支柱式电流互感器套管闪络造成母线故障，电流互感器通常布置在断路器的出线或变压器侧；7）为了减轻发电机内部故障时的损伤，用于自动调节励磁装置的电流互感器应布置在发电机定子绕组的出线侧。

为了便于分析和在发电机并入系统前发现内部故障，用于测量仪表的电流互感器宜装在发电机中性点侧。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

开口式电流互感器使用方法

开口式电流互感器使用方法
开口式电流互感器是一种常用的电力测量设备，它可用于测量高压输电线路中的电流。

使用开口式电流互感器需要注意以下几点：
1. 选择合适的电流互感器型号。

不同的电流互感器适用于不同的电压等级和电流范围，应根据实际情况选择合适的型号。

2. 安装电流互感器。

电流互感器应安装在电路中，通常是在电缆或导线周围。

安装时应确保电流互感器的开口对准电路，同时注意保持电流互感器的干净和整洁。

3. 连接电流互感器。

电流互感器需连接至测量仪器，如电流表、多用表等。

连接时应按照电流互感器的相应接线方式进行，避免出现接错线的情况。

4. 测量电流。

在连接好电流互感器后，可进行电流测量。

注意测量时应保持安全，同时应遵循电流互感器的相关操作指南。

总之，使用开口式电流互感器需要注意安全和正确的操作方法，以确保测量结果的准确性和可靠性。

- 1 -。

电流互感器的安装使用及接线检查(二篇)

电流互感器的安装使用及接线检查电流互感器是农村配电室开关柜和计量箱最常用的电气设备之一，它的接线主要是星型接线法(变电所多为V形接线)，其安装使用及接线如不当，会导致电流互感器烧毁、计量不准、危及设备和运行人员安全等后果，现浅析其安装使用及接线检查的方法。

1、电流互感器的安装和使用(1)电流互感器的安装，视设备配置情况而定，一般有下列几种情况：①将电流互感器安装在金属构架上。

②在母线穿过墙壁或楼板的地方，将电流互感器直接用基础螺丝固定在墙壁或楼板上，或者先将角铁做成矩形框架埋入墙壁或楼板中，再将与框架同样大小的铁板(厚约4mm)，用螺丝或电焊固定在框架上，然后再将电流互感器固定在铁板上。

电流互感器一般均安装于离地面有一定高度之处，安装时由于电流互感器本身较重，所以向上吊运时，应特别注意防止瓷瓶损坏。

③安装时，三个电流互感器的中心应在同一平面上，各互感器的间隔应一致，最后应把电流互感器底座良好接地。

(2)电流互感器的一次绕组和被测线路串联，二次绕组和电测仪表串联，接线时极性符号不能弄错。

在实际工作中，由于条件所限，也有采用将电流互感器各相一、二次端钮完全反接，这也是可以的。

(3)三相电路中，各相电流互感器变比和容量应相同。

(4)电流互感器二次绕组不能开路。

否则，将产生高电压，危及设备和运行人员的安全；同时因铁芯过热，有烧坏互感器的可能：对电流互感器的误差也有所增大。

为此，在二次回路上工作时，应先将电流互感器二次侧短路。

(5)电流互感器二次侧端钮应有一端接地，以防止一、二次侧绝缘击穿时，造成对人身和设备的损伤(对于500V及以下的电流互感器二次侧可不接地)。

2、电流互感器接线的检查(1)为查清电流互感器二次侧有无断线、短路等故障，可以依次将接于电能表A相电压端子的引线和C相电压端子的引线断开，电能表的圆盘都应转动。

若断开A相电压后圆盘不转动，则说明电流互感器C 相断线或短路：若断开C相电压后圆盘不转动，则说明电流互感器A 相断线或短路，如果现场cos值接近0.5(感性)时，为防止误判断，可在断开C相电压的同时，用C相电压代换接于电能表的A相电压，如电能表有明显反转时，也说明A相电流无断线、短路等情况。

电流互感器使用注意事项有

电流互感器使用注意事项有电流互感器是一种常见的电力测量设备，用于测量电流的大小和方向。

在使用电流互感器时，我们需要注意以下几个方面，以确保安全和准确的测量结果。

1. 安装位置选择：电流互感器的安装位置应选择在电力系统中电流较大的地方，以保证测量的准确性。

一般来说，电流互感器应安装在接近负载侧的位置，这样可以避免电流的分支和损耗。

2. 安装方式：电流互感器有多种安装方式，如直接插接式、固定式和开关式等。

在选择安装方式时，应根据实际情况和需求进行选择。

同时，在安装过程中，要确保互感器与被测电流的导线有良好的接触，以避免测量误差。

3. 额定电流选择：在选购电流互感器时，要根据实际需求选择适当的额定电流。

过小的额定电流会导致测量不准确，而过大的额定电流则会浪费资源。

因此，我们应根据被测电流的范围来选择合适的电流互感器。

4. 频率适应性：电流互感器的频率适应性是指互感器在不同频率下的测量精度。

一般来说，电流互感器的频率适应范围应符合被测电流的频率范围，以确保测量结果的准确性。

5. 额定负荷：电流互感器的额定负荷是指互感器能够承受的最大负荷电流。

在使用电流互感器时，要确保被测电流不超过互感器的额定负荷，以避免互感器过载损坏。

6. 绝缘性能：电流互感器应具备良好的绝缘性能，以避免因绝缘损坏而导致测量误差或安全事故。

在使用过程中，要定期检查互感器的绝缘状态，并及时处理发现的问题。

7. 防护等级：电流互感器应具备一定的防护等级，以保护其内部结构不受外界环境的影响。

在选择电流互感器时，要根据实际使用环境和要求选择相应的防护等级，以确保互感器的正常工作。

8. 温升：电流互感器在长时间工作过程中会产生一定的温升。

要根据互感器的温升特性选择合适的工作方式和使用条件，以确保互感器的安全运行和测量的准确性。

9. 校验和维护：定期对电流互感器进行校验和维护是确保测量准确性的重要手段。

在校验过程中，可以使用标准电流源对互感器进行比较校验，以发现并修正测量误差。

电压互感器和电流互感器的作用区别及其使用注意事项

电压互感器和电流互感器的作用区别及其使用注意事项
1.电压互感器：
⑴电压互感器的一次绕组绕组匝数很多，并联于待测电路两端；二次绕组绕组匝数较少，与电压表及电度表、功率表、继电器的电压线圈并联。

用于将高电压变换成低电压。

⑵电压互感器的电压关系：
通常电压互感器二次绕组额定电压设计成标准值100V。

⑶电压互感器使用注意事项
①电压互感器的二次绕组不允许短路。

因为一旦发生短路，二次绕组将产生一个很大的电流，导致一次绕组电流随之激增，由此将烧坏互感器的绕组。

②电压互感器的二次绕组应当可靠接地。

③电压互感器的二次绕组阻抗不得小于规定值，以减小误差。

2.电流互感器：
⑴一次绕组绕组线径较粗，匝数很少，与被测电路负载串联；二次绕组绕组线径较细，匝数很多，与电流表串联。

用于将大电流变换为小电流，用低量程的电流表测量大电流。

⑵电流互感器的电流关系：
通常电流互感器二次绕组额定电流设计成标准值<?xml:namespace prefix = st1 />5A。

⑶电流互感器使用注意事项
①电流互感器的二次绕组不允许开路。

因其一次绕组电流是由被测电路决定的。

正常运行时二次绕组相当于短路，具有强烈的去磁作用，所以铁芯中工作主磁通所需的励磁电流相应很小。

若二次绕组开路，一次绕组电流全部成为励磁电流而导致铁芯中工作磁通剧增，致铁芯严重饱和过热而烧损，同时因二次绕组绕组匝数很多，又会感应出危险的高电压，危及操作人员和测量设备的安全。

②电流互感器的二次绕组应当可靠接地。

电流互感器-电压互感器结构原理和使用注意事项

电流互感器/电压互感器的结构原理和使用注意事项通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。

电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。

一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。

PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。

一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。

电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。

在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。

2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。

CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。

电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。

根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。

二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。

电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。

而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。

电流互感器和电压互感器的正确使用指南

电流互感器和电压互感器的正确使用指南电流互感器的正确使用(1)根据被测电流的大小选择电流互感器的额定电流比，也就是要使电流互感器的初级额定电流大于被测电流。

这是在选择电流互感器中最需要注意的一点。

此外要注意电流互感器的额定电压大小，选择时要与使用它的线路电压相适应。

(2)与电流互感器配套使用的交流电流表应选5安的量程。

通常与电流互感器配套用的此式电流表的刻度是按电流互感器的初级线圈额定电流标度的。

这样的电流表标明了应该配用的电流互感器的额定变流比，在选用这种电流表时，就一定要和相应的电流互感器配套使用。

(3)注意使测量仪表所消耗的功率不要超过电流互感器的额定容量。

(4)电流互感器的初级串联接入被测电路，而它的次级则与测旦仪表连接。

(5)电流互感器次级和铁芯都要可靠地接地。

(6)电流互感器次级绝对不容许开路。

电压互感器的正确使用(1)在选择互感器时，主要根据被测电压的高低选择电压互感器的额定变压比，也就是应该使所选用的电压互感器初级线圈的额定电压大于被测电压。

(2)与电压互感器配套使用的测量仪表一殷应选100 伏的交流电压表。

为了读数方便起见，通常盘式电压表是按所选用电压互感器的初级线圈额定电压刻度的，而在此仪表上标明了所需配用的电压互感器规格。

因此我们选用这种电压表时就一定要选用相应的电压互感器来配套使用。

(3)测量仪表所消耗的功率不要超过电压互感器的额定容量，否则将使互感器误差加大。

(4)电压互感器的初级线圈与被测电压的电路并联，而它的次级线圈则与测量仪表联接。

(5)电压互感器的初级线圈和次级线圈都要按保险丝，以防止意外的短路事故。

电压互感器的次级线圈是不容许短路的，否则互感器将因过热而烧坏。

(6)电压互感器的次级线圈、铁芯和外壳都要可靠地接地，这样，即使在绕组绝缘损纠;时，次级线圈一方对地的电压也不会升高，以前保人身和设备安全。

简述使用电流互感器时的注意点

电流互感器的注意点1. 电流互感器的原理为了深入了解使用电流互感器时的注意点，首先需要了解电流互感器的原理。

电流互感器是一种用来非接触性地测量电流的设备，通常由一个主线圈和一个次级线圈组成。

主线圈将电流引入，而次级线圈则测量与主线圈中电流成比例的电流。

通过测量次级线圈中的电流，可以得到主线圈中的电流值。

2. 使用电流互感器时的注意点2.1 适应不同的应用场景电流互感器广泛应用于各种领域，例如电力系统、工业自动化和电动车充电桩等。

不同的应用场景对电流互感器的性能要求有所不同，因此在选择和使用电流互感器时需要考虑以下因素：•电流互感器的额定电流范围：要确保所选的电流互感器的额定电流能够满足实际应用中的需求，以避免过流或欠流的情况发生。

•频率响应：不同的应用场景可能涉及不同的频率范围，因此要选择能够适应实际应用需求的电流互感器。

•准确度要求：在某些应用场景中，需要高精度的电流测量结果，因此要根据具体需求选择准确度较高的电流互感器。

2.2 安装和使用注意事项使用电流互感器时需要注意以下事项，以确保正确安装和使用：•安装位置：电流互感器应该安装在主回路上，并且线圈应该被尽可能地包围在被测电流的路径周围，以确保最准确的测量结果。

此外，要避免安装在电流过大的地方，以免对电流互感器造成损坏。

•接线方法：正确的接线方法是确保测量结果准确的关键。

一般来说，主回路的电流通过主线圈，而次级线圈上产生的电流则与主回路中的电流成比例。

因此，在安装和接线时要注意主线圈和次级线圈的正负极性。

•输出信号处理：电流互感器的次级线圈输出的是交流电流信号，为了方便使用，需要将其转换为直流电流或数字信号进行处理。

因此，在测量电流之前，需要对输出信号进行适当的处理和放大。

•温度补偿：电流互感器的性能可能会受到环境温度的影响，因此在使用时需要考虑温度补偿措施，以确保测量结果的准确性。

2.3 安全注意事项在使用电流互感器时，需要注意以下安全事项，以确保人员和设备的安全：•高压防护：电流互感器通常在高压环境下工作，因此需要采取相应的保护措施，以防止高压电流对人员和设备造成伤害。

电流互感器的安装使用及接线检查范本（2篇）

电流互感器的安装使用及接线检查范本一、电流互感器的安装使用1. 安装位置选择电流互感器的安装位置选择应考虑以下因素：(1) 电流互感器应安装在电流变送器附近，以便方便进行接线。

(2) 避免长时间暴露在阳光直射下。

若无法避免，应选择耐候性好的电流互感器。

(3) 要避免安装在易受冲击或振动的位置，以免损害电流互感器的精度和可靠性。

(4) 确保电流互感器安装时方向正确，应遵循产品说明书或相关标准。

(5) 要根据电流互感器的额定容量选择合适的安装位置，并确保其能够无妨碍地通风散热。

2. 安装注意事项(1) 在安装电流互感器之前，必须切断电流回路供电。

在接线检查完毕后，方可通电操作。

(2) 使用电流互感器时，应提前做好接地措施，以确保人身安全。

(3) 进行接线时，应根据电流互感器的接线图正确连接，确保接线的可靠性和正确性。

(4) 在接线检查过程中，应仔细检查接线螺母是否紧固，接线端子是否松动或接触不良，以免影响电流互感器的工作性能。

二、电流互感器的接线检查范本1. 检查前准备(1) 首先，确保电流互感器与变送器之间的连接线良好连接，并处于正常工作状态。

(2) 其次，确认电流互感器和其他电气设备的接线端子是否紧固。

如有锈蚀或松动现象，应及时清理和修复。

(3) 确认电流互感器接线端子的标识是否清晰可辨，以便正确接线和检查。

2. 接线检查步骤(1) 检查电源接线：将电流互感器的电源线与电源端子相连，确保接触良好。

(2) 检查变送器接线：将电流互感器的输出信号线与变送器的输入端子相连，确保接触牢固。

(3) 检查设备接线：将变送器的输出信号线与显示仪表或控制系统的输入端子相连，确保接线正确。

3. 接线检查注意事项(1) 在进行接线检查之前，务必切断电源，以免发生电击事故。

(2) 接线检查时应仔细观察接线端子的状态，如发现松动、脱落、氧化等异常情况，应及时处理。

(3) 检查完毕后，应按照正确的顺序通电，并观察电流互感器及其连接设备的工作状态是否正常。

电流互感器的使用注意事项

电流互感器的使用注意事项
电流互感器是一种测量交流电路中电流的设备。

它主要被用于系统保护、监控以及测量系统性能等方面。

使用电流互感器需要注意以下几点
1.使用之前必须检查电路配合的电压等级是否匹配。

如果不匹配，可能会造成设备损坏，甚至电解突破的危险。

2.在使用电流互感器时，必须确保其正确安装和接地。

否则，可能会导致测量不准确，甚至危及人安全。

3.电流互感器必须定期检查、校准和维护，以确保其准确度和可靠性。

建议至少每年检查一次，根据实际情况还可以进行更频繁的检查。

4.电流互感器应在干燥的处所存放，长期不使用时，应放置在合适的库房，防止受潮生锈各类问题。

5.在进行电流互感器维护和检修时，必须注意使用专业工具和设备，并严格按照安全操作规程进行操作。

否则，可能会对设备造成损坏，甚至对人身安全造成危害。

6.在使用电流互感器时，必须遵守国家和地方的安全规定以及技术要求。

任何不合理或危险的操作都应被避免。

总之，电流互感器在使用之前，必须有统一规范化的检查、校准和保养程序，以确保其稳定、精确的性能和安全的使用。

同时，在使用电流互感器时，必须按照安全操作规程进行操作，如有任何不适或情况异常，应立即停止使用，并及时找到问题所在进行处理。

电流互感器使用注意事项

电流互感器使用注意事项电流互感器是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。

电流互感器是由闭合的铁心和绕组组成。

下面变宝网小编为大家介绍下电流互感器使用注意事项。

使用原则1）电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载串联2）按被测电流大小，选择合适的变比，否则误差将增大。

同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故3）二次侧绝对不允许开路，因一旦开路，一次侧电流I1全部成为磁化电流，引起φm和E2骤增，造成铁心过度饱和磁化，发热严重乃至烧毁线圈；同时，磁路过度饱和磁化后，使误差增大。

电流互感器在正常工作时，二次侧与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，二次侧近似于短路。

CT二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势的。

若突然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通呈现严重饱和的平顶波，因此二次侧绕组将在磁通过零时感应出很高的尖顶波，其值可达到数千甚至上万伏，危及工作人员的安全及仪表的绝缘性能。

另外，二次侧开路使二次侧电压达几百伏，一旦触及将造成触电事故。

因此，电流互感器二次侧都备有短路开关，防止二次侧开路。

在使用过程中，二次侧一旦开路应马上撤掉电路负载，然后，再停电处理。

一切处理好后方可再用。

4）为了满足测量仪表、继电保护、断路器失灵判断和故障滤波等装置的需要，在发电机、变压器、出线、母线分段断路器、母线断路器、旁路断路器等回路中均设2～8个二次绕阻的电流互感器。

5）对于保护用电流互感器的装设地点应按尽量消除主保护装置的不保护区来设置。

例如：若有两组电流互感器，且位置允许时，应设在断路器两侧，使断路器处于交叉保护范围之中6）为了防止支柱式电流互感器套管闪络造成母线故障，电流互感器通常布置在断路器的出线或变压器侧7）为了减轻发电机内部故障时的损伤，用于自动调节励磁装置的电流互感器应布置在发电机定子绕组的出线侧。

使用电流互感器注意事项

使用电流互感器注意事项
(1)电流互感器的一次绕组的接线端子应和被测电路内的负载串接，电流表串接于二次绕组的接线端子上。

(2)应按被测电流的大小选择合适的变比，否则误差会增加。

(3)二次绕组肯定不允许开路，否则会由于铁心过度饱和磁化引起铁心发热，烧毁线圈。

同时，磁路过度磁化，会使误差增大。

且二次绕组开路时还将产生很高的感应电动势（高达几百伏），简单造成触电事故。

因此，电流互感器的二次绕组端装有短路开关，以防止开路。

(4)二次绕组端必需接地。

(5)二次绕组端的负载阻抗，不应超过规定值，以削减误差。

通常在电流互感器的铭牌上已给出额定容量，则可由公式求出二次侧的允许阻抗值。

例：电流互感器二次侧容量。

1。
