核电站数字化仪控系统(DCS)介绍
目前已经在电力、石油、化工、制药、冶金、建材等众多行业得到了广泛的应用，特别是 电力、石化这样的行业。
• 我国发电厂仪控专业发展的历程基本分为三个阶段：
– 发电厂热工控制（简称“热控”） – 发电厂热工自动化（简称“热自”） – 发电厂综合自动化（数字化、信息化阶段）
• Westinghouse：WDPF
系统构成及特点
• 局域网络
• 多功能现场控制站
• 增强型操作站
• 系统管理站
• 主计算机 • 网络连接器 • 引入LAN作为系统骨干 • 摆脱仪表，靠近计算机
• 增加顺序控制、逻辑控制 • 可以实现优化控制和管理功能
• 显示技术得到提高，出现光标操 作
第三代：1987－ （扩展期） 典型DCS系统 • Foxboro：I/A Serise • Honeywell：TDC-3000UCN • Yokogawa：Centum-XL，µXL • Bailey：INFI 90
➢ FCS－Fieldbus Control System
第六页，共39页。
1.2 DCS的发展历史
第一代：1975～1980 （初创期） 典型DCS系统：
• Honeywell：TDC-2000
• Yokogawa：Yawpark • Foxboro：Spectrum • Bailey：Network 90 • Kent：P4000 • Siemens：Teleperm M • Toshiba：TOSDIC 系统构成与特点：
✓ 红沿河、宁德、阳江、防城港等CPR1000系列核电项目也全部采用数字化仪控系统（安全级
DCS采用三菱MELTAC平台，非安全级DCS采用和利时公司的HOLLiAS平台）。 ✓ 在建三代EPR和AP1000核电站也将全部采用数字化仪控系统。

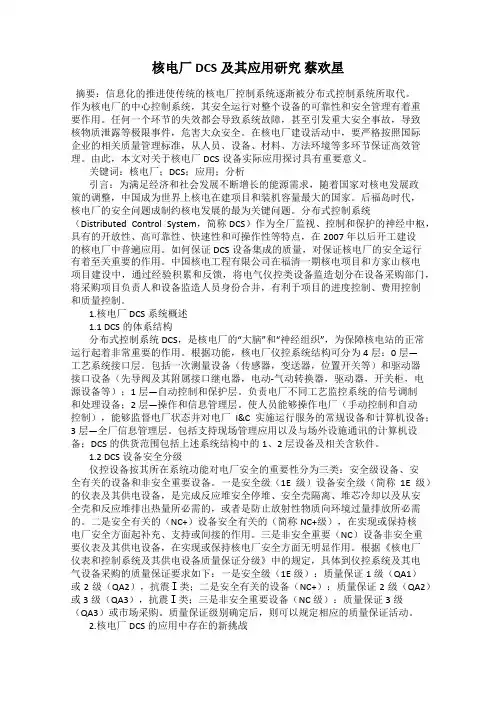

核电厂DCS及其应用研究 蔡欢星
核电厂DCS及其应用研究蔡欢星摘要：信息化的推进使传统的核电厂控制系统逐渐被分布式控制系统所取代。
作为核电厂的中心控制系统，其安全运行对整个设备的可靠性和安全管理有着重要作用。
任何一个环节的失效都会导致系统故障，甚至引发重大安全事故，导致核物质泄露等极限事件，危害大众安全。
在核电厂建设活动中，要严格按照国际企业的相关质量管理标准，从人员、设备、材料、方法环境等多环节保证高效管理。
由此，本文对关于核电厂DCS设备实际应用探讨具有重要意义。
关键词：核电厂；DCS；应用；分析引言：为满足经济和社会发展不断增长的能源需求，随着国家对核电发展政策的调整，中国成为世界上核电在建项目和装机容量最大的国家。
后福岛时代，核电厂的安全问题成制约核电发展的最为关键问题。
分布式控制系统（Distributed Control System，简称DCS）作为全厂监视、控制和保护的神经中枢，具有的开放性、高可靠性、快速性和可操作性等特点，在2007年以后开工建设的核电厂中普遍应用。
如何保证DCS设备集成的质量，对保证核电厂的安全运行有着至关重要的作用。
中国核电工程有限公司在福清一期核电项目和方家山核电项目建设中，通过经验积累和反馈，将电气仪控类设备监造划分在设备采购部门，将采购项目负责人和设备监造人员身份合并，有利于项目的进度控制、费用控制和质量控制。
1.核电厂DCS系统概述1.1 DCS的体系结构分布式控制系统DCS，是核电厂的“大脑”和“神经组织”，为保障核电站的正常运行起着非常重要的作用。
根据功能，核电厂仪控系统结构可分为4层：0层—工艺系统接口层。
包括一次测量设备（传感器，变送器，位置开关等）和驱动器接口设备（先导阀及其附属接口继电器，电动-气动转换器，驱动器，开关柜，电源设备等）；1层—自动控制和保护层。
负责电厂不同工艺监控系统的信号调制和处理设备；2层—操作和信息管理层。
使人员能够操作电厂（手动控制和自动控制），能够监督电厂状态并对电厂I&C实施运行服务的常规设备和计算机设备；3层—全厂信息管理层。
核电DCS系统方案
核电DCS系统方案1. 引言核电站的运行对系统的稳定性和安全性有着极高的要求。
核电DCS （Distributed Control System）系统作为核电站的控制中枢，起着重要的作用。
本文将介绍核电DCS系统的概念、架构和关键设计要点。
2. 核电DCS系统概述DCS系统是一种分布式的控制系统，通常由多个控制单元（控制节点）组成。
核电DCS系统主要用于监测和控制核电站的各个子系统，包括发电机组、输电系统、安全保护系统等。
核电DCS系统需要具备以下特点：•高可靠性：核电站是高风险的工业场所，系统故障可能导致严重的后果。
DCS系统需要具备高度可靠性，能够及时发现故障并进行故障隔离。
•实时性：核电站的运行需要实时监测和控制，DCS系统需要具备快速响应的能力。
•安全性：核电站的安全是首要考虑的因素，DCS系统需要具备强大的安全保护机制，保护系统免受恶意攻击和非授权访问。
3. 核电DCS系统架构核电DCS系统通常采用三层架构，包括采集层、控制层和操作层。
3.1 采集层采集层负责采集核电站各个子系统的数据，并将数据传输到控制层。
采集层通常包括传感器、仪表和数据采集模块等设备。
3.2 控制层控制层是核电DCS系统的核心部分，负责对采集的数据进行处理和控制。
控制层通常由多个控制节点组成，每个控制节点负责监测和控制特定的子系统。
控制层还包括数据存储和通信模块。
3.3 操作层操作层负责人机交互，提供给操作员进行监控和控制的界面。
操作层通常包括显示屏、操作台和控制软件等设备。
4. 核电DCS系统设计要点4.1 可靠性设计为保证核电DCS系统的可靠性，可以采取如下措施：•引入冗余系统：通过将系统划分为多个模块，采用冗余设计以提高系统的可用性。
当某个模块发生故障时，其他模块可以继续工作。
•完善故障检测与隔离机制：系统需要具备自动故障检测和隔离能力，能够及时发现故障并进行相应的措施。
4.2 实时性设计核电DCS系统需要具备快速响应的能力，可以采取以下策略来实现：•优化数据传输和处理：合理设计数据传输和处理的算法，减小数据传输和处理的时间延迟。

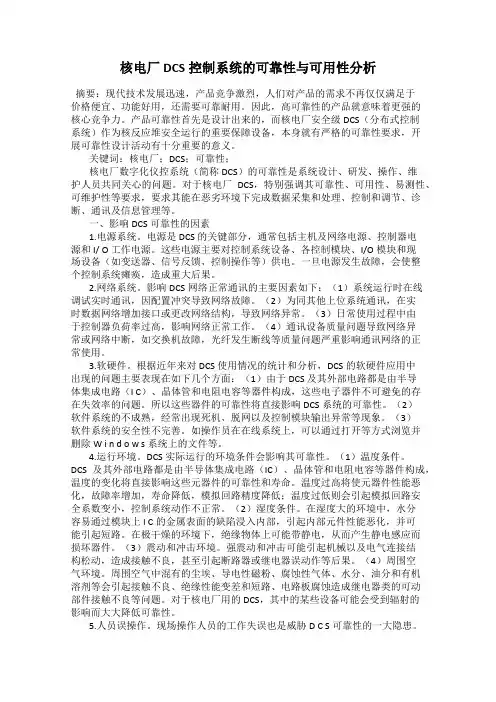

核电厂DCS控制系统的可靠性与可用性分析
核电厂DCS控制系统的可靠性与可用性分析摘要：现代技术发展迅速，产品竞争激烈，人们对产品的需求不再仅仅满足于价格便宜、功能好用，还需要可靠耐用。
因此，高可靠性的产品就意味着更强的核心竞争力。
产品可靠性首先是设计出来的，而核电厂安全级DCS（分布式控制系统）作为核反应堆安全运行的重要保障设备，本身就有严格的可靠性要求，开展可靠性设计活动有十分重要的意义。
关键词：核电厂；DCS；可靠性；核电厂数字化仪控系统（简称DCS）的可靠性是系统设计、研发、操作、维护人员共同关心的问题。
对于核电厂DCS，特别强调其可靠性、可用性、易测性、可维护性等要求，要求其能在恶劣环境下完成数据采集和处理、控制和调节、诊断、通讯及信息管理等。
一、影响DCS可靠性的因素1.电源系统。
电源是 DCS 的关键部分，通常包括主机及网络电源、控制器电源和 I/ O 工作电源。
这些电源主要对控制系统设备、各控制模块、I/O模块和现场设备（如变送器、信号反馈、控制操作等）供电。
一旦电源发生故障，会使整个控制系统瘫痪，造成重大后果。
2.网络系统。
影响DCS网络正常通讯的主要因素如下：（1）系统运行时在线调试实时通讯，因配置冲突导致网络故障。
（2）为同其他上位系统通讯，在实时数据网络增加接口或更改网络结构，导致网络异常。
（3）日常使用过程中由于控制器负荷率过高，影响网络正常工作。
（4）通讯设备质量问题导致网络异常或网络中断，如交换机故障，光纤发生断线等质量问题严重影响通讯网络的正常使用。
3.软硬件。
根据近年来对 DCS 使用情况的统计和分析，DCS的软硬件应用中出现的问题主要表现在如下几个方面：（1）由于DCS 及其外部电路都是由半导体集成电路（I C）、晶体管和电阻电容等器件构成，这些电子器件不可避免的存在失效率的问题。
所以这些器件的可靠性将直接影响DCS系统的可靠性。
（2）软件系统的不成熟，经常出现死机、脱网以及控制模块输出异常等现象。
（3）软件系统的安全性不完善。

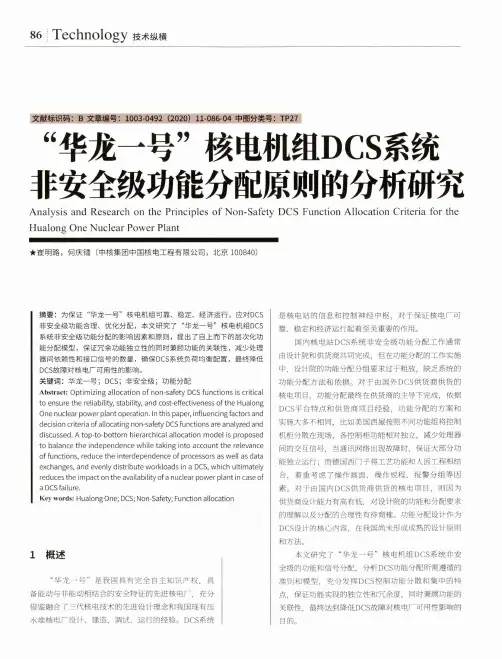

“华龙一号”核电机组DCS系统非安全级功能分配原则的分析研究
文献标识码：B文章编号：1003-0492 (2020) 11-086-04中图分类号：TP27“华龙一号”核电机组D CS系统 非安全级功能分配原则的分析研究A n a ly sis and Research on the P rin cip le s o f N on-Safety D C S Function A llo c a tio n C riteria for the H ualong One N u clear Pow er Plant★崔明路，何庆镭（中核集团中国核电工程有限公司，北京100840)摘要：为保证“华龙一号”核电机组可靠、稳定、经济运行，应对D C S 非安全级功能合理、优化分配，本文研究了“华龙一号”核电机组D C S 系统非安全级功能分配的影响因素和原则，提出了自上而下的层次化功 能分配模型，保证冗余功能独立性的同时兼顾功能的关联性，减少处理 器间依赖性和接口信号的数量，确保DCS系统负荷均衡配置，最终降低 DCS故障对核电厂可用性的影响。
关键词：华龙一号；DCS;非安全级；功能分配Abstract：Optimizing allocation of non-safety D C S functions is critical to ensure the reliability,stability,and cost-effectiveness of the Hualong One nuclear power plant operation.In this paper,influencing factors and decision criteria of allocating non-safety D C S functions are analyzed and discussed.A top-to-bottom hierarchical allocation model is proposed to balance the independence while taking into account the relevance of functions,reduce the interdependence of processors as well as data exchanges,and evenly distribute workloads in a D C S,which ultimately reduces the impact on the availability of a nuclear power plant in case ofa D C S failure.Key words：Hualong One;D C S;Non-Safety;Function allocation1概述“华龙一号”是我国具有完全自主知识产权，具备能动与非能动相结合的安全特征的先进核电厂，充分借鉴融合了三代核电技术的先进设计理念和我国现有压水堆核电厂设计、建造、调试、运行的经验。
DCS系统在电力行业中的应用及其改进方向
DCS系统在电力行业中的应用及其改进方向随着科技的不断发展，DCS系统（分散控制系统）在电力行业中的应用日益广泛。
DCS系统是一种基于计算机技术的自动化控制系统，它可以实现对电力设备的监控、操作和控制，提高电力系统的稳定性、安全性和可靠性。
本文将就DCS系统在电力行业中的应用及其改进方向进行探讨。
一、DCS系统在电力行业中的应用1. 火电厂火电厂是电力行业中最常见的发电方式之一，也是DCS系统广泛应用的领域之一。
DCS系统可以实时监测火力发电设备的运行状态，包括锅炉、汽轮机、发电机等，及时预警并解决潜在问题，提高发电效率和安全性。
此外，DCS系统还可以对燃煤和燃气进行优化调控，减少能源消耗和污染排放。
2. 水电厂水电厂是利用水资源进行发电的一种方式，也是DCS系统应用的重要领域之一。
DCS系统可以实现对水电站的水位、流量、温度等参数进行实时监测和控制，并精确计算出最佳发电量。
通过DCS系统，水电厂可以提高水轮机的效率、减少对环境的影响，并实现装置的可靠运行。
3. 核电厂核电厂是一种以核能为主要能源进行发电的厂址，也是DCS系统应用的重点领域之一。
DCS系统在核电厂中可以实现对核反应堆的自动化控制、辐射监测、事故预警等功能。
通过DCS系统，核电厂可以及时、准确地对反应堆进行监控和调节，确保核电站的稳定和安全运行。
4. 新能源发电随着新能源的发展，风电、光伏等新能源发电已成为电力行业的重要组成部分。
DCS系统在新能源发电中可以实现对风机、逆变器、太阳能组件等设备的监控和控制，确保新能源发电系统的高效运行。
二、DCS系统在电力行业中的改进方向1. 数据采集与处理能力的提升随着电力行业的快速发展，电力系统中的数据量也在不断增加。
因此，DCS系统需要提升数据采集和处理的能力，实现对更多数据的有效收集和处理。
通过引入高效的算法和技术，可以实现对海量数据的实时监测和分析，更有效地提升电力系统的运行效率。
2. 安全性和可靠性的提高电力系统的安全性和可靠性对于保障供电的稳定至关重要。
DCS系统在发电厂运行中的作用
DCS系统在发电厂运行中的作用发电厂作为能源供应的重要环节，其稳定高效的运行对保障国家经济发展和人民生活至关重要。
为了实现对发电厂运行管理的精细化控制，提高运行效率和安全性，DCS（Distributed Control System，分布式控制系统）被广泛应用于发电厂的运行中。
本文将对DCS系统在发电厂运行中的作用进行探讨。
一、引言随着科技的不断进步，发电厂的运行模式和要求日益多样化和复杂化。
传统的中央控制系统已经无法满足对发电厂运行的实时监控、数据采集、控制指令下发等要求，因此DCS系统应运而生。
DCS系统通过将控制点分布在各个环节，实现了系统的分布式控制和集中管理，大大提高了发电厂运行的效率和可靠性。
二、DCS系统的基本架构DCS系统主要由上位机、下位机、通信网络以及相关的传感器和执行器组成。
上位机作为DCS系统的核心，负责数据采集、参数监测、故障诊断和控制指令下发等功能，通常采用高性能的工作站。
下位机是将上位机发出的控制指令通过通信网络传递到各个执行器上的控制设备，如PLC（Programmable Logic Controller，可编程逻辑控制器）等。
通信网络是连接上位机和下位机的纽带，确保数据的及时传递和交换。
三、DCS系统在发电厂运行中的作用1. 实时监控与远程操作DCS系统通过连接各种传感器和测量仪器，实时监测发电厂的温度、压力、流量等各项关键参数，将数据传输到上位机，实现对整个发电厂运行状态的实时监控。
运行人员可以通过上位机远程查看各个设备的状态，并进行必要的操作和调整，以保证发电厂运行在安全且高效的状态。
2. 高效控制与调度DCS系统的优势之一是能够实现对发电厂进行精细化控制和调度。
通过上位机下发控制指令，DCS系统可以自动对发电机组、锅炉、燃煤系统等进行调节，保持运行在最佳状态。
同时，DCS系统还能根据负荷需求进行智能调度，确保发电厂在不同负荷情况下的供电稳定性和高效性。
某核电厂DCS(IA)系统概述
某核电厂DCS（IA）系统概述发表时间：2018-05-29T17:03:06.983Z 来源：《基层建设》2018年第7期作者：张俊龙[导读] 摘要：本文主要论述了某核电厂DCS（IA）的软硬件结构，并简单介绍了IA系统中重要设备的作用、功能和特点。
同时说明了IA系统和其他系统的外部接口、IA系统和1E tricon系统信号处理过程等。
中国核电工程有限公司华东分公司浙江嘉兴 314300 摘要：本文主要论述了某核电厂DCS（IA）的软硬件结构，并简单介绍了IA系统中重要设备的作用、功能和特点。
同时说明了IA系统和其他系统的外部接口、IA系统和1E tricon系统信号处理过程等。
关键词：IA DCS系统；核电厂；FBM；Mesh网1 某核电厂DCS现状某核电厂一层DCS用的是INVENSYS公司的IA平台（NC/NC+）和tricon（1E）平台，其中DAS和ATWT是依据IA平台搭建的。
DCS二层有Atos和TCN共同完成，TCN负责画面，Atos负责画面组态。
一二层有API服务器连接。
本文主要论述IA平台。
2 硬件一层IA DCS 设备有IO机柜、gateway机柜、服务器机柜、DAS机柜、Mesh网交换机及一层工作站等。
2.1 DCS控制机柜IA控制柜按安全级别可分为NC及NC+机柜，全部采用G12套装，控制柜尺寸800×800×2000。
内部控制器使用FCP270，IO卡件使用FBM200系列，内部供电采用冗余的电源模块，有220V AC、48V DC、24V DC三种类型，FBM及FCP采用24V DC供电。
前后柜门各装有一个报警指示灯，在以下三种情况下，报警灯会亮：a.机柜门开。
不管机柜正面门开还是机柜背面门开，两个指示灯都会亮。
b.机柜温度高。
在每个机柜内设有温度传感器，温度设定值在0～60℃可调，若机柜环境温度高于设定值，便会触发机柜报警。
因此，保持机柜内温度在可接受范围内，是机柜正常、长期可靠工作的重要条件之一。
DCS在核电厂中的应用
DCS在核电厂中的应用随着时代经济的快速发展，人类越来越重视环境的安全和自身生命财产上的安全，就目前而言，核电厂在实际的发展过程中，其潜在的安全隐患不仅仅对环境造成了极大的污染，同时在某种程度上为人类带来了极大的危害。
现如今，对于如何确保核电厂安全可靠的发展成为当今核能行业领域研究的热点之一。
而DCS作为一种新型的数字化控制系统，对电厂经济安全稳定性的运行有着实质性的保障。
本文首先对DCS的基本概念作了主要的分析说明，并对DCS在核电厂的应用情况作了主要的分析，进而阐述了DCS的类型以及其主要的特点，最后探讨总结了DCS在核电厂应用中需要注意的一些问题。
标签：：DCS；核电厂；应用21实际的今天，时代经济快速发展的同时推动了核电行业的蓬勃发展，进而扩大了核电厂的规模，与此同时，核电厂的安全稳定发展受到越来越多人的关注。
而DCS作为一种全新的数字化控制系统和分散控制系统，本着其先进性的技术特色，对核电厂的高效安全稳定发展有着深远意义的影响和必要性的保障。
因此本文对DCS在核电厂的应用进行探讨分析有一定的经济价值和现实意义。
一、DCS的基本概念所谓的DCS其实就是分散控制系统，同时也有着集散控制系统的统称，主要由过程控制级以及过程监控级共同组成的系统，并借助于通信网络系统，实现多级计算机系统功能的实现，并对计算机技术、通讯技术、显示技术以及控制技术进行综合。
DCS主要有着分散控制、集中操作、分级管理、组态方便以及配置灵活的基本思想。
一般来说，DCS不仅仅将危险分散、系统结构分散以及控制功能分散最大程度上实现，同时又有着较高的系统可靠性以及较为直观的控制界面和丰富的内容，DCS又有着十分便利的操作，常用于工业控制领域。
二、DCS在核电厂的应用情况DCS系统的组成往往与计算机技术的发展有着十分密切的联系，就核电厂的发电原理而言，主要是对反应堆可控方式的自持链式裂变反应的借助，并产生一定的热能，进而转化为合格的蒸汽，最后在蒸汽推动汽轮发电机的工作下，最终实现核电厂的发电。
火力发电厂DCS控制系统
火力发电厂DCS控制系统摘要：发电领域中，DCS系统应用较为广泛，在发电工作效率与故障控制方面起到了一定的基本作用。
该系统在发展过程中受到诸多因素的影响，出现了很多不足，因此为了能够降低这些不足和问题发生的几率，需要有针对性地采取有效措施，从而发挥其自身作用。
关键词：火力发电厂；DCS控制系统1.DCS相关概述1.1 DCS定义DCS是分布式控制系统的英文缩写，国内一般习惯称之为集散控制系统。
这种集散控制系统的运行控制过程以及功能的实现需要以多组计算机为依托，通过4C技术的应用，实现控制、操作、管理等全过程的自动化，有效减少了人工作业量，受到各行各业的青睐，推动了我国社会经济的工业化发展进程。
1.2 DCS控制系统的工作原理DCS是相对于集中式控制系统而言的一种新型计算机控制系统，是在集中式控制系统的基础上发展、演变而来的。
目前DCS系统包括三大部分：带I/O部件的控制器、通讯网络和人机接口。
操作站是DCS的重要组成部分，工程师站给控制器和操作站组态，历史站记录生产过程的历史数据，三者集中在一起使DCS系统通信功能增强，信息传输速度和吞吐量加快加大，为信息的综合管理提供了基础。
1.3 DCS控制系统应用优势1.3.1提升系统可靠性DCS系统通常是由信号控制，软件控制，硬件设备构成，通过采取有机控制模式进行离散环境的集中监管，从而对生产流程进行全面优化。
在此过程中，电路系统和相关硬件均能够实现全面控制，从而使多变量得到进一步优化，在某种情况下，单回路控制是DCS控制系统中不可或缺的一部分。
DCS控制系统应用过程中，在一定程度上改进信号传输形式，使用二进制数字信号代替传统的电子模型信号，在实现信号传输过程中，具有较为明显的优势。
不仅能够更为有效的抵抗外界干扰。
同时也在很大程度上提升信号传输精准度和传输质量，大大降低信号传输误差，确保实现更为准确的信号传输。
与此同时，DCS系统构架也随着传输信号的简洁化而简化，确保简化处理不必要线路及抗干扰器，大大提升DCS控制系统信号传输的可靠性和有效性。
阐述核电厂模拟机DCS仿真技术
阐述核电厂模拟机DCS仿真技术目前，我国核电站的发展堆型是以百万级大机组为主，无论是以M310为基础改进形成的二代半压水堆CPR1000及CP1000，还是直接引进了三代堆技术AP1000和EPR，这四种堆型在国内都有项目在实施，而且会成为我国一定时间内的主流堆型。
这些大机组的特点是都实施了数字化仪控系统，提高了机组生产的安全性和可靠性。
作为核电站的重要培训设施，数字化模拟机在操纵员的培训和取证考试以及真实DCS系统调试与优化方面发挥着十分重要的作用。
这样一来，如何从性能、成本等多方面因素综合考虑仿真方案开发数字化模拟机成为电站模拟机维护人员关注的重点。
1 DCS仿真的实现方式与常规硬盘台模拟机不同，数字化仪控模拟机（DCSFSS）设计开发时不仅要考虑电厂工艺系统的模拟，还要考虑DCS在全范围模拟机中的实现方案，目前核电站模拟机DCS仿真主要有三种形式：纯模拟（Simulation）、虚拟实物模拟（Emulation）、实物模拟（Stimulation）。
1.1 纯模拟（Simulation）纯模拟，使用模拟机开发环境下的建模技术来复现参考机组的系统或子系统。
被仿真的系统的性能和逼真度满足基于参考机组设计和运行数据而规定的功能和运行限定。
纯模拟仿真机的实现方式主要有两种：一种是由DCS仿真开发商使用仿真平台下的建模软件，根据真实机组DCS组态资料（I/O清册、控制逻辑以及HMI人机接口图形界面等）重新开发组态数据供模拟机使用，这一过程包括仿真DCS部件库的建立、控制逻辑程序的编制、图形界面的绘制及动态定义等几个步骤。
另一种是DCS仿真开发商利用成熟的工程翻译软件将真实机组DCS 的组态数据翻译成可供模拟机使用的数据后，再与工艺系统的仿真模型进行集成。
而前一种方式生成的仿真DCS软件其可逼真度相对较低，且前期开发时间较长，一般不建议考虑用该方式进行纯模拟DCS仿真机的开发。
1.2 实物模拟（Stimulation）实物模拟，在模拟机中使用电站的真实系统或子系统的真实硬件和软件来复现参考机组的相应系统或子系统。
核电DCS 行业报告
核电DCS 行业报告一、行业概况。
核电DCS（数字控制系统）是指在核电站中用于监测和控制核反应堆及其相关设备的数字化控制系统。
随着核电行业的发展，核电DCS系统在核电站中的应用越来越广泛，成为核电站安全、稳定、高效运行的重要保障。
二、市场需求。
随着全球能源需求的增长和对清洁能源的需求，核能作为一种清洁、高效的能源形式受到越来越多国家的重视和发展。
核电DCS作为核电站的核心控制系统，其市场需求也随之增长。
特别是在一些新兴核能国家，对核电DCS系统的需求更为迫切。
三、发展趋势。
1. 数字化与智能化，核电DCS系统将向数字化、智能化方向发展，通过引入先进的信息技术和人工智能技术，提高系统的自动化水平和智能化程度，提升核电站的安全性和运行效率。
2. 高可靠性与安全性，核电DCS系统的可靠性和安全性是其发展的重要方向，将采用更加严格的技术标准和安全措施，确保系统在各种极端情况下的稳定运行。
3. 网络化与互联互通，核电DCS系统将向网络化、互联互通方向发展，实现与其他核电站及能源系统的互联互通，提高核电站的整体运行效率和灵活性。
四、发展机遇。
1. 国际合作，随着全球核能发展的趋势，国际合作将为核电DCS系统的发展带来机遇，通过国际合作，可以引进先进技术和经验，提高国内核电DCS系统的水平。
2. 政策支持，一些国家对核能产业给予政策支持，包括核电DCS系统的研发和应用，这将为核电DCS系统的发展提供良好的政策环境和市场环境。
3. 技术创新，随着科技的不断进步，核电DCS系统的技术也在不断创新，新材料、新工艺、新技术的应用将为核电DCS系统的发展带来新的机遇。
五、发展挑战。
1. 安全风险，核电DCS系统的安全风险是其发展的重要挑战之一，需要加强系统的安全设计和安全管理，减少系统的安全隐患。
2. 技术壁垒，核电DCS系统的技术要求较高，技术壁垒较大，需要加强技术研发和人才培养，提高国内核电DCS系统的自主创新能力。
核电厂DCS对操纵员人因失误的影响分析及应对策略
核电厂 DCS对操纵员人因失误的影响分析及应对策略摘要：核电站数字化控制系统（DCS）是整个电厂的大脑，信息在这里聚合、命令从这里发出，随着DCS技术的发展，发生人因失误的模式也在逐渐发生变化。
通过分析DCS和主控室的特点，分析DCS对操纵员人因失误的影响，并提出相应的优化措施。
关键词：核电站DCS人因失误引言核电站是一个庞大复杂的系统，随着科技的发展，设备的可靠性不断提高，运行环境得到了较大的改善。
由于操纵人员在生理、心理、社会和精神等方面的特点，存在较大的可塑性和难控性，因此人因失误是造成核电厂可靠性下降的重要因素之一。
根据统计表明，商运机组日常偏差中，人因失误类偏差占到一半以上，也就是说，提高设备可靠性和降低人因失误是保证核电站安全可靠运行的重要举措。
数字化控制系统作为人机交互的重要工具，基于核电厂DCS的特点，对人因失误的机理及其可靠性的研究变得愈来愈重要。
1人因失误机理及分类人因失误是指人的行为的结果偏离了规定的目标，或超出了可接受的界限，并产生了不良影响。
它受诸多因素的影响，我们把人因失误的原因分为内因和外因。
外因指个人工作的环境，而内因包括个人的生理特征和心理特征。
有研究人员将人因失误的原因归结为过负荷、决策错误和人机学原因3个方面。
过负荷是指人在某种心理状态下的承受能力与负荷不相适应，包括身体的、生理的和心理的负荷，例如在节假日后第一天或者长时间工作未得到休息时发生人因失误的风险显著提高。
决策错误是指某些情况下，操纵人员选择冒险、不安全的处理方式，没有做到保守决策。
人机学原因主要包括两方面：当前的工作条件与他的技能不匹配，工作平台的设计使人易失误。
[1]为降低人员人因失误概率，核电厂倡导核安全文化，使用防人因失误工具，希望通过一系列措施杜绝人因。
DCS作为操纵员最常用、最重要的工作平台，通过对DCS的优化设计也是降低人因失误的重要方法。
2核电厂主控室及DCS的特点主控室有操纵员控制台4套，紧急操作台1套，后备盘1套及安装有8个大显示屏的大屏幕盘。
AP1000第三代核电站数字仪控系统DCS
AP1000第三代核电站数字仪控系统DCS第三代核电 2009-09-30 19:41 阅读36 评论0字号：大中小AP1000第三代核电站数字仪控系统DCS简介：1. AP1000 仪控系统是一个先进的分散式计算机控制系统(即DCS)。
它是在已获美国NRC 许可证的AP 600 基础上又作了一些改进与发展，主要体现在反应堆保护系统的设计上, AP600 采用的是西屋已很成熟的Eagle 系统, AP1000 则提供了二套方案，一套是沿用AP600 的Eagle 方案，另一套是在此基础上改进的Common Q 系统。
由于AP600 已获得许可证，所以Common Q 在很大程度上都维持了原AP600关于I&C系统的功能要求，以使二者在硬件和软件方面能最大限度地兼容。
2. DCS 系统设备可分为二大类：一为安全级设备（1E 级），执行反应堆保护、专设安全系统驱动等功能。
一为非安全级设备（非1E 级），执行电厂控制、数据采集、显示、记录以及多样性驱动系统等功能。
3. 90 年代中：西屋在WDPF 的基础上经改进成为现在的OVATION 系统，它在常规电厂及核电站非1E 级的仪控系统中得到相当广泛的应用。
对1E 级(核安全级)系统则又开发了COMMON Q 系统（是Ea gle 的改进）。
2000 年后( ADVANT+OVATION 系统) ：西屋的核电部份和美国另一家重要的PWR 核电供应商ABB/CE 公司先后加入了英国的BNFL公司，由于ABB/CE 也是一家在核电仪控方面能力相当强的公司，它早已取得NRC 的证书，特别是它的1E 级部分(ADVANT)包含有核级堆芯计算机，可以作DNBR 和LPD的在线计算与保护。
4. 应用公司系统应用说明西屋WDPF+EAGLE21 技术改造OVATION+ COMMON QABB/CE NUPLEX80+ADVANT 韩APR1400，美PLAO西屋+ABB OVATION+ ADVANT西门子TXP+TXS田湾核电站EDF/FRA N4 N4电站FANP TXP+TXS （FANP是FRA和西门子联合公司）。
核电站安全级DCS系统及软件安全分析
核电站安全级 DCS系统及软件安全分析摘要：对于核电站安全级DCS系统来说，除了要监视并控制保护系统工艺参数符合运行要求之外，还要避免安全级DCS系统自身故障导致的保护系统降级或者跳堆。
在核电站的运行水平方面，在保证安全性要求的前提下，系统修复所用的时间越少，则运行经济性越好。
核电站的日常运行维护主要由预防性维护和纠正性维修组成，对于保护系统而言，预防性维护主要包括：机柜报警巡检、保护系统周期试验和数据备份；纠正性维修主要包括硬件故障的应急处理和软件组态修改，将危害和风险消除或控制在可接受范围内，确保核电站安全稳定运行。
关键词：核电站；安全级DCS系统；安全级应用软件；危害分析核电站数字化控制系统是保障核电厂安全运行的核心，尤其是安全级DCS。
结合目前核电站安全级DCS的工程实践，为了提高安全级DCS软件的安全性，根据IEEE1012等相关标准的要求，对安全级DCS应用软件的开发过程进行验证和确认（V&V）活动，对应用软件开发过程中的危险进行分析。
1DCS系统故障1.1故障类型分析根据HAF-102中有关假设始发事件的描述，在核电站运行中需要考虑的故障类型取决于所涉及的系统和部件的类型。
对于DCS系统来说，其故障一般有如下形式：卡件输入/输出异常、信号测量误差大于允许范围、设备装置故障、通讯故障或上述形式的组合。
在数字化反应堆保护系统中，主要的故障类型有：①信号故障：它是故障表征的最小单元（如测量的输入信号或逻辑运算后的输出信号等）；②高级故障：包括硬件模块、计算机设备或数据信息的故障。
这类故障可能会产生多个信号故障。
在进行故障分析时，需要将信号故障和高级故障区分开。
对上述DCS系统故障进行分析，除了考虑故障的产生原因、表现形式之外，还考虑相应的检测方法和标识方式等。
1.2故障级别定义对于同种硬件设备来说，不同情况的故障会给控制系统造成不同影响程度的后果；相反，对于使控制系统无法正常运行的原因，又可能是由不同的设备故障触发的。
论核电DCS系统中一二层接口及实现方案
论核电DCS系统中一二层接口及实现方案摘要：该文以方家山福清核电站为背景，介绍了核电站DCS系统的基本架构和功能。
重点介绍了用于连接一层和二层不同系统平台的一二层接口的基本原理以及实现方式，对现有测试阶段的一二层接口性能进行了分析。
关键词：核电DCS；一二层接口1．核电DCS系统简介根据核电站仪控设备实现的功能要求，电站仪控系统划分为四个处理层：零层--I/O层，过程仪表层；一层--过程控制层；二层--操作监视层；三层--高级应用（信息管理）层[1]。
本文所讨论的DCS系统主要指一层及二层的仪控设备。
福清1-4号机组和方家山2台机组所使用的一层自动化系统均由INVENSYS提供的I/A及Tricon系列设备组成。
NC/NC+（非安全级）的系统由I/A系列设备组成，1E（安全级）的系统由Tricon设备组成。
自动化系统根据预先组态并定义的控制规律，自动执行测量数据采集，开环及闭环控制功能，传递结果命令到执行设备，其保护功能在电站故障状态下，自动采取措施，把电站带入安全可控状态。
一层系统的特点：1.可冗余配置的高可能性。
2.高性能的I/O处理模块。
3.内部高度集成，确保快速和详细的故障分析功能。
二层的人机界面系统由ATOS提供的ADACS_N（Advanced Data Acquisition & Control System）产品来实现整个电站的过程控制。
核电DCS系统中的人机界面软件主要是操作员站实时显示核电厂电力生产的工艺流程图，报警，规程等信息以便操作员实时监视机组的运行状况从而做出正确的决策。
二层系统的特点：1.提供清晰和易于理解的流程图；2.基于图形和窗口界面的人机接口。
3.使用在电厂项目的可视化图符。
4.提供用于运行指导的信息。
5.支持大屏显示。
6.具有强大的事件查询，事故分析能力。
2.一二层接口架构由于一层和二层的设备由不同供应商提供，其具有不同的操作平台和运行环境，如何确保一二层之间实现快速、安全、有效的数据传递成为一二层接口设计的核心。
核电DCS二层分析
核电DCS二层分析摘要：影响非安全级DCS一层控制器负荷主要有三个方面：1.DCS厂家根据设计院的输入进行I/O分配，确定所需的卡件类型和数量。
2.将转换设计院的逻辑图和模拟图转化为自身软件可以识别的功能图，并对标准模块进行参数设置。
3.确定与第三方通讯数量和通讯速率，在理论上就可以计算出该控制器运行时应用程序所占的CPU使用率和内存负荷。
通过分析核电站调试过程中发生的问题，运用上述方法对修改结果进行预测评估。
关键词：核电；DCS系统；HMI；ATOS1.概述DCS分为一层和二层，下面对DCS二层做一个整体的分析。
DCS二层人机接口是DCS产品与人（操作员、调试人员、维修人员）接口，是人与机器交流的界面，所以DCS二层的结构和功能直接影响人员对整个DCS产品的直观感受。
2.典型压水堆M310项目中DCS二层网络现在已经运行的电厂中，典型压水堆M310机组使用的是二层产品来自于法国ATOS公司，法国源讯公司提供的分布式二层控制系统，即KIC系统，基于ADACS_N控制系统，用于核电站主控室的运行，主要功能有：在主控室，远程停堆站，技术支持中心，仪控设备室，挂牌中心，计算机房进行数字化监管和控制；处理数据库，科学计算和存档；数据工程站；与1层Invensys的I/A系统接口；连接核电站管理系统（3层）的网关。
2.1网络结构下面介绍一下在典型压水堆M310项目中DCS二层的具体结构如下图1图12.1.1 DCS二层网络的主要设备DCS二层主要设备包括：前端接口服务器，中央处理服务器，实时数据处理服务器，历史数据处理服务器四种，操作员站/维修工程师站，大屏幕等。
2.1.2 DCS二层网络接口DCS二层作为和操作员，调试维修人员的信息交互设备，既包含了一些和其他网络的接口，也包含了和人员的接口。
从图1的网络结构中可以看出，DCS二层的物理接口包括和DCS一层之间的数据通讯接口，和三层（KRT，EM）等系统之间的接口。
DCS系统在火电厂电气控制中的应用
DCS系统在火电厂电气控制中的应用随着社会总体生产力的持续提高，以及电气设备的更新换代，火力发电厂在运营生产过程中，对电气控制水平及效率不断提出更高的要求，以保障火电厂的发电效率与经济效益。
在这一背景下，DCS系统在火力发电厂电气控制领域中得到广泛应用，发挥出显著应用效用。
而本文为进一步提高DCS系统在火力发电厂电气控制领域中的应用价值、拓宽新的应用范围，因此也对DCS系统的主要应用特点、应用必要性、应用方向及要点等多方面问题开展以下探讨。
标签：DCS系统;火力发电厂;电气控制引言：DCS系统也被称作分散控制系统，其控制原理是以高度集成的微型中央处理器为核心基础，并遵循电气控制功能模块分散、整体操作集中、分而治之及综合协调等多项控制原则，构建起多级分层、协调自治的，类似金字塔般的火力发电厂电气控制系统结构，更为适用于当前火力发电厂的实际生产及电气控制情况。
一、DCS分散控制系统的应用特点1.高容错性特点在DCS分散控制系统结构中，系统全部功能模块并非完全集中于单一的各类计算机设备，抑或是单一中央微型处理器，而是由多台微处理器设备共同作为核心基础，而实时数据库在其中发挥出中心纽带的作用，各台位处理器设备与执行代码都在实时数据库中进行采集汇总、控制输出、算术运算，而各台微处理器设备的任务功能相对较为单一。
在这一系统结构中，如若各台微处理器设备出现运行故障问题时，并不会对整体系统产生严重的干扰影响，且微处理器设备的运行稳定性也有显著提升。
2.高开放性特点在我国DCS分散控制系统发展过程中，逐渐呈现出系统功能模块开放式发展的趋势。
在DCS分散控制系统早期发展阶段中，传统系统结构相对较为封闭，不同制造商、开发商所组建的DCS系统各项功能模块之间缺乏互通性，很难相互兼容。
而在我国DCS分散控制系统发展中，则逐渐赋予用户更高的自主控制权限，可结合不同火力发电厂的电气系统实际运行情况、具体控制要求，将不同规格型号的设备与各功能模块接入DCS分散控制系统中，并实现对系统集成度的进一步提升。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DCS系统在核能发电中的应用核能作为清洁、高效的能源发展方向，正受到越来越多的关注和应用。
在核电站的运行中，一个稳定、高效的监控系统至关重要。
DCS （Distributed Control System，分散控制系统）作为一种先进的控制系统，广泛应用于核能发电领域，具有优异的性能和稳定性。
本文将对DCS系统在核能发电中的应用进行探讨和分析。
一、DCS系统的基本概念和特点
1.1 DCS系统的概念
DCS系统是一种分布式控制系统，通过将控制任务分散到各个子系统，实现对整个工业过程的集中控制和管理。
它由多个控制节点、数据采集终端和工作站组成，通过高速通信网络进行数据传输与共享。
DCS系统具有灵活性强、可靠性高、可扩展性好等特点。
1.2 DCS系统的特点
DCS系统应用于核能发电领域，具有以下特点：
首先，DCS系统具有高可靠性。
在核能发电厂中，安全是至关重要的，DCS系统的高可靠性能够有效保障系统的安全运行。
其次，DCS系统具有较强的实时性。
核电站的运行需要对各个系统进行实时监控，DCS系统能够快速响应、实时处理数据，并进行相应的控制操作。
再次，DCS系统具有良好的可扩展性。
随着核电厂的不断升级和改造，DCS系统可以便捷地扩展和升级，以适应不同的工作需求。
最后，DCS系统具有灵活的网络拓扑结构。
核电厂作为一个庞大的
系统，它的结构复杂多变，DCS系统能够根据实际情况设计合适的网
络拓扑结构，提高系统的运行效率。
二、2.1 数据采集与控制
在核能发电过程中，DCS系统可以通过各个子系统对关键参数进行
实时采集，并将数据传输到控制中心，进行数据分析和处理。
同时，DCS系统能够对核电厂的各个设备进行监控和控制，如调节主核心冷
却剂流量、控制蒸汽发生器水位等。
通过DCS系统的数据采集和控制，能够确保核能发电过程的稳定性和安全性。
2.2 故障诊断与安全保护
DCS系统还可以实现对核能发电设备的故障诊断和安全保护。
通过
实时监测各个设备的运行状态和工作参数，DCS系统能够发现设备故
障和异常情况，并及时报警或采取相应的应对措施，保障核电厂的安
全运行。
2.3 远程监控与操作
DCS系统还可以实现对核能发电过程的远程监控与操作。
通过远程
终端设备，操作人员可以实时监视核电厂的运行状态和各个设备的工
作情况，进行远程控制和操作。
这种远程监控与操作方式不仅提高了
工作效率，还减少了人员暴露在辐射环境下的时间，保证了操作人员
的安全。
2.4 数据管理与分析
DCS系统能够将大量的数据进行存储、管理和分析，为核能发电提
供重要的数据支持。
通过对历史数据的分析和挖掘，可以及时发现问题、改进工艺，并为核电厂的运行提供优化建议。
三、DCS系统在核能发电中的优势与挑战
3.1 优势
DCS系统在核能发电中具有以下优势：
首先，提高了核能发电过程的自动化程度，减少了人工操作的风险。
其次，提高了核电厂的运行效率和稳定性，减少了能源的浪费。
再次，提供了强大的数据管理和分析能力，为核能发电的优化和改
进提供了支持。
最后，通过远程监控与操作，减少了操作人员暴露在辐射环境下的
时间，提高了操作人员的安全性。
3.2 挑战
然而，DCS系统在核能发电中也面临一些挑战：
首先，DCS系统的设计和建设需要充分考虑核电厂的特殊环境和安
全要求，确保系统的可靠性和稳定性。
其次，DCS系统的维护和运维需要专业的技术人员和培训，保证系统长期稳定运行。
再次，DCS系统的应用需要与核电厂的其他系统进行良好的集成，确保整个核电厂系统的协调运行。
最后，DCS系统的安全防护工作也需要得到重视，保护好系统的安全和隐私。
四、总结
DCS系统在核能发电中的应用，提升了核电厂的自动化程度、运行效率和安全性。
通过数据采集与控制、故障诊断与安全保护、远程监控与操作以及数据管理与分析等功能，DCS系统实现了对核电厂各个环节的全面监控和管理。
然而，DCS系统的应用也面临一些挑战，在设计、建设、维护和安全防护等方面需要不断加强和改进。
随着科技的发展和应用经验的积累，DCS系统在核能发电领域的应用将会越来越广泛。
