建筑工程制图知识点
建筑工程制图
（2）线型
工程建设制图的线型应选用表1.2
（3）规定画法
1）小于该图中的 粗线宽度，且不宜小于0.7mm 2）虚线、单点长画线及双点长画线的规格 图6（b） （a）虚线、单点长画线及双点长画线的线段 长度和间隙，宜各自相等。
（b）单点长画线及双点长画线的两端，不应是 点，应为线段。 （c）虚线、单点长画线及双点长画线画图参考 尺寸如图6（b） 3）图线交接画法 （a）虚线 一般情况：虚线与虚线交接或虚线与其它图 线交接时，应是线段交接 图6（c）(d)
（4）简化尺寸的标注（图14）
（5）.组合体
1)基本几何体的尺寸标注 根据几何体的特征，通常都要标注长、宽、高 三向的尺寸，便可以决定其大小（图15） 其中 S — 球代号 2)带切口基本几何体的尺寸标注图 图16（a） 图16（b） 图16（c）
3）.组合体的尺寸标注 为了使组合体尺寸标注完整，便于读图，对组合 体的尺寸进行相应的分类。 a）尺寸分类
1）尺寸线，细实线绘制，一般应与被注长度 平行。图样本身任何图线均不得用作尺寸线 图7 2）尺寸界限，细实线绘制，一般应与被注长 度垂直，其一端应离开图样轮廓线不小于2mm，另 一端宜超出尺寸线2-3mm。必要时，图样轮廓线可 作尺寸界线 图7
3）尺寸起止符号，一般用中粗斜短线绘制， 其倾斜方向应与尺寸界线成顺时针45°角，长度 宜为2—3mm。半径、直径、角度与弧长的尺寸起 止符号，宜用箭头表示图7（b） 4）尺寸数字，图样上的尺寸，应以尺寸数 字为准，不得从图上直接量取。图样上的尺寸单 位，除标高及总平面以米为单位外，均必须以mm 为单位，不标注尺寸单位 （图7）
（2）会签栏应按图2.2.3的格式绘制，其尺寸 会签栏应按图2.2.3的格式绘制， 的格式绘制 应为100mm×20mm， 应为100mm×20mm，栏内应填写会签人员所代表的 100mm 专业、姓名、日期（ ）；一个会签栏 专业、姓名、日期（年、月、日）；一个会签栏 不够时，可另加一个，两个会签栏应并列； 不够时，可另加一个，两个会签栏应并列；不需 会签的图纸可不设会签栏。 会签的图纸可不设会签栏。
建筑工程制图基本知识
建筑⼯程制图基本知识第⼆篇建筑⼯程制图第⼗⼀章制图基本知识第⼀节建筑制图国家标准的有关规定⼀图纸幅⾯规格（⼀）图纸幅⾯图框：粗实线图幅线：细实线（⼆）标题栏和会签栏正式⼯程图纸：⼯程名称、图名、图纸编号、设计单位、设计⼈、绘图⼈、校核⼈。
会签栏：尺⼨１００ｍｍ＊２００ｍｍ⼆图线（⼀）图线宽度粗：中粗：细线＝４:２:１基本线宽ｂ：指的是粗线的宽度（⼆）图线线型虚线：３－６间１单点长划线：１０－１５间１点１双点长划线：１０－１５间１点１折继线（折断线）：折３（三）图线的画法１相互平⾏的图线，其间隙不宜⼩于其中的粗线宽度，且不宜⼩于０.７ｍｍ２虚线、单点长划线、双点长划线的线段长度和间隔，宜各⾃相等３单点长划线、双点长划线，当在较⼩的图形绘制有困难时，可⽤实线代替４单点长划线、双点长划线的两端，不应是点。
点画线与点画线的交接，或者点画线与其他线的假借，应是线段交接。
５虚线与虚线交接或者虚线与其他图线交接时，应是线段交接。
虚线为实线的延长线时，不得与实线交接。
６图线不得与⽂字、数字、或符号重叠、混淆，不可避免时，应⾸先保证⽂字的清晰。
三字体（⼀）汉字长仿宋字体字⾼：字宽＝１：０.７公称尺⼨系列：１.８:２.５:３.５:５√２倍（⼆）字母和数字⿊体（直体和斜体［右７５］）四⽐例⽐例字⾼⽐图名⼩⼀号或⼆号五尺⼨标注（⼀）尺⼨界线、尺⼨线、尺⼨起⽌符尺⼨界线：细实线离开图形轮廓线＞＝２ｍｍ尺⼨线：细实线尺⼨起⽌符：中粗斜短线与尺⼨界线成顺时针４５度，长度２－３ｍｍ，半径、直径、⾓度、弧长的尺⼨起⽌符，宜⽤箭头表⽰。
箭头长度４ｂ－５ｂ，＞＝１５°（⼆）尺⼨数字１尺⼨单位：除标⾼及总平⾯图是以⽶为单位外，其他必须以ｍｍ为单位２尺⼨数字的⽅向：（三）尺⼨的排列与布置由近及远、7-10mm（四）半径、直径、球径的尺⼨标注（五）⾓度、弧长、弦长的标注⾓度：数字⽔平书写弧长：尺⼨线为同⼼圆弧线，尺⼨界线垂直于圆弧的弦，数字上⽅加圆弧符号弦长：尺⼨线平⾏该弦，尺⼨界线垂直该弦，起⽌符号：中粗斜短线第⼆节⼏何作图⼀作正多边形（⼀）作已知圆的内接正五边形（⼆）作已知圆的内接正六边形⼆圆弧连接（⼀）作圆弧与已知相交⼆直线连接（⼆）作圆弧与已知直线和圆弧连接（三）作圆弧与两已知圆弧内接连接三椭圆画法（⼀）同⼼圆法（⼆）四⼼圆法第三节平⾯图形画法⼀平⾯图形的线段分析及尺⼨分析定形尺⼨：⽤来确定⼏何元素的⼤⼩的尺⼨定位尺⼨：⽤来确定⼏何元素与基准之间或各元素之间的相对位置的尺⼨第四节徒⼿作图第⼗⼆章组合体的投影第⼀节组合体三⾯投影的画法⼀组合体的组合⽅式1 叠加型2切割型3 混合型组合体表⾯的靠齐、相交、相切关系第⼆节组合体的尺⼨标注第三节读组合体的投影图⼀读图思维要点（⼀）必须把⼏个投影联系起来（⼆）从反映特征形状的投影读起（三）从位置特征投影想象组合体各部分的相对位置（四）根据投影中线段的可见性，确定形体各部分的位置⼆读图的⽅法（⼀）形体分析法（⼆）线⾯分析法（四）拉伸法即分层拉伸法、分向拉伸法第⼗三章建筑形体的表达⽅法第⼀节基本视图六个视图第⼆节剖视图剖切符号：剖视⽅向线和剖切位置线。
建筑工程制图复习重点
5 8
16
4
3
7
2
注意：切口的形成及各断面的形状。
6
【例4】求圆柱切割体的投影。
8(9) 4(5) 2(3) 6(7) 1
9
8
5
4
3 7
2
6 1
3 7
1
9 ( 5)
yy
yy
6
8(4)
2
7
【例5】求圆锥切割体的投影。
10
8(9) 4(5) 6(7)
。
建筑平面图中，横向定位轴线的编号用
从
至
依次编写；次编写。
22
标高应以 为单位。
标高以青岛附近的黄海平均海平面为零
点；
标高以房屋的室内地坪为零点。
标高是构件包
括粉刷层在内的、装修完成后的标高；
标高是构件的不包括
粉刷层在内的标高。
一般房屋有四个立面，通常把反映房屋主要出入口的立面称为

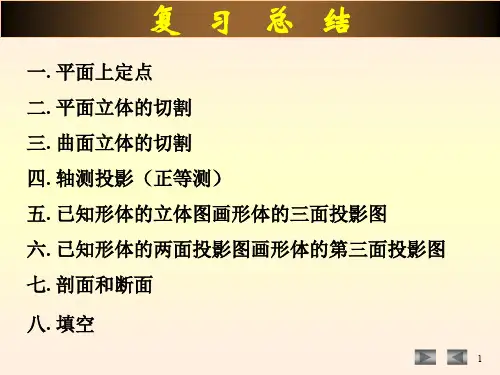

复习总结
一. 平面上定点 二. 平面立体的切割 三. 曲面立体的切割 四. 轴测投影（正等测） 五. 已知形体的立体图画形体的三面投影图 六. 已知形体的两面投影图画形体的第三面投影图 七. 剖面和断面 八. 填空
1
【例1】已知平面四边形ABCD的V面投影和ABC的H面投
影，试求全其H面投影。
a
34
7—3 读图题 阅读教材第七章中某学校办公楼的部分建筑施工图，然后完成 下列各题。 （1）新建办公楼的主要出入口在 南立面 面，确定办公楼位置 的尺寸为 办公楼的南墙距传达室的北墙为11.50m，办公楼的西 墙距原教学楼的东墙为10.00m ，宿舍楼有 四 层。室内零点标 高为 46.20m ； 室内零点标高与室外地坪的高差为 0.6m ； 食堂旁边的虚线表示 食堂将计划扩建的 部分。从图中等高线 可以看出， 西北角 地势较高，东南 较平坦。 （2）底层平面图中②～⑦轴线之间的办公室开间尺寸为 3.600m 。盥洗室的地面比底层室内地面低 0.020m 。走廊采 光的高窗有 三 种类型，编号分别为 C-6、C-7、C-8 。
建筑土木工程制图知识要点
第一章（投影和视图）§ 1—2 正投影的基本性质1. 积聚性2. 真实性3. 类似性4. 平行性单面投影：点不定位，体不定形。
三视图间的投影规律主、俯视图长对正主、左视图高平齐俯、左视图宽相等第三章（线面关系）一、直线与平面平行几何条件：1. 若直线平行于平面上任意直线，则线、面平行。
2. 若线、面平行，则过平面内任一点必能在平面内作一直线平行于已知直线。
二、两平面互相平行几何条件：两平面内各有一对相交直线分别对应平行。
三、直线与平面相交交点的性质：1. 是直线与平面的公有点;2. 是可见与不可见的分界点。
从几何元素有积聚性的投影入手,先利用公有性得到交点的一个投影,再根据从属关系求出交点的另一个投影。
当直线垂直于特殊位置平面时，平面的积聚性投影垂直于直线的同面投影。
四、平面与平面相交1. 交线是两平面的公有线。
（凡两平面的公有点都在交线上）2. 交线的投影是直线，可由其上两个（公有）点的投影确定。
3. 求一平面内的一直线与另一平面的交点来确定公有点（转化为线、面交点问题）。
实际交线应在两平面投影的公共范围之内。
两特殊位置平面互相垂直时，它们具有积聚性的同面投影互相垂直。
当两特殊位置平面相互平行时，它们具有积聚性的同面投影互相平行。
第四章（换面法）一、新投影面的选择原则1. 新投影面必须对空间物体处于最有利的解题位置。
（平行于新的投影面、垂直于新的投影面）2. 新投影面必须垂直于某一保留的原投影面，以构成一个相互垂直的两投影面的新体系。
二、新旧投影之间的关系一般规律：1）点的新投影和保留旧投影的连线垂直于新轴。
2）点的新投影到新轴的距离等于点的旧投影到旧轴的距离。
三、作图规律：由点的不变投影向新投影轴作垂线，并在垂线上量取一段距离，使这段距离等于被代替的投影到原投影轴的距离。
四、换面法的六个基本问题1. 把一般位置直线变换成投影面平行线2. 将投影面的平行线变换为投影面的垂直线功用:一次换面后可用于求点与直线,两直线间的距离等。
建筑专业制图知识点总结
建筑专业制图知识点总结在建筑设计和施工过程中，制图是至关重要的环节。
通过制图，设计师能够将自己的设计理念呈现出来，施工人员能够准确地理解和执行设计方案。
因此，建筑专业的制图知识是非常重要的。
本文将总结建筑专业制图的基本知识点，包括建筑设计制图、建筑施工制图以及建筑图样的规范和标准。
一、建筑设计制图知识点总结1. 建筑设计制图的基本概念建筑设计制图是建筑设计师将自己的设计理念通过图纸表现出来的过程。
建筑设计制图包括平面图、立面图、剖面图、构造图、细部图等多种图种，通过这些图种，可以清晰地表现出建筑的形态和结构。
2. 建筑设计制图的标准和规范建筑设计制图需要符合一定的标准和规范，以保证图纸的准确性和可读性。
建筑设计制图的标准和规范主要包括《建筑设计制图规范》、《建筑设计图样计数规范》、《建筑设计图样分类规范》等，这些规范规定了建筑设计图样的编制原则、图纸格式、标注要求等内容。
3. 建筑设计制图的技术要求建筑设计制图需要具备一定的技术要求，包括图纸的绘制、标注、编辑等技术。
建筑设计制图需要借助CAD软件来完成，因此，建筑设计师需要掌握CAD软件的基本操作技能，包括绘图命令、修改命令、图层管理、文字编辑等内容。
4. 建筑设计制图的表现方法建筑设计制图的表现方法包括平面图的符号表达、立面图的划线方式、剖面图的切面位置等内容。
建筑设计师需要根据设计方案的特点，选择合适的表现方法来表现建筑的形态和结构。
5. 建筑设计制图的文件管理建筑设计制图的文件管理包括图纸的归档、备份、传输等内容。
建筑设计师需要建立完善的文件管理制度，以保证图纸的安全和有效管理。
二、建筑施工制图知识点总结1. 建筑施工制图的基本概念建筑施工制图是施工单位根据设计图纸进行细化和补充，以便施工人员能够准确地理解和执行设计方案。
建筑施工制图包括施工平面图、配筋图、施工部位图等多种图种，通过这些图种，可以清晰地表现出施工的过程和方法。
2. 建筑施工制图的标准和规范建筑施工制图需要符合一定的标准和规范，以保证图纸的准确性和可读性。
建筑制图基本知识
解决办法？
采用剖视图
虚线
剖面图与断面图
剖面图的基本概念
假想用一剖切面将 物体剖开，移去剖切面 和观察者之间的部分， 将剩余部分向投影面投 射，并在剖面区域内画 上剖面符号。
右图中正立面图和侧立面图 中都有虚线，使图不清晰。
1、剖视图的形成
应为细实线
正立剖面图
侧立剖面2—2剖面图
3、剖视图的画法
（1）确定剖切平面的位置 所取的剖切平面应是投影面平行面 剖切平面应尽量通过形体的孔、槽等结构的轴线或对称面
（2）画剖面剖切符号并进行标注 在投影图上的相应位置画上剖切
符号并进行编号。
（3）画断面、剖开后剩余部分的轮廓线
对照两中的V面投影图，可看出它们的异同。
组合体的组合方式；分析该组合体是由哪些基本几何形 体组成的；分析各基本几何形体之间的相对位置和连接 方式。
1、形体分析法
如图所示的现代风格的高层建筑，是由四棱台、 圆柱体、长方体、球体等组合而成。
1、形体分析法
1、形体分析法
尺寸标注 注意数字与尺寸线
1、形体分析法
房屋的形体分析及三面正投影
用粗实线绘制，并在断面轮廓内表明材料图例。
3、重合断面图
重合断面图绘制在视图上，断面图的轮廓线一般比 视图的图线略粗一些，并在断面轮廓内表明材料图例。
中断断面图例图
重合断面图例图
断开断面（中断断面图）
本节完
图板
图板规格
图板规格代号
图板尺寸（宽 /mmx长/mm）
0
1
920x1220 610x920
建筑制图的基本知识
1、形体分析法
棱柱、棱锥、圆柱、圆锥和球等都称为基本几何形体。 而在工程中所见到的一些形体，可看成是由这些基本几 何形体按照一定的组合方式组合而成，这些形体称为组 合形体，简称组合体。
建筑工程制图
建筑工程制图一、建筑工程施工图的作用工程图纸是工程界的技术语言，是表达工程设计和指导工程施工必不可少的重要依据，是具有法律效力的正式文件，也是重要的技术档案文件。
二、建筑工程施工图的设计建筑工程图纸的设计，一般是由业主通过招标投标选择具有相应资格的设计单位，并与之签订设计合同，进行委托设计的（按有关规定可以不招标投标的设计项目，可以直接委托）。
建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。
技术上不太复杂的项目，可以按扩大的初步设计（扩初设计）和施工图设计两个阶段进行。
大型的和重要的民用建筑工程，在初步设计前增加方案设计阶段（进行设计方案的优选）。
三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。
建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等，其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。
结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。
设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。
主要包括各种设备的布置平面图、系统图和施工要求等内容。
设施图可按工种不同进一步分为水施图、暖通图、电施图等。
四、结构施工图包括的内容不同类型的结构，其施工图的具体内容与表达也各有不同，但一般包括下列三个方面的内容：1、结构设计说明本工程结构设计的主要依据；设计标高所对应的绝对标高值；建筑结构的安全等级和设计使用年限；建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级；所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法；所采用的通用做法的标准图图集；施工应遵循的施工规范和注意事项。
制图与识图基础知识
建筑工程制图与识图
（基础知识）
中心投影
投 影 的 概 念
投影的种类
斜投影
正投影
正投影的特性——
1.全等性：①当平面平行于投影面时，其投影形状与
平面一致，大小与平面相等；②当直线平 行于投影面时，其投影与直线长度相等。
2.集聚性：①当平面垂直于投影面时，其投影集聚为
一条直线；②当直线垂直于投影面时，其 投影集聚为一点。
3.类似性：当形体处于一般位置时，其投影为与其类
似的图形，但平面变小，直线缩短。
三 面 投 影
的 形 成
三 面 投 影
的 展 开
三视图的特性
“两性”—— 一个投影只能反映两个方向的尺寸。 “三相等” ——长对正；高平齐；宽相等。 长对正：正面投影与水平投影长ቤተ መጻሕፍቲ ባይዱ相等，且左
右对正。 高平齐：正面投影与侧面投影高度相等，且上
下平齐。 宽相等：水平投影与侧面投影宽度相等。
绘制所给立体的三面投影图
绘制所给立体的三面投影图
绘制所给立体的三面投影图
补图（一）
补图（二）
补图（三）
补图（四）
补图（五）
三视图→立体图（轴测图）
绘制符合题意的立体图（轴测图）
建筑工程施工图的组成
总平面图 建筑施工图（平、立、剖、详） 结构施工图（基础、楼层、构件） 设备施工图（水、电、…）
平面图的形成
平面图
立面图的形成
立面图
剖面图的形成
剖面图
建筑结构中的钢筋
建筑制图与识图基础知识
A4立式幅面
图纸的标题栏（简称图标）和会签栏的位置、尺寸及内容如下图所示。
（二）、 图线的分类
1、实线——表示实物的线；b 0.41.2mm
2、虚线——表示实物被遮挡或辅助用线； 3、点划线——表示物体中心线或轴线。
（三）、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。 比例的大小是指其比值的大小 比例宜注写在图名的右侧，字的基准应取平； 比例的字高宜比图名的字高小一号或二号.
标高数字应注写在标高符号的左侧或右侧。
（4）在图样的同一位置需表示几个不同标高时，标高 数字可按右图d的形式注写。
标高 标高
绝对标高 在我国绝对标高是以青岛附近黄海平均海平面为零点，以 次为基准的标高。
相对标高 相对标高一般是以新建建筑物底层室内主要地面为基准的标 高。
建筑标高 建筑标高是指建筑构件经装修、粉刷后最终完成面的标高
建筑识图基础知识
建筑工程图
预备知识
一、形体的视图
用正投影原理绘制三面投影图，是表达形体的基本方法。 建筑工程制图中，通常把建筑形体或组合体的三面投影图称为三面视图（简称三视
图）。
在生产实践中，仅用三视图有时难以将复杂形体的外部形状和内部结构完整、清晰
的表达出来。为了便于绘图和读图，需增加一些投影图。
剖切符号 剖切符号应由剖切位置线和投射方向线组成。
剖切位置线 就是剖切平面的积聚投影，它表示了剖切平面的剖切位置，剖切位
置线用两段粗实线绘制，长度宜为6~10mm。 投射方向线（又叫剖视方向线） 是画在剖切位置线外端且与剖切位置线垂直的
两段粗实线，它表示了形体剖切后剩余部分的投影方向，其长度应短于剖切位
设计过程包括两个阶段： 初步设计阶段 根据使用单位提出的设计要求、技术条件，进行初步设计 技术设计阶段 大型的、比较复杂的工程采用。 施工图设计阶段 解决各种实用和技术问题，供施工单位进行施工
建筑工程制图的基本知识—制图基本规定(建筑制图)
1.1 制图基本规定
名称 虚线与虚线相交 虚线与实线相交
正确
中心线相交
虚线圆与中心线 相交
错误
1.1 制图基本规定
1.1.2图线与比例
二、比例
比例——指图形大小与物体实际大小之比。
图名
常用比例
总平面图 平、剖、立面图 次要平面图 详图
1：500、1：1000、1：2000 1：50、1：100、1：200 1：300、1：400 1：1、1：2、1：5、1：10、1：20、1：25、1：50
图1-1-7
尺寸数字如果没有足够的位置注写时，两边的尺寸可以注写在尺寸界线的外侧，中 间相邻的尺寸可以错开注写，如图1-1-8所示。
图1-1-8
1.1 制图基本规定
1.1.3尺寸标注
二、圆、圆弧及球体的尺寸标注
圆及大于1/2圆的圆弧：应在尺寸数字前加注“φ” ； 小于1/2圆的圆弧：应在尺寸数字前加注“R”
100
尺寸界线 细实线，一般 与被注长度垂直，一端离 开图样轮廓线≮2，另一 端超出尺寸线2~3。图样 轮廓线可作尺寸界线
200
尺寸线 细实线，与被注长度平 行。图样任何图线不能作尺寸线
尺寸数字 一般依其方向 写在靠近尺寸线的上、左 方
尺寸标注——半径
通常情况：半径的尺寸线应 一端从圆心开始，另一端画 箭头指向圆弧。半径数字前 加注半径符号“R”。
一、图幅与图框
1、图幅：图幅绘图时采用的图纸幅面，指图纸尺寸的大小。
幅面代号 B×L
A0 841 ×1189
A1
A2
A3
594 ×841 420 ×594 297 ×420
A4 210 ×297
c
10
建筑工程制图基础知识
建筑工程制图基础知识建筑工程制图是建筑设计与施工的重要环节，它通过图纸的形式准确地展现了建筑物的结构、形状、尺寸等信息，方便建筑师、工程师和施工人员进行沟通与合作。
本文将介绍建筑工程制图的基础知识，包括常用的制图软件、图纸类型、比例尺和标注规范等。
一、图纸分类建筑工程制图根据不同的目的和内容可以分为多种类型，常见的有平面图、立面图、剖面图、细部图、装配图等。
1. 平面图平面图是将建筑物在水平方向上投影到垂直于此方向的平面上得到的图纸。
平面图可以展示建筑物的布局、结构、设备等信息，常见的有平面布置图、管道平面图等。
2. 立面图立面图是将建筑物在竖直方向上投影到垂直于此方向的平面上得到的图纸。
立面图可以展示建筑物的外观、形状、装饰等信息，常见的有正立面图、侧立面图等。
3. 剖面图剖面图是将建筑物在垂直于水平方向的平面上进行切割，然后在切面上进行投影得到的图纸。
剖面图可以展示建筑物的内部结构、尺寸、构造等信息，常见的有长剖面图、横剖面图等。
细部图主要展示建筑物的局部细节，如连接部位、构造节点、装饰细节等。
细部图通常在其他类型图纸的基础上进行放大和绘制，以便更清晰地展示细节。
5. 装配图装配图是指将建筑物的各个构件、部件按照一定的排列和组合关系绘制在同一张图纸上，以便了解整个建筑物的组成和结构。
装配图常用于制造和施工过程中，以确保构件的正确组装或安装。
二、常用制图软件随着计算机技术的发展，建筑工程制图逐渐从传统的手绘过渡到计算机辅助绘图（CAD）的时代。
下面介绍几种常用的制图软件：1. AutoCADAutoCAD是目前应用最广泛的建筑工程制图软件之一，它提供了丰富的绘图工具和功能，可以满足各种制图需求。
AutoCAD支持2D和3D制图，能够准确地表达建筑物的尺寸、形状和结构。
2. SketchUpSketchUp是一款简单易用的建筑设计软件，它主要用于快速建模和三维可视化。
SketchUp的界面友好，学习曲线较低，适合初学者使用。
建筑制图考试知识点
--1、单点长划线或双点长划线的两端不应是点。
2、汉子应采用国家公布的简化汉子，应用长仿宋体。
3、拉丁字母的数字可分为直体字（竖笔竖直）和斜体字（竖笔与水平线成75°角）两种。
4、图样上的尺寸由尺寸界线、尺寸线、尺寸起止符和尺寸数字组成。
5、在轴测图中标注尺寸时，去起止符号宜用小圆点。
6、国标规定，图样上标注的尺寸，除标高及总平面图以米为单位外，其余一律用毫米为单位，图上尺寸数字都不再注写单位。
7、标注直径、半径、和角度，尺寸起止符号不用45°短斜线，而用箭头表示。
角度数字一律水平书写。
8、根据长短轴作近似椭圆步骤（四心法）：A，已知长短轴AB和CD，连接AC；B，以O为圆心，OA为半径，作圆弧交CD 延长线于点E，以C为圆心，CE为半径，作圆弧交AC于点F；C作AF的垂直平分线，交长轴于点O1，交短轴于（或其延长线）点O2，在AB上截OO3=OO1,在CD延长线上截OO4=OO2;D，分别以O1，O2，O3，O4为圆心，O1A,O2C,O3B.O4D为半径作圆弧，使各弧在O2O1，O4O1,O2O3，O4O3的延长线上的G、H、I、J四点连接处。
9、用来确定几何元素大小的尺寸，称为定形尺寸。
10、用来确定几何元素与基准之间或各元素之间相对位置的尺寸，称为定位尺寸。
11、假设光源发出的光线，能透过形体而将各个顶点和各根侧棱都在平面P上投落它们的影，这些点和线的影将组成一个能够反映形体各部分形状的图形，这个图形称为形体的投影。
投影可分为中心投影和平行投影。
12、带有标高的正投影图又称为标高投影图。
13、平行投影的特性：度量性、仿形性、积聚性、从属性、定比性。
14，点A到W面的距离=Aa//=a x O=点A的坐标；到V面的距离= Aa/=a y O=点A到Y轴的坐标；到H面的距离=Aa= a z O=点A到Z轴的坐标。
15、曲面是由直线或曲线在一定的约束条件下运动而形成，这根运动的直线或曲线，称为曲面的母线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑工程制图知识点总结（3・4章）1.图样中所标注尺寸表示物体地真实大小，与绘图比例•绘图地准确度无关图样地尺寸以mm为单位时，不需要注明•若采用其他单位时，必须注明单位或名称.2•尺寸四要素：①尺寸数字②尺寸箭头③尺寸界线④尺寸线3•建造房屋经过地两个过程：一•设计二•施工•（简单了解设计图和施工图地概念并予以区分）4•建筑物按使用功能通常分为：匸业建筑农业建筑民用建筑（民用建筑乂分为居住建筑与公共建筑两种）| ____________________ 5 •不同地建筑物地构成各异但都具有其主要构成部分是：基础墙体屋顶楼面楼梯门窗六部分.6•房屋施匸图按专业分工不同有分为：建筑施工图（建施）结构施丄图（结施）设备施工图（设施）____________________7•房屋施工图：图纸目录施工总说明建施设施结施8 •建筑施匸图：施丄总说明总平面图门窗表建筑平面图建筑立面图建筑剖面图建筑详图建筑施工图，包括以下主要图纸内容（1）图纸首页，首页图是建筑施工图地第一页，它地内容一般包括：图纸LI 录•设计总说明•建筑装修及工程做法•门窗表等（2）建筑总平面图（3）建筑平面图（4）建筑立面图（5）建筑剖面图（6）建筑详图9•建筑施匸图地主要作用：为施工放线，砌筑基础及墙身，建造楼板楼梯屋顶，安装门窗，室内外装饰以及编制预算和施工组织计划提供依据.10•建筑施丄图地定位轴线作用：施工定位放线•凡是承重墙•柱子等主要承重构件都应该画上轴线来定位.11 •定位轴线采用细点画线表示并予以编号•端部用直径为（8至10亳米）地细实线圆圈编号,横向用阿拉伯数字，从左至右,竖向用大写拉丁字母，从下至上. 附加分轴线用分数来编写：分母表示前一轴线编号，分子表示附加轴线编号（其中I 0 Z三个字母不能用以免与数字混淆）12•尺寸单位在建筑总平面图中和标高时以米（m）标注（形式：+0.000），其余均以毫米（mm）标注.13.标高有绝对标高和相对标高.除了在总平面图中采用绝对标高之外一般均采用相对标高.14.索引符号与详图符号（此处符号圆地直径与定位轴线圆区别）（见教材P222）15.指北针：（细实线圆，直径24毫米，指针尾端宽3毫米.当采用更大直径园时，尾端宽应是直径地1/8）风向频率玫瑰图（风玫瑰图）：实线表示全年风向频率；虚线表示夏季风向频率16•建筑总平面图（乂称总平面图）：主要表达拟建（新建）房屋地位置和朝向, 与原有建筑物地关系，周围道路•绿化布置及地形地貌等内容•它可作为拟建房屋定位•施工放线•土方施工以及施工总平面布置地依据.17•建筑平面图（平面图）：主要表示建筑物地平面形状水平方向各部分地布置和组合关系门窗位置墙柱地布置以及其他建筑构配件地位置和大小等.18.被剖切到地墙体•柱地断面轮廓线用粗实线表示没有剖切到地可见轮廓线用中粗线•其他用细实线或细点画线画岀. 剖切位置地剖切用粗实线表示.（注：在平面图中，凡是被剖切到地断面部分应画出材料图例，但在1:100和1:200地小比例平面图中剖到地砖墙不画材料图例，在1:50中也一般不画，但在大于1:50地图纸中就要画出材料图例•同时钢筋混凝土构件在小于1:50地图中涂黑表示・）19•平面图中地三道尺寸线：①门窗及门窗洞与墙间地尺寸（从轴线注起）②轴线间地尺寸③房屋两端外墙之间地尺寸20.建筑立面图：表示建筑物体型与外貌•其命名地三种方法：①房屋朝向②反映房屋外貌特征地方法如正背左•右立面图③定位轴线21.在立面图中图线表示：最外轮廓线用粗线,室外地面线用加粗地粗实线，门窗洞台阶花台等轮廓线用中粗线，凸出地勒脚线雨篷阳台和立面上地凸出地勒脚线等也用中粗线或稍粗点地实线，其他用细实线画出.彫•建筑剖面图：表示建筑物内部垂直方向地高度楼层分层垂直空间地利用以及简要地结构形式和构造方式地图样.23.定位轴线与立面图中相同，同样只标注两端地定位轴线.24.室外地面线用加粗地粗实线，剖到地墙身轮廓线用粗实线画出，在1:100地图例中不画粉刷层，只在大于1:50地图例中用细实线来表示粉刷层•门窗洞台阶花台等轮廓线用中粗线，凸岀地勒脚线雨篷阳台和立面上地凸岀勒脚线等也用中粗线或稍粗点地实线，其他（尺寸线尺寸界线标高等）用细实线画出.25.三道尺寸标注：①门窗洞及洞间高度尺寸②楼层高尺寸③室外地面以上总高尺寸26.标高有建筑标高和结构标高.标注构件上顶面标高时包括粉刷层，标注构件底面标咼时，不包括粉刷层.27•结构施工图一般由基础图上部结构布置图结构详图28•混凝土：曲水黄砂水泥石子按一定比例配合搅拌而成马•钢筋等级：一级＜!＞二级三级四级（详见教材P111）冷拔低碳钢丝4＞b 30•钢筋混凝土构件按施工方法分为现浇.预制.预应力钢筋混凝土构件.31 •混凝土地强度等级为c7・5 clO cl5 c20…….c60 十二个等级.32•主要表示构件内部钢筋配置地图样：配筋图（立面图断面图）•①立面图中构件地轮廓线用粗实线画出钢筋也用粗实线画出②断面图中剖切到地钢筋圆截面用黑圆点表示未剖到地仍用粗实线表示.33•钢筋尺寸地表示方法（两种形式）见课本P11334••基础图包括基础平面图和基础详图.基础图：表示建筑物室内地面以下基础部分地平面布置和详细构造地图样•功能：是基地上放灰线•开挖基坑和施工基础地依据.35基础平面图：表示基槽未回填时基础平面布置地图样•常用1:100图例绘岀并且在图中剖到地基础墙可不画砖墙图例•钢筋混凝上柱涂成黑色•条形基础和独立基础地底面外形线是可见轮廓线，则画成中实线.（此处与15注呼应）36•基础详图为表明基础各部分地断面形状大小材料构造以及基础地埋置深度.（一般采用垂直断面图来表示）37.结构平面图是表示建筑物室外地面以上各层平面承重构件布置地图样.U地是为施工时布置和安放承重构件地依据.（注：无需再单独画底层地结构平面图因为在建筑图中已有•只画出楼层和屋顶地结构平面图即可•）38.二层结构平面图是釆用在二层楼面上方地一个水平剖面图来表示地•为了画图方便楼板以下一层不可见地墙体和门窗洞位置线改画成细实线.1••组合体地类型大致上有佥加式.切割式•混合式三种.1 •识读投影图地方法，一般有线而分析法和形体分析法两种.2.组合体尺寸包括疋形尺寸.定位尺寸•总尺寸三种.3.尺寸标注地四要素:尺寸界线.尺寸线.尺寸起止符4尺寸数7 .4.轴测投影根据投影方向是否垂直于轴测投影图.分为正轴测投影和斜轴测投影两大类.5.按轴向伸缩系数不同，轴测投影分为等测投影，二测轴投影，三测轴投影.6.假想用一个或多个垂直于外墙轴线地铅垂剖切而.将房屋剖开,所得地投影图称为剖面图.7.剖而图符号包括剖切位宜线和投影方向线两部分淇中剖切位宜线长6-10mm（粗实线），投影方向线长4-6mm （粗实线）.8.剖面图包括全剖而•阶梯剖而•局部剖而.半剖而•旋转剖而等.9. ____________________________________________ 断面图与剖面图地关系是 .10.断而图符号包括剖切位置线•苴投影方向靠编号地注写位置来表明.11.形体被剖切后形成地断而轮魔线.用粗实线画出.未被剖切到地形体轮魔线.常画成中实线,并在断而轮廓线范羽内用等间距同方向地45°细斜线填充.12.断而图包括移出断而.重合断而•断开断面三种.13.建筑工程施工图纸包括建筑施工图.结构施工图•设备施工图三大类.14.左位轴线用细单点长画线表示.末端圆地宜径大小为8-lOmm .水平方向编号采用阿拉伯数字按左到右顺序编写，竖直方向编号采用大写拉「字母按自卜而上顺序编写.字母中地LQZ不得作为轴线编号.67.附加左位轴线编号1/耀东2号轴线以后附加地第独轴线，编号2/02表示•轴线之前附加地第一•根轴线.6&标髙有绝对标髙和相对标髙两种.总平面图上一般用绝对标窩.其它平而图上一般用相对标髙69健筑图纸一般把首层主要房间地地而定为相对标髙地零点，写为±（）・（）00 •单位为来70•标离符号地小三角形高约3mm,是等腰直角三角形.71•总平而图上地标髙符号，5・g示总T•而图上地室外标高为5.15米，f 表示相对标髙•72•标髙数字以£ 为单位，总平而图上注写到小数点后2位，其它平而图上注写到小数点后L位.73.索引符号用细实线画，圆地直径是10mm.索引符号详图编号为3,“5”表示该详图在5号图纸卜…索弓|符号“一"表示该详I紺j彼索川也图样在同哦纸•剖切索引符号o衣示剖切后从上往工投影画详图. 拆图符号是用粗实线线画•圆地直径是一14mm •详图符号L “3"表示被索引图纸地编号为3・ 75•指北针直径大小是24mm，用细实线绘制，详图编号为尾部宽度为3mm76•用一个假想地水平而，沿着房屋门窗洞处将房屋切开•移公切而以上部分，向卜•所做地水平剖视图，称为建筑平而图.77•平而图地尺寸标注一般分为三道,最外而（外包尺寸）是外轮娜地总尺寸，中间一道（轴线尺寸）是轴线间地站汎说明房间地开间及进床地尺寸，最里面（细部尺寸）是表示各细部地大小和位置・79•钢筋地标注有两种形式，如“3020"中“3”表示3根钢筋，“0”表示 _______________ 代号，“20”表示钢筋直径为20mm :又如“08@160”中“0”表示代号,“8”表示钢筋讥径为8mm,“@ ”表示等茁离符'，；.“160”表示两根钢筋地和离为160mm. 81•建筑总平而图上，新建建筑用粗实线表示，原有建筑用细实线表示，计划扩建建筑用虚线表示，拆除建筑用细实线（上而带X）表示.82.建筑详图分为肖点详图.房间详图.构配件详图•83.混凝上是有水泥.砂子.仃子冰按一泄比例搅拌而成.84.钢筋按其作用可分为：受力钢筋.架力钢筋筋筋•分布钢筋.（弯起筋）•85.梁柱地保护层最小厚度为25mm,板和墙地保护层厚度为10-15mm.86•比例一般注写在图名地—右侧・87•建筑结构按英使用材料不同,可分为砌体结构•混凝上结构•钢结构•木结构.88.民用建筑一般由呈础•墙柯柱•楼板层•地坪丿龙楼梯•屋顶•门窗・二例题1.工程建设制图中地主要可见轮廓线应选用粗实线2.图样上地尺寸包括尺寸界线・尺寸役・丿I寸起止符号・尺寸欣字3.标高有相对标高和绝对标d ，相对标高地零点是青岛附近黄肓海平面4.房屋施工图由于专业分工地不同,分为建筑施匸图・结构施国和_________设备施工图5.指北针圆地直径宜为24mm，用细实线绘制.6.在建筑平面图中,横行定位轴线应用阿拉们数？从左至右依次编写; 竖向定位轴线应用大打拉丁字母从下至上顺序编写.7.工程制图图幅幅面1主要有5 种.8.根据不同地剖切方式，剖面图有复剖面图.阶梯剖面图.展开剖面图._局部剖面图和分层剖面图.9.为保护钢筋.防蚀防火，并加强钢筋与混凝土地粘结力，钢筋至构件表面应有一定厚度地混凝土,这层混凝土称为_混凝土保护层10.民用建筑一般由基础.—城和枉_.楼板层和地坪层.—搂梯—.屋顶•门窗等六大部分组成.11.混凝土是由—水泥沙子.石子和水_按一定例配合，经搅拌.捣实.养护而成地—种人造石.二单选题1.在玆筑平面图中，位于2和3轴线之间地第一根分轴线地正确表达为（A ）.（A） 1/2 （B）3/l （C） 2/1 （D） 1/32.建筑地耐火等级可分为（B ）级.A.3B. 4C. 5D. 63.填充不得穿越尺寸数字，不可避免时.应该是（A ）A.图线断开B.二者重合C.省略标注D.前述均可4.7-9层地住宅属于（C ）A.低层B.多层C.中高层D .高层5.建筑平面图中地中心线.对称一般应用.（C ）A.细实线B.细虚线C.细单点长画线D.吸双点画线6.建筑施工图中定位轴线端部地圆用细实线绘制，直径为（A ）.A. 8-10mmB. llT2mmC. 5~7mmD. 12T4mm7.建筑施工图中索引符号地圆地直径为（B ）•A. 8mmB. 10mmC. 12mmD. 11mm8.建筑施工图上一般注明地标高是（B ）.A.绝对标高B.相对标高C.绝对标高和相对标高D.要看图纸上地说明9. 建筑物结构承重可分为（D ）.A.墙承重式.框架结构B.墙承重式C.半框架结构，框架结构D.墙承重式.框架结构.空间结构.半框架结构10. 有一栋房屋在图上量得长度为50cm,用地是1:100比例,其实际长度是 （B ）.A. 5mB. 50mC. 500mD. 5000m11•建筑工程图中尺寸单位，总平面图和标高单位用（c ）为单位.A. mm B ・ cm C. m D ・ km12. 施工平面图中标注地尺寸只有数量没有单位,按国家标准规定单位应该是（A ）.A. mmB. cm C ・ m D. km13. 下列投影图中正确地1一1剖面图是（B ）.（图片上传失败）14•下列立面图地图名中错误地是（A ）A.房屋立面图20•墙体是房屋地一个重要组成部分，按墙地平面位置不同分为（B ）. A •纵墙与横墙B •外墙和内墙C •承重墙与非承重墙D.砖墙与钢筋混凝土墙 21 •下列叙述中不正确地是（C ）A. 3%表示长度为100. A*度为3地坡度倾斜度B. 指北针一般画在总平面图和底层平面图上C. 总平面图中地尺寸单位为毫米，标高尺寸单位为米D. 总平面图地所有尺寸单位均为米,标注至小数点后二位22. 钢筋工程施工中要看懂（C ）.A •总平面图B •土建施工图C.结构施1：图D. 土建施工图与结构施丄图 23 •基础各部分形状•大小•材料•构造•埋置深度及标号都能通过（B ）反映出 来.B.东立面图C.⑦——①立面图15.关于标高，下列（ D. A ------ F 立面图 C ）地说法是错误地.A.负标高应注“一” C.正标高不注“ + ”B. 正标高应注“ + ” D •零标高应注“土” 16•立面图不能按（C ）方式命名.A.朝向 B •轴线 C •色彩17. “”8@200”没能表达出这种钢筋地（A ）・D.主岀入口 A.弯钩形状 B.级别 C.直径 D •间距18•详图索引符号为圆圈内地3表示（C ）.A •详图所在地定位轴线编号B •详图地编号D.被索引地图纸地编号 19•主要用来确定新建房屋地位置•朝向以及周边环境关系地是（C ）. A 建筑平面图 C 总平面图B 建筑立面图D 功能分区图c.oD.Z A.基础平面图B.基础剖面图C.基础详图D.总平面图24. 房屋结构中框架代号为.（A ）A. KJB. GJC. CJD. ZJ25. 结构施工土中地圈梁表示（B ） •A. GLB. QLC. JLD. KL26. 结构施丄图中地楼梯梁地代号为.（D ）A. GLB. DLC. JLD. TL 27. 在施工图中,M 代表（D ）.A.窗B.墙C.梁D. fl 28. 在施工中,L 代表（C ）.A.板B.柱C.梁D.墙29. 在施工图中,C 代表（B ）.A.门B.窗C.梁D.柱30•在钢筋混凝土构件代号中，“61/'是表示0 ）.A.圈梁B.过梁C.连系梁D.基础梁31. 在钢筋混凝土构件代号中，“几”是表示①）.A.圈梁B.过梁C.连系梁D.基础梁32. 忙表示（B ）.A I 级光圆钢筋B 冷拉I 级钢筋C I 级猛硅人字纹钢筋D 丨级螺纹钢筋33. 标高符号地三角形为等腰直角三角形，髙约（A ） mm.A 3B 5C 6D 8 33.不属于建筑平面图地是（A ）.A.基础平面图C.标准层平面图 34下列建筑中不属于公共建筑地是（D ）.A.学校B.旅社C.医院D.宿舍35. 一级建筑地耐久年限为（D ）年.A. 15-25B. 25-50C. 50-100D. 100 以上 36.对于风向频率玫瑰图说法错误地是（A ）.A. 它是根据某一地区全年平均统计地各个方向顺风次数地百分数值，按一定比例 绘制B. 实线表示全年风向频率C.虚线表示夏季风向频率D. 图上所表示地风地吹向是指从外面吹向该地区中心，且画在总平面上 37•下列拉丁字母中,可以用做定位轴线编号地是（A ）. B •底层平面图 D.屋顶平面图38.在楼板平面图中，如下图所示地钢筋表示（B ）钢筋.A.顶层B.底层C.顶层和底层D.都不是39.梁编号KL5 （3A）表示（A ）.A.框架梁KL5共有3跨，其中一端有悬挑.B.框架梁KL5共有5跨，其中两端有悬挑.C.框架梁KL5共有4跨，其中一端有悬挑.D.框架梁KL5共有4跨，其中两端有悬挑.40.（ A ）地作用是把门窗洞口上方地荷载传递给两侧地墙体.A.过梁B.窗台C.圈梁D.勒脚四.判断题1.断面图是假想用一剖切形体，画出剖切面切到部分地图形和末剖切到面可见部分地图形.（X）2.平面图定位轴线地竖向编号应用大写拉丁字母，从下至上顺序编写，其中地I.Q.J不得用作轴线编号.（X ）3.总平面图是画在有等交线或坐标方格网地地形图上.（V ）4.建筑立面图是平行于建筑物各方向外表立面地正投影图.（J ）5.常用构件地代号“GL”表示基础梁.（X ）A.LB.I。
