石墨冷凝器技术规格书
冷凝器技术要求

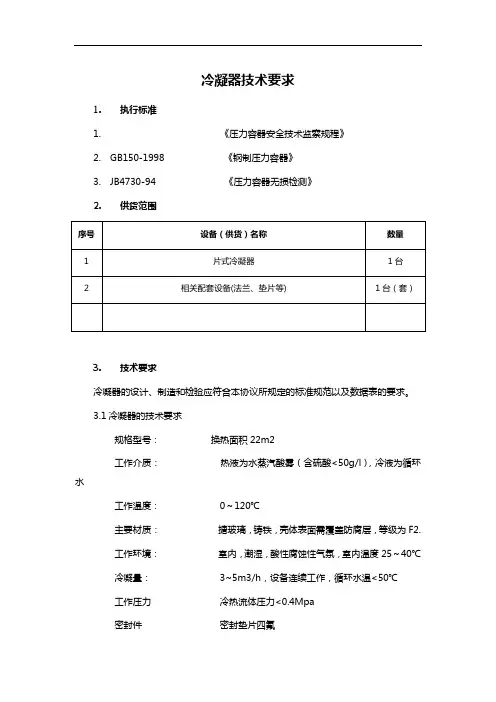

冷凝器技术要求1. 执行标准1. 《压力容器安全技术监察规程》2. GB150-1998 《钢制压力容器》3. JB4730-94 《压力容器无损检测》2. 供货范围序号设备（供货）名称数量1 片式冷凝器1台2 相关配套设备(法兰、垫片等) 1台（套）3. 技术要求冷凝器的设计、制造和检验应符合本协议所规定的标准规范以及数据表的要求。
3.1冷凝器的技术要求规格型号：换热面积22m2工作介质：热液为水蒸汽酸雾（含硫酸<50g/l），冷液为循环水工作温度：0～120℃主要材质：搪玻璃，铸铁，壳体表面需覆盖防腐层，等级为F2.工作环境：室内，潮湿，酸性腐蚀性气氛，室内温度25～40℃冷凝量：3~5m3/h，设备连续工作，循环水温<50℃工作压力冷热流体压力<0.4Mpa密封件密封垫片四氟瓷层厚度0.8~1.2mm焊缝系数0.6~0.8瓷釉理化性能和瓷面外观质量：符合ZBG4004-87标准3.2其它要求：1) 设备过流件及其它件均应考虑防腐，且不易结垢，易清洗。
2) 法兰标准：GB/T9119-20103.3配套或辅机设备清单、技术规格（型号）参数及技术要求1) 随机配套不锈钢地脚螺栓等紧固件2) 随机配套进出口法兰及螺栓4. 检验与试验要求4.1. 卖方提供材料证明及原厂材料性能报告。
4.2. 制造过程中按国家相关标准进行检验和提供合格报告。
4.3. 发货前一星期卖方通知买方代表进行发货前的验收。
5. 质量保证：质量保证期为发货之日起18个月或工程竣工之日起12个月，在此期间因发生设计制造质量造成的问题，卖方免费予以修理更换，卖方保证更换的维修备件的保证期为一年，以更换之日起重新计算时间。
由于买方原因造成的设备故障，卖方也应及时帮助处理。
现场安装调试后，连续安全平稳运行72小时，达到设计保证值时做为最终验收。
主体及配套装置免费维护一年，期后提供成本价格的上门服务。
6. 铭牌、包装与运输6.1. 铭牌铭牌应按规定的要求牢固地安装在醒目的位置。
冷凝器使用说明书
\■jT ■
\I jr 1
八、
1）及时向需方提供按合同规定的全部技术资料各图纸，有义务在必要 时邀请需方参与供方的技术设计审查。
2）按需方要求的时间到现场进行技术服务，指导需方按供方的技术资
料各图纸要求进行安装、分部与整套试运及试生产。
3）对于需方选购的与合同设备有关的配套设备，供方应主动提供满足 设备接口要求的技术条件各资料。
\■jT ■
\ 1jF1
清洗剂洗刷
3、拆装方法：
拆开管箱及筒体法兰上的螺栓即可。
4、换热器使用一定时间后，如有螺栓松动，可再均匀压紧螺栓至不泄 漏，但如-•密封垫老化，则必须对密封垫进行更换。
5、更换密圭寸垫的方法，拉下旧垫片，用汽油浸泡密圭寸槽内剩余胶水，
清洗干净，干燥后，再在槽内和密封垫背面薄薄涂上一层801强力胶，将
二、
本公司生产的冷凝器的型号规格如下：
依据换热面积分为：4m2,6m2,8m2,10m2,15m2,20m2,25m2,
30m,35m。。。等。还可根据客户所需实际换热面积定做。
三、
序号
名称
壳程
管程
1
工作压力
MPa
0.3
常压
2
设计压力
MPa
0.32
0.09
3
工作温度
C
v40
v120
4
设计温度
C
50
120
密封垫嵌入槽内，四周均匀压紧，72小时后方可组装使用。
七、
1、开始运行操作时，如两种介质压力不一样，要先应缓慢打开低压侧
阀门，然后开入高压侧阀门。
2、停车运行时应缓慢切断高压侧流体，再切断低压流体，请注意这样
石墨设备技术及规格说明
石墨设备技术及规格说明书南通远东化工设备有限公司地址：江苏省南通市通京大道866号邮编：226011电话：++ 86 513 85670516 传真：++ 86 513 85666165Http:// E-mail:*********************日期：2011年8月23日根据使用单位提供的使用工艺条件，同时结合我司在石墨行业的生产、制造、设计的经验，我司将根据国家最新石墨设备的制造标准选择、确定、设计、制造、检验所需设备，以满足使用工况条件需要，保证石墨设备可靠、长周期正常运行。
1.0 总则本技术说明书对于石墨制设备的供货范围、设计、材料选择、制造、检验和验收等方面的进行了描述和界定。
2.0 设备设计标准和规范2.1 石墨设备质量验收标准符合HG/T 2370-2005 《石墨制化工设备技术条件》HG/T 3113-1998 《YKA型圆块孔式石墨换热器》TSG R0001-2004 《非金属压力容器安全技术监察规程》GB/T21432-2008 《石墨制压力容器》HG/T2736-1995 《石墨制三合一盐酸合成炉》HG/T3189-2000 《水套式石墨氯化氢和成炉》2.2 壳体、法兰符合GB150-1998 《钢制压力容器》HG20593-97 《钢制管法兰、垫片、紧固件》2.3 铸铁件符合GB/T 9439-1988 《灰铸铁件》2.4 焊接形式符合GB985-88 《手工焊接接头型式和尺寸》2.5 钢制零件符合GB150-1998 《钢制压力容器》2.6 设备防腐漆按JB/T4711-2003执行，设备外露部分涂二度防锈漆一度面漆2.7 设备运输、包装标准HG/T 2370-2005 《石墨制化工设备技术条件》3.0 设备选材、设计、制造、检验、质量保证说明3.1 选材3.1.1石墨电极原材料：根据我公司多年石墨设备制造的经验，我公司将选取正规大型厂家生产的石墨化程度高、密度高、电阻率低、孔隙率低的优质石墨电极材料作为设备基材，能提供批量材料质保书，3.1.2不透性石墨块材：石墨块材浸渍采用酚醛树脂作浸渍剂，热固化后增加中温热处理过程，以改善其耐腐蚀能力，提高耐温性和气密性，以满足工艺要求。
冷凝器说明书
筒体上部有锥型进汽室，上部方型法兰安装时与排汽接管焊接，通过排汽接管与汽轮机后汽缸排汽口相接。锥型进汽室内有导汽板，使汽流进入冷凝器后较均布。进汽室旁侧有检修人孔。筒体下方中央为集水箱，出水口在集水箱下侧部。冷凝器两侧有四组弹簧座，用以支撑冷凝器重量、补偿内压及充水等的受力。筒体中部两侧均有抽气口，用抽气器抽除冷凝器内空气。
接。
材料来源
编制
校对
审核
提出部门
标准审查
标记
处数
文件更改号
签字
日期
批准文件
审定
洛阳
发电设备厂
BN5-1.6/0.3补汽式汽轮机
冷凝器说明书
共9页
第6页
2、将冷凝器的座脚调整至距离弹性支架的底座为S=350mm，见图2弹性支架,然后对底座架进行二次灌浆。
3、待二次灌浆凝固后，将弹簧及其他零件装入，松开起重螺栓使冷凝器压在弹簧上，弹簧倾斜不得大于10mm。（见图2a值）
2、钢管两端部与管板孔应进行清洗，不得有任何污秽和油污，并用细砂布打光，消除一切可见的纵向纹路。
3、涨管长度约为管板厚度的70％～90％范围内，不得大于管板厚度以免损伤管子，管子在进水端扩大成喇叭形。见图1管子安装图。
（二）排汽接管的安装
1、将后汽缸排汽法兰及排汽接管法兰接合面仔细检查，如发现由于运输卸装而造成的损伤等缺陷，应在安装前消除，并应保持出厂时的光洁度及配合精度。
签字
电设备厂
BN5-1.6/0.3补汽式汽轮机
冷凝器说明书
共9页
第2页
一、技术数据和附图
（一）技术数据
冷却面积：860m2
设计冷却水量：2066 t/h
水流程数：2道
冷凝器技术参数范文
冷凝器技术参数范文冷凝器是一种热交换设备，用于将气体或蒸汽冷却为液体。
冷凝器通常由具有高热传导能力的金属材料制成，例如铜、铝或不锈钢。
它们广泛应用于空调、制冷设备、工业过程中的热回收以及化工生产中。
以下是一些常见的冷凝器技术参数。
1.热传导系数：冷凝器材料的热传导系数是指通过单位面积和单位温度梯度时的热量传递速率。
较高的热传导系数可以提高冷凝器的热传递效率。
2.管道尺寸：冷凝器中的管道尺寸会直接影响其热传递能力。
较大的管道直径可以提高冷却液体的流量，从而增加冷凝器的热交换效果。
3.冷却介质：冷凝器可以使用水、气体或其他冷却介质来降低流体的温度。
冷却介质的性质和温度将直接影响冷凝器的性能。
4.冷却器结构：冷凝器可以是可开式或密闭式结构。
密闭式冷凝器主要用于高温高压环境，可以有效地控制冷却介质的压力和温度。
5.冷却面积：冷凝器的冷却面积是指其暴露给冷却介质的表面积。
较大的冷却面积可以提高冷凝器的热交换效率。
6.压降：冷凝器中流体的压降指的是流体在通过冷凝器时损失的压力。
较小的压降可以降低能耗，提高冷凝器的效率。
7.系数性能：冷凝器的系数性能是指其能够转化热能的能力。
常见的系数性能指标包括热传导系数、热阻、冷却能力等。
8.温度差：冷凝器的温度差是指冷却介质进入和离开冷凝器时的温度差。
较大的温度差可以提高冷凝器的热交换效率。
9.耐压能力：冷凝器需要能够承受工作环境中的压力变化，因此其材料和结构设计需要有足够的耐压能力。
10.清洁维护：冷凝器的工作效果会随着时间的推移而下降，因此需要定期进行清洁和维护。
冷凝器设计应该考虑到这一点，使得清洁和维护更加方便。
总结起来，冷凝器的技术参数包括热传导系数、管道尺寸、冷却介质、冷凝器结构、冷却面积、压降、系数性能、温度差、耐压能力和清洁维护。
这些参数将直接影响冷凝器的热传递效率和工作性能。
石墨冷凝器技术协议书范本
石墨冷凝器技术协议书范本甲方（技术提供方）：_____________________乙方（技术接受方）：_____________________鉴于甲方是石墨冷凝器技术的持有方，拥有相关的技术成果和知识产权，乙方希望获得该技术的使用权，双方本着平等互利的原则，经过友好协商，就石墨冷凝器技术的使用达成如下协议：第一条技术内容1.1 甲方同意向乙方提供石墨冷凝器技术，包括但不限于设计图纸、操作手册、维护指南及相关技术资料。
1.2 甲方保证所提供的技术是完整、可靠、有效的，并且未侵犯任何第三方的合法权益。
第二条技术许可2.1 甲方授予乙方非独占性的、不可转让的石墨冷凝器技术使用权。
2.2 乙方有权在约定的范围内使用该技术进行生产、销售等商业活动。
第三条技术培训与支持3.1 甲方负责对乙方进行技术培训，确保乙方能够熟练掌握和运用该技术。
3.2 甲方应提供必要的技术支持，协助乙方解决技术实施过程中遇到的问题。
第四条保密条款4.1 双方应对本协议内容及在合作过程中获得的对方商业秘密和技术秘密负有保密义务。
4.2 未经对方书面同意，任何一方不得向第三方披露、泄露或允许第三方使用上述秘密。
第五条知识产权5.1 甲方保证所提供的技术不侵犯任何第三方的知识产权。
5.2 乙方在使用过程中产生的任何新的知识产权，应与甲方协商确定归属。
第六条费用及支付方式6.1 乙方应向甲方支付技术许可使用费，具体金额为人民币__________元。
6.2 支付方式为：__________（一次性支付/分期支付）。
第七条违约责任7.1 如甲方未能按照约定提供技术或技术支持，应承担违约责任，并赔偿乙方因此遭受的损失。
7.2 如乙方未按约定支付技术许可使用费，应支付违约金，并继续履行支付义务。
第八条协议的变更与终止8.1 双方经协商一致，可以书面形式变更或终止本协议。
8.2 如遇不可抗力事件，致使本协议无法继续履行，双方均可书面通知对方终止本协议。
冷凝器技术规范
冷凝器技术规范总则1.1 本协议适用于（冷凝器制作）项目。
1.2 乙方提供满足本协议书和标准要求的高质量产品及其服务。
同时还应满足国家有关安全、环保等强制性标准的要求.1.3 乙方将严格执行本协议书所列标准及相应的国家和行业相关技术要求和适用的标准。
有矛盾时，按较高标准执行。
技术规范1 应遵循的主要标准：HG/T2370-2005 《石墨制化工设备技术条件》HG 5010-58 《平焊法兰》以上为应遵循的主要现行标准，但不仅限于此标准的要求。
2 使用条件或工艺参数介质：管程：热水壳程：氟酸压力：管程：-0.1Mpa 壳程：0.4Mpa使用温度： 160℃3 技术要求3.1 YKC型圆块孔式石墨换热器（冷凝器）结构见图一3.2 YKC型圆块孔式石墨换热器（冷凝器）以纵向孔为物料孔，横向孔为载热体孔，两向孔内的流体通过间壁进行热量交换。
3.3 石墨件和浸渍剂的材料性能应符合HG2370-92中3.1.1和3.1.2的规定。
3.4 钢制件应符合HG 2370-92. 中3.1的规定3.5 石墨制零部件的加工应符合HG2370-92中3.2的规定。
3.6 换热块浸渍后，表面不得有影响密封和安装的树脂瘤，孔内表面也不应有明显的树脂膜。
3.7 换热块的高度偏差为0.2%。
3.8 换热块两端密封面的平行度公差为0.15%，换热块两端密封面对外圆轴线的垂直度公差为0.1%。
3.9 同一换热块两端对钻时，其同轴度公差为Φ0.5mm，异向孔间壁厚减薄量≤1.2mm。
3.10 换热块的堵孔率≤1%3.11 换热块在组装前应进行试水试验，试水压力按设计压力的1.5倍试验，并保压30分钟，无渗漏为合格。
3.12 换热器组装应符合 HG 2370-92中3.3.3的规定，组装后总高度偏差为+。
-0.2%3.13 组装后应按HG 2370-92中4.5要求进行试水压试验，所有密封不得渗漏。
3.14 换热器钢制外壳的焊缝应平整，无明显表面缺陷，所有金属件均应涂刷防锈漆，漆膜应牢固均匀，不得漏涂、起泡等缺陷。
石墨材料技术参数
3.8
R8500 (V1466)
1.77
5/100:70
50
120
10.5
3.9
R8510
1.83
5/100:95
60
125
11.5
4.0
R8650 (V1364)
西 R8710 格 (V1633)
R5300
里 (EK90) R5340 (EK92)
1.84 1.88 1.73 1.72
5/100:95
最大粒子 径(mm) 0.02 0.02 0.02 0.05 0.05 0.05 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.05 0.02 0.02 0.02 0.02
0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 -
SMF-2202 Φ130x250
上 SMF-530 Φ100x250
1.72
44
21
58.5
海 SMF-220 420x140x45
SMF-220 400x130x100 1.71
24
45
15
100
SMF-230 300x150x105
SMF-500 780x210x120 SMF-510 420x120x80
1.75 1.77 1.79 1.84 1.73
10/100:100 45
5/100:70
50
10/150:95 50
5/100:95
65
10/100:80 40
100
9.5
4.2
120
10.5
3.9
120
11.5
石墨冷凝器Microsoft Word 文档 (2)
0.2788 501.742 792 185/184.75 245/246.95 370/371.36 0.1244/0.1374223.92/246.96```````GH型浮头列管式石墨换热器结构与特点结构简单、紧凑、流体阻力小，可制造较大换热面积。
但耐压、耐温较块孔式低，不适用于强烈冲击、振动的场合，并以作冷却（冷凝）器为好。
本设备分I型和和Ⅱ型。
I型不带气液分离器，Ⅱ型带气液分离器，作冷凝器时应选用Ⅱ型。
浮动端管板的密封在直径小于500毫米时，可用O形橡胶密封圈，一般用盘根密封。
技术特性(按HG5-1320-80)许用温度作加热器：-20~120℃ 作冷却器：-20~130℃ 许用压力管程：0.1~02MPa 壳程：0.3MPa 注：我厂生产两种系列的浮头列管式换热器：1)按化工部标准HG5-1320-80制造的GH型;2)按1967年化工院图纸制造老系列，LGH型(1982年前产品按此型制造)用户可任意选用，并可按用户来图制造或根据用户需要代为设计。
目前一般生产的是由ф22/ф32毫米、ф36/ф50毫米石墨管组装的列管式石墨换热器。
产品最大规格210米2/台。
产品参数：GH型列管式石墨热器系列表筒体直径毫米管数根有效管长2000毫米3000毫米4000毫米500毫米公称内径外径平均公称内径外径平均公称内径外径平均公称内径外径平均300 38 5 5.3 7.6 6.5 10 7.9 11.4 9.7 - - - - - - - - 400 61 10 8.5 12.2 10.3 15 12.6 18.4 15.5 20 16.9 16.9 20.7 - - - - 450 85 - - - - 20 17.6 25.6 21.6 30 23.5 23.5 28.8 - - - - 500 109 - - - - 25 22.6 32.8 27.7 35 30.1 30.1 36.9 - - - - 550 121 - - - - 30 25.0 36.4 30.7 40 33.4 33.4 41 - - - - 600 151 - - - - 35 31.3 45.5 38.4 50 41.7 41.7 51.2 - - - - 650 187 - - - - 45 38.8 56.3 47.5 60 51.7 51.7 63.4 - - - -矩形块孔式石墨换热器1、结构特点：以加工有两种物料通道的石墨单元块叠装成换热主体，用上下石墨封头导流腐蚀性介质，两侧铸铁平板集流载热体，再加连接用的零部件与密封垫片构成矩形孔块孔式石墨换热器，本设备是目前比较先进的一种热交换器。
石墨冷凝器Microsoft Word 文档 (2)
```````GH型浮头列管式石墨换热器结构与特点结构简单、紧凑、流体阻力小，可制造较大换热面积。
但耐压、耐温较块孔式低，不适用于强烈冲击、振动的场合，并以作冷却（冷凝）器为好。
本设备分I型和和Ⅱ型。
I型不带气液分离器，Ⅱ型带气液分离器，作冷凝器时应选用Ⅱ型。
浮动端管板的密封在直径小于500毫米时，可用O形橡胶密封圈，一般用盘根密封。
技术特性(按HG5-1320-80)许用温度作加热器：-20~120℃ 作冷却器：-20~130℃ 许用压力管程：0.1~02MPa 壳程：0.3MPa 注：我厂生产两种系列的浮头列管式换热器：1)按化工部标准HG5-1320-80制造的GH型;2)按1967年化工院图纸制造老系列，LGH型(1982年前产品按此型制造)用户可任意选用，并可按用户来图制造或根据用户需要代为设计。
目前一般生产的是由ф22/ф32毫米、ф36/ф50毫米石墨管组装的列管式石墨换热器。
产品最大规格210米2/台。
产品参数：矩形块孔式石墨换热器1、结构特点：以加工有两种物料通道的石墨单元块叠装成换热主体，用上下石墨封头导流腐蚀性介质，两侧铸铁平板集流载热体，再加连接用的零部件与密封垫片构成矩形孔块孔式石墨换热器，本设备是目前比较先进的一种热交换器。
具有结构紧凑，占地面积小，耐用性好，不易损坏。
零件通用性好，采用标准件，并采用积木式组装，便于制造与装修，石墨间不采用胶结剂，而采用石棉垫片密封，避免了用胶结剂带来的问题，因而结构强度高，抗热冲击和抗震性能好，使用寿命长。
该设备可用作再沸器、加热器、冷却器、冷凝器等。
2、技术特性:许用压力：纵向0.5MPa 横向0.3 MPa许用温度：-15~150℃。
点击大图<进入产品参数>圆块孔式石墨换热器1、结构特点YKA圆块孔式石墨换热器由圆柱型石墨换热块、石墨封头及其间的密封垫圈，通过金属盖板、拉杆及弹簧，积木式地叠装成换热主体。
本设备在结构中不采用胶结剂，而采用聚四氟乙烯形O形圈密封介质，外加压力弹簧，以做热胀冷缩的自动补偿机构，采用短通道，增加再分配室以提高紊流效应，使得本换热器具有结构强度高、耐温、耐压性能强、抗冲击性能好，体积小利用率高，并便于检修的特点。
石墨冷凝器技术规格书
石 墨 冷 凝 器技术规格书车间负责人:设备负责人:二〇一八年六月1一、供货范围及工艺参数设备卖方的供货范围包括（但不仅限于）下列部分：设备本体、物料进出口配对法兰式钢衬四氟短接(其材质为钢衬四氟法兰紧固)、垫3片（材质为：三元乙丙橡胶）、紧固件等。
矩形冷凝器为石墨块之间的密封垫为三元乙丙橡胶垫，石墨块为可拆卸更换结构。
要求采用新购石墨制造，禁用翻新石墨块制造；树脂采用酚醛树脂。
提供上游采购石墨原料的质量合格证书和购货公司。
设备技术参数：序号 车间设备名称规格及材质材质数量介质名称（热侧/冷侧）进口温度（热侧/冷侧）℃出口温度（热侧/冷侧）℃操作压力（热侧/冷侧）mpa备注1 水解岗位水解冷凝器石墨式冷却器3JK-660(B)矩形60m2石墨 10盐酸，亚磷酸二甲酯，甲醇，三乙胺，多聚甲醇，甘氨酸/盐水50/-1230/-50.08/0.4物料管口配对法兰式钢衬四氟短接。
冷却管口配对标准法兰2二、规格尺寸三、浸渍工艺要求（一）浸渍剂应具备下列条件1）具有良好的化学稳定性；2）浸渍后能提高石墨材料力学性能；3）早加热或其他热工艺条件下，应易于固化，固化后其体积应无甚变化；4）挥发成分和水分应尽量减少；5）粘度要低，流动性好，易于充填石墨材料孔隙，对石墨材料3的粘附性良好。
（二）浸渍工艺要求1）浸渍必须保证真空度、压力、时间等；2）石墨材料要浸渍至少三次以满足设备的使用要求。
（三）浸渍评定要求石墨材料浸渍后的抗拉强度、抗压强度、抗弯强度应符合HG/T2370《石墨制化工设备技术条件》中的要求。
其中抗拉试样每个试样的强度性能测试试值应不低于HG/T2370《石墨制化工设备技术条件》中的规 定。
石墨制压力容器所用石墨材料浸渍后的 抗拉强度、抗压强度、抗弯强度应符合GB/T 21432。
四、性能保证投标方保证所供货物符合本招标书对整套设备设计、材料选择、加工、检验和验收等方面的要求；在质量保证期内（设备出厂交货后18个月或工厂开车后12个月，以先到时间为准），由于卖方设计、制造、材料选择和安装方面的原因出现的质量问题，卖方将在接到买方正式书面通知后3天内免费进行改进、修理或更换。
冷凝器设计说明书
摘要根据设计条件，依据GB151和GB150及相关规范，对卧式壳程冷凝器进行了工艺计算，结构计算和强度计算。
工艺计算部分主要是根据给定的设计条件估算换热面积，从而进行冷凝器的选型，校核传热系数，计算出实际的换热面积，最后进行压力降和壁温的计算。
结构和强度的设计主要是根据已经选定的冷凝器型式进行设备内各零部件（如接管、折流板、定距管、管箱等）的设计，包括：材料的选择、具体尺寸确定、确定具体位置、管板的计算、法兰的计算、开孔补强计算等。
最后设计结果再通过装配图零件图等表现出来。
关于卧式壳程冷凝器设计的各个环节，设计说明书中都有详细的说明。
关键词：管壳式换热器卧式壳程冷凝器管板法兰AbstractAccording to the design condition, GB151 and GB150 and related norms, design a horizontal shell condenser, which included technology calculate of condenser, the structure and intensity of condenser.The technology calculation process. Mainly, the process of technology calculate is according to the given design conditions to estimate the heat exchanger area, and then, select a suitable condenser to check heat transfer coefficient ,just for the actual heat transfer area .Meanwhile the process above still include the pressure drop and wall temperature calculation . The design is about the structure and intensity of the design. This part is just on the selected type of condenser to design the condenser’s components and parts ,such as vesting ,baffled plates, the distance control tube, tube boxes. This part of design mainly include：the choice of materials，identify specific size, identify specific location, the thickness calculation of tube sheet, the thickness calculation of flange, the opening reinforcement calculation etc. In the end, the final design results through and parts drawing to display.The each aspects of the horizontal shell condenser has detailed instructions in the design manual.Key word: Shell-Tube heat exchanger; Horizontal shell condenser; Tube sheet; Flange.目录摘要 (I)Abstract (II)第1章绪论 (1)冷凝器概述 (1)冷凝器类型 (1)卧式壳程冷凝器 (1)卧式管程冷凝器 (2)立式壳程冷凝器 (2)管内向下流动的立式管程冷凝器 (3)向上流动的立式管程冷凝器 (3)冷凝器发展前景 (4)第2章工艺计算 (5)设计条件 (5)确定物性数据 (5)冷凝器的类型与流动空间的确定 (5)未考虑冬季因素 (5)估算传热面积 (5)选工艺尺寸计算 (7)冷凝器核算 (10)冬季因素考虑 (17)综合考虑 (18)估算传热面积 (19)选工艺尺寸计算 (19)冷凝器核算 (20)换热器主要结构尺寸和计算结果 (25)第3章结构设计 (26)壳体、管箱壳体和封头的设计 (26)壁厚的确定 (26)管箱壳体壁厚的确定 (27)标准椭圆封头的设计 (27)管板与换热管设计 (28)管板 (28)换热管 (29)进出口设计 (30)接管的设计 (30)接管外伸长度 (30)排气、排液管 (30)接管最小位置 (31)折流板或支持板 (32)折流板尺寸 (32)折流板和折流板孔径 (32)折流板的布置 (33)防冲挡板 (34)拉杆与定距管 (34)拉杆的结构和尺寸 (34)拉杆的位置 (35)定距管尺寸 (35)鞍座选用及安装位置确定 (35)第4章强度计算 (36)壳体、管箱壳体和封头校核 (36)壳体体校核 (36)管箱壳体校核 (36)椭圆封头校核 (37)接管开孔补强 (37)蒸汽进出口开孔补强 (37)管箱冷却水接管补强的校核 (39)膨胀节 (40)膨胀节 (40)膨胀节计算 (41)管板校核 (42)结构尺寸参数 (42)各元件材料及其设计数据 (43)管子许用应力 (44)结构参数计算 (45)法兰力矩 (46)换热管与壳体圆筒的热膨胀应变形差 (46)管箱圆筒与法兰的旋转刚度参数 (46)管子加强系数 (47)旋转刚度无量纲参数 (47)设计条件不同危险组合工况的应力计算 (48)四种危险工况的各种应力计算与校核： (50)设计值总汇 (52)第5章安装使用及维修 (53)安装 (53)维护和检修 (53)结论 (56)参考文献 (57)致谢 (58)第1章绪论冷凝器概述在蒸馏过程中，把蒸气转变成液态的装置称为冷凝器[1]。
石墨冷凝器
石墨冷凝器简介石墨冷凝器是一种常用的换热设备，广泛应用于化工、冶金、能源等领域。
它利用石墨材料的优良导热性能，将流体中的热量快速传导到冷却介质中，实现换热效果。
本文将介绍石墨冷凝器的工作原理、结构特点以及应用领域。
工作原理石墨冷凝器利用石墨材料的高导热性能，在密闭的容器内，将需要冷凝的流体引入，并通过石墨管道进行传导。
在冷凝过程中，冷凝介质通过冷却装置进入石墨管道，吸收热量并变为液体状态。
石墨冷凝器的特点是传热效率高、换热面积大、抗腐蚀性能强。
结构特点石墨冷凝器由石墨管道、石墨盘式、石墨包封及排气系统等组成。
1. 石墨管道石墨管道是石墨冷凝器中的主要部件，负责传导热量。
石墨管道具有导热性能良好、耐腐蚀、耐高温等特点。
在石墨管道的表面，还可以进行波纹设计，增加传热面积，提高换热效率。
2. 石墨盘式石墨盘式是石墨冷凝器中的热交换部件，具有较大的换热面积。
石墨盘式可以通过调整板间距来控制流体的流速和换热量，从而实现更好的换热效果。
3. 石墨包封石墨包封用于将石墨管道和石墨盘式连接起来，保证流体不泄漏。
石墨材料具有较好的密封性能，能够有效避免流体泄漏，确保操作安全。
4. 排气系统排气系统用于排除石墨冷凝器内部的气体，并确保设备运行的稳定性和安全性。
排气系统通常包括排气阀、排气管道等部件，能够快速有效地将气体排出。
应用领域由于石墨冷凝器具有传热效率高、换热面积大、抗腐蚀性能强的特点，因此在化工、冶金、能源等领域有着广泛的应用。
1. 化工领域在化工生产过程中，许多反应会产生大量的热量，需要通过冷凝器进行散热。
石墨冷凝器由于其良好的导热性能和抗腐蚀性能，非常适合用于化工领域的热交换。
2. 冶金领域冶金过程中，冷却液往往需要与高温物质进行接触，以达到降温目的。
石墨冷凝器具有耐高温、耐腐蚀等特点，适用于冶金领域的冷却过程。
3. 能源领域在能源产业中，石墨冷凝器可用于燃烧设备和热交换装置中，通过高效换热，提高能源利用率。
