位操作指令
51单片机位操作指令

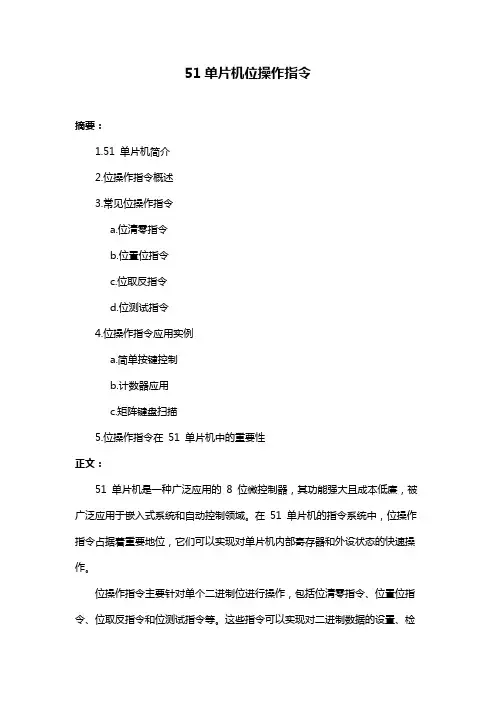

51单片机位操作指令摘要:1.51 单片机简介2.位操作指令概述3.常见位操作指令a.位清零指令b.位置位指令c.位取反指令d.位测试指令4.位操作指令应用实例a.简单按键控制b.计数器应用c.矩阵键盘扫描5.位操作指令在51 单片机中的重要性正文:51 单片机是一种广泛应用的8 位微控制器,其功能强大且成本低廉,被广泛应用于嵌入式系统和自动控制领域。
在51 单片机的指令系统中,位操作指令占据着重要地位,它们可以实现对单片机内部寄存器和外设状态的快速操作。
位操作指令主要针对单个二进制位进行操作,包括位清零指令、位置位指令、位取反指令和位测试指令等。
这些指令可以实现对二进制数据的设置、检测和修改等功能,为实际应用提供了极大的便利。
位清零指令(如CLR)用于将指定寄存器的某一位设置为0。
例如,我们可以使用CLR P1.0 来将P1 寄存器的第0 位清零。
位置位指令(如SETB)则用于将指定寄存器的某一位设置为1。
例如,我们可以使用SETB P1.0 来将P1 寄存器的第0 位设置为1。
位取反指令(如CPL)用于将指定寄存器的某一位取反,即0 变1,1 变0。
例如,我们可以使用CPL P1.0 来将P1 寄存器的第0 位取反。
位测试指令(如JC、JNC、JB、JNB 等)用于根据指定寄存器的某一位的值来决定程序的执行流程。
例如,我们可以使用JC P1.0 来检查P1 寄存器的第0 位是否为1,若为1 则跳转到指定地址执行程序。
位操作指令在实际应用中有着广泛的应用。
例如,我们可以使用位清零指令和位置位指令来实现简单按键的控制,根据按键的状态来控制LED 灯的点亮和熄灭。
又如,我们可以使用位操作指令来实现计数器功能,通过位清零指令和位测试指令来计数和判断计数器是否达到预定值。
此外,位操作指令还可以应用于矩阵键盘扫描,通过位操作指令来检测并识别按键的按下。
总之,位操作指令在51 单片机中具有举足轻重的地位,掌握这些指令的使用方法对于进行51 单片机编程至关重要。
位操作指令
00010000 (PC) + 3 direct (PC) + 3 + rel rel address 0
2
位条件转移指令
JC rel
Jump if Carry is Set PC = PC + 2
N
JNC rel
Jump if Carry not Set PC = PC + 2 下条指令 C = 0? Y PC = PC + rel N 下条指令
P1.3 = 1,P1.5 = 0 , C=1 C = 1,则P1.5 = 1 , 原地跳转
位传送指令
指令格式
MOV bit,C MOV C,bit
指令功能
(CY) (bit) (bit) (CY)
机器码
10010010, direct 10100010, direct
周期
2 1
片内RAM、SFR中位地址。 、 片内 中 地址。
指令,可用逻辑与、 无位异或指令,可用逻辑与、或及取反指令予以实现
目
录
位传送指令 位状态操作指令 位逻辑运算指令 位条件转移指令
位条件转移指令
指令格式 判断 累加 器C
JC rel JNC rel JB bit,rel
指令功能
若CY = 0,则PC 若CY = 1,则PC 若CY = 0,则PC 若CY = 1,则PC 若(bit) = 0,则PC 若(bit) = 1,则PC 若(bit) = 0,则PC 若(bit) = 1,则PC (PC) + 2 (PC) + 2 +rel (PC) + 2 +rel (PC) + 2 (PC) + 3 (PC) + 3 + rel (PC) + 3 + rel (PC) + 3
三菱PLC功能指令
三菱PLC功能指令1.位操作指令:位操作指令用于读取、写入和修改位级别的数据。
常见的位操作指令包括LD(逻辑与)、ORR(逻辑或)、AND(逻辑与)、XOR(异或)等。
2.数据操作指令:数据操作指令用于读取、写入和修改字节、字和双字级别的数据。
常见的数据操作指令包括MOV(赋值)、ADD(加法)、SUB(减法)、MUL(乘法)、DIV(除法)等。
3.计数器指令:计数器指令用于实现计数功能。
有三种类型的计数器指令:上升沿计数器、下降沿计数器和阶段计数器。
计数器指令可以用于进行数量统计、进度监测等应用。
4.定时器指令:定时器指令用于实现定时功能。
有两种类型的定时器指令:上升沿定时器和下降沿定时器。
定时器指令可以用于进行时间监测、延时操作等应用。
5.移位指令:移位指令用于将数据的位进行移动。
常见的移位指令包括SHL(左移)、SHR(右移)等。
移位指令通常用于数据处理和位拼接等应用。
6.比较指令:比较指令用于比较两个数值的大小。
常见的比较指令包括CMP(比较)、EQ(等于)、NE(不等于)、GT(大于)等。
比较指令可以用于实现条件判断和逻辑控制等应用。
7.转移指令:转移指令用于控制程序的流程。
常见的转移指令包括JMP(无条件跳转)、JE(等于时跳转)、JNE(不等于时跳转)、JG(大于时跳转)等。
转移指令可以用于实现程序的循环和条件判断等应用。
8.存储器控制指令:存储器控制指令用于读取和写入存储器的数据。
常见的存储器控制指令包括LD(读取)、ST(写入)等。
存储器控制指令可以用于实现数据存储和加载等应用。
9.数学指令:数学指令用于实现各种数学运算。
常见的数学指令包括SIN(正弦)、COS(余弦)、SQRT(平方根)等。
数学指令可以用于实现数据处理和数值计算等应用。
10.基本运算指令:基本运算指令用于实现基本的数值运算。
常见的基本运算指令包括加法、减法、乘法和除法等。
基本运算指令通常用于实现逻辑计算和数据处理等应用。
位及位操作指令
位及位操作指令通过前面那些流水灯的例子,我们已经习惯了“位”一位就是一盏灯的亮和灭,而我们学的指令却全都是用“字节”来介绍的:字节的移动、加法、减法、逻辑运算、移位等等。
用字节来处理一些数学问题,比如说:控制冰箱的温度、电视的音量等等很直观,可以直接用数值来表在。
可是如果用它来控制一些开关的打开和合上,灯的亮和灭,就有些不直接了,记得我们上次课上的流水灯的例子吗?我们知道送往P1口的数值后并不能马上知道哪个灯亮和来灭,而是要化成二进制才知道。
工业中有很多场合需要处理这类开关输出,继电器吸合,用字节来处理就显示有些麻烦,所以在8031单片机中特意引入一个位处理机制。
1.位寻址区在8031中,有一部份RAM和一部份SFR是具有位寻址功能的,也就是说这些RAM的每一个位都有自已的地址,可以直接用这个地址来对此进行操作。
图1内部RAM的20H-2FH这16个字节,就是8031的位寻址区。
看图1。
可见这里面的每一个RAM中的每个位我们都可能直接用位地址来找到它们,而不必用字节地址,然后再用逻辑指令的方式。
2.可以位寻址的特殊功能寄存器8031中有一些SFR是可以进行位寻址的,这些SFR的特点是其字节地址均可被8整除,如A累加器,B寄存器、PSW、IP(中断优先级控制寄存器)、IE(中断允许控制寄存器)、SCON(串行口控制寄存器)、TCON (定时器/计数器控制寄存器)、P0-P3(I/O端口锁存器)。
以上的一些SFR我们还不熟,等我们讲解相关内容时再作详细解释。
3.位操作指令MCS-51单片机的硬件结构中,有一个位处理器(又称布尔处理器),它有一套位变量处理的指令集。
在进行位处理时,CY(就是我们前面讲的进位位)称“位累加器”。
有自已的位RAM,也就是我们刚讲的内部RAM 的20H-2FH这16个字节单元即128个位单元,还有自已的位I/O空间(即P0.0…..P0.7,P1.0…….P1.7,P2.0……..P2.7,P3.0……..P3.7)。
第2章位操作指令
第2章 位操作指令
图2-3 触点块的串、并联指令
第2章 位操作指令
图2-4 栈指令说明
第2章 位操作指令 堆栈指令最多嵌套9层。为保证程序地址指针不发生错误, 入栈和弹栈指令必须成对使用,最后一次读栈操作应使用弹栈 指令。
第2章 位操作指令 2.2.4 其他指令 1. 取反 取反(NOT) 取反触点将它左边电路的逻辑运算结果取反,运算结果若 为1则变为0,为0则变为1,该指令没有操作数。能流到达该触 点时即停止,若能流未到达该触点,则该触点给右侧供给能流。 NOT指令将堆栈顶部的值由0改为1,或由1改为0。 2. 跳变触点 正跳变触点检测到一次正跳变(触点的输入信号由0变为1) 时,或负跳变触点检测到一次负跳变(触点的输入信号由1变为0) 时,触点接通一个扫描周期。正/负跳变指令的助记符分别为 EU(Edge Up,上升沿)和ED(Edge Down,下降沿),它们没有操 作数,触点符号中间的“P”和“N”分别表示正跳变(Positive Transition)和负跳变(Negative Transition)。
正转按钮 反转按钮
第2章 位操作指令 2.1.3 硬件接线 图2-1所示是PLC和外部设备的正反转硬件接线图。应说明 的是,西门子PLC面板上标有“M”的端子可作为公共端,而有 几个输入/输出端子可共用一个“M”公共端,应视具体机型而 定。另外,图中输入侧的直流电源由PLC提供,而输出侧的直 流电源需另外配备。
第2章 位操作指令 3. 置位与复位 执行S(Set,置位或置1)与R(Reset,复位或置0)指令时,从 指定位地址开始的N个点的映像寄存器都被置位(变为1)或复位 (变为0),N=1~255,并保持该状态,即使条件失去(自锁功能)。 如果被指定复位的是定时器位(T)或计数器位(C),将清除定时 器/计数器的当前值。当置位、复位输入同时有效时,复位优先。 编程时,置位、复位线圈之间间隔的网络个数可以任意。 置位、复位线圈通常成对使用,也可以单独使用或与指令盒配 合使用。
PLC的基本指令
PLC的基本指令一、位操作类指令位操作类指令依靠两个数字1和0进行工作,这两个数字组成了二进制系统,数字1和0称之为二进制数或简称位。
在触点与线圈中,1表示启动或通电,0表示启动或未通电。
1.标准触点指令梯形图表示:语句表表示:“LD bit ”;“LDN bit”。
Bit触点的范围:V、I 、Q、M、SM、T、C、S、L(位)。
功能及说明常开触点在其线圈不带电时,触点是断开的,触点的状态为Off或为0。
当线圈带电时,其触点是闭合的,触点的状态为ON或为1。
该指令用于网络块逻辑运算开始的常开触点与母线的连接。
常闭触点在其线圈不带电时,触点是闭合的,触点的状态为ON或为1。
当线圈带电时,其触点是断开的,触点的状态为OFF或为0。
该指令用于网络块逻辑运算开始的常闭触点与母线的连接。
2.立即触点指令梯形图表示:语句表表示:“LDI bit ”;“LDNI bit”。
Bit触点的范围:I(位)。
功能及说明当常开立即触点位值为1时,表示该触点闭合。
当常闭立即触点位值为0时,表示该触点断开。
指令中的“I”表示立即的意思。
执行立即指令时,CPU直接读取其物理输入点的值,而不是更新映像寄存器。
在程序执行过程中,立即触点起开关的触点作用。
3.输出操作指令(线圈驱动指令)梯形图表示:语句表表示:“=bit ”Bit触点的范围:V、I 、Q、M、SM、T、C、S、L(位)。
功能及说明输出操作是把前面各逻辑运算的结果复制到输出线圈,从而使输出线圈驱动的输出常开触点闭合,常闭触点断开。
输出操作时,CPU是通过输入/输出映像区来读/写输出操作的。
4.立即输出操作指令梯形图表示:语句表表示:“=I bit ”Bit的范围:Q(位)。
功能及说明立即输出操作是把前面各逻辑运算的结果复制到输出线圈,从而使立即输出线圈驱动的输出常开触点闭合,常闭触点断开。
当立即输出操作时,CPU立即输出。
除将结果写到输出映像区外直接驱动实际输出。
5.逻辑与、或操作指令梯形图表示:逻辑与操作由标准触点或立即触点串联构成;逻辑或操作由标准触点或立即触点的并联构成。
位操作类指令
CY←(CY)∧(bit) CY←(CY)∧(/bit ) CY←(CY)∨(bit) CY←(CY)∨(/bit)
CY←(/CY) bit ←(/bit)
标志位
解释
P OAC VCY
× × × √ CY和指定位的与,结果存入CY
× × × √ 指定位求反后和CY与,结果存入CY
× × × √ CY和指定位的或,结果存入CY
× × × × 若(CY)=0转移,PC←(PC)+2+rel,否则程序顺序执行,PC← (PC)+2
× × × × 若(bit)=1转移,PC←(PC)+3+rel,否则程序顺序执行,PC← (PC)+3
× × × × 若(bit)=0转移,PC←(PC)+3+rel,否则程序顺序执行,PC← (PC)+3
× × × × 若(bit)=1转移,PC←(PC)+3+rel,并清零该位,即bit=0;否则程 序顺序执行,PC←(PC)+3
【例】:完成(Z)=(X)⊕(Y)异或运算,其中:X、Y、Z表示位地址。
解:异或运算可表示为(Z)=(X)(/Y)+(/X )(Y),参考程序如下:
MOV C,X
;CY←(X)
2.置位复位指令(4条)
指令
功能
CLR C CLR bit SETB C SETB bit
CY←0 bit←0 CY←1 bit←1
标志位
解释
P OAC VCY
× × × √ 清CY × × × × 清位 × × × √ 置位CY × × × × 置位
3.位运算指令(6条)
指令
功能
ANL C,bit ANL C,/bit ORL C,bit ORL C,/bit CPL C CPL bit
单片机位操作指令
单片机位操作指令
单片机位操作指令是在单片机编程中常用的一种操作方式,通过对某一位进行操作来实现对寄存器或变量的位级操作。
在单片机中,每个寄存器或变量都是由多个位(bit)组成的。
位操作指令允许我们对某一位进行读、写或修改操作,而不必对整个寄存器或变量进行操作,从而提高了程序的执行效率和节省了存储空间。
位操作指令可以分为位设置、位清零、位读取和位翻转四种操作。
1. 位设置:通过将某一位设置为1来实现位的置位操作。
例如,可以使用“OR”操作符将某一位与1进行“或”操作后赋值给原来的变量,即可将该位设置为1。
2. 位清零:通过将某一位设置为0来实现位的清零操作。
例如,可以使用“AND”操作符将某一位与0进行“与”操作后赋值给原来的变量,即可将该位清零。
3. 位读取:通过读取某一位的值来实现位的读取操作。
例如,可以使用“AND”操作符将某一位与1进行“与”操作后判断结果是否为1,即可读取该位的值。
4. 位翻转:通过将某一位的值取反来实现位的翻转操作。
例如,可
以使用“XOR”操作符将某一位与1进行“异或”操作后赋值给原来
的变量,即可将该位的值翻转。
位操作指令在单片机编程中应用广泛,可以用来控制外设的开关状态、读取传感器的信号、实现位级的逻辑运算等。
在一些对性能和存储空间要求较高的应用中,合理地运用位操作指令可以提高程序的效率和优化系统的设计。
需要注意的是,在使用位操作指令时,应注意对位操作的顺序和操作的原子性。
由于位操作指令是直接对寄存器或变量的位进行操作,因此在多线程或中断处理的场景中,需要确保对同一寄存器或变量的位操作是原子操作,以避免出现不可预期的结果。
单片机控制流水灯—位操作指令
2 知识准备
四、取反指令
C语言中取反运算符是“~” ,用来对一个二进制整数按位取反,即将0变1,将1变0。
1.“~”运算符可以对整型常量直接操作,比如: int a=~0;则a的值为1。
2.“~”运算符也可以操作变量 unsigned char a=0xaa; unsigned char b=~a; 则b=~a=0x55; 因为“~”运算是一元运算符,所以没有复合赋值运算。
2 知识准备
三、循环位移
_crol_, _cror_指令:将char型变量循环向左(右)移动指定位数后返回,区别 于一般移位的是移位时没有数位的丢失。循环左移时,用从左边移出的位填 充字的右端,而循环右移时,用从右边移出的位填充字的左侧。这种情况在 系统程序中时有使用,在一些控制程序中用得也不少。
3 搭建硬件电路
1.关闭单片机开发板电源开关; 2.单片机P1.0~P1.7端口对应连 接VD31~VD24。
4
编写程序
{ unsigned char a, t;
//定义无符号字符型变
#include< reg51.h >
量
void delay(unsigned int ys) P1=0xff;
8
课后任务
•复习位操作指令,理解其含义及用法。
单片机技术及应用
}
}产生Hex二进制文件,下载到STC89C58芯片中,验证流水灯程序功能。
6
成果展示及评价
•学生进行作品展示
6
成果展示及评价
评价内容 1.安全用电
自评
小组评价 教师评价
优☆ 良△ 中√ 差×
职业素养
2.设备及器材的安全 3.记录整理完整准确
•学生进41..符流行合水6灯作S管工理品作理原展念理 示
03.9 第三章 - 单片机指令系统(位操作指令MOV、SETB、CLR、CPL、ANL、ORL)
;A = 59H = 0101 1001B ;P1 = A = 0101 1001B ;C = 1 ;ACC.1 = 1 ;P1.3 = 0 ;P1.6 = 0 ;P1.2 = 1 ;(20H)= P1 = 0001 0101B ;(30H)= A = 0101 1011B
09:43
单片机技术
8
3.9.2 位控制指令(SETB、CLR、CPL)
;P1.0 = 1 ;ACC.3 = 0 ;C = 1 ;C = 1 ;C = 1 ;P3.4 = 1
09:43
单片机技术
14
3.9.3 位条件转移指令(JC、JB、JBC)
❖ 1.判C转移指令ຫໍສະໝຸດ JC、JNC)JC rel
;先PC←PC+2;若(Cy)= 1时转移,且PC'
=PC+rel,否则顺序执行
CPL bit ;(bit)= (/bit)
▪ 功能:将Cy或bit取反。
09:43
单片机技术
9
3.9.2 位控制指令(SETB、CLR、CPL)
❖ 课堂练习
▪ 执行以下指令?
SETB P1.0 CLR 20H CLR PSW.2 CPL PSW.2 CLR RS0 SETB RS1
;P1.0 = 1 ;20H = 0 ;PSW.2 = 0 ;PSW.2 = 1 ;RS0 = 0 ;RS1 = 1
❖ 1.位置1指令(SETB)
▪ 格式:SETB C ;(Cy) = 1
SETB bit ;(bit)= 1
▪ 功能:将Cy或bit置1。
❖ 2.位置0指令(CLR)
▪ 格式:CLR C ;(Cy) = 0
CLR bit ;(bit)= 0
▪ 功能:将Cy或bit置0。
位操作指令
JB JNB
bit, rel bit, rel
位控制转移指令
按位条件转移并清零指令
这条指令将判断转移与修改结合在一起,实现“测试并清除” 的原子操作(不可分割的操作)。指令格式为
JBC
bit, rel
单片机原理与应用
只能在位操作数和位累加器C之间进行。根据传送方向不同, 有两条
MOV MOV
C, bit bit, C
1.2 位修改指令
位置位指令 将位累加器C或某一指定位置为1,有两条
SETB
C
SETB
bit
位修改指令
位清零指令 这种指令的功能是将位累加器C或某一指定位置为0,有两条
CLR
单片机原理与应用
位作指令
位操作指令的操作数不是字节,而是字节中的某一位,又称为 布尔操作指令
位操作指令的操作对象是内部RAM中的位寻址区(字节地址 20H~2FH)和特殊功能寄存器中的可以位寻址的寄存器。位操 作指令共17条,分别是位传送、位修改、位运算和位控制转移 4种
1.1 位传送指令
C
CLR
bit
位修改指令
位取反指令 这种指令的功能是将位累加器C或某一指定位取反,有两条
CPL
C
CPL
bit
1.3 位运算指令
位与指令 这种指令的功能是将位累加器C的值与指定位的内容或其反码
进行位与操作,结果存入C。有两条
ANL ANL
C, bit C, /bit
位运算指令
位或指令
这种指令的功能是将位累加器C的值与指定位的内容或其反码 进行位或操作,结果存入C。有两条
ORL ORL
C, bit C, /bit
1.4 位控制转移指令
单片机指令的位操作与位运算技巧
单片机指令的位操作与位运算技巧在单片机编程中,位操作和位运算是一项重要的技术,它能够实现对某个特定位的操作和对位数的运算。
本文将介绍一些常用的位操作和位运算技巧,帮助读者更好地掌握这一技术。
一、位操作技巧1. 位设置(置1)要将某个特定位设置为1,可以使用按位或(|)运算符将该位设置为1,其余位不变。
例如,要将PORTA的第0位设置为1,可以使用以下方式:PORTA |= (1<<0);2. 位清除(置0)要将某个特定位设置为0,可以使用按位与(&)运算符将该位设置为0,其余位不变。
例如,要将PORTB的第3位设置为0,可以使用以下方式:PORTB &= ~(1<<3);3. 位取反要将某个特定位取反,可以使用按位异或(^)运算符,将该位取反。
例如,要将PORTC的第5位取反,可以使用以下方式: PORTC ^= (1<<5);4. 位读取要读取某个特定位的值,可以使用按位与(&)运算符将其他位屏蔽,只保留需要的位。
例如,要读取PIND的第2位的值,可以使用以下方式:uint8_t value = PIND & (1<<2);二、位运算技巧1. 位与运算位与运算可以用来屏蔽某些位,只保留需要的位。
例如,要屏蔽一个字节的高4位,可以使用以下方式:uint8_t value = 0xAB;value &= 0x0F;2. 位或运算位或运算可以将某些位设置为1,其余位不变。
例如,要将一个字节的低4位设置为1,可以使用以下方式:uint8_t value = 0x12;value |= 0x0F;3. 位异或运算位异或运算可以实现位的翻转。
例如,要将一个字节的高4位和低4位互换,可以使用以下方式:uint8_t value = 0x34;value ^= 0xF0;4. 位移运算位移运算可以实现对位的平移操作。
左移运算(<<)将位向左移动,右移运算(>>)将位向右移动,并可以通过设置补齐位来控制移动后的数值。
位操作指令
位运算指令集AND,OR,XOR,NOT,TEST功能: 执行BIT与BIT之间的逻辑运算语法: AND r/m,r/m/data OR r/m,r/m/data XOR r/m,r/m/data TEST r/m,r/m/data NOT r/m 影响标志: C,O,P,Z,S(其中C与O两个标志会被设为0) NOT指令不影响任何标志位SHR,SHL,SAR,SAL功能: 移位指令语法: SHR r/m,data/CL SHL r/m,data/CL SAR r/m,data/CL SAL r/m,data/CL影响标志: C,P,Z,S,OROR,ROL,RCR,RCL功能: 循环移位指令语法: ROR r/m,data/CL ROL r/m,data/CL RCR r/m,data/CL RCL r/m,data/CL影响标志: C,P,Z,S,O程序流程控制指令集CLC,STC,CMC功能: 设定进位标志语法: CLC STC CMC标志位: CCLD,STD功能: 设定方向标志语法: CLD STD标志位: DCLI,STI功能: 设定中断标志语法: CLI STI标志位: ICMP功能: 比较OP1与OP2的值语法: CMP r/m,r/m/data标志位: C,P,A,Z,OJMP功能: 跳往指定地址执行语法: JMP 地址JXX功能: 当特定条件成立则跳往指定地址执行语法: JXX 地址注:A: ABOVE,当C=0,Z=0时成立B: BELOW,当C=1时成立C: CARRY,当弁时成立CXZ: CX寄存器的值为0(ZERO)时成立E: EQUAL,当Z=1时成立G: GREATER(大于),当Z=0且S=0时成立L: LESS(小于),当S不为零时成立N: NOT(相反条件),需和其它符号配合使用O: OVERFLOW,O=1时成立P: PARITY,P=11/3页时成立PE: PARITY EVEN,P=1时成立PO: PARITY ODD,P=0时成立S: SIGN,S=1时成立Z: ZERO,Z=1时成立LOOP功能: 循环指令集语法: LOOP 地址LOOPE(Z)地址LOOPNE(Z) 地址标志位: 无CALL,RET功能: 子程序调用,返回指令语法: CALL 地址RET RET n标志位: 无INT,IRET功能: 中断调用及返回指令语法: INT n IRET标志位: 在执行INT时,CPU会自动将标志寄存器的值入栈,在执行IRET时则会将堆栈中的标志值弹回寄存器7、其他伪指令.extern main.text.global _start_start:'.extern' 定义一个外部符号(可以是变量也可以是函数),上面的代码表示表文本文件中引用的main是一个外部函数。
位操作指令
位操作类指令以二进制位为基本单位进行数据的操作,注意这些指令对标志位的影响。
1、逻辑运算指令✧逻辑与(AND 目的操作数,源操作数)对两个操作数执行逻辑与运算,结果送到目的操作数源操作数:imm,reg,mem目的操作数:reg,mem注意:1.存储单元不能相互进行与操作;2.使用存储单元进行操作时,要用伪指令标注操作数类型;3.对标志位的影响:设置CF = OF = 0,根据结果设置SF、ZF和PF状态,而对AF未定义✧逻辑或(OR 目的操作数,源操作数)对两个操作数执行逻辑或运算,结果送到目的操作数源操作数:imm,reg,mem目的操作数:reg,mem注意:1.存储单元不能相互进行或操作;2.使用存储单元进行操作时,要用伪指令标注操作数类型;3.对标志位的影响:设置CF = OF = 0,根据结果设置SF、ZF和PF状态,而对AF未定义。
✧逻辑异或(XOR目的操作数,源操作数)对两个操作数执行逻辑异或运算,结果送到目的操作数源操作数:imm,reg,mem目的操作数:reg,mem注意:1.存储单元不能相互进行异或操作;2.使用存储单元进行操作时,要用伪指令标注操作数类型;3.对标志位的影响:设置CF = OF = 0,根据结果设置SF、ZF和PF状态,而对AF未定义。
✧逻辑非(NOT reg/mem;reg/mem←~reg/mem)操作数:单操作数指令注意:1.使用存储单元进行操作时,要用伪指令标注操作数类型;2.NOT指令不影响标志位。
♌逻辑运算示例:(Sign,Zero,Parity)mov al,45h ;逻辑与al=01hand al,31h ;CF=OF=0,SF=0、ZF=0、PF=0mov al,45h ;逻辑或al=75hor al,31h ;CF=OF=0,SF=0、ZF=0、PF=0mov al,45h ;逻辑异或al=74hxor al,31h ;CF=OF=0,SF=0、ZF=0、PF=1mov al,45h ;逻辑非al=0bahnot al ;标志不变♌逻辑指令应用;AND指令可用于复位某些位(同0相与),不影响其他位:将BL中D3和D0位清0,其他位不变and bl,11110110B;OR指令可用于置位某些位(同1相或),不影响其他位:将BL中D3和D0位置1,其他位不变orbl, 00001001B;XOR指令可用于求反某些位(同1相异或),不影响其他位:将BL中D3和D0位求反,其他不变xorbl, 00001001B✧测试指令(TEST目的操作数,源操作数;对两个操作数执行逻辑与运算,结果不回送到目的操作数)源操作数:imm,reg,mem目的操作数:reg,mem注意:1. 存储单元不能相互进行与操作;2. 使用存储单元进行操作时,要用伪指令标注操作数类型;3. 对标志位的影响:设置CF = OF = 0,根据结果设置SF、ZF和PF状态,而对AF未定义。
51单片机位操作指令
51单片机位操作指令51单片机是一种非常常见的嵌入式微控制器,它具有强大的处理能力和广泛的应用领域。
位操作指令是51单片机编程中非常重要的一部分,它们可以直接对单片机的位进行操作,极大地提高了编程的灵活性和效率。
本文将按照不同的类型介绍51单片机的位操作指令。
一、逻辑位操作指令逻辑位操作指令主要用于逻辑运算,包括与、或、非和异或等操作。
其中,与操作用于将两个操作位逻辑相与,结果为1时置位;或操作用于将两个操作位逻辑相或,结果为1时置位;非操作用于将操作位取反,0变1,1变0;异或操作用于两个操作位逻辑相异时置位。
以与操作指令为例,其指令格式如下:ANL A, operand其中,A为累加器,operand为操作数。
执行这条指令后,累加器A的每一位与操作数operand的对应位进行逻辑与运算,结果为1时,对应位置位。
二、移位位操作指令移位位操作指令用于对操作位进行移位操作,包括循环左移、循环右移、逻辑左移和逻辑右移等。
移位操作可以将二进制数向高位或低位移动一位或多位。
以循环左移指令为例,其指令格式如下:RL A执行这条指令后,累加器A的每一位向左循环移动一位,最高位移到最低位,最低位移到次低位,以此类推。
三、组合位操作指令组合位操作指令可以对多个操作位进行组合操作,包括从一个整数中选择一个位、将选择的位放入目标位置、将目标位置的内容置位、将目标位置的内容清零等操作。
组合位操作指令可以灵活地对位进行选择和设置。
以选择位指令为例,其指令格式如下:B0 mov a, @r0执行这条指令后,将r0所指向的存储单元中的内容,也就是一个8位整数,移到累加器A,并且只取第0位的值。
这样就可以根据需要选取整数的某一个位进行操作。
四、控制位操作指令控制位操作指令主要用于控制操作位的状态,包括置位、清零、翻转和测试等操作。
通过对操作位的状态进行控制,可以实现对系统的控制和管理。
以测试位指令为例,其指令格式如下:JNB bit, addr执行这条指令后,如果bit位为0,则跳转到地址addr处继续执行程序。
risc-v架构位操作指令
risc-v架构位操作指令
RISC-V是一种基于开源理念的精简指令集架构,其位操作指令包括以下几种:
- I 扩展:即整数扩展(RV32I),为基础的32位整数指令集,是固定的且所有实现都必须支持。
- M 扩展:是关于内存管理方面的扩展。
- F 扩展/D 扩展:F 扩展是关于单指令流多数据流的扩展,D 扩展是关于 64 位扩展的扩展。
- A 扩展:是关于原子操作的扩展。
- G 扩展:是关于图形及其他处理的扩展。
- C 扩展:是关于压缩指令的扩展。
- V 扩展:是关于向量运算的扩展。
这些扩展指令集为RISC-V提供了更加强大的功能和灵活性,使得RISC-V能够满足不同应用场景的需求。
