中考物理作图题

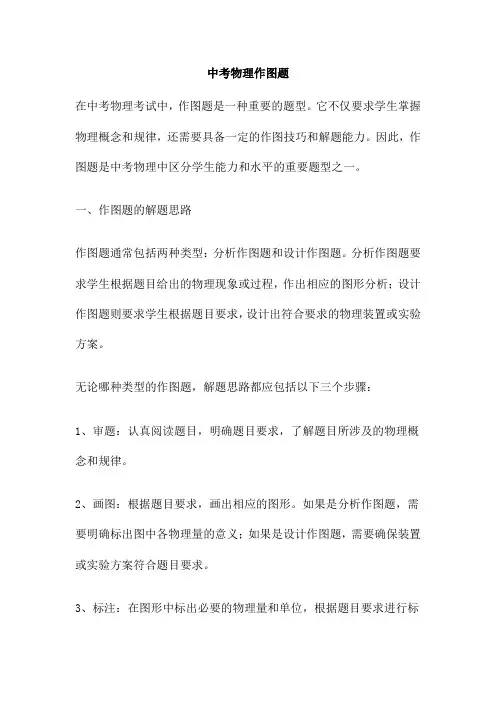

中考物理作图题在中考物理考试中，作图题是一种重要的题型。
它不仅要求学生掌握物理概念和规律，还需要具备一定的作图技巧和解题能力。
因此，作图题是中考物理中区分学生能力和水平的重要题型之一。
一、作图题的解题思路作图题通常包括两种类型：分析作图题和设计作图题。
分析作图题要求学生根据题目给出的物理现象或过程，作出相应的图形分析；设计作图题则要求学生根据题目要求，设计出符合要求的物理装置或实验方案。
无论哪种类型的作图题，解题思路都应包括以下三个步骤：1、审题：认真阅读题目，明确题目要求，了解题目所涉及的物理概念和规律。
2、画图：根据题目要求，画出相应的图形。
如果是分析作图题，需要明确标出图中各物理量的意义；如果是设计作图题，需要确保装置或实验方案符合题目要求。
3、标注：在图形中标出必要的物理量和单位，根据题目要求进行标注。
二、作图题的解题技巧1、注重基础知识：作图题所涉及的物理概念和规律通常是基础知识，因此要注重基础知识的学习和理解。
2、掌握作图技巧：作图题的作图技巧包括画图技巧和标注技巧。
画图技巧包括如何画出示意图、过程图等；标注技巧包括如何标出物理量和单位等。
3、分析题目要求：在解题时，要认真分析题目要求，明确题目所涉及的物理概念和规律，以及需要画出的图形类型。
4、注意细节：在解题时，要注意细节问题，如单位换算、物理量正负号等。
这些细节问题往往会影响到最终的答案。
三、作图题的练习方法1、多做练习题：通过多做练习题，可以熟悉作图题的解题思路和解题技巧。
同时也可以了解到自己在哪些方面存在不足之处，从而进行针对性的提高。
2、注重错题总结：在练习过程中，难免会出错一些题目。
对于这些错题，要及时进行总结和分析，找出自己出错的原因并进行纠正。
这样可以避免在以后的解题中再次出现类似的问题。
3、参考答案解析：在练习时，可以参考答案解析来了解自己的解题思路是否正确。
同时也可以学习到其他人的解题方法和思路，从而拓展自己的解题思路和方法。
2023年中考物理一轮复习------力学作图练习题
2023年中考一轮复习------力学作图练习题1.请在图中画出正方体木块所受重力的示意图。
2.如图所示，小球受到的重力为10N，请在图中画出小球在斜面上时所受重力的示意图．3.画出图中细线对木块A拉力的示意图。
4.如图所示，有一根粗细均匀的长木棒斜放在墙角，画出木棒所受重力G、木棒对墙面的压力F A和地面对木棒的支持力F B的示意图。
5.如图所示是小雪同学测量滑动摩擦力的情景，此时木块在水平面上做匀速直线运动，请画出木块在水平方向上受力的示意图．6.某同学从滑梯上匀速下滑，请画出该同学所受力的示意图(O为重心)。
7.如图所示，B物体在水平皮带上跟随皮带一起做匀速直线运动，请在图中画出B物体的受力示意图。
8.如图所示，是向上斜上方抛出的铅球，请在图中画出铅球的受力示意图，(不计空气阻力)9.（1）如图所示，橡皮用细线拴住做圆周运动，请画出橡皮所受拉力的示意图；（2）如图，一木块沿斜面匀速下滑.请作出木块受到的重力和斜面对它的滑动摩擦力的示意图；(3)如图所示，是一只在空中向上运动的排球.请画出排球所受力的示意图。
(不计空气阻力)10.请在图中画出苹果受到重力G的示意图。
11.画出图中重力为20N的小球A所受重力的示意图．12. 如图重4.5N的足球被运动员用头顶出，试画出足球在空中飞行时的受力示意图(不计空气阻力)13.请画出图中物块A受到的重力的示意图．14.如图所示，一个重为50N小球从斜面上滚下，请在图中作出小球所受重力G的示意图．15.在图中画出足球受到重力的示意图。
(O为足球重心)16.请在图中画出跳水运动员对跳板的压力。
17.在图中画出斜面上的物体A所受到的力的示意图。
18.一木箱重力G=30N，放置于水平地面上，在拉力F=40N的作用下向右做匀速直线运动，此时木箱受哪些力的作用？请作出木箱所受的力的示意图．19.如图所示，小红背着书包站在匀速上行的自动扶梯上随着扶梯一起上行，请画出此时小红受力的示意图．20.在图中画出斜面上的物体所受的重力G和斜面对物体支持力F的示意图。
中考物理作图题精练精解作图题11滑轮组及受力分析作图含解析
作图题11 滑轮组作图一．作图技巧滑轮组绕线作图（1）绳子段数n 的计算方法：①距离关系确定：n ＝Sh(S 为绳端移动距离,h 为重物移动距离)；②力关系确定：F G n 总。
（2）找“起点”：根据“奇动偶定”的原则确定绳子的起点位置,即若n 为偶数,绳子从定滑轮绕起,若n 为奇数,绳子从动滑轮绕起。
二．真题精练1.（西藏中考真题）如图所示,一物体静止在斜面上,图中已经画出了支持力的示意图,请画出物体受到的重力与摩擦力的示意图。
【答案】 解：如图所示：【考点】重力示意图,摩擦力的示意图【解析】【解答】重力的方向始终是竖直向下的,物体受到的静摩擦力的方向与物体运动趋势的方向相反,如下图所示：【分析】物体受到的重力竖直向下；物体受到的摩擦力和物体相对运动方向相反。
2.（南京中考真题）如图（a）所示,空缆车随缆绳做匀速直线运动,在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。
【答案】解：如图所示：【考点】弹力,重力及其大小的计算【解析】【解答】空缆车随缆绳做匀速直线运动,则轿厢也是做匀速直线运动,受力平衡,受到竖直向下的重力G和竖直向上的拉力F的作用,这两个力大小相同,作用点在轿厢的中心,示意图如图所示：【分析】作重力的示意图,力的作用点在物体几何中心上,方向竖直向下,重力用字母G表示,作绳子拉力的示意图,力的作用点在接触点上,方向指向绳子收缩的方向,用字母F表示。
3.（连云港中考真题）如图所示,物体A放在B上,在水平拉力F作用下一起向右做匀速直线运动,不计空气阻力,画出物体A的受力示意图。
【答案】解：如图所示；【考点】力的三要素及力的示意图,重力示意图【解析】【解答】物体A放在B上,在水平拉力F作用下一起向右做匀速直线运动,物体A处于平衡状态,A受到重力和支持力,从物体A的重心沿竖直向下和竖直向上分别画出重力和支持力的示意图,如图所示：【分析】物体受到的重力竖直向下,支持力和支撑面垂直。
2023年中考物理真题专题练习—力学作图题
2023 年中考物理真题专题练习—力学作图题1、〔2023 江苏泰州〕如图乙所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。
〔〕答案：解析：物体向下滑时，重力方向竖直向下，摩擦力方向沿斜面对上，如以下图：2、〔2023 湖南怀化〕如图甲所示，被细线拴住的气球静止在空中，请画出气球所受重力的示意图，O 点为气球的重心。
答案：3、〔2023 江苏南京〕图丙中，轻拉弹簧，水平面上的物体A 和B 处于静止状态，画出物体A 的受力示意图.答案：解析：对A 进展受力分析，A 受到重力和支持力，由于A 和B 间没有相对运动或相对运动趋势，所以A 不受摩擦力，如以下图：4、〔2023 湖北恩施〕如图甲，物块沿粗糙斜面对上运动，请画出物块所受重力和摩擦力、及物块对斜面压力的示意图；答案：解析：重力的方向始终竖直向下，作用点在物块上；物块相对于斜面对上运动，物块受到沿斜面对下的摩擦力。
物块对斜面压力作用点在斜面上，方向垂直于斜面对下。
如以下图：5、〔2023 湖南邵阳〕木块在水平向右的拉力F 作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。
答案：6、〔2023 山东潍坊〕在内壁光滑的汽缸内，用重为G 的活塞封闭确定质量的气体，把活塞和汽缸按图乙所示悬挂，静止在空中，图中已标出缸内气体对活塞的作用力，请画出活塞所受其它力的示意图。
答案：7、〔2023 湖南岳阳〕岳阳张超烈士纪念园中有一架歼-15 舰载机模型，请用力的示意图表示该模型所受重力G。
〔O 点为模型的重心〕答案：8、〔2023 山东济宁〕请按要求完成以下作图。
如以下图，顽皮的小象用力向下压跷跷板，猴子被弹起，不计空气阻力，请画出此时猴子的受力示意图。
答案：9、〔2023 疆〕请在图甲中画出静止的小球所受重力和拉力的示意图．答案：10、〔2023 苏州〕图乙中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力；答案：11、〔2023 衡阳〕如以下图，一个小球停放在水平地面的墙角处，请画出小球的受力示意图。
专题3 力学作图专题-备战2021年中考物理典型专题各个击破(光、热、力学专题)(解析版)
备战2021年中考物理光、热、力学典型专题各个击破专题1 电路的连接与设计********************************************************************一、受力分析一般步骤1. 确定研究对象：只分析被研究物体所受的力．2. 查力（按顺序分析物体受到的力）（1）先重力：地面上的物体都要受到重力，重力的方向竖直向下，重力的施力物体是地球．物体往往是在重力及其他主动力的作用下才产生了弹力和摩擦力．（2）再弹力（拉力、压力、支持力）：在研究对象与其他物体的接触面上，如果有弹性形变（挤压或拉伸），则该点或面上有弹力，反之则没有．弹力的方向总是跟接触面垂直，指向受力物体．（3）最后摩擦力：分析摩擦力，先看接触面是否光滑，“光滑”表示摩擦力为零；其次看是否有弹力，不光滑、有弹力的接触面上才可能有摩擦力，摩擦力方向跟物体的相对运动或相对运动趋势方向相反．3. 分析物体的状态：平衡状态（物体在各个方向上受力平衡）；非平衡状态（需注意各个力的大小关系）.4. 检查：每分析一个力，都应该找出相应的施力物体．根据研究对象的运动状态和平衡力的知识来检验此受力分析是否正确．（按照图示原则检查）考点1 指定力作图1．如图竖直墙壁上用细绳悬挂着一个小球，画出小球受到的重力和绳子的拉力，以及小球对墙壁压力的示意图。
【解析】小球受到的重力G的方向竖直向下，作用点在小球的重心上；绳子对小球的拉力F′作用点也可以画在小球的重心上，方向沿绳子向上；压力的作用点是球与墙壁的接触点，然后从作用点作垂直于墙壁，并指向墙里面的压力F．如图所示：2．如图所示，画出均匀木棒的重力G和木棒A、B两端对接触面的压力F A，F B的示意图。
【解析】过木棒的重心作一条竖直向下的有向线段，用G表示，即为重力的示意图；过木棒与墙壁的接触点作垂直于墙面向左的压力F A；过木棒与地面的接触点作垂直于地面向下的压力F B，如图所示：3．如图，弹簧右端连接物体，左端固定在墙面，物体静止在水平地面上且受到地面向左的摩擦力，请作出此时物体所受弹簧弹力的示意图。
中考物理专题训练—力学作图题,这88道精选作图题一定要做
中考物理专题训练—力学作图题，这88道精选作图题一定要做！
物理复习
力学
电学
光学
力学作图主要考查重力示意图、物体的受力示意图和杠杆力臂作图；一般是作力的示意图或杠杆示意图，以及滑轮组的绕线方式。
这种作图题应当注意首先弄清题目的具体要求：若作力，要明确是物体受到的力(具体哪个力)还是对别的物体施加的力，要画准力的三要素(大小、方向、作用点)：①力的作用点必须画在受力的物体上；②力臂一定得过支点；③杠杆所受力的作用点一定要画在杠杆上。
专题二 力学作图-2023年中考物理专练(全国通用)
2023年中考物理重难点突破
15.将下图中的滑轮组装为最省力的情形。
2023年中考物理重难点突破
一、一般情形（主要是对单个具体的力做示意图） 【例1】（2022湘潭）如图所示，钢管一端支在
水平地面上，另一端被绳竖直悬吊着。请画出钢管 所受重力G的示意图。
【分析】重力的方向是竖直向下的，从钢管重心O 开始，画一条带箭头的竖直向下的有向线段，用G 表示，如图所示：
2023年中考物理重难点突破
13．（2022遵义）人体中的某些部位具有杠杆的 功能，图甲所示为人握住哑铃锻炼的情景，其简图 如图乙所示。肱二头肌收缩对手臂产生一个拉力F， 使手臂绕肘关节“O”转动，请在图乙中作出哑铃 所受重力的示意图和拉力F的力臂L。
2023年中考物理重难点突破
14.（2022苏州） 在图中画出杠杆的阻力臂l，并 在A点画出使杠杆静止在图示位置的最小力F。
三、平衡状态 【例3】（2022德阳）春节时，小明用细绳将灯
笼悬挂在门口，灯笼处于静止状态，细绳与竖直墙 面平行且与灯笼的重心O在同一直线上，请画出灯 笼的受力示意图。
【分析】将灯笼悬挂在门口，此时灯笼受到竖直向 下的重力和竖直向上的拉力的作用，在这两个力的 作用下处于静止状态，说明这两个力是一对平衡力 ，大小是相等的，如图所示：
8.（2022镇江）冰壶静止在水平冰面上，O为其 重心。请画出它所受重力和支持力的示意图。
2023年中考物理重难点突破
9.（2022德阳）图示为一个足球静止在水平地面 上，请画出它受力的示意图。
2023年中考物理重难点突破
10.（2022毕节）如图是气象部门放飞的高空探 测气球。气球与探测仪器沿水平方向做匀速直线运 动，O是探测仪器的重心，请画出探测仪器的受力 示意图（不计空气阻力）。
2021-2023年辽宁省中考物理真题专项练习—力学作图题
2021-2023年辽宁省中考物理真题专项练习—力学作图题1.（2023阜新）如图所示，重为0.5N的汤勺在指尖处静止，画出汤勺所受重力的示意图。
2. （2021阜新）如图所示的位置，是单摆小球摆到的最高点，请画出此时小球所受力的示意图。
3.（2022大连）如图是冰壶比赛中正在水平向上运动的冰壶，请画出冰壶所受摩擦力f的示意图。
设O点是摩擦力f的作用点________。
4．（2021营口）用等长绝缘细线悬挂着的甲、乙两个完全相同的带电小球静止时，小球位置如图所示，请画出甲球所受力的示意图（力的作用点在球心）。
5.（2022朝阳）如图，水杯静止在水平桌面上，O是水杯的重心，在图中画出水杯受力示意图．6.（2022鞍山）如图所示，容器中盛有水，用细线吊着一个实心铁块静止在水中。
请在图中画出铁块所受力的示意图。
7. （2021鞍山）如图所示，火车上的售货员正推着小车售卖货物。
当小车前行遇到障碍物时，需要使小车前轮翘起。
请你画出售货员施加的最小动力1F，动力臂1l以及阻力臂2l。
8.（2022阜新）如图所示，一木箱放在水平地面上，用最小的力F使其向左翻转，请画出支点O和最小力F及力臂L的示意图。
9.（2023营口）如图所示，O点是撬棒的支点，F2是阻力。
请在图中画出：（1）作用在A点的最小动力F1及其力臂l1；（2）阻力F2的力臂l2。
10.（2022营口）图甲是自行车的手闸，其中ABO部分可视为一种杠杆，其简化示意图如图乙所示，O为支点，F2为阻力，请在图乙中画出：（1）作用在A点的最小动力F1及其力臂1l；（2）阻力F2的力臂2l。
11.（2022抚顺、葫芦岛）图甲是一款瓶起子。
起瓶盖时，瓶身相当于一个绕O点转动的杠杆。
图乙是其简化示意图。
请在图乙中画出：（1）瓶盖上B点受到的阻力F2的大致方向；（2）作用在A点的最小动力F1及其力臂l1.12.（2022锦州）如图所示，用瓶起子起瓶盖时，瓶起子是一个杠杆，O是它的支点，F2是它受到的阻力。
中考物理：“作图题”专项整理
中考物理：“作图题”专项整理2019年1月13日作图题的考查内容主要集中在：用力的示意图表示重力、压力、浮力等；能正确找出动力、阻力、画出每个力的力臂；会组装滑轮组并分析省力情况；能跟据光的反射定律、平面镜成像特点解决作图问题；能根据凸透镜成像规律分析、解决一些简单的光现象；能根据要求设计电路、画电路图、连接实物，能进行简单家庭电路的连接；能根据安培定则进行有关判断和绕螺线管。
一、光学类例1.根据平面镜成像特点，在图5－1中画出物体AB在平面镜MN中的像A'B'。
解析：平面镜类的作图要注意：①成像特点：物成虚像很好看，关于镜面对称站，作图虚实要分清，箭头别忘加其中。
②物点是所有入射光线的“发光点”；像点看作是所有反射光线的“收光点”（因所有反射光线反向延长都经过像点）。
例2.如图5－2所示，是一条经水面反射后的光线。
请在图中画出其入射光线及与人射光线对应的折射光线的大致方向。
解析：作光的反（折）射光路图应明确：①法线是反（折）射光线和入射光线之间的分界线；它还是入（反或折）射角确定的唯一标准。
②光的折射特点：直射不变斜射变，空气入水靠法线；光路可逆真奇妙，水进空气好知道；折角随着入角变，千万别忘作法线。
例3.在图5－3中完成透镜的光路图．解析：透镜类的作图要了解：平行于主光轴的光线经凸透镜后会聚，过异侧的焦点；经凹透镜后发散，反向延长过同侧的焦点。
利用光路的可逆性分析上述光线得出：从焦点发出的光线过凸透镜后平行于主光轴；射向凹透镜另一侧焦点的光线（也可看作过焦点）过凹透镜后与主光轴平行。
不管是凸透镜还是凹透镜，过光心的光线，方向都不变。
可记作：凸镜会聚凹镜散，特别记住三条线；平行主轴过焦点，凸镜异侧凹镜反；光路可逆别忘掉，过焦光线能知道；光心个性真算靓，光线穿过不变向。
二、电磁类例4. 图5－4韩宇同学想利用爸爸汽车上换下来的蓄电池制作一个小照明灯，手头上有3．8V的小灯泡和三只不同阻值的电阻(其阻值分别为A．2Ω；B．8Ω；C．16Ω)、开关及部分导线，他又从学校实验室借来了电压表和一只最大阻值为20Ω的滑动变阻器，测量得知蓄电池的电压为6V。
(中考物理)专题九力学画图专项训练(解析版)
2021年中考物理考点精练第九部分力学画图专项训练一．受力分析（1）重力1.（2020·吉林）请在图中画出北京冬奥会吉祥物所受重力的示意图。
2.（2020·盐城）在图中画出小车受到重力的示意图。
3.（2020·毕节）一个木块从斜面上滑下，在水平面上继续滑动，请分别画出木块在斜面和水平面时木块所受重力的示意图。
4.（2020·淮安）画出图中斜面上木块所受重力的示意图。
5.（2019海南，18）在图中画出茶壶受重力的示意图。
6.（2019重庆B卷，14）在图中画出静止在水平面上的木块所受重力的示意图;7.（2019襄阳，19）请画出正方体木块所受的重力的示意图8.（2019新疆，18）请在图中画出足球所受重力的示意图。
9.（2019淮安，20）画出图中靜止在斜面上的茶杯所受重力的示意图.10. (2019扬州，23）如图，是一块质量分布均匀的半圆形量角器，将其用细线悬挂在天花板上。
请你用作图的方法找出重心O 点的位置。
（2）弹力1. （2020·遂宁）一木箱静止于斜面，请作出木箱对斜面的压力示意图________；2.（2020·云南）如图所示，画出物体静止在斜面上时对斜面压力F的示意图。
3.（2019成都，23）质量均匀的小球a从地面冲上弧形轨道,如图乙所示，是小球a向上运动的某一状态，请画出此时小球所受重力及小球对弧形轨道压力的示意图。
（3）摩擦力1.（2019淄博，20）如图是小明起跑时的背景，请画出小明所受重力（点O为重心）和右脚所受摩擦力的示意图。
（4）受力分析1. （2020·安顺）如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。
请在图中画出长木板对物块作用力的示意图。
（O点为力的作用点）2.（2020·青海）用一根细线系着一个小钢球做成一个摆。
如图所示，是小钢球摆动过程中某时刻的位置，画出此时小钢球受力的示意图（不计空气阻力）。
中考物理必考题型针对训练专题6 作图题
中考物理必考题型针对训练专题6作图题类型1光的反射作图1. 在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的大小．第1题图2. 如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数．第2题图3. 有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜．请把平面镜C画到合适的位置，并完成由B看到A的光路(只需在图中画出一条光的完整路径)．第3题图类型2光的折射作图4. 一束光从空气斜射入水中时，水中的折射光线OA如图所示，试用带箭头的直线画出入射光线的大致方向．第4题图5. 如图所示，请画出激光束从三棱镜折射入空气时，法线的位置和折射光线的大致位置．第5题图6. 如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处．画出人眼看到硬币的光路图．第6题图类型3光的反射、折射综合作图7. 光从空气斜射向玻璃，发生反射和折射．请完成光路，并标出反射角的度数．第7题图8. 请画出：①折射光线的大致方向，标出折射角α；②经光滑墙壁反射后的反射光线．第8题图9. 如图所示为某同学利用标有角度的圆盘、激光器和半圆形玻璃砖“探究光的折射规律”的实验示意图，其中AO为激光器发出的从空气射向半圆形玻璃砖圆心的一束入射光线．请画出反射光线和玻璃砖中折射光线的大致方向．第9题图类型4平面镜成像特点作图Ⅰ. 像物互画10. 利用平面镜成像的特点在图中根据平面镜中的像A′B′画出物体AB.第10题图11. 如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线．第11题图Ⅰ.补画平面镜类12. 如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)．第12题图Ⅰ .像点作图类13. 如图，请你画出烛焰上A点经平面镜MN所成的像A′(保留作图痕迹)．第13题图14. 如图所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像S′的位置，并画出由S点发出，经平面镜反射后通过P点的光线．第14题图15. 如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图．第15题图类型5透镜作图)Ⅰ. 透镜的三条特殊光线作图16. 如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S 的像S′.第16题图17. 如图所示，一条入射光线过凹透镜光心，一条折射光线与主光轴平行．请将光路补画完整．第17题图Ⅰ.补画透镜18. 根据入射光线和折射光线，在图中虚线框内画出适当类型的透镜．第18题图19. 如图所示，请你根据近视眼的矫正方法，完成光路图．第19题图Ⅰ.透镜与平面镜结合作图20. 如图所示，平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上，请完成光路图．第20题图21. 如图所示，水平台上点光源S发出的一条光线经竖直放置的平面镜反射，再经凸透镜折射后，平行于凸透镜的主光轴射出．请在图中画出点光源S，并完成光路图．第21题图22. 如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F.请画出：(1)光源S的位置；(2)光线EF的入射光线；(3)光线EF经凸透镜后的出射光线．第22题图23. 如图所示，水平放置的凹透镜，F是它的焦点，光线a经凹透镜折射后，再经平面镜反射，以图示的角度射到竖直放置的屏幕上．请在图中确定平面镜的位置，完成光路图并标出经平面镜反射时反射角的大小．第23题图Ⅰ.透镜与折射结合作图24. 如图所示，SA为水面上方的点光源S射向水面的一条光线，该光线射到水面的反射光线的方向刚好指向水面上方凹透镜右侧的焦点．请画出：(1)光线SA射入水中的折射光线；(2)经过凹透镜的折射光线．第24题图25. 如图所示，凸透镜的主光轴位于平静水面以下且与水面平行，F为其在水中的焦点．图中入射光线与主光轴平行，请画出经透镜后的折射光线及进入空气后的大致折射光线．第25题图类型6画指定力的示意图26. 如图所示，画出足球在空中飞行时所受重力的示意图．第26题图27. 如图所示，一个木块静止在水平桌面上．请画出木块所受支持力的示意图(重心已画出)．第27题图28. 请在图中画出跳水运动员对跳板的压力．第28题图29. 将细线一端固定在烧杯底部，另一端固定在乒乓球上．烧杯加水后静置在斜面上，如图所示．不计乒乓球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图．第29题图30. 如图所示，放在水平地面上的小车B与弹簧相连，弹簧处于伸长状态，物体A与小车B 均静止．请画出：①物体A的重力示意图(O为物体A的重心)；②弹簧对小车B的弹力示意图．第30题图31. 在探究“推断物体不受力时的运动”实验中，小车从斜面顶端A自由滑下，在水平面上滑行经过B点，最终在C点静止．请以“O”为力的作用点，在图中作出小车经过B点时受到的摩擦力和重力示意图．第31题图类型7受力分析作图Ⅰ. 平衡状态32. 如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止．请在图中画出长木板对物块作用力的示意图(O点为力的作用点)．第32题图33. 如图所示，太阳能汽车在水平公路上向右匀速行驶，请在图中画出汽车受力的示意图(力的作用点画在重心O点上)．第33题图34. 如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图．第34题图35. 如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体所受力的示意图．第35题图Ⅰ.非平衡状态36. 如图所示是运动员百米赛跑时的情景，请画出他的右脚对地面作用力的示意图．(O点是力的作用点)第36题图37. 如图所示，木块沿光滑固定斜面下滑，请画出木块的受力示意图．第37题图38. 某同学用细线把他自己吹胀的气球悬挂在天花板下，当有水平向右的风吹来时的情景如图所示，请在图中画出气球所受力的示意图．第38题图类型8杠杆作图Ⅰ. 简单力臂作图39. 如图所示，硬棒OB能绕支点O转动，A处用绳子拉住固定在墙壁上．请画出拉力F 的力臂(用l表示)．第39题图40. 如图所示，质量分布均匀的圆柱形细木棒一端放在地面上，另一端与支点O连接，请在图中画出木棒所受重力的示意图、重力的力臂．第40题图41. 如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA 可绕O点转动．请在图上画出杠杆OBA的动力臂l和物体M所受重力的示意图．第41题图Ⅰ .画最小力、力臂42. 如图，请画出F A的力臂l，并在B端画出使杠杆平衡的最小力F B.第42题图43. 如图所示，甲图是正在使用的核桃夹，上、下两部分都是杠杆，乙图是上半部分杠杆的示意图．请在A点画出最小动力F1的示意图，在B点画出阻力F2的示意图及其力臂l2.第43题图44. 如图所示，在撬棒AD上作出撬起“石块1”的最小力F及对应的力臂l.第44题图类型9滑轮组绕线作图45. 如图所示，用滑轮组提升物体，已知滑轮质量均为2 kg，物体重100 N，绳子能承受的最大拉力为50 N．请画出绳子的正确绕法，并在绳的末端标出力的方向．(不考虑绳重及摩擦)第45题图类型10实物图与电路图互画46. 请根据图甲中电路图，用笔画线代替导线将实物图乙连接完整，使滑动变阻器的滑片P 向右移动时，接入电路的电阻变大．甲乙第46题图47. 根据下面的实物图画出与之对应的电路图．第47题图类型11按要求连接电路图(含纠错))48. 如图所示是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接．第48题图49. 请在图中用笔画线代替导线连接电路．要求：两灯并联，开关S同时控制两盏灯泡．第49题图50. 某实验小组利用如图所示电路探究“导体中电流和电压的关系”，提供的实验器材有：电源(6 V)、电流表、电压表、定值电阻(10 Ω)、滑动变阻器(40 Ω0.5 A)、开关和导线若干．请用笔画线代替导线，将图中实物电路连接完整．第50题图51. 某同学利用如图所示的电路测量小灯泡的电功率．实验中电源电压保持不变，小灯泡的额定电压是2.5 V．该同学错接了一根导线，请你在这根导线上打“”，并补画出正确的那根导线．类型12电路设计作图52. 某额定电压为220 V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制．请在图中按要求正确完成电路连接．第52题图53. 常州汪芷瑶同学的专利《双手驾驶提醒装置》．可在汽车驾驶员双手脱离方向盘时发出警报．方向盘包裹气囊并通过导气管连接压力开关S1，压力开关S2置于坐垫内．压力开关受到压力时闭合，不受压力时断开．驾驶员坐在座椅上，当手握方向盘正常驾驶时灯亮、电铃不响，当双手脱离方向盘时，灯亮、电铃响．请以笔画线完成电路连接．第53题图类型13家庭电路作图54. 将灯泡与开关连接到图中的家庭电路中．第54题图55. 为判断如图所示的家庭电路中白炽灯L1是否短路，将火线上的熔丝断开，用另一只完好的白炽灯L2作为“校验灯”接入电路，然后闭合总开关，再闭合开关S，即可根据L2的亮暗做出判断．请在图中补画一根导线，将L2正确接入电路．第55题图类型14简单磁现象作图)56. 地球周围存在着磁场，如图所示，图中实线部分为地磁场的磁感线分布情况，请在图中用箭头标出地磁场的磁感线方向．第56题图57. 请在图中标出蹄形磁体的N、S极和磁感线的方向．第57题图类型15通电螺线管作图58. 如图所示，根据图中电流方向，标出磁感线方向、小磁针的N极．第58题图59. 如图所示，请按小磁针的指向，标出螺线管中的电流方向，并在括号中标明螺线管右端的极性．第59题图60. 通电螺线管的N、S极以及外部的一条磁感线如图．在图中标出磁感线的方向，并在括号中标出电源的正、负极．第60题图61. 小迪设计了如图所示的漂浮式指南针，铜片是“盐水电池”正极，锌片是负极．请标出：线圈中电流方向、磁感线方向，并在括号内标出通电螺线管左端的极性(用“N”或“S”表示)．第61题图62. 通电螺线管外部的磁场与条形磁铁的磁场相似．螺线管通电后小磁针静止时的分布如图所示，请在图中标注螺线管电流方向、通电螺线管的N极和至少画出一条通电螺线管外的磁感线．第62题图63. 如图所示，闭合开关后，套在通电螺线管上的磁环会向右运动，已知磁环的左侧为N 极．请在图中标出：第63题图(1)通电螺线管左端的磁极(用“N”或“S”表示)．(2)磁感线的方向．(3)电源右端的极性(用“＋”或“－”表示)．类型16电磁综合作图64. 如图，用笔画线代替导线将图中实物连接起来．要求：闭合开关后，使电磁铁的右端为N极，并且当滑动变阻器的滑片P向右移动时，电磁铁的磁性增强．第64题图65. 如图，是一种温度自动报警器原理示意图，当环境温度低于设定的警戒温度时，灯亮，电铃不响．当环境温度达到警戒温度值时，灯不亮电铃响，发出报警信号．①请在图中的虚线框内填入相应的电路元件符号并补全电路；②标出通电螺线管的N极(电铃符号)．第65题图中考物理必考题型针对训练专题6作图题类型1光的反射作图1. 如答图所示第1题答图2. 如答图所示第2题答图3. 如答图所示第3题答图类型2光的折射作图4. 如答图所示第4题答图5. 如答图所示第5题答图6. 如答图所示第6题答图类型3光的反射、折射综合作图7. 如答图所示第7题答图8. 如答图所示第8题答图9. 如答图所示第9题答图类型4平面镜成像特点作图10. 如答图所示第10题答图11. 如答图所示第11题答图12. 如答图所示第12题答图13. 如答图所示第13题答图14. 如答图所示第14题答图15. 如答图所示第15题答图类型5透镜作图16. 如答图所示第16题答图17. 如答图所示第17题答图18. 如答图所示第18题答图19.如答图所示第19题答图20. 如答图所示第20题答图21. 如答图所示或第21题答图【解析】由于通过右侧焦点的光线经凸透镜折射后，折射光线与主光轴平行，据此可作出凸透镜的入射光线，反向延长该光线交平面镜于O，则该光线为经平面镜反射后的反射光线；再根据反射角等于入射角，作出入射光线，和水平台的交点即为光源S的位置．或延长凸透镜的入射光线与水平台面的延长线交于点S′，做S′关于平面镜的对称点即为光源S的位置，再连接S与O点，即为平面镜的入射光线．具体如答图所示．22. 如答图所示第22题答图23. 如答图所示第23题答图24. 如答图所示第24题答图25. 如答图所示第25题答图类型6画指定力的示意图26. 如答图所示第26题答图27. 如答图所示第27题答图28. 如答图所示第28题答图29. 如答图所示第29题答图30. 如答图所示第30题答图31. 如答图所示第31题答图类型7受力分析作图32. 如答图所示第32题答图33. 如答图所示第33题答图34. 如答图所示第34题答图35. 如答图所示第35题答图36. 如答图所示第36题答图37. 如答图所示第37题答图38. 如答图所示第38题答图类型8杠杆作图39. 如答图所示第39题答图40. 如答图所示第40题答图41. 如答图所示第41题答图42. 如答图所示第42题答图43. 如答图所示第43题答图44. 如答图所示第44题答图类型9滑轮组绕线作图45. 如答图所示第45题答图类型10实物图与电路图互画46. 如答图所示第46题答图47. 如答图所示第47题答图类型11按要求连接电路图(含纠错)48. 如答图所示第48题答图49. 如答图所示第49题答图50. 如答图所示第50题答图51. 如答图所示第51题答图类型12电路设计作图52. 如答图所示第52题答图53. 如答图所示第53题答图类型13家庭电路作图54. 如答图所示第54题答图55. 如答图所示第55题答图类型14简单磁现象作图56. 如答图所示第56题答图57. 如答图所示第57题答图类型15通电螺线管作图58. 如答图所示第58题答图59. 如答图所示第59题答图60. 如答图所示第60题答图61. 如答图所示第61题答图62. 如答图所示第62题答图63. 如答图所示第63题答图类型16电磁综合作图64. 如答图所示第64题答图65. 如答图所示第65题答图。
中考物理受力分析专题
5.如果一个力的方向难以确定,可用假设法进行分析.
先假设这个力不存在,观察所研究的物体会发生怎样的运动, 然后审查这个力应在什么方向时,研究对象才能满足给定的 运动状态.
A
B
F
F
1)匀速时
A
2）加速时
G
F
A
Ff
G
*
木块静止在斜面上，分析木块和斜面的受力情况.
Ff
FN
Ff
FN
m
Gm
FN ′
Ff ′
N f静
N f动
G
G
*
分析光滑球的受力
N
T
G
比较
T G
*
*
*
课堂检测
f N
G
*
例4: 质量相同的两块砖A、B被两木板夹住， 试分析 A、B的受力情况。
若三块砖呢？
*
课堂小结
分析物体受力的一般程序： 1、明确研究对象（隔离法.整体法）。 2、受力分析的顺序： （1）先分析重力（方向总是竖直向下）
7、受力分析时，把研究对象当作一个质点 （除轻杆）来处理，所有力都画在同一点上。
*
四、题型：分类
静止
水平面 竖直面
倾斜面
被悬挂
运动
*
被夹持 传送带
水平面
*
小试牛刀
静止于水平地面上的物体
N
思考： 光滑？ 粗糙？
G
*
N 比较
光滑 G N
f动
粗糙 G
*
例题
处于水平地面上静止的物体 (接触面粗糙)
1、明确研究对象，即明确分析哪个物体的受力情况。
概念 选用原则
注意问题
*
中考物理作图题精练精解作图题9作力的示意图图示含解析
作图题9 作力的示意图、图示一.作图技巧：画力的示意图：（1）力的示意图指用一根带箭头的线段来表示力．箭头的方向表示力的方向；线段的起点或终点表示力的作用点．（2）画力的示意图的步骤：①确定受力物体；②在受力物体上画出力的作用点；③确定力的方向后沿力的方向画一条线段；④在线段的末端标箭头,在箭头旁标出所画力的符号、数值大小和单位．画力的图示的步骤：1.选定标度；2.找作用点,作为线段的起点.沿力的方向.画一条线段,线段的长短表示力的大小；3.在线段的末端画个箭头表示力的方向;4.标明力的大小,符号。
二、真题精练1.（2020·威海）如图所示,用滑轮组提升物体,已知滑轮质量均为2kg,物体重100N,绳子能承受的最大拉力为50N。
请画出绳子的正确绕法,并在绳的末端标出力的方向。
（不考虑绳重及摩擦）【答案】解：如图所示；【考点】滑轮组绳子拉力的计算,滑轮组的设计与组装=mg=2kg×10N/kg=20N【解析】【解答】滑轮的重力G动则滑轮和物体的总重力为100N+20N=120N已知绳子能承受的最大拉力为50N,当绳子承担重物的段数为3时,则能够提升物体的最大重力为G max=3F−G动=3×50N−20N=130N当绳子承担重物的段数为2时,则能够提升物体的最大重力为G max′=2F−G动=2×50N−20N=80N物体重100N,大于80N,小于130N,所以滑轮组上绳子承担重物的段数为3,起点从动滑轮的挂钩开始,绳子末端的拉力向上,如图所示【分析】根据质量计算重力,结合绳子的最大拉力计算绳子股数,再将滑轮组绕线。
2.（2020·南宁）请在图中画出绳子的绕法,使滑轮组达到最省力的效果｡【答案】解：如图所示：【考点】滑轮组的设计与组装【解析】【解答】由图示可知,此滑轮组绕线时,可将绳子固定在定滑轮上,此时承重绳子为2根；还可将绳子固定在动滑轮上,此时承重绳子为3根。
中考物理作图题专题(学生用)
一、力学1．如图1所示，F 1是作用在抽水机手柄A 点的动力，O 为支点，请在图中画出F 1的力臂和阻力的示意图。
2．请画出图2中动力F 1的力臂L 1和物体所受重力的示意图．3、如图3所示，是一个Z 形杠杆，请在图中画出力F 对支点O 的力臂L 。
4．如图4，课桌的重心在O 点，若在课桌的C 点用力F 把桌腿B 抬离地面，在抬起时另一桌腿A 没有滑动，请画出F 相对于A 点的力臂l 1、重力G 的示意图、并标出重力的力臂l 2。
；5．为使杠杆ON 在图5中位置能保持静止，需在M 点施加一个力F ．画出物体A 对杆的拉力的力臂和在M 点对杆的最小拉力F 的示意图；6．图6中AB 是用软绳悬挂的杠杆，请在A 点画出能使杠杆在图示位置平衡的最小拉力的示意图。
7．如图7所示，粗细均匀的棒一端搁在地上，另一端与支点O 连接。
请在图7中作出地面对棒的支持力和棒所受重力的示意图，并画出重力的力臂。
8．如图8，在杠杆AB 上挂了一个重为G 的物体。
为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F 。
9．如图9所示，一物体以某一初速度冲上较粗糙的斜面，请作出该物体受力的示意图。
10．如图10，重15 N 的小球，用细绳拴在墙上，已知球对墙面的压力为6 N ，画出墙受的压力的示意图。
11．如图11所示一个铅球从光滑的斜面上滚下，作出它所受力的示意图。
12．如图12所示，有一铅球放在水平桌面上．请画出铅球对桌面的压力和桌面对铅球的支持力的示意图．13、用如图13所示的滑轮组提升重物，请画出最省力的滑轮组绕线。
14、在图14用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起．F 1AB OA BCOFM NAO A GB图1 图2 图3 图4 图5图6图7图8 图9 图10 图11 图12电源S 15、用图15所示的滑轮组提升重物，若拉力F 将绳子的自由端移动1. 5m 时，重物升高0.5m,请你画出绳子绕法。
专题23力学作图分析(原卷版+解析)-备战2023年中考物理精选考点专练(知识清单+基础+拔高)
专题23 力学作图分析力学作图主要包括力的示意图、力臂的画法以及滑轮组的绕线方法。
画力的示意图要注意三个要点：(1)力的作用点的位置；(2)力的方向；(3)力的大小以及物理量的符号。
画力臂要注意三点：(1)支点的位置；(2)画力的作用线；(3)标出力臂l。
做滑轮组绕线的作图题时要注意两点：(1)绳子的股数n；(2)拉力的方向。
类型一受力分析作图【例1】如图所示，A处于静止状态，B在拉力作用下向右运动。
请在图中画出A物体的受力示意图(力的作用点图中已标出)。
【例2】在内壁光滑的汽缸内，用重为G的活塞封闭一定质量的气体，把活塞和汽缸按图所示悬挂，静止在空中，图中已标出缸内气体对活塞的作用力F气，请画出活塞所受其他力的示意图。
【例3】如图，斜面上的小球A被挡板B挡住，请画出小球A所受力的示意图。
【例4】如图所示物块正在光滑的水平面上向右滑动，并拉伸弹簧，画出物块受力的示意图(不计空气阻力)。
类型二杠杆作图【例5】图甲是生活中常用的一款指甲刀，其中AOB部分可视为杠杆，其简化示意图如图乙所示，使用时，指甲作用在A点的力视为阻力。
请你在乙图中画出：(1)作用在A点的阻力F2的示意图。
(2)在B点施加的最小动力F1及动力臂l1。
【例6】如图所示，用杠杆将物体A吊起，O是支点，请画出拉力F1的力臂L1和物体A所受重力的示意图。
【例7】撬棒是生活中常用的劳动工具，如图所示，请画出重物M对撬棒的压力F2以及人对撬棒的力F1的力臂l1。
【例8】中医药文化是中华民族悠久历史文化的重要组成部分。
如图是用切刀将黄芪切片的示意图，请你在图中画出施加在手柄上A点最小力F的示意图及其力臂l。
【例9】图中利用羊角锤撬钉子，在锤柄上画出所施加的最小动力F和其力臂l。
类型三滑轮组绕线作图【例10】一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画代替绳子，画出滑轮组最省力的绕绳方法。
2023年中考物理二轮专题复习《力学》作图题题库
2023年中考物理二轮专题复习《力学》作图题库姓名：___________班级：___________考号：___________1．在图中画出力F的力臂l。
2．如图所示，物体A与弹簧连接，静止在光滑的斜面上，请画出A的受力示意图。
3．在图中画出杠杆的阻力臂l，并在A点画出使杠杆静止在图示位置的最小力F；4．如图所示，A、B两物块所受重力均为G，物块B置于水平地面，用轻质弹簧将A、B两物块连接。
在物块A上施加竖直向上的拉力F A，当物块B恰好不受地面支持力时开始计时，保持F A大小不变至t1时刻；t1～t2时刻，F A缓慢减小至零，请画出从开始计时到t2时刻的过程中，弹簧对物块B施加的力F B随时间t变化关系的大致图像。
（不计弹簧质量）5．如下所示，装有物品的旅行箱整体可视为杠杆，O为支点，B为重心，A为拉杆的端点。
拉杆旅行箱在图示位置静止，画出在A点的最小拉力F及它的力臂l。
6．如图所示，一物体静止在斜面上，图中已经画出了支持力的示意图，请画出物体受到的重力与摩擦力的示意图。
7．如图，轻质杠杆AB可绕O点转动，请在图中画出使杠杆保持平衡的最小力F的示意图并画出该力的力臂l。
8．如图甲所示，清明假期，亮亮同学回到老家，看到工程队正施工埋电线杆，进行电网改造。
亮亮发现他们挖的坑形很特别，如图乙所示。
工程师告诉亮亮这种坑不仅省力，还能缩短移动的距离。
要把图乙中的电线杆竖立到坑内，请你画出作用在杆上A点最小力的示意图。
9．如图所示，图甲是某运动员在2022年北京冬奥会上沿赛道向上滑行的某一情景。
请你在此情景的示意图乙中以O点为力的作用点，画出她受到的重力G人，和此时赛道对她产生的摩擦力f的示意图。
10．为使轻质杠杆AB在如图所示位置静止，请你在杠杆上画出所施加最小动力F1的示意图，并作出阻力F2的力臂。
11．（1）如图所示，人要顺时针翻转木箱，请画出用力最小时的力及其力臂；（2）画线表示导线,将图中的电灯、开关和插座接入家庭电路中，使其符合安全用电的要求；（3）如图甲所示，用弹簧测力计吊着磁体（重力为G），沿水平方向从水平放置的条形磁铁的A端移到B端，请在图乙中画出测力计示数与磁体位置的关系变化图。
广东省2024年中考物理一轮复习考点梳理学案 专题一 作图题 (含解析)
专题一作图题命题分析广东省近五年中考物理命题分析考点20232022202120202019光学作图省题15(2)省题15(2)省题15(3)省题15(2)省题15(2) 力学作图省题15(1)省题15(1)省题15(1)省题15(1)省题15(1)电磁学作图省题15(3)省题15(3)省题15(2)省题15(3)省题15(3)作图题的基本要求：(1)线条要工整、清楚。
直线要用直尺，曲线要光滑连接。
(2)符号要规范。
画图题中要注明各物理量的符号(有时还标单位符号)。
这些物理量符号是物理学上规定统一或是约定俗成的。
类型一光学作图考向1光的直线传播作图例1《墨经》有小孔成像的记录，物体的投影之所以会出现倒像，是因为光线沿直线传播，在针孔处，不同方向射来的光束互相交叉而形成倒影。
图甲是小王同学做小孔成像实验的情景，在图乙中大致画出烛焰AB(烛焰可以抽象为带箭头的线段)通过纸杯的小孔在黑塑料膜虚线上所成的像A′B′，并标明两条光线的传播方向。
答案名师点拨作图依据：在同种均匀介质中光沿直线传播。
作图方法及规范：(1)作图必须使用刻度尺；(2)光线用实线表示，加箭头表示光的传播方向；(3)实像用实线。
考向2光的反射作图与光的折射作图例2(2023·泸州)一束激光从空气中以图示角度射入水中，其反射光线与折射光线刚好垂直。
请在图中画出折射光线，并标出折射角的角度大小。
答案解析过入射点O的垂直于界面的虚线是法线，根据反射角等于入射角等于53°，画出反射光线；反射光线与界面的夹角为90°－53°＝37°，光从空气斜射入水中，折射角小于入射角，画出折射光线，由于折射光线与反射光线垂直，则折射光线与界面之间的夹角为90°－37°＝53°，折射角为90°－53°＝37°，如答图所示。
名师点拨作图依据：(1)光的反射定律：反射角等于入射角，反射光线、入射光线分居法线两侧。
