玻璃化温度

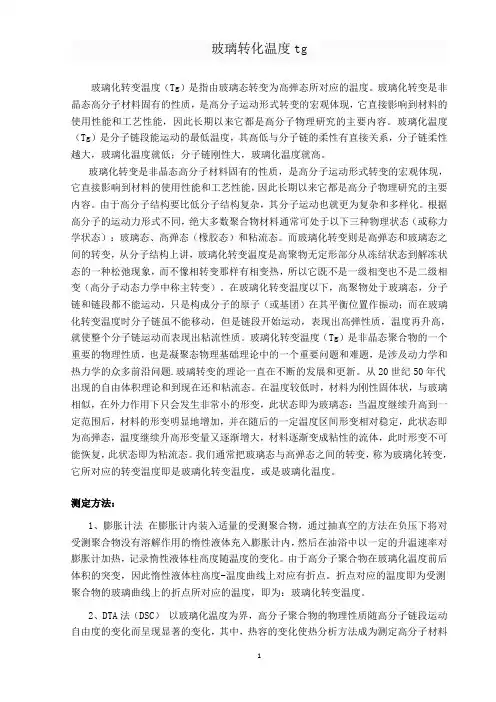

对于非晶聚物，对它施加恒定的力，观察它发生的形变与温度的关系，通常特称为温度形变曲线或热机械曲线。非晶聚物有三种力学状态，它们是玻璃态、高弹态和粘流态。在温度较低时，材料为刚性固体状，与玻璃相似，在外力作用下只会发生非常小的形变，此状态即为玻璃态：当温度继续升高到一定范围后，材料的形变明显地增加，并在随后的一定温度区间形变相对稳定，此状态即为高弹态，温度继续升高形变量又逐渐增大，材料逐渐变成粘性的流体，此时形变不可能恢复，此状态即为粘流态。我们通常把玻璃态与高弹态之间的转变，称为玻璃化转变，它所对应的转变温度即是玻璃化转变温度，或是玻璃化温度。

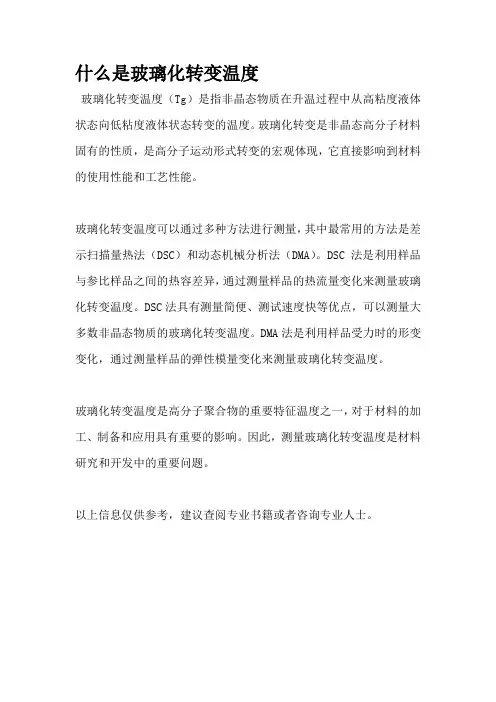

玻璃化温度是指无定型聚合物（包括结晶型聚合物中的非结晶部分）由玻璃态向高弹态或者由后者向前者的转变温度。是无定型聚合物大分子链段自由运动的最低温度。

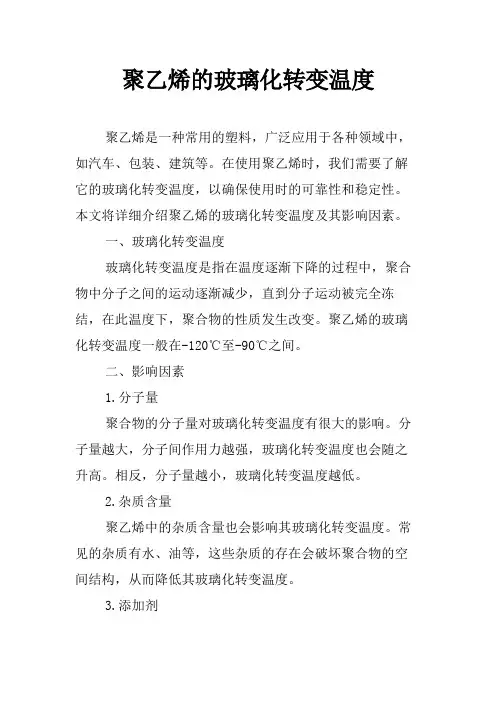

通常用Tg表示。没有很固定的数值，往往随着测定的方法和条件而改变。高聚物的一种重要的工艺指标。在此温度以上，高聚物表现出弹性；在此温度以下，高聚物表现出脆性，在用作塑料、橡胶、合成纤维等时必须加以考虑。如聚氯乙烯的玻璃化温度是80℃。

非晶态（无定形）高分于可以按其力学性质区分为玻璃态、高弹态和粘流态三种状态。高弹态的高分子材料随着温度的降低会发生由高弹态向玻璃态的转变，这个转变称为玻璃化转变。它的转变温度称为玻璃化温度Tg。如果高弹态材料温度升高，高分子将发生由高弹态向粘流态的转变，其转变温度称为粘流温度Tf。

当玻璃态高分子在Tg温度发生转变时，其模量降落达3个数量级，使材料从坚硬的固体突然变成柔软的弹性体，完全改变了材料的使用性能。高分子的其他很多物理性质，如体积（比体积）、热力学性质（比热容、焓）和电磁性质（介电常数和介电损耗、核磁共振吸收谱线宽度等）均有明显的变化。

作为塑料使用的高分子，当温度升高到玻璃化转变温度以上时，便失去了塑料的性能，变成了橡胶。平时我们所说的塑料和橡胶是按它们的Tg是在室温以上还是在室温以下而言的。Tg在室温以下的是橡胶，Tg在室温以上的是塑料。因此从工艺的角度来看，T g是非晶态热塑性塑料使用的上限温度，是橡胶使用的下限温度Tg是高分子的特征温度之一，可以作为表征高分子的指标。

影响玻璃化转变温度的因素很多。因为玻璃化温度是高分子的链段从冻结到运动的一个转变

温度，而链段运动是通过主链的单键内旋转来实现的，所以凡是影响高分子链柔性的因素，都会对Tg产生影响。如引人刚性基团或极性基团、交联和结晶这种减弱高分子链柔性或增加分子间作用力的因素都使Tg升高；如加入增塑剂或溶剂、引进柔性基团等这种增加高分子链柔性的因素都使Tg降低。

玻璃化转变温度

玻璃化转变

玻璃化转变是非晶态高分子材料固有的性质，是高分子运动形式转变的宏观体现，它直接影响到材料的使用性能和工艺性能，因此长期以来它都是高分子物理研究的主要内容。由于高分子结构要比低分子结构复杂，其分子运动也就更为复杂和多样化。根据高分子的运动力一式不同，绝大多数聚合物材料通常可处于以卜二种物理状态(或称力学状态):玻璃态、高弹态和粘流态。而玻璃化转变则是高弹态和玻璃态之间的转变，从分子结构上讲，玻璃化转变温度是高聚物无定形部分从冻结状态到解冻状态的一种松弛现象，而不象相转变那样有相变热，所以它是一种二级相变(高分子动态力学中称主转变)。在玻璃化转变温度以卜，高聚物处于玻璃态，分子链和链段都不能运动，只是构成分子的原子(或基团)在其平衡位置作振动;而在玻璃化转变温度时分子链虽不能移动，但是链段开始运动，表现出高弹性质，温度再升高，就使整个分子链运动而表现出粘流性质。玻璃化转变温度(Tg)是非晶态聚合物的一个重要的物理性质，也是凝聚态物理基础理论中的一个重要问题和难题，是涉及动力学和热力学的众多前沿问题.玻璃转变的理论一直在不断的发展和更新.从20世纪50年代出现的自

由体积理论到现在还在不断完善的模态祸合理论及其他众多理论，都只能解决玻璃转变中的某些问题.一个完整的玻璃转变理论仍需要人们作艰苦的努力.

对于非晶聚物，对它施加恒定的力，观察它发生的形变与温度的关系，通常特称为温度形变曲线或热机械曲线。非晶聚物有三种力学状态，它们是玻璃态、高弹态和粘流态。在温度较低时，材料为刚性固体状，与玻璃相似，在外力作用下只会发生非常小的形变，此状态即为玻璃态：当温度继续升高到一定范围后，材料的形变明显地增加，并在随后的一定温度区间形变相对稳定，此状态即为高弹态，温度继续升高形变量又逐渐增大，材料逐渐变成粘性的流体，此时形变不可能恢复，此状态即为粘流态。我们通常把玻璃态与高弹态之间的转变，称为玻璃化转变，它所对应的转变温度即是玻璃化转变温度，或是玻璃化温度。

玻璃化转变温度的测定方法

1．膨胀计法在膨胀计内装入适量的受测聚合物，通过抽真空的方法在负压下将对受测聚合物没有溶解作用的惰性液体充入膨胀计内，然后在油浴中以一定的升温速率对膨胀计加热，记录惰性液体柱高度随温度的变化。由于高分子聚合物在玻璃化温

度前后体积的突变，因此惰性液体柱高度-温度曲线上对应有折点。折点对应的温度即为受测聚合物的玻璃化温度。

2．折光率法利用高分子聚合物在玻璃化转变温度前后折光率的变化，找出导致这种变化的玻璃化转变温度。

3．热机械法（温度-变形法）在加热炉或环境箱内对高分子聚合物的试样施加恒定载荷；记录不同温度下的温度-变形曲线。类似于膨胀计法，找出曲线上的折点所对应的温度，即为：玻璃化转变温度。

4．DTA法（DSC）以玻璃化温度为界，高分子聚合物的物理性质随高分子链段运动自由度的变化而呈现显著的变化，其中，热容的变化使热分析方法成为测定高分子材料玻璃花温度的一种有效手段。目前用于玻璃化温度测定的热分析方法主要为差热分析（DTA和差示扫描量热分析法（DSC）。以DSC为例，当温度逐渐升高，通过高分子聚合物的玻璃化转变温度时，DSC曲线上的基线向吸热方向移动（见图）。图中A点是开始偏离基线的点。将转变前后的基线延长，两线之间的垂直距离为阶差ΔJ，在ΔJ/2 处可以找到C点，从C点作切线与前基线相交于B点，B点所对应的温度值即为玻璃化转变温度Tg。

5．动态力学性能分析（DMA）法高分子材料的动态性能分析（DMA）通过在受测高分子聚合物上施加正弦交变载荷获取聚合物材料的动态力学响应。对于弹性材料（材料无粘弹性质），动态载荷与其引起的变形之间无相位差（ε=σ0sin(ωt)/E）。当材料具有粘弹性质时，材料的变形滞后于施加的载荷，载荷与变形之间出现相位差δ：ε=σ0sin(ωt+δ)/E。将含相位角的应力应变关系按三角函数关系展开，定义出对应与弹性性质的储能模量G’=Ecos（δ）和对应于粘弹性的损耗模量G”=Esin（δ）E因此称为绝对模量E=sqrt(G’2+G”2) 由于相位角差δ的存在，外部载荷在对粘弹性材料加载时出现能量的损耗。粘弹性材料的这一性质成为其对于外力的阻尼。阻尼系数γ=tan（δ）=G’’/G’由此可见，高分子聚合物的粘弹性大小体现在应变滞后相位角上。当温度由低向高发展并通过玻璃化转变温度时，材料内部高分子的结构形态发生变化，与分子结构形态相关的粘弹性随之的变化。这一变化同时反映在储能模量，损耗模量和阻尼系数上。下图是聚乙酰胺的DMA曲线。振动频率为1Hz。在-60和-30°C 之间，贮能模量的下降，阻尼系数的峰值对应着材料内部结构的变化。相应的温度即为玻璃化转变温度Tg。

6．核磁共振法（NMR）温度升高后，分子运动加快，质子环境被平均化（处于高能量的带磁矩质子与处于低能量的的带磁矩质子在数量上开始接近；

N-/N+=exp(-E/kT)），共振谱线变窄。到玻璃化转变温度，Tg时谱线的宽度有很大的改变。利用这一现象，可以用核磁共振仪，通过分析其谱线的方法获取高分子材料的玻璃化转变温度。
