工厂供电课后作业答案
(完整版)工厂供电_第四版课后习题习题答案

第一章 习题1-1 试确定图1-23所示供电系统中变压器T1和线路WL1、WL2的额定电压。
解:T1:6.3/121kv ;WL1:110KV ;WL 2:35KV 。
1-2试确定图1-24所示供电系统中各发电机和各变压器的额定电压。
解:G :10.5kV ;T1:10.5/38.5kV ;T2:35/6.6kV ;T3:10/0.4kV 。
第二章 习题2-2 某机修车间,拥有冷加工机床52台,共200kw ;行车一台,共5.1kw(ε=15%);通风机4台,共5kw ;点焊机3台,共10.5kw(ε=65%)。
车间采用220/380v 三相四线制(TN-C )配电。
试确定该车间计算负荷P 30、Q 30、S 30和I 30。
解:① 对于冷加工机床,P e =200kW ,K d =0.2,cos φ=0.5,tan φ=1.73 P 30(1)=K d P e =0.2×200kW=40kW Q 30(1)=P 30tan φ=40×1.73kvar=69.2kvar ②对于行车组,P e =P N 25εεN=5.1%25%15=3.95Kw,K d =0.15, cos φ=0.5, tan φ=1.73P 30(2)= K d P e =0.15×3.95kW=0.59 kW Q 30(2)= P 30tan φ=0.59×1.73=1.02kvar③对于通风机组, P e = P N =5 kW, K d =0.8, cos φ=0.8, tan φ=0.75 P 30(3)= K d P e =0.8×5Kw=4kW Q 30(3)= P 30tan φ=4×0.75kvar=3kvar ④对于点焊机组, P e = P N100Nεε=10.5×%100%65=8.47 kW ,K d =0.35,cos φ=0.6, tan φ=1.33P 30(4)= K d P e =0.35×8.47 kW=2.96kW Q 30(4)= P 30tan φ=3.94 kvar=3.94 kvar 取需要系数 K ∑p =0.9,K ∑q =0.95总的有功计算负荷为:P 30=(P 30(1)+P30(2)+P 30(3)+P 30(4))×K ∑p =(40+0.59+4+2.96)×0.9 =42.8(kW )总的无功计算负荷为:Q 30=(Q 30(1)+Q 30(2)+Q 30(3)+Q 30(4))×K ∑q =(69.2+1.02+3+3.94)×0.95 =77.3(kvar ) 视在计算负荷为:S 30=223030Q P +=223.778.42+=84.9视在电流为:I 30=S 30/3U N =84.9/(1.732×0.38)=1292-3 有一380v 三相线路,供电给35台小批生产的冷加工机床电动机,总容量为85kW ,其中较大容量的电动机有7.5kW ,4kW3台,3kW12台。
工厂供电课后答案_苏文成解析

习题一1-1试述工业企业供电系统的构成。
答:(1)总降压变电所:工厂供电的枢纽,用于将35KV~110KV电源电压降为6~10KV,再由配电装置分别将电能送至配电所、车间变电所或高压用电设备。
由降压变压器,母线、开关设备、保护电器、测量电器等高低压配电装置组成。
(2)配电所:对大中型工厂,由于厂区大,负荷分散,常设置一个或多个配电所,用以中转电能,它只分配电能,但不改变电压。
(3)车间变电所:一个生产厂房或车间,根据情况可设置一个或多个车间变电所,将6~10KV电压降至380/220V电压,再送至各个低压用电设备。
(4)高压用电设备(5)低压用电设备1-2工业企业供电系统的常用额定电压等级及选取额定电压等级时应考虑的因素。
答:(1)330KV及以上(包括500KV、750KV):用于大电力系统输电;(2)220KV及以下:用于城乡高压、中压及低压配电;(3)110KV、35KV:也用于大型工厂内部配电网;(4)6~10KV:一般用于工厂内部,但从经济技术综合比较,最好采用10KV,除非拥有相当数量的6KV设备;(5)380V/220V:工厂低压配电电压。
1-3统一规定各种电气设备的额定电压有什么意义?发电机、变压器、用电设备以及电网额定电压有无差别?差别的原因是什么?答:规定设备的额定电压有利于设备按系列制造,是设备正常工作时具有最好技术经济指标的电压。
(1)发电机的额定电压:考虑线路在输送负荷电流时产生的电压损失,应比电网电压高5%。
(2)变压器的额定电压:一次绕组——如果变压器直接与发电机相连,则同发电机额定电压相同,即高于电网电压5%;如果不与发电机直接相连,而是接于线路时,应与电网电压相同。
二次绕组——供电线路较长时,为弥补变压器满载时本身压降及线路压降,应比电网电压高10%;如果线路不长,只需补偿变压器满载压降,即高于电网电压5%。
(3)设备的额定电压:同电网电压相同。
1-4 简述工厂供电系统电能质量的主要指标及其对用户的影响。
工厂供电第五版课后习题答案

工厂供电第五版课后习题答案【篇一:工厂供电_第五版_刘介方_课后答案[1-10章]】对工业生产有何重要作用?对工厂供电工作有哪些基本要求?重要作用:现代社会是建立在电能应用的基础之上的,电能在产品成本中所占的比重一般很小(除电化等工业外),其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率,降低生产成本,减轻工人的劳动强度。
如果工厂供电突然中断,则对工业生产可能造成严重的后果。
例如某些对供电可靠性要求很高的工厂,即使是极短时间的停电,也会引起重大设备损坏,或引起大量产品报废,甚至可能发生重大的人身事故,给国家和人民带来经济上甚至政治上的重大损失。
基本要求:1、安全:在电能的供应、分配和使用中,不应发生人身事故和设备事故。
2、可靠:应满足电能用户对供电可靠性即连续供电的要求。
3、优质:应满足电能用户对电压和频率等质量的要求。
4、经济:供电系统的投资少,运行费用低,并尽可能地减少有色金属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能,不改变电压;而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式,可以省去一级中间变压,简化了供电系统接线,节约投资和有色金属,降低了电能损耗和电压损耗,提高了供电质量。
然而这要根据厂区的环境条件是否满足35kv架空线路深入负荷中心的“安全走廊”要求而定,否则不宜采用。
3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?电力系统:由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体,称为电力系统。
电网:电力系统中各级电压的电力线路及其联系的变电所,称为电力网或电网。
工厂供电课后习题答案2

第一章5、我国规定的“工频”是多少?对其频率偏差有何要求?工频:一般交流电力设备的额定频率为50HZ。
规定:频率偏差正负0.2Hz 电压偏差正负5%电压偏差是指电气设备的端电压与其额定电压之差,通常以其对额定电压的百分值来表示。
6、衡量电能质量的两个基本参数?电压质量包括哪些方面要求?电压和频率。
电压的偏差、波动、波形及三相的对称性。
8、发电机的额定电压为什么规定要高于同级电网额定电压5%?电力线路允许偏差一般为+5%,即整个线路允许有10% 的电压损耗,为了维持线路的平均电压在额定值。
15、工厂供电系统的供电电压如何让选择?工厂的高压配电电压和低压配电电压各如何选择?主要取决于当地电网的供电电压等级,同时也要考虑工厂用电设备的电压、容量和供电距离等因素。
高压配电主取决于高压用电设备的电压、容量、数量等。
低压配电一般采用220V/380V。
16、三相交流电力系统的电源中性点有哪些运行方式?中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点?中性点运行方式:中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。
非直接接地系统单相短路特点:允许短时继续运行,但应有保护装置在接地故障时及时发出警报信号。
直接接地系统单相短路特点:保护装置应动作于跳闸,切除断路故障,使系统的其他部分恢复正常运行。
第二章1、电力负荷按重要程度分哪几级?各级负荷对供电电源有什么要求?一级负荷:中断供电将造成人员伤亡或在政治上经济上造成重大损失者,以及特别重要的负荷。
双电源供电,必要时增设应急电源。
二级负荷:是断供电,在政治、经济上造成较大损失者。
双电源供电,当负荷较小时可以专线供电。
三级负荷:不属于一、二级的负荷。
对供电电源无特殊要求。
3、什么叫最大负荷利用小时?什么叫年最大负荷和年平均负荷?什么叫负荷系数?最大负荷利用小时:是一个假想时间,在此时间内,电力负荷按年最大负荷Pmax(或P30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。

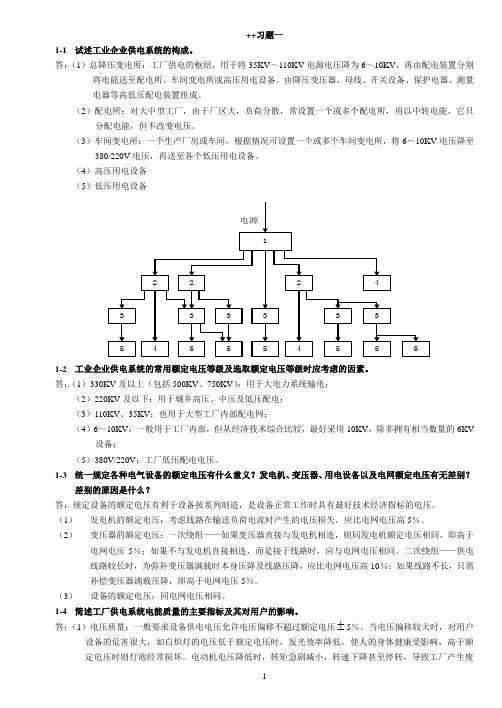

工厂供电课后答案_苏文成

++习题一1-1试述工业企业供电系统的构成。
答:(1)总降压变电所:工厂供电的枢纽,用于将35KV~110KV电源电压降为6~10KV,再由配电装置分别将电能送至配电所、车间变电所或高压用电设备。
由降压变压器,母线、开关设备、保护电器、测量电器等高低压配电装置组成。
(2)配电所:对大中型工厂,由于厂区大,负荷分散,常设置一个或多个配电所,用以中转电能,它只分配电能,但不改变电压。
(3)车间变电所:一个生产厂房或车间,根据情况可设置一个或多个车间变电所,将6~10KV电压降至380/220V电压,再送至各个低压用电设备。
(4)高压用电设备(5)低压用电设备1-2工业企业供电系统的常用额定电压等级及选取额定电压等级时应考虑的因素。
答:(1)330KV及以上(包括500KV、750KV):用于大电力系统输电;(2)220KV及以下:用于城乡高压、中压及低压配电;(3)110KV、35KV:也用于大型工厂内部配电网;(4)6~10KV:一般用于工厂内部,但从经济技术综合比较,最好采用10KV,除非拥有相当数量的6KV设备;(5)380V/220V:工厂低压配电电压。
1-3统一规定各种电气设备的额定电压有什么意义?发电机、变压器、用电设备以及电网额定电压有无差别?差别的原因是什么?答:规定设备的额定电压有利于设备按系列制造,是设备正常工作时具有最好技术经济指标的电压。
(1)发电机的额定电压:考虑线路在输送负荷电流时产生的电压损失,应比电网电压高5%。
(2)变压器的额定电压:一次绕组——如果变压器直接与发电机相连,则同发电机额定电压相同,即高于电网电压5%;如果不与发电机直接相连,而是接于线路时,应与电网电压相同。
二次绕组——供电线路较长时,为弥补变压器满载时本身压降及线路压降,应比电网电压高10%;如果线路不长,只需补偿变压器满载压降,即高于电网电压5%。
(3)设备的额定电压:同电网电压相同。
1-4简述工厂供电系统电能质量的主要指标及其对用户的影响。
工厂供电第3版刘介才课后习题详细答案

《工厂供电》第三版刘介才主编课后习题解答第一章习题解答1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压?图1-25 习题1-1的供电系统解:1.变压器T1的一次侧额定电压:应与发电机G的额定电压相同,即为10.5kV。
变压器T1的二次侧额定电压应比线路WL1末端变压器T2的一次额定电压高10%,即为242kV。
因此变压器T1的额定电压应为10.5/242kV。
2.线路WL1的额定电压:应与变压器T2的一次额定电压相同,即为220kV。
3.线路WL2的额定电压:应为35kV,因为变压器T2二次侧额定电压为38.5kV,正好比35kV高10%。
1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压?图1-26 习题1-2的供电系统解:1.发电机G的额定电压应比6kV线路额定电压高5%,因此发电机G的额定电压应为6.3kV。
2.变压器T1的额定电压:一次额定电压应与发电机G的额定电压相同,因此其一次额定电压应为6kV。
T1的二次额定电压应比220/380V线路额定电压高10%,因此其二次额定电压应为0.4kV。
因此变压器T1的额定电压应为6/0.4kV。
3.变压器T2的额定电压:其一次额定电压应与发电机的额定电压相同,即其一次额定电压应为6.3kV。
T2的二次额定电压应比110kV电网电压高10%,即其二次额定电压应为121kV。
因此变压器T2的额定电压应为6.3/121kV。
4.变压器T3的额定电压:其一次额定电压应与110kV线路的额定电压相同,即其一次额定电压应为110kV。
T3的二次额定电压应比10kV电压高10%,即其二次额定电压应为11kV。
因此变压器T3的额定电压应为110/11kV。
1-3 某厂有若干车间变电所,互有低压联络线相连。
其中某一车间变电所装有一台无载调压型配电变压器,其高压绕组有+5%、0、—5% 三个电压分接头,现调在主接头“0”的位置(即U1 N )运行。
《工厂供电(第3版)》刘介才(课后习题详细答案)

《工厂供电(第3版)》刘介才(课后习题详细答案)《工厂供电》第三版刘介才主编课后习题解答第一章习题解答11-1 试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压?图1-25 习题1-1的供电系统解:1.变压器T1的一次侧额定电压:应与发电机G的额定电压相同,即为kV。
变压器T1的二次侧额定电压应比线路WL1末端变压器T2的一次额定电压高10%,即为242kV。
因此变压器T1的额定电压应为/242kV。
2.线路WL1的额定电压:应与变压器T2的一次额定电压相同,即为220kV。
3.线路WL2的额定电压:应为35kV,因为变压器T2二次侧额定电压为kV,正好比35kV高10%。
1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压?图1-26 习题1-2的供电系统解:1.发电机G的额定电压应比6kV线路额定电压高5%,因此发电机G的额定电压应为kV。
2.变压器T1的额定电压:一次额定电压应与发电机G的额定电压相同,因此其一次额定电压应为6kV。
T1的二次额定电压应比220/380V线路额定电压高10%,因此其二次额定电压应为kV。
因此变压器T1的额定电压应为6/kV。
3.变压器T2的额定电压:其一次额定电压应与发电机的额定电压相同,即其一次额定电压应为kV。
T2的二次额定电压应比110kV电网电压高10%,即其二次额定电压应为121kV。
因此变压器T2的额定电压应为/121kV。
4.变压器T3的额定电压:其一次额定电压应与110kV 线路的额定电压相同,即其一次额定电压应为110kV。
T3的二次额定电压应比10kV电压高10%,即其二次额定电压应为11kV。
因此变压器T3的额定电压应为110/11kV。
1-3 某厂有若干车间变电所,互有低压联络线相连。
其中某一车间变电所装有一台无载调压型配电变压器,其高压绕组有+5%、0、—5% 三个电压分接头,现调在主接头“0”的位置运行。
工厂供电课后习题答案

第一章2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能,不改变电压;而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式,可以省去一级中间变压,简化了供电系统接线,节约投资和有色金属,降低了电能损耗和电压损耗,提高了供电质量。
然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定,否则不宜采用。
6、衡量电能质量的两个基本参数?电压质量包括哪些方面要求?电压和频率。
电压的偏差、波动、波形及三相的对称性。
8、发电机的额定电压为什么规定要高于同级电网额定电压5%?电力线路允许偏差一般为+5%,即整个线路允许有10% 的电压损耗,为了维持线路的平均电压在额定值。
9、电力变压器一次绕组额定电压:变压器直接与发电机相联时,高于同级电网5%;连在线路上时可看做线路用电设备,高0%。
二次侧绕组额定电压:二次侧供电线路较长时,高10%(线路电压损耗补偿5%+绕组内部压降5%);供电线路不长时,高5%(只有内部绕组5%压降)。
15、工厂供电系统的供电电压如何让选择?工厂的高压配电电压和低压配电电压各如何选择?主要取决于当地电网的供电电压等级,同时也要考虑工厂用电设备的电压、容量和供电距离等因素。
高压配电主取决于高压用电设备的电压、容量、数量等。
低压配电一般采用220V/380V。
16、三相交流电力系统的电源中性点有哪些运行方式?中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点?中性点运行方式:中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。
非直接接地系统单相短路特点:允许短时继续运行,但应有保护装置在接地故障时及时发出警报信号。
直接接地系统单相短路特点:保护装置应动作于跳闸,切除断路故障,使系统的其他部分恢复正常运行。
工厂供电课后习题答案

工厂供电课后习题答案【篇一:《工厂供电(第3版)》刘介才(课后习题详细答案)】三版刘介才主编课后习题解答2014年8月第一章习题解答1-1 试确定图1-25所示供电系统中的变压器t1和线路wl1、wl2的额定电压?图1-25 习题1-1的供电系统解:1.变压器T1的一次侧额定电压:应与发电机G的额定电压相同,即为10.5kV。
变压器T1的二次侧额定电压应比线路WL1末端变压器T2的一次额定电压高10%,即为242kV。
因此变压器T1的额定电压应为10.5/242kv。
2.线路WL1的额定电压:应与变压器T2的一次额定电压相同,即为220kv。
3.线路WL2的额定电压:应为35kv,因为变压器T2二次侧额定电压为38.5kv,正好比35kv高10%。
1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压?图1-26 习题1-2的供电系统解:1.发电机G的额定电压应比6kv线路额定电压高5%,因此发电机G的额定电压应为6.3kv。
2.变压器T1的额定电压:一次额定电压应与发电机G的额定电压相同,因此其一次额定电压应为6kv。
T1的二次额定电压应比220/380v线路额定电压高10%,因此其二次额定电压应为0.4kv。
因此变压器T1的额定电压应为6/0.4kv。
3.变压器T2的额定电压:其一次额定电压应与发电机的额定电压相同,即其一次额定电压应为6.3kv。
T2的二次额定电压应比110kv电网电压高10%,即其二次额定电压应为121kv。
因此变压器T2的额定电压应为6.3/121kv。
4.变压器T3的额定电压:其一次额定电压应与110kv线路的额定电压相同,即其一次额定电压应为110kv。
T3的二次额定电压应比10kV电压高10%,即其二次额定电压应为11kv。
因此变压器T3的额定电压应为110/11kv。
1-3 某厂有若干车间变电所,互有低压联络线相连。
其中某一车间变电所装有一台无载调压型配电变压器,其高压绕组有+5%、0、—5% 三个电压分接头,现调在主接头“0”的位置(即u1 n )运行。
《工厂供电(第版)》刘介才(课后习题详细答案)

《工厂供电》第三版刘介才主编课后习题解答2014年8月第一章习题解答1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压?图1-25 习题1-1的供电系统解:1.变压器T1的一次侧额定电压:应与发电机G的额定电压相同,即为10.5kV。
变压器T1的二次侧额定电压应比线路WL1末端变压器T2的一次额定电压高10%,即为242kV。
因此变压器T1的额定电压应为10.5/242kV。
2.线路WL1的额定电压:应与变压器T2的一次额定电压相同,即为220kV。
3.线路WL2的额定电压:应为35kV,因为变压器T2二次侧额定电压为38.5kV,正好比35kV高10%。
1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压?图1-26 习题1-2的供电系统解:1.发电机G的额定电压应比6kV线路额定电压高5%,因此发电机G的额定电压应为6.3kV。
2.变压器T1的额定电压:一次额定电压应与发电机G的额定电压相同,因此其一次额定电压应为6kV。
T1的二次额定电压应比220/380V线路额定电压高10%,因此其二次额定电压应为0.4kV。
因此变压器T1的额定电压应为6/0.4kV。
3.变压器T2的额定电压:其一次额定电压应与发电机的额定电压相同,即其一次额定电压应为6.3kV。
T2的二次额定电压应比110kV电网电压高10%,即其二次额定电压应为121kV。
因此变压器T2的额定电压应为6.3/121kV。
4.变压器T3的额定电压:其一次额定电压应与110kV线路的额定电压相同,即其一次额定电压应为110kV。
T3的二次额定电压应比10kV电压高10%,即其二次额定电压应为11kV。
因此变压器T3的额定电压应为110/11kV。
1-3 某厂有若干车间变电所,互有低压联络线相连。
其中某一车间变电所装有一台无载调压型配电变压器,其高压绕组有+5%、0、—5% 三个电压分接头,现调在主接头“0”的位置(即U1 N )运行。
工厂供电第3版刘介才课后习题详细答案

《工厂供电》第三版刘介才主编1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1 WL2的额定电压?课后习题解答第一章习题解答解:1.变压器T1的一次侧额定电压:应与发电机G的额定电压相同,即为10.5 kV。
变压器T 1的二次侧额定电压应比线路WL 1末端变压器T 2的一次额定电压高10%,即为242 kV。
因此变压器T 1的额定电压应为10.5 /242 k V。
2. 线路WL 1的额定电压:应与变压器T 2的一次额定电压相同,即为220k V。
3. 线路WL 2的额定电压:应为35 k V,因为变压器T 2二次侧额定电压为38.5 k V,正好比35k V高10%。
1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1 WL2的额定电压?解:1.发电机G的额定电压应比6k V线路额定电压高5%,因此发电机G的额定电压应为6.3 k V。
2. 变压器T 1的额定电压:一次额定电压应与发电机G的额定电压相同,因此其一次额定电压应为6 k V oT 1的二次额定电压应比220/380V线路额定电压高10%,因此其二次额定电压应为0.4 k V。
因此变压器T 1的额定电压应为6/0.4 k V。
3. 变压器T 2的额定电压:其一次额定电压应与发电机的额定电压相同,即其一次额定电压应为6.3 k V oT 2的二次额定电压应比110 k V电网电压高10%,即其二次额定电压应为121 k V。
因此变压器T 2的额定电压应为6.3 /121 k V。
4. 变压器T 3的额定电压:其一次额定电压应与110k V线路的额定电压相同,即其一次额定电压应为110 k V oT 3的二次额定电压应比10k V电压高10%,即其二次额定电压应为11k V。
因此变压器T 3的额定电压应为110/ 11k V。
1-3某厂有若干车间变电所,互有低压联络线相连。
其中某一车间变电所装有一台无载调压型配电变压器,其高压绕组有+5%、0、一5%三个电压分接头,现调在主接头“ 0”的位置(即U1 N)运行。
《工厂供电(第版)》刘介才(课后习题详细答案)

《工厂供电》第三版刘介才主编课后习题解答2014年8月第一章习题解答1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压?图1-25 习题1-1的供电系统解:1.变压器T1的一次侧额定电压:应与发电机G的额定电压相同,即为10.5kV。
变压器T1的二次侧额定电压应比线路WL1末端变压器T2的一次额定电压高10%,即为242kV。
因此变压器T1的额定电压应为10.5/242kV。
2.线路WL1的额定电压:应与变压器T2的一次额定电压相同,即为220kV。
3.线路WL2的额定电压:应为35kV,因为变压器T2二次侧额定电压为38.5kV,正好比35kV高10%。
1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压?图1-26 习题1-2的供电系统解:1.发电机G的额定电压应比6kV线路额定电压高5%,因此发电机G的额定电压应为6.3kV。
2.变压器T1的额定电压:一次额定电压应与发电机G的额定电压相同,因此其一次额定电压应为6kV。
T1的二次额定电压应比220/380V线路额定电压高10%,因此其二次额定电压应为0.4kV。
因此变压器T1的额定电压应为6/0.4kV。
3.变压器T2的额定电压:其一次额定电压应与发电机的额定电压相同,即其一次额定电压应为6.3kV。
T2的二次额定电压应比110kV电网电压高10%,即其二次额定电压应为121kV。
因此变压器T2的额定电压应为6.3/121kV。
4.变压器T3的额定电压:其一次额定电压应与110kV线路的额定电压相同,即其一次额定电压应为110kV。
T3的二次额定电压应比10kV电压高10%,即其二次额定电压应为11kV。
因此变压器T3的额定电压应为110/11kV。
1-3 某厂有若干车间变电所,互有低压联络线相连。
其中某一车间变电所装有一台无载调压型配电变压器,其高压绕组有+5%、0、—5% 三个电压分接头,现调在主接头“0”的位置(即U1 N )运行。
《工厂供电(第3版)》刘介才(课后习题详细答案解析)

《工厂供电》第三版刘介才主编课后习题解答2014年8月第一章习题解答1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压?图1-25 习题1-1的供电系统解:1.变压器T1的一次侧额定电压:应与发电机G的额定电压相同,即为10.5kV。
变压器T1的二次侧额定电压应比线路WL1末端变压器T2的一次额定电压高10%,即为242kV。
因此变压器T1的额定电压应为10.5/242kV。
2.线路WL1的额定电压:应与变压器T2的一次额定电压相同,即为220kV。
3.线路WL2的额定电压:应为35kV,因为变压器T2二次侧额定电压为38.5kV,正好比35kV高10%。
1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压?图1-26 习题1-2的供电系统解:1.发电机G的额定电压应比6kV线路额定电压高5%,因此发电机G的额定电压应为6.3kV。
2.变压器T1的额定电压:一次额定电压应与发电机G的额定电压相同,因此其一次额定电压应为6kV。
T1的二次额定电压应比220/380V线路额定电压高10%,因此其二次额定电压应为0.4kV。
因此变压器T1的额定电压应为6/0.4kV。
3.变压器T2的额定电压:其一次额定电压应与发电机的额定电压相同,即其一次额定电压应为6.3kV。
T2的二次额定电压应比110kV电网电压高10%,即其二次额定电压应为121kV。
因此变压器T2的额定电压应为6.3/121kV。
4.变压器T3的额定电压:其一次额定电压应与110kV线路的额定电压相同,即其一次额定电压应为110kV。
T3的二次额定电压应比10kV电压高10%,即其二次额定电压应为11kV。
因此变压器T3的额定电压应为110/11kV。
1-3 某厂有若干车间变电所,互有低压联络线相连。
其中某一车间变电所装有一台无载调压型配电变压器,其高压绕组有+5%、0、—5% 三个电压分接头,现调在主接头“0”的位置(即U1 N )运行。
工厂供电课后答案

工厂供电课后答案工厂供电课后答案1-1 什么是电力系统?建立联合电力系统有哪些好处?答:电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。
建立联合电力系统的优点是:可以减少系统的总装机容量;可以减少系统的备用容量;可以提高供电的可靠性;可以安装大容量的机组;可以合理利用动力资源,提高系统运行的经济性。
1-2 电能生产的主要特点是什么?对电力系统有哪些要求?答:电能生产的主要特点是:电能不能大量存储;过渡过程十分短暂;与国民经济各部门和人民日常生活的关系极为密切。
对电力系统的基本要求是:保证供电的可靠性;保证良好的电能质量;为用户提供充足的电能;提高电力系统运行的经济性。
1-3 我国规定的三相交流电网额定压等级有哪些?用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系?为什么?答:我国规定的三相交流电网额定压等级,低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV;高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。
用电设备的额定电压规定与同级电网的额定电压相同;发电机的额定电压应比同级电网额定电压高5%;变压器一次绕组的额定电压,对于降压变压器,应等于电网的额定电压,对于升压变压器,应等于发电机的额定电压;变压器二次绕的额定电压,当二次侧供电线路较长时,应比电网额定电压高10%,当变压器二次侧供电线路较短时,应比同级电网额定电压高5%。
1-5 什么叫小电流接地系统?什么叫大电流接地系统?小电流接地系统发生一相接地时,各相对地电压如何变化?这时为何可以暂时继续运行,但又不允许长期运行?答:中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统;性点直接接地(或经低电阻接地)的系统称为大电流接地系统。
在小电流接地系统中发生单相接地时,故障相对地电压为零,非故障相对地电压升高3倍。
工厂供电刘介才第五版课后习题答案

S30 3U N
17 0.5
34kVA
34 51.7 A 3 0.38
查附录表 1: b 0.14 , c 0.4 , x 5 , cos 0.5 , tan 1.73 则
(1)x 台最大容量的设备容量为
Px P5 7.51 4 3 31 22.5kW
有功计算负荷为: P30 bPe cPx 0.1485 0.4 22.5 11.9 9 20.9kW ;
查附录表 1: Kd 0.2 , cos 0.5 , tan 1.73 则
P301 0.2 800 76.8kVar
S301
I301
P301 cos
S301 3U N
(2)通风机组的计算负荷:
160 0.5
320kVA
320 486.2A 3 0.38
第一章
1-1 试确定图 1-23 所示供电系统中变压器 T1 和线路 WL1、WL2 的额定电压。
图 1-23 习题 1-1 的供电系统
解:如果变压器的二次侧接高压线路,则其二次侧电压高于线路电压 10%,一次侧与发电
机(或电力线路)相联,则一次侧额定电压等于发电机(或电力线路)的额定电压,于是:
因为UT 2N 220 / 38.5 kV
T2
38.5 1.1
35
6KV电网
220V/380V电网
kV
kV,
第二章
2-1 某大批生产的机械加工车间,拥有金属切削机床电动机容量共 800kW,通风机容量共 56kW,线路电压为 380V。试分别确定各组和车间的计算负荷 P30 、 Q30 、 S30 和 I30 。 解:(1)金属切削机床组的计算负荷:
各个参数如下表:
设备 名称 切削 机床
工厂供电作业答案

工厂供电作业答案1、工厂供电的基本要求是_安全_,_可靠_,_优质_,_经济_。
2、电能质量的基本指标是___电压____和___频率____,我国采用的工业频率是_50_ HZ。
3、继电保护装置的基本要求是:_选择性__、 ___速动性____ 、___灵敏性_____ 、可靠性。
4、短路计算的常用方法有:有名值、标幺值。
5. 10kV高压系统,其短路计算电压为:( A )。
A. 10.5kVB. 10 kVC. 9.5kVD. 11kV6.我国目前所规定的10kv及以下三相供电电压允许偏差是( B )。
A. ±5%B. ±7%C. +5%~+10%D. ±10%。
7、接地体就是埋入地中并直接与大地接触的金属导体。
接地线就是连接接地体与设备、装置接地部分的金属导体。
接地装置就是接地线与接地体8、低压线路的结线方式主要有放射式,树干式,环形。
9.电气装置的接地分为工作接地、保护接地和重复接地三种。
10、工厂电力线路的导线和电缆截面的选择必须满足下列条件:按允许载流量、电压损失、经济电流密度、机械强度。
11、当不接地系统发生单相接地短路时,其相电压会升高 D 倍。
A)2 B)2C)3 D)3 12、衡量电能质量的两个基本参数是 B 和 C 。
A)电流B)电压C)频率D)波形E)经济性F)安全13、发电机的额定电压比线路的额定电压高出()A.1%B.3%C.5%D.10%【答案:C】14、工厂电力负荷分为()A一级负荷B二级负荷C三级负荷D四级负荷【答案:ABC】15、电流互感器的接线方式主要有(27)单相式接线、(28)两相不完全星形接丝(29)两相差法接线和(30)三相星形接线。
16、电力负荷根据其对供电可靠性的要求及中断供电造成的损失或影响分为三级,分别是:(11)一级负荷、(12)二级负荷和(13)三级负荷。
17、我国普遍采用的确定用电设备组计算负荷的方法,主要是(14)需要系数法和(15)二项式法。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第一章1-1试确定图1-23所示供电系统中变压器T1和线路WL1、WL2的额定电压。
图1-23 习题1-1的供电系统解:如果变压器的二次侧接高压线路,则其二次侧电压高于线路电压10%,一次侧与发电机(或电力线路)相联,则一次侧额定电压等于发电机(或电力线路)的额定电压,于是:因为2220/38.5T NU=kV所以121220WL T NU U==kV;()22238.535110% 1.1T NWLUU===+kV同理:1110.5T N GNU U==kV;()121110% 1.1220242T N WLU U=+=⨯=kV,110.5/242T NU=kV。
1-2 试确定图1-24所示供电系统中发电机和各变压器的额定电压?GT1T2T310KV6KV电网电网35KV图1-24 习题1-2的供电系统解:如果变压器的二次侧接低压线路,则其二次侧电压高于线路电压5%,二次侧接高压线路,则其二次侧电压高于线路电压10%;一次侧与发电机(或电力线路)相联,则一次侧额定电压等于发电机(或电力线路)的额定电压,发电机的额定电压高于线路额定电压的5%。
则有:发电机额定电压:()15%1010.5GNU=+⨯=kV;变压器T1的额定电压:1110.5T N GNU U==kV;()12110%3538.5T NU=+⨯=kV;110.5/38.5T NU=kV;变压器T 2的额定电压:2135T N U =kV ;()2215%6 6.3T N U =+⨯=kV ;235/6.3T N U =kV ;变压器T 3的额定电压:3110T N U =kV ;()3215%3800.4T N U V =+⨯=kV ;310/0.4T N U =kV ;第二章2-1某大批生产的机械加工车间,拥有金属切削机床电动机容量共800kW ,通风机容量共56kW ,线路电压为380V 。
试分别确定各组和车间的计算负荷30P 、30Q 、30S 和30I 。
解:(1)金属切削机床组的计算负荷:查附录表1:0.2d K =,cos 0.5ϕ=,tan 1.73ϕ=则()3010.2800160P kW =⨯= ()()301301tan 160 1.73276.8Q P kVar ϕ==⨯= ()()301301160320cos 0.5P S kVA ϕ=== ()301486.2S I A ===(2)通风机组的计算负荷:查附录表1:0.8d K =,cos 0.8ϕ=,tan 0.75ϕ=则()3020.85644.8P kW =⨯= ()()302302tan 44.80.7533.6Q P kVar ϕ==⨯= ()()30230244.856cos 0.8P S kVA ϕ=== ()30285.1S I A ===取同时系数0.9PK=∑,0.95QK=∑,于是车间的总计算负荷为:()()()()303013020.916044.8184.3P P KP P kW =⨯+=⨯+=∑()()()()303013020.95276.833.6294.9QQ KQ Q kVar =⨯+=⨯+=∑30347.8S kVA ===30528.4I A ===各个参数如下表:2-3有一380V 三相线路,供电给35台小批生产的冷加工机床电动机,总容量为85kW ,其中较大容量的电动机有7.5kW 1台,4kW 3台,3kW 12台。
试分别用需要系数法和二项式法确定其计算负荷30P 、30Q 、30S 和30I 。
解:1、采用需要系数法查附录表1:0.2d K =,cos 0.5ϕ=,tan 1.73ϕ=则300.88517P kW =⨯=3030tan 17 1.7329.4Q P kVar ϕ==⨯=30301734cos 0.5P S kVA ϕ=== 3051.7I A === 2、采用二项式法查附录表1:0.14b =,0.4c =,5x =,cos 0.5ϕ=,tan 1.73ϕ=则(1)x 台最大容量的设备容量为57.51433122.5x P P kW ==⨯+⨯+⨯=有功计算负荷为:300.14850.422.511.9920.9e x P bP cP kW '=+=⨯+⨯=+=; 无功计算负荷为:3030tan 20.9 1.7336.2Q P kVar ϕ''==⨯=; 视在计算负荷为:303020.941.8cos 0.5P S kVA ϕ''===;计算电流为:3063.5I A ''=== 两种方法的计算结果如下表:2-6某厂变电所装有一台630kV A 变压器,其二次侧(380V)的有功计算负荷为420kW ,无功计算负荷为350kvar 。
试求此变电所一次侧(10kV )的计算负荷及其功率因数。
如果功率因数未达到0.9,问此变电所低压母线上应装设多大并联电容器的容量才能达到要求?解:补偿前的视在计算负荷:()302546.7S kVA === 则变压器有功损耗损耗:300.010.01546.7 5.5T P S kW ∆≈=⨯≈; 变压器无功损耗损耗:300.050.05546.727.3T Q S kVar ∆≈=⨯≈; 于是,考虑变压器损耗之后的变压器一次侧母线的计算负荷为:()()301302420 5.5425.5T P P P kW =+∆=+=; ()()30130235027.3377.3T Q Q Q kVar =+∆=+=()301568.7S kVA === ()30132.8S I A ===功率因数为:()()3011301425.5cos 0.750.9568.7P S ϕ===<,不满足要求,故需要进行无功补偿。
为使一次侧达到()1cos ϕ达到0.9,则二次侧的()2cos ϕ'要达到0.92,于是取()2cos 0.92ϕ'=,此时二次侧的功率因数为()()()3022302420cos 0.77546.7P S ϕ===。
则补偿的无功功率为:()()()[]30222tan tan 420tan cos0.77tan cos0.92170C Q P arc arc kVarϕϕ⎡⎤'=-=⨯-≈⎣⎦注:这里需校验2-8某厂的有功计算负荷为2400kW ,功率因数为0.65。
现拟在工厂变电所10kV 母线上装设BWF10.5-30-1型并联电容器,使功率因数提高到0.9。
问需装设多少个并联电容器?装设了并联电容器以后,该厂的视在计算负荷为多少?比未装设前视在计算负荷减少了多少?解:(1)并联电容器的个数:有题意可知,在10kv 高压侧进行补偿,补偿前的功率因数为cos 0.65ϕ=,补偿以后的功率因数为cos 0.9ϕ'=,于是有:[][]30tan tan 2400tan cos0.65tan cos0.92400(1.170.48)1656C Q P arc arc kVarϕϕ'=-=⨯-=⨯-≈165655.230C c Q n q ===,为了三相平衡,取57n = (2)无功补偿以后的视在计算负荷:补偿之前的无功计算负荷为:3030tan 2400 1.172808Q P kVar ϕ==⨯=并联56个电容器以后,补偿的无功功率为:57301710CQ kVar '=⨯= 补偿后的无功计算负荷为:3030280817101098C Q Q Q kVar ''=-=-=则补偿后的视在计算负荷为:302639S kVA '=== 补偿以后的功率因数为:30302400cos 0.9090.912639P S ϕ''===≈'满足要求 (3)补偿前后的视在计算负荷差值:补偿之前的视在计算负荷为:303024003692cos 0.65P S kVA ϕ=== 补偿前后的视在计算负荷差值为:303030369226521040S S S kVA '∆=-=-=第三章3-1 有一地区变电站通过一条长4km 的10kV 电缆线路供电给某厂装有两台并列运行的S9-800型(Yyn0联结)电力变压器的变电所。
地区变电站出口断路器的断流容量为300MV A 。
试用欧姆法求该厂变电所10kV 高压母线上和380V 低压母线上的短路电流(3)k I 、"(3)I 、(3)I ∞、(3)sh i 、(3)sh I 和短路容量(3)k S ,并列出短路计算表。
解:根据题意得计算电流如下所示:(Yyn0)1、求k-1点的三相短路电流和短路容量(U c 1= 10.5 kv ) (1)计算短路电路中各元件的电抗和总电抗 1)电力系统的电抗:有题意可知,300oc S MV A =则2211(10.5)0.3670.37300c oc U kV X S MVA===Ω≈Ω2)电缆线路的电抗:由表3-1查得X 0=0.08Ω/km,因此200.08(/)40.32X X l km km ==Ω⨯=Ω 3)绘k-1点短路的等效电路如下图所示,然后计算电路的总电抗:(1)120.370.320.69k X X X ∑-=+=Ω+Ω=Ω(2).计算三相短路电流和短路容量1) k-1三相短路电流周期分量有效值:(3)18.79k I kA -===2).三相短路次暂态电流和稳态电流有效值:"(3)(3)(3)18.79k II I kA ∞-===3).三相短路冲击电流及其有效值:(3)"(3)(3)"(3)2.55 2.558.7922.411.51 1.518.7913.27sh shi I kA kAIIkA kA==⨯===⨯=4).三相短路容量:(3)(3)11110.58.79159.85k c k S I kV kA MV A --=⨯=2. 求k-2点的短路电流和短路容量(U c2= 0.4kV ) (1) 计算短路电路中各元件的电抗及总电抗1).电力系统的电抗:22'421(0.4) 5.310300c oc U kV X S MVA-===⨯Ω2). 电缆线路的电抗:22'422010.40.08(/)4 4.641010.5c c U kV X X l km km U kV -⎛⎫⎛⎫==Ω⨯⨯=⨯Ω ⎪ ⎪⎝⎭⎝⎭3). 电力变压器的电抗:由附录表5查得U k %=4.5,因此()22632340.4% 4.5910910100100800k c N kV U U X X k S kVA--=≈=⨯=⨯Ω=⨯Ω4) 绘k-2点短路的等效电路如下图所示3910-⨯Ω计算其总电抗:''''34(2)123412343443//9105.310 4.6410 5.48102k X X X X X X X X X X X ∑-----=++=+++⨯Ω=⨯Ω+⨯Ω+=⨯Ω(2) 计算三相短路电流和短路容量1) 三相短路电流周期分量有效值:(3)242.14k I kA -=== 2)三相短路次暂态电流和稳态电流:"(3)(3)(3)242.14k I I I kA ∞-===3)三相短路冲击电流及其有效值:(3)"(3)(3)"(3)1.84 1.8442.1477.541.09 1.0942.1445.93sh shi I kA kAIIkA kA==⨯===⨯=4)三相短路容量:(3)(3)2220.442.1425.2k c k S I kV kA MVA --==⨯=在供电工程设计说明书中,往往只列短路计算表,如下表所示:3-2 使用标幺值法重做题3-2。
