8550SS塑封三极管管脚俯视图
s9011、9012、9013~8050、8550系列三极管特性及用途讲解
s9011、9012、9013~8050、8550系列三极管特性及用途讲解(一) 系列三极管S9011、9012、9013、9014、9015、9018、8050、8550系列三极管是小功率三极管。
大部分是NpN型管，只有9012、9015丶8550是PNP型三极管。
这里值得注意的是: 一般地，在三极管前面如果加ss，那么这个三极管是原装进口的; 而只帶一个s，那么应是国产的。
例如: ss8050是进口的，而s8050是国产的。
(二)系列三极管如图①，图②，图③，图④，图⑤图① s9013系列三极管图② s8050、8550三极管图③ s9013系列三极管引脚图④ NPN、PNP三极管符号图⑤ 单管驱动继电器(二) 系列三极管技术参数:9011NpN低噪放大，50Ⅴ0.3A.0.4w;9012pNp低噪放大，50v0.5A.0.625w;9013NpN低频放大，50v0.5A.0.625w;9014NpN低噪放大，50Ⅴ0.1A.0.4w;9015pNp低躁放大，50Ⅴ0.1A.0.4w;9018NpN高频放大，30v.0.05A.0.4w;8050NpN高频放大，40v.1.5A.1w;8550pNp高频放大，40v1.5A.1w。
(三) 它们的主要作用.用途:以上系列三极管，是半导体基本元器件之一，具有开关和电流放大作用;它们作为音频放大和收音机推挽1w输出及电子玩具、灯具放大和开关等电路。
(四) 三极管应用电路2例:图① NpN、PNP单管驱动发光管图② P NP、NpN三管推挽电路以上s9011一9018，s8050、8550系列三极管是目前市场上和产品上常用和使用最多的元器件，广泛应用于各种小功率电路产品中，很受欢迎。
三极管 SS8550
COLLECTOR POWER DISSIPATION Pc (mW)
COLLECTOR-EMITTER SATURATION
CAPACITANCE C (pF)
VOLTAGE V
(mV)
CEsat
DC CURRENT GAIN h FE
SS8550
h FE
——
I
C
500
Ta=100℃
Ta=25℃
100
10 -0.1
-1000
-1
-10
-100
COLLECTOR CURRENT I (mA) C
V
——
CEsat
I
C
V =-1V CE -1000
-100
Ta=100℃ Ta=25℃
-10
-1 0.2
100
-1
-10
-100
COLLECTOR CURRENT I (mA) C
C /C ob ib
——
V /V CB EB
-900 -1000
BASE-EMMITER VOLTAGE V (mV) BE
fT
——
I
C
COLLCETOR CURRENT I (mA) C
100
TRANSITION FREQUENCY fT (MHz)
VCE-10V
Ta=25 oC
10
-1
-10
-100
COLLECTOR CURRENT I (mA) C
C ib
β=10
-1000
f=1MHz
I =0/ I =0
E
C
Ta=25 oC
C ob
1 -0.2
三极管8550
三极管8550三极管8550是一种常用的普通三极管。
它是一种低电压，大电流，小信号的PNP型硅三极管。
PNP型种类及参数1.PNP型三极管8550是一种常用的普通三极管。
它是一种低电压,大电流,小信号的PNP型硅三极管。
8550三极管（TO-92封装）管脚图1、发射极2、基极3、集电极2种类及参数集电极-基极电压Vcbo：-40V工作温度：-55℃to +150℃和8050（NPN）相对主要用途：开关应用、射频放大8550三级管参数：类型:开关型; 极性:PNP; 材料:硅; 最大集电极电流(A):0.5 A; 直流电增益:10 to 60; 功耗:625 mW; 最大集电极发射电压（VCEO）:25; 频率:150MHzPE8550 硅NPN 30V 1.5A 1.1W3DG8550 硅NPN 25V 1.5A FT=190 *K2SC8550 硅NPN 25V 1.5A FT=190 *KMC8550 硅NPN 25V 700mA 200mW 150MHzCS8550 硅NPN 25V 1.5A FT=190 *K8050S 8550S S8050 S8550 参数：耗散功率0.625W（贴片：0.3W）集电极电流0.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小150MHZ 典型值产家的目录没给出按三极管后缀号分为B C D档贴片为L H档放大倍数B85-160 C120-200 D160-300 L100-200 H200-350 C8050 C8550 参数：耗散功率1W集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ 典型190MHZ放大倍数：按三极管后缀号分为B C D档放大倍数B：85-160 C：120-200 D：160-3008050SS 8550SS 参数：耗散功率: 1W(TA=25℃) 2W(TC=25℃)集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ放大倍数：按三极管后缀号分为B C D D3 共4档放大倍数B：85-160 C：120-200 D：160-300 D3:300-400 引脚排列有EBC、ECB两种SS8050 SS8550 参数：耗散功率: 1W(TA=25℃) 2W(TC=25℃)集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ放大倍数：按三极管后缀号分为B C D 共3档放大倍数B：85-160 C：120-200 D：160-300引脚排列多为EBCUTC的S8050 S8550 引脚排列有EBC8050S 8550S 引脚排列有ECB这种管子很少见参数：耗散功率1W集电极电流0.7A集电极--基极电压30V集电极--发射极击穿电压20V特征频率fT 最小100MHZ 典型产家的目录没给出放大倍数：按三极管后缀号分为C D E档C：120-200 D：160-300 E：280-400。

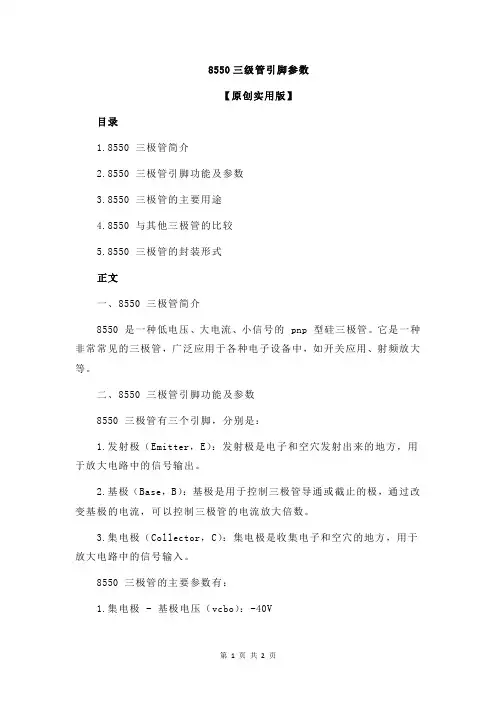

8550三级管引脚参数
8550三级管引脚参数
【原创实用版】
目录
1.8550 三极管简介
2.8550 三极管引脚功能及参数
3.8550 三极管的主要用途
4.8550 与其他三极管的比较
5.8550 三极管的封装形式
正文
一、8550 三极管简介
8550 是一种低电压、大电流、小信号的 pnp 型硅三极管。
它是一种非常常见的三极管，广泛应用于各种电子设备中，如开关应用、射频放大等。
二、8550 三极管引脚功能及参数
8550 三极管有三个引脚，分别是：
1.发射极（Emitter，E）：发射极是电子和空穴发射出来的地方，用于放大电路中的信号输出。
2.基极（Base，B）：基极是用于控制三极管导通或截止的极，通过改变基极的电流，可以控制三极管的电流放大倍数。
3.集电极（Collector，C）：集电极是收集电子和空穴的地方，用于放大电路中的信号输入。
8550 三极管的主要参数有：
1.集电极 - 基极电压（vcbo）：-40V
2.工作温度：-55℃ to 150℃
三、8550 三极管的主要用途
8550 三极管主要用于开关应用、射频放大等电子电路中，具有较高的电压放大倍数和较低的噪声。
四、8550 与其他三极管的比较
8550 三极管与 8050（npn 型）三极管相对应，它们的主要区别在于结构和参数。
8550 是 pnp 型三极管，而 8050 是 npn 型三极管。
在电路应用中，它们具有各自的优势和特点。
五、8550 三极管的封装形式
8550 三极管有多种封装形式，常见的有 SOT-23 封装、TO-92 封装等。
三极管8050和8550对管的参数
三极管8050和8550对管的参数图１8050和8550三极管TO-92封装外形和引脚排列图２8050和8550三极管SOT-23封装外形和引脚排列8050和8550三极管在电路应用中经常作为对管来使用，当然很多时候也作为单管应用。
8050 为硅材料NPN型三极管；8550 为硅材料PNP型三极管。
8050S 8550S S8050 S8550 参数：耗散功率0.625W（贴片：0.3W）集电极电流0.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小150MHZ 典型值产家的目录没给出按三极管后缀号分为 B C D档贴片为 L H档放大倍数B85-160 C120-200 D160-300 L100-200 H200-350C8050 C8550 参数：耗散功率1W集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ 典型190MHZ放大倍数：按三极管后缀号分为 B C D档放大倍数B：85-160 C：120-200 D：160-3008050SS 8550SS 参数：耗散功率: 1W(TA=25℃) 2W(TC=25℃)集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ放大倍数：按三极管后缀号分为 B C D D3 共4档放大倍数 B：85-160 C：120-200 D：160-300 D3:300-400 引脚排列有EBC ECB两种SS8050 SS8550 参数：耗散功率: 1W(TA=25℃) 2W(TC=25℃)集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ放大倍数：按三极管后缀号分为 B C D 共3档放大倍数 B：85-160 C：120-200 D：160-300引脚排列多为EBCUTC的 S8050 S8550 引脚排列有EBC8050S 8550S 引脚排列有ECB这种管子很少见参数：耗散功率1W集电极电流0.7A集电极--基极电压30V集电极--发射极击穿电压20V特征频率fT 最小100MHZ 典型产家的目录没给出放大倍数：按三极管后缀号分为C D E档C：120-200 D：160-300 E：280-400NEC的8050最大集电极电流(A):0.5 A;直流电增益:10 to 60;功耗:625 mW;最大集电极-发射极电压（VCEO）:25;频率:150 MHz .其它的8050PE8050 硅 NPN 30V 1.5A 1.1WMC8050 硅 NPN 25V 700mA 200mW 150MHzCS8050 硅 NPN 25V 1.5A FT=190 *K3DG8050 硅 NPN 25V 1.5A FT=190 *K2SC8050 硅 NPN 25V 1.5A FT=190 *K值得注意的是，在代换相应的8050或8550三极管时，除了型号匹配，放大倍数也是很重要的参数。
