8550引脚图
三极管8050和8550对管的参数
三极管8050和8550对管的参数图１8050和8550三极管TO-92封装外形和引脚排列图２8050和8550三极管SOT-23封装外形和引脚排列8050和8550三极管在电路应用中经常作为对管来使用，当然很多时候也作为单管应用。
8050 为硅材料NPN型三极管；8550 为硅材料PNP型三极管。
8050S 8550S S8050 S8550 参数：耗散功率0.625W（贴片：0.3W）集电极电流0.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小150MHZ 典型值产家的目录没给出按三极管后缀号分为 B C D档贴片为 L H档放大倍数B85-160 C120-200 D160-300 L100-200 H200-350C8050 C8550 参数：耗散功率1W集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ 典型190MHZ放大倍数：按三极管后缀号分为 B C D档放大倍数B：85-160 C：120-200 D：160-3008050SS 8550SS 参数：耗散功率: 1W(TA=25℃) 2W(TC=25℃)集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ放大倍数：按三极管后缀号分为 B C D D3 共4档放大倍数 B：85-160 C：120-200 D：160-300 D3:300-400 引脚排列有EBC ECB两种SS8050 SS8550 参数：耗散功率: 1W(TA=25℃) 2W(TC=25℃)集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ放大倍数：按三极管后缀号分为 B C D 共3档放大倍数 B：85-160 C：120-200 D：160-300引脚排列多为EBCUTC的 S8050 S8550 引脚排列有EBC8050S 8550S 引脚排列有ECB这种管子很少见参数：耗散功率1W集电极电流0.7A集电极--基极电压30V集电极--发射极击穿电压20V特征频率fT 最小100MHZ 典型产家的目录没给出放大倍数：按三极管后缀号分为C D E档C：120-200 D：160-300 E：280-400NEC的8050最大集电极电流(A):0.5 A;直流电增益:10 to 60;功耗:625 mW;最大集电极-发射极电压（VCEO）:25;频率:150 MHz .其它的8050PE8050 硅 NPN 30V 1.5A 1.1WMC8050 硅 NPN 25V 700mA 200mW 150MHzCS8050 硅 NPN 25V 1.5A FT=190 *K3DG8050 硅 NPN 25V 1.5A FT=190 *K2SC8050 硅 NPN 25V 1.5A FT=190 *K值得注意的是，在代换相应的8050或8550三极管时，除了型号匹配，放大倍数也是很重要的参数。
S8550数据手册_引脚图_参数
500 100
10 -1
-500
h —— FE
I
C
Ta=100ć Ta=25ć
COMMON EMITTER V =-1V
CE
-10
-100
-500
COLLECTOR CURRENT I (mA) C
V
——
CEsat
I C
COLLECTOR-EMITTER SATURATION VOLTAGE VCEsat (mV)
6\PERO
A A1 b c D D1 E e e1 L ĭ h
'LPHQVLRQV ,Q 0LOOLPHWHUV
0LQ
0D[
3.300
3.700
1.100
1.400
0.380
0.550
0.360
0.510
4.
4.700
3.430
4.300
4.700
1.270 TYP
2.440
2.640
14.100
CE
T =25ć a
-10
-100
COLLECTOR CURRENT I (mA) C
P —— T
C
a
25
50
75
100
125
150
AMBIENT TEMPERATURE T (ć) a
),$XJ 201
COLLECTOR CURRENT I (mA) C
CAPACITANCE C (pF)
72 3DFNDJH 2XWOLQH 'LPHQVLRQV
0.015
72 6XJJHVWHG 3DG /D\RXW
)$XJ
72 7DSHDQG5HHO
9011、9012、9013、9014、9015、9018、8055、8550三极管参数知识

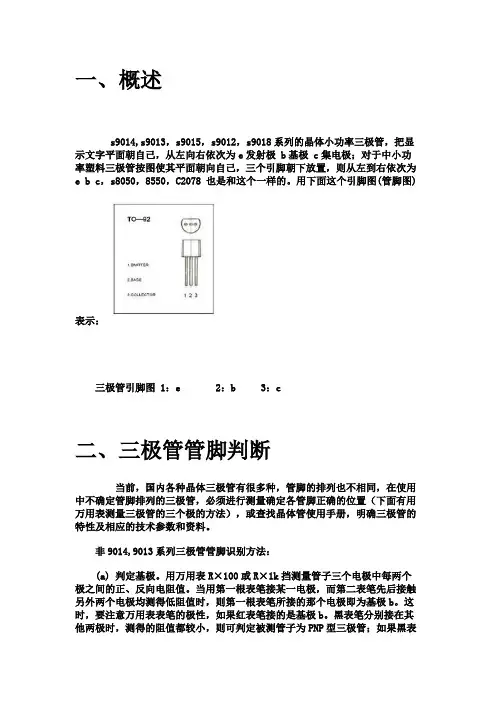

一、概述s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c，s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：三极管引脚图 1：e 2：b 3：c二、三极管管脚判断当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
三、三极管好坏判断在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
三极管引脚图与管脚识别方法
∙9014,9013,8050三极管引脚图与管脚识别方法∙∙9014,9013,8050三极管引脚图与管脚识别方法s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e 发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册首页可以查询电子资料与单片机资料，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
D 不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
代换S8550 S8050三极管要特别注意放大倍数
代换S8550 S8050三极管要特别注意放大倍数8050 8550三极管有时在电路里做为对管来使用，也有的做单管应用。
在有些电路里对S8050放大倍数要求是很高的，不能随意替换，必需要用原参数管才能替换，否则电路不能正常工作。
8050为NPN型三极管 8550为PNP型三极管ab126计算公式大全图片一TO92封装图片二贴片封装S8050 S8550参数：耗散功率0.625W（贴片：0.3W）集电极电流0.5A集电极--基极电压40V集电极--发射极击穿电压25V集电极-发射极饱和电压 0.6V特征频率fT 最小150MHZ 典型值产家的目录没给出引脚排列为EBC或ECB838电子按三极管后缀号分为 B C D档贴片为 L H档放大倍数B85-160 C120-200 D160-300 L100-200 H200-3508050S 8550S参数：耗散功率0.625W（贴片：0.3W）集电极电流0.5A集电极--基极电压30V集电极--发射极击穿电压25V集电极-发射极饱和电压 0.5V特征频率fT 最小150MHZ 典型值产家的目录没给出引脚排列为ECB按三极管后缀号分为 B C D档贴片为 L H档放大倍数B85-160 C120-200 D160-300 E280-400 L100-200 H200-350关于C8050 C8550参数：耗散功率1W集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ 典型190MHZ放大倍数：按三极管后缀号分为 B C D档放大倍数B：85-160 C：120-200 D：160-300关于8050SS 8550SS参数：耗散功率: 1W(TA=25℃) 2W(TC=25℃)集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ放大倍数：按三极管后缀号分为B C D D3 共4档放大倍数B：85-160 C：120-200 D：160-300 D3:300-400 引脚排列有EBC ECB两种关于SS8050 SS8550参数：耗散功率: 1W(TA=25℃) 2W(TC=25℃)集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ放大倍数：按三极管后缀号分为B C D 共3档放大倍数B：85-160 C：120-200 D：160-300引脚排列多为EBCUTC的S8050 S8550 引脚排列有EBC8050S 8550S 引脚排列有ECB这种管子很少见参数：耗散功率1W集电极电流0.7A集电极--基极电压30V集电极--发射极击穿电压20V特征频率fT 最小100MHZ 典型产家的目录没给出放大倍数：按三极管后缀号分为C D E档C：120-200 D：160-300 E：280-400 图一是这几种三极管的管脚排列引脚。
代换相应的8050或8550三极管
代换相应的8050或8550三极管(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN 型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
D 不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
如是象9013 ，9014一样NPN的用万用表检测他们的引脚，黑表笔接一个极，用红笔分别接其它两极，两个极都有5K阻值时，黑表笔所接就是B极。
这时用黑红两表笔分别接其它两极，用舌尖同时添（其实也可以先用舌头添湿一下手指然后用手指去摸，反正都不卫生）黑表笔所接那个极和B极，表指示阻值小的那个黑表所接就是C极。
（以上所说为用指针表所测，数字表为红笔数字万用表内部的正负级是和指正表相反的。
）9011,9012,9013,9014,8050,8550三极管的主要参数数据9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140。
三极管
9013三极管目录9014、9013、8050对比s9013的引脚图参数编辑本段9014、9013、8050对比s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为ebc，s8050，8550，C2078也是和这个一样的。
用下面这个引脚图(管脚图)表示三极管引脚图ebc9013三极管[1]当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a)判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b)判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
D不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
代换相应的8050或8550三极管
代换相应的8050或8550三极管(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN 型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
D 不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
如是象9013 ，9014一样NPN的用万用表检测他们的引脚，黑表笔接一个极，用红笔分别接其它两极，两个极都有5K阻值时，黑表笔所接就是B极。
这时用黑红两表笔分别接其它两极，用舌尖同时添（其实也可以先用舌头添湿一下手指然后用手指去摸，反正都不卫生）黑表笔所接那个极和B极，表指示阻值小的那个黑表所接就是C极。
（以上所说为用指针表所测，数字表为红笔数字万用表内部的正负级是和指正表相反的。
）9011,9012,9013,9014,8050,8550三极管的主要参数数据9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140。
代换S8550 S8050三极管
代换S8550 S8050三极管8050 8550三极管有时在电路里做为对管来使用，也有的做单管应用。
在有些电路里对S8050放大倍数要求是很高的，不能随意替换，必需要用原参数管才能替换，否则电路不能正常工作。
8050为NPN型三极管8550为PNP型三极管图片一TO92封装图片二贴片封装S8050 S8550参数：耗散功率0.625W（贴片：0.3W）集电极电流0.5A集电极--基极电压40V集电极--发射极击穿电压25V集电极-发射极饱和电压0.6V特征频率fT 最小150MHZ 典型值产家的目录没给出引脚排列为EBC或ECB按三极管后缀号分为 B C D档贴片为L H档放大倍数B85-160 C120-200 D160-300 L100-200 H200-3508050S 8550S参数：耗散功率0.625W（贴片：0.3W）集电极电流0.5A集电极--基极电压30V集电极--发射极击穿电压25V集电极-发射极饱和电压0.5V特征频率fT 最小150MHZ 典型值产家的目录没给出引脚排列为ECB按三极管后缀号分为 B C D档贴片为L H档放大倍数B85-160 C120-200 D160-300 E280-400 L100-200 H200-350关于C8050 C8550参数：耗散功率1W集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ 典型190MHZ放大倍数：按三极管后缀号分为 B C D档放大倍数B：85-160 C：120-200 D：160-300关于8050SS 8550SS参数：耗散功率: 1W(TA=25℃) 2W(TC=25℃)集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ放大倍数：按三极管后缀号分为 B C D D3 共4档放大倍数B：85-160 C：120-200 D：160-300 D3:300-400 引脚排列有EBC ECB两种关于SS8050 SS8550参数：耗散功率: 1W(TA=25℃) 2W(TC=25℃)集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ放大倍数：按三极管后缀号分为 B C D 共3档放大倍数B：85-160 C：120-200 D：160-300引脚排列多为EBCUTC的S8050 S8550 引脚排列有EBC8050S 8550S 引脚排列有ECB这种管子很少见参数：耗散功率1W集电极电流0.7A集电极--基极电压30V集电极--发射极击穿电压20V特征频率fT 最小100MHZ 典型产家的目录没给出放大倍数：按三极管后缀号分为C D E档C：120-200 D：160-300 E：280-400图一是这几种三极管的管脚排列图。
三极管 8550 和 8050 封装定义及参数
三极管8550 和8050 封装定义及参数
模拟技术&音响制2009-10-18 19:51:03 阅读161 评论0 字号：大中小订阅
8550是电子电路中常用到的小功率pnp型硅晶体三极管。
很多放大电路中都要用到他,下面是引脚资料介绍.
<三极管8550管脚图>
1.发射极
2.基极
3.集电极
8550参数:
集电极-基极电压Vcbo：-40V
工作温度：-55℃to +150℃
和8050（NPN）相对
贴片smt封装的8550三极管引脚图及功能.
--------------------------------------------------------------
8050三极管参数:类型:开关型; 极性:NPN; 材料:硅; 最大集存器电流(A):0.5 A; 直流电增益:10 to 60; 功耗:625 mW; 最大集存器发射电（VCEO）:25; 频率:150 KHz
8050引脚图
芯片尺寸：4 英寸（100mm）
芯片代码：C060AJ-00
芯片厚度：240±20μm
管芯尺寸：600×600μm 2
焊位尺寸：B 极130×150μm 2；E 极140×130μm 2电极金属：铝
背面金属：金
典型封装：S8050，H8050
极限值（Ta=25℃）（封装形式：TO-92）
Tstg——贮存温度-55~150℃
Tj——结温150℃
PC——集电极耗散功率1W
VCBO——集电极—基极电压40V
VCEO——集电极—发射极电压25V
VEBO——发射极—基极电压6V
IC——集电极电流1.2A。
代换S8550_S8050三极管
8050 8550三极管有时在电路里做为对管来使用，也有的做单管应用。
在有些电路里对S8050放大倍数要求是很高的，不能随意替换，必需要用原参数管才能替换，否则电路不能正常工作。
8050为NPN型三极管8550为PNP型三极管图片一TO92封装图片二贴片封装S8050 S8550参数：耗散功率0.625W（贴片：0.3W）集电极电流0.5A集电极--基极电压40V集电极--发射极击穿电压25V集电极-发射极饱和电压0.6V特征频率fT 最小150MHZ 典型值产家的目录没给出引脚排列为EBC或ECB按三极管后缀号分为 B C D档贴片为L H档放大倍数B85-160 C120-200 D160-300 L100-200 H200-3508050S 8550S参数：耗散功率0.625W（贴片：0.3W）集电极电流0.5A集电极--基极电压30V集电极--发射极击穿电压25V集电极-发射极饱和电压0.5V特征频率fT 最小150MHZ 典型值产家的目录没给出引脚排列为ECB按三极管后缀号分为 B C D档贴片为L H档放大倍数B85-160 C120-200 D160-300 E280-400 L100-200 H200-350关于C8050 C8550参数：耗散功率1W集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ 典型190MHZ放大倍数：按三极管后缀号分为 B C D档放大倍数B：85-160 C：120-200 D：160-300关于8050SS 8550SS参数：耗散功率: 1W(TA=25℃) 2W(TC=25℃)集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ放大倍数：按三极管后缀号分为 B C D D3 共4档放大倍数B：85-160 C：120-200 D：160-300 D3:300-400 引脚排列有EBC ECB两种关于SS8050 SS8550参数：耗散功率: 1W(TA=25℃) 2W(TC=25℃)集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ放大倍数：按三极管后缀号分为 B C D 共3档放大倍数B：85-160 C：120-200 D：160-300引脚排列多为EBCUTC的S8050 S8550 引脚排列有EBC8050S 8550S 引脚排列有ECB这种管子很少见参数：耗散功率1W集电极电流0.7A集电极--基极电压30V集电极--发射极击穿电压20V特征频率fT 最小100MHZ 典型产家的目录没给出放大倍数：按三极管后缀号分为C D E档C：120-200 D：160-300 E：280-400图一是这几种三极管的管脚排列图。
代换S8550_S8050三极管
8050 8550三极管有时在电路里做为对管来使用，也有的做单管应用。
在有些电路里对S8050放大倍数要求是很高的，不能随意替换，必需要用原参数管才能替换，否则电路不能正常工作。
8050为NPN型三极管8550为PNP型三极管图片一TO92封装图片二贴片封装S8050 S8550参数：耗散功率0.625W（贴片：0.3W）集电极电流0.5A集电极--基极电压40V集电极--发射极击穿电压25V集电极-发射极饱和电压0.6V特征频率fT 最小150MHZ 典型值产家的目录没给出引脚排列为EBC或ECB按三极管后缀号分为 B C D档贴片为L H档放大倍数B85-160 C120-200 D160-300 L100-200 H200-3508050S 8550S参数：耗散功率0.625W（贴片：0.3W）集电极电流0.5A集电极--基极电压30V集电极--发射极击穿电压25V集电极-发射极饱和电压0.5V特征频率fT 最小150MHZ 典型值产家的目录没给出引脚排列为ECB按三极管后缀号分为 B C D档贴片为L H档放大倍数B85-160 C120-200 D160-300 E280-400 L100-200 H200-350关于C8050 C8550参数：耗散功率1W集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ 典型190MHZ放大倍数：按三极管后缀号分为 B C D档放大倍数B：85-160 C：120-200 D：160-300关于8050SS 8550SS参数：耗散功率: 1W(TA=25℃) 2W(TC=25℃)集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ放大倍数：按三极管后缀号分为 B C D D3 共4档放大倍数B：85-160 C：120-200 D：160-300 D3:300-400 引脚排列有EBC ECB两种关于SS8050 SS8550参数：耗散功率: 1W(TA=25℃) 2W(TC=25℃)集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ放大倍数：按三极管后缀号分为 B C D 共3档放大倍数B：85-160 C：120-200 D：160-300引脚排列多为EBCUTC的S8050 S8550 引脚排列有EBC8050S 8550S 引脚排列有ECB这种管子很少见参数：耗散功率1W集电极电流0.7A集电极--基极电压30V集电极--发射极击穿电压20V特征频率fT 最小100MHZ 典型产家的目录没给出放大倍数：按三极管后缀号分为C D E档C：120-200 D：160-300 E：280-400图一是这几种三极管的管脚排列图。
三极管引脚图与管脚识别
9011,9012,9013,9014,9015,9016,9017,9018,8050,8550三极管引脚图与管脚识别(含贴片)s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册首页可以查询电子资料与单片机资料，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×1 00或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
代换S8550 S8050三极管要特别注意放大倍数
代换S8550 S8050三极管要特别注意放大倍数8050 8550三极管有时在电路里做为对管来使用，也有的做单管应用。
在有些电路里对S8050放大倍数要求是很高的，不能随意替换，必需要用原参数管才能替换，否则电路不能正常工作。
8050为NPN型三极管 8550为PNP型三极管ab126计算公式大全图片一TO92封装图片二贴片封装S8050 S8550参数：耗散功率0.625W（贴片：0.3W）集电极电流0.5A集电极--基极电压40V集电极--发射极击穿电压25V集电极-发射极饱和电压 0.6V特征频率fT 最小150MHZ 典型值产家的目录没给出引脚排列为EBC或ECB838电子按三极管后缀号分为 B C D档贴片为 L H档放大倍数B85-160 C120-200 D160-300 L100-200 H200-3508050S 8550S参数：耗散功率0.625W（贴片：0.3W）集电极电流0.5A集电极--基极电压30V集电极--发射极击穿电压25V集电极-发射极饱和电压 0.5V特征频率fT 最小150MHZ 典型值产家的目录没给出引脚排列为ECB按三极管后缀号分为 B C D档贴片为 L H档放大倍数B85-160 C120-200 D160-300 E280-400 L100-200 H200-350关于C8050 C8550参数：耗散功率1W集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ 典型190MHZ放大倍数：按三极管后缀号分为 B C D档放大倍数B：85-160 C：120-200 D：160-300关于8050SS 8550SS参数：耗散功率: 1W(TA=25℃) 2W(TC=25℃)集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ放大倍数：按三极管后缀号分为B C D D3 共4档放大倍数B：85-160 C：120-200 D：160-300 D3:300-400 引脚排列有EBC ECB两种关于SS8050 SS8550参数：耗散功率: 1W(TA=25℃) 2W(TC=25℃)集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ放大倍数：按三极管后缀号分为B C D 共3档放大倍数B：85-160 C：120-200 D：160-300引脚排列多为EBCUTC的S8050 S8550 引脚排列有EBC8050S 8550S 引脚排列有ECB这种管子很少见参数：耗散功率1W集电极电流0.7A集电极--基极电压30V集电极--发射极击穿电压20V特征频率fT 最小100MHZ 典型产家的目录没给出放大倍数：按三极管后缀号分为C D E档C：120-200 D：160-300 E：280-400 图一是这几种三极管的管脚排列引脚。
8050、8550代换9014、9013
8050、8550代换9014、9013(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN 型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
D 不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
如是象9013 ，9014一样NPN的用万用表检测他们的引脚，黑表笔接一个极，用红笔分别接其它两极，两个极都有5K阻值时，黑表笔所接就是B极。
这时用黑红两表笔分别接其它两极，用舌尖同时添（其实也可以先用舌头添湿一下手指然后用手指去摸，反正都不卫生）黑表笔所接那个极和B极，表指示阻值小的那个黑表所接就是C极。
（以上所说为用指针表所测，数字表为红笔数字万用表内部的正负级是和指正表相反的。
）9011,9012,9013,9014,8050,8550三极管的主要参数数据9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140。
三极管8050和8550对管的参数
图１8050和8550三极管TO-92封装外形和引脚排列图２8050和8550三极管SOT-23封装外形和引脚排列8050和8550三极管在电路应用中经常作为对管来使用，当然很多时候也作为单管应用。
8050 为硅材料NPN型三极管；8550 为硅材料PNP型三极管。
8050S 8550S S8050 S8550 参数：耗散功率0.625W（贴片：0.3W）集电极电流0.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小150MHZ 典型值产家的目录没给出按三极管后缀号分为B C D档贴片为L H档放大倍数B85-160 C120-200 D160-300 L100-200 H200-350C8050 C8550 参数：耗散功率1W集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ 典型190MHZ放大倍数：按三极管后缀号分为B C D档放大倍数B：85-160 C：120-200 D：160-3008050SS 8550SS 参数：耗散功率: 1W(TA=25℃) 2W(TC=25℃)集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ放大倍数：按三极管后缀号分为B C D D3 共4档放大倍数B：85-160 C：120-200 D：160-300 D3:300-400引脚排列有EBC ECB两种SS8050 SS8550 参数：耗散功率: 1W(TA=25℃) 2W(TC=25℃)集电极电流1.5A集电极--基极电压40V集电极--发射极击穿电压25V特征频率fT 最小100MHZ放大倍数：按三极管后缀号分为B C D 共3档放大倍数B：85-160 C：120-200 D：160-300引脚排列多为EBCUTC的S8050 S8550 引脚排列有EBC8050S 8550S 引脚排列有ECB这种管子很少见参数：耗散功率1W集电极电流0.7A集电极--基极电压30V集电极--发射极击穿电压20V特征频率fT 最小100MHZ 典型产家的目录没给出放大倍数：按三极管后缀号分为C D E档C：120-200 D：160-300 E：280-400NEC的8050最大集电极电流(A):0.5 A;直流电增益:10 to 60;功耗:625 mW;最大集电极-发射极电压（VCEO）:25;频率:150 MHz .其它的8050PE8050 硅NPN 30V 1.5A 1.1WMC8050 硅NPN 25V 700mA 200mW 150MHzCS8050 硅NPN 25V 1.5A FT=190 *K3DG8050 硅NPN 25V 1.5A FT=190 *K2SC8050 硅NPN 25V 1.5A FT=190 *K值得注意的是，在代换相应的8050或8550三极管时，除了型号匹配，放大倍数也是很重要的参数。
8550三极管的符号
8550三极管的符号
摘要：
1.8550 三极管的概述
2.8550 三极管的符号表示
3.8550 三极管的引脚功能
4.8550 三极管的应用领域
正文：
8550 三极管是一款常见的三极管型号，具有放大和开关等功能，被广泛应用于放大电路、稳压电路、脉冲发生电路等电子设备中。
了解8550 三极管的符号表示，有助于我们更好地识别和应用这款三极管。
一、8550 三极管的概述
8550 三极管，又称为NPN 型三极管，由两个N 型半导体和两个P 型半导体组成，具有放大和开关等功能。
它有三个控制电极，分别是基极（B）、发射极（E）和集电极（C）。
二、8550 三极管的符号表示
8550 三极管的符号表示如图所示，其中，三角形代表N 型半导体，与三角形相连的线条代表P 型半导体。
数字“8550”表示该三极管的型号。
三、8550 三极管的引脚功能
1.发射极（E）：发射极是电子和空穴发射出来的地方，通常连接到电路的地或负电源。
2.基极（B）：基极是用于控制三极管导通或截止的极，通过改变基极的电
流，可以控制三极管的电流放大倍数。
3.集电极（C）：集电极是收集电子或空穴的地方，通常连接到电路的正电源或负载。
四、8550 三极管的应用领域
8550 三极管广泛应用于各种电子设备中，如放大电路、稳压电路、脉冲发生电路、振荡电路等。
