STC51单片机引脚分配表
STC89C51单片机引脚功能介绍
STC89C51单片机引脚功能介绍c51单片机引脚功能介绍C51单片机引脚功能介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和i/o引脚。
1.电源：⑴ VCC芯片电源，接+5V；⑵vss-接地端；2.时钟：xtal1、xtal2晶体振荡电路反转输入和输出。
⒊控制线:控制线共有4根，（1） ale/prog：地址锁存启用/片上EPROM编程脉冲①ale功能：用来锁存p0口送出的低8位地址新门户② Prog功能：芯片中带有EPROM的芯片。
在EPROM编程期间，该引脚输入编程脉冲。
⑵psen:外rom读选通信号。
（3） rst/VPD：重置/备用电源。
①rst（reset）功能：复位信号输入端。
② VPD功能：VCC电源故障时，连接备用电源。
⑷ea/vpp:内外rom选择/片内eprom编程电源。
①ea功能：内外rom选择端。
② VPP功能：对于芯片中带有EPROM的芯片，在EPROM编程时使用编程电源VPP。
⒋i/o线89C51有四个8位并行I/O端口：P0、P1、P2和P3端口，共32个引脚。
P3端口还具有第二个功能，用于特殊信号的输入输出和控制信号（属于控制总线）。
拿到一块芯片，想要使用它，首先必须要知道怎样连线，我们用的一块称之为89c51的芯片，下面我们就看一下如何给它连线。
1.电源：当然，这是必要的。
单片机采用5V电源，正极接40针，负极接20针。
2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。
只要买来晶体震荡器，连上就能了，按下图1接上即可。
3.复位引脚：根据下图1中的图纸进行连接。
ea管脚：ea管脚接到正电源端。
至此，一个单片机就接好，通上电，单片机就开始工作了。
我们的第一项任务是用单片机点亮LED。
显然，这个led必须与单片机的引脚连接，否则单片机无法控制它。
除了刚才使用的五个引脚外，单片机上还有35个引脚。
C51单片机引脚图及引脚功能介绍
80C51单片机引脚图及引脚功能介绍首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。
⒈ 电源:⑴ VCC - 芯片电源，接+5V；⑵ VSS - 接地端；⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊ 控制线:控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM 编程期间，此引脚输入编程脉冲。
⑵ PSEN:外ROM读选通信号。
⑶ RST/VPD:复位/备用电源。
① RST（Reset）功能：复位信号输入端。
② VPD功能：在Vcc掉电情况下，接备用电源。
⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。
① EA功能：内外ROM选择端。
② Vp p功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。
⒋ I/O线80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。
P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。
拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块89C51的芯片为例，我们就看一下如何给它连线。
1、电源：这当然是必不可少的了。
单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。
2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。
只要买来晶体震荡器，电容，连上就能了，按图1接上即可。
3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。
4、 EA管脚：EA管脚接到正电源端。
至此，一个单片机就接好，通上电，单片机就开始工作了。
我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，那么和哪个管脚相连呢单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。
51单片机各引脚功能介绍
51单片机的引脚及各引脚功能介绍当我们拿到一块MCS-51系列单片机芯片时，看到这么多的引脚，他们都有干什么用的？8051 单片机的引脚图引脚功能：MCS-51 是标准的40 引脚双列直插式集成电路芯片，引脚分布请参照---- 单片机引脚图：l P0.0~P0.7 P0口8位双向口线（在引脚的39~32号端子）。
l P1.0~P1.7 P1口8位双向口线（在引脚的1~8号端子）。
l P2.0~P2.7 P2口8位双向口线（在引脚的21~28号端子）。
l P3.0~P3.7 P2口8位双向口线（在引脚的10~17号端子）。
这4个I/O口具有不完全相同的功能，大家可得学好了，其它书本里虽然有，但写的太深，初学者很难理解，这里都是按我自已的表达方式来写的，相信你也能够理解。
P0口有三个功能：1、外部扩展存储器时，当做数据总线（如图1中的D0~D7为数据总线接口）2、外部扩展存储器时，当作地址总线（如图1中的A0~A7为地址总线接口）3、不扩展时，可做一般的I/O使用，但内部无上拉电阻，作为输入或输出时应在外部接上拉电阻。
P1口只做I/O口使用：其内部有上拉电阻。
P2口有两个功能：1、扩展外部存储器时，当作地址总线使用2、做一般I/O口使用，其内部有上拉电阻；P3口有两个功能：除了作为I/O使用外（其内部有上拉电阻），还有一些特殊功能，由特殊寄存器来设置，具体功能请参考我们后面的引脚说明。
有内部EPROM的单片机芯片（例如8751），为写入程序需提供专门的编程脉冲和编程电源，这些信号也是由信号引脚的形式提供的，即：编程脉冲：30脚（ALE/PROG）编程电压（25V）：31脚（EA/Vpp）接触过工业设备的兄弟可能会看到有些印刷线路板上会有一个电池，这个电池是干什么用的呢？这就是单片机的备用电源，当外接电源下降到下限值时，备用电源就会经第二功能的方式由第9脚（即RST/VPD）引入，以保护内部RAM中的信息不会丢失。

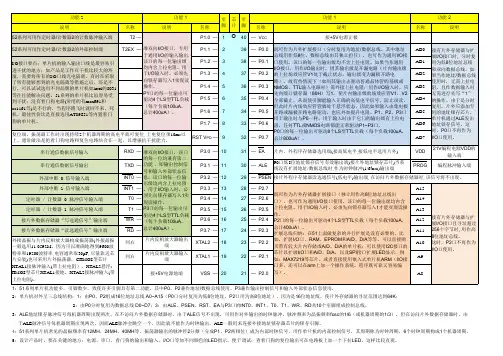

1、51系列单片机引脚功能图
2：单片机对外呈三总线结构：1：由P0、P2组成16位地址总线 A0~A15（P0口分时复用为低8位地址，P2口用为高8位地址），因为是16位地址线，使片外存储器的寻址范围达到64K；
2：由P0分时复用为数据总线 D0~D7；3：由ALE、PSEN、RST、EA与P3口的INT0、INT1、T0、T1、WR、RD共10个引脚组成控制总线。
3：ALE地址锁存脉冲信号每机器周期出现两次，在不访问片外数据存储器时，由于ALE信号不出现，可用作对外输出的时钟脉冲，脉冲频率为晶振频率fosc的1/6（或机器周期的1/3），但在访问片外数据存储器时，由于ALE脉冲信号每机器周期出现两次，因而ALE脉冲会跳空一个，因此就不能作为时钟输出。
ALE一般用来连接外接地址锁存器芯片的锁存引脚。
4：51系列单片机常见的晶振频率有12MH、24MH、40MH等，振荡器输出的脉冲经2分频（分成P1、P2两相位）成为内部时钟信号，用作单片机的内部控制信号，其周期称为时钟周期，6个时钟周期构成1个机器周期。
5：设计产品时，要在关键的地方：电源、串口、看门狗的输出和输入、I/O口等加不同颜色的LED指示，便于调试；查看门狗的复位输出可在电路板上加一个下拉LED，这样比较直观。
51单片机各针脚介绍
51单片机各针脚介绍51单片机是一款广泛应用于嵌入式系统中的微控制器，它在电子行业中具有重要的地位。
了解51单片机的各个针脚和其功能对于学习和应用它来说至关重要。
本文将为读者介绍51单片机的各个针脚以及它们的功能。
1. VCC和GND：VCC代表供电正极，GND代表接地。
这两个针脚是最基本的供电和接地连接，使用者需要将这两个引脚连接到电源，以提供电压和地线。
2. P0.0 - P0.7：P0口是51单片机最常用的8位通用I/O口之一。
每个引脚可以被配置为输入或输出，用于连接和控制外部设备。
3. P1.0 - P1.7：P1口也是一个8位通用I/O口，具有与P0口相同的功能。
P1口的特点是它具备上拉电阻功能，可以用于外部开关和按钮的输入控制。
4. P2.0 - P2.7：P2口也是一个8位通用I/O口，同样可以作为输入或输出引脚。
与P1口类似，P2口也具备上拉电阻功能。
5. P3.0 - P3.7：P3口是最后一个8位通用I/O口，同样可用作输入或输出引脚。
与P2口类似，P3口具备上拉电阻功能。
6. RST：RST是复位控制引脚，用于将51单片机重启至复位状态。
当对RST引脚施加低电平脉冲时，单片机将会重新启动，并执行初始化操作。
7. EA/VPP：EA/VPP引脚具有两个不同的功能。
在系统中，EA引脚必须连接到GND，以选择外部程序存储器；VPP引脚在烧录代码时使用，通常连接到12V电压。
8. ALE/PROG：ALE/PROG引脚也有两种功能，ALE用于地址锁存器的时钟输入，PROG用于编程电平切换。
在应用中，ALE通常用于与外部设备进行时序协调。
9. PSEN：PSEN引脚用于外部程序存储器的读取操作。
当进行指令获取或通信时，PSEN引脚连接到程序存储器并发送读取控制信号。
10. XTAL1和XTAL2：这两个引脚用于外部晶振或陶瓷谐振器的连接。
XTAL1接收晶振信号输入，XTAL2输出晶振信号。
51单片机的引脚

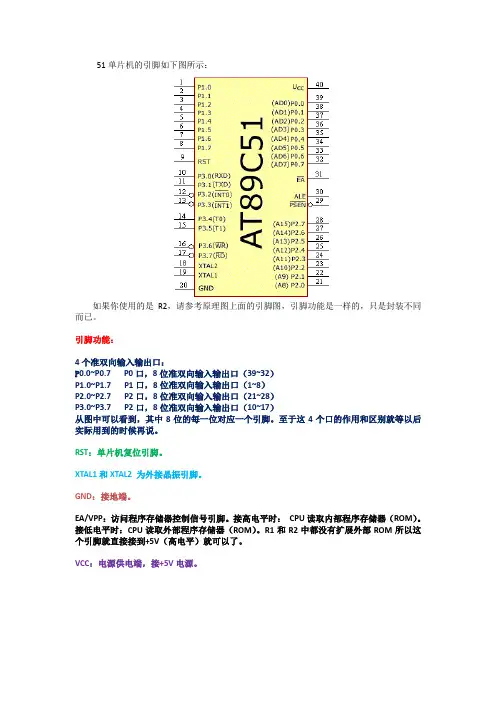

51单片机的引脚如下图所示：
如果你使用的是R2，请参考原理图上面的引脚图，引脚功能是一样的，只是封装不同而已。
引脚功能：
4个准双向输入输出口：
P0.0~P0.7 P0口，8位准双向输入输出口（39~32）
P1.0~P1.7 P1口，8位准双向输入输出口（1~8）
P2.0~P2.7 P2口，8位准双向输入输出口（21~28）
P3.0~P3.7 P2口，8位准双向输入输出口（10~17）
从图中可以看到，其中8位的每一位对应一个引脚。
至于这4个口的作用和区别就等以后实际用到的时候再说。
RST：单片机复位引脚。
XTAL1和XTAL2 为外接晶振引脚。
GND：接地端。
EA/VPP：访问程序存储器控制信号引脚。
接高电平时：CPU读取内部程序存储器（ROM）。
接低电平时：CPU读取外部程序存储器（ROM）。
R1和R2中都没有扩展外部ROM所以这个引脚就直接接到+5V（高电平）就可以了。
VCC：电源供电端，接+5V电源。
51单片机管脚说明(一)
51单片机管脚说明（一）
引脚功能：
MCS-51 是标准的40 引脚双列直插式集成电路芯片,引脚分布请参照----单片机引脚图：
l P0.0~P0.7 P0 口8 位双向口线（在引脚的39~32 号端子）。
l P1.0~P1.7 P1 口8 位双向口线（在引脚的1~8 号端子）。
l P2.0~P2.7 P2 口8 位双向口线（在引脚的21~28 号端子）。
l P3.0~P3.7 P2 口8 位双向口线（在引脚的10~17 号端子）。
这4 个I/O 口具有不完全相同的功能,大家可得学好了,其它书本里虽然有,但写的太深,对于初学者来说很难理解的,我这里都是按我自已的表达方式来写的, 相信你也能够理解的。
P0 口有三个功能：
1、外部扩展存储器时,当做数据总线（如图1 中的D0~D7 为数据总线接口）
2、外部扩展存储器时,当作地址总线（如图1 中的A0~A7 为地址总线接口）
3、不扩展时,可做一般的I/O 使用,但内部无上拉电阻,作为输入或输出时应在外部接上拉电阻。
P1 口只做I/O 口使用：其内部有上拉电阻。
P2 口有两个功能：
1、扩展外部存储器时,当作地址总线使用
2、做一般I/O 口使用,其内部有上拉电阻;
P3 口有两个功能：
除了作为I/O 使用外（其内部有上拉电阻）,还有一些特殊功能,由特殊寄存器来设置,具体功能请参考我们后面的引脚说明。
51单片机常用芯片引脚图
51单片机常用芯片引脚图常用芯片引脚图一、单片机类1、MCS-51芯片介绍：MCS-51系列单片机是美国Intel 公司开发的8位单片机，又可以分为多个子系列。
MCS-51系列单片机共有40条引脚，包括32条I/O 接口引脚、4条控制引脚、2条电源引脚、2条时钟引脚。
引脚说明： P0.0～P0.7：P0口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时的地址/数据复用口。
P1.0～P1.7：P1口8位口线，通用I/O 接口无第二功能。
P2.0～P2.7：P2口8位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时传送高8位地址。
P3.0～P3.7：P3口8位口线，第一功能作为通用I/O 接口，第二功能作为为单片机的控制信号。
ALE/ PROG ：地址锁存允许/编程脉冲输入信号线（输出信号）PSEN ：片外程序存储器开发信号引脚（输出信号）EA/Vpp ：片外程序存储器使用信号引脚/编程电源输入引脚RST/VPD ：复位/备用电源引脚2、MCS-96芯片介绍：MCS-96系列单片机是美国Intel 公司继MCS-51系列单片机之后推出的16位单片机系列。
它含有比较丰富的软、硬件资源，适用于要求较高的实时控制场合。
它分为48引脚和68引脚两种，以48引脚居多。
引脚说明：RXD/P2.1 TXD/P2.0：串行数据传出分发送和接受引脚，同时也作为P2口的两条口线HS1.0～HS1.3：高速输入器的输入端HS0.0～HS0.5：高速输出器的输出端（有两个和HS1共用）Vcc ：主电源引脚（＋5V ）Vss ：数字电路地引脚（0V ）Vpd ：部RAM 备用电源引脚（＋5V ）V REF ：A/D 转换器基准电源引脚（＋5V ）AGND ：A/D 转换器参考地引脚1234567891011121314151617181920403938373635343332 3130292827262524232221P1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RS TRXD/P3.0TXD/P3.1INT0/P3.2INT1/P3.3T0/P3.4T1/P3.5WR/P3.6R D/P3.7XTAL2XTAL1V SS V CC P0.0/AD 0P0.1/AD 1P0.2/AD 2P0.3/AD 3P0.4/AD 4P0.5/AD 5P0.6/AD 6P0.7/AD 7 EA/V PP ALE/PROG PSENP2.7/A 15P2.6/A 14P2.5/A 13P2.4/A 12P2.3/A 11P2.2/A 10P2.1/A 9P2.0/A 8803180518751 XTAL1、XTAL2：部振荡器反相器输入、输出端，常外接晶振。
51单片机接法和引脚
缩写英文解释中文解释RST （9）Reset 复位信号引脚RxD (10--P3.0) Receive Data 串口接收端TxD (11--P3.1) Transmit Data 串口发送端INT0 （12--P3.2）Interrupt0 外部中断0信号输入引脚INT1 （13--P3.3）Interrupt1 外部中断1信号输入引脚T0 (14--P3.4) Timer0 定时/计数器0输入信号引脚T1 (15--P3.5) Timer1 定时/计数器1输入信号引脚WR (16--P3.6) write 写信号引脚RD (17--P3.7) read 读信号引脚PSEN （29）progammer saving enable 外部程序存储器读选通信号ALE （30）Address Latch Enable 地址锁存允许信号EA (31) enable 外部ROM选择信号AT89S52引脚图ULN2803继电器接法51内部寄存器SFR special funtion register 特殊功能寄存器ACC accumulate 累加器APSW progammer status word 程序状态字CY (PSW.7) carry 进位标志位AC (PSW.6) assistant carry 辅助进位标志位OV (PSW.2) overflow 溢出标志位PC progammer counter 程序计数器DPTR data point register 数据指针寄存器SP stack point 堆栈指针TCON timer control 定时器控制寄存器TF1 （TCON.7） Timer1 flag T1中断标志位TR1 （TCON.6） Timer1 Run T1运行控制位TF0 （TCON.5） Timer0 flag T0中断标志位TR0 （TCON.4） Timer0 Run T0运行控制位IE1 （TCON.3） Interrupt1 exterior 外部中断1中断标志位IT1 （TCON.2） Interrupt1 touch 外部中断1 触发方式选择位IE0 （TCON.1） Interrupt0 exterior 外部中断0中断标志位IT0 （TCON.0） Interrupt0 touch 0-电平触发 1-下降沿触发IE （A8H） interrupt enable 中断允许寄存器EA (IE.7) enable all interrupt 中断总允许位ES (IE.4) enable serial 串行口中断允许位ET1 （IE.3） enable timer 1 T1中断允许位EX1 （IE.2） enable exterior 1 外部中断1中断允许位ET0 （IE.1） enable timer 0 T0中断允许位EX0 （IE.0） enable exterior 0 外部中断0中断允许位IP （B8H） interrupt priority 中断优先级寄存器PS (IP.4) priority serial 串口优先级标志位PT1 (IP.3) priority timer 1 定时器1优先级标志位PX1 (IP.2) priority exterior 1 外部中断1优先级标志位PT0 (IP.1) priority timer 0 定时器0优先级标志位PX0 (IP.0) priority exterior 0 外部中断0优先级标志位PCON (87H) power control 电源控制和波特率选择TMOD （89H） timer mode 定时器方式控制寄存器MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位OE = output enable //输出使能MCS-51指令（1）数据传送类指令（7种助记符）助记符英文注释功能MOV Move 对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送MOVC Move Code 读取程序存储器数据表格的数据传送MOVX Move External RAM 对外部RAM的数据传送XCH Exchange 字节交换XCHD Exchange low-order Digit 低半字节交换PUSH Push onto Stack) 入栈POP Pop from Stack) 出栈（2）算术运算类指令（8种助记符）ADD Addition 加法ADDC Add with Carry 带进位加法SUBB Subtract with Borrow 带借位减法DA Decimal Adjust 十进制调整INC Increment 加1DEC Decrement 减1MUL Multiplication、Multiply 乘法DIV Division、Divide 除法(3)逻辑运算类指令（10种助记符）ANL And Logic 逻辑与ORL OR Logic 逻辑或XRL Exclusive-OR Logic 逻辑异或CLR Clear 清零CPL Complement 取反RL Rotate left 循环左移RLC Rotate Left throught the Carry flag 带进位循环左移RR Rotate Right 循环右移RRC Rotate Right throught the Carry flag 带进位循环右移SWAP Swap 低4位与高4位交换(4)控制转移类指令（17种助记符）ACALL Absolute subroutine Call 子程序绝对调用LCALL Long subroutine Call 子程序长调用RET Return from subroutine 子程序返回RETI Return from Interruption 中断返回JMP Jump IndirectSJMP Short Jump 短转移AJMP Absolute Jump 绝对转移LJMP Long Jump 长转移CJNE Compare and Jump if Not Equal 比较不相等则转移DJNZ Decrement and Jump if Not Zero 减１后不为０则转移JZ Jump if Zero 结果为０则转移JNZ Jump if Not Zero 结果不为０则转移JC Jump if the Carry flag is set 有进位则转移JNC Jump if Not Carry 无进位则转移JB Jump if the Bit is set) B位为１则转移JNB Jump if the Bit is Not set B位为０则转移JBC Jump if the Bit is set and Clear the bit 位为１则转移，并清除该位NOP No Operation 空操作（5）位操作指令（1种助记符）SETB Set Bit 置位51伪指令助记符英文注释功能ORG OriginDB Define ByteDW Define WordEQU EqualDATA DataXDATA External Data BIT BitEND End。
51单片机各针脚介绍
51单片机各引脚及端口详解51单片机引脚功能：MCS-51是标准的40引脚双列直插式集成电路芯片,引脚分布请参照----单片机引脚图：l P0.0~P0.7 P0口8位双向口线（在引脚的39~32号端子）。
l P1.0~P1.7 P1口8位双向口线（在引脚的1~8号端子）。
l P2.0~P2.7 P2口8位双向口线（在引脚的21~28号端子）。
l P3.0~P3.7 P2口8位双向口线（在引脚的10~17号端子）。
这4个I/O口具有不完全相同的功能,大家可得学好了,其它书本里虽然有,但写的太深,对于初学者来说很难理解的,我这里都是按我自已的表达方式来写的,相信你也能够理解的。
P0口有三个功能：1、外部扩展存储器时,当做数据总线（如图1中的D0~D7为数据总线接口）2、外部扩展存储器时,当作地址总线（如图1中的A0~A7为地址总线接口）3、不扩展时,可做一般的I/O使用,但内部无上拉电阻,作为输入或输出时应在外部接上拉电阻。
P1口只做I/O口使用：其内部有上拉电阻。
P2口有两个功能：1、扩展外部存储器时,当作地址总线使用2、做一般I/O口使用,其内部有上拉电阻;P3口有两个功能：除了作为I/O使用外（其内部有上拉电阻）,还有一些特殊功能,由特殊寄存器来设置,具体功能请参考我们后面的引脚说明。
有内部EPROM的单片机芯片（例如8751）,为写入程序需提供专门的编程脉冲和编程电源,这些信号也是由信号引脚的形式提供的,即：编程脉冲：30脚（ALE/PROG）编程电压（25V）：31脚（EA/Vpp）接触过工业设备的兄弟可能会看到有些印刷线路板上会有一个电池,这个电池是干什么用的呢？这就是单片机的备用电源,当外接电源下降到下限值时,备用电源就会经第二功能的方式由第9脚（即RST/VPD）引入,以保护内部RAM中的信息不会丢失。
在介绍这四个I/O口时提到了一个“上拉电阻”那么上拉电阻又是一个什么东东呢？他起什么作用呢？都说了是电阻那当然就是一个电阻啦,当作为输入时,上拉电阻将其电位拉高,若输入为低电平则可提供电流源;所以如果P0口如果作为输入时,处在高阻抗状态,只有外接一个上拉电阻才能有效。
51单片机各引脚
9、RST/VPD(9脚)RST复位（高电平复位）：当输入的信号连续2个机器周期以上高电平时即为有效，用以完成单片机的复位初始化操作。
推荐在此引脚与VSS引脚之间连接一个约8.2k的下拉电阻，与VCC引脚之间连接一个约10μF的电容，以保证可靠地复位。
VPD备用电源：VCC掉电期间，此引脚可接上备用电源，以保证内部RAM的数据不丢失。
当VCC主电源下掉到低于规定的电平，而VPD在其规定的电压范围（5±0.5V）内，VPD就向内部RAM提供备用电源。
18、19、时钟引脚时钟引脚外接晶体与片内的反相放大器构成了一个振荡器，它提供了单片机的时钟控制信号。
时钟引脚也可外接晶体振荡器。
（1）XTAL1（19脚）：接外部晶体的一个引脚。
在单片机内部，它是反向放大器的的输入端。
这个放大器构成了片内振荡器。
如果采用外接晶体振荡器时，此引脚应接地。
（2）XTAL2（18脚）：接外部晶体的另一端，在单片机内部接至内部反相放大器的输出端。
如果采用外部晶体振荡器时，该引脚接受振荡器的信号，即直接把此信号直接接到内部时钟的发生器的输入端。
XTAL1和XTAL2经常外接石英晶振和电容组成的反馈回路，以输出矩形脉冲作为单片机的时钟信号。
29、PSEN（29脚）外部程序存储器的读选通信号。
执行MOVC访问片外程序时，PSEN自动产生低电平，以实现外部ROM单元的读操作，其他情况均为高电平。
1. 内部ROM读取时，PSEN不动作；2. 外部ROM读取时，在每个机器周期会动作两次。
但在此期间，每当访问外部数据存储器时，这两次有效的PSEN信号将不出现；3. 外部RAM读取时，两个PSEN脉冲被跳过不会输出；4. 外接ROM时，与ROM的OE脚相接。
30、ALE/PROG（30脚）第一功能ALE（Address Lock Enable）为地址锁存允许，访问片外存储器时使用。
在系统扩展时，ALE用于控制把P0口的输出低8位地址送锁存器锁存起来，以实现低位地址和数据的隔离。
51单片机各引脚及端口详解
51单片机各引脚及端口详解51单片机引脚功能：MCS-51是标准的40引脚双列直插式集成电路芯片,引脚分布请参照----单片机引脚图：l ~ P0口8位双向口线（在引脚的39~32号端子）。
l ~ P1口8位双向口线（在引脚的1~8号端子）。
l ~ P2口8位双向口线（在引脚的21~28号端子）。
l ~ P2口8位双向口线（在引脚的10~17号端子）。
这4个I/O口具有不完全相同的功能,大家可得学好了,其它书本里虽然有,但写的太深,对于初学者来说很难理解的,我这里都是按我自已的表达方式来写的,相信你也能够理解的。
P0口有三个功能：1、外部扩展存储器时,当做数据总线（如图1中的D0~D7为数据总线接口）2、外部扩展存储器时,当作地址总线（如图1中的A0~A7为地址总线接口）3、不扩展时,可做一般的I/O使用,但内部无上拉电阻,作为输入或输出时应在外部接上拉电阻。
P1口只做I/O口使用：其内部有上拉电阻。
P2口有两个功能：1、扩展外部存储器时,当作地址总线使用2、做一般I/O口使用,其内部有上拉电阻;P3口有两个功能：除了作为I/O使用外（其内部有上拉电阻）,还有一些特殊功能,由特殊寄存器来设置,具体功能请参考我们后面的引脚说明。
有内部EPROM的单片机芯片（例如8751）,为写入程序需提供专门的编程脉冲和编程电源,这些信号也是由信号引脚的形式提供的,即：编程脉冲：30脚（ALE/PROG）编程电压（25V）：31脚（EA/Vpp）接触过工业设备的兄弟可能会看到有些印刷线路板上会有一个电池,这个电池是干什么用的呢这就是单片机的备用电源,当外接电源下降到下限值时,备用电源就会经第二功能的方式由第9脚（即RST/VPD）引入,以保护内部RAM中的信息不会丢失。
在介绍这四个I/O口时提到了一个“上拉电阻”那么上拉电阻又是一个什么东东呢他起什么作用呢都说了是电阻那当然就是一个电阻啦,当作为输入时,上拉电阻将其电位拉高,若输入为低电平则可提供电流源;所以如果P0口如果作为输入时,处在高阻抗状态,只有外接一个上拉电阻才能有效。
C51单片机引脚功能与特殊功能寄存器详解
51单片机引脚图及引脚功能介绍首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O 引脚。
⒈ 电源:⑴ VCC - 芯片电源，接+5V；⑵ VSS - 接地端；⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊ 控制线:控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。
⑵ PSEN:外ROM读选通信号。
⑶ RST/VPD:复位/备用电源。
① RST（Reset）功能：复位信号输入端。
② VPD功能：在Vcc掉电情况下，接备用电源。
⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。
① EA功能：内外ROM选择端。
② Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。
⒋ I/O线51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。
P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。
拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块51的芯片为例，我们就看一下如何给它连线。
1、电源：这当然是必不可少的了。
单片机使用的是5V电源，其xx正极接40管脚，负极（地）接20管脚。
2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。
只要买来晶体震荡器，电容，连上就能了，按图1接上即可。
3、复位管脚：按图1xx画法连好，至于复位是何含义及为何需要复要复位，在单片机功能xx介绍。
4、 EA管脚：EA管脚接到正电源端。
至此，一个单片机就接好，通上电，单片机就开始工作了。
我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，那么和哪个管脚相连呢？单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。
STC89C51单片机引脚功能介绍
C51单片机引脚功能介绍C51单片机引脚功能介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。
⒈电源: ⑴VCC - 芯片电源，接+5V；⑵VSS - 接地端；⒉时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊控制线:控制线共有4根，⑴ALE/PROG:地址锁存允许/片内EPROM编程脉冲①ALE功能：用来锁存P0口送出的低8位地址新门户②PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。
⑵PSEN:外ROM读选通信号。
⑶RST/VPD:复位/备用电源。
①RST（Reset）功能：复位信号输入端。
②VPD功能：在Vcc掉电情况下，接备用电源。
⑷EA/Vpp:内外ROM选择/片内EPROM编程电源。
①EA功能：内外ROM选择端。
②Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。
⒋I/O线89C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。
P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。
拿到一块芯片，想要使用它，首先必须要知道怎样连线，我们用的一块称之为89C51的芯片，下面我们就看一下如何给它连线。
1、电源：这当然是必不可少的了。
单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。
2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。
只要买来晶体震荡器，连上就能了，按下图1接上即可。
3、复位管脚：按下图1中画法连好。
EA管脚：EA管脚接到正电源端。
至此，一个单片机就接好，通上电，单片机就开始工作了。
我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。
51单片机接法和引脚
缩写英文解释中文解释RST （9）Reset 复位信号引脚RxD (10--P3.0) Receive Data 串口接收端TxD (11--P3.1) Transmit Data 串口发送端INT0 （12--P3.2）Interrupt0 外部中断0信号输入引脚INT1 （13--P3.3）Interrupt1 外部中断1信号输入引脚T0 (14--P3.4) Timer0 定时/计数器0输入信号引脚T1 (15--P3.5) Timer1 定时/计数器1输入信号引脚WR (16--P3.6) write 写信号引脚RD (17--P3.7) read 读信号引脚PSEN （29）progammer saving enable 外部程序存储器读选通信号ALE （30）Address Latch Enable 地址锁存允许信号EA (31) enable 外部ROM选择信号AT89S52引脚图ULN2803继电器接法51内部寄存器SFR special funtion register 特殊功能寄存器ACC accumulate 累加器APSW progammer status word 程序状态字CY (PSW.7) carry 进位标志位AC (PSW.6) assistant carry 辅助进位标志位OV (PSW.2) overflow 溢出标志位PC progammer counter 程序计数器DPTR data point register 数据指针寄存器SP stack point 堆栈指针TCON timer control 定时器控制寄存器TF1 （TCON.7） Timer1 flag T1中断标志位TR1 （TCON.6） Timer1 Run T1运行控制位TF0 （TCON.5） Timer0 flag T0中断标志位TR0 （TCON.4） Timer0 Run T0运行控制位IE1 （TCON.3） Interrupt1 exterior 外部中断1中断标志位IT1 （TCON.2） Interrupt1 touch 外部中断1 触发方式选择位IE0 （TCON.1） Interrupt0 exterior 外部中断0中断标志位IT0 （TCON.0） Interrupt0 touch 0-电平触发 1-下降沿触发IE （A8H） interrupt enable 中断允许寄存器EA (IE.7) enable all interrupt 中断总允许位ES (IE.4) enable serial 串行口中断允许位ET1 （IE.3） enable timer 1 T1中断允许位EX1 （IE.2） enable exterior 1 外部中断1中断允许位ET0 （IE.1） enable timer 0 T0中断允许位EX0 （IE.0） enable exterior 0 外部中断0中断允许位IP （B8H） interrupt priority 中断优先级寄存器PS (IP.4) priority serial 串口优先级标志位PT1 (IP.3) priority timer 1 定时器1优先级标志位PX1 (IP.2) priority exterior 1 外部中断1优先级标志位PT0 (IP.1) priority timer 0 定时器0优先级标志位PX0 (IP.0) priority exterior 0 外部中断0优先级标志位PCON (87H) power control 电源控制和波特率选择TMOD （89H） timer mode 定时器方式控制寄存器MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位OE = output enable //输出使能MCS-51指令（1）数据传送类指令（7种助记符）助记符英文注释功能MOV Move 对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送MOVC Move Code 读取程序存储器数据表格的数据传送MOVX Move External RAM 对外部RAM的数据传送XCH Exchange 字节交换XCHD Exchange low-order Digit 低半字节交换PUSH Push onto Stack) 入栈POP Pop from Stack) 出栈（2）算术运算类指令（8种助记符）ADD Addition 加法ADDC Add with Carry 带进位加法SUBB Subtract with Borrow 带借位减法DA Decimal Adjust 十进制调整INC Increment 加1DEC Decrement 减1MUL Multiplication、Multiply 乘法DIV Division、Divide 除法(3)逻辑运算类指令（10种助记符）ANL And Logic 逻辑与ORL OR Logic 逻辑或XRL Exclusive-OR Logic 逻辑异或CLR Clear 清零CPL Complement 取反RL Rotate left 循环左移RLC Rotate Left throught the Carry flag 带进位循环左移RR Rotate Right 循环右移RRC Rotate Right throught the Carry flag 带进位循环右移SWAP Swap 低4位与高4位交换(4)控制转移类指令（17种助记符）ACALL Absolute subroutine Call 子程序绝对调用LCALL Long subroutine Call 子程序长调用RET Return from subroutine 子程序返回RETI Return from Interruption 中断返回JMP Jump IndirectSJMP Short Jump 短转移AJMP Absolute Jump 绝对转移LJMP Long Jump 长转移CJNE Compare and Jump if Not Equal 比较不相等则转移DJNZ Decrement and Jump if Not Zero 减１后不为０则转移JZ Jump if Zero 结果为０则转移JNZ Jump if Not Zero 结果不为０则转移JC Jump if the Carry flag is set 有进位则转移JNC Jump if Not Carry 无进位则转移JB Jump if the Bit is set) B位为１则转移JNB Jump if the Bit is Not set B位为０则转移JBC Jump if the Bit is set and Clear the bit 位为１则转移，并清除该位NOP No Operation 空操作（5）位操作指令（1种助记符）SETB Set Bit 置位51伪指令助记符英文注释功能ORG OriginDB Define ByteDW Define WordEQU EqualDATA DataXDATA External Data BIT BitEND End。
51单片机各引脚
9、RST/VPD(9脚)RST复位（高电平复位）：当输入的信号连续2个机器周期以上高电平时即为有效，用以完成单片机的复位初始化操作。
推荐在此引脚与VSS引脚之间连接一个约8.2k的下拉电阻，与VCC引脚之间连接一个约10μF的电容，以保证可靠地复位。
VPD备用电源：VCC掉电期间，此引脚可接上备用电源，以保证内部RAM的数据不丢失。
当VCC主电源下掉到低于规定的电平，而VPD在其规定的电压范围（5±0.5V）内，VPD就向内部RAM提供备用电源。
18、19、时钟引脚时钟引脚外接晶体与片内的反相放大器构成了一个振荡器，它提供了单片机的时钟控制信号。
时钟引脚也可外接晶体振荡器。
（1）XTAL1（19脚）：接外部晶体的一个引脚。
在单片机内部，它是反向放大器的的输入端。
这个放大器构成了片内振荡器。
如果采用外接晶体振荡器时，此引脚应接地。
（2）XTAL2（18脚）：接外部晶体的另一端，在单片机内部接至内部反相放大器的输出端。
如果采用外部晶体振荡器时，该引脚接受振荡器的信号，即直接把此信号直接接到内部时钟的发生器的输入端。
XTAL1和XTAL2经常外接石英晶振和电容组成的反馈回路，以输出矩形脉冲作为单片机的时钟信号。
29、PSEN（29脚）外部程序存储器的读选通信号。
执行MOVC访问片外程序时，PSEN自动产生低电平，以实现外部ROM单元的读操作，其他情况均为高电平。
1. 内部ROM读取时，PSEN不动作；2. 外部ROM读取时，在每个机器周期会动作两次。
但在此期间，每当访问外部数据存储器时，这两次有效的PSEN信号将不出现；3. 外部RAM读取时，两个PSEN脉冲被跳过不会输出；4. 外接ROM时，与ROM的OE脚相接。
30、ALE/PROG（30脚）第一功能ALE（Address Lock Enable）为地址锁存允许，访问片外存储器时使用。
在系统扩展时，ALE用于控制把P0口的输出低8位地址送锁存器锁存起来，以实现低位地址和数据的隔离。
STC89C51单片机引脚功能介绍
C51单片机引脚功能介绍C51单片机引脚功能介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。
⒈电源: ⑴VCC - 芯片电源，接+5V；⑵VSS - 接地端；⒉时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊控制线:控制线共有4根，⑴ALE/PROG:地址锁存允许/片内EPROM编程脉冲①ALE功能：用来锁存P0口送出的低8位地址新门户②PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。
⑵PSEN:外ROM读选通信号。
⑶RST/VPD:复位/备用电源。
①RST（Reset）功能：复位信号输入端。
②VPD功能：在Vcc掉电情况下，接备用电源。
⑷EA/Vpp:内外ROM选择/片内EPROM编程电源。
①EA功能：内外ROM选择端。
②Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。
⒋I/O线89C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。
P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。
拿到一块芯片，想要使用它，首先必须要知道怎样连线，我们用的一块称之为89C51的芯片，下面我们就看一下如何给它连线。
1、电源：这当然是必不可少的了。
单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。
2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。
只要买来晶体震荡器，连上就能了，按下图1接上即可。
3、复位管脚：按下图1中画法连好。
EA管脚：EA管脚接到正电源端。
至此，一个单片机就接好，通上电，单片机就开始工作了。
我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。
